| Intitulé | Valeur / Description |
|---|---|
| Type de produit | Chaudière murale à gaz |
| Caractéristiques techniques principales | Chauffage central et production d'eau chaude sanitaire |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | 700 x 400 x 300 mm |
| Poids | 30 kg |
| Compatibilités | Compatible avec les systèmes de chauffage à eau |
| Type de batterie | Non applicable |
| Tension | 230 V |
| Puissance | 24 kW |
| Fonctions principales | Chauffage, production d'eau chaude instantanée |
| Entretien et nettoyage | Vérification annuelle par un professionnel, nettoyage des filtres |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées chez les revendeurs agréés |
| Sécurité | Équipée de dispositifs de sécurité tels que la protection contre la surchauffe |
| Informations générales | Garantie de 2 ans, installation par un professionnel recommandée |
FOIRE AUX QUESTIONS - TURBOTEC PLUS VAILLANT
Questions des utilisateurs sur TURBOTEC PLUS VAILLANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière à gaz au format PDF gratuitement ! Retrouvez votre notice TURBOTEC PLUS - VAILLANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TURBOTEC PLUS de la marque VAILLANT.
MODE D'EMPLOI TURBOTEC PLUS VAILLANT

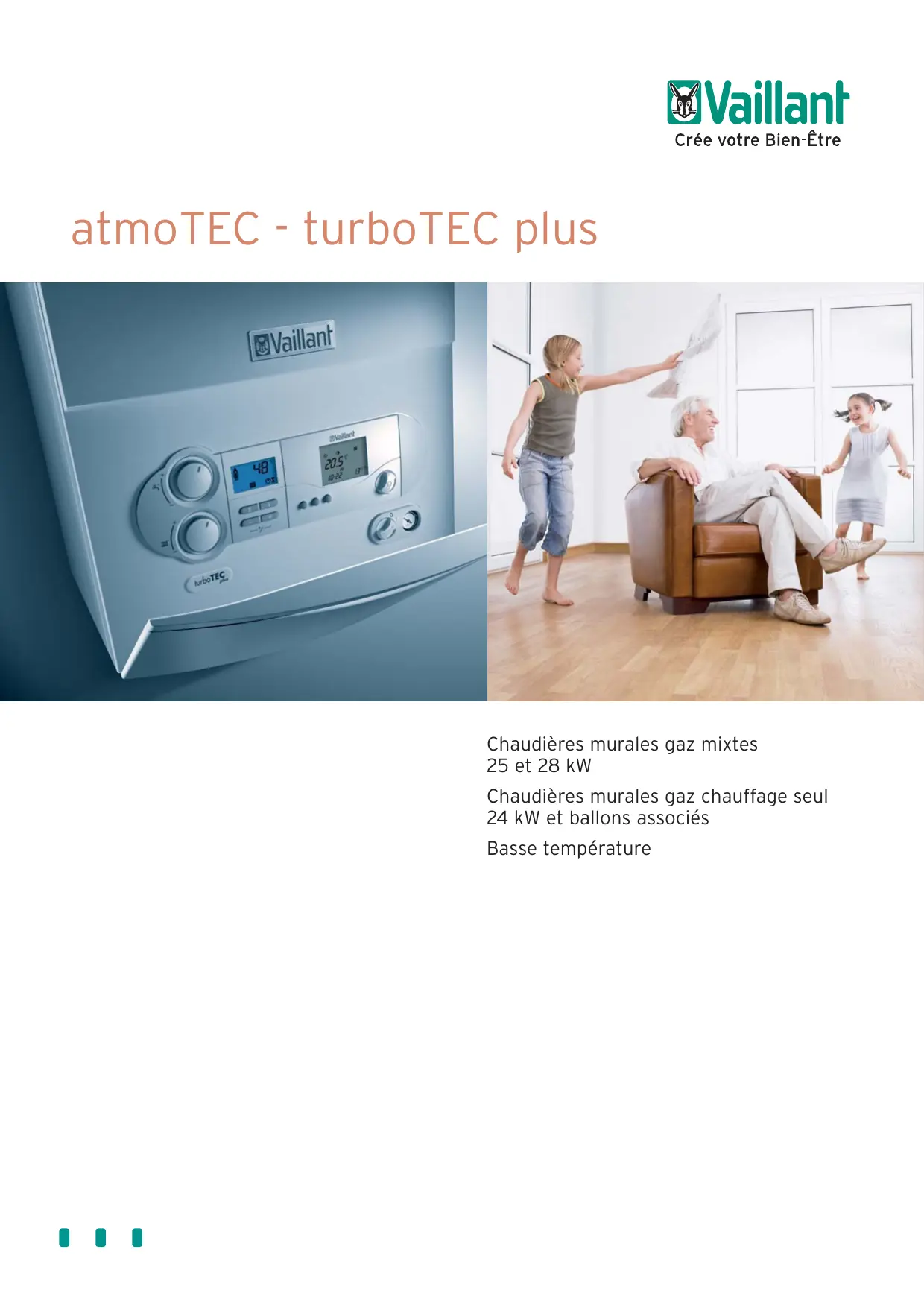

atmoTEC - turboTEC plus
Chaudières murales gaz mixtes
25 et 28 kW
Chaudières murales gaz chauffage seul
24 kW et ballons associés
Basse température
Des technologies modernes, l'expérience en plus....
De 1874 à nos jours, Vaillant s'est toujours attaché à fabriquer des produits innovants en terme de comport Eau Chaude Sanitaire et Chauffage.
En tant que 1er fabricant européen de systèmes de chauffage, Vaillant propose logiquement un nouveau pas vers le comportement avec son concept de « système d'intelligence »
Derrière ce terme, une volonté simple : obtenir des produits qui se combinent astucieusement, flexibles, fiables, performants et communicants.
Nous avons veillé à ce que notre gamme de chaudières murales non condensation évolué afin de mistrs correspondre à la demande de comport croissant des particuliers et aux modifications concernant les habitations, l'iso1ation...
Les atmoTEC-turboTEC plus ont ete conues dans un soci de qualite superieure, en favorisant la fiabilitie, la compacite et le comfort. Elles ont egalement ete penses afin de maximiser leur rendement.
Avec leur label Basse Température, ces chaudières sont éligibles au crédit d'impôt de 15% (selon Loi de Finances en vigueur)
atmoTEC - turboTEC plus… ...un comfort
Excellent comfort ECS et chauffage

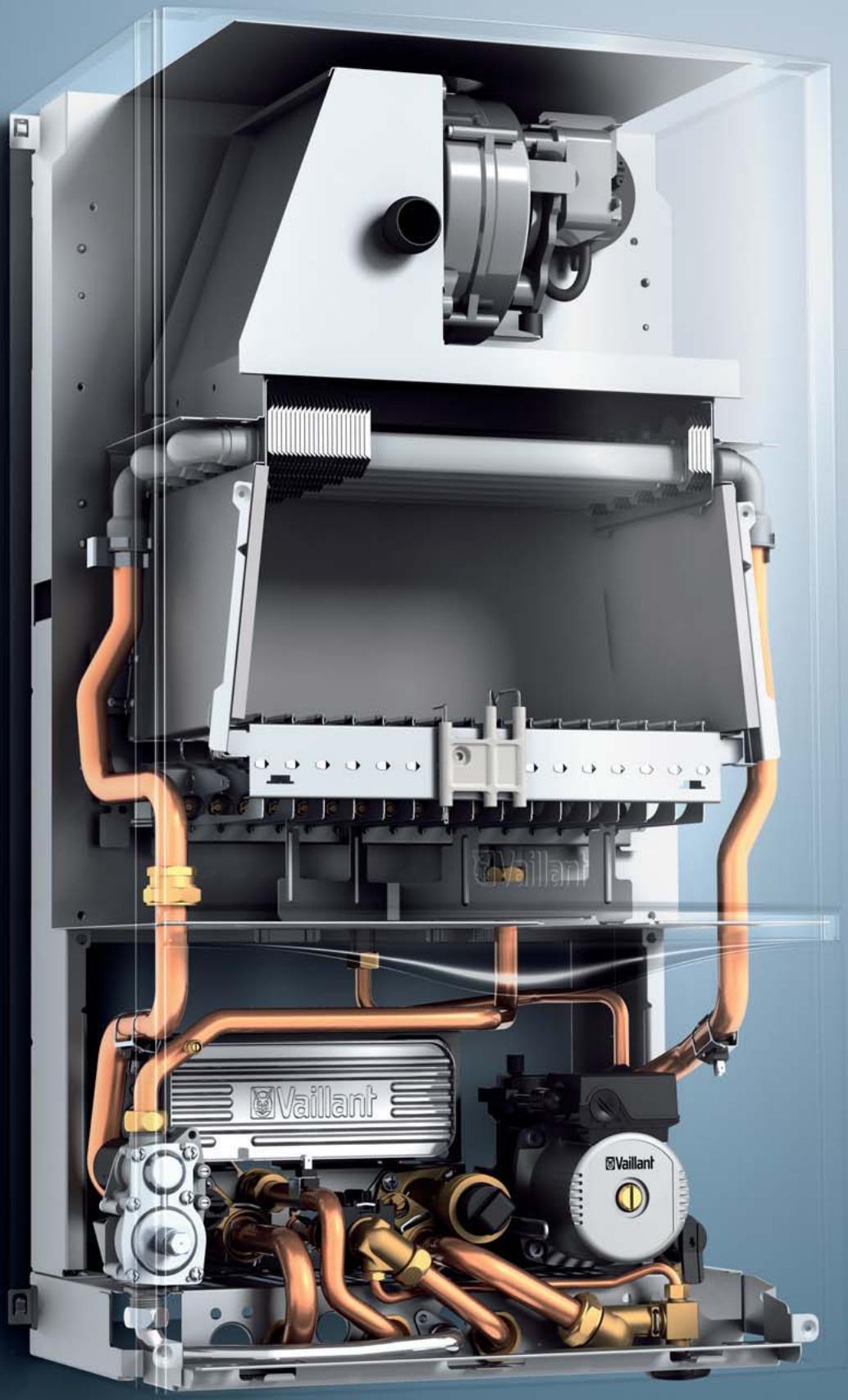

L'atmoTEC-turboTEC plus est équipée de série de tous les éléments nécessaires à l'installation (vase d'expansion 10 litres, by-pass régable, pompé automatique deux vitesses...).

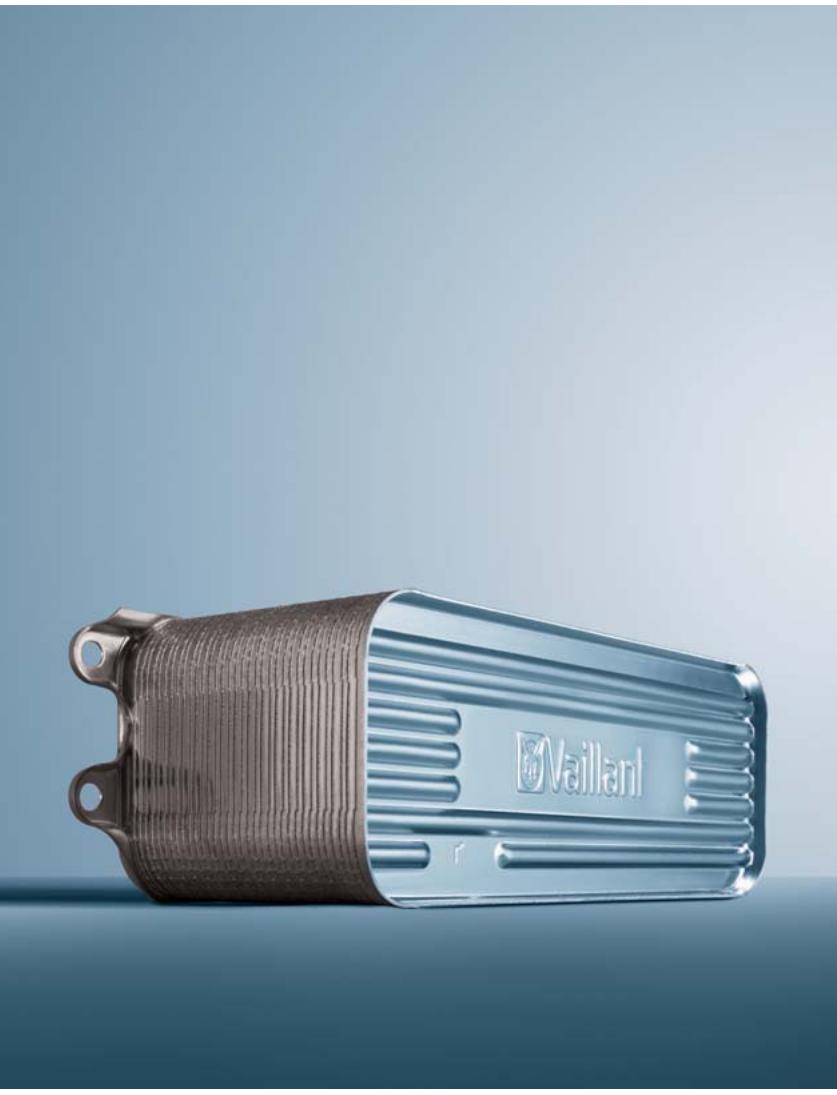

Cette chaudière possède également un échangeur secondaire surdimensionné 36 plaques.
La fonction «warmstart » permet d'obtenir de l'eau chaude lors les plus petits débits (enclenchement à 1,5 litres) et l'«aquasensor» garantit une grande stabilité de température, y compris en cas de multi-puisages.
Le comport Eau Chaude Sanitaire est ainsi assurec avec (selon les puissances) des débits de 12 à 15,3 litres par minute.
Esthétique soignée et haute qualité

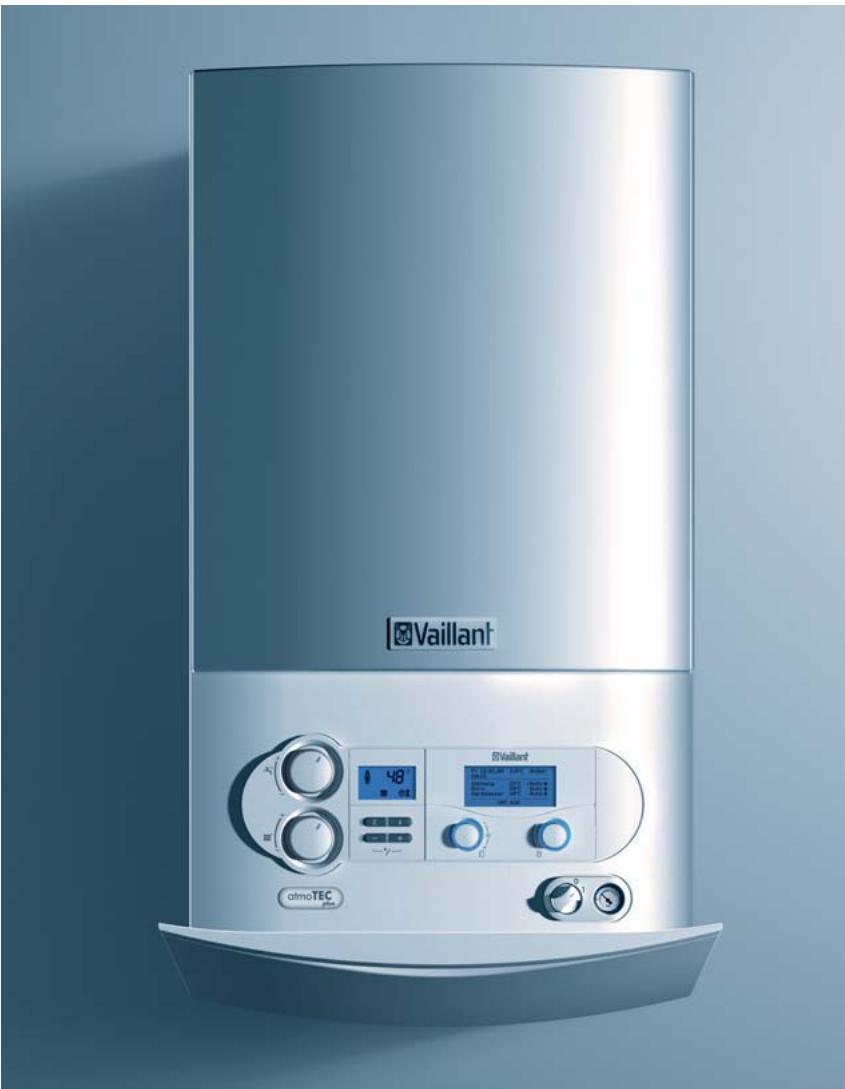

Finitions impeccables, « sourire » Vaillant, l'atmoTEC-turboTEC plus s'intègre parfaitement dans tous les interieurs.

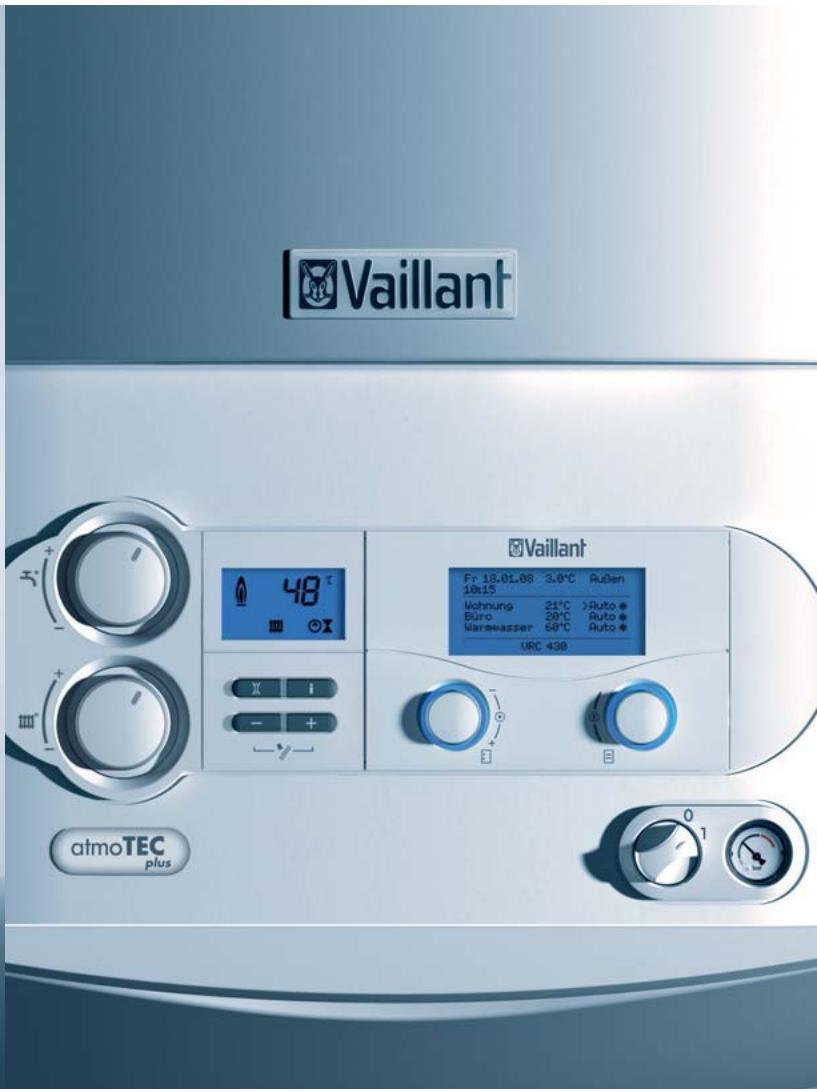

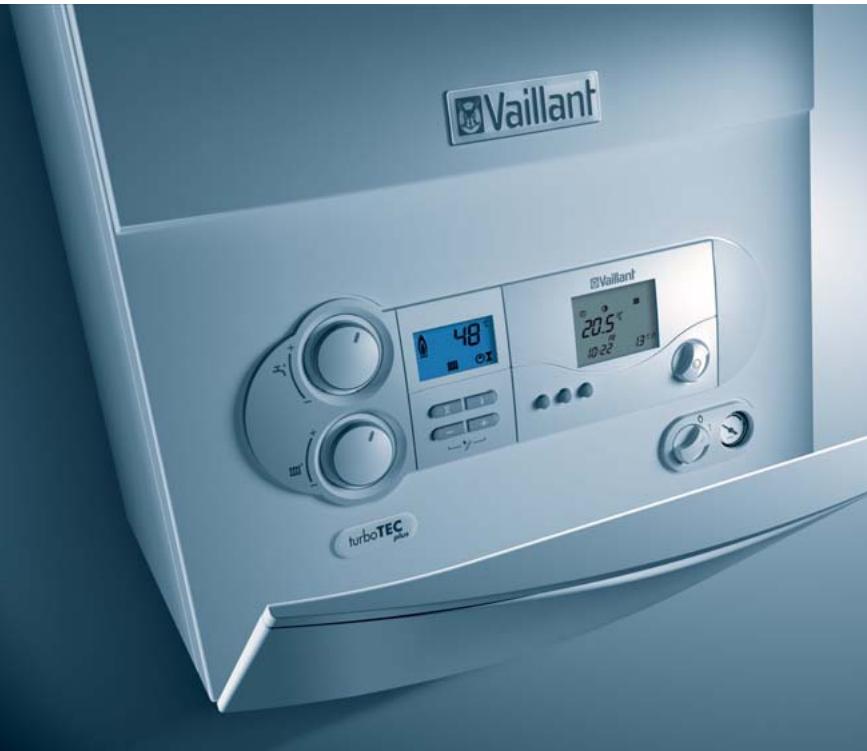

Grande dimension et rétro éclairage du display pour une capacité de lecture.
Boutons de réglage ergonomiques qui facilitent la prise en main et simplifier l'utilisation.

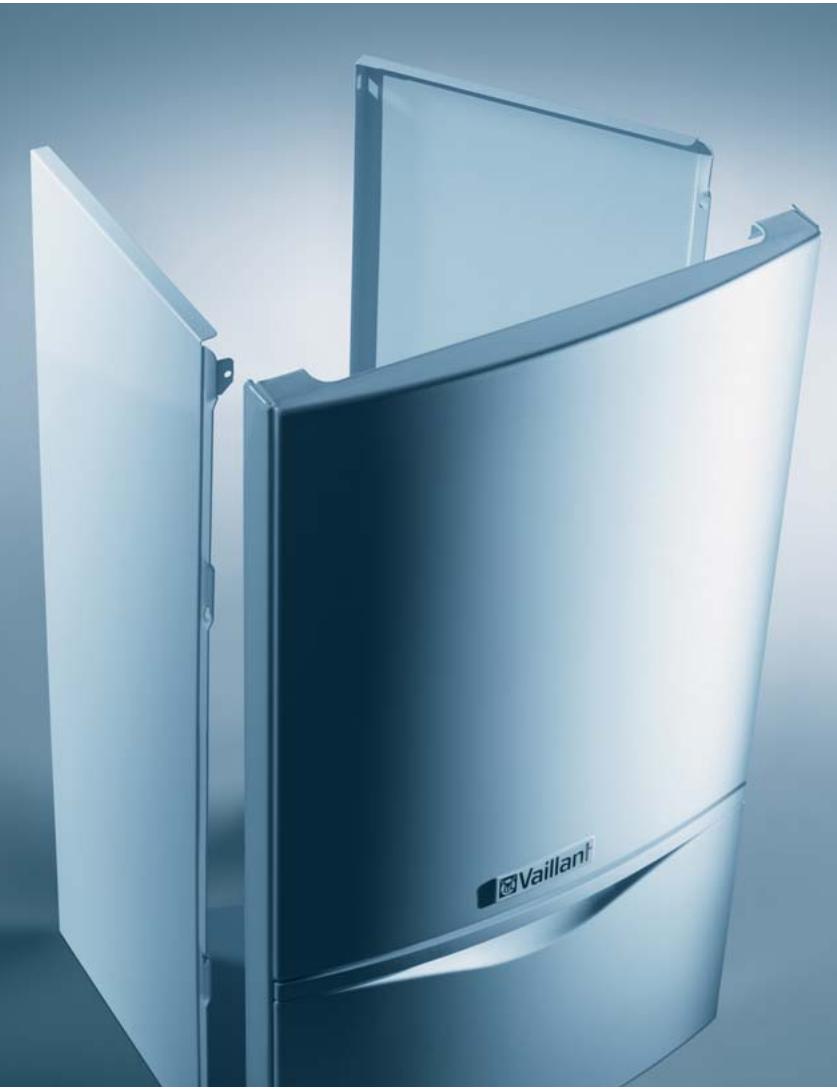

Le clapet frontal, qui protège le tableau de bord, a été revu afin d'améliorer l'esthétique et de permettre une ouverture et une ferméture tout en silence et en douceur.
Côté qualité, l'utilisation de matériel aux nobles comme l'acier inoxydable, une couche de laque supplémentaire (Supral©) anti-corrosion garantit une vie longue à votre chaudière.
à tous les niveaux
Compacité et flexibilité
L'atmoTEC-turboTEC plus est une chaudière compacte (800x338x440mm) qui trouve facilement sa place dans une cuisine, un cellier ou un garage.
Pour l'évacuation des fumées, l'atmoTEC-turboTEC plus existe en version cheminée, VMC et ventouse, afin de s'adapter à toutes les configurations.
Déclinée en puissances 25 et 28 kW pour la chaudière mixte, elle existe également en modèle chauffage seul à associer à des préparateurs sanitaires.
Sécurité et fiabilité

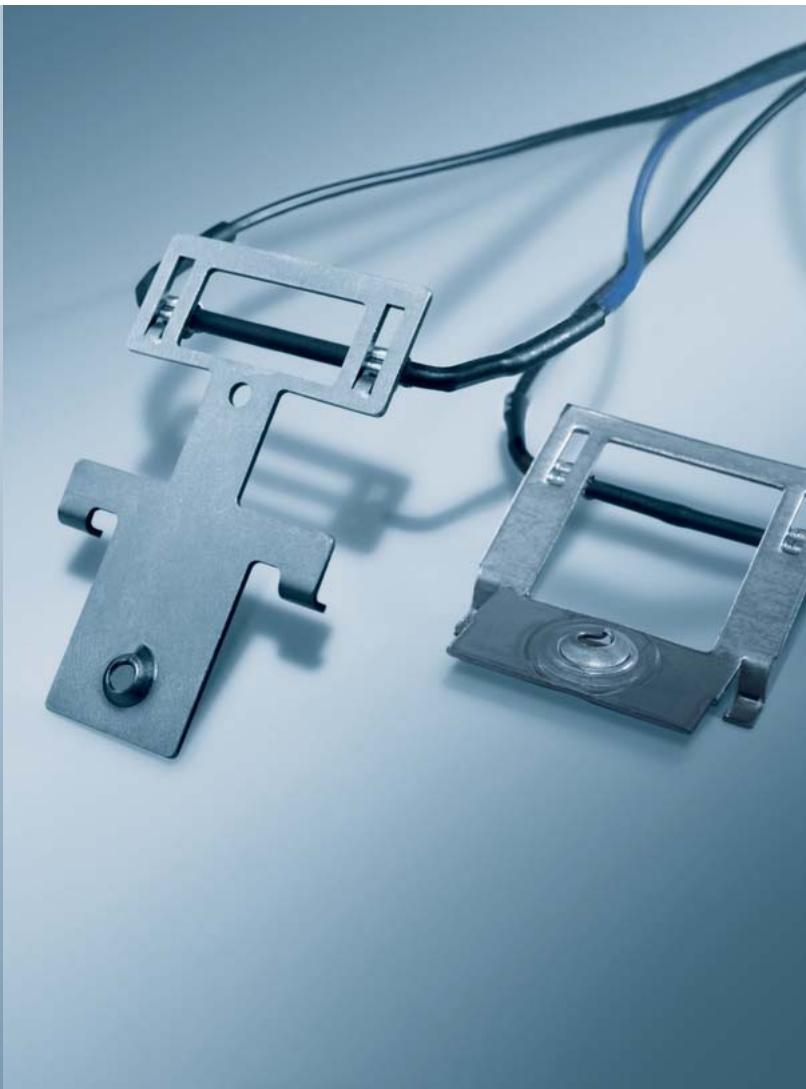

Sécurité anti-gel, système anti-blocage pour la pompe et la vanne, capteur atmoGARD (SPOT) qui permet d'analyser le rapport air frais / gaz brûlés, autant d'éléments qui équipent de série les chaudières et fiabilisent l'installation.
La sonde de pression électronique, quant à elle, mesure en continu la pression. En cas de baisse ou de hausse intempestive, l'information est immédiatement affichée sur le display. Si la pression continue à diminuer ou à augmenter et qu'un risque de dommage existe, la chaudière est automatiquement désactivée.
*atmoGUARD sur version atmoTEC uniquement
...une simplicité
Simplicité d'installation
Tout a été étudié pour faciliter l'intervention du professionnel : barrette de fixation ajustable, habillage en trois parties pour simplifier la pose et le démontage, raccords électriques « Pro E » afin éviter toute erreur de branchement.
De nouveauxkits de remplacement ont également eté créé et facilitent le raccordement hydraulique lors du changement de chaudière.
Simplicité de maintenance

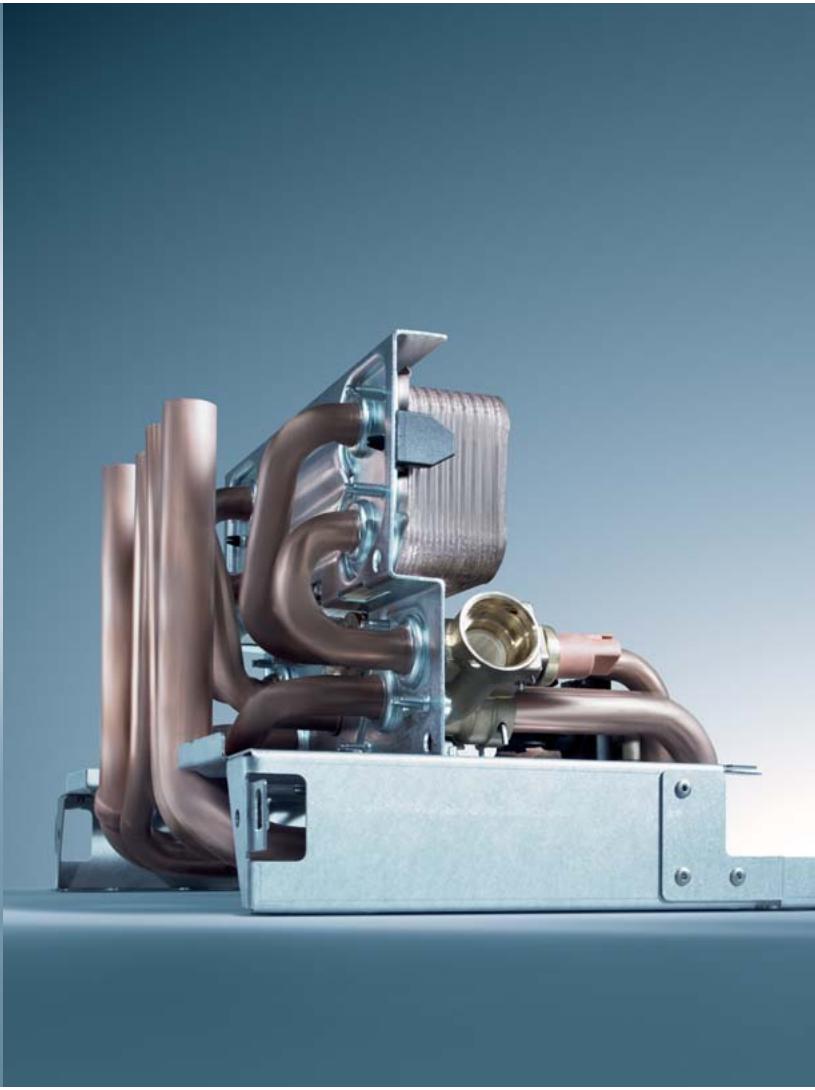

Les composants du module hydraulique sont accessibles par l'avant afin de facilititer la maintenance.
Le système Digital d'Information et d'Analyse (DIA) affiche en permanence l'état de l'appareil. Il indique également des codes diagnostics pour le paramétrage et le contrôle des différents éléments de la chaudière ce qui permet notamment de localiser rapidement une anomalie éventuelle.
dans tous les domaines
Connexion intelligente eBUS

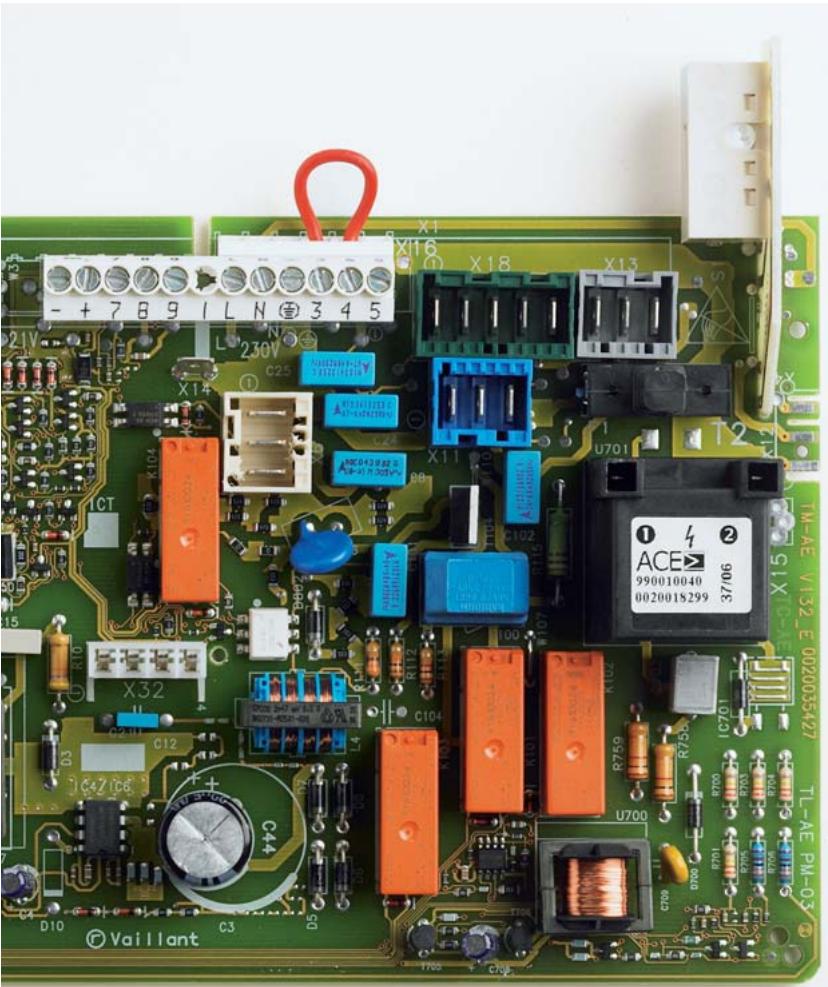

La carte électronique des atmoTEC-turboTEc pro désrente une nouvelle: l'eBUS. Ce bus de communication permet l'échange d'informations entre plusieurs apparèils Vaillant et permet de constituer un système.
Réguler au doigt et à l'oeil
Les atmoTEC et turboTEC plus proposent un chauffage sur mesure grâce à nos thermostats et régulations (en option).

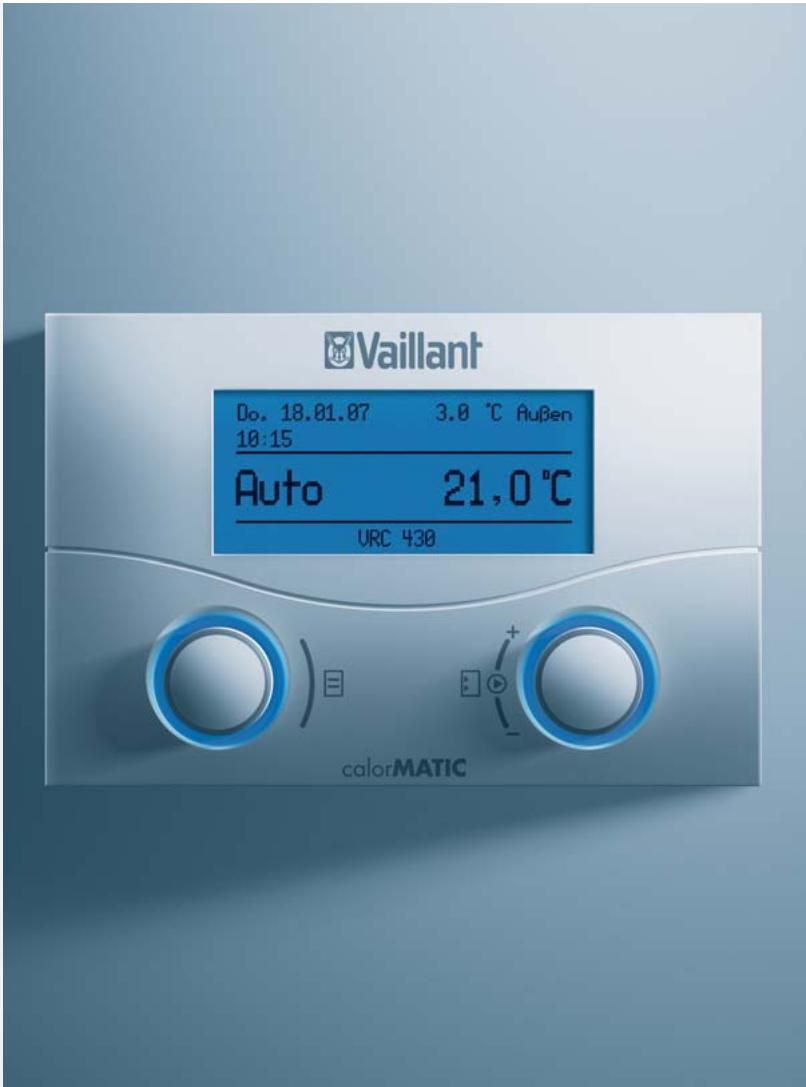

Le thermostat d'ambiance calorMATIC 392 est calculable et possède de nombreuses fonctions telles que l'abaissement de température la nuit ou la nuit.
La régulation calorMATIC 430 à sonde extérieure anticipé les changements de température dans le logement selon les variations de températures extérieures. Elle est extrémement complète et associée au VR 61 peut:gérer deux ciruits chauffage.
Vous pouvez également lui associier le module de télécommande VR 81 ou le module solaire VR 68.
atmoTEC - turboTEC plus chauffage seul
Si vous souhaitez un comport Eau Chaude Sanitaire sur mesure, nous vous proposons le chaudière atmoTEC-turboTEC chauffage seul à associier à l'un des nombreux préparateurs sanitaires Vaillant.
Les ballons VIH ont ete concus pour un comport sanitaire optimum.
Grçà à un échangeur émailé très puissant, les temps de réchauffage sont très courts.
Disponibles en différentes tailles (de 70 à 500 litres) et pouvant se placer au dessus, au dessous, à côté de la chaudière voire même dans une piece voisine, ils s'adaptent parfaitement à vos besoin et à votre type de configuration.
Directement pilotés depuis la chaudière, ils sont parfaitement isolés, protégés de la corrosion par une anode en magnésium.

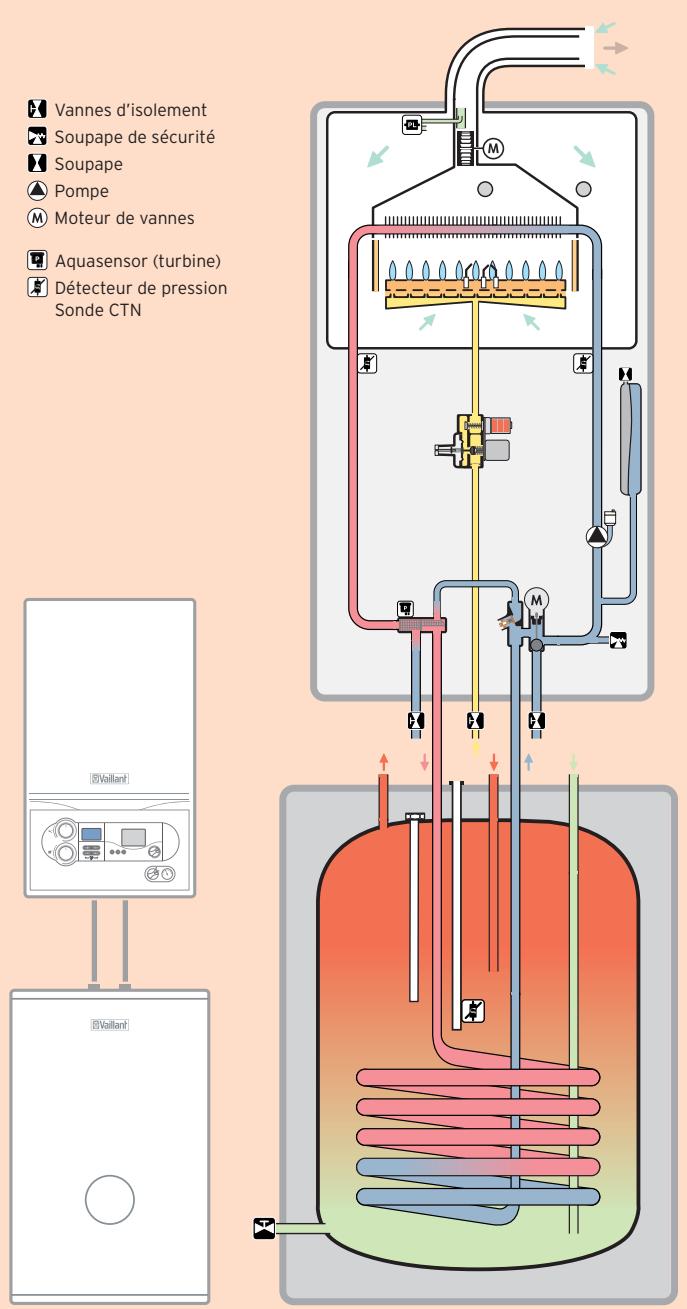

Scheme de fonctionnement d'une turboTEC plus chauffage seul associée à unallon VIH R 120
le bonchioixassurément!

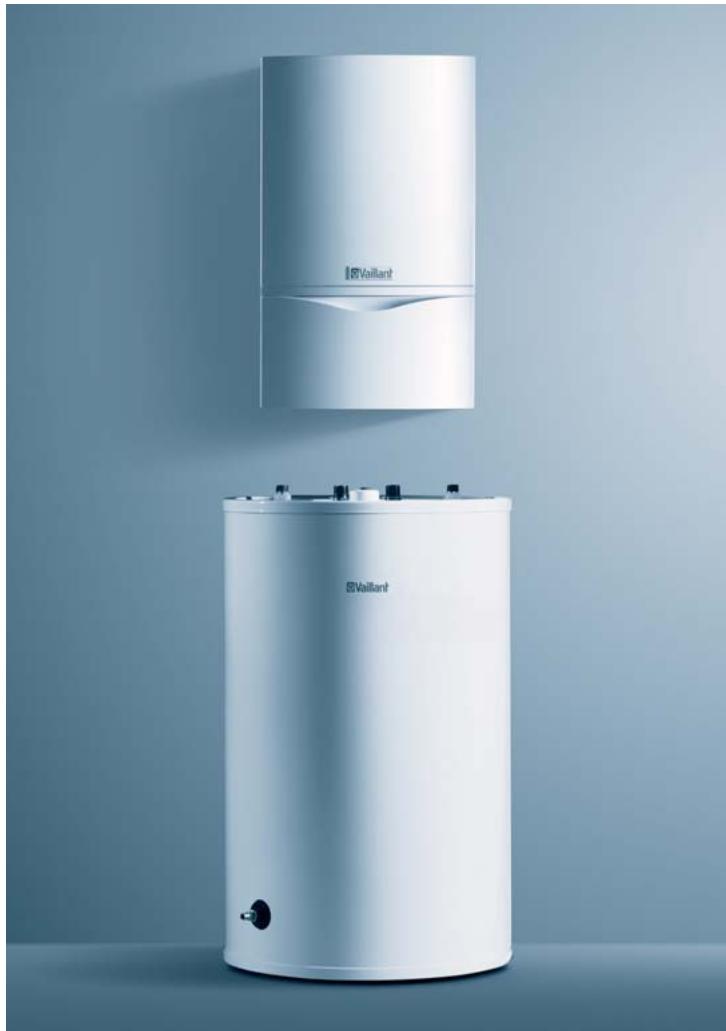

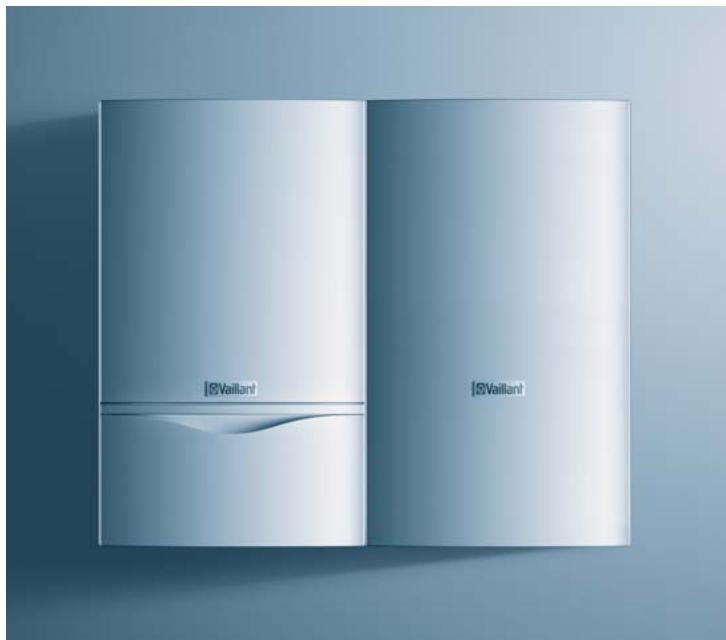

Le préparer mural VIH CK 70 :
Il se place à côté ou en dessous de la chaudière et forme un ensemble très harmonieux.
- C'est la garantie d'un encombrement minimal
- Il est simple à raccarder à la chaudière grâce au kit de raccardement prévu à cet effet
- Il délivre 130 litres d'eau chaude en 10 minutes.
Les préparateurs cylindriques :
- Ils offrent un comport de première classe : de 145 à 625 litres en 10 minutes
- Ils permettent d'alimenter plusieurs points deuisage simultanément
- Ils s'intègrent facilement grâce à leur design et leur quatre pieds réglables
Caracteristiques techniques atmoTEC - turboTEC plus mixte
| Caracteristique | Unités | atmoTEC plus VUW 250/3-5 (cheminée) | atmoTEC plus VUW 253/3-5 (VMC) | atmoTEC plus VUW 280/3-5 (cheminée) | turboTEC plus VUW 252/3-5 (ventouse) | turboTEC plus VUW 322/3-5 (ventouse) |
| Chauffage | ||||||
| Plage de puissance chauffage (80/60 °C) | kW | 9,1 - 25,1 | 9,1 - 25,1 | 10,9 - 28 | 8,1 - 25,1 | 10,6 - 32 |
| Rendement | PCI | 92,6% | 92,6% | 90,5% | 90,5% | 92,6% |
| Catégorie gaz | - | II2E+3+ | II2E+3+ | II2E+3+ | II2E+3+ | II2E+3+ |
| Pression chauffage maximale | bar | 3 | 3 | 3 | 3 | 3 |
| Capacité vase d'expansion | I | 10 | 10 | 10 | 10 | 10 |
| Emissions NOx | mg/kWh | 145 | 145 | 140 | 145 | 120 |
| Débit gazG20G30 / G31 | m3/hkg/h | 2,953,42 | 2,953,42 | 3,53,6 | 2,953,43 | 3,74,3 |
| Eau Chaude Sanitaire | ||||||
| Plage de puissance Eau Chaude Sanitaire | kW | 9,6 - 25,1 | 9,6 - 25,1 | 10,9 - 28 | 8,1 - 25,1 | 10,6 - 32 |
| Plage de température régblable eau chaude | °C | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 | 35 - 65 |
| Débit d'enclenchement | I/min | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Débit ECS continu (ΔT = 30°C selon la norme EN 13203) | I/min | 12 | 12 | 13,4 | 12 | 15 |
| Pression Eau Chaude Sanitaire minimale | bar | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 |
| Pression Eau Chaude Sanitaire maximale | bar | 10 | 10 | 10 | 10 | 10 |
| Evacuation produits de combustion | ||||||
| Raccordement cheminée / VMC | Ø mm | 125 | 125 | 125 | - | - |
| Débit d'extraction (VMC) | m³/h | - | 100 | - | - | - |
| Ventouse horizontal | Ø mm | - | - | - | 60/100 | 60/100 |
| Longueur maximale ventouse horizontal | m | - | - | - | 4,3 / 3,3 m + 1 coude | 4 / 3 m + 1 coude |
| Ventouse vertical | Ø mm | - | - | - | 60/100 | 60/100 |
| Longueur maximale ventouse vertical | m | - | - | - | 4,3 / 3,3 m + 1 coude | 4 / 3 m + 1 coude |
| Dimensions et caractéristiques électriques | ||||||
| Hauteur x Profondeur x largeur | mm | 800 x 338 x 440 | ||||
| Poids | kg | 34 | 34 | 35 | 40 | 45 |
| Raccordement électriche | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Puisance absorbée | W | 97 | 97 | 97 | 145 | 180 |
| Type de protection | - | IP X 4D | IP X 4D | IP X 4D | IP X 4D | IP X 4D |
| Puisance acoustique à puissance minimale | dB(A) | 39,6 | - | 38 | 48,4 | 34,7 |
Caracteristiques techniques atmoTEC - turboTEC plus systèmes
| Caracteristique | Unités | atmoTEC plus système VU 240/3-5 (cheminée) | turboTEC plus système VU 242/3-5 (ventouse) |
| Chauffage | |||
| Plage de puissance chauffage (80/60°C) | kW | 9,1 - 24 | 8,1 - 24 |
| Rendement | PCI | 92,6% | 90,5% |
| Catégorie de gaz | - | II2E+3+ | II2E+3+ |
| Température maximale gaz brûlés (80/60°C) | °C | 116 | 130 |
| Plage de température chauffage | °C | 30 - 85 | 30 - 85 |
| Pression chauffage maximale | bar | 3 | 3 |
| Emissions NOx | mg/kWh | 145 | 135 |
| Evacuation produits de combustion | |||
| Raccordement cheminée | Ø mm | 125 | - |
| Ventouse horizontal | Ø mm | - | 60 / 100 |
| Longueur maximale ventouse horizontal | m | - | 4,5 m + 1 coude |
| Ventouse vertical | Ø mm | - | 60 / 100 |
| Longueur maximale ventouse vertical | m | - | 5,5 m |
| Dimension et caractéristiques électriques | |||
| Hauteur x Profondeur x Largeur | mm | 800 x 338 x 440 | 800 x 338 x 440 |
| Poids | kg | 34 | 40 |
| Alimentation électricque | V/Hz | 230 / 50 | 230 / 50 |
| Puisance absorbée | W | 97 | 97 |
| Type de protection | - | IP x 4D | IP x 4D |
| Puisance acoustique à puissance minimale | dB(A) | 45 | 47,9 |
Caracteristiques techniques préparateurs sanitaires VIH
| Caracteristique | Unité | VIH CK 70 | VIH R 120 | VIH R 150 | VIH R 200 | VIH R 300 | VIH R 400 | VIH R 500 |
| Capacité du gallon | I | 63 | 120 | 150 | 200 | 300 | 400 | 500 |
| Capacité échangeur à serpentin | I | 3,5 | 5,9 | 6,2 | 8,1 | 8,6 | 9,9 | 14,2 |
| Température max. de l'eau de chauffage | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Débit Eau Chaude Sanitaire | I/10 mn | 130 | 145 | 195 | 250 | 461 | 556 | 625 |
| Hauteur x Profondeur x Largeur | mm | 800x380x440 | - | - | - | - | - | - |
| Hauteur x diamètre | mm | - | 752 x 560 | 960 x 600 | 1236 x 604 | 1775 x 660* | 1475 x 810* | 1775 x 810* |
| Poids à vide | kg | 55 | 63 | 75 | 95 | 125 | 145 | 165 |
- Diamètre avec isolation (sans isolation Ø R 300 = 500, Ø R 400 et R 500 = 650)
Kits de remplacement
| Kit complet - Rét.: 2219093K | Rét.: 0020050444 | Rét.: 0020059450 | Rét.: 0020059434 |
| C&M Vaillant | III | III | |
| Kit complet - Rét.: 2219094K | Rét.: 0020050444 | Rét.: 0020059448 | Rét.: 0020059434 (ép. 140 mm) |
| ELM Vaillant | III | III | |
| Kit complet - Rét.: 2219095K | Rét.: 0020050444 | Rét.: 0020059449 | Rét.: 0020059434 (ép. 140 mm) |
| SD Vaillant | III | III | |
| Kit complet - Rét.: 2219096K | Rét.: 0020050444 | Rét.: 0020051321 | Rét.: 303 801* |
| Vaillant Vaillant | III | III | Garder les alimentations sanitaires de l'appareil Vaillant existant |
- Rallonge ventouse 0,5 m non condensation
Accessoires
| Description | Référence |
| Thermostats et régulations | |
| calorMATIC 392 (eBUS) | 0020028505 |
| calorMATIC 430 (eBUS, régulation avec sonde extérieure pour 1 circuit) | 0020028516 |
| calorMATIC 430 + VR 61 (eBUS, régulation avec sonde extérieure pour 2 circuits) | 2219086K |
| VR 81 (module de commande déporté pour calorMATIC 430) | 0020028541 |
| VR 68 (module solaire pour calorMATIC 430) | 0020028534 |
