Type de produit	Moniteur LCD pour véhicule
Marque	KENWOOD
Modèle	KOS-L432
Taille d'écran	4,3 pouces (diagonale)
Type d'écran	LCD TFT à matrice active, rétroéclairage DEL
Résolution	480 x 272 pixels (RGB)
Pixels effectifs	99,99%
Système couleur entrée vidéo	NTSC / PAL
Entrée RGB analogique	0,7 Vp-p / 75 Ω
Alimentation	14,4 V CC (11 - 16 V)
Consommation électrique	250 mA
Température de fonctionnement	-10°C à +60°C
Température de stockage	-20°C à +70°C
Dimensions (L x H x P)	125 x 75 x 18,5 mm
Poids	150 g
Matériau du châssis	Plastique
Nettoyage	Chiffon doux et sec (silicone), produit neutre si nécessaire
Fonctions principales	Affichage vidéo, commande des contrôleurs A/V KENWOOD (KOS-V500, KOS-V1000), touche de réinitialisation
Sécurité	Ne pas regarder l'écran en conduisant ; installation professionnelle recommandée
Réparabilité	Fusible remplaçable ; contacter un revendeur agréé pour les pièces
Informations générales	Appareil numérique de classe B conforme à la norme NMB-003 du Canada
Accessoires fournis	Support, châssis, câble système, outil de démontage, modèle papier

FOIRE AUX QUESTIONS - KOS-L432 KENWOOD

Comment réinitialiser l'appareil ?

Appuyez sur la touche de réinitialisation située sur l'appareil. Cela permet de redémarrer le système en cas de dysfonctionnement.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec (par exemple un chiffon au silicone). Pour les taches tenaces, imbibez le chiffon d'un produit de nettoyage neutre, puis essuyez toute trace. Évitez les solvants ou l'alcool.

Quels contrôleurs A/V sont compatibles ?

Les contrôleurs KOS-V500 et KOS-V1000 (à partir de décembre 2007) peuvent être commandés via l'écran tactile du KOS-L432. Consultez le manuel du contrôleur pour les fonctions détaillées.

Comment allumer et éteindre l'appareil ?

Pour allumer, appuyez sur le bouton [SRC]. Pour éteindre, maintenez le bouton [SRC] enfoncé pendant au moins 1 seconde.

Comment changer de source audio ou vidéo ?

Appuyez sur la touche [SRC] pour changer la source audio, et sur la touche [v. SEL] pour changer la source vidéo. Référez-vous au manuel du contrôleur A/V pour plus de détails.

Peut-on regarder des vidéos en conduisant ?

Non, pour des raisons de sécurité, la lecture vidéo est désactivée lorsque le véhicule est en mouvement. Stationnez-vous et serrez le frein à main pour visionner des images.

Comment installer le moniteur sur un appuie-tête ?

Utilisez le modèle papier fourni pour découper l'appuie-tête, connectez le câble système, puis insérez le moniteur dans le châssis. Il est recommandé de confier l'installation à un professionnel.

Que faire si l'écran devient sombre par temps froid ?

L'écran à cristaux liquides peut devenir plus sombre par température très basse. La luminosité normale revient après quelques minutes de fonctionnement.

Comment remplacer un fusible ?

Débranchez d'abord la batterie. Vérifiez que les fils ne sont pas en court-circuit, puis remplacez le fusible par un autre de même calibre. Utilisez uniquement les vis fournies.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Rapportez-le à un point de collecte pour déchets électroniques, conformément à la directive DEEE. Contactez vos autorités locales pour le site le plus proche.

MODE D'EMPLOI KOS-L432 KENWOOD

Pour éviter toute blessure et/ou incendie, veillez prendre les précautions suivantes:

• Ne regardez pas l'affichage de l'appareil de manière prolongée lorsque vous conduisez.

• Vous ne pouvez pas visionner des images vidéo pendant que le véhicule est en mouvement. Pour profiter des images vidéo, trouvez un endroit sur lequel stationner et mettez le frein à main.
• Si vous rencontrez des problèmes pendant l'installation, consultez leur revendeur Kenwood.
• Lorsque vous achetez des accessoires en option, vérifiez après de votre revendeur Kenwood que ces accessoires fonctionnent avec cette méthode dans votre région.
• Si l'appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation.

Touche de réinitialisation

• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affiché sur l'appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Nettoyage de l'appareil

Si la façade de l'appareil est sale, essuyez-la avec un chiffon sec et doux, par exemple un chiffon au silicone.

Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et essuyez ensuite toute trace de ce produit.

• La pulvérisation directe de produit de nettoyage sur l'appareil risque d'affecter les pièces mécaniques. Le fait d'essuyer la façade avec un chiffon rugueux ou d'utiliser un liquide volatile tel qu'un solvant ou de l'alcool peut égratigner la surface ou effacer les caractères.

Luminosité de l'écran lorsque la température est basse

Lorsque la température de l'appareil descend très bas pendant l'hiver, l'écran à cristaux liquides du panneau deviendra plus sombre que d'habitude. La luminosité normale se rétabira après que le moniteur ait fonctionné pendant un moment.

Contrôleurs a/v que vous pouvez commander à partir du KOS-L432 (à partir de décembre 2007):

KOS-V500, KOS-V1000

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères.

Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage approprié et l'élimination des déchets aident à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.

Déclaration de conformité se rapportant à la directive EMC 2004/108/ec

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Représentants dans l'ue:

Kenwood Electronics Europe BV

Amsterdamseweg 37,1422 AC UITHOORN, Pays-Bas

Il est possible de commander les contrôleurs A/V optionnels en touchant l'écran de cette unité. Les fonctions pouvant être contrôlées varient selon le contrôleur A/V. Veuillez vous reporter au manuel d'instructions du contrôleur A/V connecté pour de plus amples informations.

Allumer l'alimentation

Appuyez sur le bouton [SRC].

Eteindre l'alimentation

Appuyez sur le bouton [SRC] pendant au moins 1 seconde.

Appuyez sur la touche [SRC].

À chaque fois que l'on appuie sur la touche, la source audio change.

• Veuillez vous reporter à la section du chapitre du manuel du contrôleur A/V.

Appuyez sur la touche [v. SEL]

À chaque fois que l'on appuie sur la touche, la source vidéo change.

• Veuillez vous reporter à la section du chapitre du manuel du contrôleur A/V.

Pour changer l'écran de fonction

Pour passer aux écrans de commande tels que l'écran de commande de la source.

À chaque fois que vous appuyez sur cette touche pendant au moins 1 seconde, l'écran de commande de fonction change.

Réglage

Image et panneau de commande facile "Easy"

Ecran de commande de la source

Panneau d'image (OFF)

• Veuillez vous reporter à la section du chapitre du manuel du contrôleur A/V.

(3)

(5)

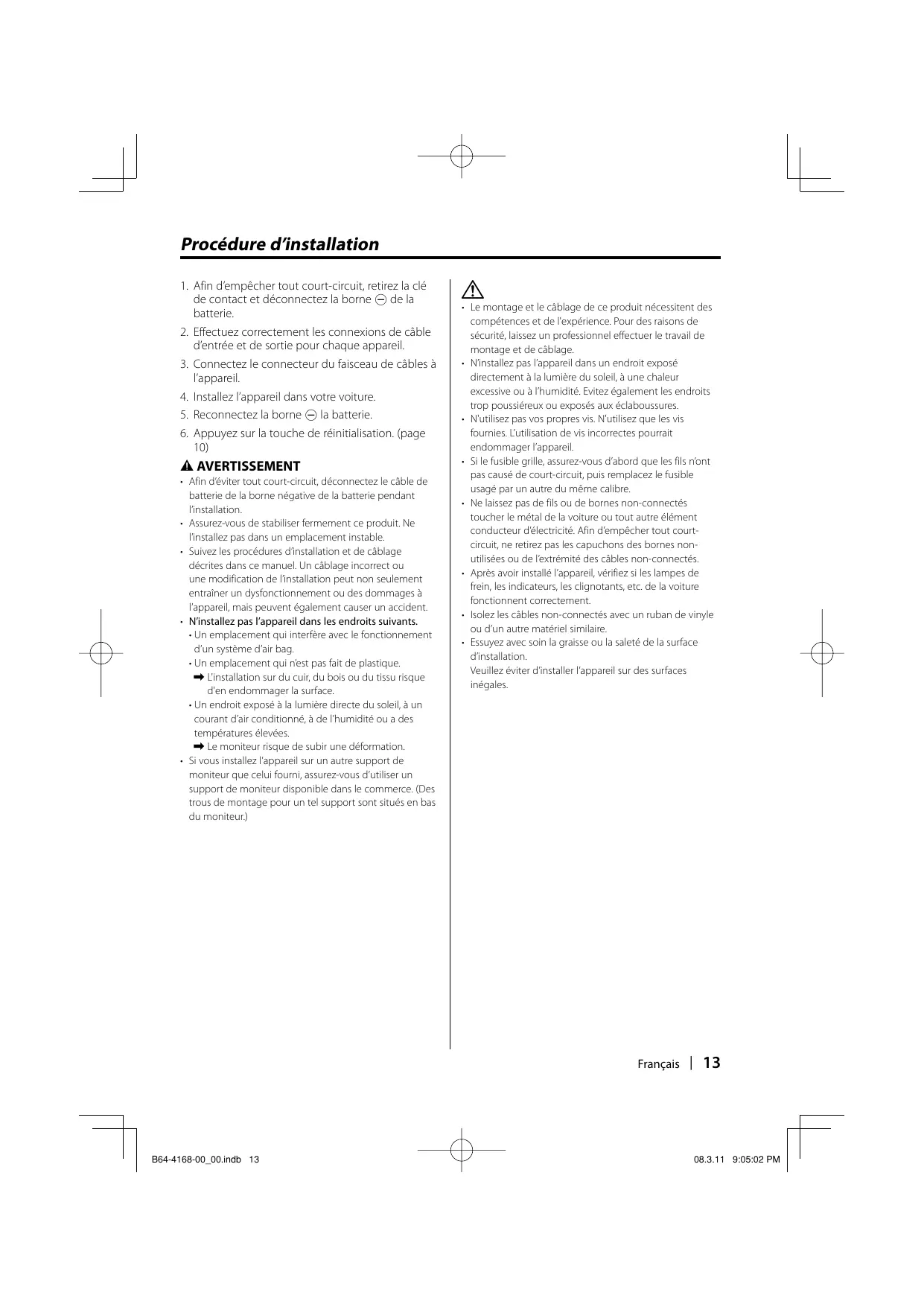

1. Afin d'empêcher tout court-circuit, retirez la clé de contact et déconnectez la borne de la batterie.
2. Effectuez correctement les connexions de câble d'entrée et de sortie pour chaque appareil.
3. Connectez le connecteur du faisceau de câbles à l'appareil.
4. Installez l'appareil dans votre voiture.
5. Reconnectez la borne - la batterie.
6. Appuyez sur la touche de réinitialisation. (page 10)

Averagement

• Afin d'éviter tout court-circuit, déconnectez le cable de batterie de la borne négative de la batterie pendant l'installation. Assurez-vous de stabiliser fermement ce produit. Ne l'installez pas dans un emplacement instable.
• Suivez les procédures d'installation et de câblage décrites dans ce manuel. Un câblage incorrect ou une modification de l'installation peut non seulement entraîner un dysfonctionnement ou des dommages à l'appareil, mais peut également causer un accident.
• N'installez pas l'appareil dans les endroits suivants.
• Un emplacement qui interfère avec le fonctionnement d'un système d'air bag.
• Un emplacement qui n'est pas fait de plastique.

L'installation sur du cuir, du bois ou du tissu risque d'en endommager la surface. - Un endroit exposé à la lumière directe du soleil, à un courant d'air conditionné, à de l'humidité ou à des températures élevées. - Le moniteur risque de subir une déformation.

• Si vous installez l'appareil sur un autre support de montage que celui fourni, assurez-vous d'utiliser un support de montage disponible dans le commerce. (Des trous de montage pour un tel support sont situés en bas du montage.)

• Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis inappropriées pourrait endommager l'appareil.
• Si le fusible grille, assurez-vous d'abord que les fils n'ont pas causé de court-circuit, puis remplacez le fusible usage par un autre du même calibre.
• Ne laissez pas de fils ou de bornes non-connectés toucher le métal de la voiture ou tout autre élément conducteur d'électricité. Afin d'empêcher tout court-circuit, ne retirez pas les capuchons des bornes non-utilisées ou de l'extrémité des câbles non-connectés.
• Après avoir installé l'appareil, vérifie si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
• Isolez les câbles non connectés avec un ruban de vinyle ou d'un autre matériel similaire.
• Essuyez avec soin la graisse ou la saleté de la surface d'installation. Veillez éviter d'installer l'appareil sur des surfaces inégales.

Installation avec le support (accessoire ③) (pour les systèmes de montage compatibles AMPS ou à boulon en t)

Lors de l'installation sur des systèmes de montage compatibles AMPS. Lors de l'installation sur des systèmes de montage compatibles à boulon en T.

Installation à l'aide du châssis (accessoire ②) (pour appui-tête)

Le montage et le câblage de ce produit nécessitent des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.

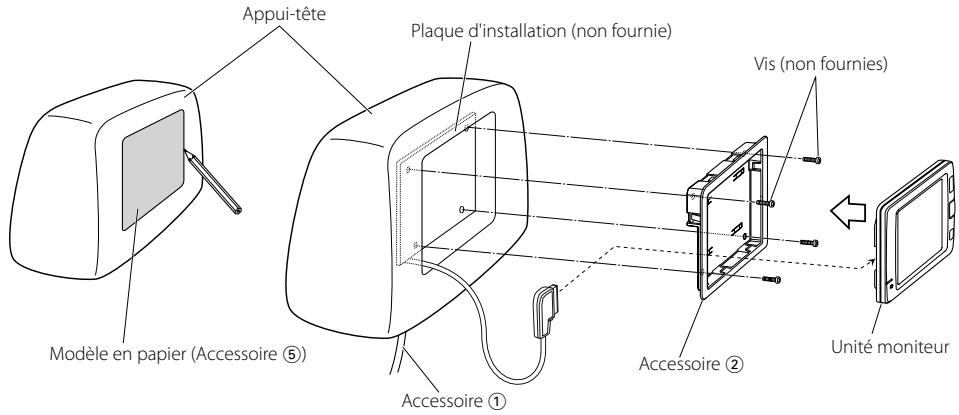

Avant de monter le moniteur sur l'appuie-tête:

• Effectuez d'abord les connexions nécessaires (Accessoire ①).
• À l'aide du modèle papier fourni (Accessoire ⑤), marquez la zone à couper de l'appui-tête, puis découpez-la avec soin.

1 Connectez le moniteur et le câble système (Accessoire ①). 2 Installez le moniteur dans le châssis (Accessoire ②).

Démontage du moniteur (pour appui-tête)

1 Insérez profondément l'outil de démontage (Accessoire ④) dans les rainures situées de chaque côté, comme indiqué.

2 Tirez entièrement le moniteur avec les mains, en faisant attention à ne pas le laisser tomber.

Ce qui peut ressembler à un dysfonctionnement de l'appareil peut n'être que la conséquence d'un mauvais câblage ou d'une petite erreur d'opération. Avant d'appeler un centre de service, vérifie d'abord dans le tableau suivant les problèmes possibles.

L'appareil ne se met pas sous tension.

Le moniteur n'est pas fixé fermement au support.

Fixez le moniteur sur le support jusqu'à entendre un "click".

Rien ne se passe lorsqu'on appuie sur les touches.

La puce informatique de l'appareil ne fonctionne pas normalement. Appuyez sur la touche Reset de l'appareil (page 10).

• Veuillez vous reporter au manuel d'instructions du contrôleur A/V connecté pour détecter la panne lors de cette opération.

Caractéristiques techniques

Les spécifications sont sujettes à changements sans notification.

Section moniteur

Taille de l'écran

: 4,3 pouces de large

: Transmissif avec panneau d'affichage LCD mode VA de type micro réfléchissant

Système d'entraînement

Système à matrice active TFT

Nombre de pixels

: 391 680 pixels (480 H × 272 V × RGB)

Pixels effectifs

:99,99%

Disposition des pixels

Disposition à bande RGB

Retroéclairage

: DEL

Système de couleur de l'entrée vidéo externe

: NTSC/ PAL

Entrée RGB analogique

:0,7Vp-p/ 75Ω

Généralités

Tension de fonctionnement

: 14,4 V CC (11 - 16V)

Courant absorbé

:250mA

Plage de températures de fonctionnement

-10°C à +60°C

Plage de températures de stockage

: -20°C à +70 °C

: 150 g (0,33 litres)

Bien que le taux de pixels effectifs du panneau à cristaux liquides soit estimé à 99,99 % ou plus, 0,01 % de pixels peuvent ne pas éclairer ou peuvent éclairer incorrectement.

: 14,4 V CC (11 - 16 V)

Consommation d'énergie

:250mA

: 14,4 V CC (11 - 16 V)

Consumo

:250mA

Marge de températures opérationnelle

De -10 °C à +60 °C

Marges de températures d'entreposage

De -20 °C à +70 °C

Dimensions (An× Al× F)

: 125× 75× 18,5 mm

4-15/16 × 2-15/16 × 6/8 pulgada

Peso

: 150 g (0,33 libras)

: 14,4 V CC (11 - 16 V)

Consommation d'énergie

:250mA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
