08.3.11 9:05:13 PM Precauzioni di sicurezza 2 AVVERTENZA Per evitare lesioni o incendio, osservate le seguenti precauzioni: • Non guardate o fissate gli occhi sull'unità del display per periodi prolungati durante la guida.

2 ATTENZIONE Per evitare danni all’apparecchio, osservate le seguenti precauzioni: • Non è possibile visualizzare immagini video mentre il veicolo è in movimento. Se desiderate visualizzare immagini video, parcheggiate in un luogo sicuro e tirate il freno di stazionamento. • In caso di difficoltà durante l’installazione, rivolgetevi al più vicino rivenditore Kenwood. • All'acquisto di accessori opzionali, contattate il vostro rivenditore Kenwood e assicuratevi che questi siano adatti al vostro modello e alla regione di utilizzo. • Se l’apparecchio non funziona correttamente, premete il tasto di ripristino.

Tasto di ripristino • Le illustrazioni contenute in questo manuale e raffiguranti il display ed il pannello sono degli esempi usati per spiegare l’utilizzo dei comandi. Pertanto, l’indicazione sul display dell’illustrazione può essere diversa da quella effettivamente visualizzata sul display dell’apparecchio ed alcune illustrazioni del display possono rappresentare un evento impossibile durante l’operazione in corso.

Pulizia dell’unità Se il frontalino dell’unità è sporco, pulitelo con un panno morbido ed asciutto come ad esempio un panno al silicone. Se il frontalino è molto sporco, strofinatelo con un panno inumidito con un detergente neutro, poi strofinatelo di nuovo con un panno asciutto e pulito.

Luminosità dello schermo a basse temperature Quando la temperatura dell’unità si abbassa, come ad esempio durante l’inverno, lo schermo del pannello a cristalli liquidi diventerà più scuro del solito. La luminosità tornerà normale qualche minuto dopo l’accensione.

Il controller A/V può essere controllato da KOS-L432 (a partire da dicembre, 2007): KOS-V500, KOS-V1000

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata) I prodotti recanti il simbolo di un contenitore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposita struttura in grado di trattare questi prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l’apposito ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all’ambiente.

Dichiarazione di conformità relativa alla direttiva EMC 2004/108/CE Produttore: Kenwood Corporation 2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

Rappresentante UE: Kenwood Electronics Europe BV Amsterdamseweg 37, 1422 AC UITHOORN, The Netherlands

¤ • L’uso di un detergente spray direttamente sull’unità può danneggiare le parti meccaniche. L’uso di un panno non morbido o di un liquido volatile come un solvente o dell’alcol può graffiare la superficie o cancellare i caratteri.

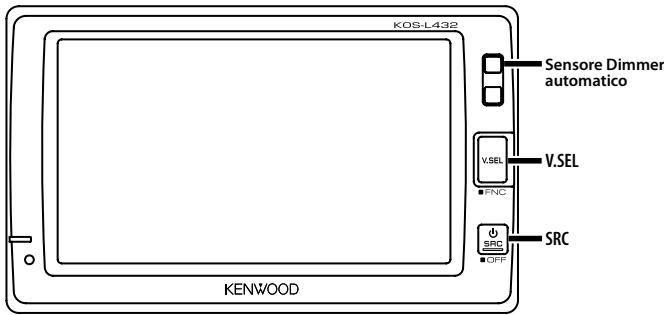

Sensore Dimmer automatico

⁄ I controller A/V opzionali possono essere controllati sfiorando la schermata di questa unità. Le funzioni che possono essere controllate variano a seconda dei controller A/V. Per ulteriori informazioni, fare riferimento al Manuale di istruzioni del controller A/V collegato.

Selezione della sorgente video Premete il tasto [V.SEL]. Ogni volta che viene premuto questo tasto cambia la sorgente video.

⁄ • Fare riferimento a <Seleziona la sorgente video> della sezione <Funzioni di base> del manuale dei controller A/V.

Alimentazione Accensione dell’alimentazione Premete il tasto [SRC].

Selezione della schermata delle funzioni

Spegnimento dell’alimentazione Premete il tasto [SRC] per almeno 1 secondo.

Seleziona le schermate di controllo come la schermata di controllo della sorgente.

Selezione della sorgente audio Premete il tasto [SRC]. Ogni volta che viene premuto questo tasto cambia la sorgente audio.

⁄ • Fare riferimento a <Seleziona la sorgente audio> della sezione <Funzioni di base> del manuale dei controller A/V.

Premete il tasto [V.SEL] per almeno 1 secondo. Ogni volta che questo tasto viene premuto per almeno 1 secondo viene cambia la schermata di controllo delle funzioni. Impostazione Pannello immagini & pannello di controllo facile Schermata di controllo della sorgente Pannello immagini (OFF)

⁄ • Fare riferimento a <Selezione della schermata delle funzioni> della sezione <Funzioni di base> del manuale dei controller A/V.

B64-4168-00̲00.indb 36

08.3.11 9:05:14 PM Procedura di installazione 1. Per evitare cortocircuiti, estraete la chiavetta dall’interruttore dell’accensione e scollegate il terminale negativo - della batteria. 2. Eseguite correttamente i collegamenti dei cavi di ingresso ed uscita per ogni unità. 3. Collegate il connettore del fascio di cavi all’apparecchio. 4. Installate l’apparecchio nell’automobile. 5. Ricollegate il terminale negativo - della batteria. 6. Premete il tasto di ripristino. (pagina 34)

2 AVVERTENZA • Per evitare cortocircuiti, scollegate il cavo della batteria dal terminale negativo della stessa durante l’installazione. • Assicuratevi che l’apparecchio sia in posizione stabile. Non installatelo in un’ubicazione instabile. • Seguite le procedure di installazione e di cablaggio descritte nel presente manuale. Un cablaggio errato o un’installazione modificata possono causare non soltanto un cattivo funzionamento o danni all’unità ma anche incidenti. • Non installate l’unità nei seguenti luoghi. • Un’ubicazione che interferisce con il funzionamento del sistema di air bag. • Un alloggiamento non di plastica. \ Un’installazione su pelle, legno o tessuti può danneggiare la superficie. • Un’ubicazione esposta a luce solare diretta, soggetta all’aria del condizionatore, ad umidità o ad alte temperature. \ Questo può causare deformazioni dell’unità monitor. • Se non intendete installare l’unità con il sostegno del monitor in dotazione, assicuratevi di utilizzare un sostegno per monitor disponibile sul mercato. (I fori di montaggio per tale sostegno sono ubicati sulla parte inferiore dell’unità monitor.)

¤ • Il montaggio e il cablaggio di questo prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti. • Non installate l’apparecchio in un luogo esposto a luce solare diretta, o a calore o umidità eccessivi. Evitate anche luoghi molto polverosi o soggetti a schizzi d’acqua. • Non utilizzare viti non appropriate. Utilizzare solo le viti in dotazione. Se si utilizzano viti errate, è possibile danneggiare l'unità. • Se un fusibile salta, assicuratevi innanzitutto che i cavi non abbiano provocato un cortocircuito, quindi sostituite il vecchio fusibile con uno nuovo della stessa potenza. • Non lasciate che cavi o terminali non collegati tocchino le parti metalliche sul veicolo o qualsiasi altro conduttore di elettricità. Per prevenire cortocircuiti, non rimuovete le protezioni dai terminali non utilizzati o dalle estremità di cavi non collegati. • Dopo avere installato l'unità, controllate che le luci dei freni, gli indicatori, il tergicristallo ecc. dell'automobile funzionino correttamente. • Isolate i cavi non collegati con del nastro isolante in vinile o un altro materiale simile. • Eliminate con cura eventuali tracce di olio e sporcizia dalla superficie di installazione. Evitate l’installazione su superfici irregolari.

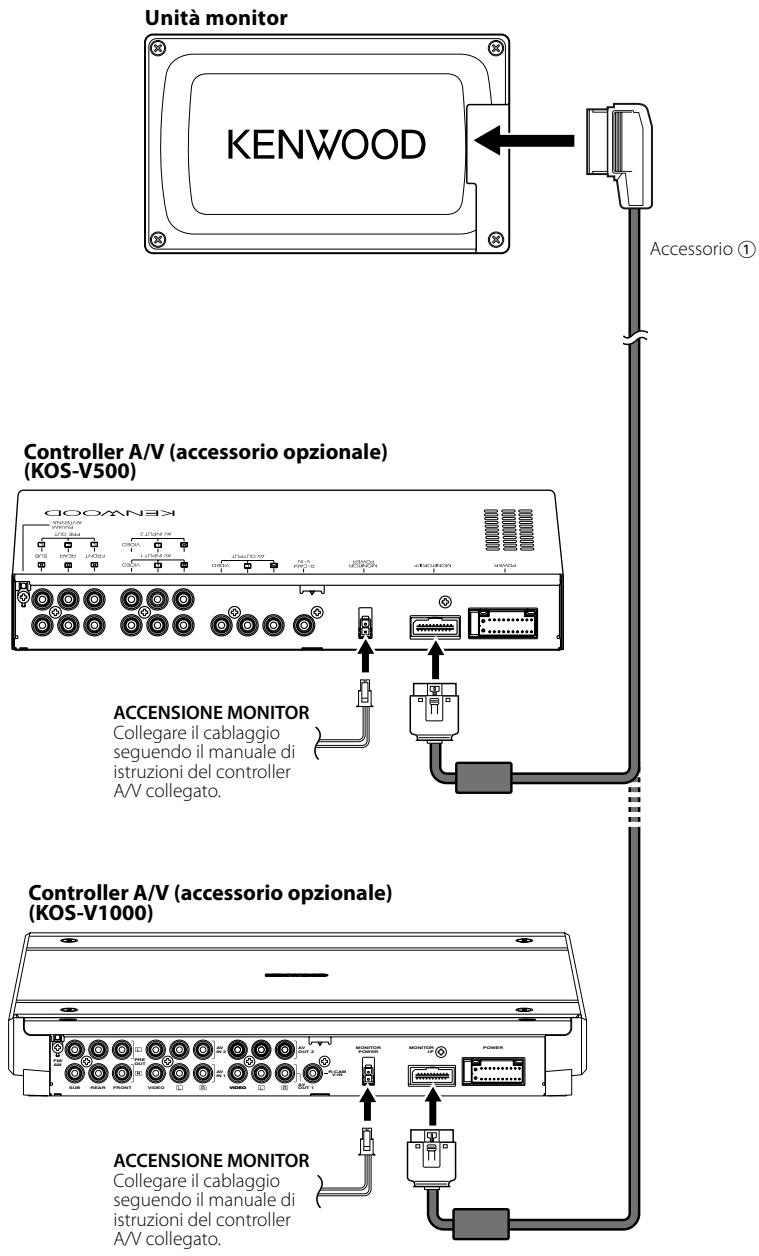

ACCENSIONE MONITOR Collegare il cablaggio seguendo il manuale di istruzioni del controller A/V collegato.

ACCENSIONE MONITOR Collegare il cablaggio seguendo il manuale di istruzioni del controller A/V collegato.

B64-4168-00̲00.indb 38

08.3.11 9:05:15 PM Installazione Installazione tramite il supporto (Accessorio 3) (Per montaggi compatibili con AMPS o Bulloni a T)

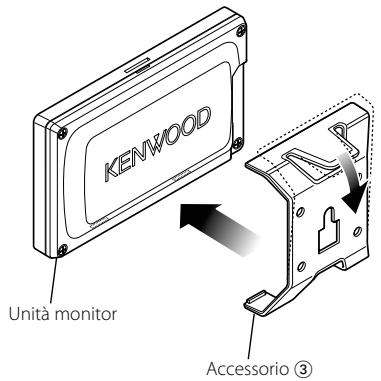

Rimozione dell'unità del monitor (Per montaggi compatibili con AMPS o Bulloni a T)

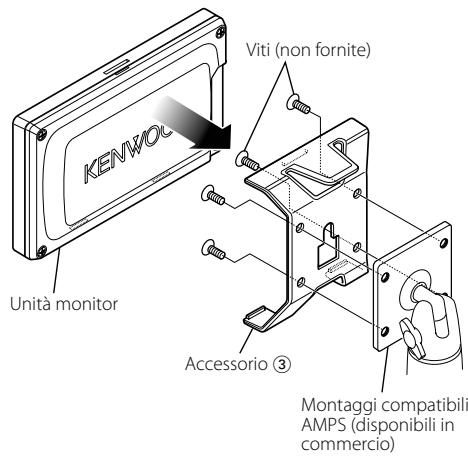

Durante l'installazione di montaggi compatibili AMPS Viti (non fornite)

Unità monitor Unità monitor

Accessorio 3 Accessorio 3 Montaggi compatibili AMPS (disponibili in commercio)

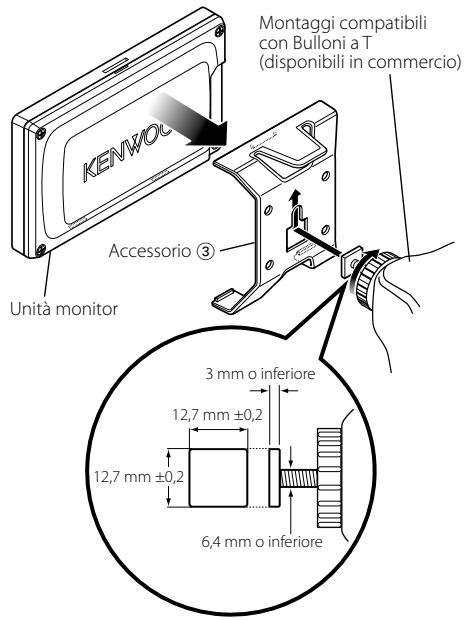

Durante l'installazione di montaggi compatibili con Bulloni a T Montaggi compatibili con Bulloni a T (disponibili in commercio)

Accessorio 3 Unità monitor

3 mm o inferiore 12,7 mm ±0,2

08.3.11 9:05:16 PM Installazione Installazione tramite il telaio (Accessorio 2) (Per poggiatesta) Il montaggio e il cablaggio di questo prodotto richiedono conoscenze specifiche ed esperienza. Per motivi di sicurezza, affidate il montaggio e il cablaggio a dei professionisti. Prima di montare il monitor nel poggiatesta: • Eseguite per prima i collegamenti esterni necessari (Accessorio 1). • Utilizzando il modello di carta fornito (Accessorio 5), segnare l'area del poggiatesta da ritagliare e poi tagliarla con attenzione.

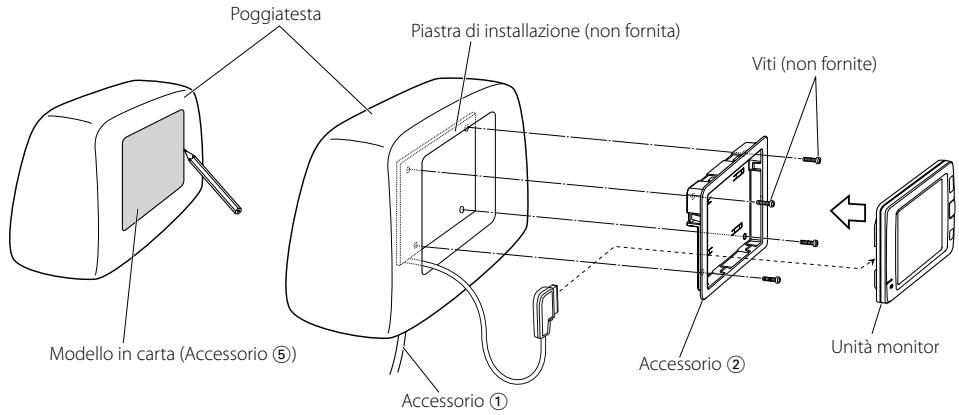

1 Collegare il cavo del monitor e del sistema (Accessorio 1). 2 Installare l'unità del monitor nel telaio (Accessorio 2). Poggiatesta

Piastra di installazione (non fornita) Viti (non fornite)

Modello in carta (Accessorio 5)

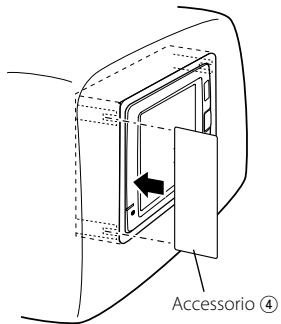

Rimozione del monitor (Per poggiatesta) 1 Inserite l'apposito attrezzo per la rimozione (Accessorio 4) nelle fessure poste ai lati, come illustrato.

2 Estraete completamente il monitor tirandolo con le mani, facendo attenzione a non farlo cadere.

08.3.11 9:05:17 PM Guida alla soluzione di problemi Ciò che potrebbe sembrare un problema di funzionamento dell’apparecchio può essere in realtà soltanto il risultato di operazioni o collegamenti errati. Prima di rivolgersi ad un centro di assistenza, è consigliabile eseguire i controlli indicati nella tabella sottostante.

L’apparecchio non si accende. ✔ Il monitor non è fissato saldamente alla staffa. ☞ Fissate il monitor alla staffa finché non scatta in posizione.

Alla pressione dei tasti non succede nulla. ✔ Il chip del computer nell’unità non funziona in maniera normale. ☞ Premete il tasto di ripristino sull’unità (pagina 34).

⁄ • Per risolvere gli eventuali problemi di funzionamento, fare riferimento al manuale di istruzioni del controllo A/V collegato.

Specifiche Specifiche soggette a cambiamenti senza preavviso.

Sezione monitor Dimensioni schermo : 4,3 pollici di larghezza 95,0 (L) × 53,9 (A) mm 3-6/8 (L) × 2-1/8 (A) pollici Sistema display : Trasmissivo con tipo micro riflettente, pannello LCD modo VA Sistema di azionamento : Sistema a matrice attiva TFT Numero di pixel : 391,680 pixel (480 H × 272 V × RGB) Pixel effettivi : 99,99% Disposizione dei pixel : Disposizione a strisce RGB Retroilluminazione

: LED Generale Voltaggio operativo : 14,4 V CC (11 – 16 V) Consumo di corrente : 250 mA Campo di temperatura operativa : tra –10 °C e +60 °C Campo di temperatura di immagazzinaggio : tra –20 °C e +70 °C Dimensioni (L × A × P) : 125 × 75 × 18,5 mm 4-15/16 × 2-15/16 × 6/8 pollici Peso : 150 g (0,33 lbs)

Sezione video Sistema colori dell'ingresso video esterno : NTSC/ PAL Ingresso analogico RGB : 0,7 Vp-p/ 75 Ω

Anche se i pixel effettivi del display a cristalli liquidi sono il 99,99% o più, lo 0,01% dei pixel possono rimanere spenti o illuminati in modo errato.
