用户手册 KOS-L432 KENWOOD

为了防止受伤和火灾，请遵守下列注意事项：

·在驾驶汽车时，不得长时间观察本机的显示。

小心

为了防止装置发生故障，请遵守下列注意事项，正确操作和使用：

·在汽车行驶时无法观看视频图像。欣赏视频图像时，请寻找安全的地点停车，并且使用停车制动器。
·安装有困难时，请与建伍经销商洽谈。
- 当购买选购附件时，请与建伍经销商洽谈，确认选购附件是否适合您的机型以及能否在您的地区使用。
·当光盘换片机发生误运转时，请按下复位按钮。

复位按钮

• 出现在本说明书中的显示屏幕和操作盘的插图是用于更清楚地说明如何进行控制的说明例子，因此，出现在插图中的显示屏幕可能与实际出现在装置上的显示不同，并且有些显示屏幕的插图可能在实际操作中无法实现。因此，出现在插图中的显示屏幕可能与实际出现在装置上的显示不同，并且有些显示屏幕的插图可能在实际操作中无法实现。

装置的保养

如果本机的面板被弄脏，请使用硅布等干燥的软布擦拭清洁。

如果面板很脏，请蘸中性清洁剂擦拭污垢，然后擦去清洁剂。

• 对本机直接喷洒清洁剂将可能使得机械部件受到影响。使用硬质的布或者使用诸如稀释剂或酒精等挥发性溶剂擦拭面板将划伤表面或者将字符擦掉。

温度较低时的屏幕亮度

诸如在冬季等，当本机的环境温度较低时，液晶屏幕将比通常暗淡。当显示器使用了一段时间后，可恢复正常的亮度。

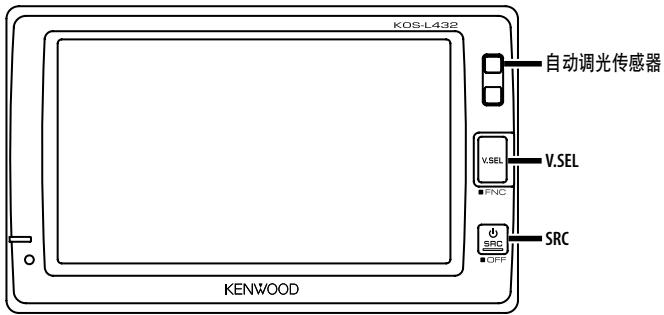

可由KOS-L432控制的A/V控制器(截止至2007年12月)：

KOS-V500，KOS-V1000

触按操作本机的屏幕可以控制选购的A/V控制器。不同的A/V控制器可以控制的功能不同。有关详细内容，请参照连接的A/V控制器的使用说明书。

电源

接通电源

按下 [SRC] 按钮。

切断电源

按下[SRC]按钮1秒钟以上。

切换音响信号源

按下[SRC]按钮。

每次按下该按钮，音响信号源即切换。

·请参照A/V控制器使用说明书<基本操作>的<切换音响信号源>。

切换影像信号源

按下[V.SEL]按钮。

每次按下该按钮，影像信号源即切换。

·请参照A/V控制器使用说明书<基本操作>的<切换影像信号源>。

切换功能画面

切换至诸如信号源控制画面等控制画面。

按下[V.SEL]按钮1秒钟以上。

每次按下该按钮1秒钟以上，功能控制画面即改变。

设定

图片和快捷控制盘

信号源控制画面

图片盘(OFF)

·请参照A/V控制器使用说明书<基本操作>的<切换功能画面>。

1. 为了防止短路事故，请拔下点火开关钥匙，取下蓄电池的 极端子。

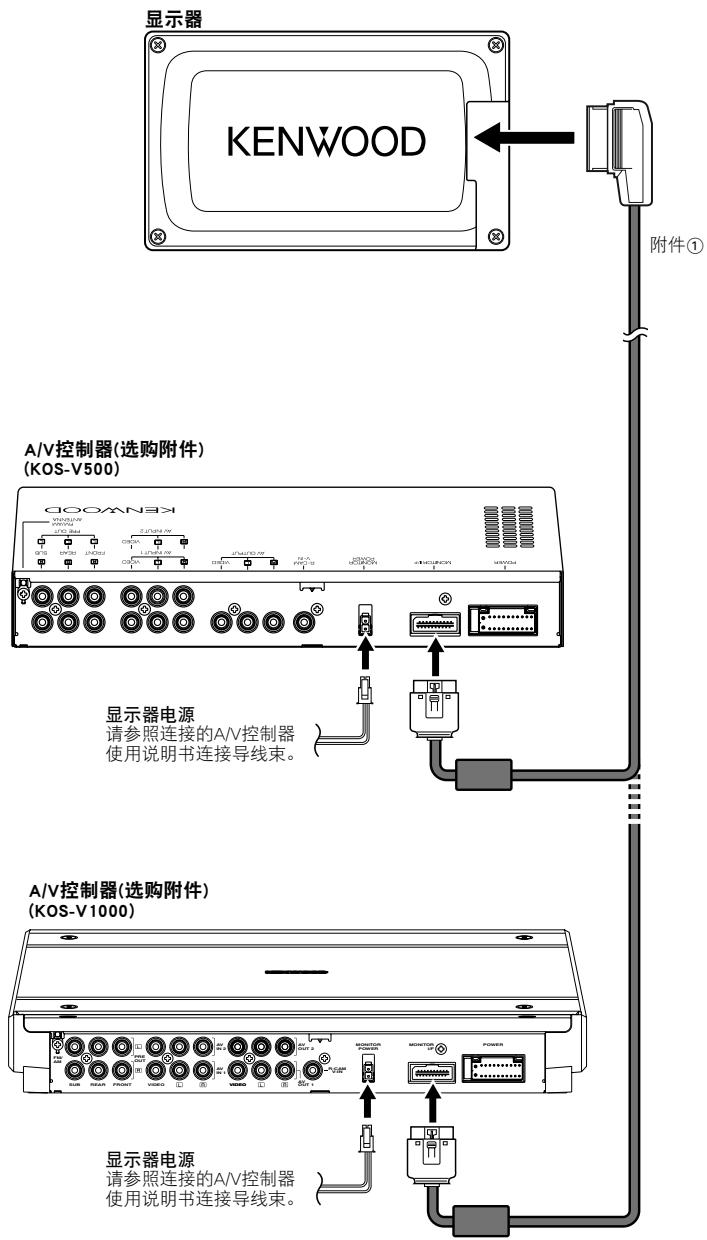

2. 连接各装置的输入，输出导线。
3. 将电线束的连接器连接到装置上。
4. 将装置安装到汽车中。
5. 连接步骤1所卸下的蓄电池 极端子。
6. 按下复位按钮。（第58页）

警告

·为防止触电，连接时先拆下蓄电池负极端的电缆。
·务必稳固地安装本产品。不要将本产品安装在不稳固原地方。
·请按说明书中描述的步骤安装和接线。不适当的接线或改动安装不仅会引起本装置的故障或损坏，而且可能导致危险。
- 不要将本装置安装在下列位置。

·妨碍气囊系统操作的位置。
- 不是由塑料制成的位置。

安装在皮革、木材或织物上可能会损坏其表面。
- 受阳光直射的位置，受空调器空气影响的位置，或受潮气或高温影响的位置。
在这些位置安装可能会引起显示器的变形。

• 如果您不打算使用随机附带的显示器座架安装本装置，请务必使用可从商店购买的座架。（这种座架的安装孔位于显示器的底部。）

!

·本产品的安装和接线需要由具备经验和技能的人员完成。为了保证安全，请专业人员完成安装和接线作业。
·请勿将本装置安装在曝露于直射阳光、高温或高湿、水可能飞溅的或有灰尘的地方。并且避免灰尘过多或水可能飞溅的地方。
·安装时，请务必使用所附的螺丝。请务必使用随机提供的螺丝。如使用其他的螺丝，可能会造成装置的故障。
·保险丝烧断时，应检查导线等有无短路，然后更换规定容量相同的保险丝。
·请勿将未连接的导线和端子触碰已连接电源的汽车金属部位等。另外，为了防止短路事故，请不要拆卸附在未连接的导线和端子上的外罩。
·在完成安装后，检查汽车的制动灯、转向灯、雨刷等是否工作正常。
·请用乙烯带等绝缘物包覆未连接的导线。
·仔细擦净安装表面的油污和尘土等。不得安装在不平的表面。

使用支架(附件③)的安装方法(对于兼容AMPS或T-螺栓的支架)

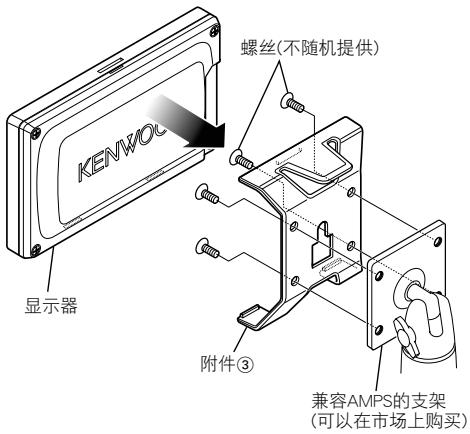

当安装在兼容AMPS的支架上时

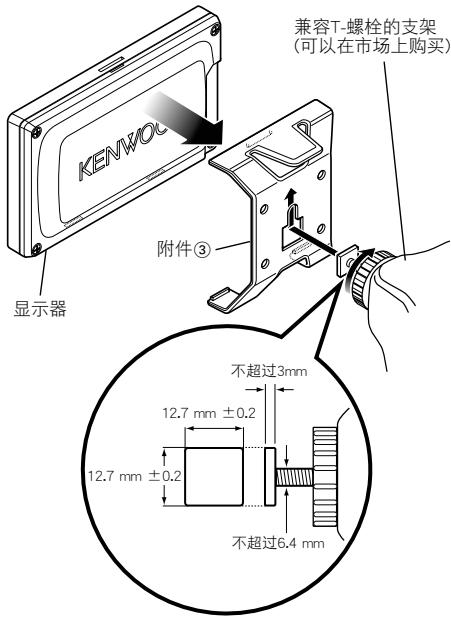

当安装在兼容T-螺栓的支架上时

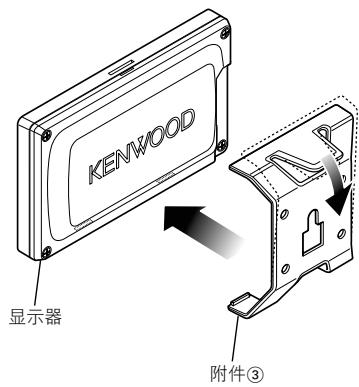

取下显示器装置(对于兼容AMPS或T-螺栓的支架)

使用框架(附件②)的安装方法(对于头靠)

本产品的安装和接线需要由具备经验和技能的人员完成。为了保证安全，请专业人员完成安装和接线作业。

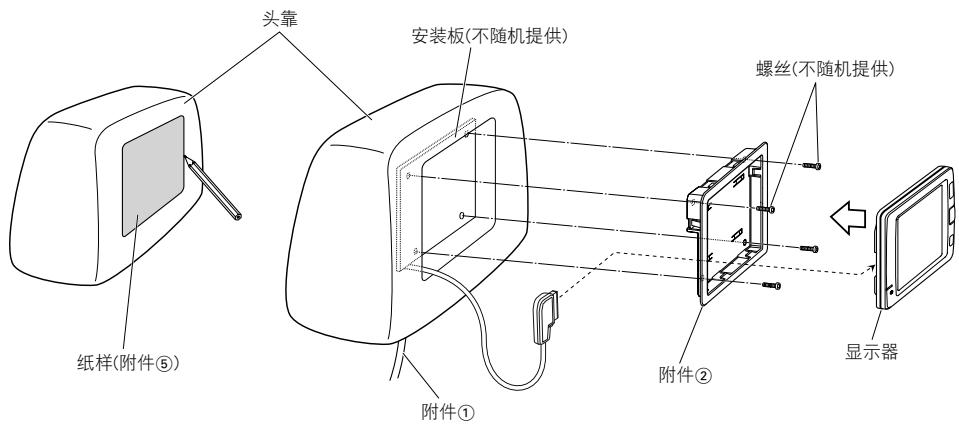

在将显示器安装向头靠之前：

·首先完成需要的外部连接(附件①)。
·使用随机提供的纸样(附件⑤)，画出头靠上的挖除范围，然后小心挖除。

1 连接显示器和系统导线(附件①)。
2 将显示器安装到框架中(附件②)。

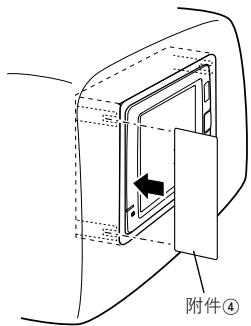

显示器装置的拆除方法(对于头靠)

1如图所示，将拆卸工具(附件④)全部插入两侧的插槽。

2 用手将显示器装置向外拉出，并且注意防止落下。

有时被认为是故障的现象，其实是因微小的操作或配线失误而造成。在要求维修之前，请参照下表稍事检查为盼。

？电源不通。

显示器没有可靠地安装在支架上。

将显示器安装到支架上，直到锁定为止。

？按下按钮时，没有任何动作。

本机的电脑芯片的功能不正常。

按下本机的复位按钮（第58页）。

规格

·有关操作中的故障排除，请参照连接的A/V控制器使用说明书。

技术规格可能有所变更，恕无事前通知。

显示器部分

屏幕尺寸

:4.3英寸宽屏幕

95.0 (W) × 53.9 (H) mm

3-6/8(W)×2-1/8(H)英寸

显示系统

：微反射透过型，VA模式LCD显示屏

启动系统

：TFT有效矩阵系统

像素数

:391,680像素（480H×272V×RGB）

有效像素

:99.99%

像素排列

:RGB带状排列

背景照明

:LED

视频部分

外部视频输入的彩色系统

: NTSC/ PAL

模拟RGB输入

: 0.7 Vp-p/ 75 Ω

共同

电源电压

尽管液晶面板的有效像素为 99.99% 以上， 0.01% 的像素可能不能正常发亮。
