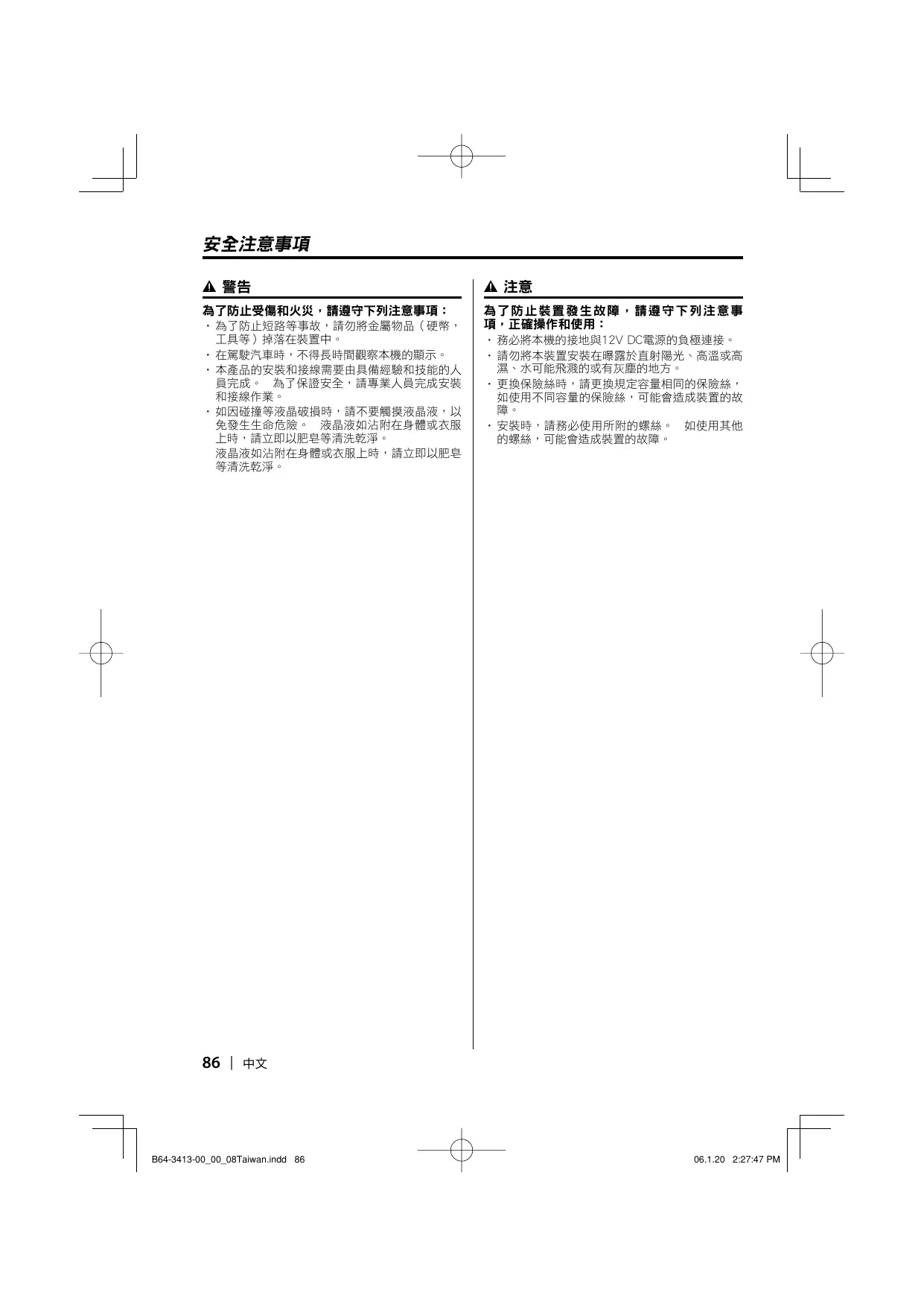

WARNING

為了防止受傷和火災，請遵守下列注意事項：

·為了防止短路等事故，請勿將金屬物品（硬幣，工具等）掉落在裝置中。
·在駕駛汽車時，不得長時間觀察本機的顯示。
·本產品的安裝和接線需要由具備經驗和技能的人員完成。為了保證安全，請專業人員完成安裝和接線作業。
·如因碰撞等液晶破損時，請不要觸摸液晶液，以免發生生命危險。液晶液如沾附在身體或衣服上時，請立即以肥皂等清洗乾淨。液晶液如沾附在身體或衣服上時，請立即以肥皂等清洗乾淨。

注意

為了防止裝置發生故障，請遵守下列注意事項，正確操作和使用：

·務必将本機的接地與12V DC電源的負極連接。
·請勿將本裝置安裝在曝露於直射陽光丶高溫或高濕丶水可能飛溅的或有灰塵的地方。
- 更換保險絲時，請更換規定容量相同的保險絲，如使用不同容量的保險絲，可能會造成裝置的故障。
·安裝時，請務必使用所附的螺絲。如使用其他的螺絲，可能會造成裝置的故障。

·安裝有困難時，請與建伍經銷商洽談。
- 當購買選購附件時，請與建伍經銷商洽談，確認選購附件是否適合您的機型以及能否在您的地區使用。
·當光盤換片機發生誤運轉時，請按下複位按鈕。即復原為正常操作狀態。

復位按鈕

·即使按下復位按鈕，對於個別項目的數值設定也不會被清除。對設定數值進行初始化時，請進行在（用戶設置初始化）部分中說明的操作（第91頁）。
·出現在本說明書中的顯示屏幕和操作盤的插圖是用於更清楚地說明如何進行控制的說明例子，因此，出現在插圖中的顯示屏幕可能與實際出現在裝置上的顯示不同，並且有些顯示屏幕的插圖可能在實際操作中無法實現。

裝置的保養

如果本機的面板被弄髒，請使用硅布等乾燥的軟布擦拭清潔。

如果面板很髒，請蘸中性清潔劑擦拭污垢，然後擦去清潔劑。

• 对本機直接噴洒清潔劑將可能使得機械部件受到影響。使用硬質的布或者使用諸如稀釋劑或酒精等揮發性溶劑擦拭面板將劃傷表面或者將字符擦掉。

溫度較低時的屏幕亮度

諸如在冬季等，當本機的環境溫度較低時，液晶屏幕將比通常闊淡。當顯示器使用了一段時間後，可恢復正常的亮度。

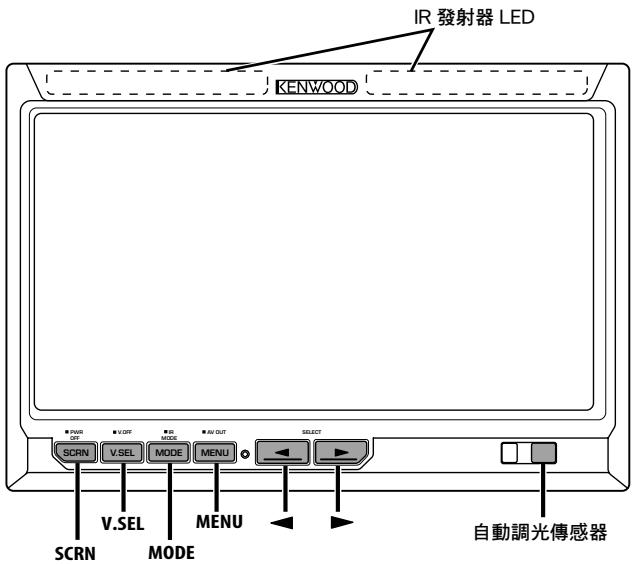

電源

接通電源

按下[SCRN]按鈕。

切断電源

按下[SCRN]按鈕1秒鐘以上。

視頻信號源的選擇方法

按下[V.SEL]按鈕。

每次按下該按鈕，視頻信號源即按照以下切換：

顯示	設定
"AV-IN1"	選擇AV1 INPUT 信號源。
"AV-IN2"	選擇AV2 INPUT 信號源。

切换屏幕模式

按下 [MODE] 按钮。

每次按下該按鈕，屏幕模式即按照以下切換：

顯示	設定
"Full"	全屏幕模式。
"Just"	最佳模式。
"Cinema"	電影模式。
"Zoom"	放大模式。
"Normal"	正常模式。

IR耳機音響設定

可以根據你的需要選擇IR耳機音響。

按下 [MODE] 按鈕 1 秒鐘以上。

每次按下該按鈕1秒鐘以上，音響輸入即按照以下切換：

顯示	設定
"Normal"	顯示器信號源音響。
"AV-IN1"	選擇AV1 INPUT信號源。
"AV-IN2"	選擇AV2 INPUT信號源。
"Off"	沒有向IR耳機的輸出。

·在變更〈IR耳機音響設定〉之前，請關閉耳機。

切換顯示關閉模式

可以對顯示器設定顯示關閉模式。

按下[V.SEL]按鈕1秒鐘以上。

退出顯示關閉模式

按下任何按钮。

按下除了 [] 和 [] 以外的按鈕。

圖像品質設定

可以調節顯示器的圖像品質和自動調光控制。

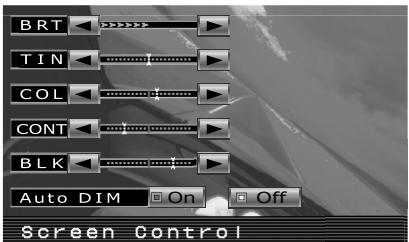

1選擇調節項目

按下[SCRN]按鈕。

每次按下該按鈕，既切換調節項目。

2項目調節

按下[或[]按鈕。

項目	按鈕	設定
"BRT"	[▲]	提高屏幕亮度
	[▲]	降低屏幕亮度
"TIN"	[▲]	紅色成份增強
	[▲]	綠色成份增強
"COL"	[▲]	色彩加深
	[▲]	色彩淡化
"CONT"	[▲]	對比度增強
	[▲]	對比度减弱
"BLK"	[▲]	黑色成份降低
	[▲]	黑色成份增加

自動調光器

項目	按鈕	設定
"Auto DIM"	[▲]	顯示不暗淡。
	[▼]	當環境變得黑暗時，顯示的亮度自動降低。

3 退出圖像品質設定模式

按下 [MODE] 按鈕。

·當"Auto DIM”設定為"Off”時可以調節"BRT”。
·當輸入NTSC視頻信號時，可以調節"TIN"。
·可以對各信號源設定畫面選擇。
·如果在15秒鐘之內不進行操作，該模式將被自動取消。

設定AV輸出

選擇在"AV OUTPUT"端子輸出的AV信號源。

按下 [MENU] 按鈕 1 秒鐘以上。

每次按下該按鈕1秒鐘以上，AV輸出即按照以下切換：

顯示	設定
"AV-IN1"	選擇AV1 INPUT 信號源。
"AV-IN2"	選擇AV2 INPUT 信號源。
"Off"	AV OUTPUT 端子無輸出。

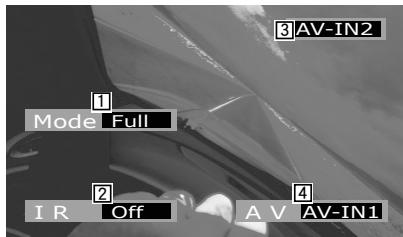

顯示資訊

在按下[V.SEL]按鈕時，顯示顯示器的狀態。

屏幕模式顯示
2 IR耳機音響設定顯示
3 視頻信號源顯示
4 AV輸出顯示

·在大約5秒鐘之後，資訊顯示將自動消失。

選單系統

以下說明選單系統的操作方法。在本操作方法的說明之後，將提供選單項目和其設定內容的參考資料。

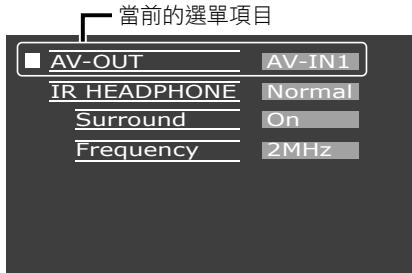

1進入選單模式

按下 [MENU] 按鍾。

顯示選單畫面，顯示器進入選單模式。

2選擇選單項目

按下 [MENU] 按鍾。

每次按下該按鈕，即切換選單項目。

3 設定選單項目

按下[或]按鈕。

可以返回至步驟2，繼續設定其他項目。

4 退出選單模式

按下 [MODE] 按钮。

·當（IR HEADPHONE）沒有設定為"Off”時，可以選擇"Surround”（環繞聲）和"Frequency”（頻率）。
·如果在15秒鐘之內不進行操作，該模式將被自動取消。

設定AV輸出

選擇在 "AV OUTPUT" 端子輸出的AV信號源。

顯示	設定
"AV-IN1"	選擇AV1 INPUT 信號源。
"AV-IN2"	選擇AV2 INPUT信號源。
"Off"	AV OUTPUT 端子無輸出。

IR耳機音響設定

可以根據你的需要選擇IR耳機音響。

顯示	設定
"Normal"	顯示器信號源音響。
"AV-IN1"	選擇AV1 INPUT 信號源。
"AV-IN2"	選擇AV2 INPUT 信號源。
"Off"	沒有向IR耳機的輸出。

環繞聲控制

接通或關閉環繞聲控制功能。

顯示	設定
"On"	環繞聲控制功能接通。
"Off"	環繞聲控制功能關閉。

頻率設定

可設定IR耳機的發射器頻率。

顯示	設定
"2MHz"	設定為2MHz。
"3MHz"	設定為3MHz。

·在設定頻率時，請參照IR耳機（選購附件）的使用說明書。

用戶設定的初始化

將設定數值設定為出廠時的初始狀態。

1選擇記憶體清除模式

按下 [MENU] 按鍵。

每次按下該按鈕，既切換選單項目。

2 設定記憶體清除

按下[←]按鈕。

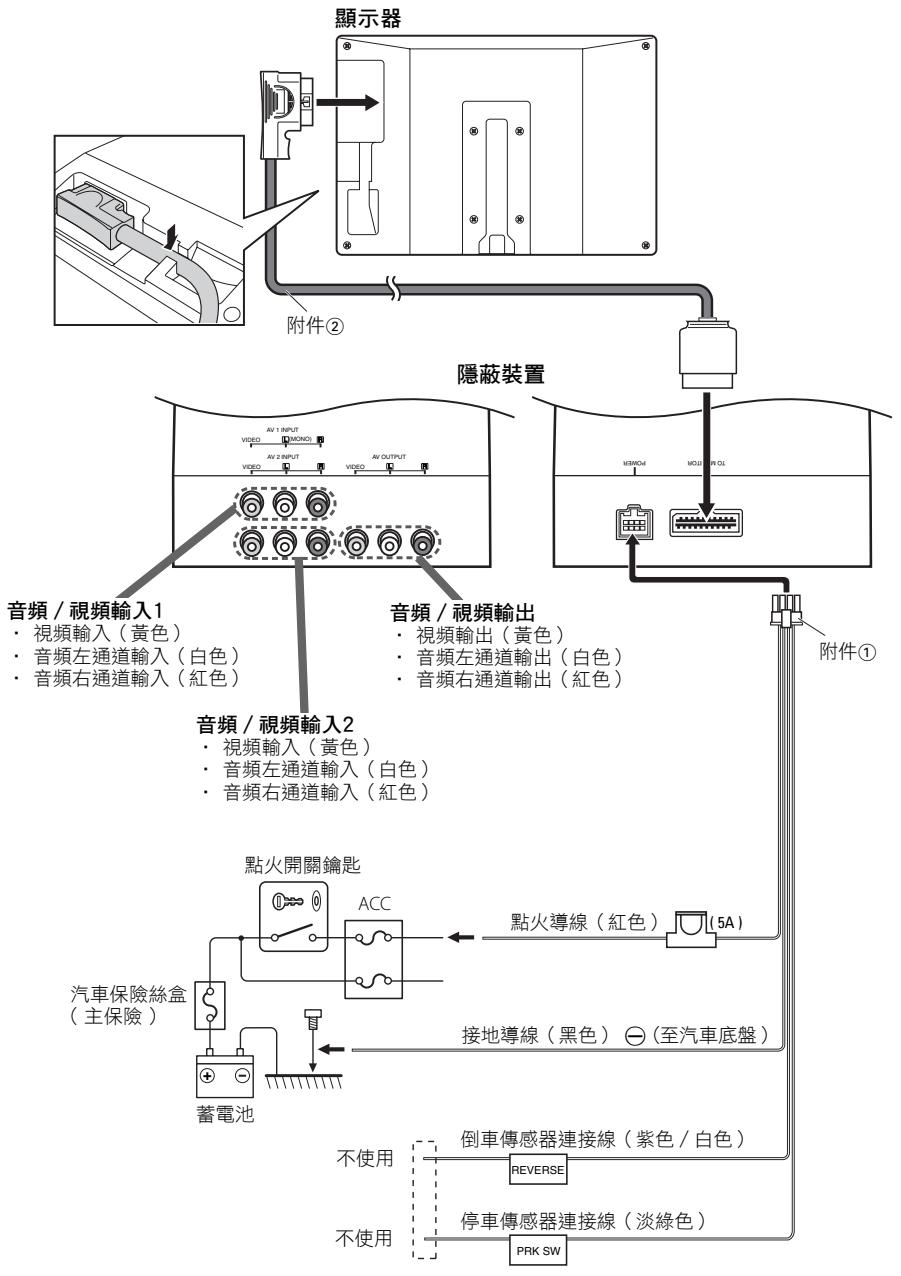

1. 為了防止短路事故，請拔下點火開關鑰匙，取下蓄電池的 極端子。
   2.連接各裝置的輸入輸出導線。
2. 按下面的順序連接線束電纜：地線，火線。
3. 將電線束的連接器連接到裝置上。
4. 將裝置安裝到汽車中。
   6.連接步驟1所卸下的蓄電池 極端子。
5. 按下復位按鈕。（第87頁）

A警告

·本產品只能用於12VDC負極接地的電源。不要將它連到其他任何的供電電源上。
·為防止觸電，連接時先拆下蓄電池負極端的電纜。
·務必穩固地安裝本產品。不要將本產品安裝在不穩固原地方。
·請按說明書中描述的步驟安裝和接線。不適當的接線或改動安裝不僅會引起本裝置的故障或損壞，而且可能導致危險。

!

·如果汽車的點火沒有ACC位置時，請以點火開關鑰匙將點火導線連接在可ON/OFF的電源上。將點火導線連接到與蓄電池導線同時供給一般電壓的電源時，蓄電池將會出現負荷現象。
·保險絲燒斷時，應檢查導線等有無短路，然後更換規定容量相同的保險絲。
·請勿將未連接的導線和端子觸碰已連接電源的汽車金屬部位等。另外，為了防止短路事故，請不要拆卸附在未連接的導線和端子上的外置。
·在完成安裝後，檢查汽車的制動燈、轉向燈、雨刷等是否工作正常。
·請用乙烯帶等絕緣物包覆未連接的導線。
·仔細擦淨安裝表面的油污和塵土等。不得安裝在不平的表面。
- 不得將隱蔽裝置安裝在地毯下，否則將發生熱量累積而損壞本機。

顯示器裝置的安裝方法

本產品的安裝和接線需要由具備經驗和技能的人員完成。為了保證安全，請專業人員完成安裝和接線作業。

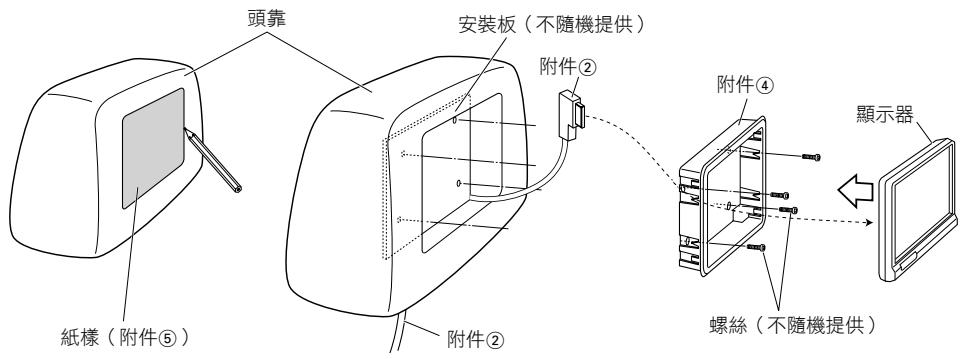

在將顯示器安裝向頭靠之前：

·首先完成需要的外部連接（附件②）。
·使用提供的紙樣（附件⑤），在頭靠上畫出需要切除的區域，然後小心地切除。

1. 將顯示器與系統連接線連接（附件②）。
2. 將顯示器裝置安裝到支架上（附件④）。

隐蔽装置的安装方法

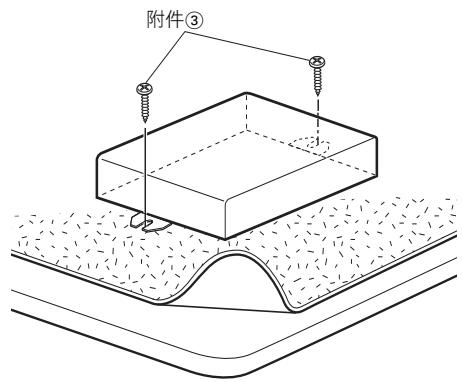

使用螺絲（附件③）將隱蔽裝置安裝到音響板等上。

顯示器裝置的拆除方法

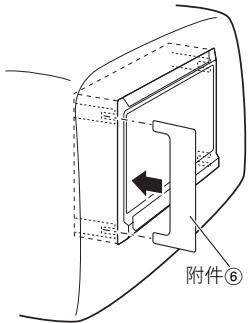

1 如圖所示，將拆卸工具（附件⑥）全部插入兩側的插槽。

2 用手將顯示器裝置向外拉出，並且注意防止落下。

有時被認為是故障的現象，其實是因微小的操作或配線失誤而造成。在要求維修之前，請參照下表稍事檢查為盼。

？電源不通。

保險絲燒斷。
確認導線有無短路後，更換具有相同額定值的保險絲。
車輛點火裝置無ACC位置。
將與電池導線相同的導線連接至點火裝置。

？按下按鈕時，沒有任何動作。

本機的電腦芯片的功能不正常。
按下本机上的復位按鈕（第87頁）。

畫面闊淡。

裝置位於溫度較低之處。
如果顯示器的環境溫度較低，當首次接通電源時，由於液晶顯示屏的特性，畫面顯示可能闇淡。接通電源後等待片刻，使得溫度上昇，可以恢復正常的亮度。

? 無線耳機沒有聲音。

√ IR耳機設定為"Off"。
"On" IR耳機（第90頁）。

頻率的設定不正確。
根据你的耳機選擇發射器頻率。

耳機的電源關閉。
接通耳機的電源開關。

√ 耳機的電池耗盡。

對耳機更換新的電池。

技術規格可能有所變更，恕無事前通知。

顯示器

屏幕尺寸

:6.95英寸

156.2(W) × 82.4(H) × 176.0(宽屏幕) mm

顯示系統

：透明TN LCD面板

啟動系統

：TFT有效矩陣系統

像素數

:336,960像素（480H×234V×RGB）

有效像素

:99.99%

像素排列

:RGB帶狀排列

背景照明

：冷陰極電子管

IR發射器輸出

隱蔽裝置： 143× 37× 99mm

重量

顯示器裝置：440 g

隱蔽装置：380g

盡管液晶面板的有效像素為99.99%以上，0.01%的像素可能不能正常發亮。
