| 品牌 | 建伍 |
| 型号 | CMOS-740HD |
| 产品类型 | 倒车摄像头（嵌入式） |
| 尺寸（摄像头） | 31.1×23.0×25.2毫米 |
| 重量（摄像头） | 33.2克（不含线缆） |
| 电源 | 12V/24V直流 |
| 图像传感器 | CMOS彩色1/3.8英寸 |
| 像素数 | 1.3百万像素 |
| 分辨率 | 1280×720 |
| 帧率 | 30帧/秒 |
| 镜头 | 广角，焦距1.86mm，F2.0 |
| 视角 | 水平：180°，垂直：103° |
| 视频输出 | HD-TVI，镜像画面 |
| 防水等级 | IP67 |
| 工作温度 | -30°C至+85°C |
| 最低照度 | 1.0勒克斯 |
| 摄像头线缆长度 | 3.0米 |
| 电源线长度 | 6.0米（含电源盒） |
| 电源盒尺寸 | 69.2×23.6×15.5毫米 |
| 保险丝 | 2A |
| 清洁 | 使用软布或硅布；避免酒精和溶剂 |
| 安装 | 由专业人士安装 |
| 安全 | 请勿使用高压水枪清洗；驾驶前检查支架 |
| 随附配件 | 摄像头、电源线、电源盒、支架、螺丝、穿线器、扎带 |
常见问题 - CMOS-740HD KENWOOD
用户关于以下问题的提问 CMOS-740HD KENWOOD
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 行车记录仪 免费PDF格式！查找您的手册 CMOS-740HD - KENWOOD 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 CMOS-740HD 品牌 KENWOOD.
用户手册 CMOS-740HD KENWOOD
- 为了防止短路等事故，请勿将金属物品（硬币、金属工具等）掉落在本机中。
- 安装本产品和连接导线需要专业技能和经验。为了保证安全，应请专业人员完成安装。
- 在打孔安装摄像头时，请检查管道、水箱和布线位置，并避免接触它们。否则，可能引起火灾。
- 在用钻头打孔时，请佩戴护目镜保护眼睛。
⚠️ 小心
为了防止损坏本产品，请遵守下列注意事项：
- 请务必以负极接地的 12V/24V 直流电源向本机供电。
- 更换保险丝时，只能使用额定规格的新保险丝更换。如果使用错误规格的保险丝，将导致本机发生故障。
- 请不要使用自备螺丝。只能使用随机提供的螺丝。如果使用了错误的螺丝，可能损坏本机。
注意
- 本产品是具有镜像图像（左右倒置）功能的摄像头。
- 可将电视连接至与高清摄像头画质兼容的 RCA 视频输入，但是请检查您使用的电视是否具有倒档激活功能。
- 本产品用于向驾驶人员提供辅助后视图像，但是摄像头的图像无法显示所有危险和障碍物。请务必在倒车时观察和确认后方。
· 本产品采用了广角镜头，因此近景较大、远景较小可能产生距离错觉。请务必在倒车时观察和确认后方。 - 请不要使用自动洗车机或高压水洗车，否则水可能进入摄像头、或者使摄像头掉下来。
- 开车之前，请检查摄像头支架的安装状况。螺丝是否松动？
- 摄像头支架的固定是否牢固？
- 如果后视摄像头在开车时脱落，可能造成事故。
- 在最后固定本机之前，请先临时连接导线，确认全部连接是否正确、以及本机和系统是否正常运行。
- 安装本机时，请确认引线不得被挡在本机和周围的金属部件或装置之间。
- 不得将本机安装在靠近暖风出口的位置，避免受到热气的影响；也不要靠近车门，防止被雨水溅到。（绝对避免安装在上述位置，因为高温可能可能造成故障。）
-
钻任何安装孔之前，均应检查钻孔位置的背后。钻孔时不得损伤油路管线、制动管线、电线、以及其他重要部件。
-
如果本机安装在客厢，请可靠固定，防止汽车开动时脱落造成受伤或事故。
如果本机安装在前侧座椅下方，应避免妨碍座椅的移动。小心地布设滑动装置周围的引线和导线，避免被夹住或挤压造成短路。
维护与保养
- 如果本产品弄脏，请使用硅布或软布擦拭。如果脏污严重，请用布蘸中性清洁剂擦拭污垢，然后擦掉清洁剂。不得使用硬质的布和 / 或诸如稀释剂或酒精等挥发性溶剂擦拭，否则可能造成划伤、变形、劣化、和 / 或损坏。
- 镜头部件弄脏时，请用水湿过的软布轻轻擦拭。不得使用硬质的布擦拭，防止划伤镜头。
安装步骤
本部分适用于专业安装人员。
为了安全起见，请由专业人员完成布线和安装工作。请咨询汽车音响经销商。
1 为了防止发生短路，请拔出点火钥匙，切断蓄电池 ⊖极端子的连接。
2 正确连接各装置的输入和输出导线。
3 按照以下顺序连接导线束：接地线、点火线和摄像头装置。
4 将本机安装到汽车上。
5 重新连接蓄电池 ⊖极端子。
警告
如果将点火导线（红色）与汽车底盘（接地）连接，可能造成短路而引起火灾。应始终通过保险丝盒将这些导线与电源连接。
- 不得拆掉点火导线（红色）上的保险丝。电源必须通过保险丝与导线连接。
⚠ 小心
- 如果汽车点火系统没有 ACC（附件电源）位置，请将点火导线与可由点火钥匙控制接通或关闭的电源连接。如果将点火导线与恒定供电的电源连接，如蓄电池导线，蓄电池将会耗尽。
- 如果保险丝熔断，请首先检查导线是否触碰而发生短路，然后使用相同规格的保险丝更换。
- 请使用聚氯乙烯绝缘带或其它类似材料绝缘未连接的导线。为了防止短路，请勿移除未连接电线末端、或端子的罩帽。
- 安装本机后，请检查汽车的刹车灯、方向灯、雨刷等是否工作正常。
- 安装时不要妨碍后侧的视线。
- 安装时不要从汽车的侧面突出。
- 不要在雨中或雾中安装。
- 如果湿度较高，请在安装之前将本机的安装表面擦干。
- 粘贴面潮湿会降低粘贴强度，可能导致本机脱落。
- 不要将摄像头支架安装在经氟碳树脂处理的车身上或玻璃上。
-
可能会造成后视摄像头脱落。
-
不得使本机溅到水。
- 不得使本机淋到雨。
- 不得多摄像头施加不必要的外力。
-
对使用胶带粘贴本机的位置彻底清洁。
-
有关连接其他装置的详细内容，请参照使用说明书，然后正确连接。
- 请使用导线夹或胶带固定导线。为了保护导线，请使用胶带缠绕与金属部件接触的部位。
- 布设和固定所有导线时，不得与诸如变速杆、手刹车、以及座椅轨道等活动部件接触。
- 不得将导线布设在暖风出口等较热位置。如果导线的绝缘融化或破损，导线可能发生与车身短路。
- 更换保险丝时，仅可使用保险丝盒上标明规格的保险丝更换。
- 为了使干扰降至最小，请尽可能使电视天线导线、收音机天线导线、以及 RCA 导线相互远离。
- 请避免在高温区域布线。对发动机室内的导线，请使用波纹管保护。如果导线与汽车的高温部位接触，绝缘层可能融化造成短路，引起火灾或触电。
附件
摄像头(3.0m)......1电源线(6.0m [1])......1 |  |
电源装置......1 | 摄像头支架......1 |
螺钉(M3×5mm)......2 | 摄像头支架固定螺钉(∅3×8mm)......1 |
护线圈......1扎带......1 |  |
[1] 包括电源装置
建议的安装位置
在汽车后部正确安装摄像头示例
安装摄像头 / 调节角度
1 确定摄像头的安装位置。
2 清洁摄像头的安装表面。
使用市售的清洁剂，擦去粘贴摄像头支架表面上的灰尘、水分、以及油污。
3 如果需要，从摄像头上取下摄像头支架，按照粘贴表面调节形状。
摄像头支架
调节摄像头支架形状，使其适合摄像头的安装位置。
4 将摄像头安装在摄像头支架上。
螺钉

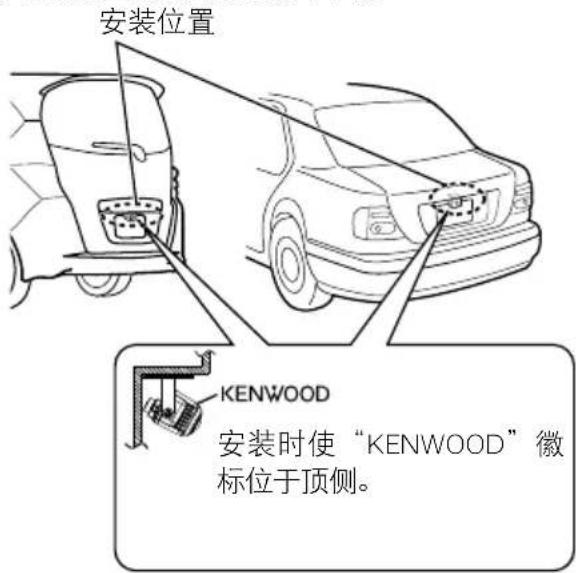

用安装螺钉将摄像头固定到摄像头支架上。（每侧2个位置）安装时使“KENWOOD”徽标位于顶侧。
(M 3 × 5 mm)
摄像头有两个固定孔，分别位于侧面顶部和底部。
请根据安装情况相应调整。
5 使用胶带等临时固定摄像头。
用胶带等临时固定摄像头。
将摄像头安装在汽车中央，不要遮蔽车牌。而且直接朝着汽车前进/后退方向安装。请注意，不要使摄像头倾向汽车的其他方向等。
6 完成所有需要的连接。
7 显示摄像头的视频。
查看摄像头之前，请使用停车制动器，塞住车轮，避免汽车移动。否则可能发生意外事故。
要显示摄像头视频，请阅读视频监视器的使用说明书。
将变速杆置R(倒挡)位置,观察气车后侧的图像。
8 调整摄像头角度。
调节摄像头的角度时，请注意不要拉动摄像头的导线。
调整角度，以便可以在监视器底部看到汽车后部或保险杠。
9 完成摄像头角度的调节后，可靠地旋紧固定螺丝。
请经常检查固定螺丝。如果发现螺丝松动，请可靠旋紧。
10 在适当的位置可靠固定摄像头。
揭下摄像头支架上双面胶带的护纸，然后粘贴。粘贴后，用手压紧摄像头支架使粘贴牢固。不得用手触摸粘贴面、或取下后重新粘贴，否则会降低粘贴力，导致摄像头支架脱落。如果需要，请使用摄像头支架固定螺丝将支架固定在车身上。摄像头支架上有两个螺钉孔。选择其中一个适合粘贴位置的孔。
使用护线圈
⚠ 小心
- 在车身上钻孔以安装摄像头时，请检查流体管路、油箱、布线等位置，确保不会与它们干涉或接触。否则，可能会导致火灾、电击或故障。
- 如果需要进行钻孔作业，请务必佩戴护目镜，防止碎片和碎屑进入眼睛。否则，有受伤危险。
1 钻一个 13mm 布线孔。

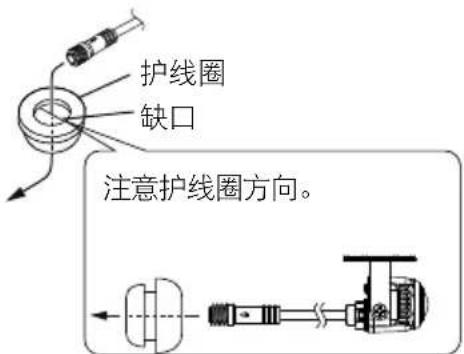

2 在随附护线圈上切一个缺口，然后将摄像头侧的电缆连接器穿过该孔。
3 使用市售密封剂或类似材料对后门内侧的护线圈区域进行防水处理。
连接
⚠ 小心
- 如果汽车的发动机钥匙没有 ACC（附件电源）位置，从发动机钥匙接通时供电的导线分线，与附件电源导线连接。
- 在开始接线之前，请务必拔出发动机钥匙，并且切断蓄电池（）极端子的连接，防止发生短路。
- 摄像头电源线弯曲直径不得小于 40 mm ，半径不得小于 20 mm 。

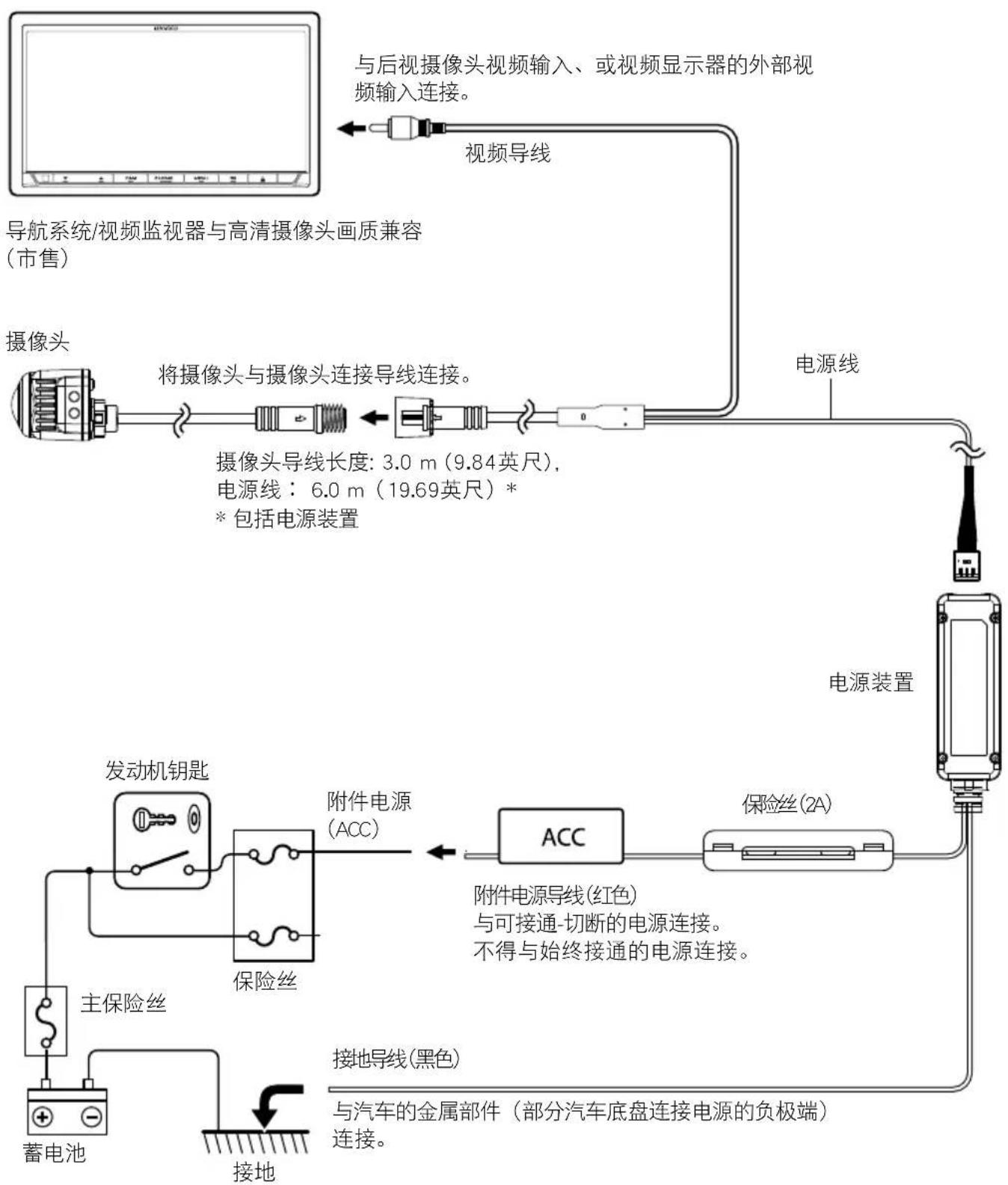

基本连接
技术规格
摄像头装置
镜头
广角，
焦距 1.86 mm,
光圈值 2.0
视角
: 水平 : 180°
：垂直：103°
防水防尘：IP67
影像感应器：1/3.8英寸彩色CMOS传感器
像素数量
: 130 万像素
物体照度
2-3/4 × 15/16 × 5/8 英寸
(不含突出部位)
- 镜像图像指左右颠倒的视频图像，与在后视镜或侧镜中看到的图像相同。
- 技术规格可能变更，恕不另行通知。
