Marca	Kenwood
Modelo	CMOS-740HD
Tipo de producto	Cámara de retroceso (integrada)
Dimensiones (cámara)	31,1 × 23,0 × 25,2 mm
Peso (cámara)	33,2 g (sin cable)
Alimentación	12 V / 24 V CC
Sensor de imagen	CMOS color 1/3,8"
Número de píxeles	1,3 megapíxeles
Resolución	1280 × 720
Frecuencia de imagen	30 ips
Lente	Gran angular, distancia focal 1,86 mm, F2.0
Ángulos de visión	Horizontal: 180°, Vertical: 103°
Salida de video	HD-TVI, imagen invertida (espejo)
Impermeabilidad	IP67
Temperatura de funcionamiento	-30 °C a +85 °C
Iluminación mínima	1,0 lux
Longitud cable cámara	3,0 m
Longitud cable de alimentación	6,0 m (con bloque)
Dimensiones bloque de alimentación	69,2 × 23,6 × 15,5 mm
Fusible	2 A
Limpieza	Paño suave o siliconado; evitar alcohol y disolvente
Instalación	Confiar a un profesional
Seguridad	No lavar con chorro a alta presión; verificar el soporte antes de conducir
Accesorios incluidos	Cámara, cable de alimentación, bloque de alimentación, soporte, tornillos, pasacables, abrazadera

Preguntas frecuentes - CMOS-740HD KENWOOD

¿Cómo instalar la cámara CMOS-740HD?

La instalación debe ser realizada por un profesional. Desconecte la batería, realice las conexiones (tierra, ACC, video) y monte la cámara en el centro del vehículo. Apriete los tornillos después de ajustar el ángulo.

¿Cuál es el ángulo de visión de la cámara?

La cámara ofrece un ángulo horizontal de 180° y vertical de 103°, con una lente gran angular.

¿La cámara es impermeable?

Sí, está certificada IP67, resistente al agua y al polvo.

¿Puedo usar esta cámara con cualquier monitor?

La salida es HD-TVI. Asegúrese de que su monitor sea compatible con este formato y la calidad HD.

¿Cómo limpiar la lente de la cámara?

Use un paño suave ligeramente húmedo. No frote con un paño áspero y no use disolventes como el alcohol.

¿Por qué la imagen está invertida?

La imagen está voluntariamente en espejo para facilitar las maniobras en marcha atrás, como en un retrovisor.

¿Qué tipo de fusible usar?

Use un fusible de 2A idéntico al suministrado. Nunca lo reemplace por un calibre diferente.

¿Dónde montar la cámara?

Instálela en la parte trasera del vehículo, en el centro, sin obstruir la placa de matrícula. La superficie debe estar limpia y seca.

¿La cámara funciona de noche?

La iluminación mínima es de 1 lux, lo que permite una buena visibilidad con poca luz, pero no en la oscuridad total.

¿Qué hacer si la imagen no se muestra?

Verifique las conexiones (alimentación, video), que el monitor esté en la entrada correcta y que la marcha atrás esté activada. Controle también el fusible.

MANUAL DE USUARIO CMOS-740HD KENWOOD

MANUAL DE INSTRUCCIONES

CÂMARA TRASEIRA UNIVERSAL

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos.

Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.

CE

Declaración de conformidad con respecto a la Directiva EMC 2014/30/UE

Declaración de conformidad con respecto a la Directiva RoHS 2011/65/UE

Fabricante:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa

221-0022, JAPAN

Representante en la UE:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, PAÍSES BAJOS

Para evitar lesiones o incendios, tome las precauciones siguientes:

• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• La instalación y el tendido de cables de esta unidad requieren de la habilidad y experiencia de un especialista. Por motivos de seguridad, pida a un técnico especialista que instale la unidad.
• Cuando haga un agujero para instalar la cámara, compruebe la ubicación de las tuberías, depósitos y cableado y evite tocarlos. De lo contrario, podría causar un incendio.
• Cuando usted haga un orificio con un taladro, utilice gafas protectoras para proteger sus ojos.

⚠️ PRECAUCIÓN

Para evitar daños en la unidad, tome las siguientes precauciones:

• Asegúrese de utilizar para la unidad una fuente de alimentación de 12 V/24 V CC con conexión a tierra negativa.
• Cuando reemplace un fusible, utilice únicamente un fusible nuevo del régimen prescrito. El uso de un fusible de régimen incorrecto podría ocasionar un funcionamiento defectuoso de la unidad.
• No utilice sus propios tornillos. Utilice solo los tornillos suministrados. El uso de tornillos diferentes podría causar daños en la unidad.

NOTA

• Este producto es una cámara que proporciona imágenes de espejo (con los lados izquierdo y derecho invertidos).
• La televisión se puede conectar a una entrada de video RCA que sea compatible con la calidad de imagen de la cámara HD, pero compruebe si la televisión que utiliza tiene una función de activación de marcha atrás.
• Esta unidad está diseñada para complementar la vista trasera del conductor, pero las imágenes de la cámara no muestran todos los peligros y obstáculos. Asegúrese de mirar hacia atrás cuando vaya marcha atrás para confirmar la vista.
• Esta unidad posee un objetivo gran angular, de forma que la vista cercana es ancha y la vista lejana es estrecha, lo cual puede crear una sensación de distancia falsa. Asegúrese de mirar hacia atrás cuando vaya marcha atrás para confirmar la vista.
• No lave su automóvil en una máquina automática ni con agua a presión puesto que podría entrar agua en la cámara o ésta podría caerse.
• Compruebe la instalación de la abrazadera de la cámara antes de comenzar a conducir. ¿Están los tornillos sueltos?
• ¿Está la abrazadera de la cámara firmemente asegurada?

• Si la cámara de vista trasera se afloja mientras conduce puede causar un accidente.

• Antes de instalar la unidad definitivamente, conecte el tendido de cables temporalmente, asegurándose de que esté todo debidamente conectado y de que la unidad y el sistema funcionen.

• Al montar esta unidad, asegúrese de que ninguno de los cables quede atrapado entre la unidad y los alrededores de la carrocería o accesorios.
• No monte esta unidad cerca de la salida del calentador, donde se vería afectada por el calor o cerca de las puertas donde la lluvia podría salpicarla. (No instalarlo nunca en lugares tales como los descritos anteriormente debido al peligro por mal funcionamiento por las altas temperaturas).
• Antes de perforar los agujeros de montaje, mire siempre detrás del lugar donde quiera perforar los agujeros. No haga ningún agujero en los tubos del sistema de la gasolina, frenado, tendido de cables eléctrico u otras partes importantes.
• Si se instala esta unidad en el compartimento del pasajero, afiáncela bien de forma que no se suelte mientras el automóvil esté en movimiento para que no cause lesiones o un accidente.
• Si se instala la unidad debajo de un asiento delantero, asegúrese de que no obstaculice el movimiento del asiento. Coloque todos los cables alrededor del mecanismo deslizante para que no queden atrapados en el mecanismo y causen un cortocircuito.

Cuidado y mantenimiento

• Si la unidad se ensucia, séquela con un paño de silicona o un paño suave. Si tiene manchas difíciles, elimínelas con un paño humedecido con jabón neutro y elimine los restos de jabón. No utilice un paño áspero ni sustancias volátiles como un diluyente con barniz o alcohol, ya que la unidad podría rayarse, deformarse, degradarse y/o sufrir daños.
• Cuando el componente de un objetivo se ensucie, límpielo suavemente con un paño suave humedecido con agua. No lo frote con un paño seco, ya que el objetivo podría rayarse.

Procedimiento de instalación

Esta sección es solo para el instalador profesional. Por motivos de seguridad, deje el cableado y el montaje a profesionales. Consulte con el distribuidor de audio para automóviles.

1 Para prevenir cortocircuitos, retire la llave de encendido y desconecte la batería ⊖.
2 Realice las conexiones de los cables de entrada y salida adecuadas para cada unidad.
3 Conecte los cables del mazo de cables en el siguiente orden: cable a tierra, encendido y unidad de la cámara.
4 Instale la unidad en su automóvil.
5 Conecte nuevamente la batería ⊖.

ADVERTENCIA

• Si conecta el cable del encendido (rojo) al chasis del automóvil (a tierra), puede dar lugar a un cortocircuito pudiendo causar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
• No desconecte el fusible desde el cable de encendido (rojo). El suministro de alimentación debe estar conectado a los cables a través del fusible.

⚠️ PRECAUCIÓN

• Si el encendido de su automóvil no dispone de posición CA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no hayan causado un cortocircuito, y luego reemplace el fusible usado por otro del mismo régimen.
• Enrolle los cables no conectados con una cinta de vinilo u otro material similar para que queden aislados. Para evitar cortocircuitos, no retire las tapas de los extremos de los cables o terminales no conectados.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Instale la unidad de forma que no obstruya el campo de vista trasero.
• Instale la unidad de forma que no sobresalga por el costado del automóvil.
• No lleve a cabo la instalación cuando llueva o haya niebla.
• Si hay mucha humedad, seque la superficie donde se colocará la unidad antes de realizar la instalación.
• La humedad en la superficie del dispositivo de sujeción reduce la fuerza adhesiva, y la unidad podría soltarse.
• No coloque la abrazadera de la cámara en áreas de la carrocería del automóvil que hayan sido tratadas con resina fluorocarbonada o cristal.
• Podría provocar que la cámara de vista trasera se caiga.
• No aplique agua a la unidad.
• No exponga la unidad a la lluvia.
• No someta la cámara a fuerza innecesaria.
• Limpie bien donde se haya utilizado cinta adhesiva para pegar en la unidad.
• Remítase al Manual de instrucciones para más detalles sobre la conexión de otras unidades; luego, realice las conexiones correctamente.
• Asegure el tendido de cables con abrazaderas de cable o cinta adhesiva. Para proteger el tendido de cables, póngales cinta adhesiva alrededor contra partes metálicas.

• Coloque y asegure todo el tendido de cables de forma que no pueda tocar ninguna parte en movimiento, tal como el eje de engranajes, freno de mano y los raíles del asiento.

• No coloque el tendido de cables en lugares que se calientan, tales como la salida del calentador. Si el aislamiento del tendido de cables se derrite o se rompe, hay peligro de cortocircuito del tendido de cables con la carrocería.

• Cuando reemplace un fusible, asegúrese de utilizar únicamente un fusible del régimen prescrito en el portafusibles.
• Para minimizar el ruido coloque el cable de la antena de TV, de la antena de radio y del RCA lo más lejos posible uno del otro.
• Tienda los cables evitando las áreas con altas temperaturas. Utilice tubos acanalados para cablear los cables dentro del compartimiento del motor. Si un cable entra en contacto con una zona del vehículo que está a alta temperatura, el revestimiento podría derretirse y provocar un cortocircuito, lo que podría provocar un incendio o peligro de descarga eléctrica.

Accesorios

Cámara (3,0 m)......1 Cable de alimentación	(6,0\ m[1])......1
Unidad de alimentación......1	Abrazadera de la cámara......1
Tornillo (M3 × 5 mm)......2 Tornillo de apriete de la abrazadera de la cámara
Ojal......1 Banda......1

[1] Incluyendo la unidad de alimentación

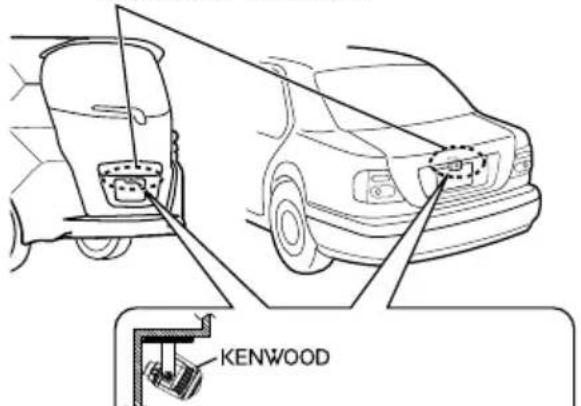

Posición de instalación recomendada

Ejemplos de instalación correcta de la cámara en la parte trasera del vehículo

Posición de instalación

Móntela de modo que el logotipo "KENWOOD" quede en la parte superior.

Instalación de la cámara/ajuste de su ángulo

1 Decida cuál será la posición de instalación de la cámara.
2 Limpie la superficie de instalación de la cámara.

Utilizando un jabón disponible en el mercado, limpie la suciedad, la humedad y el aceite de la superficie donde acoplará la abrazadera de la cámara.

3 Si es necesario, separe la abrazadera de la cámara y ajuste su forma según la superficie donde se acoplará.

Abrazadera de la cámara

Ajuste la forma de la abrazadera de la cámara de modo que se acople a la posición de instalación de la cámara.

4 Monte la cámara sobre la abrazadera.

Tornillo (M3 × 5 mm)

Asegure la cámara sobre la abrazadera de la cámara con el tornillo de montaje. (2 ubicaciones en cada lado) Móntela de modo que el logotipo "KENWOOD" quede en la parte superior.

La cámara cuenta con dos orificios de seguridad en los lados y en la parte superior e inferior. Ajuste de acuerdo con el manual de instalación.

5 Fije la cámara provisionalmente con cinta o un material similar.

Usando un trozo de cinta, etc., fije la cámara temporalmente.

Instale la cámara en el centro del vehículo y no oculte la matrícula. Y también instale directamente hacia la dirección de avance/retroceso del vehículo. Procure no inclinar la cámara hacia otras direcciones del vehículo, etc.

6 Realice todas las conexiones necesarias.
7 Muestre la cámara de vídeo.

Antes de ver la cámara, aplique el freno de estacionamiento y ponga una cuña en las ruedas para que el vehículo permanezca inmóvil. Si no lo hace, podría producirse un accidente inesperado. Para la visualización del vídeo de la cámara, lea el manual de instrucciones de su monitor de vídeo. Ponga la palanca de cambio en la relación R (marcha atrás) para ver la imagen de la parte posterior del vehículo.

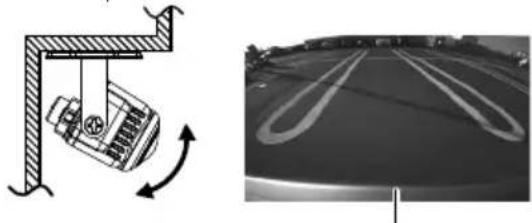

8 Ajuste el ángulo de la cámara.

Al ajustar el ángulo de la cámara, procure no tirar del cable de la cámara.

Ajuste el ángulo de tal manera que la parte trasera del vehículo o del parachoques pueda verse en la parte inferior del monitor.

Parte trasera del vehículo o parachoques

9 Después de ajustar el ángulo de la cámara apriete firmemente los tornillos de fijación.

Examine los tornillos de fijación de vez en cuando. Si están flojos, apriételos con firmeza.

10 Fije la cámara firmemente en su posición.

Retire la protección de papel de la cinta adhesiva de doble cara de la abrazadera de la cámara y pegue la cinta. Después de pegarla, empuje la abrazadera de la cámara con el dedo para comprobar que esté bien adherida.

No toque la superficie adhesiva con la mano y no retire y vuelva a pegar una cinta ya adherida, ya que la fuerza adhesiva se verá reducida y la abrazadera de la cámara podría desengancharse. Si es necesario, fije la abrazadera a la carrocería del vehículo utilizando el tornillo de fijación de la abrazadera de la cámara.

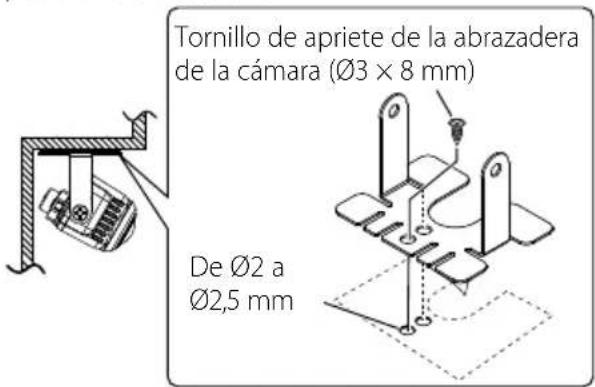

El soporte de la cámara tiene dos orificios para el tornillo. Seleccionar uno de ellos para ajustar la posición del accesorio.

Uso de un ojal

PRECAUCIÓN

• Cuando taladre un agujero en la carrocería del automóvil para montar la cámara, compruebe las posiciones de las líneas de fluido, depósitos, cableado eléctrico, etc. para asegurarse de que no haya interferencias o contacto con estos. De lo contrario, podría resultar en un incendio, una descarga eléctrica o un fallo de funcionamiento.
• Si es necesario un trabajo de perforación, asegúrese de usar gafas de protección para evitar que las virutas y los restos entren en sus ojos. De lo contrario, existe el riesgo de sufrir lesiones.

1 Taladre un agujero de Φ13 mm para el cableado.

2 Haga una muesca en el ojal adjunto y pase el conector del cable del lado de la cámara.

3 Impermeabilice el área del ojal en el lado interno de la puerta trasera con un sellador comercial o similar.

⚠ PRECAUCIÓN

• Si la llave del motor de su vehículo no incluye la posición ACC, bifurque el cable activado cuando la llave del motor esté en posición ON y conéctelo al cable de alimentación del accesorio.
• Antes de realizar las conexiones, compruebe que la llave del motor no esté introducida y desconecte el terminal (⊖) de la batería para evitar que se produzcan cortocircuitos.
• No doble el cable de la cámara a un diámetro de 40 mm o un radio de 20 mm o inferior.

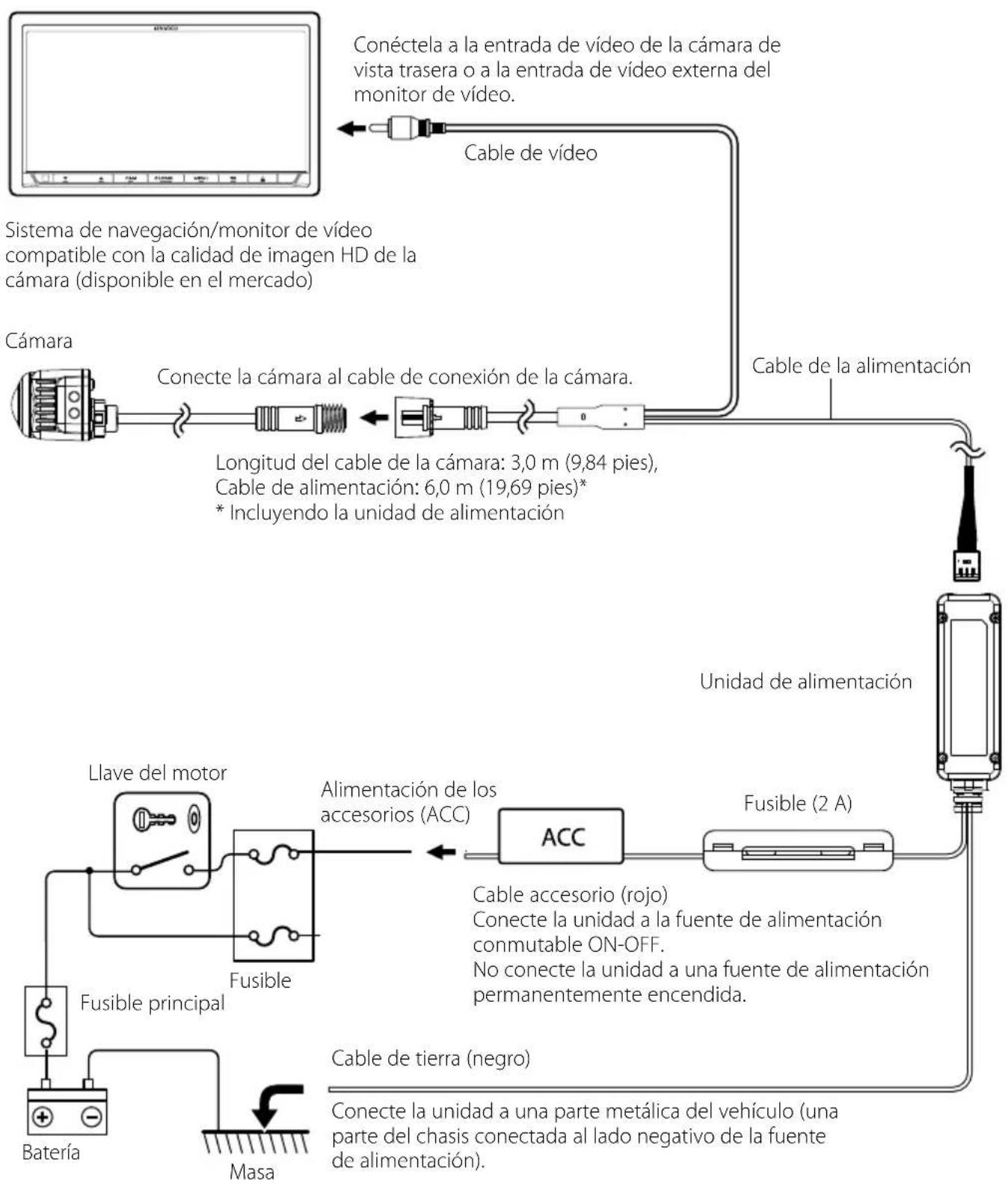

Conexiones básicas

Especificaciones

Unidad de la cámara

Lente

Gran angular,

Longitud focal 1,86 mm,

Valor F 2,0

Ángulos de visión

: Horizontal: 180°

: Vertical: 103°

Impermeable y a prueba de polvo: IP67

Sensor de la imagen

: Sensor CMOS de color de 1/3.8-pulgadas

Número de píxeles

: 1,3 megapíxeles

Iluminancia del objeto

Resolución: 1280 × 720

Velocidad de fotogramas: 30 fps

Salida I/F: HD-TVI

Salida de vídeo

: Imagen especular gran angular (para vista trasera)

Temperatura de funcionamiento

Unidad de alimentación

Tensión de funcionamiento: 12 V/24 V CC

Dimensiones (An. × Al. × Pr.)

(sin incluir los salientes)

• Una imagen especular es una imagen de vídeo en la que el lado izquierdo y el derecho se invierten como en la imagen vista en un retrovisor trasero o lateral.
• Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Información sobre el desecho de equipos eléctricos y electrónicos viejos (aplicable a países que han adoptado sistemas de recolección de residuos por separado)

Los productos con el símbolo (contenedor con ruedas tachado) no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos viejos deben reciclarse en una instalación capaz de manipular estos artículos y sus subproductos de desecho.

Póngase en contacto con su autoridad local para obtener detalles sobre cómo localizar la instalación de reciclaje más cercana a usted.

Un reciclaje y eliminación de residuos adecuados ayudarán a conservar los recursos y evitarán efectos perjudiciales para nuestra salud y el medio ambiente.

AVISO

: Sensor CMOS a cores de 1/3,8 polegadas

Número de pixels

: 1,3 Mega pixels
