CMOS-740HD - Dashcam KENWOOD - Kostenlose Bedienungsanleitung

Marke	Kenwood
Modell	CMOS-740HD
Produkttyp	Rückfahrkamera (eingebaut)
Abmessungen (Kamera)	31,1 × 23,0 × 25,2 mm
Gewicht (Kamera)	33,2 g (ohne Kabel)
Stromversorgung	12 V / 24 V DC
Bildsensor	CMOS Farbe 1/3,8"
Pixelanzahl	1,3 Megapixel
Auflösung	1280 × 720
Bildfrequenz	30 fps
Objektiv	Weitwinkel, Brennweite 1,86 mm, F2.0
Blickwinkel	Horizontal: 180°, Vertikal: 103°
Videoausgang	HD-TVI, gespiegeltes Bild (Spiegel)
Schutzart	IP67
Betriebstemperatur	-30 °C bis +85 °C
Mindestbeleuchtungsstärke	1,0 Lux
Kabellänge Kamera	3,0 m
Länge Stromversorgungskabel	6,0 m (mit Netzteil)
Abmessungen Netzteil	69,2 × 23,6 × 15,5 mm
Sicherung	2 A
Reinigung	Weiches Tuch oder Silikontuch; Alkohol und Lösungsmittel vermeiden
Installation	Von einem Fachmann durchführen lassen
Sicherheit	Nicht mit Hochdruckreiniger waschen; Halterung vor Fahrt überprüfen
Mitgeliefertes Zubehör	Kamera, Stromkabel, Netzteil, Halterung, Schrauben, Kabeldurchführung, Kabelbinder

Häufig gestellte Fragen - CMOS-740HD KENWOOD

Wie installiere ich die CMOS-740HD Kamera?

Die Installation muss von einem Fachmann durchgeführt werden. Trennen Sie die Batterie, führen Sie die Anschlüsse (Masse, ACC, Video) durch und montieren Sie die Kamera in der Mitte des Fahrzeugs. Ziehen Sie die Schrauben nach Einstellung des Winkels fest.

Wie groß ist der Blickwinkel der Kamera?

Die Kamera bietet einen horizontalen Winkel von 180° und vertikalen von 103° mit einem Weitwinkelobjektiv.

Ist die Kamera wasserdicht?

Ja, sie ist nach IP67 zertifiziert, wasser- und staubdicht.

Kann ich diese Kamera mit jedem Monitor verwenden?

Der Ausgang ist HD-TVI. Stellen Sie sicher, dass Ihr Monitor mit diesem Format und der HD-Qualität kompatibel ist.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Reiben Sie nicht mit einem rauen Tuch und verwenden Sie keine Lösungsmittel wie Alkohol.

Warum ist das Bild umgekehrt?

Das Bild ist absichtlich gespiegelt, um das Rangieren beim Rückwärtsfahren wie in einem Rückspiegel zu erleichtern.

Welche Art von Sicherung verwenden?

Verwenden Sie eine Sicherung mit 2A, identisch zur mitgelieferten. Ersetzen Sie sie niemals durch eine andere Größe.

Wo montiere ich die Kamera?

Montieren Sie sie hinten am Fahrzeug, mittig, ohne das Kennzeichen zu verdecken. Die Oberfläche muss sauber und trocken sein.

Funktioniert die Kamera bei Nacht?

Die Mindestbeleuchtungsstärke beträgt 1 Lux, was eine gute Sichtbarkeit bei schwachem Licht ermöglicht, jedoch nicht bei völliger Dunkelheit.

Was tun, wenn das Bild nicht angezeigt wird?

Überprüfen Sie die Anschlüsse (Strom, Video), ob der Monitor auf dem richtigen Eingang ist und ob der Rückwärtsgang eingelegt ist. Kontrollieren Sie auch die Sicherung.

BEDIENUNGSANLEITUNG CMOS-740HD KENWOOD

UNIVERSAL RÜCKFAHRKAMERA

BEDIENUNGSANLEITUNG

UNIVERSELE ACHTERUITRIJCAMERA

GEBRUIKSAANWIJZING

TELECAMERA PER RETROMARCIA UNIVERSALE

ISTRUZIONI PER L'USO

CÁMARA DE VISTA TRASERA UNIVERSAL

Konformitätserklärung in Bezug auf die EMV-Richtlinie 2014/30/EU

Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, NIEDERLANDE

Zur Vermeidung von Bränden und Verletzungen beachten Sie bitte die folgenden Hinweise:

• Stellen Sie sicher, dass keine Metallgegenstände (Münzen, Nadeln, Werkzeuge usw.) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Für Montage und Verkabelung dieses Produkts sind die Fähigkeiten und die Erfahrung eines Fachmanns erforderlich. Zu Ihrer eigenen Sicherheit sollten Sie einen Spezialisten mit der Montage des Geräts betrauen.
• Wenn Sie ein Loch für die Installation der Kamera bohren, überprüfen Sie die Lage von Rohren, Tanks und Kabeln, und berühren Sie sie nicht. Andernfalls kann es zu einem Brand kommen.
• Wenn Sie mit einem Bohrer ein Loch bohren, verwenden Sie eine Schutzbrille, um Ihre Augen zu schützen.

⚠️ ACHTUNG

Zur Vermeidung von Schäden am Produkt sind folgende Vorsichtsmaßnahmen zu treffen:

• Betreiben Sie das Gerät ausschließlich mit einem Netzteil mit einer negativen Spannungsstärke von 12 V/24 V DC.
• Wenn Sie eine Sicherung ersetzen, verwenden Sie ausschließlich Sicherungen mit den angegebenen Werten. Die Verwendung einer Sicherung mit falschen Werten kann zur Fehlfunktion des Geräts führen.
• Verwenden Sie für den Einbau ausschließlich die mitgelieferten Schrauben. Verwenden Sie ausschließlich die mitgelieferten Schrauben. Die Verwendung der falschen Schrauben kann zur Beschädigung des Geräts führen.

HINWEIS

• Dieses Produkt ist eine Kamera, die Spiegelbilder darstellt (links und rechts invertiert).
• Der Fernseher kann an einen RCA-Videoeingang angeschlossen werden, der mit der Bildqualität der HD-Kamera kompatibel ist. Überprüfen Sie jedoch, ob das von Ihnen verwendete Fernsehgerät über eine Rückwärtsgang-Aktivierungsfunktion verfügt.
• Dieses Produkt ist als Ergänzung der rückwärtigen Sicht des Fahrers konzipiert. Allerdings zeigen die Bilder der Kamera nicht alle Gefahren und Hindernisse. Sehen Sie deshalb bei der Rückwärtsfahrt trotzdem nach hinten, um Verkehrssituation zu kontrollieren.
• Dieses Produkt verfügt über ein Weitwinkelobjektiv, welches die Nahansicht breit und die Weitansicht schmal darstellt. Dadurch kann die Einschätzung von Entfernungen beeinträchtigt werden. Sehen Sie deshalb bei der Rückwärtsfahrt trotzdem nach hinten, um Verkehrssituation zu kontrollieren.

• Waschen Sie Ihr Auto nicht in einer automatischen Waschanlage oder mit einem Hochdruck-Wasserstrahl, da andernfalls Wasser in die Kamera eindringen oder diese sogar abfallen könnte.

• Überprüfen Sie die Halterung der Kamera vor Fahrtbeginn. Sitzen die Schrauben fest?

• Ist die Halterung der Kamera fest angebracht?
• Wenn sich die Rückfahrkamera während der Fahrt löst, kann dadurch ein Unfall verursacht werden.
• Vor der endgültigen Montage des Geräts sollte die Verkabelung provisorisch angeschlossen werden. Dabei ist darauf zu achten, dass alles korrekt angeschlossen ist und Gerät sowie System funktionieren.
• Bei der Montage des Geräts ist darauf zu achten, dass keines der Kabel zwischen dem Gerät und den umliegenden Metallteilen oder Verschraubungen eingeklemmt wird.
• Das Gerät nicht in der Nähe der Heizungsöffnung anbringen, da es dort von der abgehenden Wärme beeinträchtigt wird. Des Weiteren ist von einer Montage in Türnähe abzusehen, da die Kamera dort dem Regenwasser ausgesetzt ist. (Das Gerät nie an den oben genannten Orten montieren, da sonst die Gefahr einer Fehlfunktion durch hohe Temperaturen besteht.)
• Bevor Sie Montagelöcher bohren, sollten Sie die Stelle der Bohrung überprüfen. Achten Sie dabei darauf, nicht etwa in die elektrische Verkabelung, die Kraftstoff- oder Bremsleitung oder sonstige wichtige Teile zu bohren.
• Wenn dieses Gerät in der Fahrgastzelle montiert ist, achten Sie auf eine stabile Befestigung, so dass es sich bei der Fahrt nicht lösen und Verletzungen oder Unfälle hervorrufen kann.
• Wenn dieses Gerät unter dem Vordersitz montiert ist, achten Sie darauf, dass die Sitzbewegungen dadurch nicht eingeschränkt werden. Verlegen Sie alle Kabel und Leitungen sorgfältig um den Schiebe-Mechanismus des Sitzes, so dass sie sich nicht im Mechanismus verfangen oder durch ihn gequetscht werden, da dadurch ein Kurzschluss verursacht werden könnte.

Pflege und Wartung

• Wenn das Produkt verschmutzt ist, wischen Sie es mit einem Silikontuch oder einem weichen Tuch ab. Wenn es stark verschmutzt ist, wischen Sie es bitte mit einem mit Neutralreiniger befeuchteten Tuch ab und entfernen Sie anschließend die Reinigungsmittelreste. Verwenden Sie kein hartes Tuch bzw. Lösungsmittel wie z.B. Lackverdünner oder Alkohol. Dies kann zu Kratzern, Verformungen bzw. zu einer Beschädigung der Kamera führen.
• Wenn ein Bestandteil des Objektivs verschmutzt ist, wischen Sie es sanft mit einem weichen, mit Wasser angefeuchteten Tuch ab. Verwenden Sie kein trockenes Tuch, um ein Zerkratzen des Objektivs zu vermeiden.

Hinweise zum Einbau

Dieser Abschnitt richtet sich an den professionellen Installateur. Überlassen Sie die Verkabelung und Montage aus Sicherheitsgründen Fachleuten. Wenden Sie sich an den Autoradio-Händler.

1 Um einen Kurzschluss zu vermeiden, ziehen Sie den Schlüssel aus dem Zündschloss und trennen Sie die ⊖-Batterie.

2 Stellen Sie sicher, dass Sie bei jedem Gerät die Ein- und Ausgangskabel richtig anschließen.
3 Schließen Sie die Kabel des Kabelbaums in der folgenden Reihenfolge an: Masse, Zündung und Kamera.
4 Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
5 Schließen Sie die ⊖-Batterie wieder an.

⚠️ ACHTUNG

• Wenn Sie das Zündkabel (Rot) and das Fahrzeug-Chassis (Masse) anschließen, können Sie dadurch einen Kurzschluss und in der Folge ein Feuer verursachen. Schließen Sie diese Kabel stets an die Stromquelle an, die sich in der Sicherungsdose befindet.
• Umgehen Sie beim Anschluss des Zündkabels (Rot) nicht die Sicherung. Beim Anschluss der Kabel an die Stromquelle ist die Sicherung mit einzubinden.

⚠️ ACHTUNG

• Sollte die Zündung Ihres Fahrzeugs keine ACC-Stellung besitzen, schließen Sie die Zündkabel an eine Stromquelle an, die mit dem Zündschlüssel ein- und ausgeschaltet werden kann. Wenn Sie das Zündkabel an eine Konstantspannungs-Stromquelle, wie z. B. einem Batteriekabel, anschließen, kann sich die Batterie entleeren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte sich nicht berühren und einen Kurzschluss verursachen. Ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit den gleichen Nenngrößen.
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband oder ähnlichem Material. Um einen Kurzschluss zu vermeiden, entfernen Sie nicht die Kappen an den Enden der nicht angeschlossenen Kabel oder der Anschlussklemmen.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
  • Die Montage ist so vorzunehmen, dass die rückwärtige Sicht nicht behindert wird.
  • Die Montage ist so vorzunehmen, dass das Gerät nicht an der Fahrzeugseite herausragt.
• Nehmen Sie die Montage nicht bei Regen oder Nebel vor.
• Bei hoher Luftfeuchtigkeit ist die Montageoberfläche vor der Montage zu trocknen.
• Feuchtigkeit auf der Montageoberfläche verringert die Haftung und führt möglicherweise zum Abfallen des Geräts.
• Bringen Sie die Halterung der Kamera nicht an Glasflächen oder mit Fluorharz behandelten Fahrzeugflächen an.

• Beachten Sie folgende Hinweise, um ein Abfallen der Rückfahrkamera zu vermeiden:

• Das Gerät nicht mit Wasser behandeln.

• Das Gerät nicht dem Regen aussetzen.
• Das Gerät nicht unnötiger Gewaltanwendung aussetzen.

• Die Stellen gründlich reinigen, an denen Klebeband zur Befestigung des Geräts benutzt wird.

• Nähere Informationen zum korrekten Anschluss der anderen Geräte finden Sie in der Bedienungsanleitung. Nehmen Sie diese Anschlüsse vor.

• Sichern Sie die Verkabelung mit Kabelklemmen oder Klebeband. Zum Schutz der Verkabelung können Sie an den Stellen Klebeband um die Kabel wickeln, wo sie Metallteile berühren.
• Gehen Sie beim Verlegen und Sichern der Verkabelung so vor, dass die Kabel keine beweglichen Teile, wie Gangschaltung, Handbremse oder Sitzschienen berühren können.
• Verlegen Sie die Kabel nicht an Stellen, an denen es heiß werden kann, wie beispielsweise der Heizungsöffnung. Wenn die Isolierung der Verkabelung schmilzt oder einreißt, besteht Kurzschluss-Gefahr bei der Berührung mit der Fahrzeugkarosserie.
• Achten Sie beim Ersetzen der Sicherung auf die Verwendung einer Sicherung mit den in der Sicherungsfassung vorgeschriebenen Werten.
• Um Störungen zu minimieren, sollten TV-Antennenkabel, Radio-Antennenkabel und RCA-Kabel so weit entfernt voneinander wie möglich verlegt werden.
• Verlegen Sie die Kabel nicht in der Nähe von Stellen, an denen es heiß werden kann. Verwenden Sie für die Verkabelung im Motorraum Wellrohre. Wenn ein Kabel mit einer Stelle des Fahrzeugs, an der es heiß werden kann, in Berührung kommt, ist es möglich, dass die Ummantelung schmilzt. Es kann zu einem Kurzschluss und in Folge zu Bränden oder elektrischen Schlägen kommen.

Zubehör

Kamera (3,0 m)......1 Netzkabel	(6,0 m [1])...... 1
Netzteil......1	Kamerahalterung......1
Schraube (M3 × 5 mm)...... 2 Klemmschraube derKamerahalterung(∅3 × 8 mm)...... 1
Tülle...... 1 Band......1

[1] Einschließlich dem Netzteil

Empfohlene Einbauposition

Beispiele für die korrekte Installation der Kamera am Heck des Fahrzeugs

Kamera so anbringen, dass das Logo "KENWOOD" sich oben befindet.

Kamera einbauen/Kamerawinkel einstellen

1 Legen Sie die Einbauposition für die Kamera fest.
2 Reinigen Sie die Montagefläche.

Verwenden Sie ein handelsübliches Reinigungsmittel, um Verschmutzungen, Feuchtigkeit und Öl von der Stelle zu entfernen, an der die Halterung der Kamera angebracht werden soll.

3 Entfernen Sie bei Bedarf die Kamerahalterung von der Kamera und passen Sie die Form der Halterung der Montagefläche an.

Passen Sie die Form der Kamerahalterung gemäß der Einbauposition der Kamera an.

Kamerahalterung

4 Bringen Sie die Kamera an der Kamerahalterung an.

Befestigen Sie die Kamera mit der Befestigungsschraube an der Kamerahalterung. (2 Stellen auf jeder Seite) Kamera so anbringen, dass das Logo "KENWOOD" sich oben befindet.

Schraube (M3 × 5 mm)

Die Kamera hat oben und unten seitlich zwei Befestigungslöcher.

Bitte entsprechend der Installation anpassen.

5 Befestigen Sie die Kamera provisorisch mit Klebeband o.Ä.

Befestigen Sie die Kamera vorübergehend mit einem Stück Klebeband usw.

Installieren Sie die Kamera in der Mitte des Fahrzeugs und verdecken Sie das Nummernschild nicht. Und auch gerade in Vorwärts-/Rückwärtsrichtung des Fahrzeugs einbauen. Vermeiden Sie eine Neigung der Kamera in andere Richtungen.

6 Nehmen Sie alle erforderlichen Anschlüsse vor.
7 Lassen Sie das von der Kamera aufgenommene Video anzeigen.

Ziehen Sie die Feststellbremse an und verkeilen Sie die Räder, um zu verhindern dass das Fahrzeug sich bewegt, bevor Sie die Kamerabilder ansehen. Andernfalls kann es zu einem unvorhergesehenen Unfall kommen. Lesen Sie zur Anzeige des Kameravideos die Bedienungsanleitung Ihres Videomonitors. Stellen Sie den Schalthebel auf R (Rückwärtsgang), um das Bild der Fahrzeugrückseite anzusehen.

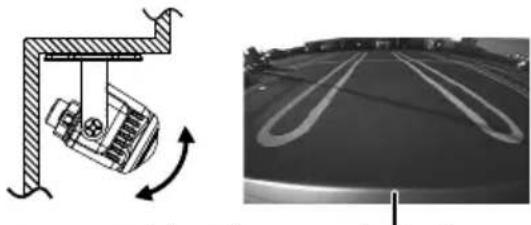

8 Stellen Sie den Kamerawinkel ein.

Achten Sie beim Einstellen des Kamerawinkels darauf, dass das Kamerakabel nicht gespannt wird. Stellen Sie den Winkel so ein, dass das Heck des Fahrzeugs oder die Stoßstange unten auf dem Monitor sichtbar sind.

Hinterer Teil des Fahrzeugs oder Stoßstange

9 Ziehen Sie nach dem Einstellen des Kamerawinkels die Befestigungsschrauben fest an.

Die Befestigungsschrauben sollten hin und wieder kontrolliert werden. Ziehen Sie sie fest an, wenn sie sich gelockert haben.

10 Bringen Sie die Kamera fest in ihrer Position an.

Ziehen Sie das Schutzpapier vom doppelseitigen Klebeband an der Kamerahalterung ab und bringen Sie die Halterung an. Drücken Sie die Kamerahalterung anschließend mit dem Finger fest, um eine gute Haftung sicherzustellen. Berühren Sie die Klebefläche nicht mit der Hand. Verwenden Sie außerdem kein Klebeband, das Sie bereits an einer anderen Stelle aufgeklebt und abgezogen haben. Dies beeinträchtigt die Haftfestigkeit und kann dazu führen, dass die Kamerahalterung sich löst. Befestigen Sie die Halterung bei Bedarf mit der entsprechenden Klemmschraube an der Fahrzeugkarosserie. Die Kamerahalterung hat zwei Löcher für die Schraube. Wählen Sie eine davon aus, um sie an die Position des Zubehörteils anzupassen.

Mit einer Tülle

⚠️ ACHTUNG

• Wenn Sie ein Loch in die Karosserie bohren, um die Kamera zu montieren, überprüfen Sie die Positionen der Flüssigkeitsleitungen, Tanks, elektrischen Leitungen usw., um sicherzustellen, dass diese nicht gestört oder berührt werden. Andernfalls kann es zu einem Brand, Stromschlag oder einer Fehlfunktion kommen.
• Wenn Bohrarbeiten erforderlich sind, tragen Sie unbedingt eine Schutzbrille, um zu verhindern, dass Späne und Fremdkörper in Ihre Augen gelangen. Ansonsten besteht Verletzungsgefahr.

1 Bohren Sie ein Loch von Φ13 mm für die Verkabelung.

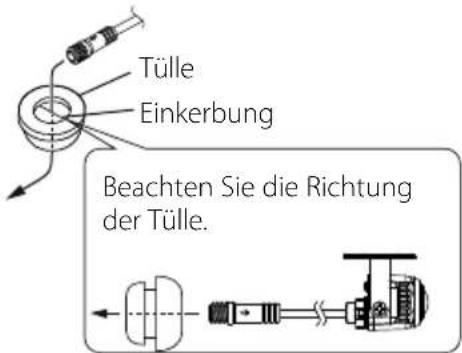

2 Machen Sie eine Kerbe in der beiliegenden Tülle und führen Sie den kameraseitigen Kabelstecker durch diese.

3 Den Tüllenbereich an der Innenseite der Hintertür mit einem handelsüblichen Dichtmittel oder Ähnlichem abdichten.

⚠️ ACHTUNG

• Wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung hat, verzweigen Sie den Draht, der unter Spannung steht, wenn die Zündung eingeschaltet ist, und schließen Sie ihn an das Zubehör-Stromversorgungskabel an.
• Bevor Sie mit den Anschlüssen fortfahren, stellen Sie sicher, dass der Zündschlüssel nicht steckt und trennen Sie den Minuspol (⊖) von der Batterie ab, um Kurzschlüsse zu vermeiden.
• Biegen Sie das Kamerakabel nicht bis zu einem Durchmesser von 40 mm oder einen Radius von 20 mm oder weniger.

Grundanschlüsse

Technische Daten

Kameraeinheit

Objektiv

Weitwinkel,

Brennweite 1,86 mm,

F-Wert 2,0

Blickwinkel

: Horizontal: 180°

: Vertikal: 103°

Wasserdicht und staubdicht: IP67

Bildsensor: 1/3.8-Zoll-Farb-CCD-Sensor

Pixel-Anzahl

: 1,3 Megapixel

Objektbeleuchtung

: 1,0 Lux bis 100 k Lux

Auflösung: 1280 × 720

Bildrate: 30 fps

Ausgabe I/F: HD-TVI

Video-Ausgabe

: Weitwinkel-Spiegelbild (für rückwärtige Sicht)

Betriebstemperatur

:-30 °C bis +85 °C

Abmessungen (W × H × D)

Betriebsspannung: DC 12 V/24 V

Abmessungen (W × H × D)

• "Spiegelbild" bedeutet, dass auf dem Videobild genau wie im Rück- oder Seitenspiegel Links und Rechts umgekehrt wird.
  • Die technischen Daten können ohne vorherige Ankündigung geändert werden.

Informationen zur Entsorgung von Elektro- und Elektronikaltgeräten (gültig für Länder, die getrennte Abfallsammelsysteme eingeführt haben)

Produkte mit dem Symbol (durchgestrichene Mülltonne) dürfen nicht über den Hausmüll entsorgt werden. Alte elektrische und elektronische Geräte sollten in einer Einrichtung recycelt werden, die in der Lage ist, diese Gegenstände und ihre Abfallnebenprodukte zu handhaben. Wenden Sie sich an Ihre örtliche Behörde, um Einzelheiten zur Suche nach einer Recycling-Einrichtung in Ihrer Nähe zu erfahren. Eine ordnungsgemäße Wiederverwertung und Abfallentsorgung trägt zur Schonung der Ressourcen bei und verhindert schädliche Auswirkungen auf unsere Gesundheit und Umwelt.
