Merk	Kenwood
Model	CMOS-740HD
Producttype	Camera achteruit (ingebouwd)
Afmetingen (camera)	31,1 × 23,0 × 25,2 mm
Gewicht (camera)	33,2 g (zonder kabel)
Voeding	12 V / 24 V DC
Beeldsensor	CMOS kleur 1/3,8"
Aantal pixels	1,3 megapixel
Resolutie	1280 × 720
Beeldfrequentie	30 fps
Lens	Groothoek, brandpuntsafstand 1,86 mm, F2.0
Kijkhoeken	Horizontaal: 180°, Verticaal: 103°
Video-uitgang	HD-TVI, omgekeerd beeld (spiegel)
Waterdichtheid	IP67
Bedrijfstemperatuur	-30 °C tot +85 °C
Minimale verlichtingssterkte	1,0 lux
Lengte camerakabel	3,0 m
Lengte voedingskabel	6,0 m (met blok)
Afmetingen voedingseenheid	69,2 × 23,6 × 15,5 mm
Zekering	2 A
Reiniging	Zachte doek of siliconendoek; vermijd alcohol en oplosmiddelen
Installatie	Toevertrouwen aan een professional
Veiligheid	Niet wassen met hogedrukreiniger; controleer de steun voor het rijden
Meegeleverde accessoires	Camera, voedingskabel, voedingseenheid, steun, schroeven, kabeldoorvoer, kabelbinder

Veelgestelde vragen - CMOS-740HD KENWOOD

Hoe installeer ik de CMOS-740HD camera?

De installatie moet door een professional worden uitgevoerd. Koppel de accu los, maak de aansluitingen (aarde, ACC, video) en monteer de camera in het midden van het voertuig. Draai de schroeven vast na het afstellen van de hoek.

Wat is de kijkhoek van de camera?

De camera biedt een horizontale hoek van 180° en een verticale hoek van 103°, met een groothoeklens.

Is de camera waterdicht?

Ja, hij is gecertificeerd IP67, bestand tegen water en stof.

Kan ik deze camera met elke monitor gebruiken?

De uitgang is HD-TVI. Zorg ervoor dat uw monitor compatibel is met dit formaat en de HD-kwaliteit.

Hoe maak ik de lens van de camera schoon?

Gebruik een zachte, licht vochtige doek. Wrijf niet met een ruwe doek en gebruik geen oplosmiddelen zoals alcohol.

Waarom is het beeld omgekeerd?

Het beeld is bewust in spiegelbeeld om manoeuvres achteruit te vergemakkelijken, zoals in een achteruitkijkspiegel.

Welk type zekering moet ik gebruiken?

Gebruik een zekering van 2A identiek aan de meegeleverde. Vervang nooit door een andere waarde.

Waar monteer ik de camera?

Installeer deze aan de achterkant van het voertuig, in het midden, zonder de kentekenplaat te blokkeren. Het oppervlak moet schoon en droog zijn.

Werkt de camera 's nachts?

De minimale verlichtingssterkte is 1 lux, wat een goede zichtbaarheid bij weinig licht mogelijk maakt, maar niet in volledige duisternis.

Wat te doen als het beeld niet verschijnt?

Controleer de aansluitingen (voeding, video), of de monitor op de juiste ingang staat en of de achteruitversnelling is ingeschakeld. Controleer ook de zekering.

GEBRUIKSAANWIJZING CMOS-740HD KENWOOD

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPAN

EU-vertegenwoordiger:

JVCKENWOOD Europa B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, NEDERLAND

Neem de volgende voorzorgsmaatregelen om persoonlijk letsel of brand te voorkomen:

• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• De installatie en bedrading van dit product moet worden uitgevoerd door een deskundig persoon. Laat een gespecialiseerd technicus het apparaat installeren zodat uw veiligheid niet in gevaar komt.
• Als u een gat maakt om de camera te installeren, zoek dan naar de locatie van leidingen, tanks en kabels en vermijd contact. Anders kan dit brand veroorzaken.
• Wanneer u met een boor een gaat maakt, dient u een bril te dragen om uw ogen te beschermen.

⚠ OPGELET

Neem de volgende voorzorgsmaatregelen om schade aan het product te voorkomen:

• Zorg dat het apparaat geaard is aan een negatieve 12 V/24 V-gelijkstroomvoeding.
• Gebruik, bij het vervangen van een zekering, alleen een nieuwe zekering met de voorgeschreven waarde. Als u een verkeerde zekering gebruikt, kan er mogelijk een storing optreden in het apparaat.
• Gebruik bij het installeren uitsluitend de bijgeleverde schroeven. Gebruik uitsluitend de bij het toestel geleverde schroeven. Het toestel wordt mogelijk beschadigd door gebruik van andere schroeven.

OPMERKING

• Dit product is een camera die is spiegelbeelden weergeeft (links en rechts omgekeerd).
• De tv kan worden aangesloten op een RCA-videoingang die compatibel is met de beeldkwaliteit van een HD-camera, maar controleer of de tv die u gebruikt een omkeeractiveringsfunctie heeft.
• Dit product is ontworpen om de chauffeur te ondersteunen bij het achteruitrijden, maar de camerabeelden laten niet alle gevaren en obstakels zien. Kijk voor de zekerheid achter u bij het achteruitrijden.
• Dit product is uitgerust met een groothoeklens, dus het beeld dichtbij is breed en het beeld veraf is smal, waardoor een onjuist gevoel voor afstand kan ontstaan. Kijk voor de zekerheid achter u bij het achteruitrijden.
• Laat uw auto niet wassen in de autowasinstallatie of met water onder hoge druk aangezien dit ertoe kan leiden dat water de camera binnendringt of de camera op de grond valt.
• Controleer of de camerabeugel goed is bevestigd voordat u gaat rijden. Zitten de schroeven los?
• Zit de camerabeugel stevig vast?

• Als de achteruitrijcamera tijdens het rijden losraakt, kan dit een ongeval veroorzaken.

• Voordat u het apparaat definitief installeert, sluit u eerst tijdelijk de draden aan om te controleren of alles goed is bevestigd en of de camera en het systeem werken.

• Bij het monteren van deze camera moet u ervoor zorgen dat er geen kabels tussen de camera en het omringende metaal of de aansluitingen bekneld raken.
• Monteer de camera niet in de buurt van de verwarmingsuitlaat, waar deze beschadigd kan raken door de warmte of bij de portieren, waar regenwater op de camera kan spatten. (Installeer de camera nooit op de bovengenoemde locaties vanwege het gevaar van storingen ten gevolge van hoge temperaturen.)
• Controleer, voordat u montagegaten gaat boren, altijd de plek achter de locatie waar u wilt gaan boren. Boorniet in de brandstofleiding, remleiding, elektrische bedrading of andere belangrijke onderdelen.
• Als de camera wordt geïnstalleerd in het interieur, verankert u deze stevig zodat het apparaat niet kan losraken terwijl het voertuig in beweging is en letsel of een ongeval kan veroorzaken.
• Als de camera onder een van de voorstoelen wordt gemonteerd, controleert u of deze stoel nog vooruit of achteruit kan worden verplaatst. Leid alle kabels en snoeren zorgvuldig rond het schuifmechanisme zodat zij niet bekneld kunnen raken in het mechanisme en kortsluiting veroorzaken.

Verzorging en onderhoud

• Als het product vuil wordt, neemt u het af met een siliconendoek of een zachte doek. Als het ernstig vervuild is, verwijdert u de vlek met een doekje dat bevochtigd is met een neutraal reinigingsmiddel en neemt u het reinigingsmiddel vervolgens af. Gebruik geen harde doeken en/of vluchtige vloeistof, zoals verdunner of alcohol. Deze kunnen krassen, vervormingen, aantastingen en/of schade veroorzaken.
• Wanneer een lensonderdeel vuil wordt, veegt u deze voorzichtig af met een zachte doek, bevochtigd met water. Niet met een droge doek wrijven om krassen op de lens te vermijden.

Installatieprocedure

Dit paragraaf is voor de professionele installateur. Voor de veiligheid dient u bedrading en montage over te laten aan professionals. Neem contact op met de autoradiodealer.

1 Voorkom kortsluiting door de sleutel uit het contactslot te halen en de accu los te koppelen.
2 Verbind de juiste in- en uitgangskabels van elk toestel.
3 Sluit de draden in de kabelboom aan. Doe dit in de onderstaande volgorde: massa, ontsteking en cameratoestel.

4 Installeer het toestel in uw auto.

5 Sluit de ⊖ accu weer aan.

⚠ WAARSCHUWING

• Als u de ontstekingsdraad (rood) aansluit op het autochassis (aarde), kan er kortsluiting en vervolgens brand ontstaan. Sluit deze kabels altijd aan op de voedingsbron die via de zekeringkast loopt.
• Knip de zekering niet los van de ontstekingsdraad (rood). De voeding moet via de zekering worden aangesloten op de draden.

!OPGELET

• Als het contactslot van uw auto geen ACC-stand heeft, sluit u de ontstekingsdraad aan op een voedingsbron die met de contactsleutel kan worden in- en uitgeschakeld. Als u de ontstekingsdraad aansluit op een voedingsbron met een constante spanningsbron, zoals bij accukabels, raakt de accu mogelijk uitgeput.
• Als de zekering is doorgebrand, controleert u eerst of de kabels elkaar niet raken en zo een kortsluiting veroorzaken en vervangt u vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.
• Isoleer niet-aangesloten kabels met isolatieband of ander geschikt materiaal. Voorkom kortsluiting door de kapjes op de uiteinden van de niet-aangesloten kabels of aansluitingen niet te verwijderen.

- Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.

- Installeer de camera zodanig dat het zicht door de achterruit niet wordt belemmerd.

- Installeer de camera zodanig dat deze niet aan de zijkant van de auto uitsteekt.

- Installeer de camera niet als het regent of mistig is.

- Als de luchtvochtigheid hoog is, droogt u het oppervlak af waarop de camera moet worden bevestigd, voordat u tot installatie overgaat.

- Vocht op het bevestigingsoppervlak vermindert de kleefkracht, waardoor de camera kan losschieten.

- Bevestig de camerabeugel niet op onderdelen van de carrosserie die zijn behandeld met fluorkoolstofhars of op glas.

- Dit kan tot gevolg hebben dat de achteruitrijcamera er af valt.

• Giet geen water over de camera.
• Stel de camera niet bloot aan regen.
• Ga niet onnodig ruw om met de camera.
• Maak de camera grondig schoon bij gebruik van tape om het apparaat vast te zetten.

- Raadpleeg de instructiehandleiding voor nadere details over het aansluiten van andere camera's en voer vervolgens de aansluiting op correcte wijze uit.

• Bevestig de draden met kabelklemmen of kleefband. Bescherm de bedrading door er kleefband omheen te wikkelen op plaatsen waar de bedrading metalen onderdelen raakt.
• Leid alle draden zodanig dat zij geen bewegende delen, zoals de versnellingspook, handrem of stoelrails, kunnen raken en zet ze vast.
• Leid de draden niet langs plekken die heet worden, zoals onder de verwarmingsuitlaat. Als de isolatie van de bedrading smelt of beschadigd raakt, bestaat er het gevaar dat de bedrading kortsluiting maakt tegen het chassis.
• Zorg er bij het vervangen van de zekering voor dat u alleen zekeringen gebruikt met de waarde die staat aangegeven op de zekeringhouder.
• U kunt de hoeveelheid ruis tot een minimum beperken door de kabel voor de televisieantenne, de kabel voor de radioantenne en de RCA-kabel zo ver mogelijk uit elkaar te plaatsen.
• Leg de snoeren dusdanig aan dat gebieden met hoge temperaturen worden vermeden. Gebruik ribbelbuizen voor bedrading in de motorruimte. Wanneer een draad contact maakt met een heet gedeelte van de auto, kan de mantel smelten en kortsluiting veroorzaken, wat kan leiden tot een brand of gevaar van elektrische schokken.

Accessoires

Camera (3,0 m)......1 Voedingskabel (6,0 m [1])......1
Voedingseenheid......1	Camerabeugel......1
Schroef (M3 × 5 mm)......2 Klemschroef camerabeugel(∅3 × 8 mm)......1
Tule......1 Band......1

[1] Inclusief de voedingseenheid

Aanbevolen inbouwpositie

Voorbeelden van correcte installatie van de camera aan de achterzijde van het voertuig

Inbouwpositie

"KENWOOD"-logo aan de

bovenkant zichtbaar is.

De camera inbouwen/de camerahoek afstellen

1 Bepaal de inbouwpositie van de camera.
2 Maak de inbouwpositie van de camera schoon.

Met behulp van een in de handel verkrijgbaar reinigingsmiddel verwijdert u vuil, vocht en olie van het oppervlak waarop de camerabeugel moet worden bevestigd.

3 Indien noodzakelijk, maakt u de camerabeugel los van de camera en past u de vorm aan het oppervlak aan waarop de beugel moet worden gemonteerd.

Camerabeugel

Pas de vorm van de camerabeugel aan, zodat hij afgesteld is op de inbouwpositie van de camera.

4 Monteer de camera op de camerabeugel.

Schroef
(M3 × 5 mm)

Bevestig de camera met de schroef op de beugel. (2 locatie aan beide zijden)

Monteer de camera dusdanig, dat het "KENWOOD"-logo aan de bovenkant zichtbaar is.

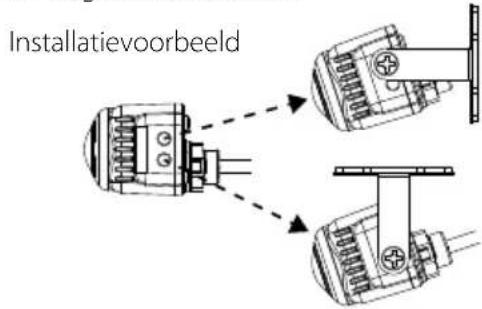

De camera heeft twee bevestigingsgaten aan de zijkant aan de boven- en onderkant.

Pas aan volgens de installatie.

5 Zet de camera tijdelijk vast met tape o.i.d. Zet de camera tijdelijk vast met een stuk tape, enz.

Plaats de camera in het midden van het voertuig en niet voor het nummerbord. En plaats hem ook recht in de voorwaartse/achterwaartse richting van het voertuig. Voorkom dat de camera in de andere richtingen van de auto enz. wordt gebogen.

6 Voer alle noodzakelijke aansluitingen uit.
7 Geef het videobeeld van de camera weer.

Voordat u de camera gaat bekijken, trekt u de handrem aan en blokkeert u de wielen, zodat de auto niet kan bewegen. Anders kan er een onverwacht ongeluk gebeuren.

Lees de instructiehandleiding van uw videobeeldscherm voor weergave van het camerabeeld.

Zet de transmissiehendel in de R-stand (achteruit) om het beeld aan de achterkant van de auto te laten weergeven.

8 Pas de hoek van de camera aan.

Tijdens het afstellen van de camerahoek moet u voorzichtig zijn om het camerasnoer niet uit te rekken.

Pas de hoek aan zodat de achterkant van het voertuig of de bumper te zien is aan de onderzijde van het beeldscherm.

Achterkant of achterbumper van de auto

9 Na het afstellen van de camerahoek draait u de bevestigingsschroeven stevig vast.

Controleer de bevestigingsschroeven periodiek. Als ze loszitten, draait u ze stevig vast.

10 Zet de camera stevig vast op zijn plaats.

Verwijder de papieren beschermstrook van de dubbelzijdig klevende tape op de camerabeugel en bevestig hem. Na bevestiging drukt u de camerabeugel met uw vingers aan zodat een goede hechting is gegarandeerd.

Raak het lijmoppervlak niet met uw handen aan en trek de bevestigde tape niet los en bevestig deze weer, omdat hierdoor de hechtkracht wordt verminderd en de camerabeugel los kan raken. Indien noodzakelijk, bevestigt u de beugel op de carrosserie met behulp van de klemschroef voor de camerabeugel.

De camerabeugel heeft twee gaten voor de schroef. Selecteer er een die past bij de positie van de bevestiging.

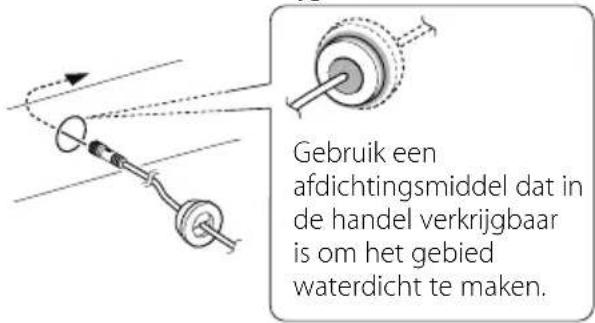

Het gebruik van een tule

⚠ OPGELET

• Wanneer u een gat boort in de carrosserie van de auto om de camera te monteren, zoek dan naar de locatie van leidingen, tanks, bedrading, enz. om er zeker van te zijn dat u deze niet zult raken. Doet u dit niet, dan kan dit leiden tot brand, elektrische schokken of storingen.
• Zorg er als u moet boren voor dat u een veiligheidsbril draagt om te voorkomen dat spaanders en vuil in uw ogen terecht komt. Anders bestaat er een risico op letsel.

1 Boor een gat van Φ13 voor de bedrading.

2 Maak een inkeping in de meegeleverde tule en voer de kabelaansluiting op de camera hier doorheen.

3 Maak het gebied rond de tule aan de binnenzijde van de achterklep waterdicht met een afdichtingsmiddel of iets dergelijk dat in de handel verkrijgbaar is.

!OPGELET

• Wanneer het contactslot van uw auto geen ACC-stand kent, takt u de draad af die van spanning wordt voorzien wanneer het contactslot in de stand ON staat en sluit u deze aan op de accessoirevoedingsdraad.
• Voordat u verdergaat, controleert u of de contactsleutel niet in het contactslot is gestoken en koppelt u de massakabel (⊖) los bij de accu om kortsluitingen te vermijden.
• Buig de kabel van de camera niet tot een diameter van 40 mm of een radius van 20 mm of minder.

Basisaansluitingen

Technische gegevens

Camera

Lens

Groothoek, brandpuntsafstand 1,86 mm, F-waarde 2,0

Gezichtshoeken

: Horizontaal: 180°

: Verticaal: 103°

Water- en stofdicht: IP67

Beeldsensor: 1/3.8"-kleuren-CMOS-sensor

Aantal pixels

: 1,3 megapixels

Objectverlichtingssterkte

Resolutie: 1280 × 720

Beeldsnelheid: 30 fps

Output I/F: HD-TVI

Video-output

: Gespiegeld groothoekbeeld (voor achteruitbeeld)

Bedrijfstemperatuur

:-30 °C tot +85 °C

Afmetingen (B × H × D)

: 69,2 × 23,6 × 15,5 mm 2-3/4 × 15/16 × 5/8 inch (exclusief uitstekende delen)

• Gespiegeld beeld houdt in dat het videobeeld links en rechts omdraait, net zoals het beeld dat gezien wordt in een achteruitkijk- of een zijspiegel.
• Specificaties kunnen zonder kennisgeving worden gewijzigd.

Informatie over het weggooien van elektrische en elektronische apparatuur (voor landen die gescheiden afvalverzamelsystemen gebruiken)

Producten met dit symbool (doorkruiste vuilnisbak) kunnen niet als gewoon huisvuil worden weggegooid.

Oude elektrische en elektronische apparaten moeten worden gerecycled bij een voorziening die in staat is om deze items en hun afvalbijproducten te hanteren. Raadpleeg de lokale betreffende instantie voor details aangaande een geschikte recycle-faciliteit in uw buurt. Het juist recyclen en weggooien van afval spaart natuurlijke bronnen en reduceert schadelijke invloed op uw gezondheid en het milieu.
