MODE D'EMPLOI LZ-702IR KENWOOD

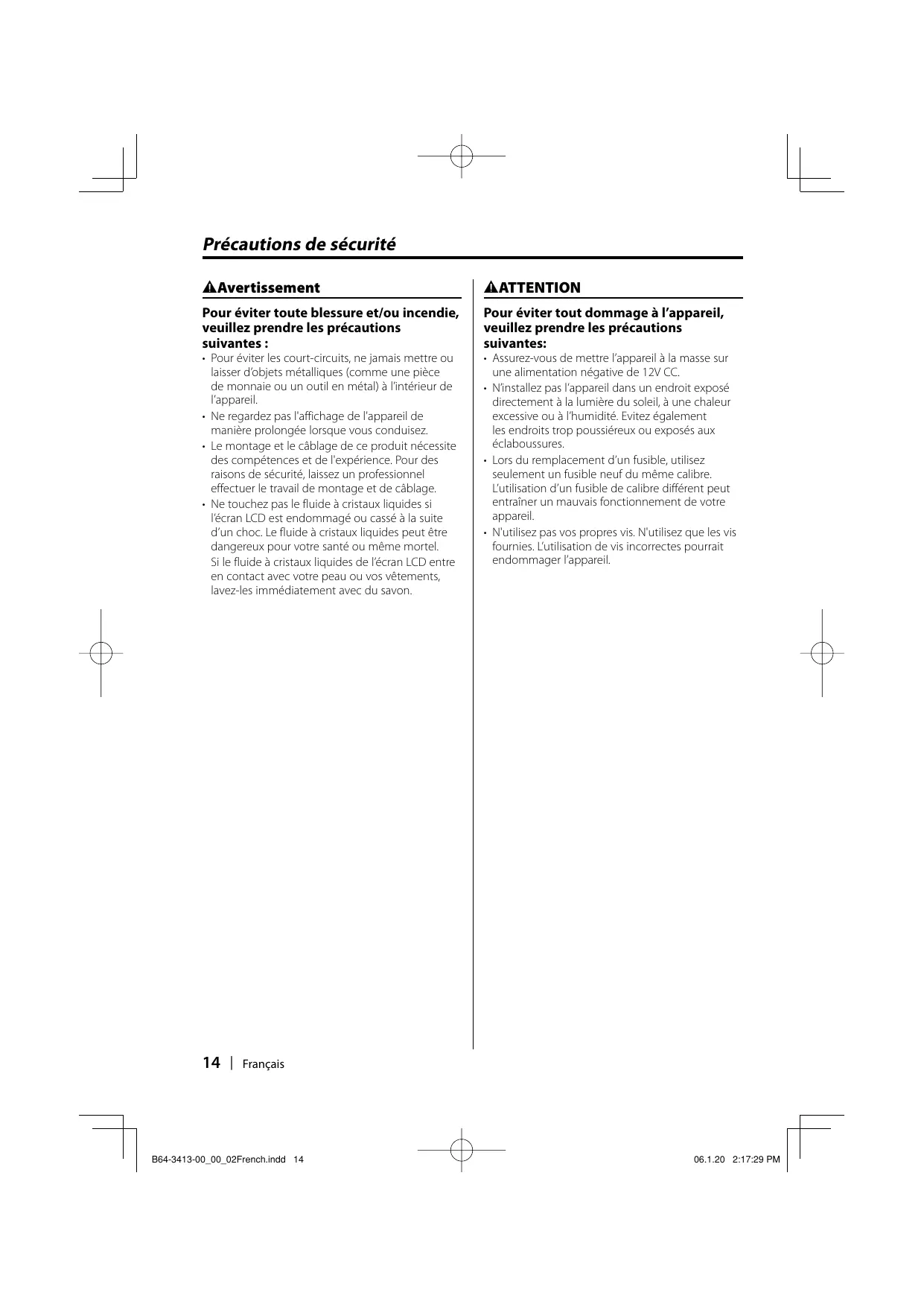

I B64-3413-00_00_02Frenchindd 14 Précautions de sécurité AAvertissement AATTENTION Pour éviter toute blessure et/ou inceni veuillez prendre les précautions suivantes : + Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil Ne regardez pas l'affichage de l'appareil de manière prolongée lorsque vous conduisez Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage. Ne touchez pas le fluide à cristaux liquides si l'écran LCD est endommagé ou cassé à la suite d'un choc. Le fluide à cristaux liquides peut être dangereux pour votre santé ou même mortel Si le fluide à cristaux liquides de l'écran LCD entre en contact avec votre peau ou vos vêtements, lavez-les immédiatement avec du savon. 14 | Français Pour éviter tout dommage à l'appar: veuillez prendre les précautions suivante: + Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC. + N'nstallez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Evitez également les endroits trop poussiéreux ou exposés aux éclaboussures + Lors du remplacement d'un fusible, utilisez seulement un fusible neuf du même calibre L'utilisation d'un fusible de calibre différent peut entraîner un mauvais fonctionnement de votre appareil + N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil a 06.1.20 2:17:29 PM

Remarques I B64-3413-00_00_02Frenchindd 15 : Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood! + Lorsque vous achetez des accessoires en option, vérifiez auprès de votre revendeur Kenwood que ces accessoires fonctionnent avec votre modèle dans votre région Si l'appareil ne fonctionne pas correctement, appuyez sur la touche de réinitialisation. L'appareil retourne aux réglages de l'usine quand la touche de réinitialisation est pressée.

Touche de réinitialisation + Même si la touche de réinitialisation est appuyée, les valeurs réglées pour des éléments individuels ne sont pas effacées. Pour initialiser les valeurs réglées, effectuez les opérations mentionnées dans <initialisation des réglages utilisateur> (page 19) Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affiché sur l'appareil, et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement. Nettoyage de l'appareil Si la façade de l'apparel est sale, essuyez-la avec un chiffon sec et doux, par exemple un chiffon au silicone. Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et essuyez ensuite toute trace de ce produit.

+ La pulvérisation directe de produit de nettoyage sur l'appareil risque d'affecter les pièces mécaniques. Le fait d'essuyer la façade avec un chiffon rugueux ou d'utiliser un liquide volatil tel qu'un solvant ou de l'alcool peut égratigner la surface ou effacer les caractères. a 06.1.20 2:17:29 PM Luminosité de l'écran lorsque la température est basse Lorsque la température de l'appareil descend très bas pendant l'hiver, l'écran à cristaux liquides du panneau deviendra plus sombre que d'habitude. La luminosité normale se rétablira après que le moniteur ait fonctionné pendant un moment. Information sur l'élimination des anciens équipements électriques et électroniques {applicable dans les pays de l'Union Européenne qui ont adopté des systèmes de collecte sélective) Les produits sur lesquels le pictogramme {poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement. Français | 15

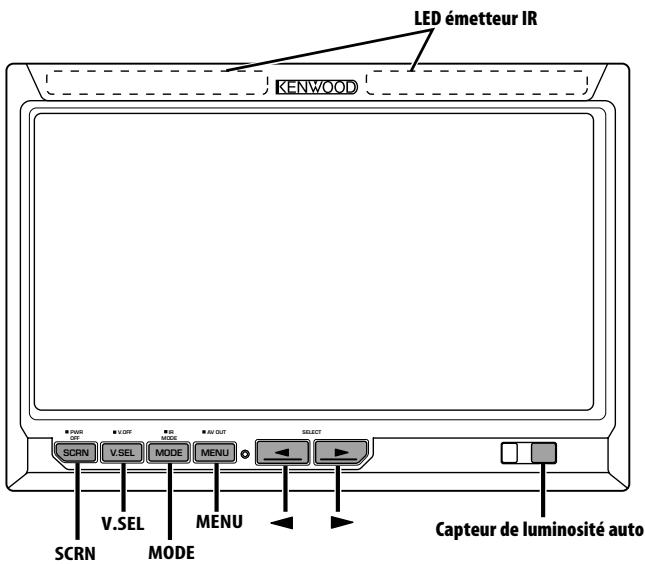

Fonctionnement LED émetteur IR modes ere] VSEL | MENU à Capteur de luminosité auto SCRN MODE an!

Alimentation Commutation du mode d'écran Allumer l'alimentation Appuyez sur la touche [MODE]. Appuyez sur la touche [SCRN]. À chaque fois que l'on appuie sur la touche, le Eteindre l'alimentation mode d'écran commute comme suit Appuyez sur la touche [SCRN] pendant au fichage RE moins 1 seconde. LI Mode d'affichage plein can Sélection de la source vidéo Ju Appuyez sur la touche [V.SEL]. A chaque fois que l'on appuie sur la touche, le Taser te mode d'image mode vidéo commute comme suit “Cinema” Mode cinéma. Affichage Réglage ANT" Sélection de La source AV INPUT AE Sélection de La source AV2 INPUT Ton Mode d'image avec 00m Toma de d'image normal 16 | Français I B64-3413-00_00_02Frenchindd 16

06.1.20 2:17:30 PM L

Réglage audio des écouteurs IR Vous pouvez sélectionner le mode audio des écouteurs IR que vous souhaitez. Appuyez sur la touche [MODE] pendant au moins 1 seconde. A chaque fois que l'on appuie sur la touche pendant au moins 1 seconde, l'entrée audio commute comme suit Réglage Son avec source du moniteur. Sélection dela source AT INPUT. Sélection dela source AV2 INPUT. Pas de sortie vers les écouteurs IR. + Eteignez les écouteurs avant de changer le <Réglage audio des écouteurs IR> 7 Passer en mode d'a! désactivé Vous pouvez désactiver l'affichage du moniteur. Appuyez sur la touche [V.SEL] pendant au moins 1 seconde. Quitter le mode d'affichage désactivé Appuyez sur n'importe quelle touche. N'appuyez pas sur les touches [-4] et [he Réglage de la qualité de l'image Vous pouvez régler la qualité de l'image et la commande de luminosité auto du moniteur. 1 Sélection de l'élément à régler Appuyez sur la touche [SCRNI]. A chaque fois que l'on appuie sur la touche, l'élément à régler commute: I B64-3413-00_00_02Frenchindd 17 TINEI COLPE CONTE BLKkET Auto DIM Screen Controi 2 Réglage de l'élément Appuyez sur la touche [4] ou [»]1. Elément Touche Réglage ER Tæ] Ecanpluslumineux [4] Ecanplussombre Ti Cow) onsrougesenocés [4] Tonsversrenforcés ou I Gueusphsonces [4] Couleurs plus pâles TNT DT Cnrseplishn [4] Contraste plus faible EL I Monsdenveudenor [4] Plusdeniveau de noir Luminosité auto Elément Touche Réglage Aura DIN Uæ) Lafichagenesaténuepas L] Lorquelobscuritéestplus importante, la luminosité de l'afichage diminue automatiquement.

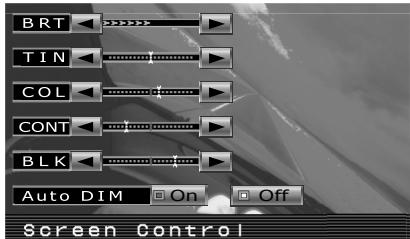

Quitter le mode de réglage de la qualité de l'image Appuyez sur la touche [MODE]. + "BRT- peut être réglé lorsque “Auto DIM' est réglé sur -_TIN" peut être réglé lors de l'entrée de signaux vidéo NTSC. + La sélection d'écran peut être réglée pour chaque source. + Si aucune opération n'est effectuée pendant 15 secondes, ce mode est automatiquement annulé Français | 17

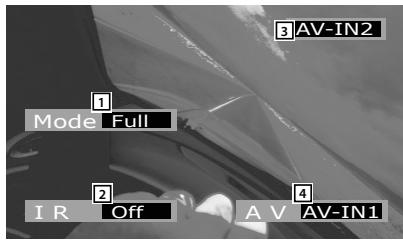

I B64-3413-00_00_02Frenchindd 18 —6— Fonctionnement Menu de configuration Réglage de la sortie AV Système menu Sélectionne la source AV qui doit être émise par les bornes "AV OUTPUT". Appuyez sur la touche [MENU] pendant au moins 1 seconde. A chaque fois que l'on appuie sur la touche pendant au moins 1 seconde, la sortie AV commute comme suit Affichage Réglage CAIN" Sélection de la source AV INPUT. AV-IN2" Sélection de la source A2 INPUT. ‘of Pas de sortie aux bornes AV OUTPUT. Informations d'affichage L'état du moniteur s'affiche lorsque vous appuyez sur la touche [V.SEL]. [Affichage du mode écran Affichage du réglage audio des écouteurs IR Affichage de la source vidéo [4] Affichage de la sortie AV + Les informations affichées sont effacées automatiquement au bout d'environ 5 secondes. 18 | Français Le fonctionnement du système menu est expliqué ici. Les références pour les éléments du menu et leur réglage se trouvent après l'explication de cette opération. 1 Entrer en mode menu Appuyez sur la touche [MENU]. L'écran menu s'affiche et le moniteur entre en mode menu. Elément du menu actuel (mAvoUT

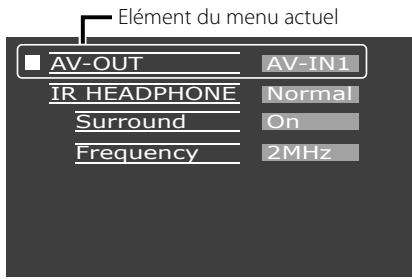

Surround 2 Sélection de l'élément du menu Appuyez sur la touche [MENU]. A chaque fois que l'on appuie sur la touche, l'élément du menu commute 3 Réglage de l'élément du menu Appuyez sur la touche [4] ou [>]. Vous pouvez continuer en revenant à l'étape 2 pour régler d'autres éléments. 4 Quitter le mode menu Appuyez sur la touche [MODE]. + Vous pouvez sélectionner "Surround et "Frequency" lorsque <IR HEADPHONES est réglé sur "Off" + Si'aucune opération n'est effectuée pendant 15 secondes, ce mode est automatiquement annulé.

Réglage de la sortie AV Sélectionne la source AV qui doit être émise par les bornes "AV OUTPUT". Réglage Sélection dela source AV INPU Sélection dela source AV2 INPUT Pas de sortie aux barnes AV OUTPUT. Réglage audio des écouteurs IR Vous pouvez sélectionner le mode audio des écouteurs IR que vous souhaitez. Réglage Son avec source du moniteur. Sélection dela source AVT INPUT Sélection dela source AV2 INPUT Pas de sortie vers les écouteurs IR.

7 Commande de surround Active ou désactive la fonction de commande surround. Affichage Réglage or" La fonction de commände surround est activée. op La fonction de commände surround est ésacivée. Réglage de la fréquence Vous pouvez régler la fréquence d'émission des écouteurs IR. Affichage Réglage °2MHz" Réglage sur 2MHz. 23MHz" Réglage sur 3MHz. + Reportez-vous au mode d'emploi des é R (accessoire en option), lorsque vous fréquer ce. B64-3413-00_00_02Frenchindd 19 alisation des réglages Isateur Le réglage correspond à la valeur initiale d'usine. 1 Sélection du mode d'effacement de la mémoire Appuyez sur la touche [MENU]. A chaque fois que l'on appuie sur la touche, l'élément du menu commute: 2 Réglage de l'effacement de la mémoire Appuyez sur la touche [4]. System Settings were Initialized" s'affiche tte fonction, appuyez sur la \ que vous annule: touche 1 3 Quitter le mode menu Appuyez sur la touche [MODE]. Français | 19

—6— Accessoires/ Procédure d'installation Accessoire

(4 x 16 mm) Procédure d'installation

1. Afin d'empécher tout court-circuit, retirez la clé

de contact et déconnectez la borne © de la batterie.

2. Effectuez correctement les connexions de câble

d'entrée et de sortie pour chaque appareil 20 | Français I B64-3413-00_00_02Frenchindd 20 a

3. Connectez les câbles du faisceau de câbles dans

l'ordre suivant : terre, allumage.

4. Connectez le connecteur du faisceau de câbles à

5. Installez l'appareil dans votre voiture.

6. Reconnectez la borne © la batterie.

7. Appuyez sur la touche de réinitialisation. (page

15) À AVERTISSEMENT + Ce produit est conçu pour être utilisé avec une alimentation négative de 12V CC mise à la masse uniquement. Ne le connectez pas à une autre source d'alimentation. Afin déviter tout court-circuit, déconnectez le câble de batterie de la borne négative de la batterie pendant l'installation. Assurez-vous de stabiliser fermement ce produit. Ne l'installez pas dans un emplacement instable. Suivez les procédures d'installation et de câblage décrites dans ce manuel. Un câblage incorrect ou une modification de l'installation peut non seulement entrainer un dysfonctionnement ou des dommages à l'appareil, mais peuvent également causer un accident. + Sil'alumage de votre voiture ne dispose pas d'une position ACC, connectez les fils d'allumage à une source d'alimentation qui peut être allumée et éteinte avec la clé de contact. Si vous connectez le fil d'allumage à une source d'alimentation qui reçoit un courant constant, tel un fil de batterie, la batterie pourrait succomber. Si le fusible grille, assurez-vous d'abord que les fils n'ont pas causé de court-circuit, puis remplacez le fusible usagé par un autre du même calibre. Ne laissez pas de fils ou de bornes non-connectés toucher le métal de la voiture ou tout autre élément conducteur d'électricité. Afin d'empêcher tout court circuit ne retirez pas les capuchons des bornes non. utilisées ou de l'extrémité des câbles non-connectés. Après avoir installé l'appareil vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement. Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. + Essuyez avec soin la graisse ou la saleté de la surface d'installation. Veuillez éviter d'installer l'appareil sur des surfaces inégales + Ne pas installer l'unité dissimulée sous le tapis, Sinon, de la chaleur pourrait s'accumuler et endommager l'appareil

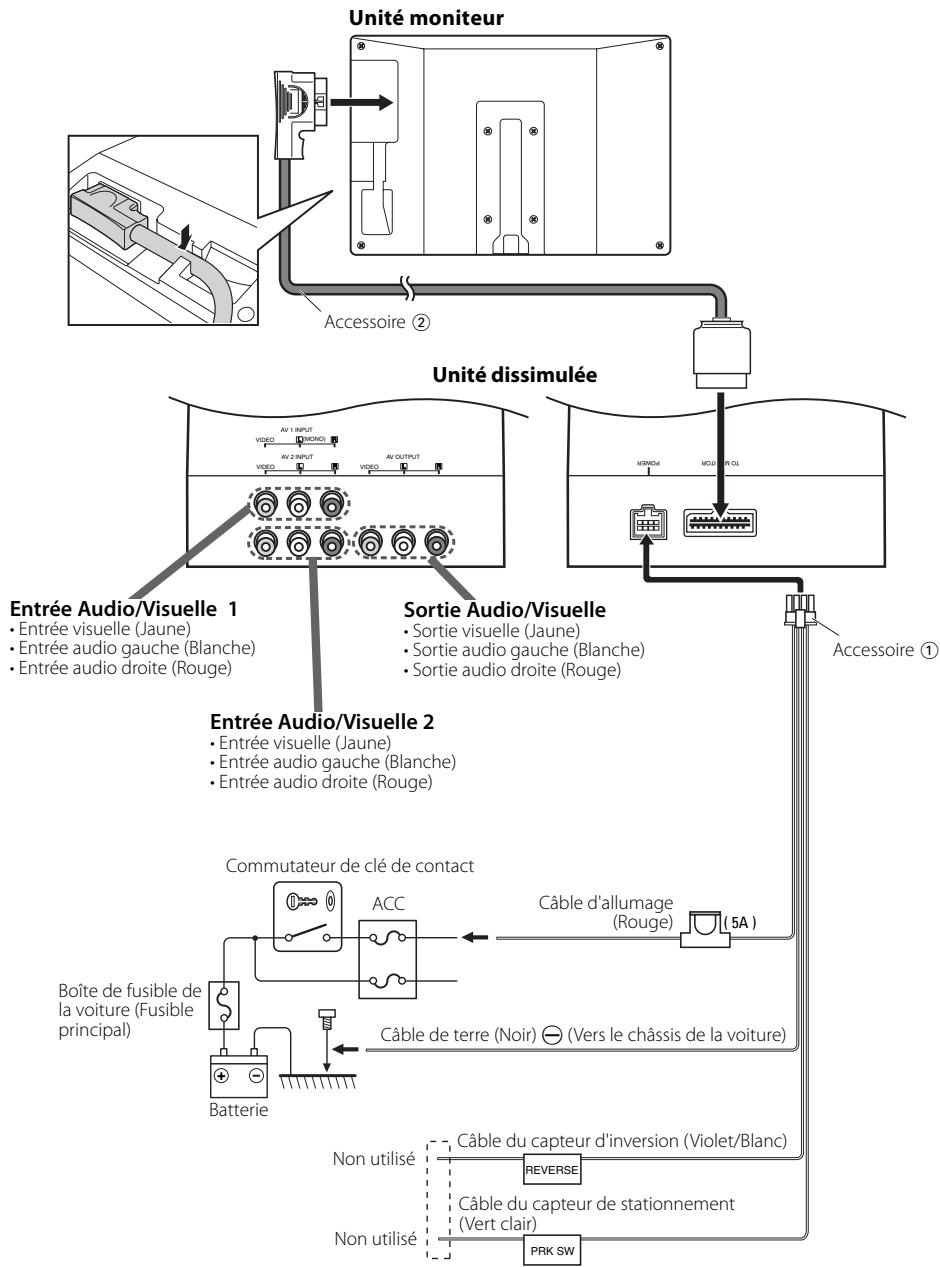

Connexion Unité moniteur Accessoire @ Unité dissimulée Entrée Audio/Visuelle 1 Sortie Audio/Visuelle - Entrée visuelle (Jaune) : Sartie visuelle (Jaune) - Entrée audio gauche (Blanche) - Sortie audio gauche (Blanche) - Entrée audio droite (Rouge) + Sortie audio droite (Rouge) Entrée Audio/Visuelle 2 + Entrée visuelle (Jaune) - Entrée audio gauche (Blanche) - Entrée audio droite (Rouge) Commutateur de clé de contact Câble d'allumage (Rouge) Boîte de fusible de la voiture (Fusible principal) Batterie -, Câble du capteur d'inversion (Violet/Blanc) Non utilisé 1 Fa 1 _! Cäble du capteur de stationnement 1! (Vert clair) Non utilisé ! = I B64-3413-00_00_02Frenchindd 21 a Accessoire @ Français | 21

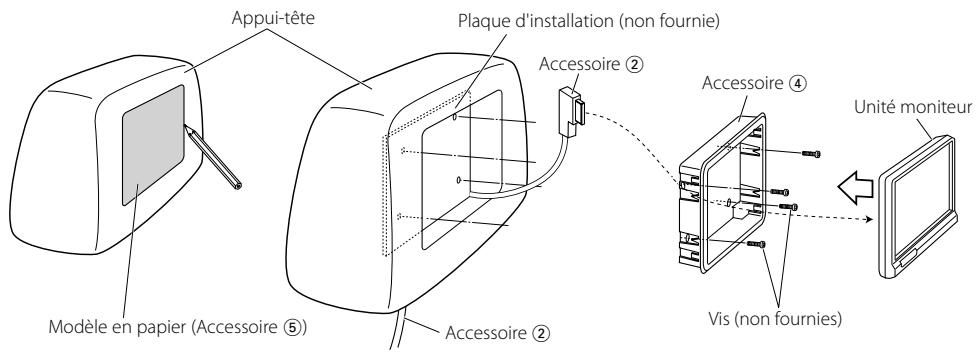

Installation Installation pour le moniteur Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de cäblage. Avant de monter le moniteur sur l'appui-tête : + Effectuez d'abord les connexions nécessaires (Accessoire @) + A l'aide du modèle en papier fourni (Accessoire ©), marquez la zone à découper sur l'appui- découpez avec précaution

1. Connectez le moniteur et le cordon système (Accessoire @)

2. Installez le moniteur dans le support (Accessoire @)

Appui-tête Plaque d'installation (non fournie) Accessoire @ Accessoire © Unité moniteur

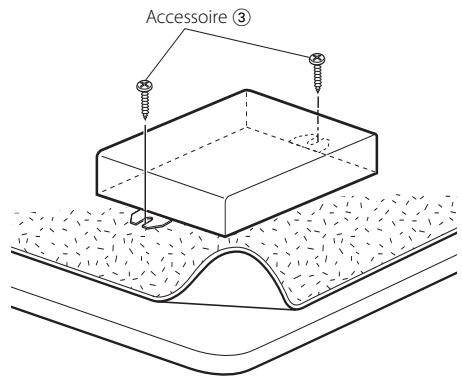

Modèle en papier (Accessoire ©) accessoire © Installation de l'u ulée Utilisez les vis (Accessoire @)) pour fixer l'unité dissimulée sur le tableau audio ou ailleurs. Accessoire ® 22 | Français

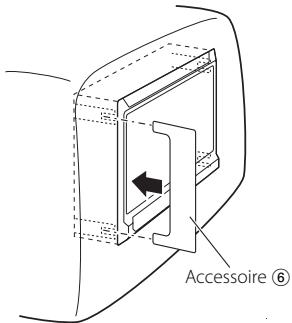

—6— Guide de depannage Démontage du moniteur insérez profondément l'outil de démontage (Accessoire (@)) dans les rainures situées de chaque côté, comme indiqué. Accessoire © 2 Tirez entièrement le moniteur avec les mains, en faisant attention à ne pas le laisser tomber.

I B64-3413-00_00_02Frenchindd 23 Ce qui peut ressembler à un dysfonctionnement de l'appareil, peut n'être que la conséquence d'un mauvais câblage ou d'une petite erreur d'opération. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles. ? L'appareil ne se met pas sous tension. Le fusible a grillé #x Après avoir vérifié qu'il n'y à pas de court circuit dans les câbles, remplacez le fusible par un de même puissance #7 Pas de position ACC sur l'allumage du véhicule. # Connectez à l'allumage un câble identique à celui de la batterie. ? Rien ne se passe lorsqu'on appuie sur les touches. W_ La puce informatique de l'appareil ne fonctionne pas normalement. # Appuyez sur la touche de réinitialisation de l'appareil (page 15) ? L'écran est sombre. L'appareil est soumis à de basses températures. #x Sila température du moniteur chute, l'écran peut apparaître plus sombre lorsque l'appareil est allumé, en raison des caractéristiques du panneau à cristaux liquides. Attendez un mament que la température s'élève après avoir allumé l'appareil La luminosité normale se rétablir ? Aucun son émis les écouteurs sans fil. W_ Les écouteurs IR sont réglés sur "Of" «= _Réglezles sur On” (page 18). #7 La fréquence n'est pas correctement réglée. æ Sélectionnez la fréquence d'émission, en fonction de vos écouteurs, #7 Talmentation des écouteurs est désactivée. #_ L'interrupteur d'alimentation des écouteurs est allumé. #7 Les piles des écouteurs sont usées. #_ Remplacez les piles des écouteurs par des neuves Français | 23

—6— Caractéristiques techniques Les spécifications sont sujettes à changements sans notification. Unité moniteur Généralités Taille de l'écran 695 pouces de large 156,2(L) x 82,4(H) x 176,0(Diagonale) mm 6-1/8(L) x 3-1/4{H) pouces Système d'affichage Panneau LCD TN transparent Système d'entraînement Système à matrice active TFT Nombre de pixels

336.960 pixels (480 H x 234 V x RGB)

Pixels effectifs 99,99 % Disposition des pixels Disposition à bande RGB Rétroéclairage Tube cathodique froid Sortie de l'émetteur IR (MHz) canal gauche : 2,3 MHz/ canal droite : 2,8 MHz (3MHz) canal gauche : 3,2 MHz/ canal droite : 3,8 MHz Unité dissimulée Fan Système de couleur NTSC/PAL

Niveau de l'entrée vidéo externe (prises RCA) 140,1 Vp-p/ 75 Q Niveau d'entrée audio externe (prises RCA) TV/55 KO Niveau de sortie vidéo (prises RCA) 140,1 Vp-p/ 75 Q Niveau de sortie audio (prises RCA) 1V/TKQ Tension de fonctionnement 144 V CC (11 - 16V) Courant absorbé 15 À Puissance utilisée 14W Plage de températures de fonctionnement “10°C à +60 °C Plage de températures de stockage 730 °C à +85 °C Dimensions (Lx H X P) Unité moniteur : 177 x 122 X 34 mm 7 x 47/8 X 1-5/16 pouce Unité dissimulée : 143 x 37 x 99 mm 5-5/8 * 1-7/16 x 4-7/8 pouce Poids Unité moniteur : 440 g (1.0 livres) Unité dissimulée : 380 g (0,8 livres) ne pas éclairer ou peuvent éclairer incorrectement. Bien que le taux de pixels effectifs du panneau à cristaux liquides soit estimé à 99,99 % ou plus, 0,01 % de pixels peuvent Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada 24 | Français I B64-3413-00_00_02Frenchindd 24
