MODE D'EMPLOI KTC-V500E KENWOOD

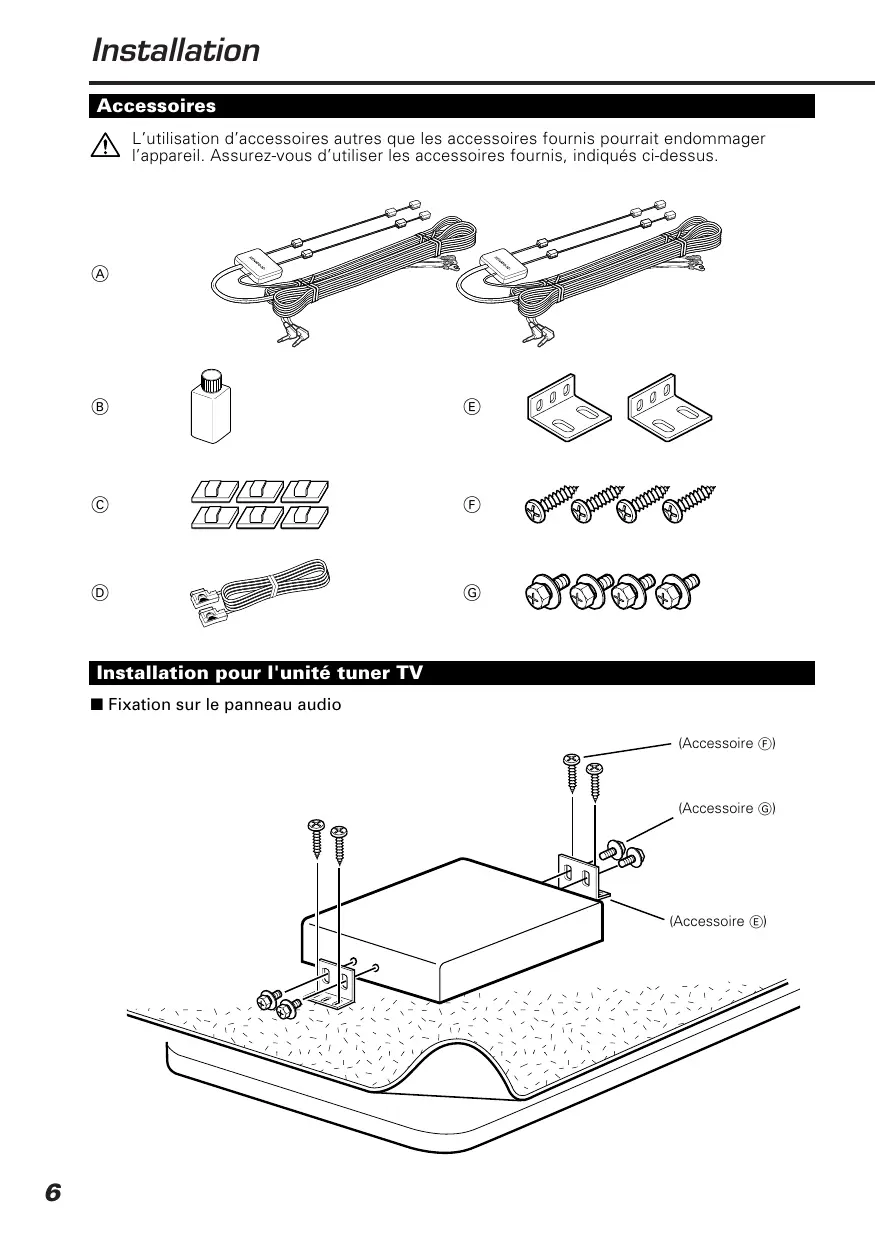

Installation Accessoires L’utilisation d’accessoires autres que les accessoires fournis pourrait endommager l’appareil. Assurez-vous d’utiliser les accessoires fournis, indiqués ci-dessus.

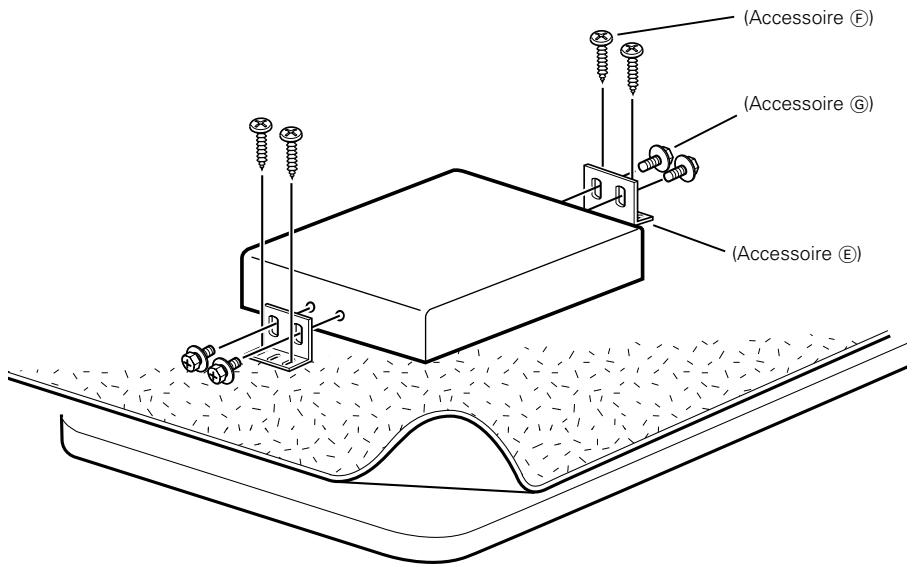

Installation pour l'unité tuner TV ■ Fixation sur le panneau audio (Accessoire F) (Accessoire G) (Accessoire E)

Installation d’un ensemble antenne Les antennes de voiture intérieures présentent une moindre sensibilité de réception que celles conçues pour être installées à l’extérieur. L’image peut ne pas apparaître ou être mauvaise si le signal de la zone dans laquelle vous vous trouvez est faible.

• Fixer l’antenne sur la surface intérieure de la vitre arrière à l’aide de ruban adhésif double faces. Effectuer cette opération avec précaution car le ruban ne se colle qu’une seule fois.
• Si la température de surface de la vitre arrière est trop basse, l’augmenter en utilisant le dégivrage arrière. Une vitre froide empêche le ruban adhésif double faces de coller correctement. L’humidité a aussi un effet similaire donc, éviter d’effectuer cette opération par temps humide ou pluvieux.

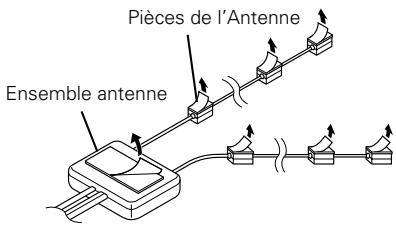

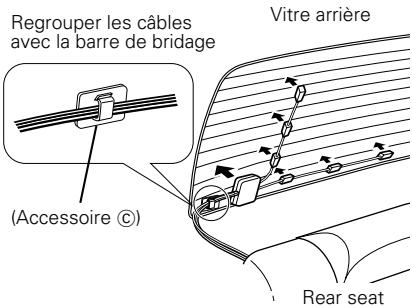

• Ne pas installer l’antenne dans un endroit ou elle obstrue la vue du conducteur comme sur le pare-brise. 1 Vérifier l’état de l’emplacement de l’antenne. Enlever toute trace de graisse ou souillure à l’aide du produit de nettoyage de vitre fourni avec l’antenne (Accessoire B), nettoyer la zone avec de l’eau et laisser sécher. Bien nettoyer la vitre pour éviter de diminuer le pouvoir adhésif du ruban à doubles faces et entraîner plus tard son décollement. 2 Retirer les bandes de protection sur les pièces de l’antenne et au dos de l’unité. 3 Fixer les parties adhésives des pièces d’antenne et du dos de l’unité contre la vitre arrière. Appuyer fermement en commençant du haut et en continuant vers le bas. Fixer les câbles à l’aide des colliers fournis. Regrouper les câbles avec la barre de bridage Vitre arrière 4 Après avoir effectuer le collage de l’antenne avec le ruban adhésif double face, la laisser tranquille pendant 24 heures. Ne pas lui faire subir le moindre effort ou lui faire prendre l’humidité pendant ce temps là. (Accessoire C) 5 Faire passer le câble jusqu'à l'unité tuner TV. Rear seat

Installation Connexion

• Assurez-vous de mettre l’appareil à la masse sur une alimentation négative de 12V CC.
• Si l'allumage de votre voiture n'a pas de position ACC, connectez le câble d'allumage à une source d'alimentation qui peut être mise sous et hors tension avec la clef de contact. Si vous connectez le câble d'allumage à une source d'alimentation constante, comme un câble de batterie, la batterie risque de se décharger.
• Si un fusible grille, assurez-vous d’abord que les câbles n’ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.
• Après avoir installé l’appareil, vérifiez si les feux de freinage, les indicateurs, les clignotants, etc de la voiture fonctionnent correctement. Boîte á fusibles de la voiture (Fusible principal) ( 1A ) Interrupteur d’allumage Allumage ( 1A ) Câble d’allumage (Rouge) ª12V Câble de masse (Noir) · (Au châssis de la voiture)

(Accessoire A) Batterie Avant de brancher le KTC-V500E, ôtez le feuillet de protection situé sur le connecteur noir. Spécifications Les spécifications sont sujettes à changements sans notification. Section tuner de la télévision Système de couleur ..........................................................................PAL/SECAM Système de sélection des canaux ....................................seur de fréquences PLL Système de la télévision ................PAL-B/G,PAL-I,SECAM-L,SECAM-D/K, SECAM-B/G Convergence des canaux VHF (PAL-B/G)................................................................................2 - 12 ch/A - H2 ch (PAL-I)......................................................................................................A - J ch (SECAM-L) ............................................................................................2 - 10 ch (SECAM-D/K) ........................................................................................1 - 12 ch (SECAM-B/G) ........................................................................................2 - 12 ch UHF ......................................................................................................21 - 69 ch Système de démodulation ........................................Système à porteuse divisée Entrée d’antenne ............................Diversité à 4 canaux (75 Ω Minijack de 3,5 ø) Général Tension de fonctionnement ................................................14,4 V DC (11 à 16 V) Courant absorbé........................................................................................500 mA Fourchette de température de fonctionnement ..............................–10°C à +60°C Fourchette de température de rangement......................................–30°C à +85°C Taille ..........................................................................192(L) x 30(H) x 147(P) mm Masse ..........................................................................................................730 g Ensemble antenne de la télévision
