Producttype	Televisie (tv-tuner) voor voertuigen
Merk	KENWOOD
Model	KTC-V500E
Afmetingen (hoofdunit)	192 x 30 x 147 mm (L x H x D)
Gewicht (hoofdunit)	730 g
Afmetingen (antenneset)	50 x 15 x 452 mm (L x H x D) per stuk
Gewicht (antenneset)	300 g x 2
Bedrijfsspanning	14,4 V DC (11 tot 16 V)
Stroomverbruik (hoofdunit)	500 mA
Stroomverbruik (antenne)	200 mA
Bedrijfstemperatuurbereik	-10°C tot +60°C
Opslagtemperatuurbereik	-30°C tot +85°C
Compatibele tv-systemen	PAL-B/G, PAL-I, SECAM-L, SECAM-D/K, SECAM-B/G
Kleursystemen	PAL/SECAM
Kanaalselectie	PLL-frequentiesynthesizer
VHF-kanaalbereik	2-12, A-H2, A-J (afhankelijk van systeem)
UHF-kanaalbereik	21-69
Demodulatiesysteem	Gesplitste draaggolf
Antenne-ingang	4 kanalen (75 Ω, mini-jack 3,5 mm)
Meegeleverde accessoires	Antenne, dubbelzijdig plakband, kabelbinders, glasreiniger
Installatie	Bevestiging aan de binnenkant van de achterruit, aansluiting op 12V DC voeding

Veelgestelde vragen - KTC-V500E KENWOOD

Hoe installeer ik de tv-antenne op de achterruit?

Reinig eerst de ruit met het meegeleverde product, verwijder de beschermfolies, bevestig de zelfklevende delen door stevig van boven naar beneden te drukken en laat het 24 uur ongestoord rusten.

Waarom is het tv-beeld slecht of afwezig?

Dit kan komen door een zwak signaal in uw omgeving of een onjuiste installatie van de antenne. Zorg ervoor dat de antenne goed vastzit en de kabel correct is aangesloten.

Kan ik de antenne op de voorruit installeren?

Nee, installeer deze niet op de voorruit, omdat dit het zicht van de bestuurder kan belemmeren. Gebruik de achterruit.

Welk type voeding is vereist?

Het apparaat heeft een 12V gelijkstroomvoeding met negatieve massa nodig. Sluit de ontstekingskabel aan op een via de contactsleutel schakelbare bron om batterijontlading te voorkomen.

Wat te doen als een zekering doorbrandt?

Controleer eerst of er geen kortsluiting in de kabels zit, vervang dan de zekering door een nieuwe van dezelfde waarde.

Welke tv-systemen worden ondersteund?

De tv is compatibel met PAL-B/G, PAL-I, SECAM-L, SECAM-D/K en SECAM-B/G.

Kan de antenne opnieuw worden gebruikt als deze loslaat?

Het dubbelzijdige plakband plakt maar één keer. Als de antenne loslaat, moet u mogelijk het plakband of de antenne vervangen.

Wat zijn de afmetingen van de hoofdunit?

De hoofdunit is 192 mm lang, 30 mm hoog en 147 mm diep.

Wat is het totale gewicht van de set?

De hoofdunit weegt 730 g en elke antenne weegt 300 g, dus een totaal van ongeveer 1,33 kg.

Kan ik niet meegeleverde accessoires gebruiken?

Het gebruik van andere accessoires dan meegeleverd kan het apparaat beschadigen. Gebruik uitsluitend de accessoires die in de handleiding worden vermeld.

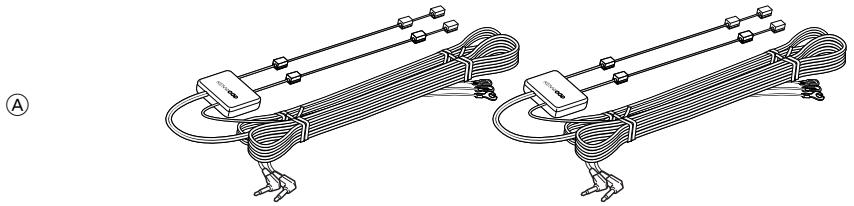

GEBRUIKSAANWIJZING KTC-V500E KENWOOD

Het gebruik van andere accessoires dan de bijgeleverde toebehoren kan het toestel beschaden. Gebruik uitsluitend de hierboven getoonde, bij het toestel geleverde toebehoren.

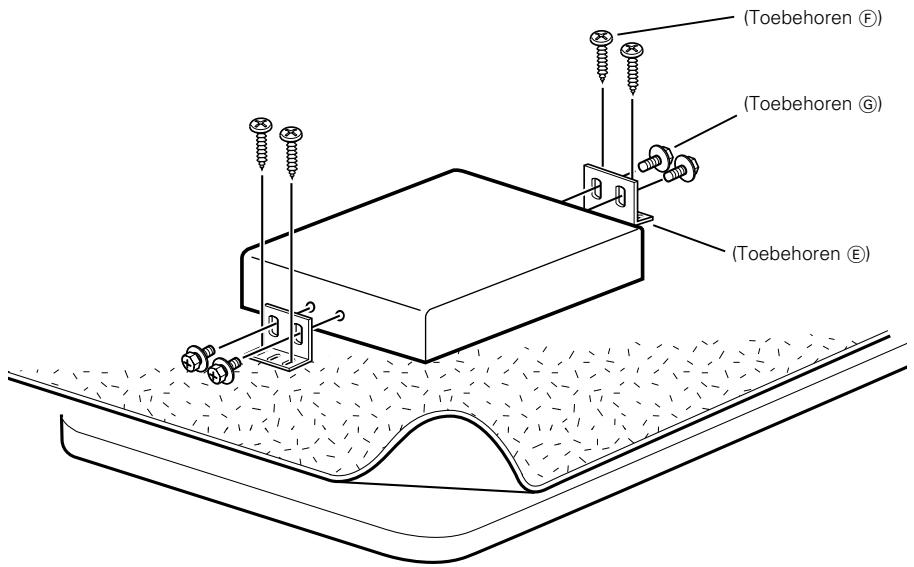

Installatie voor de TV-tuner eenheid

■ Bevestiging aan het audiopaneel

Installatie van de anteenne-eenheid

Incar-antennes haben een lagere ontvangstgevoeligheid dan antennes die speciala zich bedoeld voor bevestiging buiten. De möglichkheid bestaat dat de afbeelding Niet of gestoord worden weergegeven, als het signaal in uw gebied zwak doorkomt.

• Bevestig de antennne met dubbelzijdige kleefband op het glas van de achtermuit aan de binnenkant. Controller enauwkeurig de plaat van installmentie, aangezien de kleefband maar eenmaal gekleefd kan worden.
• Als de temperatuur van het glas van de achterruit laag is, verwarm het dan met de achterruitverwarming.

Op een koude glasruit za de dubbelzijdige kleefband Niet zo goed hechten.

Bovendien zal, wanneer de installmentie in de auto worden uitgevoerd bij hoge luchtvochtigheid of wanneer het regent, de dubbelzijdige kleefband door de hove vochtigheidsgraad Niet zo goed hechten.

• Installeeer de antennne Niet op een plaat waar hij het gezichtsveld kan belemmeren wanner u het voertuig bestuurt, zoals bijvoorbeeld op de voorruit.

1 Controller de planta waar de antennne bevestigd gaat worden. Maak de ondergrund vetrij en schoon met de bijgeleverde glasdoek. Maak schoon met water enaaS drogen. (Toebehoren 8)

Maak het glas grondig schoon, aangezien op een nicht schone ondergrund nicht alleen de dubbelzijdige kleefband slechter hecht, maar de antennre later ook kan loskomen.

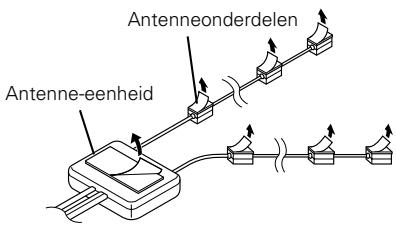

2 Verwijder de beschemingsstrips van de antenneonderdelen en de weiterijde van de antennne.

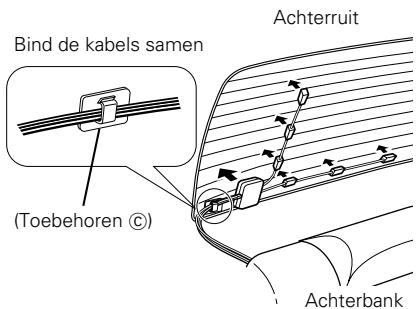

3 Hecht de dubbelzijdige kleefband van de antennonneonderdelen en van de antennene vast aan het glas van de zichtruit. Druk de dubbelzijdige kleefband van bovenaar onder stevig aan. Bevestig alle kabels met de bijgeleverde beugels.
4 Laat de antennene, nadat u hem met de dubbelzijdige kleefband hebt bevestigd, 24 uur goed aanhechten. Voorkom de eerste 24 uur dat de antennene nat worden of dat er druk op wordenuitgeoefend.
5 Leid de antennekabel maar de TV-tuner eenheid.

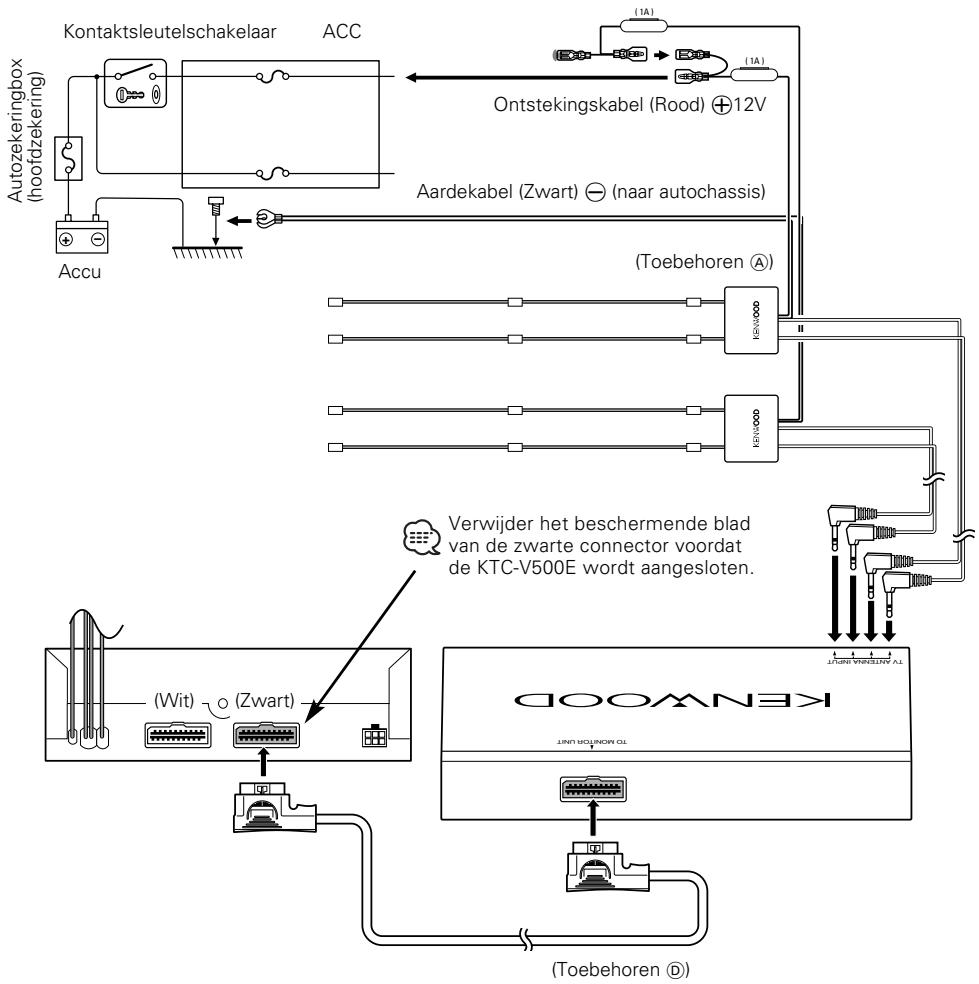

Aansluitingen

Zorg dat het toestel op een negatief 12 Volt gelijktroomsystem is geaard.
- Indien de ontsteking (het Kontakt) van uw auto geen ACC stand heeft,要去 u de ontstekingskabels verbinden met een spanningsbron die met de autosleutel worden inu itgeschakeld. De accu kan namelijk worden uitgeput indien u de ontstekingskabel met een spanningsbron verbindt waar voortdurend spanning op staat, bijvoorbeeld de accukabels.
- Kontroleer wonneer een zekering doorbrandt eerst of de kabels geen kortsluiting make. Vervang verrolgens de doorgebrande zekering door een van hetzelfde type en ampèrage.
- Kontroleer na het installereren van het toestel of de remlichten, richtingaanwijzers, ruitenwissen, etc. van de auto juist functioneren.

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

TV-tunergedeelte

Kleursysteme PAL/SECAM

Kanaalkeuzesysteme.. ..PLL-frequentie synthesizer-system

Televisiesysteme PAL-B/G,PAL-I,SECAM-L,SECAM-D/K,SECAM-B/G

Kanaalconvergentie

VHF

(PAL-B/G) 2-12 ch/A-H2 ch

(PAL-1). A-J ch

(SECAM-L) 2-10 ch

(SECAM-D/K) 1-12 ch

(SECAM-B/G) 2-12 ch

UHF 21-69 ch

Demodulatiesysteme "Split-carrier" systeem

Antenne-ingang .4-kanalendiversiteit (mini-aansluiting van 75 Ω/3,5 ø)

Algemeen

Bedrijfsvoltage 14,4 V DC (11 - 16 V)

Stroomverbruik 500 mA

Bereik bedrijfstemperaturen. -10^ircC to +60^ircC

Bereik opslagtemperaturen -30°C to +85°C

Afmetingen 192(W) x 30(H) x 147(D) mm

Gewicht 730g

TV-antenne-eenheid

Uitgangsimpedantie .........4-kanalendiversiteit (mini-aansluiting van 75 Ω /3,5 ø)

Bedrijfsvoltage 14,4 V DC (11 to 16 V)

Stroomverbruik 200 mA

Kabellenge 5 m

Afmetingen .50(W) x 15(H) x 452(D) mm

Gewicht 300g×2

Accessorio
