KTC-V500E - Televisore KENWOOD - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Televisore (sintonizzatore TV) per veicolo
Marca	KENWOOD
Modello	KTC-V500E
Dimensioni (unità principale)	192 x 30 x 147 mm (L x A x P)
Peso (unità principale)	730 g
Dimensioni (kit antenna)	50 x 15 x 452 mm (L x A x P) ciascuna
Peso (kit antenna)	300 g x 2
Tensione di funzionamento	14,4 V CC (da 11 a 16 V)
Corrente assorbita (unità principale)	500 mA
Corrente assorbita (antenna)	200 mA
Intervallo di temperatura di funzionamento	da -10°C a +60°C
Intervallo di temperatura di stoccaggio	da -30°C a +85°C
Sistemi TV compatibili	PAL-B/G, PAL-I, SECAM-L, SECAM-D/K, SECAM-B/G
Sistemi colore	PAL/SECAM
Selezione dei canali	Sintetizzatore di frequenza PLL
Copertura dei canali VHF	2-12, A-H2, A-J (a seconda del sistema)
Copertura dei canali UHF	21-69
Sistema di demodulazione	Portante divisa
Ingresso antenna	4 canali (75 Ω, mini-jack 3,5 mm)

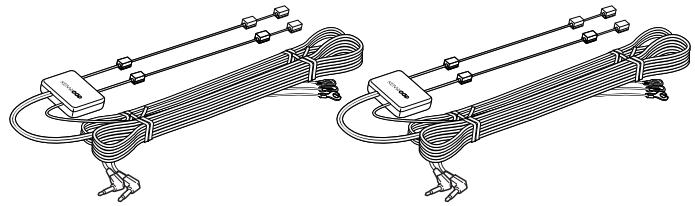

Accessori forniti	Antenna, nastro adesivo bifacciale, fascette, prodotto per pulizia vetro
Installazione	Fissaggio sul vetro posteriore interno, collegamento all'alimentazione 12V CC

Domande frequenti - KTC-V500E KENWOOD

Come installare l'antenna TV sul vetro posteriore?

Pulire prima il vetro con il prodotto fornito, rimuovere le pellicole protettive, fissare le parti adesive premendo saldamente dall'alto verso il basso e lasciare riposare per 24 ore senza disturbi.

Perché l'immagine TV è scarsa o assente?

Ciò può essere dovuto a un segnale debole nella vostra zona o a un'installazione errata dell'antenna. Assicurarsi che l'antenna sia ben incollata e che il cavo sia collegato correttamente.

Posso installare l'antenna sul parabrezza?

No, non installarla sul parabrezza poiché potrebbe ostruire la visuale del conducente. Utilizzare il vetro posteriore.

Quale tipo di alimentazione è richiesto?

L'apparecchio richiede un'alimentazione 12V CC con massa negativa. Collegare il cavo di accensione a una fonte commutabile dalla chiave di contatto per evitare lo scaricamento della batteria.

Cosa fare se un fusibile salta?

Verificare prima che non vi sia un cortocircuito nei cavi, quindi sostituire il fusibile con uno nuovo dello stesso valore.

Quali sistemi TV sono supportati?

Il televisore è compatibile con PAL-B/G, PAL-I, SECAM-L, SECAM-D/K e SECAM-B/G.

L'antenna può essere riutilizzata se si stacca?

Il nastro adesivo bifacciale si incolla una sola volta. Se l'antenna si stacca, potrebbe essere necessario sostituire il nastro o l'antenna.

Quali sono le dimensioni dell'unità principale?

L'unità principale misura 192 mm di lunghezza, 30 mm di altezza e 147 mm di profondità.

Qual è il peso totale del kit?

L'unità principale pesa 730 g e ciascuna antenna pesa 300 g, per un totale di circa 1,33 kg.

Posso utilizzare accessori non forniti?

L'utilizzo di accessori diversi da quelli forniti potrebbe danneggiare l'apparecchio. Utilizzare esclusivamente gli accessori indicati nel manuale.

MANUALE UTENTE KTC-V500E KENWOOD

II Sintonizzatore TV Kenwood per auto, modello KTC-V500E

risponde alle prescrizioni dell'art. 2 comma 1 del D.M. 28 agosto 1995, n. 548.

Fatto ad Uithoorn il (21 settembre 2001)

Kenwood Electronics Europe B.V. Amsterdamseweg 37 1422 AC

L'uso di accessori all'influori di quelli forniti potrebbe causare danni all'apparecchio.

Accertarsi di usare sostanto gli accessori in dotazione all'apparecchio, comeindicato qui sopra.

A

B

E

C

F

D

G

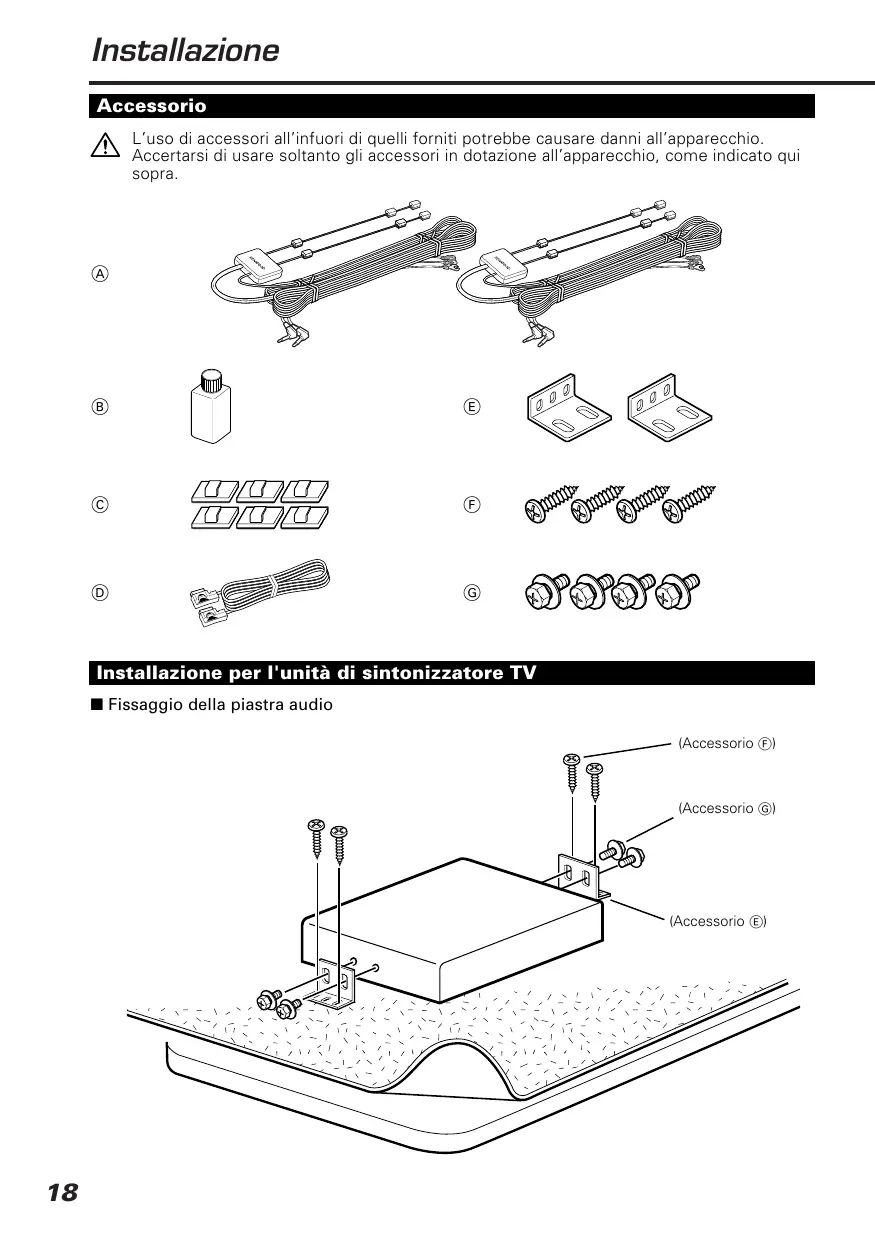

Installazione per l'unità di sintonizzatore TV

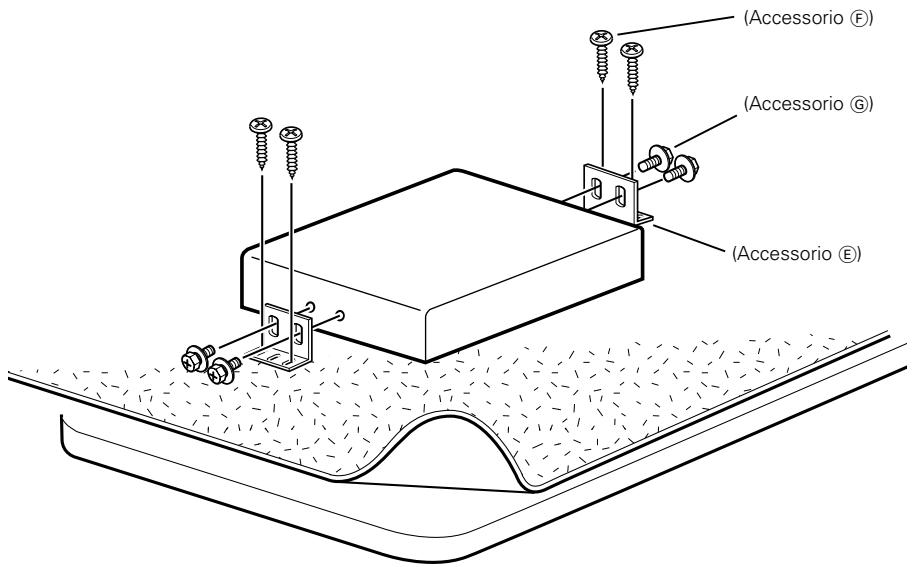

■ Fissaggio della piastra audio

Installazione delle antenne

Le antenné all'interno dell'auto hanno una sensibilità di ricezione inferiore a quella per montaggio esterno.

L'imagine potrebbe non apparire o essere disturbata se il segnale nella zona è debole.

• Fissate le antenne sulla superficie dei vetri interni in due posti possibilmente lontani (es. lunotto e parabrezza) using del nastro biadesivo. Fate attenzione a controllare il luogo di installatione molto bene, poiché il nastro cui è più fissato una volta sola. Se la temperatura della superficie del vetro della finestra posteriore è Bassa, aumento la stessa accendendo la corrente dell'impianto antiappannante.
• Una superficie fredda del vetro riduce la forza adesiva del nastro biadesivo. Inollore, se I'installazione all'interno dell'abitacolo del veicolo viene effettuata in una giornata con un alto tasso di umidità o quando piove, l'alto livello di umidità riduce la forza adesiva del nastro biadesivo.
• Se installate un'antenna sul parabrezza, verificate che non si sia ridotto il Campo visivo durante la guida del veicolo.

1 Controllate il luogo dove installare l'antenna. Rimovete le trickle di grasso o sporciazza dal luogo di installatione usando il prodotto di pulizia per vetri in dotazione e pulite l'area con acqua e lasciatela asciugare. (Accessorio 8)

Pulite il vetro attendamente, altrimenti la forza adesiva del nastro biadesivo sare inferiore e si puòanche staccare.

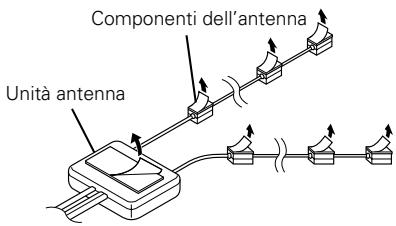

2 Rimovete le strisce di protezione dai componenti dell'antenna e dal retro dell'unità antenna stessa.

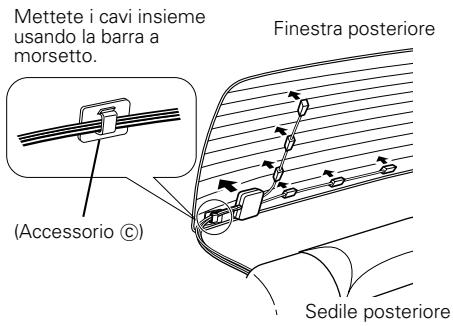

3 Fissate il nastro biadesivo sul parte dell'antenna e l'unità antenna sul vetro posteriore. Fissate il nastro biadesivo premendolo fermamente dall'alto verso il basso. Fissate tutti i cavi usando i morsetti in dotazione.
4 Dopo aver fissato l'antenna con il nastro biadesivo, lasciatela inutilizzata per 24 ore. Fate attenzione a non esporre l'antenna ad urti o a bagnare la stessa durante quello periodo.
5 Fate passare il cavo dell'antenna verso l'unità di sintonizzatore TV.

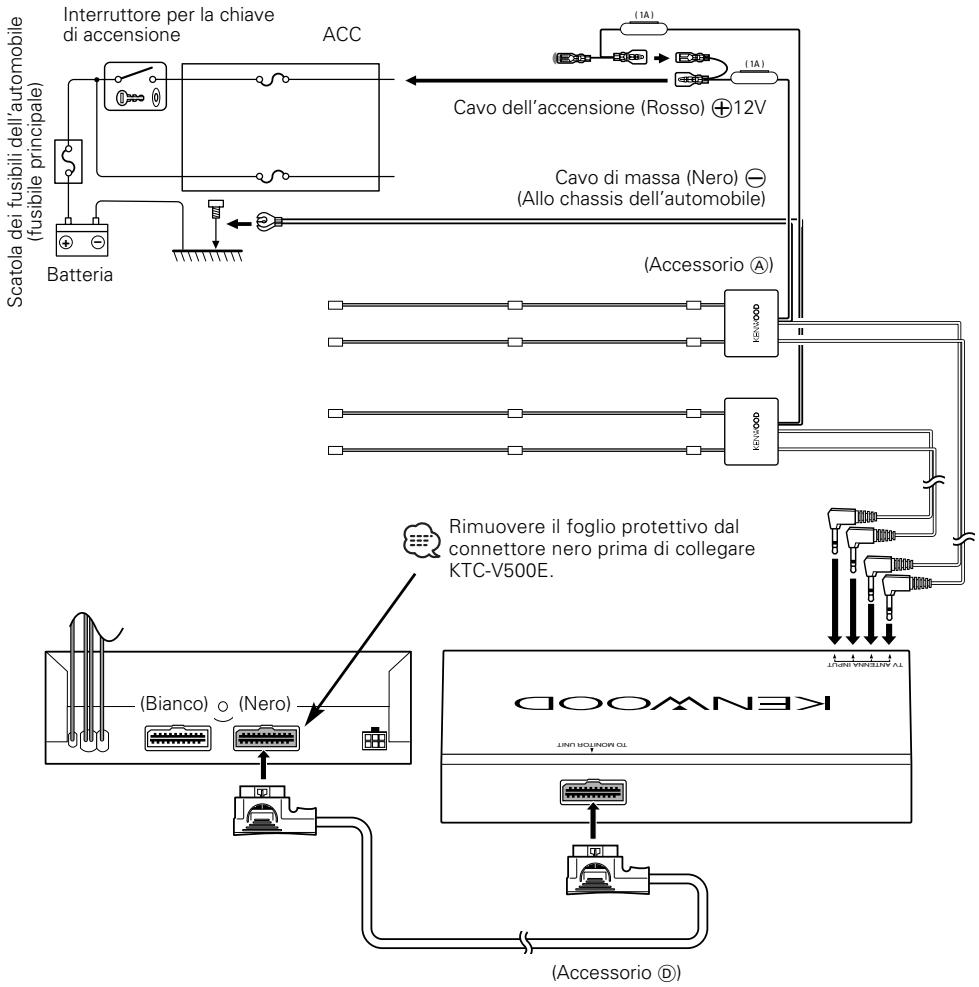

Collegamento

• Alimentare l'apparecchio escludivamente con una tensione nominale di 12 V CC, con polo negativo a massa.
• Se l'accensione della propria automobile non è dotato di posizione "ACC", collegare i cavi di alimentazione positiva delsystema ad un punto dell'impianto elettrico della vettura che possa essere attivato e disattivato con la chiave di accensione. Se si collega l'alimentazione positiva ad un punto che rimane sempre sotto tensione, la batteria della vettura può scaricarsi.
• Se il fusibile salute, accertarsi innanzitutto che i cavi non abbiano causato un cortocircuito, quindi sostuire il fusibile con un'alto dello stesso valore.
• Dopo aver installato l'unità, controllare che le luci dei fremi, gli indicatori, il tergicristallo, ecc. dell'automobile funzionino correttamente.

Le caratteristiche tecniche sono soggette a cambiamenti alla preavviso.

Sezione del sintonizzatore teileviso

Sistema di colori . PAL/SECAM

Sistema di selezione canale .......Sistema di sintesi delle frequenze a PLL

Sistema tevisivo . PAL-B/G, PAL-I, SECAM-L, SECAM-D/K, SECAM-B/G

Canali recevibili

VHF

(PAL-B/G) 2-12 ch/A-H2 ch

(PAL-1). A - J ch

(SECAM-L) 2-10 ch

(SECAM-D/K) 1-12 ch

(SECAM-B/G) 2-12 ch

UHF 21-69 ch

Sistema di demodulazione .......Sistema a divisione di portante

Ingresso dell'antenna .......Sistema"Diversity" a 4 canali (presa mini 75Ω /3,50

Generale

Tensione di alimentazione. 14,4 V (11 - 16 V)

Consumo di corrente 500 mA

Limiti di temperatura(in funzionamento) -10^ircC + 60^ircC

Limiti di temperatura(ad apparecchio spento) -30^ircC + 85^ircC

Dimensioni 192(L) x 30(H) x 147(P) mm

Peso 730g

Unità antenna TV

Impedenza di uscita .....presa mini 75 Ω /3,5 Φ

Tensione di alimentazione nominale 14,4 V DC (11 - 16 V)

Consumo di corrente 200 mA

Lunghezza del cavo 5 m

Dimensioni 50(L) x 15(H) x 452(P) mm

Peso 300g×2

Accesorios
