KTC-V500E - Televisor KENWOOD - Manual de utilização gratuito

Tipo de produto	Televisor (sintonizador de TV) para veículo
Marca	KENWOOD
Modelo	KTC-V500E
Dimensões (unidade principal)	192 x 30 x 147 mm (C x A x P)
Peso (unidade principal)	730 g
Dimensões (conjunto antena)	50 x 15 x 452 mm (C x A x P) cada
Peso (conjunto antena)	300 g x 2
Tensão de funcionamento	14,4 V DC (11 a 16 V)
Corrente absorvida (unidade principal)	500 mA
Corrente absorvida (antena)	200 mA
Faixa de temperatura de operação	-10°C a +60°C
Faixa de temperatura de armazenamento	-30°C a +85°C
Sistemas TV compatíveis	PAL-B/G, PAL-I, SECAM-L, SECAM-D/K, SECAM-B/G
Sistemas de cor	PAL/SECAM
Seleção de canais	Sintetizador de frequência PLL
Cobertura dos canais VHF	2-12, A-H2, A-J (conforme sistema)
Cobertura dos canais UHF	21-69
Sistema de demodulação	Portadora dividida
Entrada de antena	4 canais (75 Ω, mini-jack 3,5 mm)
Acessórios fornecidos	Antena, fita adesiva dupla face, braçadeiras, produto de limpeza de vidro
Instalação	Fixação no vidro traseiro interno, conexão à alimentação 12V DC

Perguntas frequentes - KTC-V500E KENWOOD

Como instalar a antena de TV no vidro traseiro?

Limpe primeiro o vidro com o produto fornecido, retire as fitas de proteção, fixe as partes adesivas pressionando firmemente de cima para baixo e deixe repousar 24 horas sem perturbação.

Por que a imagem da TV está ruim ou ausente?

Isso pode ser devido a um sinal fraco na sua área ou a uma instalação incorreta da antena. Certifique-se de que a antena está bem colada e que o cabo está corretamente conectado.

Posso instalar a antena no para-brisa?

Não, não a instale no para-brisa, pois isso pode obstruir a visão do motorista. Use o vidro traseiro.

Que tipo de alimentação é necessária?

O aparelho necessita de alimentação 12V CC com massa negativa. Conecte o cabo de ignição a uma fonte comutável pela chave de contato para evitar descarga da bateria.

O que fazer se um fusível queimar?

Verifique primeiro se não há curto-circuito nos cabos, depois substitua o fusível por um novo de mesmo valor.

Quais sistemas de TV são suportados?

O televisor é compatível com PAL-B/G, PAL-I, SECAM-L, SECAM-D/K e SECAM-B/G.

A antena pode ser reutilizada se descolar?

A fita adesiva dupla face só cola uma vez. Se a antena descolar, talvez seja necessário substituir a fita ou a antena.

Quais são as dimensões da unidade principal?

A unidade principal mede 192 mm de comprimento, 30 mm de altura e 147 mm de profundidade.

Qual é o peso total do conjunto?

A unidade principal pesa 730 g e cada antena pesa 300 g, totalizando aproximadamente 1,33 kg.

Posso usar acessórios não fornecidos?

O uso de acessórios diferentes dos fornecidos pode danificar o aparelho. Use exclusivamente os acessórios indicados no manual.

MANUAL DE UTILIZADOR KTC-V500E KENWOOD

O uso de quaisquer acessórios que não sejam os fornecidos pode resultar em danos ao aparecido. Certifique-se de usar apenas os acessórios que foram enviados{juntos com o aparecido,segundo a lista acima.

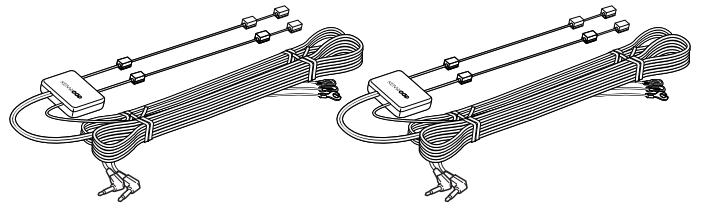

A

B

E

C

F

D

G

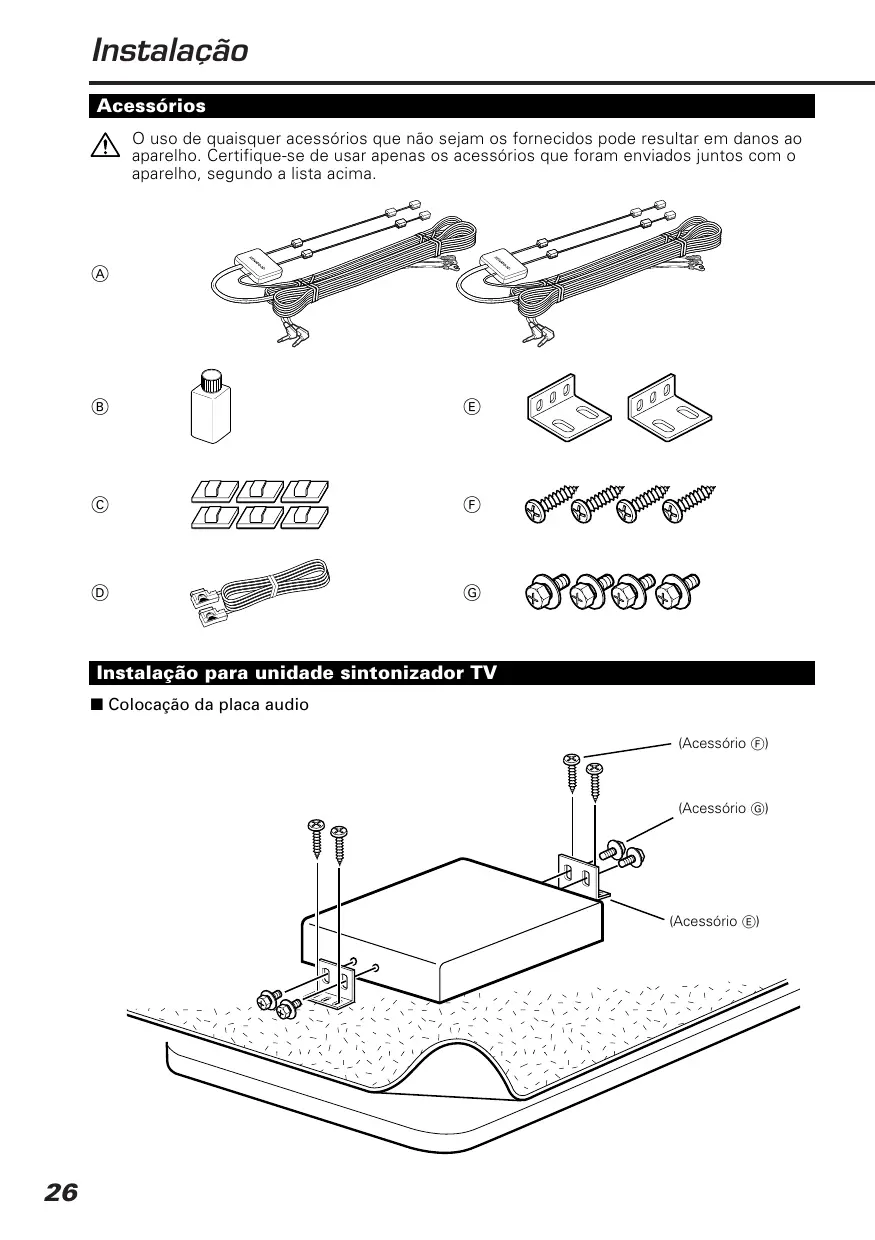

Instalacao para unidade sintonizador TV

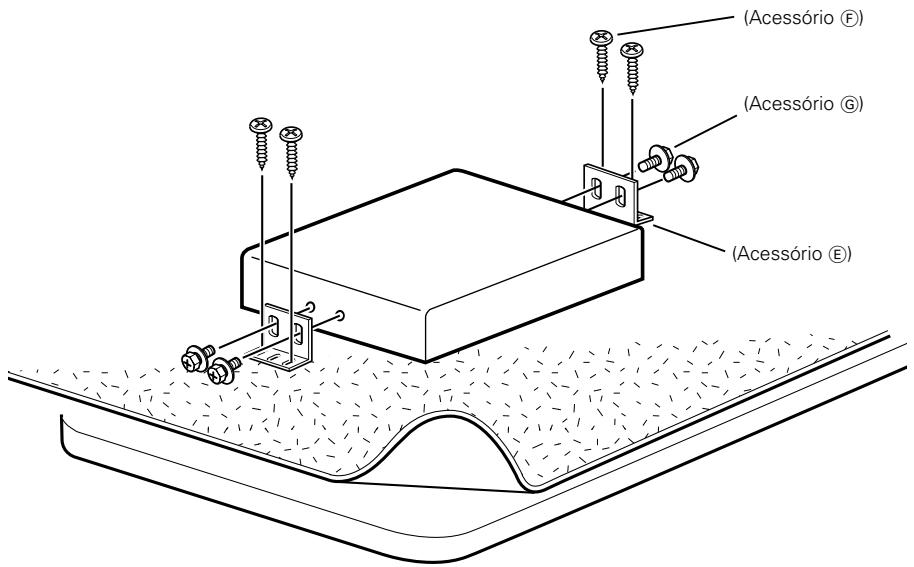

Colocacao da placaradio

Instalacao para a unidade de antenna

As antenas instaladas no interior de um carro tem menos sensibilitadde de recepcao do que as antenas instaladas no exterior. A imagem pode nao aparecer ou pode ser deficiente, se o sinal na sua area for frac.

• Una a antenna à superficie de vidro mais interior da janela traseirautilizando fita de dupla-face. Verifique cuidadosamente o local da instalacao poisa fita pode apenas ser colada uma vez.
• Se a temperatura de superficie do vidro da janela traseira for baixa, aqueça-a ligando a energia do desembaciador traseiro.

Uma superficie de vidro de janela fria entracecerá a forca do adesivo da fita de dupla-face.

Também, se a instalação no interior da cabina for executada num dia com elevadora humida ou quando estiver a chover, o;nível de elevada humida enfraquecer aforces do adesivo da fita de dupla-face.

• Não instale a antenna num local onde possa obstruir o campo de visão durante a condução,ais como no para-brisas.

1 Verifique a localização onde a antenna sera anexada. Limpe quaisquer gordura ou sujidade do local da instalacao usingo orliquido de limpeza de vidros fornecido (Aecessorio 8), limpe a area com agua e permita que seque.

Limpe profundamente o vidro poised ao falhar a limpeza não apenas poderá entraquecer aforcado adesivo da fita dupla, mas poderá也是非常可能导致 a sua libertação.

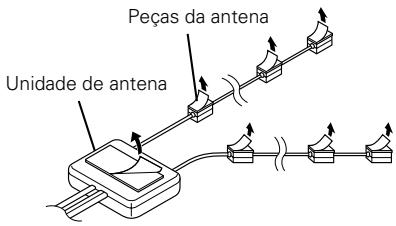

2 Retire as faixas de protecao das peças da antenna e traseira da unidade da antenna.

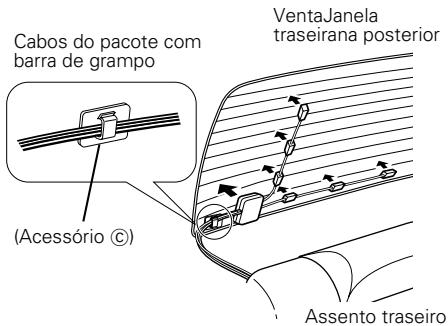

3 Una a fita de duplo lado das peças da antenna e da unide da antenna à traseira da janela de vidro. Una a fita de duplo lado pressionando firmamente para baixo a partir de cima. Firma todos os cabos usingo gramps fornecidos.
4 Após unirem a antenna com a fita de duplo lado, deixe-a assentar não perturbada durante 24 horas. Tome cuidado em não aplicar para a antenna ou permitir fazer molhada durante este tempo.
5 Encaminhe o cabo da antenna para a unidade sintonizador TV.

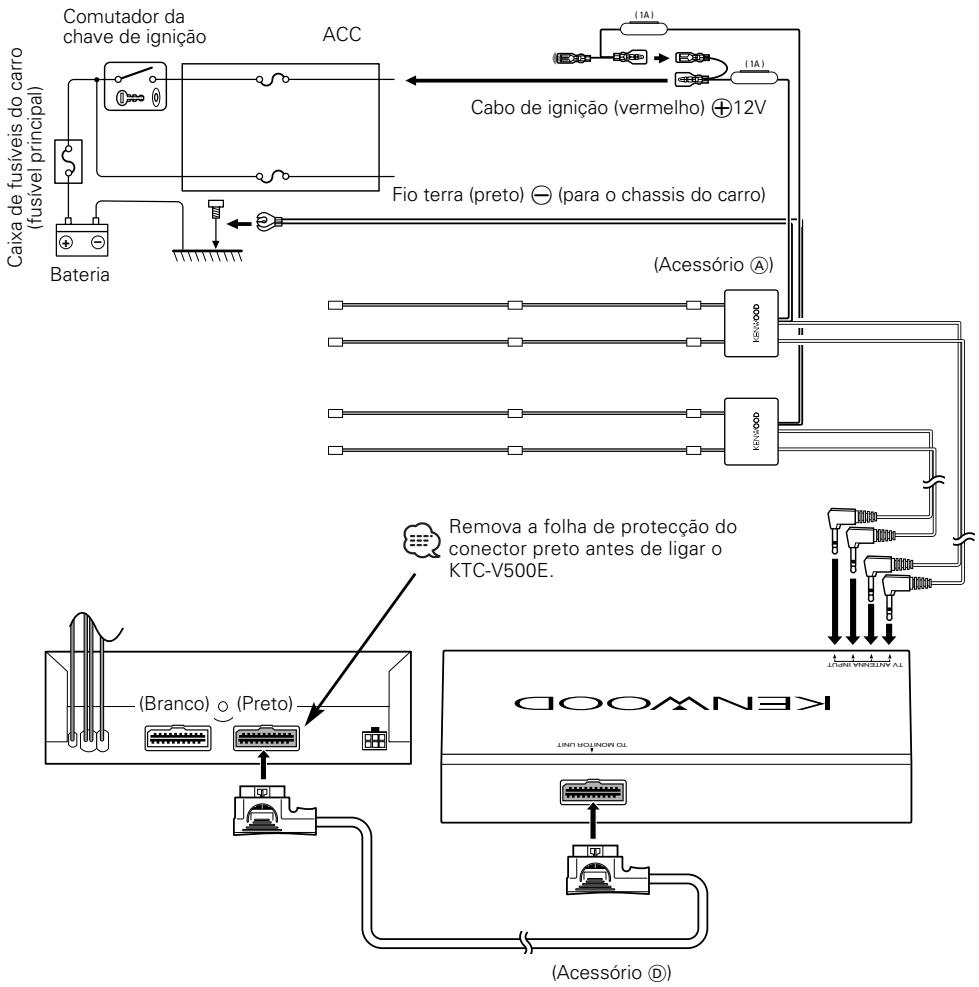

Conexões

• Assegurar-se de fazer ligaçao à terra do aparelho para um alimentador de corrente negativa de 12V DC.
• Se a igniação de seu carro não vier com uma posicao ACC, ligue os cabos de ignião a uma fonte de energia que possa ser ligada e desligada com a chave de ignião. Se você ligar o cabo de ignião a uma fonte de energia que receba um fornecimento constante de voltagem, como com os cabos de bateria, a bateria pode descarregar.
• Se o fusível queimar, primeiro certificque-se de que os cabos não foram causadores de um curto circuito, quando substitua o antigo fusível por um do mesmo tipo.
• Depois que o aparecido tiver sido instalado, verifique se as lampadas de stop, os piscapiscas, os limpa para-brisa, etc. do carro está-functionando corretemente.

As espécificações podem ser alteradas sem prévia notificationsão.

Secção de sintonizador de TV

Sistema a cores .PAL/SECAM

Voltagem de operacao 14,4 V DC (11 - 16 V)

Consumo de energia .500 mA

Esfera de temperatura operacao -10^ircC to +60^ircC

Esfera de temperatura preservaço -30°C to +85°C

Tamanho 192(L) x 30(A) x 147(A) mm

Peso 730g

Unidade de antenna de TV

Impedência de saída 75 Ω/3,5 Ø mini-tomada

Voltagem de operacao 14,4 V DC (11 to 16 V)

Consumo de energia 200 mA

Comprimento do cabo 5 m

Tamanho .50(L) x 15(A) x 452(A) mm

Peso 300g×2

KENWOOD
