MANUAL DE UTILIZADOR KOS-L432 KENWOOD

Precauções de Segurança 2 ADVERTÊNCIA As seguintes precauções devem ser tomadas para evitar ferimentos ou incêndio:

• Enquanto conduz, não fique a observar nem fixe o seu olhar na unidade por um período prolongado. 2 CUIDADO As seguintes precauções devem ser tomadas para evitar danificar o equipamento:
• Não poderá ver imagens de vídeo enquanto o veículo estiver em movimento. Para desfrutar de imagens de vídeo, procure um local seguro para estacionar e accione o travão de estacionamento.
• Se aparecerem problemas durante a instalação, consulte o seu revendedor Kenwood.
• Quando adquirir acessórios opcionais, verifique com o seu revendedor Kenwood se estes funcionam com o seu modelo e na sua área.
• Se o aparelho não funcionar correctamente, pressione o botão Reset. Botão Reset
• As ilustrações do visor e o painel apresentados neste manual são exemplos usados para explicar mais claramente como são usados os controlos. Portanto, o que aparece nas ilustrações poderá diferir do que aparece no equipamento real, e algumas ilustrações poderão representar algo impossível no funcionamento real. Para limpar o aparelho Se o painel desta unidade estiver manchado, limpeo com um pano macio e seco tal como um pano de silicone. Se o painel estiver muito manchado, limpe a mancha com um pano humedecido num produto de limpeza neutro e depois seque o detergente neutro. Brilho do ecrã a baixas temperaturas Quando a temperatura ambiente em redor da unidade baixar, tal como no Inverno, o ecrã do painel de cristal líquido tornar-se-á mais escuro do que é normal. O brilho normal voltará após utilizar o ecrã durante algum tempo. Controlador A/V permite controlar a partir do KOS-L432 (A partir de Dezembro de 2007): KOS-V500, KOS-V1000 Informação sobre a forma de deitar fora Equipamento Eléctrico ou Electrónico Velho (aplicável nos países da UE que adoptaram sistemas de recolha de lixos separados) Produtos com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico. Equipamentos eléctricos ou electrónicos velhos deverão ser reciclados num local capaz de o fazer bem assim como os seus subprodutos. Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente. Declaração de conformidade relativa à Directiva EMC 2004/108/CE Fabricante: Kenwood Corporation 2967-3 Ishikawa-machi, Hachioji-shi, Tóquio, 192-8525 Japão Representante na UE: Kenwood Electronics Europe BV Amsterdamseweg 37, 1422 AC UITHOORN, Holanda

• Aplicar um produto de limpeza directamente na unidade poderá afectar as suas peças mecânicas. Limpar o painel com um pano áspero ou usar um líquido volátil tal como um diluente ou álcool poderá riscar a superfície ou apagar caracteres. 50 | Português B64-4168-00̲00.indb 50

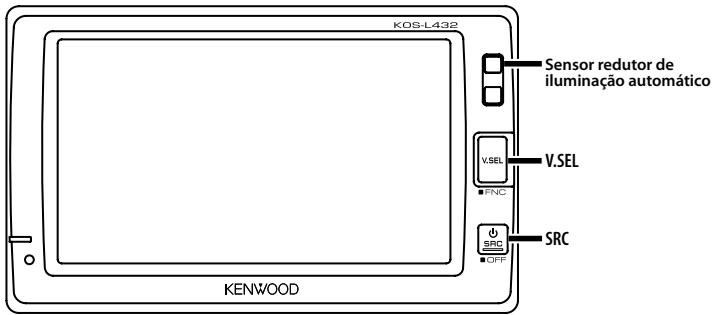

Operações Sensor redutor de iluminação automático V.SEL SRC

É possível controlar os controladores A/V opcionais tocando no ecrã desta unidade. As funções que podem ser controladas variam, dependendo dos controladores A/V. Consulte o manual de instruções do controlador A/V ligado para mais informações. Alimentação Ligar a alimentação Pressione o botão [SRC]. Comuta a fonte vídeo Pressione o botão [V.SEL]. Cada vez que o botão é pressionado, a fonte vídeo é mudada.

• Consulte <Muda a fonte de vídeo> em <Operações básicas> do manual do controlador A/V. Comuta o ecrã da função Comuta para os ecrãs de controlo como para o Ecrã de controlo da fonte. Desligar a alimentação Pressione o botão [SRC] durante pelo menos 1 segundo. Pressione o botão [V.SEL] durante pelo menos 1 segundo. Cada vez que o botão é pressionado durante pelo menos 1 segundo, o ecrã de controlo da função é mudado. Comuta a fonte áudio Ajuste Imagem e Painel de controlo fácil Ecrã de controlo da fonte Painel de imagem (OFF) Pressione o botão [SRC]. Cada vez que o botão é pressionado, a fonte áudio muda.

• Consulte <Muda a fonte áudio> em <Operações básicas> no manual do controlador A/V.

• Consulte <Comuta o ecrã da função> em <Operações básicas> no manual do controlador A/V. Português | B64-4168-00̲00.indb 51

52 | Português B64-4168-00̲00.indb 52

Procedimentos para instalação

1. Para evitar curto-circuitos, remova a chave da

ignição e desligue o terminal - da bateria.

2. Faça as ligações apropriadas dos cabos de

entrada e saída de cada aparelho.

3. Ligue o conector da cablagem ao aparelho.

4. Instale o aparelho no seu carro.

5. Ligue o terminal - da bateria.

6. Pressione o botão de reiniciar. (página 50)

• Para evitar curto-circuitos, desligue o cabo de bateria do terminal negativo da bateria durante a instalação.
• Certifique-se que instala este produto de uma forma firmemente estável. Não o instale num local que não seja estável.
• Siga os procedimentos de instalação e ligações descritos neste manual. Ligações incorrectas ou uma instalação modificada poderá resultar não apenas em avaria ou danos à unidade mas também resultar em acidente.
• Não instale a unidade nos locais seguintes.
• Um local que interfira com a operação do sistema de air-bag.
• Um local que não seja feito de plástico. \ Se instalar sobre pele, madeira ou tecido poderá danificar a superfície.
• Um local sujeito a luz solar directa, sujeito ao ar do ar condicionado, ou sujeito a humidade ou alta temperatura. \ Isto poderá provocar deformação da unidade do monitor.
• Se não pretende instalar a unidade usando o suporte de monitor fornecido, certifique-se que usa um suporte de monitor disponível no mercado. (Os orifícios de montagem para tal suporte estão localizados no fundo da unidade do monitor.)

• A instalação e ligação deste aparelho requerem conhecimentos e experiência. Para sua segurança, deixe o trabalho de montagem e ligação ser feito por profissionais.
• Não instalar o aparelho num local exposto à luz solar directa ou calor e humidade excessivos. Evitar também locais com poeira em demasia ou a possibilidade de pingos de água.
• Não use os seus próprios parafusos. Use apenas os parafusos fornecidos. O uso de parafusos não apropriados pode resultar em danos ao aparelho principal.
• Se o fusível fundir, assegure-se primeiro que os fios não provocaram um curto-circuito, e depois substitua o fusível antigo por um novo com a mesma potência nominal.
• Não deixe que os cabos não ligados ou os terminais toquem o metal do carro ou qualquer outro condutor de electricidade. Para evitar curto-circuitos, não remova as protecções dos terminais não utilizados ou das pontas dos cabos não conectados.
• Depois de o aparelho estar instalado, verifique se as luzes de stop, os piscas, os limpa pára-brisas, etc. do carro funcionam correctamente.
• Isole os cabos não ligados com fita isolante ou outro material similar.
• Limpe cuidadosamente o óleo ou sujidade da superfície de instalação. Evite instalar em superfícies irregulares. Português | B64-4168-00̲00.indb 53

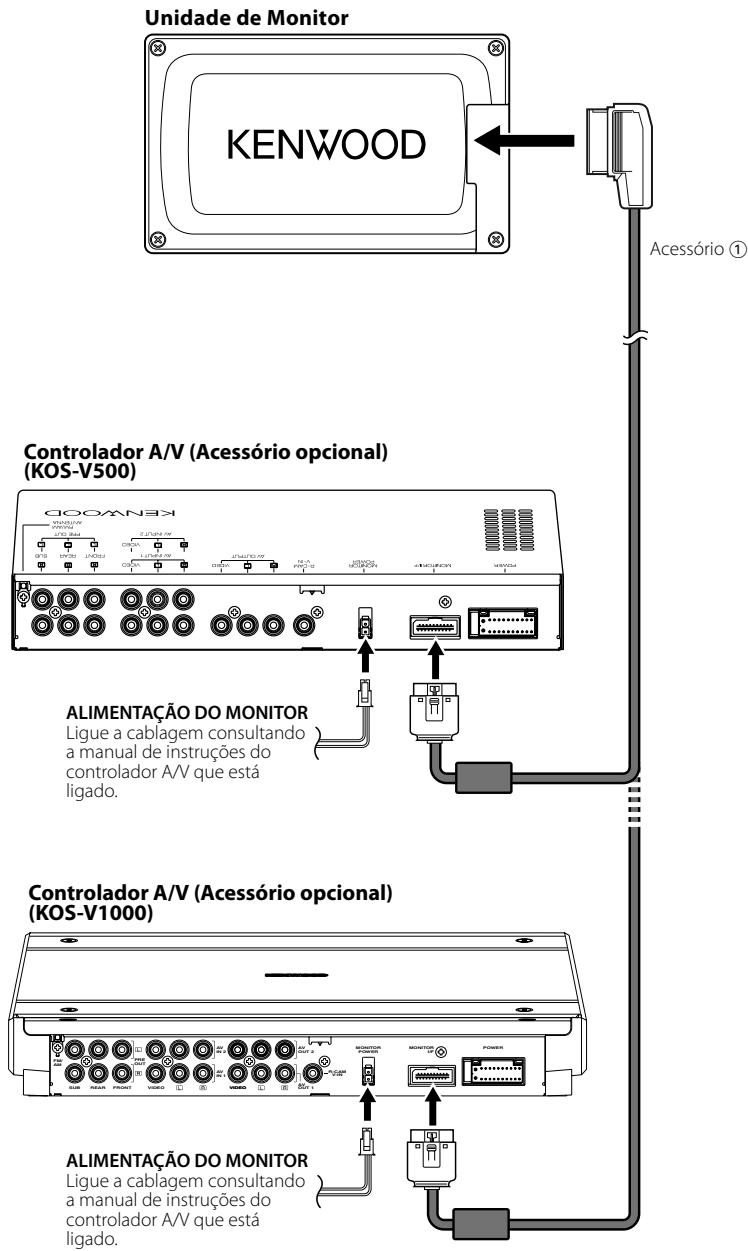

Conexões Unidade de Monitor Acessório 1 Controlador A/V (Acessório opcional) (KOS-V500)

ALIMENTAÇÃO DO MONITOR

Ligue a cablagem consultando a manual de instruções do controlador A/V que está ligado. Controlador A/V (Acessório opcional) (KOS-V1000) MONITOR POWER

ALIMENTAÇÃO DO MONITOR

Ligue a cablagem consultando a manual de instruções do controlador A/V que está ligado. 54 | Português B64-4168-00̲00.indb 54

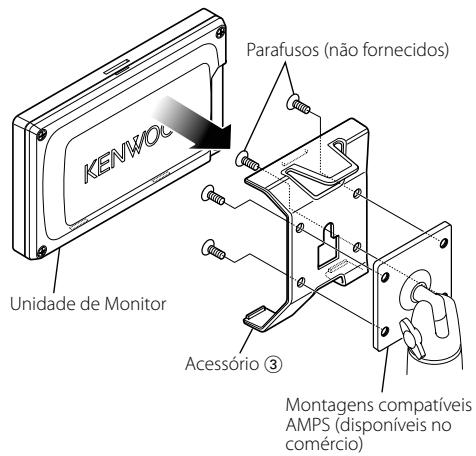

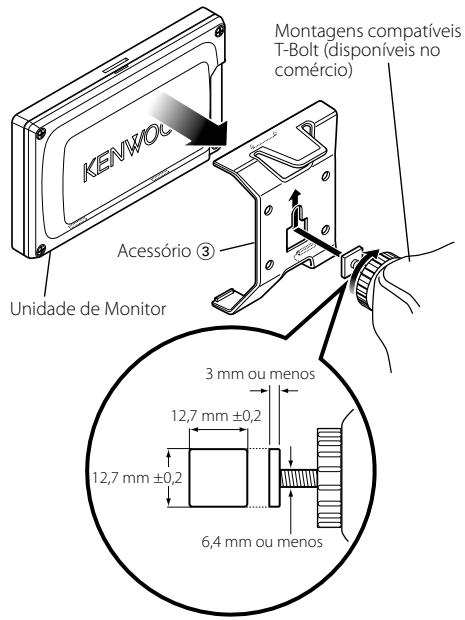

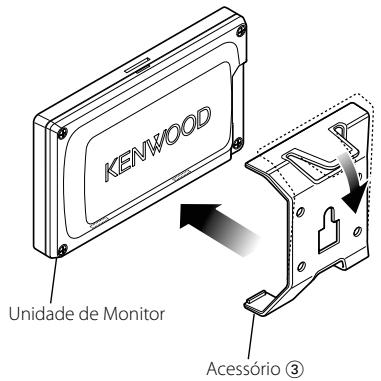

Instalação Instalação usando o suporte (Acessório 3) (Para montagens compatíveis AMPS ou T-Bolt) Remoção da unidade do monitor (Para montagens compatíveis AMPS ou T-Bolt) Quando instalar em montagens compatíveis AMPS Parafusos (não fornecidos) Unidade de Monitor Unidade de Monitor Acessório 3 Acessório 3 Montagens compatíveis AMPS (disponíveis no comércio) Quando instalar em montagens compatíveis T-Bolt Montagens compatíveis T-Bolt (disponíveis no comércio) Acessório 3 Unidade de Monitor 3 mm ou menos 12,7 mm ±0,2 12,7 mm ±0,2 6,4 mm ou menos Português | B64-4168-00̲00.indb 55

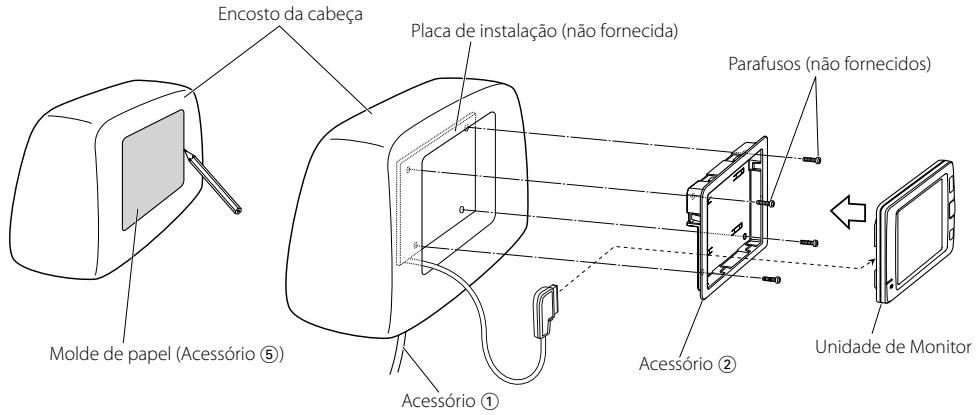

Instalação Instalação usando o chassi (Acessório 2) (Para encosto da cabeça) A instalação e ligação deste aparelho requer conhecimentos e experiência. Para sua segurança, deixe o trabalho de montagem e ligação ser feito por profissionais. Antes de montar o monitor no encosto da cabeça:

• Execute antes as ligações externas necessárias (Acessório 1).

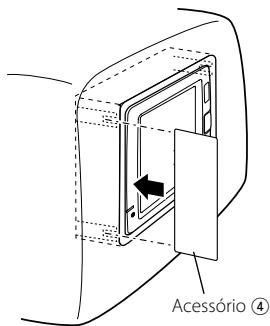

• Usando o molde de papel fornecido (Acessório 5), marque a área a cortar do encosto de cabeça, e depois corte-o cuidadosamente. 1 Ligue o monitor e o cabo do sistema (Acessório 1). 2 Instale o monitor no chassi (Acessório 2). Encosto da cabeça Placa de instalação (não fornecida) Parafusos (não fornecidos) Molde de papel (Acessório 5) Acessório 2 Unidade de Monitor Acessório 1 Remoção do monitor (Para encosto da cabeça) 1 Introduza a ferramenta de remoção (Acessório 4) profundamente nas aberturas de cada lado, como indicado. Acessório 4 2 Puxe o monitor completamente para a fora com as mãos, tendo cuidado para o não deixar cair. 56 | Português B64-4168-00̲00.indb 56

Guia de resolução de problemas O que pode parecer como defeito ou mau funcionamento no seu aparelho pode ser apenas o resultado de uma pequena falha de operação ou na cablagem. Antes de chamar um técnico para consertá-lo, verifique primeiro na seguinte tabela os possíveis problemas.

O aparelho não liga. ✔ O motor não está firmemente fixado ao suporte. ☞ Fixe o motor ao suporte até fazer um clique.

Nada acontece quando os botões são pressionados. ✔ O computador da unidade não está a funcionar normalmente. ☞ Prima o botão de reiniciar na unidade (página 50).

• Consulte o manual de instruções do controlador A/V ligado para resolução de problemas na operação. Especificações As especificações podem ser alteradas sem prévia notificação. Secção do monitor Formato da imagem : 4,3 polegadas de largura 95,0 (L) × 53,9 (A) mm 3-6/8 (L) × 2-1/8 (A) polegadas Sistema do visor : Transmissível com painel LCD de tipo Micro Reflectivo, modo VA Sistema de impulso : Sistema de comando de matriz activa TFT Número de pixels : 391 680 pixels (480 H × 272 V × RGB) Pixels efectivos : 99,99% Disposição de pixels : Disposição em faixas RGB Contraluz : LED Geral Tensão de operação : 14,4 V CC (11 – 16 V) Consumo de energia : 250 mA Gama de temperatura operacional : –10 °C ~ +60 °C Gama de temperatura de armazenagem : –20 °C ~ +70 °C Dimensões (L × A × P) : 125 × 75 × 18,5 mm 4-15/16 × 2-15/16 × 6/8 polegadas Peso : 150 g (0,33 lbs) Secção vídeo Sistema de cor da entrada de vídeo externa : NTSC/ PAL Entrada RGB analógica : 0,7 Vp-p/ 75 Ω Ainda que os pixels efectivos para o painel de cristais líquidos sejam definidos como 99,99% ou mais, 0,01% dos pixels poderão não acender ou acender incorrectamente. Português | B64-4168-00̲00.indb 57
