BEDIENUNGSANLEITUNG KTC-V500E KENWOOD
BEDIENUNGSCANLEITUNG
TV-TUNER blz 14-17
GEBRUIKSAANWIJZING
SINTONIZZATORE TV pagina 18-21
ISTRUZIONI PER L'USO
Output impedance .75Ω/3.5o mini plug

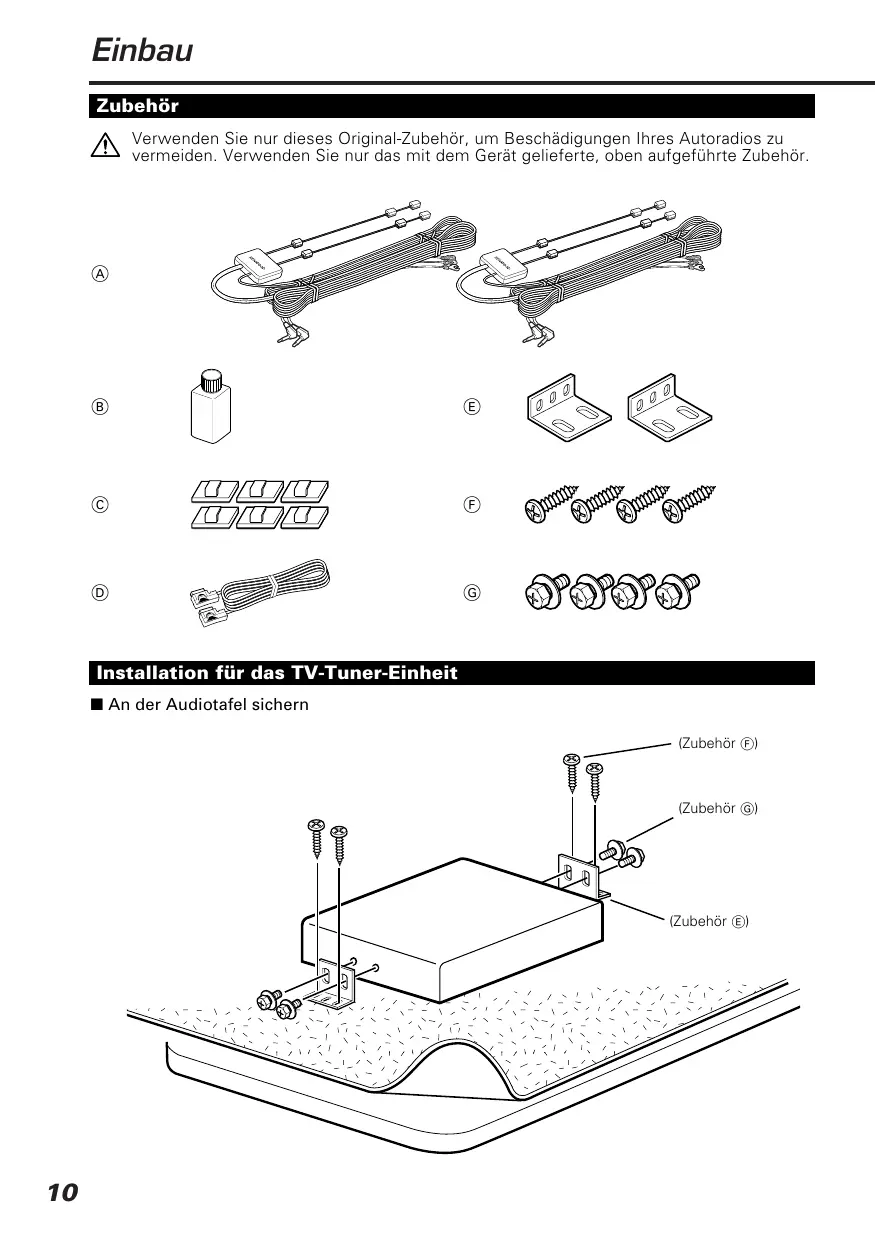

Verwenden Sie nur diese Original-Zubehör, um Beschädigungen Ihres Autoradios zu vermeiden. Verwenden Sie nur das mit dem Gerät gefelieferte, oben aufgeführte Zubehör.
A
B
E
C
F
D
G

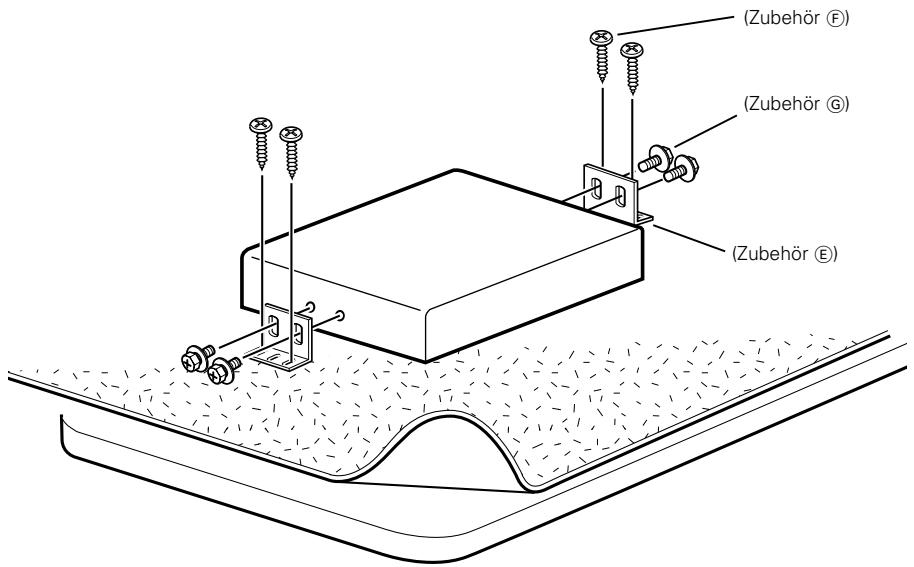

Installation fur das TV-Tuner-Einheit
An der Audiotafel sichern
Installation der Antenneneinheit
Antennen im Inneren des Autos haben eine niedrigere Empfangsempfindlichkeit als Antennen für die Außenmontage. Es kann sein, dass das Bild nicht erscheint oder gestört ist, wenn das Signal in Ihr dem Gebiet schwach ist.
- Befestigen Sie die Antenne auf der Innenglasoberfläche des Heckfensters mit doppelseitigem Klebeband. Prufen Sie sorgfältig den Installationsort, da das Klebeband nur einmal angeklebt werden kann.
- Wenn die Oberflächentemperatur des Glases niedrig ist, wärmen Sie sie mit dem hinteren Sichtscheibenkondensgerät auf. Kaltes Fensterglas schwacht die Klebstärke des doppelseitigen Klebebandes. Wenn die Installation innerhalb der Fahrkabine an einem feuchten oder regnerischen Tag ausgeführrt wird, schwacht die hohe Feuchtigkeit die Klebstärke des doppelseitigen Klebebandes.
- Installieren Sie die Antenne nicht an einem Ort, an dem sie die Sicht beim Fahren befindert, wie beispelseweise auf der Windschutzscheibe.
1 Prufen Sie den Ort, an dem die Antenne angebracht werden soll. Wischen Sie Schmierfett oder Schmutz mit dem mitgelieferten Glasreiniger ab (Zubehör 8), reinigen Sie den Bereich mit Wasser und halten Sieihn trocknen.
Reinigen Sie das Glas sehr sorgfältig,
anderenfalls kann die Klebstärke des
doppelseitigen Klebebandes geschwacht
werden und es kann sich losen.

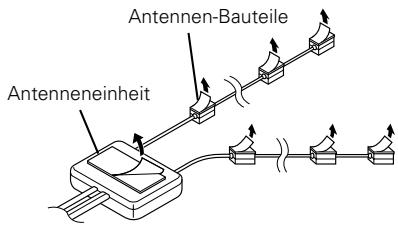

2 Entfernen Sie die Schutzstreifen von den Antennen-Bauteilen und der Rückseite der Antenneneinheit.

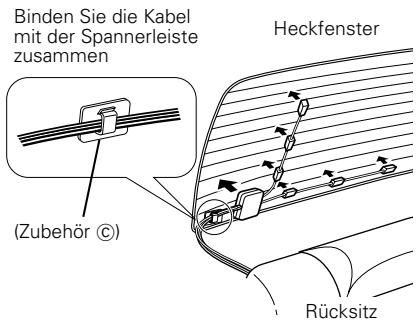

3 Befestigen Sie das doppelseitige Klebeband der Antennen-Bauteile und der Antenneneinheit an die Heckwindschutzscheibe. Befestigen Sie das doppelseitige Klebeband, indem Sie fest darauf drucken. Sichern Sie alle Kabel mit den mitgelieferten Spannern.
4 Nachdem Sie die Antenne mit dem doppelseitigen Klebeband befestigt haben, lessen Sie sie 24 Stunden dont unberuht sitzen. Gehen Sie sehr vorsichtig vor, handhaben Sie die Antenne nicht mit Gewalt und lessen Sie sie in dieser Zeit nicht naB werden.
5 Verlegen Sie das Antennenkabel zur TV-Tuner-Einheit.

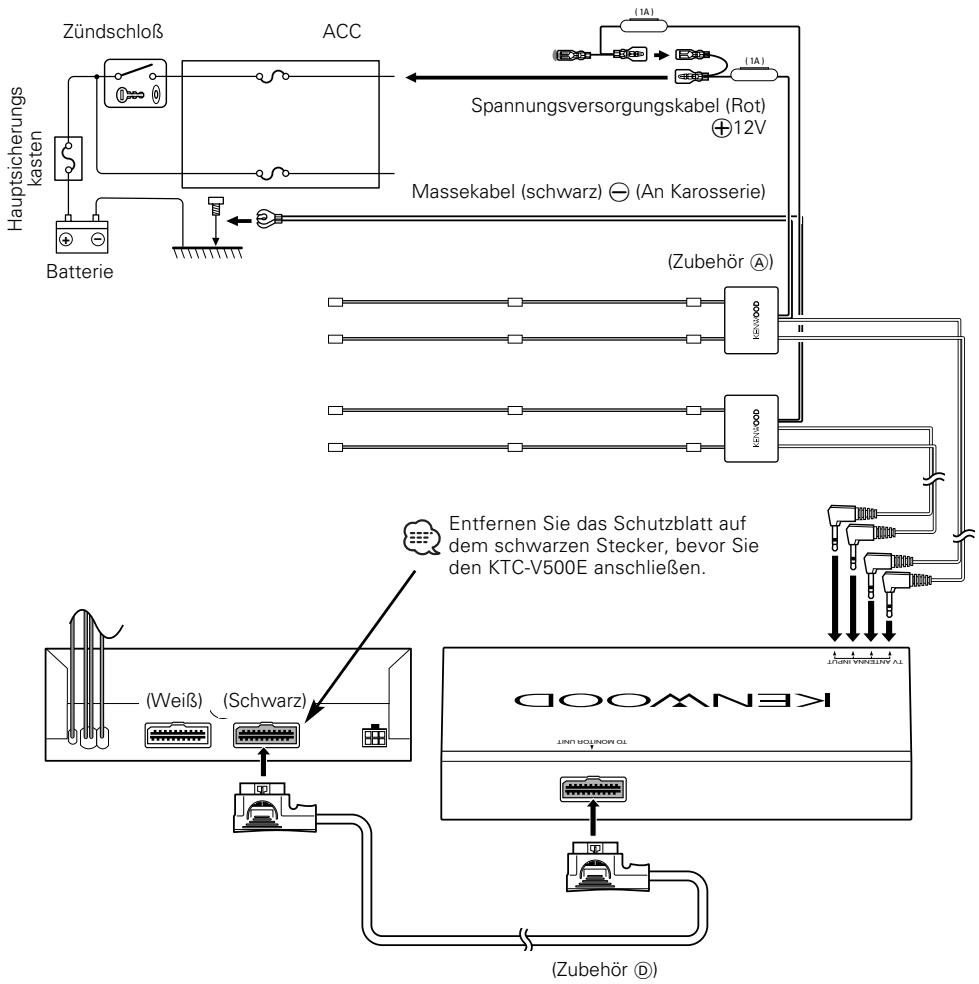

Anschluss
- Betreiben Sie das Gerät ausschließlich mit 12-Volt-Gleichstrom und negativer Masseverbindung.
- Sollte ihre Zündung über keinen ACC-Anschluß verfügbar, verbinden Sie die Stromversorgungskabel mit einem anderen Anschluß, der durch die Zündung ein- und ausgeschaltet wird. Wenn Sie die Stromversorgung an einen dauerhaft mit Strom versorgten Anschluß verbinden, besteht die Gefahr, daß sich die Batterie entlädt.
- Wenn die Sicherung anspricht, überprüfen Sie zunachst die Kabel auf einen Kurzschluß. Ersetzen Sie dann die defekte Sicherung durch eine intakte Sicherung gleichen Werts.
- Prüfen Sie nach dem Einbau, ob Bremslichter, Blinker und Scheibenwischer einwandfrei Funktionieren.
Die technischen Daten können sich ohne besonderen Hinweis ändern.
TV Tuner-Abschnitt
Farbsystem . PAL/SECAM
Kanal-Auswahlsystem .PLL-Frequency-Synthesizer-System
Fernseh-System.PAL-B/G,PAL-I,SECAM-L,SECAM-D/K,SECAM-B/G
Kanal-Konvergenz
VHF
(PAL-B/G) 2-12 ch/A-H2 ch
(PAL-1). A-J ch
(SECAM-L) 2-10 ch
(SECAM-D/K) 1-12 ch
(SECAM-B/G) 2-12 ch
UHF 21-69 ch
Demodulationssystem .Geteiltes Tragersystem
Antenneneingang 4-Kanal-Diversity (75 Ω/3,5ø minibuchse)
Allgemein
Betriebsspannung 14,4 V DC (11 bis 16 V)
Stromverbrauch 500 mA
Betriebstemperaturbereich -10°C bis +60°C
Lagertemperaturbereich -30°C bis +85°C
Abmessungen. 192(B) x 30(H) x 147(D) mm
Gewicht 730g
TV-Antenneneinheit
Ausgangsimpedanz 75Ω/3,5øminibuchse
Betriebsspannung 14,4 V DC (11 bis 16 V)
Stromverbrauch 200 mA
Kabellange 5m
Einbaumaß 50(B) x 15(H) x 452(D) mm
Gewicht 300g×2
