Type de produit	Support de base pour écran plasma
Marque	PIONEER
Modèle	PDK-FS06
Dimensions (L x H x P)	701 x 784 x 567 mm
Poids	20,0 kg
Compatibilité écrans	PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD, PRO-930HD
Capacité de charge de l'étagère	Jusqu'à 10 kg
Dimensions intérieures de l'étagère	420 x 436 x 102 mm (L x P x H)
Profondeur de l'étagère	349 mm
Matériau	Acier avec revêtement noir
Couleur	Noir
Accessoires inclus	Support de base, couvercles, colonnes de support, vis, clé hexagonale, mode d'emploi
Fonctions	Support pour écran plasma, étagère amovible, fixation antichute
Sécurité	Prévention du basculement avec fixations murales recommandées
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Installation	Nécessite au moins deux personnes. Utiliser les vis fournies. Surface plane et solide.
Réparabilité	Pièces détachées disponibles auprès du service après-vente Pioneer.

FOIRE AUX QUESTIONS - PDK-FS06 PIONEER

Quels écrans plasma sont compatibles avec le support PDK-FS06 ?

Le support est conçu pour les modèles Pioneer suivants : PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD et PRO-930HD. Ne pas utiliser avec d'autres écrans.

Le support peut-il être utilisé avec un écran d'une autre marque ?

Non, le PDK-FS06 est exclusivement conçu pour les écrans plasma Pioneer listés. Son utilisation avec d'autres marques pourrait entraîner une instabilité ou des dommages.

Quel est le poids maximal supporté par l'étagère ?

L'étagère peut supporter jusqu'à 10 kg. Veillez à ne pas dépasser cette limite pour éviter tout risque de basculement.

Comment installer le support correctement ?

Suivez le mode d'emploi inclus. L'installation nécessite au moins deux personnes. Assurez-vous que la surface est plane et solide. Utilisez les vis fournies et serrez avec la clé hexagonale. Pour éviter la chute, fixez l'écran au mur avec des câbles de sécurité (non fournis).

Quelles sont les dimensions du support ?

Les dimensions extérieures sont de 701 mm (largeur) x 784 mm (hauteur) x 567 mm (profondeur) avec la colonne haute et l'étagère profonde.

Le support est-il livré avec tous les outils nécessaires ?

Oui, le kit comprend toutes les vis, les colonnes, les couvercles et une clé hexagonale. Un tournevis cruciforme est nécessaire (non fourni).

Puis-je déplacer le support une fois l'écran installé ?

Non, il est déconseillé de déplacer le support avec l'écran fixé. Cela pourrait endommager l'écran ou le support. Démontez l'écran avant tout déplacement.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, abrasifs ou de solvants qui pourraient endommager le revêtement.

Le support est-il compatible avec des haut-parleurs ?

Oui, il permet l'installation de haut-parleurs sur les côtés ou en dessous de l'écran, selon le modèle. Reportez-vous au mode d'emploi des haut-parleurs pour leur fixation.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Pioneer ou votre revendeur agréé. Les vis et autres pièces sont disponibles. Conservez le numéro de série du support.

MODE D'EMPLOI PDK-FS06 PIONEER

Nous vous remercions d'avoir procédé à l'achat d'un produit Pioneer.

Veuillez lire attentivement ce Mode d'emploi pour savoir comment opérer correctement et en toute sécurité votre modèle.

Nous vous conseillons de conserver soigneusement ce Mode d'emploi dans un endroit sûr et à proximité afin de pouvoir vous y référer le cas échéant.

Avis important

Veuillez prendre note du numéro du modèle et du numéro de série de cet équipement ci-dessous.

N° du modèle. PDK-FS06 N° de série.

Conservez ce numéro pour pouvoir l'utiliser ultérieurement.

Avertissement

Pour éviter les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur

l'appareil.

D3-4-2-1-7a_A_Fr

Installation

• Veuillez consulter votre revendeur si vous rencontrez des difficultés lors de l'installation.
• Pioneer n'assumera aucune responsabilité pour tout dommage résultant d'une installation incorrecte, d'une utilisation incorrecte, une modification de ce produit ou encore de désastres naturels.

Table des matières

Attention 9

Liste des pièces et équipements inclus 10

L'assemblage du dispositif 11

Prévenir le basculement et la chute de

L'équipement 14

Spécificités 15

Schéma indiquant les dimensions 15

Attention

Ce symbole indique un danger ou une pratique dangereuse risquant de compromettre la sécurité qui peut provoquer des blessures ou des dégâts matériels.

Attention

Ce produit est un support de base conçu exclusivement pour les écrans d'affichage plasma (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD) fabriqués par la société PIONEER. Veuillez noter que ce support de base n'a pas été conçu pour être utilisé avec d'autres équipements. Pour de plus amples informations, veuillez contacter le revendeur où vous avez acheté votre écran d'affichage.

Veuillez ne pas installer le produit d'une manière autre que celle spécifiée ou modifier ce dernier. En outre, veuillez ne pas utiliser ce support pour un écran d'affichage plasma autre que ceux pour lesquels il a été créé et ni le modifier ou l'utiliser à des fins autres que celles pour lesquelles il a été créé.

Une installation incorrecte est extrêmement dangereuse car celle-ci peut provoquer le basculement du support ou un autre accident.

Emplacement d'installation

• Lorsque vous choisissez l'emplacement où sera placé le support de base, veillez à sélectionner un endroit avec une surface de base suffisamment solide pour supporter le poids du support de base et de l'écran d'affichage plasma (Le poids du produit est indiqué sur le tableau figurant à la page 15.)
• S'assurer que l'emplacement d'installation est bien plat et à niveau et prendre toutes les précautions utiles et indispensables lors de l'installation du support afin de veiller à ce que le poids soit bien uniformément réparti.
• Selon le type de surface sur lequel sera placé le support de base, les pieds pourront eventuellement laisser des traces sur ladite surface et ceci devra être pris en considération lorsque l'on sélectionnera l'endroit où sera installé le support de base.
• Ne pas installer le support à l'extérieur, à proximité d'une source thermale ou sur la plage.
• Ne pas installer le support à un endroit où il pourrait être soumis à des chocs ou à des vibrations.

Assemblage et installation

• Assembler le support conformément aux instructions concernant l'assemblage et fixer solidement toutes les vis aux endroits prévus à cet effet. On a constaté des cas où des accidents imprévus sont survenus (endommagement de l'équipement, chute, etc.) après l'installation de l'écran d'affichage parce que le support n'avait pas été installé comme indiqué dans les instructions.
• L'écran d'affichage doit toujours être installé au moins par deux personnes afin de veiller à ce qu'il soit installé en toute sécurité.
• Avant de procéder à l'installation, mettre l'écran ainsi que les équipements périphériques hors tension en coupant l'alimentation, puis retirer la prise du câble d'alimentation électrique de la prise femelle murale.

Après installation

• Ne jamais s'appuyer sur l'écran d'affichage plasma ou appliquer une forte pression sur le support de base.
• Il convient de prévenir les accidents causés par la chute du produit en prenant des mesures fiables pour éviter le basculement et la chute (Voir page 14).
• Ne pas déplacer le support de base avec l'écran d'affichage plasma, etc. fixé sur celui-ci.

Liste des pièces et équipements inclus

Veuillez vous assurer que toutes les pièces et tous les équipements indiqués ci-dessous sont bien contenus dans le carton avant de commencer à monter le support de base.

• Veuillez prendre note qu'un tournevis de type Philips (non inclus avec les piè

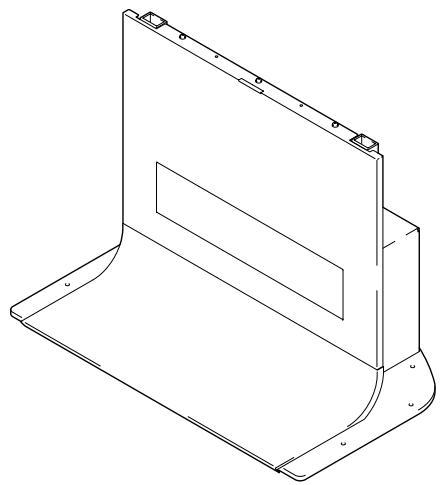

• Support de base x 1 unité Couvercle de base Arrière x 1 unité

- Butée d'arrêt de la colonne de support x 2 unités - Support MR x 1

- Support d'étagère Gauche x 1 unité

- Support d'étagère Droite x 1 unité

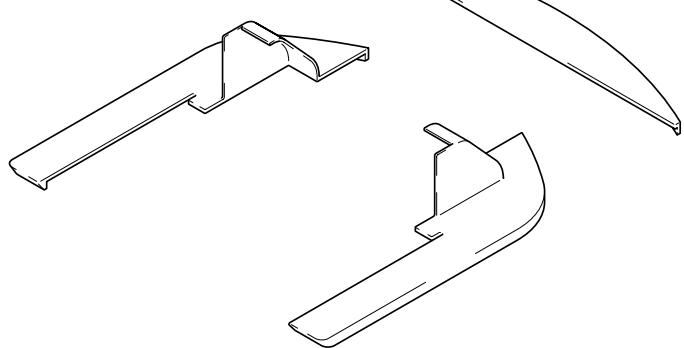

Couvercle de base Gauche x 1 unité Couvercle de base Droite x 1 unité

- Vis courtes à six pans (M8 x 35 mm : noir) x 4

- Vis longues à six pans (M8 x 60 mm : argentée) x 2

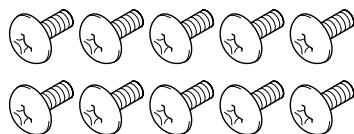

- Vis (M5 x 10 mm) x 10 unités

- Vis (M4 x 6 mm) x 8 unités

- Panneau étagère x 1 unité

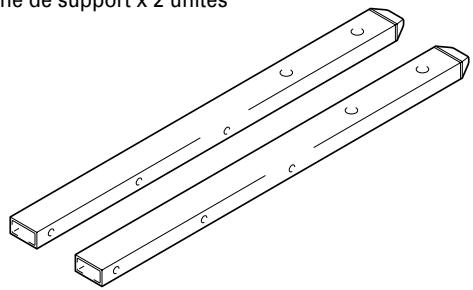

- Colonne de support x 2 unités

- Clé hexagonale x 1 unité (Côté opposé 6 mm pour utilisation M8)

Mode d'emploi (ce document) x 1 exemplaire

1 Fixer les colonnes de support au support de base.

Tableau de l'emplacement de la colonne de support et des pièces en fonction de chaque écran

Écran à plasma		PDP-506XDE PDP-506FDE PDP-506HDG PDP-5060HD PRO-1130HD	PDP-436XDE PDP-436FDE PDP-436HDG		Écran à plasma unique
			PDP-4360HD PRO-930HD	—
Emplacement des hauts- parleurs		Côté	Côté	Dessous	-
Emplacement de la colonne du support		En bas	En bas	En haut	Au milieu
Modalité d'assemblage		A	A	B	C
Pièces utilisées	Butée d'accrit de la colonne du support	inutile	inutile	position haute	position basse
	Vis (M5 x 10 mm)	-	-	2	2
	La fixation de l'écran à plasma se fait avec des vis à six pans par le dessus	court x 2	court x 2	court x 2	Long x 2
	La fixation de l'écran à plasma se fait avec des vis à six pans par le dessous	court x 2	court x 2	court x 2	court x 2
Pièces non utilisées	Butée d'accrit de la colonne du support	2	2	-	-
	Vis (M5 x 10 mm)	2	2	-	-
	Vis à six pans	Long x 2	Long x 2	Long x 2	court x 2

La procédure d'installation varie en fonction du type et de la forme de l'écran à plasma qui doit être monté. Veuillez procéder à l'installation en suivant soit la procédure A, soit la procédure B, soit la procédure C.

Remarque

Veillez à bien ranger la butée d'arrêt de la colonne du support non utilisée, les vis, les boulons, la clé hexagonale et le mode d'emploi au même endroit.

A Lors de l'installation du PDP-506XDE / PDP-506FDE / PDP-506HDG / PRO-1130HD / PRO-930HD / PDP-5060HD ou lors de l'installation des hauts-parleurs sur les côtés du PDP-436XDE / PDP-436FDE / PDP-436HDG

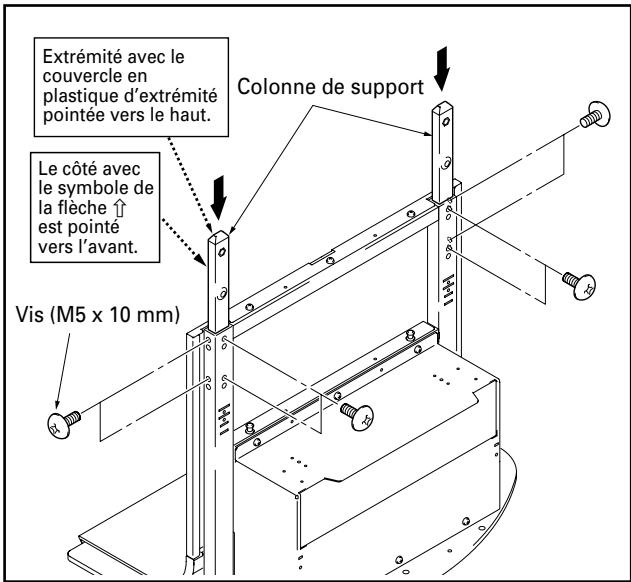

• Introduire les deux colonnes de support dans le support de base et les mettre en place en les immobilisant avec les vis (M5× 10mm). (8 emplacements)
• Installer chaque colonne de support de telle sorte que le côté avec le symbole de la flèche verticale ↑ soit vers l'avant et l'extrémité avec le couvercle en plastique d'extrémité pointée vers le haut.

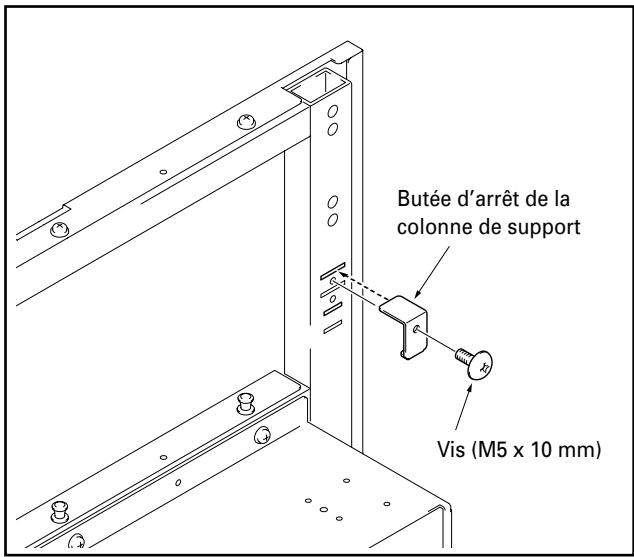

B lors de l'installation des haut-parleurs à la base inférieure de l'écran d'affichage plasma

Placez les butées d'arrêt de la colonne du support dans les fentes supérieures prévues à cet effet à l'arrière du support et fixez-les à l'aide des vis (M5 x 10 mm). (à deux emplacements à gauche et à droite)

La même chose s'applique à la méthode d'installation de la colonne (A)

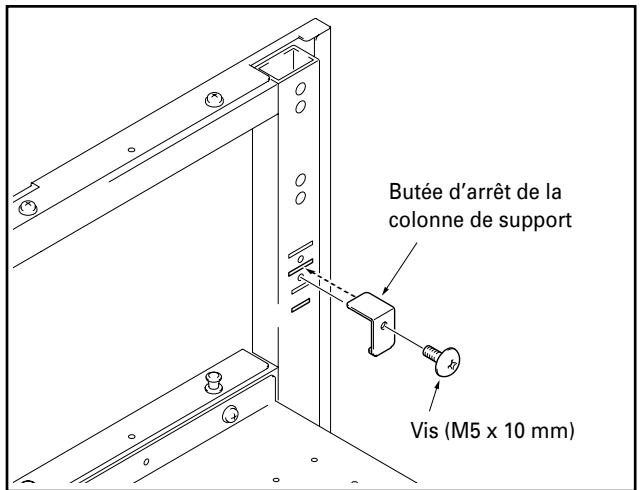

Lors de l'installation de l'écran à plasma unique

Placez les butées d'arrêt de la colonne du support dans les fentes inférieures prévues à cet effet à l'arrière du support et fixez-les à l'aide des vis (M5 x 10 mm). (à deux emplacements à gauche et à droite).

La même chose s'applique à la méthode d'installation de la colonne A.

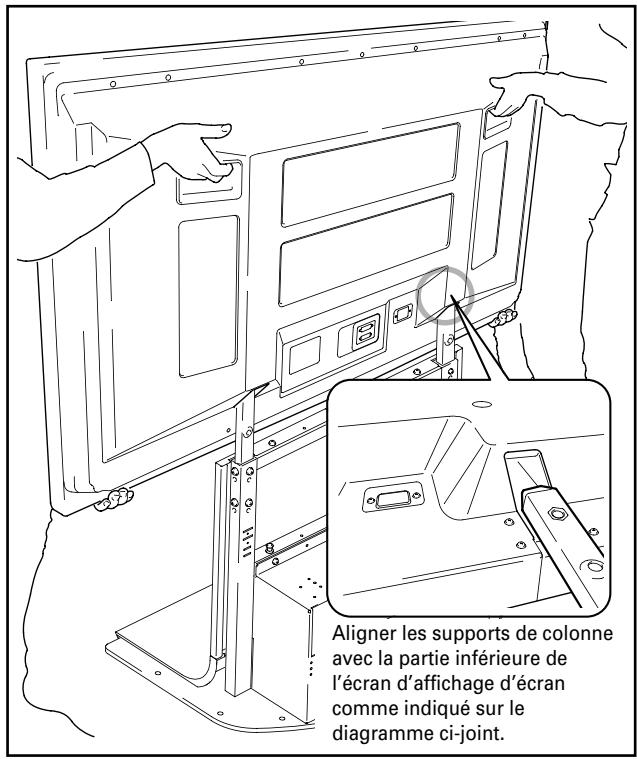

2 Fixer l'écran d'affichage plasma sur la colonne de support.

Placer les colonnes de support dans les fentes au centre de la partie inférieure puis les insérer lentement et directement dans les fentes. Veillez très soignement à ne pas insérer les colonnes de support dans une quelconque partie de l'écran d'affichage plasma autres que les fentes prévues à cet effet. Veuillez noter que si vous faites cela vous risquez d'endommager l'écran d'affichage ou les entrées ou encore le support. Si l'écran d'affichage plasma est équipé de poignées, il est généralement préférible de tenir l'écran avec ses poignées lorsqu'on l'installe à la colonne de support.

Lorsque on installe l'écran d'affichage, veuillez procéder au moins avec une autre personne aux opérations de montage du dispositif. Veillez à ne pas coincer vos doigts entre l'écran d'affichage et la colonne de support.

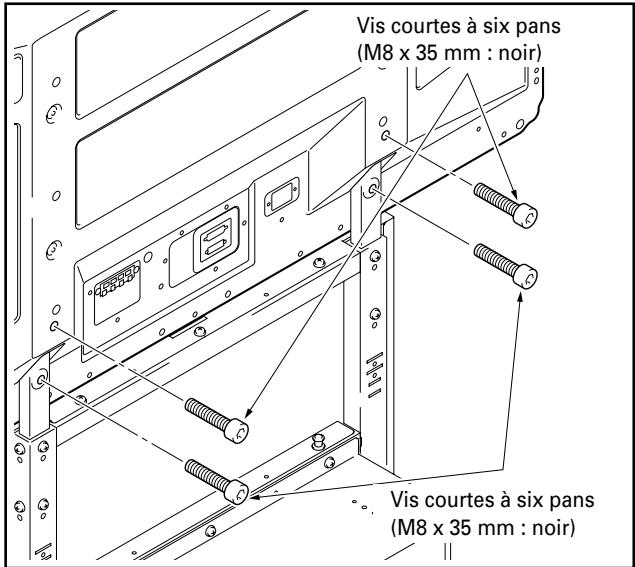

3 Utilisation des vis courtes ou longues à six pans pour fixer l'écran à plasma à la colonne du support

Veuillez procéder à l'installation en commençant par visser les vis du dessus.

Lors de l'installation du PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD

Utilisez les vis suivantes que vous fixerez à l'aide de la clé hexagonale.

En haut...... Vis courtes à six pans (M8 x 35 mm : noir)

En bas....... Vis courtes à six pans (M8 x 35 mm : noir)

• Si vous souhaitez installer des haut-parleurs, veuillez le faire au cours de cette étape de l'installation.
• Veuillez vous référer au Mode d'emploi fourni avec les haut-parleurs en ce qui concerne la procédure d'installation des haut-parleurs.

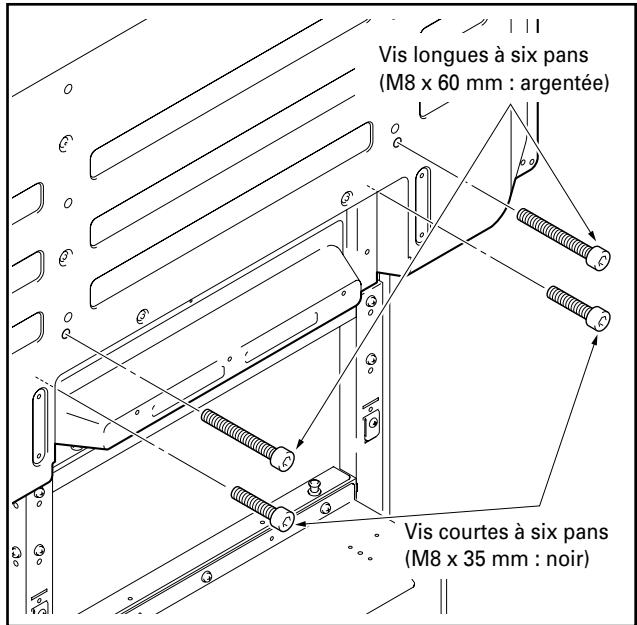

Lors de l'installation de l'écran à plasma unique

Utilisez les vis suivantes que vous fixerez à l'aide de la clé hexagonale.

En haut.... Vis longues à six pans (M8 x 60 mm : argentée)

En bas.... Vis courtes à six pans (M8 x 35 mm : noir)

4 Lorsque l'on utilise une étagère.

Une étagère peut être montée sur le support de base.

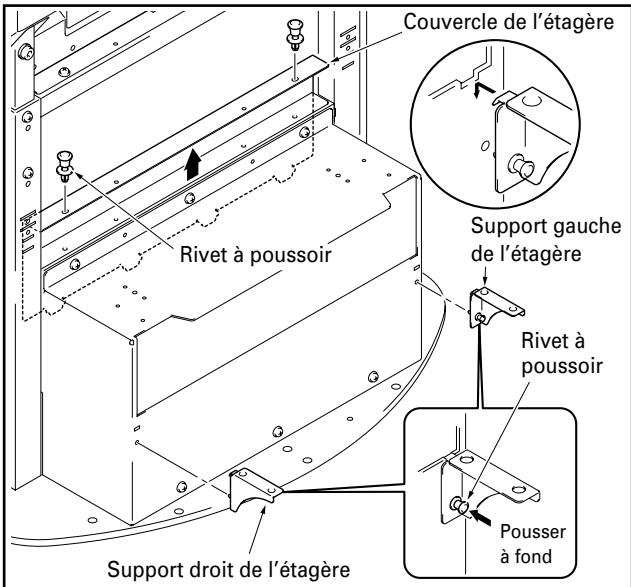

① Retirer le couvercle de l'étagère. Retirer le couvercle de l'étagère puis installer les supports de l'étagère gauche et droit sur le support de base.

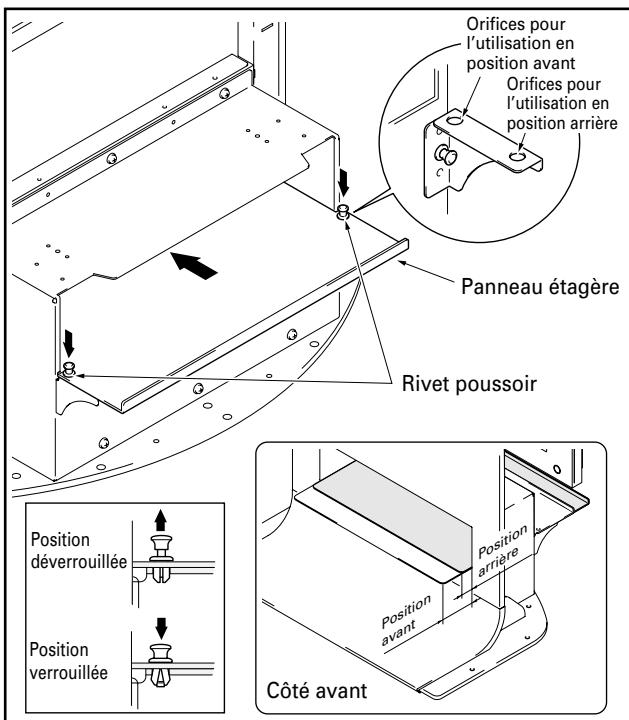

② Pousser le panneau de l'étagère à partir de l'arête et le mettre en place avec le rivet pouvoir.

• La position d'installation du panneau de l'étagère doit être sélectionnée pour l'un des deux niveaux, soit le niveau avant, soit le niveau arrière. L'installer en fonction du dispositif dont vous disposez. Lorsque on change sa position, vous pouvez aisément le retirer en enlevant le bouton sur la partie supérieure du rivet pouvoir.

Dimensions intérieures de l'ouverture intérieure de l'étagère : 420 (largeur effective) x 436 x 102 (hauteur) mm

Profondeur de l'étagère : 349 mm Poids maxi (capacité de support) : jusqu'à 10 kg

Remarque

Soyez prudent lorsqu vous installez autre chose que le récepteur Média (en particulier un amplificateur Média, etc.) sur l'étagère car cela pourrait réduire le dégagement de la chaleur, etc. Pour de plus amples détails, veuillez vous reférer au Mode d'emploi pour chaque dispositif concerné.

5 Lorsque l'on installe transversalement un récepteur média.

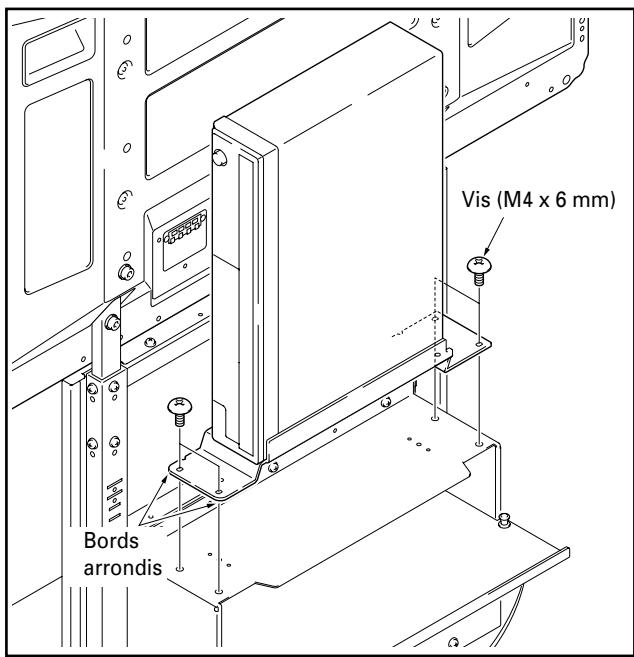

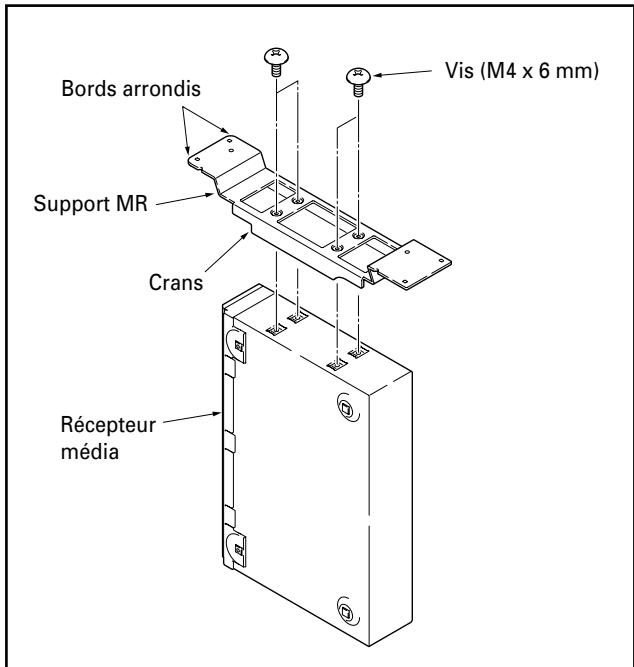

Adaptez le support MR sur les côtés du récepteur média et fixez-le à l'aide des 4 vis (M4 x 6 mm).

Remarque

• Les pieds du support MR sont sur le côté du support avec les échéancrures. Veillez à fixer le support dans le bon sens. N'installez le support MR qu'au récepteur media.

Placez le récepteur media sur le support MR à l'arrière de l'étagère et fixez le support MR.

Remarque

Veillez à ce que le récepteur media soit dans le bon sens. - Veuillez ne pas installer autre chose que le récepteur media à cet endroit.

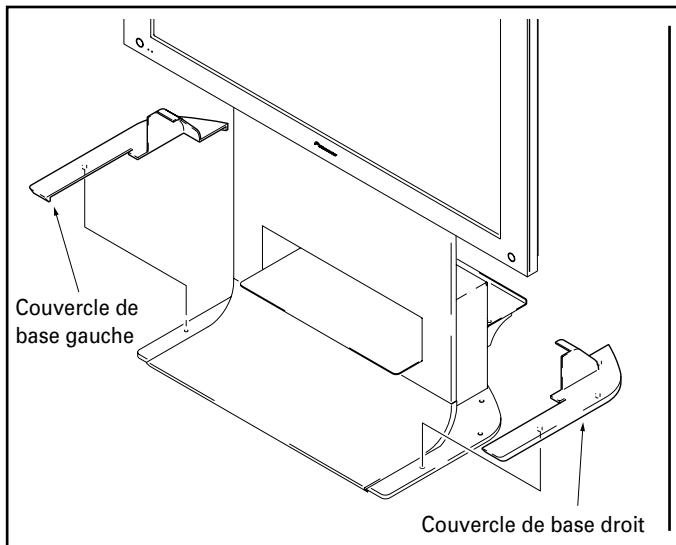

6 Installation des couvercles de base gauche et droit.

Les introduire le long de la base.

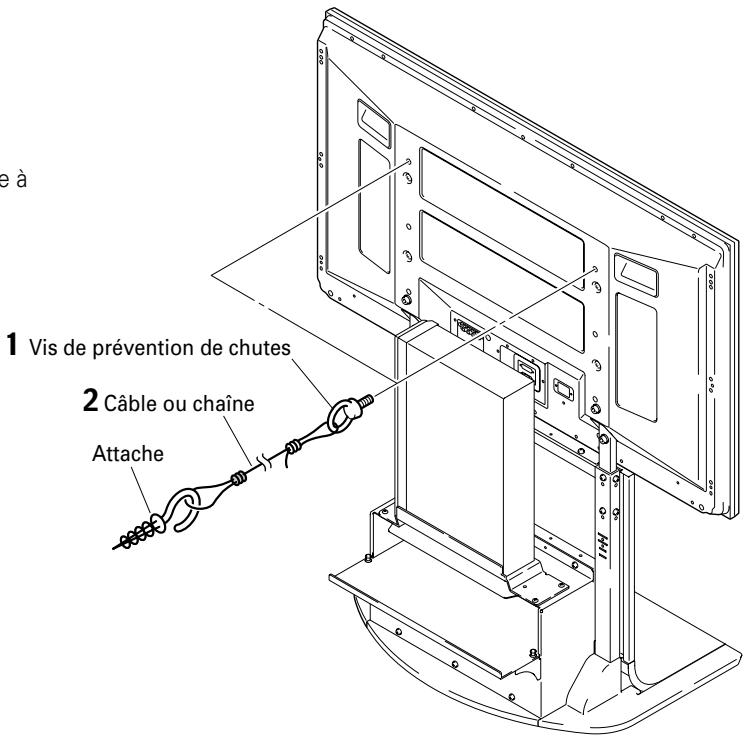

Prévenir le basculement et la chute de l'équipement

Après avoir installé le support, veillez à prendre les précautions nécessaires pour que l'écran à plasma ne tombe pas.

Fixation des boulons empêchant la chute sur l'écran à plasma. 2. Utilisation de câbles solides ou de chaînes pour stabiliser solidement le dispositif sur un mur, un pilier ou d'autres éléments stables.

Ces opérations doivent être effectuées de la même manière à gauche et à droite.

Remarque

Utilisez des boulons, des cordons, des chaînes ou d'autres dispositifs de fixation en vente dans le commerce.

Boulons recommandés : Diamètre nominal M8, longueur de 12 à 15 mm.

Spécificités

Dimensions extérieures : 701 (largeur) x 784 (hauteur) x 567 (profondeur) mm

(Lorsqu'on utilise une colonne de support haute et une étagère profonde)

Poids:20,0kg

• Les caractéristiques techniques indiquées ci-dessus ainsi que les dimensions extérieures peuvent être modifiées sans avis préalable en vue d'améliorer le produit.

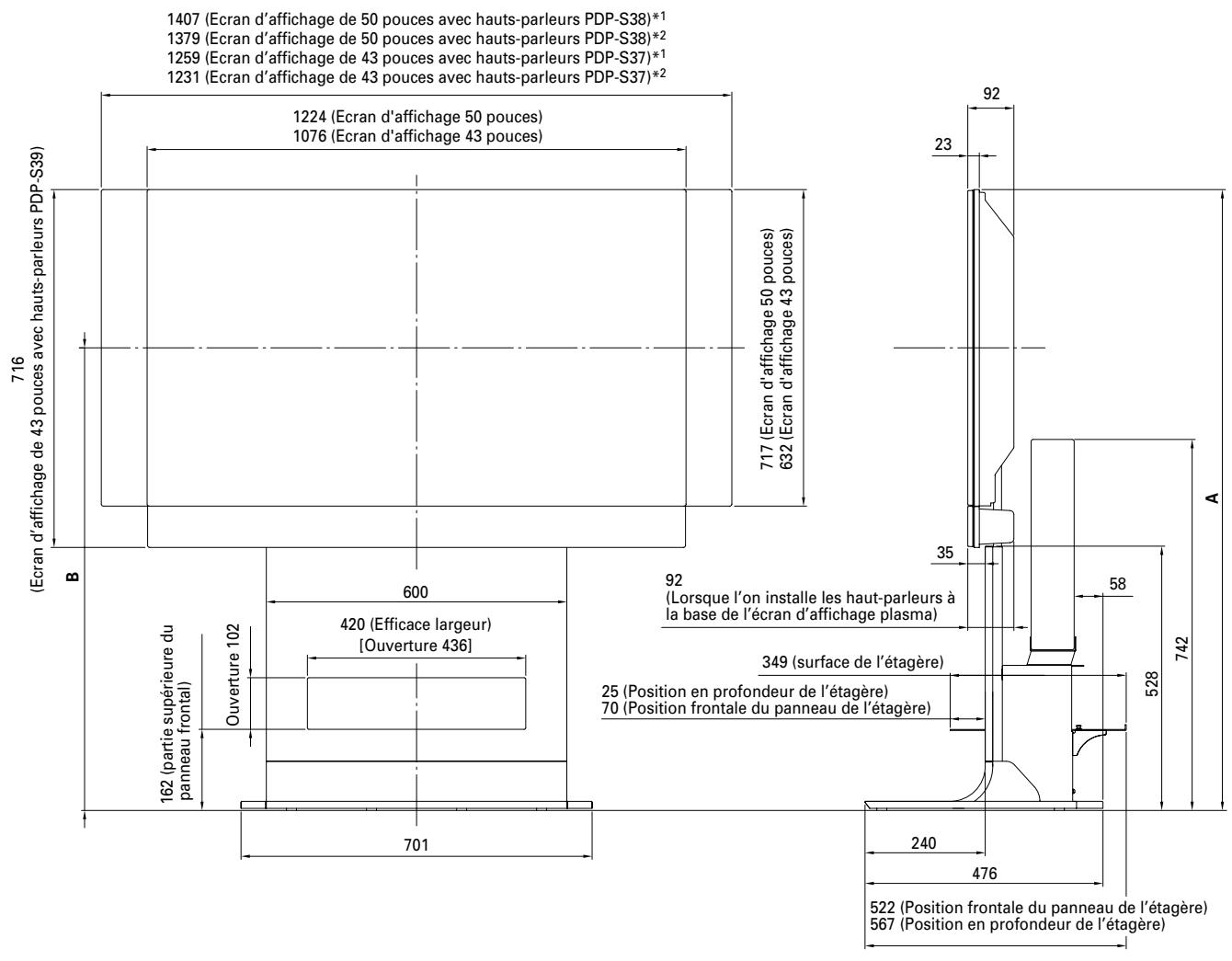

Unités : mm

1 Montage pivotant : fixées à une distance de 15 mm environ entre les haut-parleurs et l'écran. 2 Montage à ras : fixées avec les haut-parleurs près de l'écran.

Écran à plasma	Emplacement des haut-parleurs	Hauteur totale (dimensions A)	Centre de l'écran (dimensions B)
PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-930HD	Sur les côtés de l'écran à plasma	1.164	848
	En-dessous de l'écran à plasma	1.240	924
PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PRO-1130HD	Sur les côtés de l'écran à plasma	1.249	891
Un écran à plasma unique	-	1.226	909
