PDK-FS06 - Soporte para dispositivos electrónicos PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte base para pantalla de plasma
Marca	PIONEER
Modelo	PDK-FS06
Dimensiones (An x Al x Pr)	701 x 784 x 567 mm
Peso	20,0 kg
Compatibilidad de pantallas	PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD, PRO-930HD
Capacidad de carga del estante	Hasta 10 kg
Dimensiones interiores del estante	420 x 436 x 102 mm (An x Pr x Al)
Profundidad del estante	349 mm
Material	Acero con recubrimiento negro
Color	Negro
Accesorios incluidos	Soporte base, cubiertas, columnas de soporte, tornillos, llave hexagonal, manual de instrucciones
Funciones	Soporte para pantalla de plasma, estante extraíble, fijación anti-caídas
Seguridad	Prevención de vuelco con fijaciones murales recomendadas
Mantenimiento	Limpiar con un paño suave y seco. No utilizar productos abrasivos.
Instalación	Requiere al menos dos personas. Utilizar los tornillos suministrados. Superficie plana y sólida.
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de Pioneer.

Preguntas frecuentes - PDK-FS06 PIONEER

¿Qué pantallas de plasma son compatibles con el soporte PDK-FS06?

El soporte está diseñado para los siguientes modelos Pioneer: PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD y PRO-930HD. No usar con otras pantallas.

¿Se puede usar el soporte con una pantalla de otra marca?

No, el PDK-FS06 está diseñado exclusivamente para las pantallas de plasma Pioneer listadas. Su uso con otras marcas podría provocar inestabilidad o daños.

¿Cuál es el peso máximo soportado por el estante?

El estante puede soportar hasta 10 kg. Asegúrese de no exceder este límite para evitar riesgo de vuelco.

¿Cómo instalar el soporte correctamente?

Siga el manual de instrucciones incluido. La instalación requiere al menos dos personas. Asegúrese de que la superficie sea plana y sólida. Utilice los tornillos suministrados y apriete con la llave hexagonal. Para evitar caídas, fije la pantalla a la pared con cables de seguridad (no incluidos).

¿Cuáles son las dimensiones del soporte?

Las dimensiones exteriores son de 701 mm (ancho) x 784 mm (alto) x 567 mm (profundidad) con la columna alta y el estante profundo.

¿El soporte viene con todas las herramientas necesarias?

Sí, el kit incluye todos los tornillos, columnas, cubiertas y una llave hexagonal. Se requiere un destornillador de estrella (no incluido).

¿Puedo mover el soporte una vez instalada la pantalla?

No, no se recomienda mover el soporte con la pantalla fijada. Esto podría dañar la pantalla o el soporte. Desmonte la pantalla antes de cualquier movimiento.

¿Cómo limpiar el soporte?

Use un paño suave y seco. No use productos químicos, abrasivos o solventes que puedan dañar el recubrimiento.

¿El soporte es compatible con altavoces?

Sí, permite la instalación de altavoces en los laterales o debajo de la pantalla, según el modelo. Consulte el manual de instrucciones de los altavoces para su fijación.

¿Dónde puedo encontrar piezas de repuesto?

Contacte al servicio postventa de Pioneer o a su distribuidor autorizado. Los tornillos y otras piezas están disponibles. Conserve el número de serie del soporte.

MANUAL DE USUARIO PDK-FS06 PIONEER

Soporte para colocar en el suejo

PDK-FS06

Manual de instructaciones

esempio una candla accesa, o simili). D3-4-2-1-7a_A_It.

Installazione

Gracias por comprar un producto Pioneer.

Por favor, lea atentamente el Manual de instructuciones para saber como utiliser este modelos de una forma segura y correcta.

Le recomendamos que conserve el Manual de instrucciones para consultarlo en el futuro.

AVISO IMPORTANTE

Anote más abajo el número de modelos y el número de série de este equipo.

N.° de modelo: PDK-FS06 N.° de série:

Guarde este número para futuras referencias.

ADVERTENCIA

Para evaporar el peligro de incendio, noonga nada con fuego encendido (como pueda ser una vela)

encima del aparato.

D3-4-2-1-7a_A_Sp

Instalación

• Si enquirytra dificultades para la instalacion, consulte a su distribuidor.
• Pioneer no es responsable de ningún día que pueda derivarse de una instalación o uso inapropiados, modificaciones o desastres naturales.

Índice

Precauciones 37

Lista de piezas y equipamento incluidos 38

Instrucciones de instalación y montaje 39

Cómevitarqueelequipo secaiga 42

Especillas 43

Diagramade dimensiones 43

PRECAUCION

Este*simbolo indica un riesgo o practica insegura que pueda tener como resultado danos personales o materiales.

Precauzione

Este produit consiste en un soporte para colocar en el suejo exclusivamente diseñado para pantallas de plasma PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD de Pioneer. Observe que no se ha diseñado para ser utilisé con ningún otro equipojamento. Si desea más información,pongase en contacto con la tienda en la que adquiró su pantalla.

No instale ni modifique el producto de una formadistincta a la especificada.

No utilise este soporte para una pantalla de plasma diferente de lasindicadas,y no lo modifique ni lo utilise paraothers fines.

Es muy peligioso realizar una instalación inadecuada, ya que pueda tener como resultado la caía de la pantalla o accidentes de otro tipo.

Lugar de instalación

• Cuando selección la ubicación en la que desece colocar el soporte, asegúrese de elegir un lugar con una superficie lo suficientamente resistente como para soportar el peso del soporte y la pantalla de plasma. (El peso del producto se especifica en la pág. 43.)
• Asegúrese de que el lugar de instalación sea una superficie plana, nivelada y estable, y tome las precauciones necessarias durante la instalación para que su peso está uniformamente distribuido.
• En funciona del tipo de superficie donde vaya a colocar el soporte, las patas peuvent hacer marcas sobre la superficie y hay que tenerlo enIELD al elegir el lugar donde deseee colocar el soporte.
• No lo instale en exteriros, en fuentes termales niURT de una playa.
• No instale el soporte donde pueda sufrir vibraciones o golpes.

Montaje e instalación

• Monte el soporte de acuerdo con las instrucciones de montaje y atornille de forma segura todos los tornillos en los lugares indicados.
  Ha habido casos de accidentes imprevistos, como la rotura o caía del equipo antes de la instalación de la pantalla, porque el soporte no se hacía instalado de acuerdo con las instrucciones.
• Para garantizar una instalación segura de la pantalla, esnecessaryquésimplelohagan dosomáspersonas.
• Antes de la instalación, apague la pantalla y los dispositivos periféricos y desenchufe el cable de alimentación de la toma electrica.

Después de la instalación

• No se apuye en ningún momento sobre la pantalla de plasma ni aplique presión sobre el soporte.
• Para evaporar accidentes causados por la caía del producto, tome todas las medidas necessarias para impeder que se caiga (vease la págin 42).
• NoURTEL SOPOTE con la pantalla de plasma, etc. aun montados.

Lista de piezas y equipamento inclusidos

Antes de empezar a montar su soporte para el suelo, asegúrese de probar que se han incluido todas las piezas y equipuesto relacionados a continuación.

• Fijese en que el montaje requiere un destornillador Philips (no se incluye).

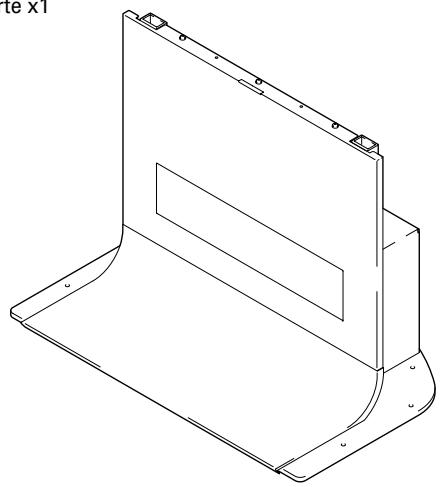

Soporte x1

- Tapon de la columna de soporte x 2
- Soporte MR x1

- Soporte del estante L x 1

- Soporte del estante R x 1

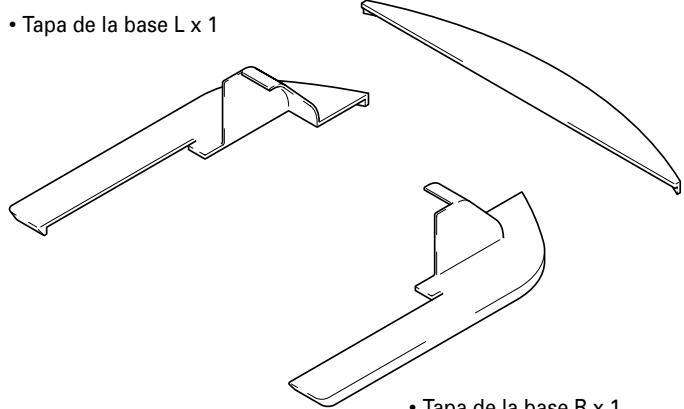

- Tapa posterior de la base x 1
- Tapa de la base L x 1

- Pernos hexagonales cortos (M8 x 35 mm: negros) x 4

- Pernos hexagonales largos (M8 x 60 mm: plateados) x 2

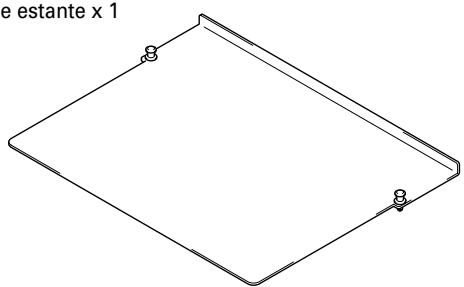

Panel de estante x 1

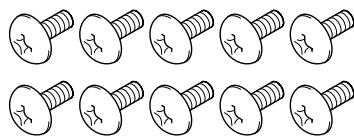

- Tornillos (M5 x 10 mm) x 10

- Tornillos (M4 x 6 mm) x 8

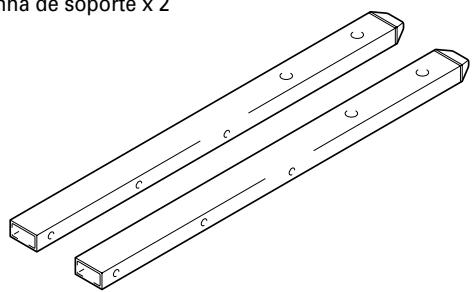

- Columna de soporte x 2

- Llavé de tuercas hexagonal x 1 (Lado opuesto 6 mm para uso M8)

- Manual de instrucciones (este documento) x 1

1 Cmo montar las columnas de soporte en el soporte.

Tabla con la colocacion de las columnas de soporte y las piezas empleadas para cadapellata de plasma

Pantalla de plasma		PDP-506XDE PDP-506FDE PDP-506HDG PDP-5060HD PRO-1130HD	PDP-436XDE PDP-436FDE PDP-436HDG		Pantalla de plasma de un solo cuerpo
			PDP-4360HD PRO-930HD	—
Localización de los altavoces		A los lados	A los lados	Debrero	-
Posición de las columnas de soporte		BAJA	BAJA	ALTA	MEDIA
Método de instalación		A	A	B	C
Piezas realizadas	Tapón de la columnsa de soporte	Innecasario	Innecasario	Posición alta	Posición baja
	Tornillos (M5 x 10 mm)	-	-	2	2
	Para instalar la pantalla de plasma, coloque los pernos hexagonales en la parte superior	Cortos x 2	Cortos x 2	Cortos x 2	Largo x 2
	Para instalar la pantalla de plasma, coloque los pernos hexagonales en la parte inferior	Cortos x 2	Cortos x 2	Cortos x 2	Cortos x 2
Piezas no realizadas	Tapón de la columnsa de soporte	2	2	-	-
	Tornillos (M5 x 10 mm)	2	2	-	-
	Pernos hexagonales	Largos x 2	Largos x 2	Largos x 2	Cortos x 2

El procedimiento de montaje varía en función del tipo y la forma de la pantalla de plasma que deseee montar. Ejecute el montaje siguiendo el procedimiento A, B o C.

Nota

Recuerde guardar en un@mismo lugar los tapones de lascolumnsas de soporte noutilizados,los tornillos,lospernos,lallave de tuercas hexagonal y el Manual de instrucciones.

A Cuando instale los modelos PDP-506XDE, PDP-506FDE, PDP-506HDG, PRO-1130HD, PRO-930HD, PDP-5060HD, o cuando instale altavoces a los lados de los modelos PDP-436XDE, PDP-436FDE, PDP-436HDG

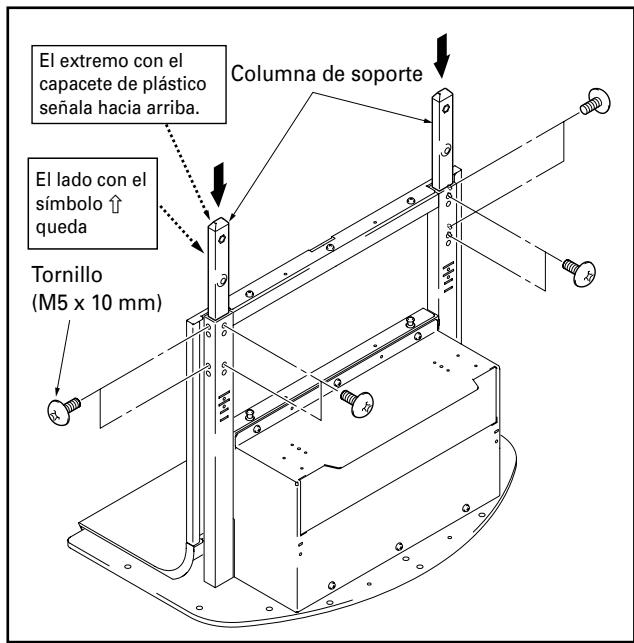

• Introduzca las columnas de soporte en el soporte y fijelas en su situo con tornillos (M5 x 10 mm). (8 lugares)
• Instale cada una de las columnas de soporte de modo que el lado con el símbolo ↑ quede en la parte delantera y el extremo con el capacete de plástico se encontrar arriba.

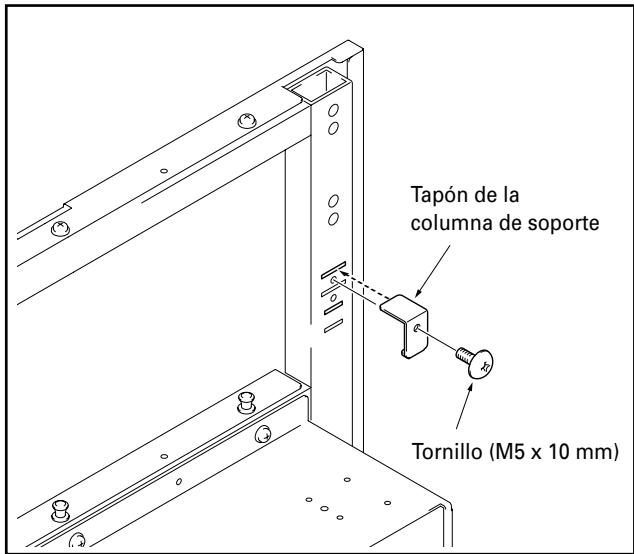

B Cuando desee instalar los altavoces bajo de la pantalla de plasma

Monte los tapones de las columnas de soporte en las muescas superfiores de la parte posterior del soporte y sujetelos en su situ con tornillos (M5 x 10 mm). (2领先地位 a izquierda y derecha.) Lo mesmo es aplicable a las columnas de soporte del procedimiento de montaje A.

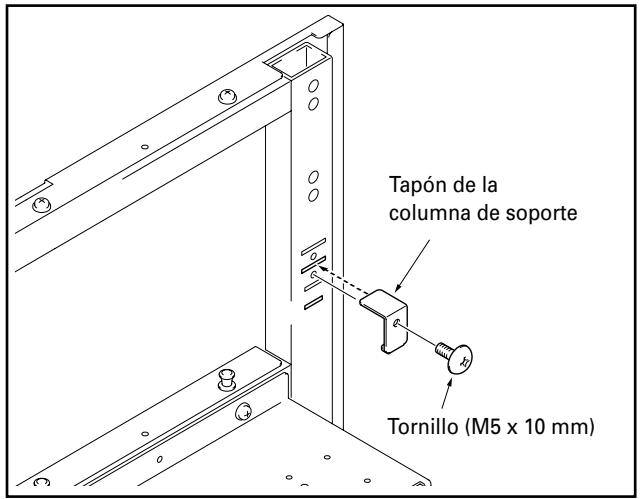

Cuando instale la pantalla de plasma de un solo cuerpo

Monte los tapones de las columnas de soporte en las muescas inferiores de la parte posterior del soporte y sujételos en su situó con tornillos (M5 x 10 mm). (2领先地位 a izquierda y derecha.)
Lo mesmo es aplicable a las columnas de soporte del procedimiento de montaje A.

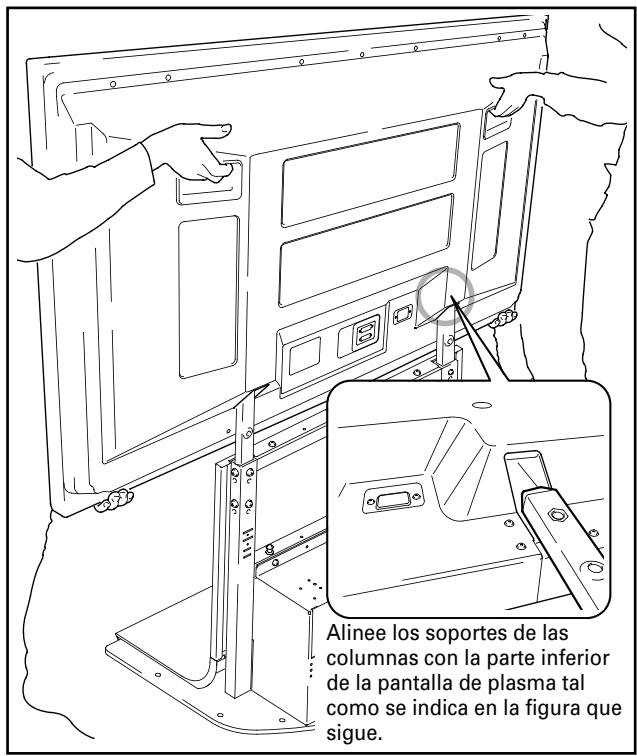

2 Fije la pantalla de plasma sobre la columna de soporte.

Encaje las columnas del soporte en las ranuras que hay en el centro de la parte inferior de la pantalla de plasma e introduzcalas directamente en dichas ranuras. Tenga muchisimo cuidado para no insertar las columnas del soporte en ningún other lugar de la pantalla de plasma que no Sean las ranuras de insercción del soporte. Tenga en cuenta que si eso ocurriera, se podrnan producir daños en el panel de la pantalla de受害者 o sus puertos, o deformaciones en el soporte.

Si la pantalla de plasma está provista de asideros, lo mejor es sutar la pantalla mediante tales asideros cuando vaya a fjjarla en la columna de soporte.

PRECAUCION

• Asegürese de trabajo por lo menos con otra persona cuando monte la pantalla.
• Tome precauciones para que sus dedos no queden atrapados entre la pantalla y la columna de soporte.

3 Utilice los pernos hexagonales cortos o largos para asegurar la pantalla de plasma a las columnas de soporte (4 posiciones).

Recuerde empezar la instalación con los permos de la parte superior.

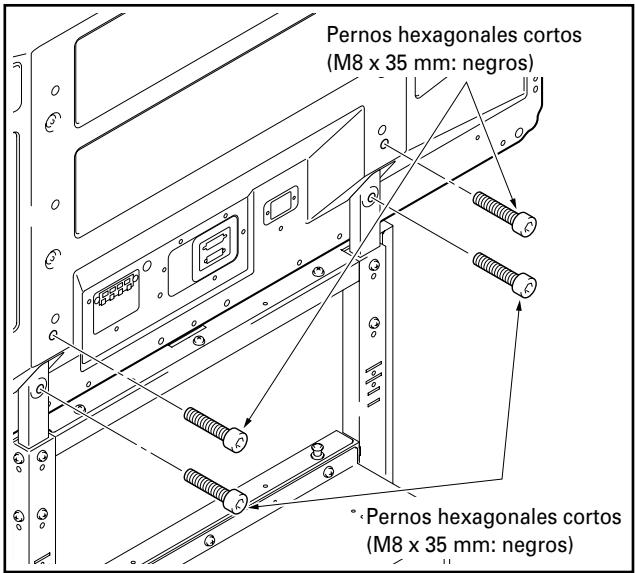

Cuando instale los modelos PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD

Para asegurarla, utilise los siguientes pernos y la llave de tuercas hexagonal.

Parte superior .... Pernos hexagonales cortos (M8 x 35 mm: negros)

Parte inferior .... Pernos hexagonales cortos (M8 x 35 mm: negros)

• Si va a montar altavoces, hagal en este momento.
• Consulte las instrucciones de instalación incluidas con sus altavoces para saber más sobre laforma de instalarlos.

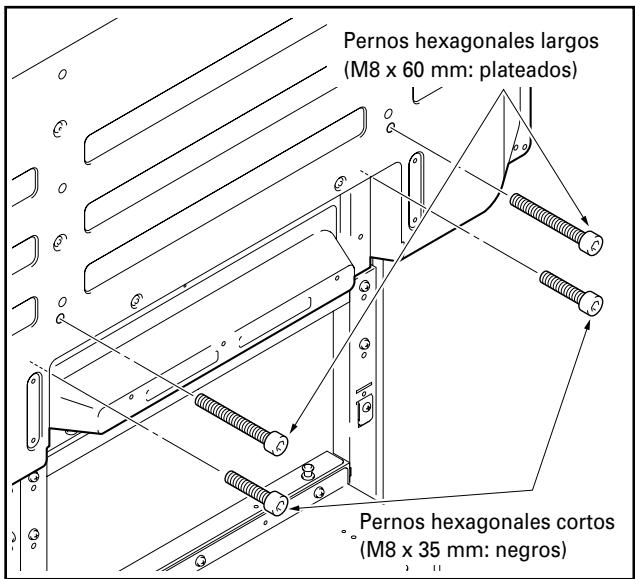

Cuando instale la pantalla de plasma de un solo cuerpo

Para asegurarla, utilise los siguientes pernos y la llave de tuercas hexagonal.

Parte superior .... Pernos hexagonales largos (M8 x 60 mm: plateados)

Parte inferior .... Pernos hexagonales cortos (M8 x 35 mm: negros)

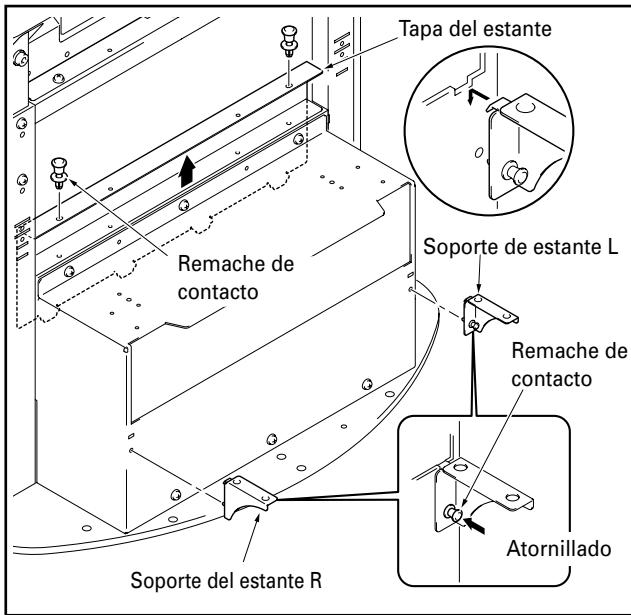

4 Cuando utilise un estante.

Puede montarse un estante en el soporte.

① Saque la tapa del estante y bajo monte los soportes del estante L y R en el soporte.

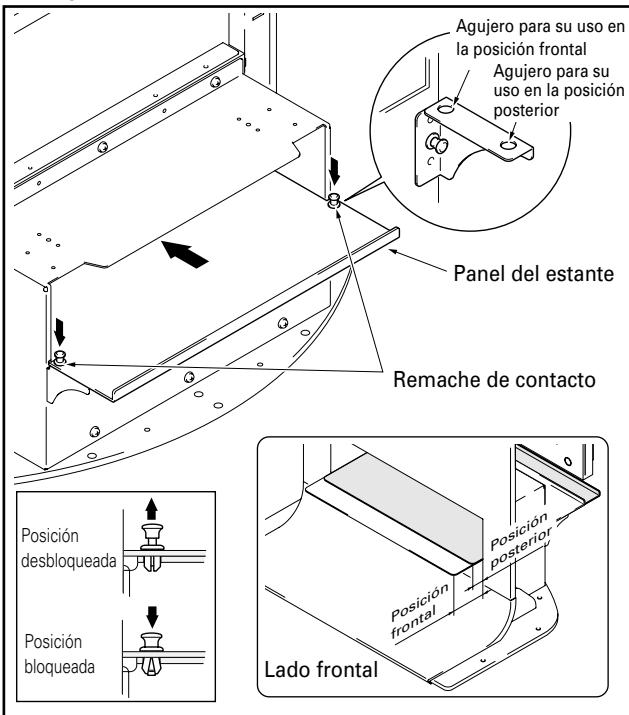

② Introduzca el panel del estante desdela parte posterior y fijelo en su posicionmediante el remache decontacto.

• La posición de instalación del panel de estante pueda elegirse entre dos niveles: la parte frontal o la posterior. Definalo en función del dispositivo que posea.
• Cuando cambie esta posicion, pueda sacarlo con calidad tirando del pomo situado en la parte superior del remache de contacto.

Dimensiones interiores de la aperture del estante: 420 (efectiva ancho) [apertura 436] x 102 (altura) mm
Profundidad del estante: 349 mm
Capacidad de energia: hasta 10 kg

Nota

Tome precauciones cuando instalerialquier elemento distinto de un receptor de medios (en particular si se tratate de un amplificador AV, etc.) sobre este estante, bajo que podra bloquear la descarga terymica. Para mas detalles, consulte el manual de instrucciones correspondiente a cada dispositivo.

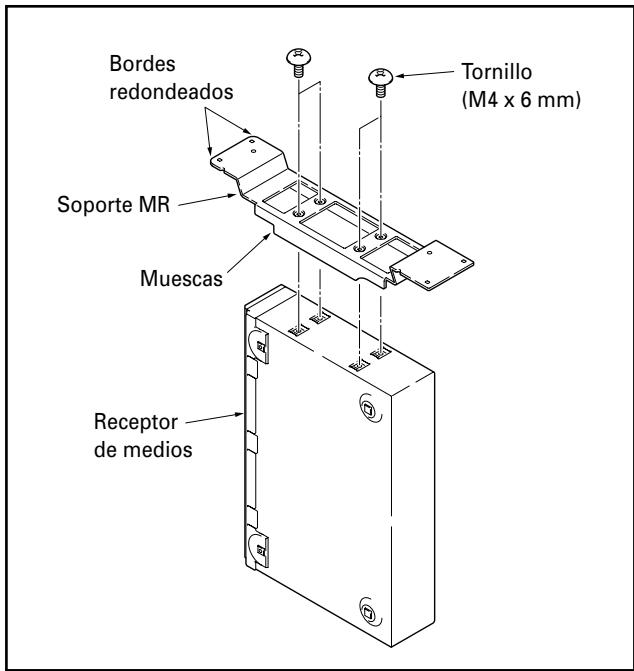

5 Montaje de un receptor de medios vertical.

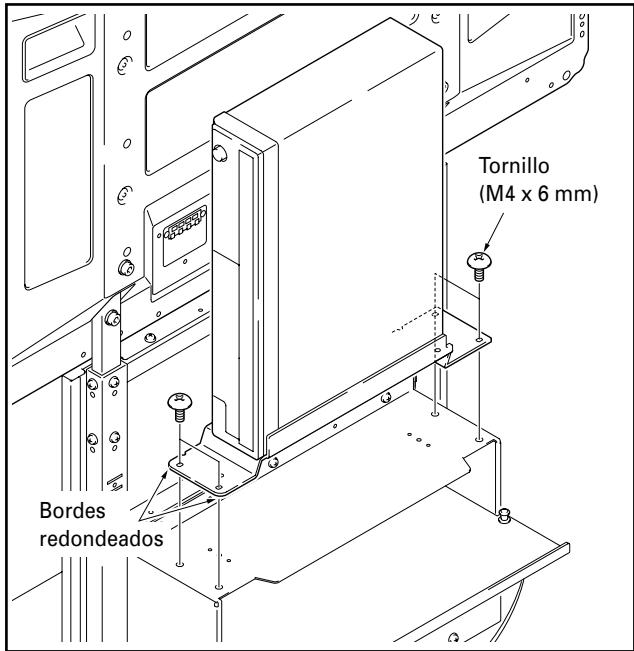

① Coloque el soporte MR sobre los lados del receptor de medios y asegúrelo con los quatre tornillos (M4 x 6 mm).

Nota

Las patas del soporte MR estan situadas en elazo del soporte con las muescas. Asegürese de que instala el soporte en la posicion correcta.
- No instale el soporte MR en ningún或其他 lugar que no sea un receptor de medios.

② Coloque el receptor de medios instalado en el soporte MR sobre el estante ubicado en la parte posterior y asegure el soporte MR en su lugar.

Nota

• Asegürese de que el receptor de medios está mirando en la direccion correcta.
• No instale en esta posición ningún(other disposítivo que no sea un receptor de medios.

Instrucciones de instalación y montaje

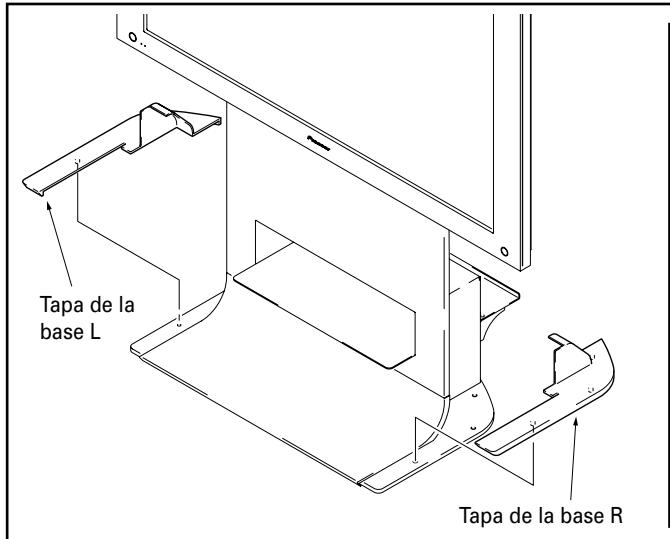

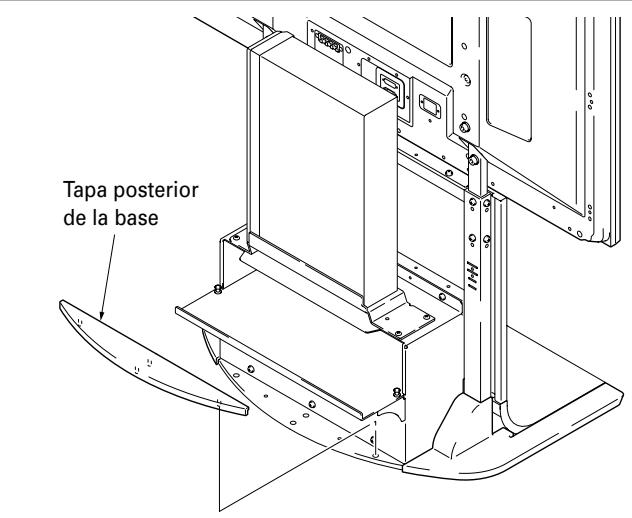

6 Instalación de las tapas de base L, R y posterior.

Insertelos a lo长大o de la base.

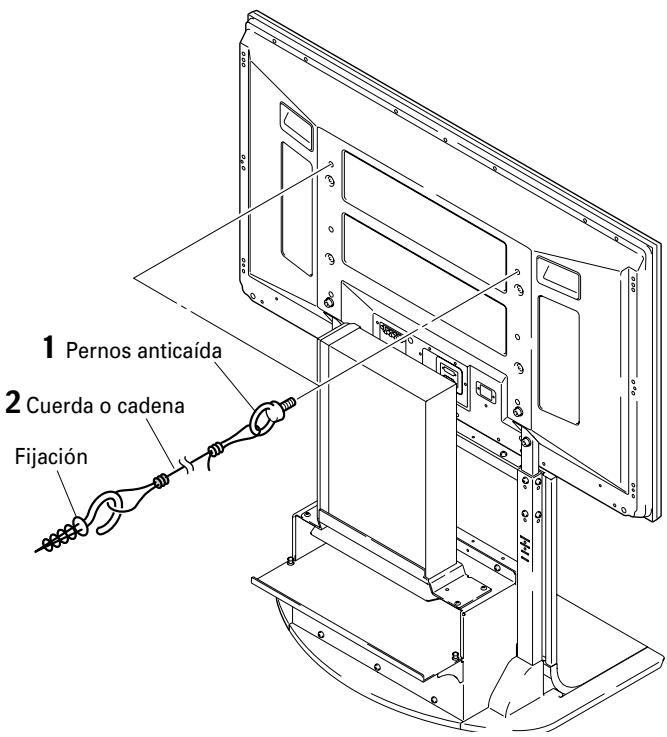

Cómoeatingarqueel equipo secaiga

Después de instalar el soporte, asegúrese de que toma las medidas necesarias para que la pantalla de plasma no se caiga.

1 Fije pernos a la pantalla de plasma para evaporar su caía.
2 Utilice cuerdas fuertes o cadenas para estabilizarla adecuadamente y de forma segura a una pared, columna u除外 elemento resistente.

Realice este procedimiento de la mesma forma en el bajo derecho e izquierdo.

Nota

Utilice pernos anticaida, cadenas y fijaciones disponibles en el mercado.

Pernos recomendados: Diametro nominal: M8 Longitud: De 12 a 15 mm

Especillasiones

Dimensiones externas: 701 (ancho) x 784 (alto) x 567 (fondo) mm (Cuando se utilizes las columnas de soporte en una posicion alta y el panel del estante está en posicion de profundidad)

Peso: 20,0kg

Las especificaciones anteriores y el exterior peuvent ser modificados sin previo aviso para melhor el producto.

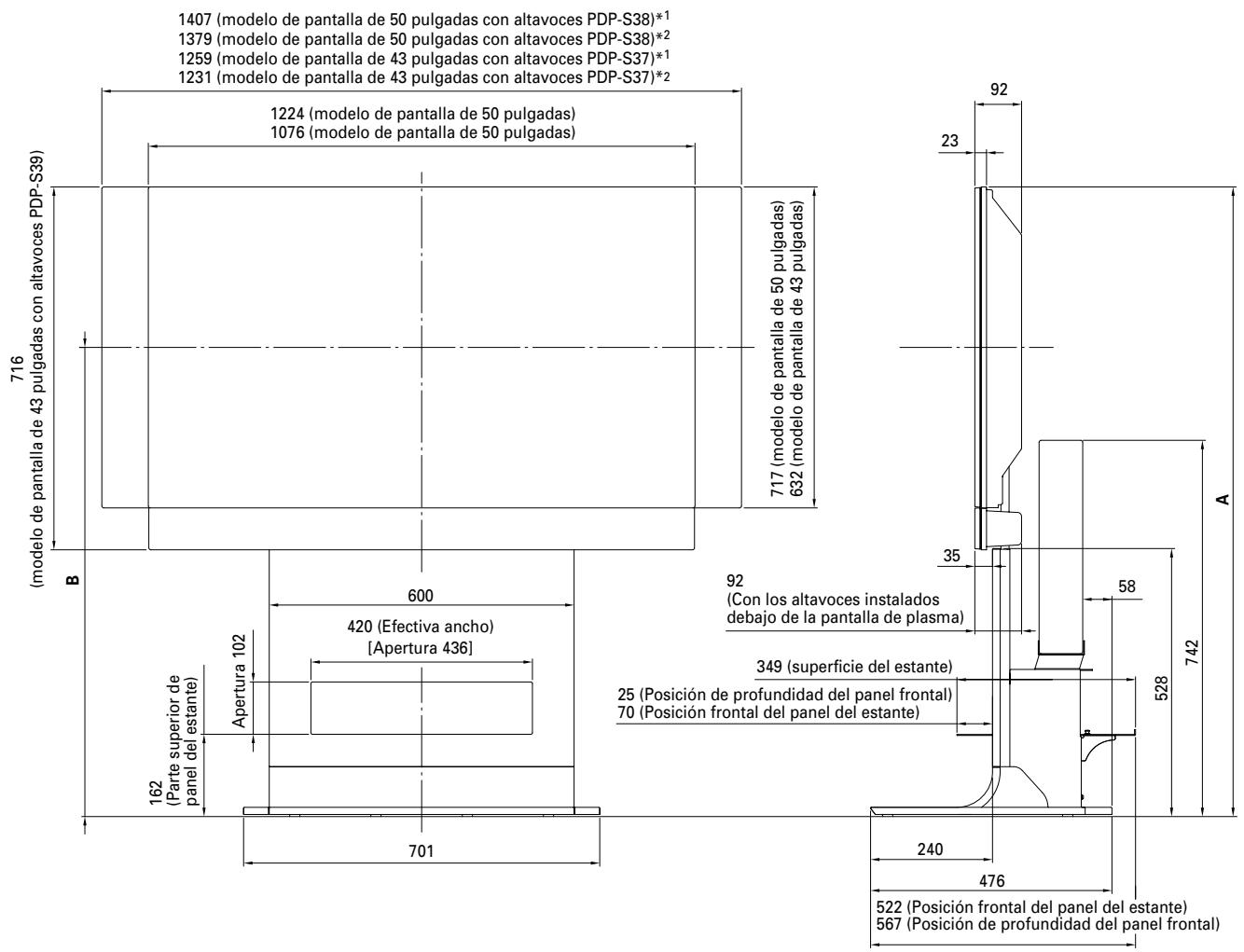

Diagrama de dimensiones

Unidad: mm

^+1 Instalación separada: colocacion con un espacio de aproximadamente 15 mm entre los altavoces y la pantalla.
^2 Instalación empotrada: colocacion con los altavoces en estecho contacto con la pantalla.

Pantalla de plasma	Localización de los altavoces	Altura completa (Dimensiones A)	Centro de la pantalla (Dimensiones B)
PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-930HD	A los lados de la pantalla de plasma	1.164	848
	Debajo de la pantalla de plasma	1.240	924
PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PRO-1130HD	A los lados de la pantalla de plasma	1.249	891
Pantalla de plasma de un solo cuero	-	1.226	909

Publicado por Pioneer Corporation.
Copyright © 2005 Pioneer Corporation.
Todos los derechos reservados.

Impreso en papel reciclado.
