Producttype	Basisstandaard voor plasmascherm
Merk	PIONEER
Model	PDK-FS06
Afmetingen (B x H x D)	701 x 784 x 567 mm
Gewicht	20,0 kg
Schermcompatibiliteit	PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD, PRO-930HD
Draagvermogen van de plank	Tot 10 kg
Binnenafmetingen van de plank	420 x 436 x 102 mm (B x D x H)
Diepte van de plank	349 mm
Materiaal	Staal met zwarte coating
Kleur	Zwart
Inbegrepen accessoires	Basisstandaard, deksels, steunkolommen, schroeven, inbussleutel, gebruiksaanwijzing
Functies	Standaard voor plasmascherm, verwijderbare plank, valbeveiliging
Veiligheid	Voorkoming van omvallen, muurbevestiging aanbevolen
Onderhoud	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Installatie	Vereist ten minste twee personen. Gebruik de meegeleverde schroeven. Vlak en stevig oppervlak.
Repareerbaarheid	Onderdelen verkrijgbaar via de klantenservice van Pioneer.

Veelgestelde vragen - PDK-FS06 PIONEER

Welke plasmaschermen zijn compatibel met de PDK-FS06-standaard?

De standaard is ontworpen voor de volgende Pioneer-modellen: PDP-506XDE, PDP-506FDE, PDP-506HDG, PDP-5060HD, PDP-436XDE, PDP-436FDE, PDP-436HDG, PDP-4360HD, PRO-1130HD en PRO-930HD. Niet gebruiken met andere schermen.

Kan de standaard worden gebruikt met een scherm van een ander merk?

Nee, de PDK-FS06 is uitsluitend ontworpen voor de genoemde Pioneer-plasmaschermen. Gebruik met andere merken kan instabiliteit of schade veroorzaken.

Wat is het maximale gewicht dat de plank kan dragen?

De plank kan tot 10 kg dragen. Zorg dat u deze limiet niet overschrijdt om kantelgevaar te voorkomen.

Hoe installeer ik de standaard correct?

Volg de meegeleverde gebruiksaanwijzing. De installatie vereist ten minste twee personen. Zorg dat het oppervlak vlak en stevig is. Gebruik de meegeleverde schroeven en draai ze vast met de inbussleutel. Bevestig het scherm aan de muur met veiligheidskabels (niet meegeleverd) om vallen te voorkomen.

Wat zijn de afmetingen van de standaard?

De buitenafmetingen zijn 701 mm (breedte) x 784 mm (hoogte) x 567 mm (diepte) met de hoge kolom en diepe plank.

Wordt de standaard geleverd met alle benodigde gereedschappen?

Ja, de set bevat alle schroeven, kolommen, deksels en een inbussleutel. Een kruiskopschroevendraaier is nodig (niet meegeleverd).

Kan ik de standaard verplaatsen nadat het scherm is gemonteerd?

Nee, het wordt afgeraden de standaard te verplaatsen met het scherm erop. Dit kan het scherm of de standaard beschadigen. Demonteer het scherm voordat u het verplaatst.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek. Gebruik geen chemische, schurende of oplosmiddelhoudende producten die de coating kunnen beschadigen.

Is de standaard compatibel met luidsprekers?

Ja, het maakt installatie van luidsprekers aan de zijkanten of onder het scherm mogelijk, afhankelijk van het model. Raadpleeg de gebruiksaanwijzing van de luidsprekers voor bevestiging.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantenservice van Pioneer of uw erkende dealer. Schroeven en andere onderdelen zijn verkrijgbaar. Bewaar het serienummer van de standaard.

GEBRUIKSAANWIJZING PDK-FS06 PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.
Lees deze gebruiksaanwijzing aandachtig door voor een veilige en juiste bediening van dit model.
Berg de gebruiksaanwijzing veilig op voor het geval u.Deze later wilt raadplegen.

BELANGRIJK BERICHT

Neem het hieronder vermelde model- en seriENUMmer van deze apparatuur over.

Bewaar dit nummer voor later gebruik.

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A_Du

D3-4-2-1-7a_A_Du

Installatie

• Raadpleeg uw verkoper indien u problemen met de installmentie ondervindt.
• Pioneer is Niet verantwoordelijk voor schade veroorzaakt door onjuiste installment, onjuist gebruik, wijzigingen of naturuarrampen.

Inhoud

Precauzioni 30

Meegeleverde onderdelen en apparatuur 31

Instructie voor plaatsing en montage 32

Zorg ervoor dat het apparaat Niet omvalt 35

Schema van afmetingen 36

Waarschuwing

Dit symbol geeft een gevaar of onveilig gebruik aan dat kan leiden tot lichamelijk letsel of schade aan goederen.

Precauzioni

Dit product is een vloerstandaard die special is ontworpen voor de plasma-displays van Pioneer (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD). Let wel dat de standardiet is bedoeld voor gebruik met andere apparatuur. Neem s.v.p. contact op met het verkooppunt waar u deze standardie heeft gekocht voormeer informatie.

Het product mag Niet op een andere dan de aangegeven wijze worden geinstalleerd of gewijzigd.

Deze staander mag Niet voor een andere dan de waarvoort bestemde plasma-display worden gebruikt, noch mag de staander worden gewijzigd of voor andere doeleinden worden gebruikt.

Onjuiste installment is zeer gevaarlijk odomat de staander kan omvallen of een ander ongeval kan verroorzaken.

Plaats van installmentie

• Wanneer u deplaatsuitkiest waar de vloerstandaard komt te staan, zorg er dan voor dat dieplaats stevig genoeg is om het gewicht van de standarden de displays te konnen dragen. (Productgewicht staat op blz. 36.)
• Zorg ervoor dat de staander op een vlak en stabel oppervlak worden geplaatst en zorg er tevens bij de installmentie voor dat het gewicht gelijkmatig worden verdelijk.
• Afhankelijk van het soort oppervlak waarop de vloerstandaard worden geplaatst, is het möglichk dat de steunen strepen op het oppervlak acheterlaten, waar bij u rekening dient te houden wanner u de plaat skest waar de standarddient te worden geplaatst.
• Installee de staander nicht buiten, bij een warmede bron of in de buurt van het strand.
• Installeer de staander Niet waar hij bloatstaat aan trillingen of schokken.

• Monteer de staander overeenkomstig de montage-instructies en bevestig alle schroeven stevig vast op de waarvoor bestemde plaatsen. Een ongeval Zoals het breken of omvallen van de apparatuur heeft zich weleens voorgedaan nadat de display was geinstalleer, waar dat de staander Niet was geinstalleer volgens instructies.
• De display dient.altijd door twee ofmeer mensen te worden geinstalleerd om er zeker van te zich dat hij veilig worden geplaatst.
• Koppel voorafgaande aan installmentie de display en randapparatuur los van de netspanning, en verwijderervolgens de netstekker uit het stopcontact.

Na de Installatie

• Er mag nicht op de plasma-display worden geleund en ook geen große druk op worden uitgeoefend.
• Voorkom ongevallenveroorzaakt door het omvallen van het product door de juiste maatregelen te nemen zodate staander Niet omvalt (zie blz. 35).
• Verplaats de vloerstandaard Niet verwijl de plasma-display e.d. er nog aan bevestigd is.

Meegeleverde onderdelen en apparatuur

Controleer voorafgaande aan montage van de vloerstandaard of u alle meegeleverde onderdelen en apparatuur hebft ontvangen.
- Een kruskopschroevendraaier (niet meegeleverd) dient voor de montage te worden gebruikt.

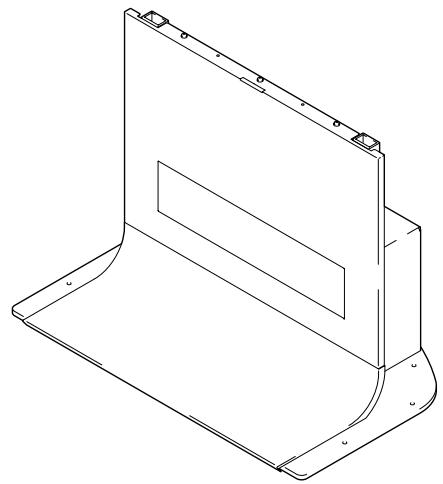

Vloerstandaard x 1

- Sperelementen steunkolom x 2

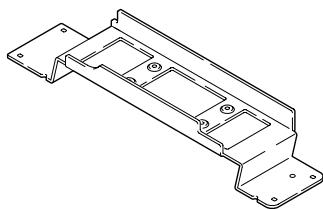

- MR-holder x1

- Draagelementsteun R x 1

- Draagelementsteun L x 1

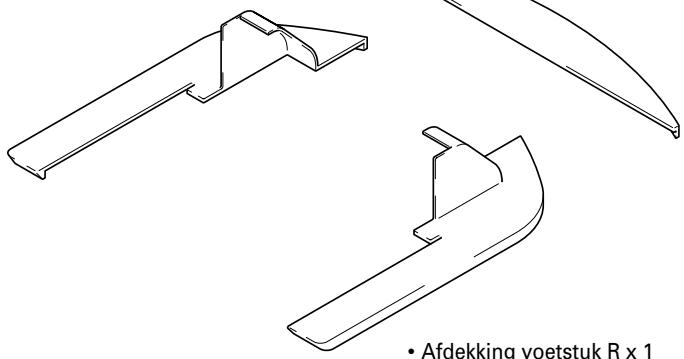

- Afdekking voetstuk achechterzijde x 1
- Afdekking voetstuk L x 1

Korte zeskantboute (M8 x 35 mm: zwart) x 4

- Lange zeskantboute (M8 x 60 mm: silver) x 2

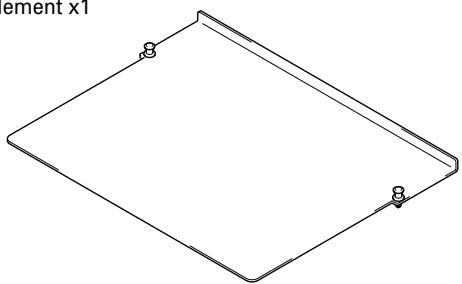

- Draophagelement x1

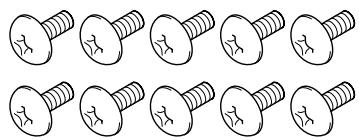

- Schroeven (M5 x 10 mm) x 10

- Schroeven (M4 × 6 ~mm) × 8

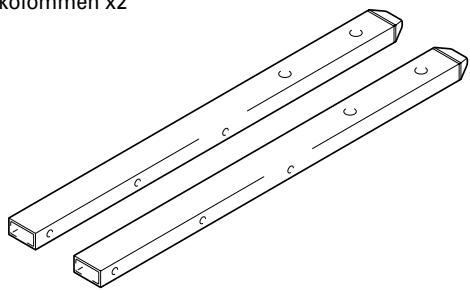

- Steunkolommen x2

- Zeskantsleutel x 1 (De andere kant is 6 mm voor gebruik van M8)

- Gebruiksaanwijizing (dit document) x 1

Instructie voorplaatsing en montage (Model met display van 43 inch in de figuur)

1 Bevestiging van de steunkolommen aan de vloerstandaard.

Tabel voor de positie en onderdelen van de steunkolom van elke plasma-display

Plasma-display		PDP-506XDE PDP-506FDE PDP-506HDG PDP-5060HD PRO-1130HD	PDP-436XDE PDP-436FDE PDP-436HDG		Plasma-display met hetzelde hoofdelement
			PDP-4360HD PRO-930HD	-
Locatie speakers		Zijkant	Zijkant	Beneden	-
Positie steunkolommen		LAAG	LAAG	HOOG	MIDDEN
Bevestigingsmethode		A	A	B	C
Gebrukte onderdelen	Sper elementen steunkolom	Niet nodig	Niet nodig	Hoge positie	Lage positie
	Schroef (M5 x 10mm)	-	-	2	2
	Plasma- displaybevestiging gebruik zeskantbauten voor bovenste gedeelte	Kort x 2	Kort x 2	Kort x 2	Lang x 2
	Plasma- displaybevestiging gebruik zeskantbauten voor onderste gedeelte	Kort x 2	Kort x 2	Kort x 2	Kort x 2
Ongbrukte ondertelen	Sper elementen steunkolom	2	2	-	-
	Schroef (M5 x 10mm)	2	2	-	-
	Zeskantbauten Lang	Lang x 2	Lang x 2	Lang x 2	Kort x 2

De procedure voor bevestiging is afhankelijk van het type en de vorm van de plasma-display die wordt bevestigd. Voer de bevestiginguit volgens procedure A, B of C.

Let op

Berg het ongebruekte steunkolomsperelement samen met de schroeven, bouteen, de moersleutel en de bedieningsinstructies goed op.

Bij installment van de PDP-506XDE, PDP-506FDE, PDP-506HDG, PRO-1130HD, PRO-930HD, PDP-5060HD of bij installment van de speakers aan weerszijden van de PDP-436XDE, PDP-436FDE, PDP-436HDG

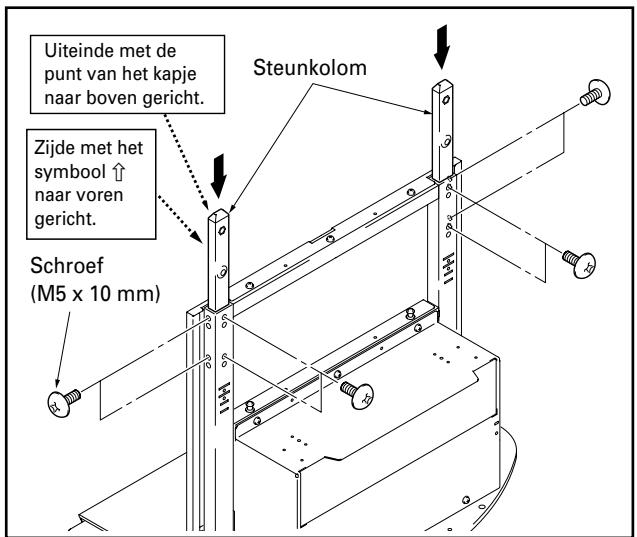

• Voeg de steunkolommen in de vloerstandaard en bevestig de kolommen met schroeven (M5 x 10 mm) op hunplaats. (op achtplaatsen)
• Plaats de steunkolommen zodanig dat de zichde met het symbool maar voren is gericht en het uiteinde met het (puntvormige) plastic kapje�<|im_start|> boven is gericht.

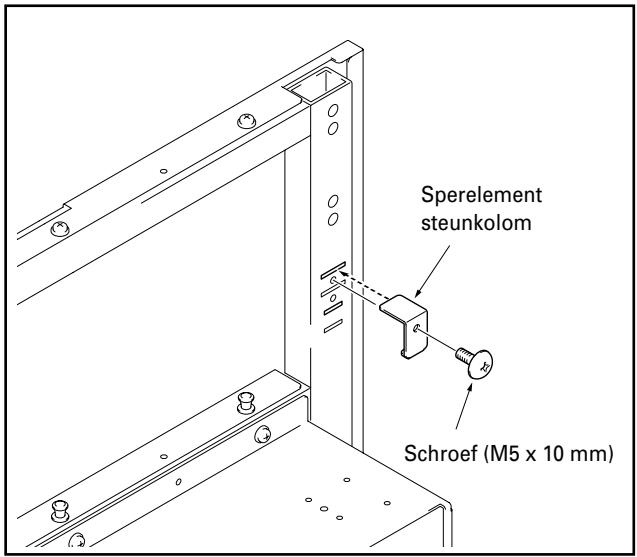

B Bij montage van speakers aan het onderste gedeelte van de plasma-display

Bevestig de steunkolomsperelementen in de hoger gelegen inkepingen aan dechterzijde van de vloerstandaard en zet ze op hunplaats vast met schroeven (M5 x 10 mm). (op tweeplaatsen aan de linker- en rechtzerzijde).

Hetzelfde geldt voor de bevestiging van de steunkolom als aangegeven onder .

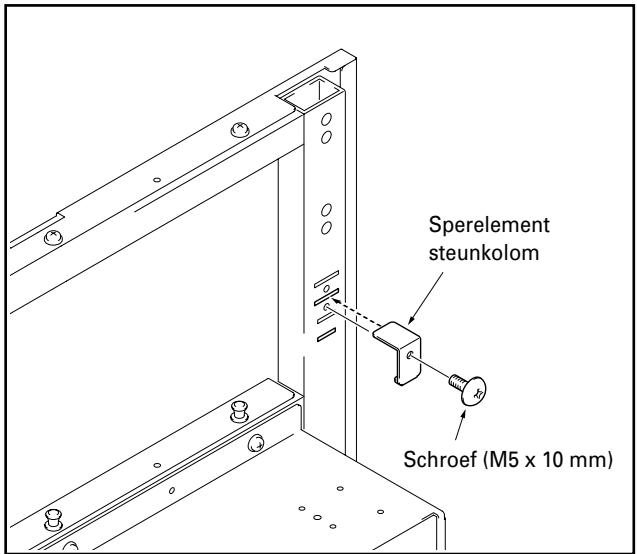

C Bij installment van de plasma-display met hetzelfde hoofdelement

Bevestig de steunkolomsperelementen in de lager gelegen inkepingen aan dechterzijde van de vloerstandaard en zet ze op hun plaatsvast met schroeven (M5 x 10 mm). (op tweeplaatsen aan de linker- en rechtzerzijde)

Hetzelfde geldt voor de bevestiging van de steunkolom als aangegeven onder .

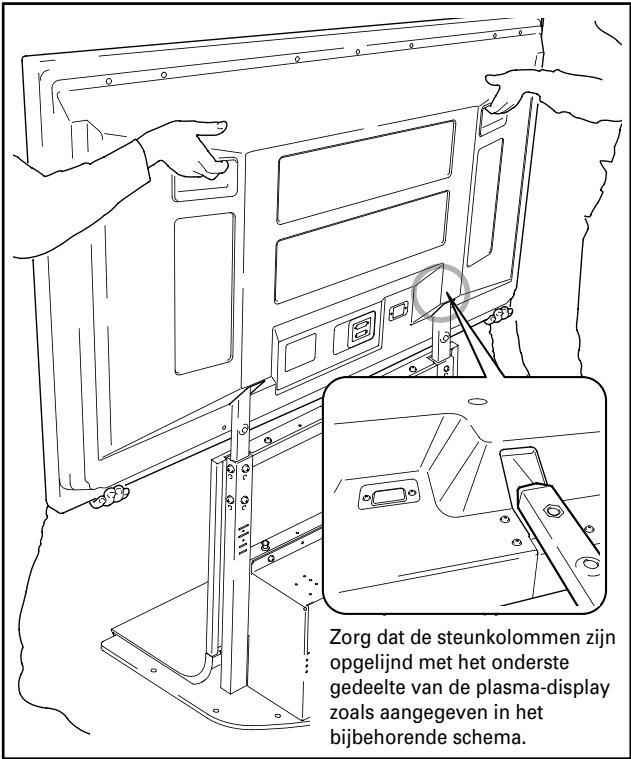

2 Bevestig de plasma-display aan de steunkolom.

Bevestig de steunkolommen van de staander in de sleuven in het midden van het onderste gedeelte van de plasma-display, en voeg ze cervolgens langzaam enrechtstreeks in de sleuven. Zorg ervoor dat de steunkolommen van de staander Niet in enig ander gedeelte van de plasma-display dan in de invoegsleuven van de staander worden geplaatst, anders kan het paneel of de uitgangen van de plasma-display beschadigd raken of kan de staander kromtrekken.

Indien de plasma-display handvaten—heft,=kunt de display het Beste aan de handvaten vasthoudenijdens bevestiging aan de steunkolom.

Waarschuwing

• De display dientSAMEN met tenminste eén anderpersonoontwordenbevestigd.
• Zorg ervoor dat uw vingers Niet gekneld raken:tussen de display en de steunkolom.

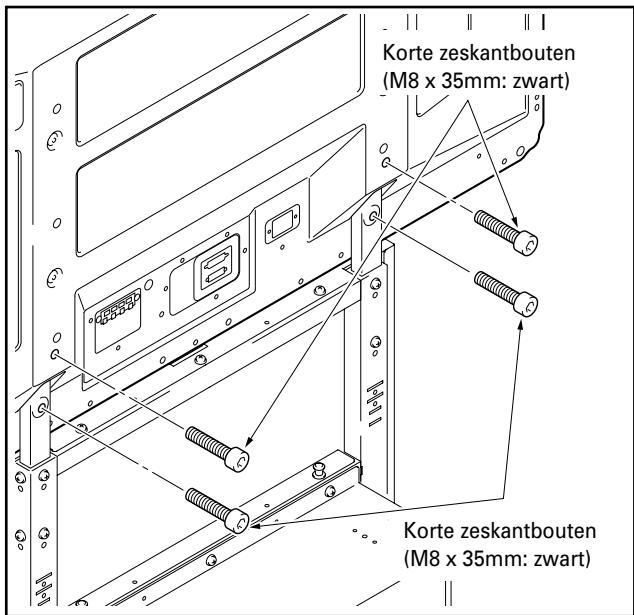

3 Gebruik de korte of the Lange zeskantboute n om de plasma-display (op vierplaatsen) aan de steunkolom te bevestigen.

Begin met de bouteen bij het bovenste gedeelte.

Bij installment van de PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD

Gebruik de moersleutel om de bouten als volgt te bevestigen.
Boven............ Korte zeskantbouteen (M8 x 35mm: zwart)
Beneden............ Korte zeskantbouteen (M8 x 35mm: zwart)

• Indien u tevens speakers wilt bevestigen dan kurz u dat thans doen.
• Zie de bij uw speakers meegeleverde instructies voor bevestiging van de speakers.

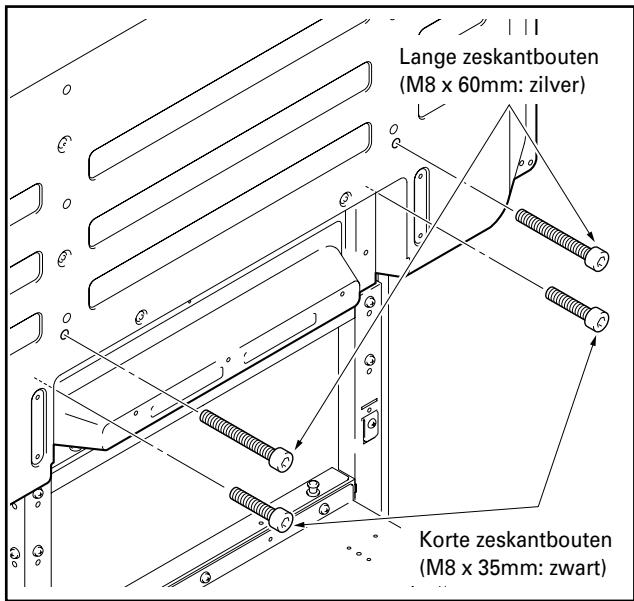

Bij installmentie van de plasma-display met hetzelfde hoofdelement

Gebruik de zeskantsleutel om de bouten als volgt te bevestigen.
Boven........... Lange zeskantboute (M8 x 60mm: silver) Beneden ......... Korte zeskantboute (M8 x 35mm: zwart)

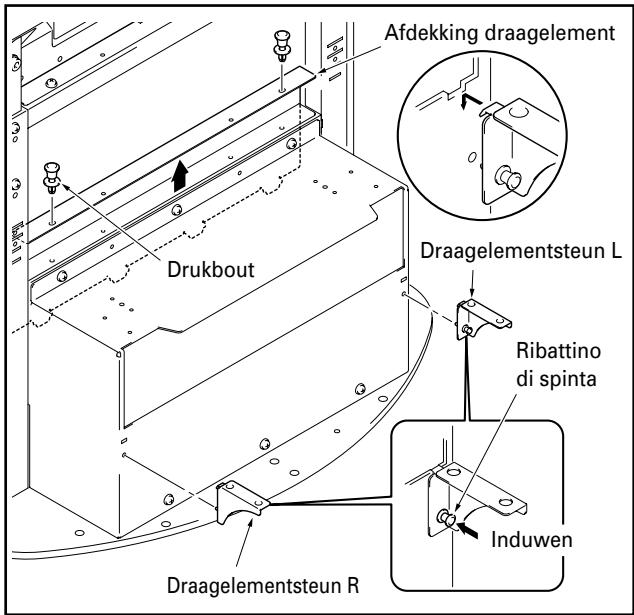

4 Bij gebruik van een draagelement.

Er kan een draagelement aan de vloerstandaard worden bevestigd.

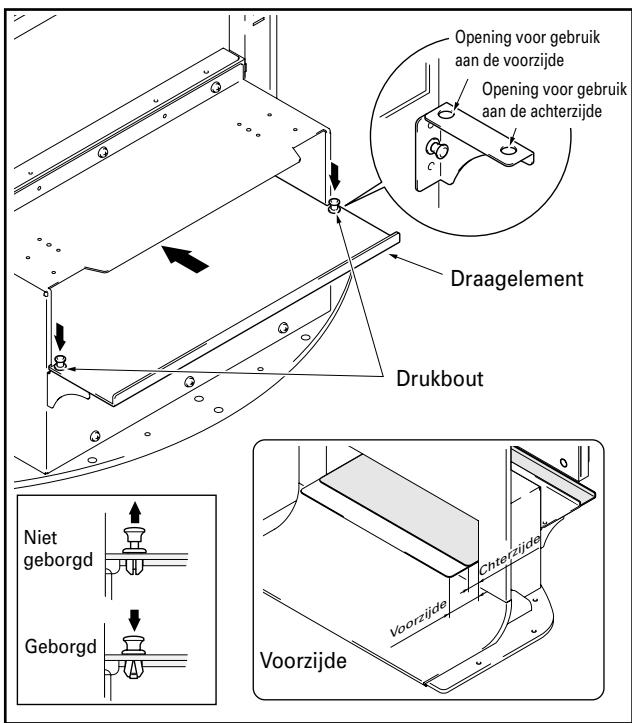

① Verwijder de afdekking van het draagelement en bevestig de draagelementsteunen L en R aan de vloerstandaard.

② Voeg het draagelement vanaf de blijijke in en bevestig het op+zijn plaat smet de drukbout.

• De positie voor montage van het draagelement kan op twee plaatsen worden gekozen: aan de voor- en aan dechterzijde. Stel de positie in overeenkomstig uw apparaat.
• Bij het wijzigen van de positie kunt u het paneel gemakkelijk verwijderen door de knop bovenop de drukbout omhoog te trekken.

Afmetingen binnenzijde draagelementopening: 420 (werkelijk wijdte) [opening 436] x 102 (hoogte) mm
Diepte van het draagelement: 349 mm
Draagvermögen: maximaal 10 kg

Let op

Pas op wonneer een ander apparaat dan een mediareceiver op dit draagelement worden geplaatst (met name een AVversterker etc.) ook dat hierdoor de warmte-afvoer e.d. kan worden geblokkeerd. Zie voor meer informatie de instructiehandleiding van het betreffende apparaat.

5 Bij dwarsbevestiging van een mediareceiver.

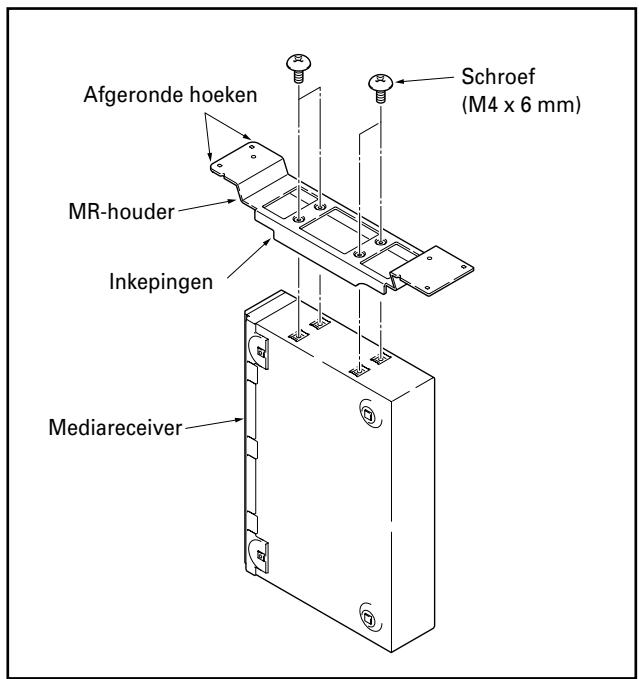

① Plaats de MR-houder over de zijkanten van de mediareceiver en bevestig deze met de vier schroeven (M4 x 6 mm) op+zijn plaat.

Let op

• De zichen van de MR-houder bevinden op de geledingen van de houder. Zorg ervoor dat de houder in de juiste richting worden bevestigd.
• Bevestig de MR-houseruitsluitend aan de mediareceiver.

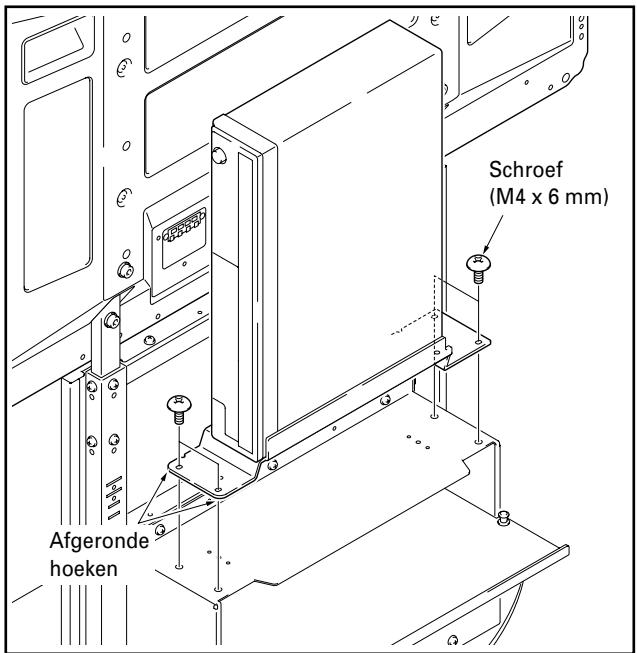

Zet de op de MR-hoeder geplaatste mediareceiver op de plank aan dechterzijde en bevestig de MR-hoeder op+zijn plaats.

Let op

• Zorg ervoor dat de mediareceiver in de juiste richting worden geplaatst.
• Plaats uitsluitend de mediareceiver in deze positie.

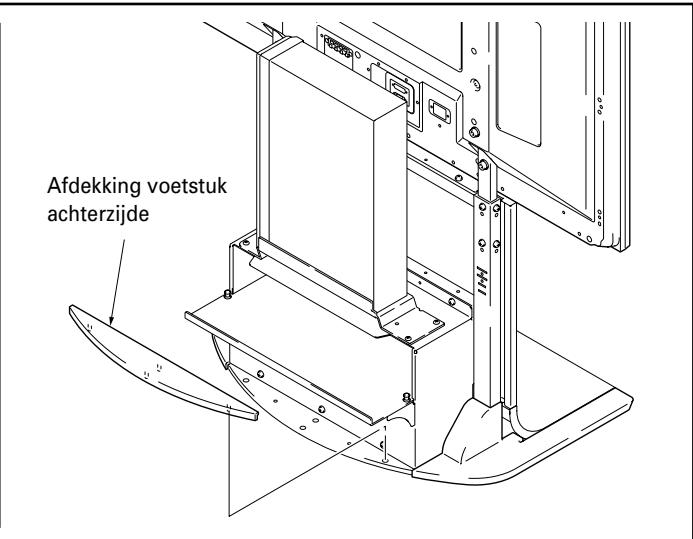

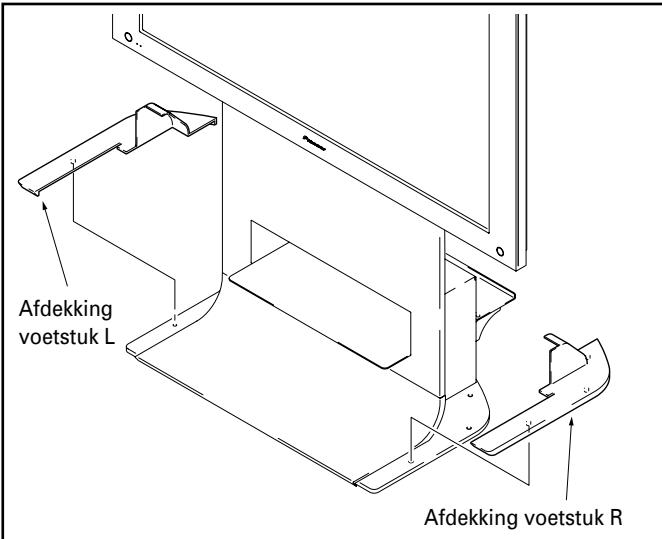

6 Montage van afdekking voetstuk L, R en weiterijde.

Voeg de afdekkingen aan weerszijden van het voetstuk in.

Zorg ervoor dat het apparaat Niet omvalt

Nadat de staander is geinstalleerd, dient u er uiterst nauwkeurig voor zorg te dragen dat de Plasma-Display Niet omvalt.

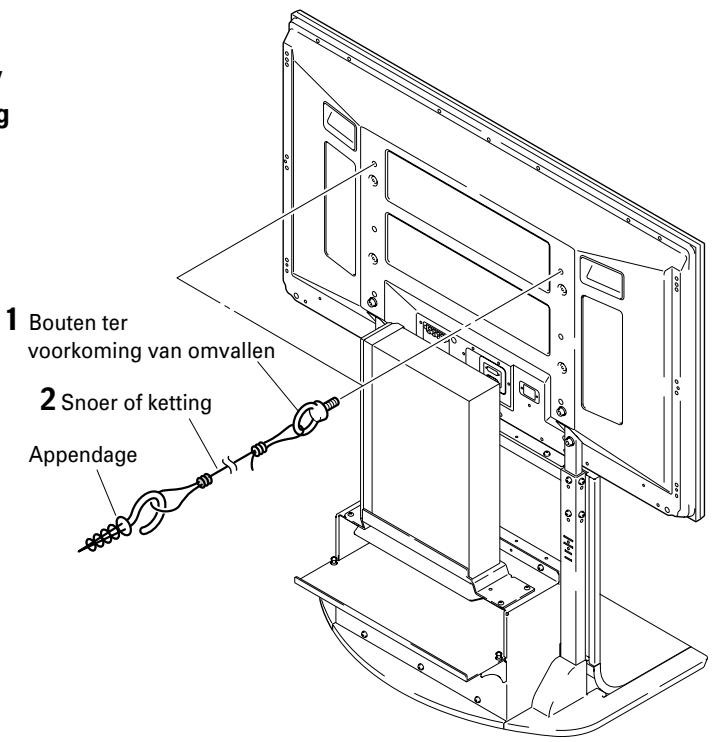

1 Bevestiging van de bouteen om te voorkomen dat de plasma-display omvalt.
2 Gebruik stevige snoeren of kettingen om de display op de juiste wijze stabiliteit te gezven, en deze stevig aan een muur, zoil, of ander stevig element te bevestigen.

Voer dit UIT aan zowel de linker- als aan de rechterzijde.

Let op

Gebruik bouten ter voorkoming van omvallen, touwen, kettingen en appendages die op de markt verkrijgbaar zijn.

Aanbevolen bouten: Nominale diameter M8
Lengte 12 tot 15 mm

Technische gegevens

Externalafmetingen 701 (B) x 784 (H) x 567 (D) mm (Bij gebruik van steunkolommen op de hogere positie en het paneel in de diepte) Gewicht 20,0 kg

• Bovenstaande gegevens en uiterlijk können zonder nadere aankondiging ter verbetering van het product worden gewijzigd.

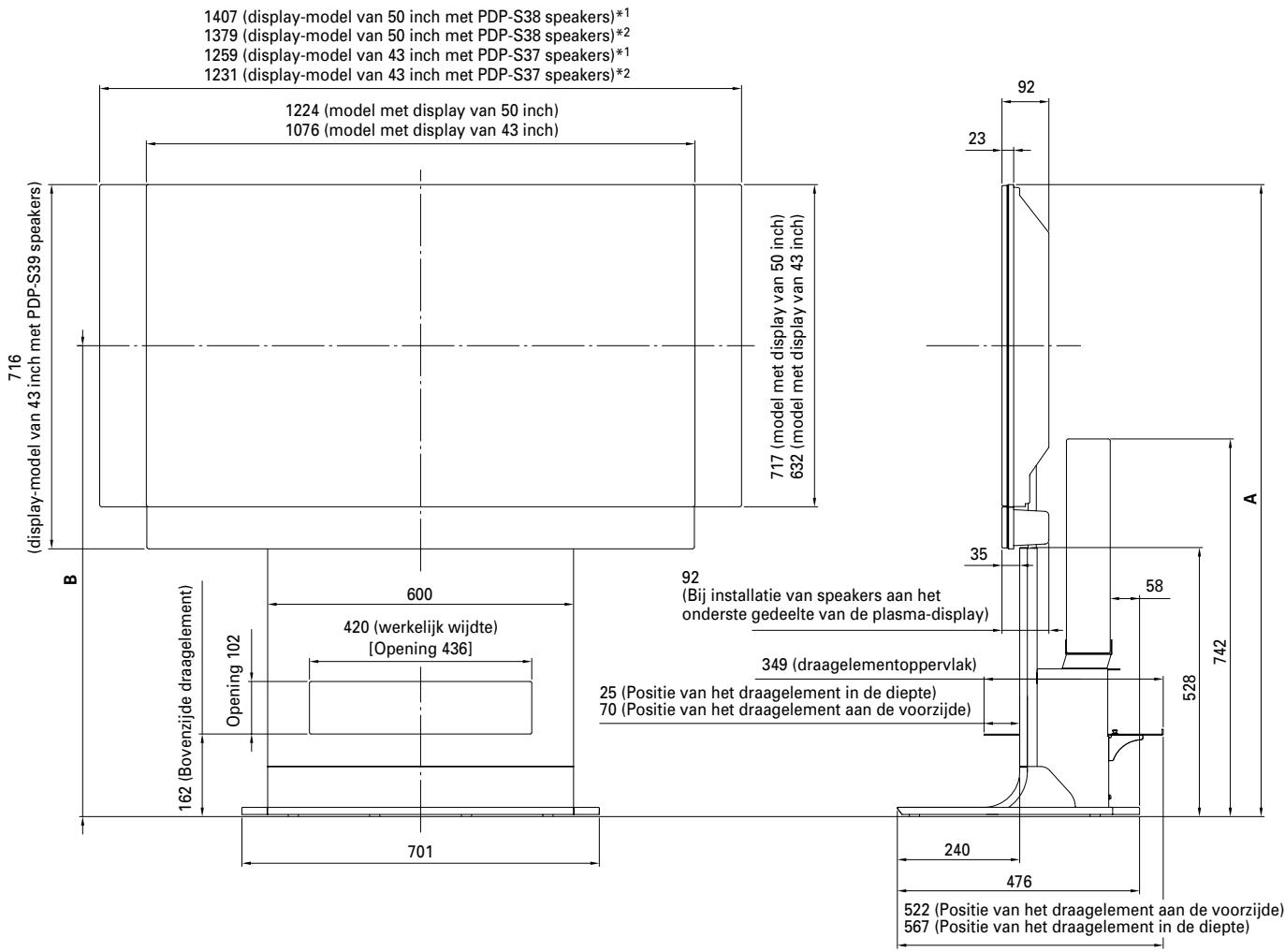

Schema van afmetingen

Eenheid: mm

1 Afstaand geplaatst: Bevestigd met een ruimte van ongeveer 15 mm:tussen de speakers en de display.
2 Vlak geplaatst: De speakers zich gegen de display aan bevestigd.

Plasma-display	Plaats van de speakers	Gehele hoogte (Afmeting A)	Midden van het scherm (Afmeting B)
PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-930HD	Aan de zijkanten van de plasma-display	1.164	848
	Onder de plasma-display	1.240	924
PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PRO-1130HD	Aan de zijkanten van de plasma-display	1.249	891
Plasma-display met hetzelfde hoofdelement	-	1.226	909

Uitgeveen door Pioneer Corporation. Copyright © 2005 Pioneer Corporation. Alle rechten voorbehonden.

Gedrukt op recycled papier.
