Wir danken Ihnen, dass Sie sich für den Kauf eines Produktions der Firma Pioneer entschieden haben.

Bitte lesen die Bedienungsanleitung aufmerksam, um sich über die sichere und richtige Bedienung Ihr's Modells zu informieren.

Wir empfehlen Ihnen, die Bedienungsanleitung anschließend sicher aufzubewahren, um Sie später im Bedarfsfalle zu Rateziehen zu konnen.

Wichtiger Hinweis!

Bitte notieren Sie sich unter die Nummer des Modells und die Serien-Nummer des Geräts.

Modell: PDK-FS06 Serien-Nummer:

Bewahren Sie diese Nummer für den künftigen Gebrauch.

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a_A_Ge

Installation

• Bitte setzen Sie sich mit Ihr hem Handler in Verbindung, wenn Sie auf Schwierigkeiten bei der Installation stoffen.
  Die Firma Pioneer haftet nicht für Schäden, die auf falsche Installation, auf inkorrekte Verwendung, auf vorgenommene Veränderungen oder auf Naturkatastrophen zusückzuführn sind.

Inhalt

Sicherheitshinweise 16

Auflistung der zugehörgen Teile und des sonstigen Zubehörs 17

Installations- und Montageanweisungen 18

Mittel zur Verhütung des Umstürzens 21

Technische Daten 22

Abbildungen zu den Abmessungen 22

Vorsicht!

Dieses Symbol kennzeichnet eine gefährliche oder riskante Vorgehensweise, die zu eigenen Verletzungen, zu Verletzungen anderer Personen oder zu Sachschäden führen kann.

Sicherheitshinweise

Dieses Produkt ist ein Bodenstandner, der ausschließlich für die Plasmadisplays der Firma Pioneer (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD) bestimmt.itte beachten Sie, dass er nicht fur den Gebrauch mit einem anderen Gerät vorgesehen ist.itte setzen Sie sich hinsichtlich weiterer Informationen mit der Handseinrichtung in Verbindung, in der Sie Ihr Display gekauft haben.

Installieren Sie das Produkt nicht anders als angegeben und nehmen Sie keine Änderungen am Produkt vor. Verwenden Sie diesen Ständer nicht für ein anderes Plasmadisplay als für das, für das es vorgesehen ist, verändern Sieihn nicht und verwenden Sieihn nicht für andere Zwecke.

Eine falsche Installation ist sehr gefährlich, da sie zum Umfallen des Displays oder einem anderen Unfall führen kann.

Installationsort

• Vergewissem Sie sich bei der Auswahl des Platzes, an dem Sie den Bodenständern aufstellen sollen, dass dieser Platz stabil genug ist, das Gewicht des Ständers und des Plasmadisplays zu tragen (das jeweilige Produktgewicht ist auf Seite 22 aufgelistet).
• Vergewissern Sie sich, dass der Installationsort eine waagerechte,Ebene und stabile Fläche ist und treffen Sie beim Installieren die richtigen Vorkehrungen, dass Sie sicher sein können, dass das Gewicht möglich verteilt wird.
• Je nach der Beschaffenheit der Fläche, auf der der Bodenständner aufgestellt wird, können die Beine Eindräge auf der betreffenden Oberfläche hinterlassen. Das sollte bei der Auswahl des Platzes, an dem der Bodenstandner aufgestellt werden soll, berücksichtigt werden.
• Installieren Sie den Ständer nicht im Freien, in der Nähereiner bereits Quelle oder in Strandnahme.
• Installieren Sie den Ständer nicht an Orten, an denen er Vibrationen oder Stößen ausgesetzt ist.

Montage und Installation

• Montieren Sie den Ständer gemäß den Montageanweisungen und befestigen Sie alle Schrauben sicheren an den jeweils vorgesehenen Positionen. Es hat Fälle gegeben, in denen es nach der Installation des Displays zu unvorhagesehenen Unfällen wie beispelsweise einem Bruch oder zum Umfallen kam, weil der Ständer nicht wie vorgeschreiben Installiert wurde.
• Das Display muss stets von zwei oder mehr Personen installiert werden, um zu sichern, dass es sicher installiert wird.
• Schalten Sie das Display und perihore Geräte vor der Installation aus und trennen Sie es bzw. sie durch Herausziehen des Steckers aus der Steckdose vom Netz.

Nach der Installation

• Stützen Sie sich auf keinen Fall auf das Plasmadisplay und über Sie niemals starken Druck auf den Bodenständner aus.
• Beugen Sie Unfallen durch das Umfallen des Produkts vor, indem Sie zuverlüssige Maßnahmen treffen, die es vor dem Umfallen bewahren (siehe Seite 21).
• Bewegen Sie den Bodenstandener nicht mit den bereits oder noch montierten Plasmadisplay.

Auflistung der zugehörigen Teile und des sonstigen Zubehörs

Vergewissern Sie sich, ehe Sie mit der Installation ihres Bodenstanders beginnen, dass alle unter dargestellen Teile und das sonstige Zubehör vorhanden sind.
-itte beachten Sie, dass fur die Montage ein Kreuzschlitzschaubenzieher (nicht enthalten) erforderlich ist.

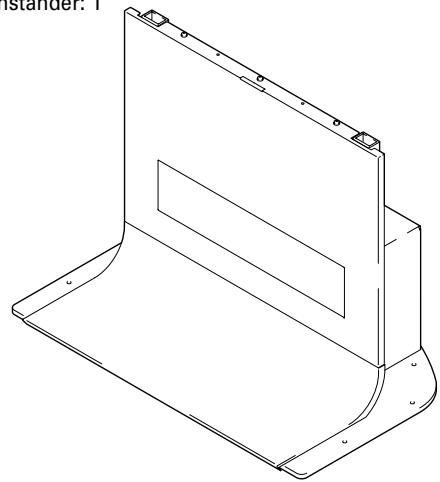

Bodenstander: 1

Stützsäulensperre: 2

- MR-Halterung: 1

- Auflagestütze R: 1

- Auflagestütze L: 1

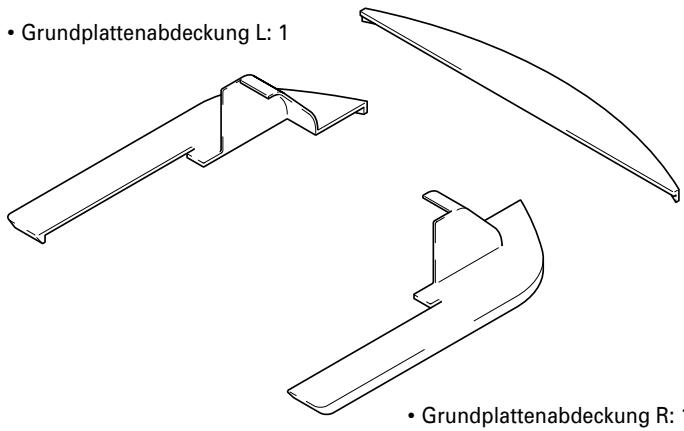

- Grundplattenabdeckung Rückseite: 1

- Kurze Innensechskantschrauben (M8 x 35 mm, schwarz): 4

- Lange Innensechskantschrauben (M8 x 60 mm, silberfarben) : 2

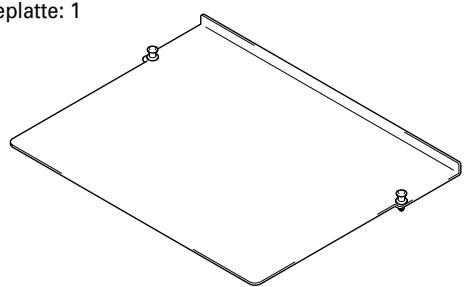

- Auflageplatte: 1

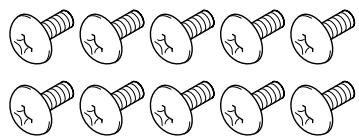

- Schrauben (M5 x 10 mm): 10

- Schrauben (M4 x 6 mm): 8

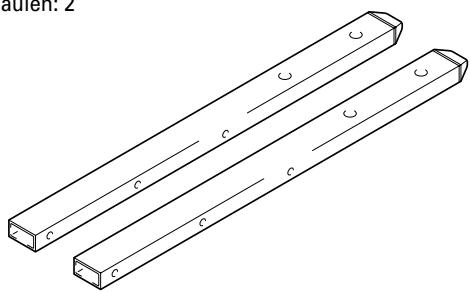

Stützsäulen: 2

- Sechskant-Stiftschiell: 1 (gegenüberliegende Seite 6 mm für M8-Schrauben)

Bedienungsanleitung (dieses Dokument): 1

1 Montage der Stützsäulen am Bodenständner.

Tabelle der Stützsäulenposition und der Teile für jeder Plasmadisplay

Plasmadisplay		PDP-506XDE PDP-506FDE PDP-506HDG PDP-5060HD PRO-1130HD	PDP-436XDE PDP-436FDE PDP-436HDG		Einkörper- Plasmadisplay
			PDP-4360HD PRO-930HD	—
Anordnung der Laufsprecher		seitlich	seitlich	unter	-
Stützsäulenposition		niedrig	niedrig	hoch	Mittelposition
Verfahrensweise der Befestigung der Stützsäulen		A	A	B	C
Verwendungste Teile	Stützsäulensperre	nicht erforderlich	nicht erforderlich	hohe Position	niedrige Position
	Schraube (M5 x 10 mm)	-	-	2	2
	Obere Innensechs-kantschrauben zur Befestigung des Plasmadisplays	kurz x 2	kurz x 2	kurz x 2	lang x 2
	Untere Innensechs-kantschrauben zur Befestigung des Plasmadisplays	kurz x 2	kurz x 2	kurz x 2	kurz x 2
Nicht verwendete Teile	Stützsäulensperre	2	2	-	-
	Schraube (M5 x 10 mm)	2	2	-	-
	Innensechskant-schrauben	lang x 2	lang x 2	lang x 2	kurz x 2

Die Art und Weise der Montageändert sich je nach Typ und Modell des zu montierenden Plasmadisplays. Führn Sie die Montage unter Anwendung der jeweiligen Verfahrensweise A, B oder C aus.

Hinweis

Bewahren Sie die nicht verwendeten Stützsäulenstopper und Schrauben sowie den Innensechskant-Stiftschlüssel und die vorliegende Betriebsanleitung zusammen und sichere auf.

A Installation der Typen PDP-506XDE / PDP-506FDE / PDP-506HDG /PRO-1130HD / PRO-930HD und PDP-5060HD oder seitliche Installation der Laufsprecher bei den Typen PDP-436XDE / PDP-436FDE und PDP-436HDG

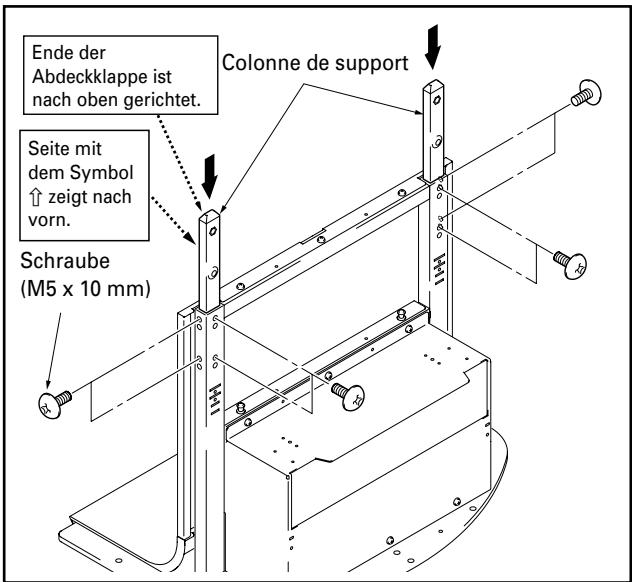

• Führn Sie die Stützsäulen in den Bodenstandener ein und schrauben Sie die betreffenden Stützsäulen wie vorgesehen mit Schrauben (M5 x 10 mm) fest (8 Positionen).
• Montieren Sie jeder Stützsäule so, dass die Seite mit dem Symbol (^) nach vorn zeigt und das Ende mit der Kunststoff-Abdeckklappe (wie angezeigt) nach oben gerichtet ist.

B Installation der Laufsprecher unter dem Plasmadisplay

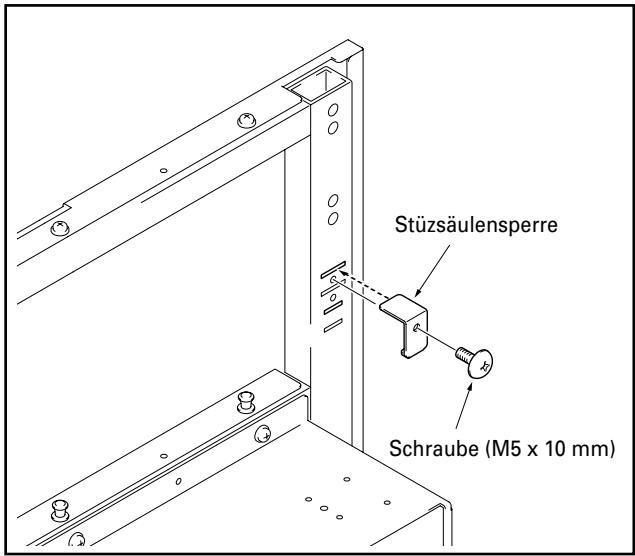

Bringen Sie die Stützsäulenstopper an den auf der Rückseite des Ständers in der hohen Position befindlichen Einkerbungen an und befestigen Sie sie in dieser Position mit den dafür vorgesehenen Schrauben (M5 x 10 mm) (2 Positionen links und rechts). Dasselse gilt auch für die Verfahrensweise A zur Montage der Stützsäulen.

Installation des Einkörper-Plasmadisplays

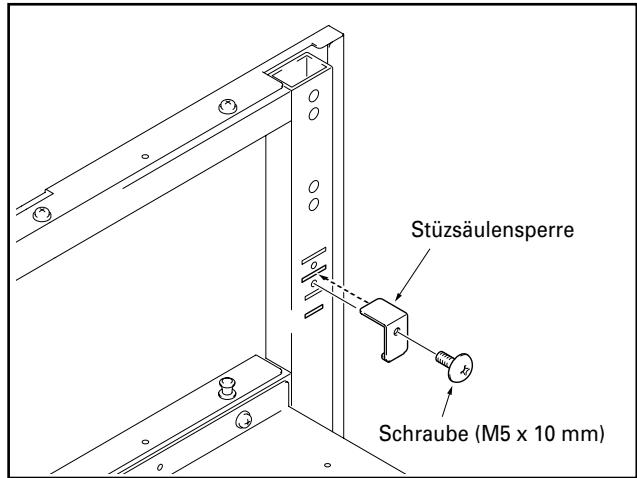

Bringen Sie die Stützsäulenstopper an den auf der Rückseite des Ständers in der niedrigen Position befindlichen Einkerbungen an und befestigen Sie sie in dieser Position mit den darauf vorgesehenen Schrauben (M5 x 10 mm) (2 Positionen links und rechts). Dasselse gilt auch fur die Verfahrensweise zur Montage der Stützsäulen.

2 Befestigen Sie das Plasmadisplay an der Stützsäule.

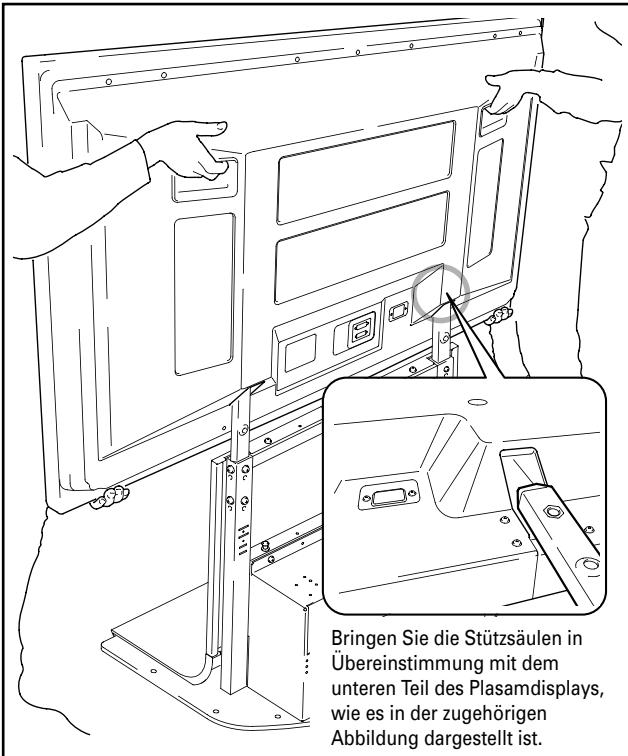

Passen Sie die Stützsäulen des Ständers den Öffnungen in der Mitte unter am Plasmadisplay an und führen Sie sie dann langsam direkt in die Öffnungen ein. Achten Sieitte unbedingt darauf, dass sie die Stützsäulen des Ständers nicht in irgendegen anderen Teil des Ständers einführen als in die davon vorgesehenen Öffnungen. Wenn Sie dies nicht beachten, besteht die Gefahr, dass Sie das Bedienfels des Plasmadplays beschädigen oder seine Anschlussbuchsen oder dass sich der Ständer verzietet. Wenn das Plasmadisplay mit Griffen versehen ist, ist es gewöhnlich das Beste, das Display an den Griffen zu halten, wenn es an der Stützsäule befestigt wird.

Vorsicht!

• Arbeitsen Sie bei der Befestigung des Displays unbedingt mit mindesten einer anderen Person zusammen.
• Achten Sie sorgsam darauf, dass ihre Finger nicht zwischen das Plasmadisplay und die Stützsäule gelangen.

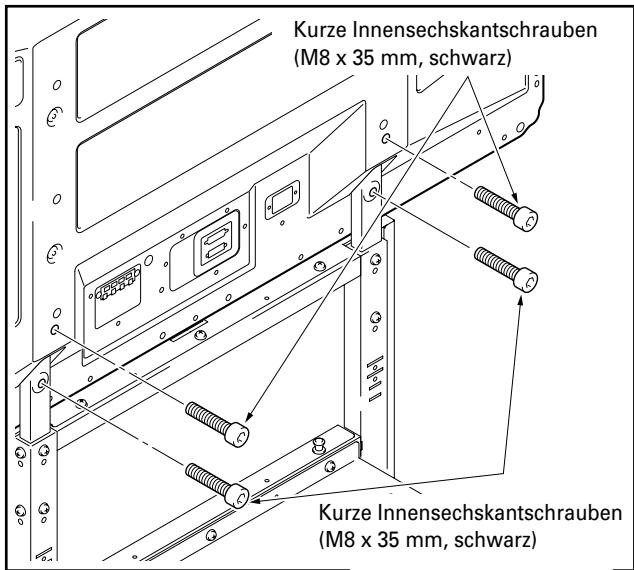

3 Verwenden Sie die kurzen oder die langen Innensechskantschrauben zur Montage des Plasmadisplays an den Stützsäulen (4 Positionen).

Beginnen Sie mit den oberen Schrauben.

Installation der Typen PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG /PDP-4360HD / PRO-1130HD und PRO-930HD

Verwenden Sie die folgenden Schrauben zur Montage mit dem Innensechskant-Stiftschiß:

Oben: Kurze Innensechskantschrauben (M8 x 35 mm, schwarz)
Unten: Kurze Innensechskantschrauben (M8 x 35 mm, schwarz)

• Montieren Sie die Laufsprecher in thisem Stadium der Installation.
• Zur Verfahrensweise der Installation der Laufsprecher siehe die mit ihren Laufsprechem mitgelieferten Installationsanweisungen.

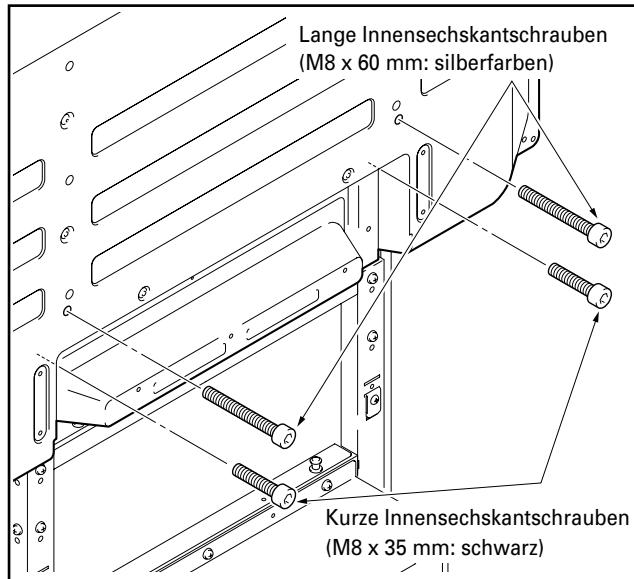

Installation des Einkörper-Plasmadisplays

Verwenden Sie die folgenden Schrauben zur Montage mit dem Innensechskant-Stiftschnittel:

Oben: Lange Innensechskantschrauben (M8 x 60 mm: silberfarben)

Unten: Kurze Innensechskantschrauben (M8 x 35 mm: schwarz)

4 Verwendung einer Auflageplatte.

An den Bodenständern kann eine Auflageplatte montiert werden.

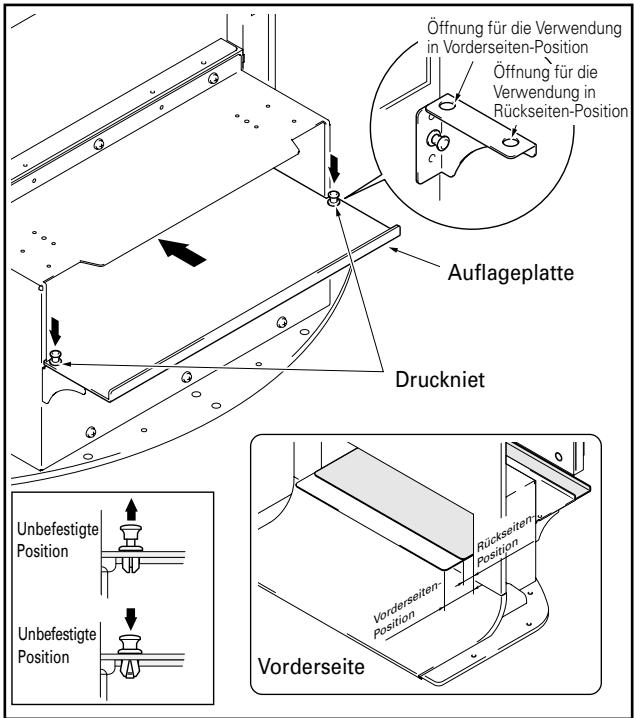

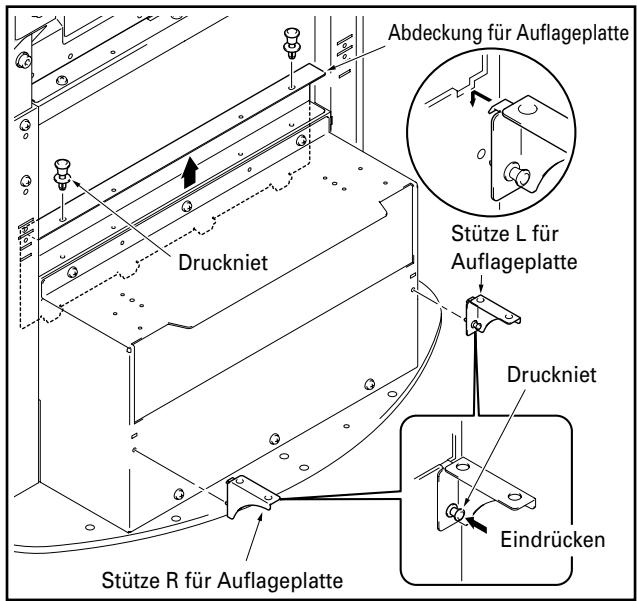

① Entfernen Sie die Abdeckung der Auflageplatte und montieren Sie dann die darauf vorgesehenen Stützen L und R am Bodenständner.

② Drücken Sie die Auflageplatte von hinten ein und befestigen Sie die Platte mit dem Druckniet.

• Die Installationsposition der Auflageplatte kann von zwei Ebenen aus gewählt werden: entweder von der Vorderseite oder von der Rückseite. Stellen Sie die Position je nach dem Gerät ein, das Sie haben.
• Wenn Sie die Position der Platte ändern wollen, können Sie sie leicht entfern, indem Sie den Knopf auf dem Druckniet nach obenziehen.

Innenabmessungen der Öffnung der Auflageplatte: 420 (Wirksam weite) [Öffnung 436] x 102 (Höhe) mm
Tiefe der Auflageplatte: 349 mm
Zulässige Belastung: maximal 10 kg

Hinweis

Seien Sieittevorsichtig,wenSieaufdieser Auflageplatteetwasanderes unterbringenals einen Medien-Receiver (insbesondere einen AV-Verstärkeuw.). daein solches Gerat unter anderem die Abführung der entstehenden Wärme blockierenkonnte.Zu Einzelheiten siehe die Bedienungsanleitung fur das jeweilige Gerat.

5 Anbringen eines Medien-Receives in aufrechter Position.

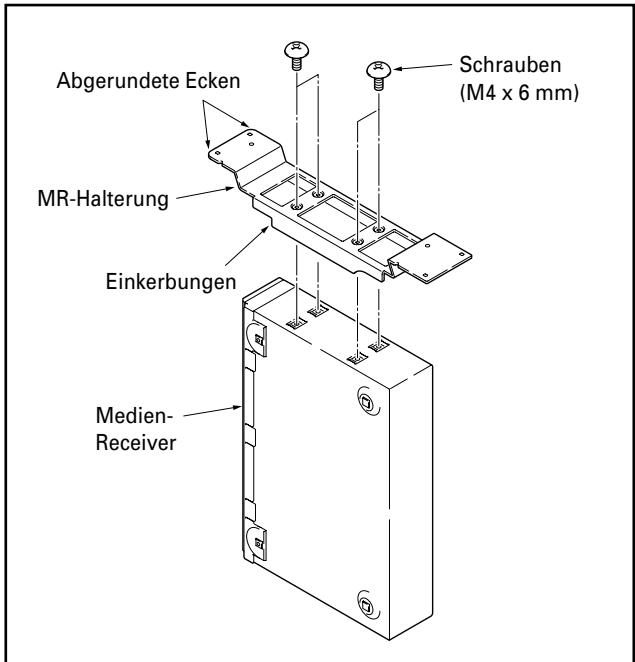

① Passen Sie die MR-Halterung über die Seiten des Medienreceivers ein und befestigen Sie sie mit den vier darauf vorgesehenen Schrauben (M4 x 6 mm) in ihrer Position.

Hinweis

Die Schenkel der MR-Halterung haben an ihrem unteren Ende Einschnittte. Achten Sie darauf, die Halterung in der richtigen Richtung anzubrangen.
- Verwenden Sie die MR-Halterung für nichts anderes als für den Medien-receiver.

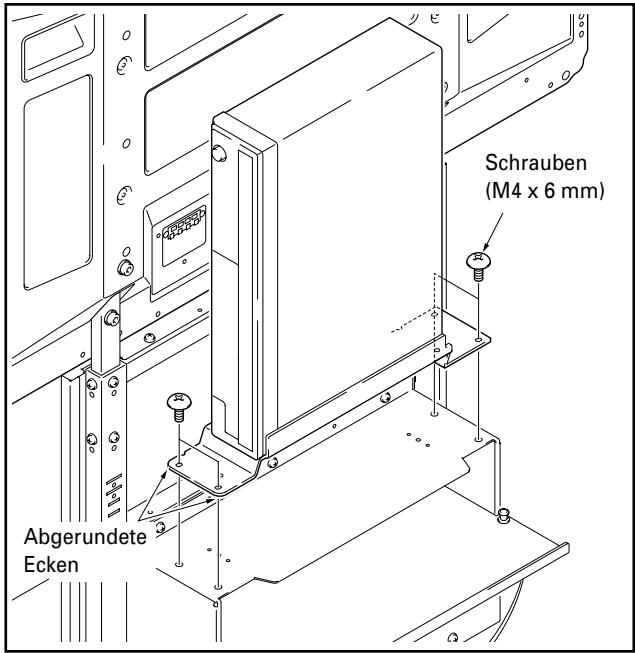

(2) Stellen Sie den an der MR-Halterung auf der Gestellplatte auf der Rückseite montierten Medien-receiver.

Hinweis

-itte vergewisern Sie sich, dass der Medien-receiver die richtige Ausrichtung aufweist.
Installieren Sie kein anderes Gerät als einen Medienreceiver in dieser Position.

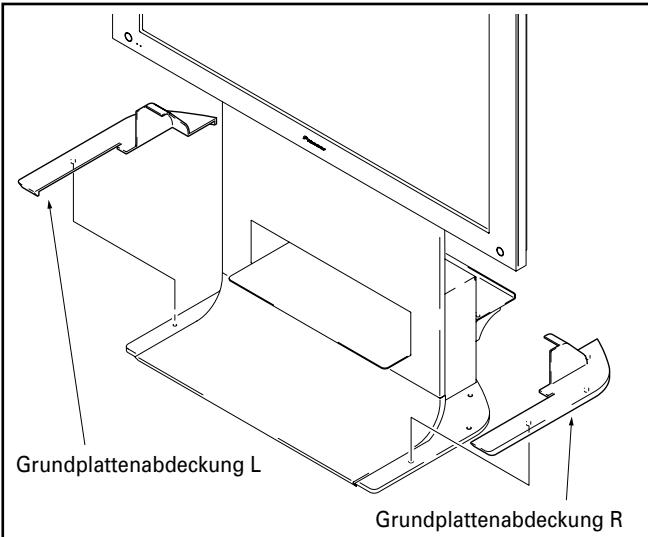

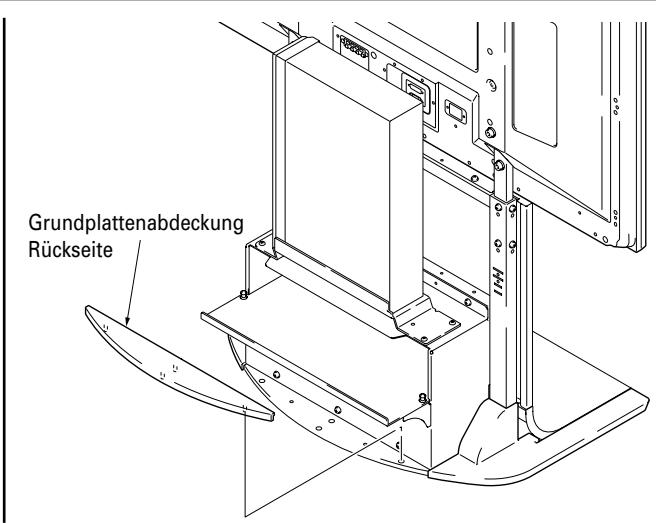

6 Installieren der Grundplattenabdeckungen L, R und Rückseite.

Schieben Sie die Abdeckungen entlang der Grundplatte ein.

Mittel zur Verhütung des Umstürzens

Ergreifen Sie nach der Installation des Ständers mit Plasmadisplay spezielle Maßnahmen, die sichern, dass die Einheit nicht umstürzt.

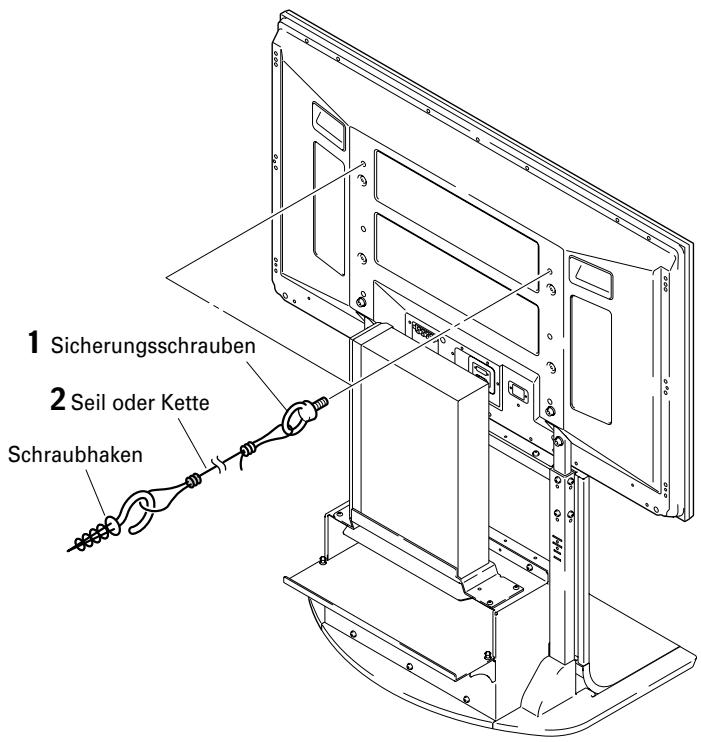

1 Befestigen von Sicherungsschrauben zur Verhütung des Umfallens am Plasmadisplay.
2 Verwendung starker Schnuren oder Ketten zur angemessenen und sicheren Stabilierung der Einheit an einer Wand, einer Säule oder einem anderen stabilen Bauelement.

Führer Sie diese Arbeiten in derselben Art und Weise auf der linken und der rechten Seite aus.

Hinweis

Verwenden Sie handelsübliche

Sicherungsschrauben, Schnuren/

Seile, Ketten und Schraubhaken.

Empfohlene Schrauben:

Nenndurchmesser M8, Lange 12 - 15 mm

Technische Daten

Außenabmessungen: 701 (B) x 784 (H) x 567 (T) mm (Bei Stützsäulen in hoher Position und Gestellplatte in tiefliegender Position.) Gewicht: 20,0 kg

Die ober aufgehren technischen Daten und das Aaere konnen aus Grunden der Verbesserung des Produkts ohne vorherige Ankundigung verändert werden.

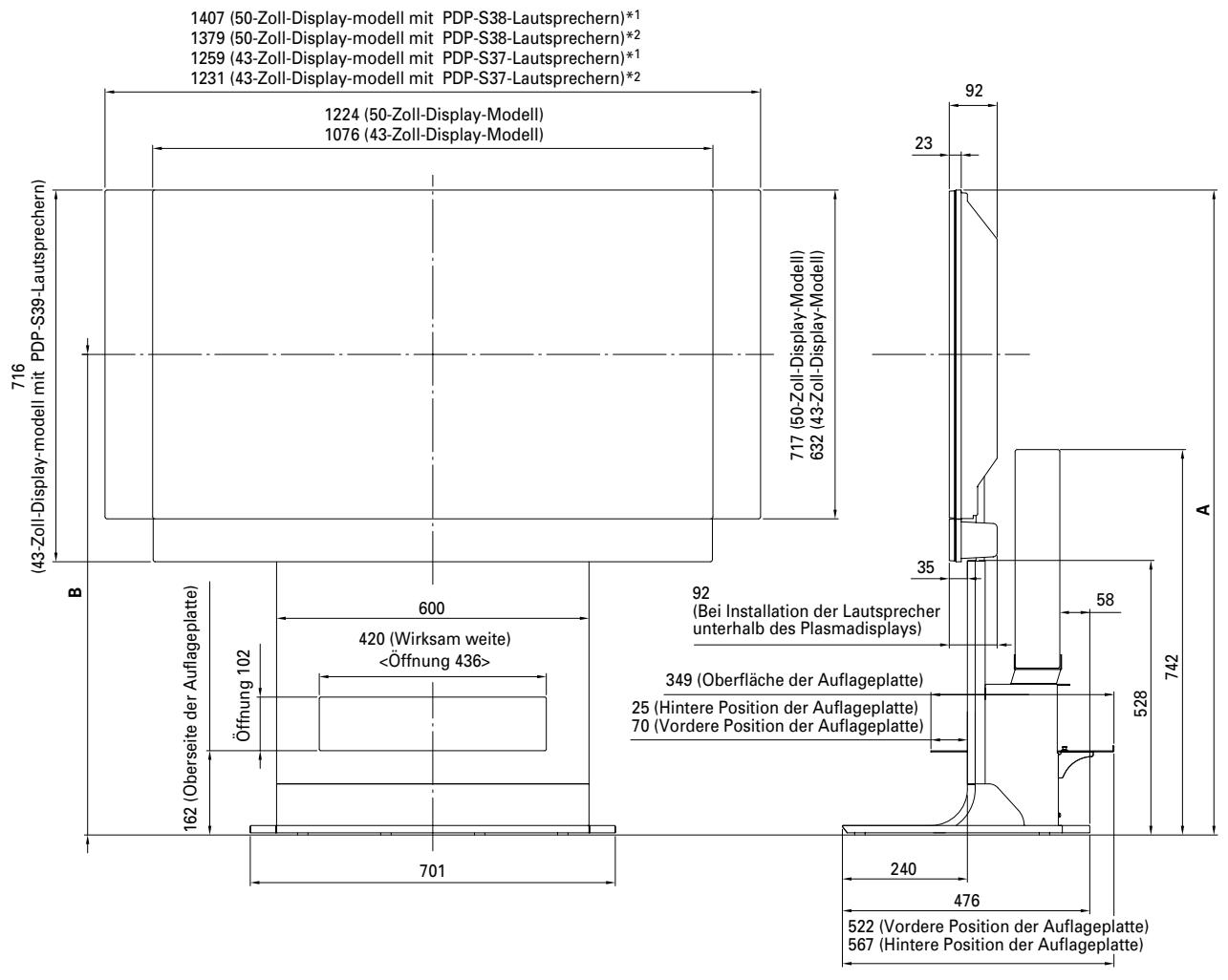

Abbildungen zu den Abmessungen

Einheit: mm

1 Versetzte Installation: Montage mit einem Abstand von etwa 15 mm zwischen den Lautsprechern und dem Display.
2 Bündige Installation: Montage in engem Kontakt mit dem Display.

Plasmadisplay	Installation der Lautsprecher	Gesamthöhe (Abmessungen A)	Bildschirmitte (Abmessungen B)
PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-930HD	An den Seiten des Plasmadisplays	1.164	848
	Unter dem Plasmadisplay	1.240	924
PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PRO-1130HD	An den Seiten des Plasmadisplays	1.249	891
Einkörper-Plasmadisplay	-	1.226	909

Modeln. PDK-FS06 Serienr.
