MANUALE UTENTE PDK-FS06 PIONEER

Supporto per display

Vloerstandaard

Istruzioni per l'uso

Gebruiksaanwijzing

La ringraziamo per averere acquistato un prodotto Pioneer. Vi preghiamo di leggere attendamente le Istruzioni per l'uso per imparare il modo sicuro e corretto di operare sul vostro modello. Vi consigliamo di tenere le Istruzioni per l'uso a portata di mano per farvi riferimento futuro.

AVVISO IMPORTANTE

Registrate il numero di modello e di seri edell'apparecchio qui sotto.

Conservate甚么 numero per uso in futuro.

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vivie (ad

• Se incontrate qualsiasi dificoltà durante l'installazione, rivolgetevi al vosto rivenditore.
• Pioneer non è responsable per alcun danno causato da un'installazione impropria, o dall'uso improprio, nonché da modifiche o catastrofi naturali.

Indices

Precauzioni 23

Elenco dei pezzi e delle attrezzature contenuti nella confezione 24

Istruzioni per l'installazione e il montaggio .... 25

Prendere precauzioni contro la caduta dell'apparecchio 28

Specifiche 29

Diagramma delle Dimensioni 29

ATTENZIONE

Questo significato si riferisce a una pratica pericolosa o insicura che potrebbe causare incidenti alla persona o alle cose.

Precauzioni

Questo prodotto è un supporto per display progettato esclusivamente per i display a plasma (PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD) di Pioneer. Prendetenota che non è stato progettato per alcun altri appearecchio. Per ulteriori informazioni rivolgetevi al negozio dove lo avete acquistato.

Non installare o modificare il prodotto in alcun altro modo diverso da quello individato. Non usate quello supporto per display a plasma progettati da altri e non modificatelo o usatelo per altri scopi.

Un'installazione impropria è molto pericolosa perché potrebbe cadervi addosso o causare altri incidenti.

Posizionamento dell'installazione

• Assicuratevi di scegliere una posizione con una superficie abbastanza robusta da sostenere il peso del supporte e del display a plasma, dove collocarlo. (Il peso del prodotto è elencato a p.29.)
• Assicuratévi che la posizione dell'installazione sia su una superficie a livello, piatta e stabile, e prendete le precauzioni necessarie nelle installate per assicurarvi che il peso venga distribuito equamente.
• Secondo il tipo di superficie su cui collocate il supporto, le gambe possono lasciare impronte e sarebbe benete tenerne conto nella scelta della posizione in cui collocarlo.
• Non installatelo all'esterno, su una fonte di calore o vicino ad una spiaggia.
• Non installate il supporto dove potrebbe essere soggetti a vibrazioni o colpi.

Assemblaggio e installmente

• Assemblate il supporto conformmente alle istruzioni per l'assemblaggio e la sicurezza, fissate tutte le viti nelle apposite sedi.

Esistono casi dove incidenti imprevisti, come la rottura dell'attrezzatura o la caduta possono verificarsi dopo l'in INSTALLazione del display a plasma, perché il supporto non era stato installato correttamente.

• Il display deve sempre essere installato da due o più personne per assicurarsi di installerlo correttamente.
• Prima dell'installazione spegnete il display e i dispositivi periferici, quando staccate il cavo con la spina di corrente alla presa.

Dopo l'installazione

• Non appoggiatevi mai al display a plasma e non applicate mai una forte pressione sul supporto.
• Evitate incidenti prendendo precise precauzioni contro la caduta dell'apparecchio (vedi a pagina 28).
• Non spostate il supporto con il display a plasma, ecc., ancora insertito.

Elenco dei pezzi e delle attrezzature contenuti nella confezione

Verificate di averere ricevuto tutti i pezioni e le attrezzature elencate qui sotto prima di procedere al montaggio del supporto.
- Vi preghiamo di notare che per il montaggio è necessario un cacciavite Philips (che non è incluso).

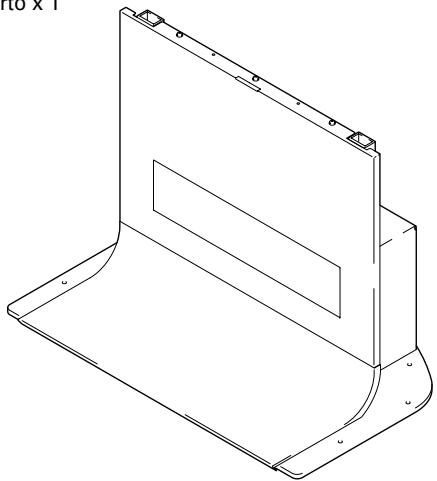

- Supporto x 1

Ferma colonna di sostegno × 2
- Supporto MR x 1

- Supporto mensola L x 1

- Supporto mensola R x 1

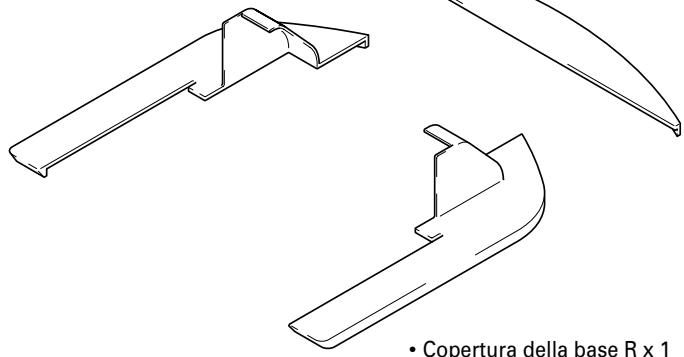

- Copertura postiore della base x 1
- Copertura a L della base x 1

- Bulloni esagonali corti (M8 x 35 mm: neri) x 4

- Bulloni esagonali lunghi (M8 x 60 mm: argento) x 2

Pannello mensola x 1

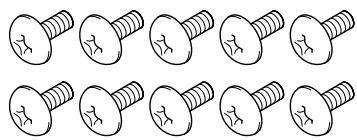

Viti (M5× 10mm)× 10

Viti (M4× 6mm) x10

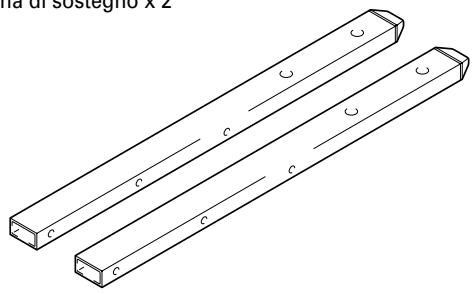

Colonna di sostegno x 2

- Brugola esagonale x 1
(Parte opposa di 6 mm per uso M8)

- Istruzioni per l'uso
(questo documento) x 1

Istruzioni per l'installazione e il montaggio (la figura illustra il display da 43 pollici)

1 Applicare le colonne di sostegno allo stand.

Tabella della posizione della colonna di sostegno e dei pezzi in dotazione con agli display a plasma

Display a plasma		PDP-506XDE PDP-506FDE PDP-506HDG PDP-5060HD PRO-1130HD	PDP-436XDE PDP-436FDE PDP-436HDG		Display a plasma compatto (a corpo unico)
			PDP-4360HD PRO-930HD	—
Ubicazione degli altoparlanti		Di lato	Di lato	Sotto	-
Posizione della colonna di sostegno		Basso	Basso	Alto	Medio
Metodo di applicazione		A	A	B	C
Pezzi utilizzati	Ferma colonna di sostegno	Non necessario	Non necessario	Posizione alta	Posizione bassa
	Viti (M5 x 10mm)	-	-	2	2
	Per fissare il display a plasma usate la parte alta dei bulloni esagonali	Corti x 2	Corti x 2	Corti x 2	Lunghi x 2
	Per fissare il display a plasmautilizzate la parte inferiore dei bulloni esagonali	Corti x 2	Corti x 2	Corti x 2	Corti x 2
Pezzi non utilizzati	Ferma colonna di sostegno	2	2	-	-
	Viti (M5 x 10mm)	2	2	-	-
	Bulloni esagonali	Lunghi x 2	Lunghi x 2	Lunghi x 2	Corti x 2

La procedura di applicazione varia secondo il tipo e la forma del display a plasma che deve essere inserito. Eseguite esta applicazione utilizzato sua la procedura A , la B , o la C .

Nota

Assicuratevi di conservare insieme con cura i ferma colonne di sostegno non utilizzati, le viti, i bulloni, la brugola esagonale e le istruzioni per l'uso.

Se installe il PDP-506XDE, PDP-506FDE, PDP-506HDG, PRO-1130HD, PRO-930HD, PDP-5060HD o se installe gli altoparlanti ai lati del PDP-436XDE, PDP-436FDE, PDP-436HDG

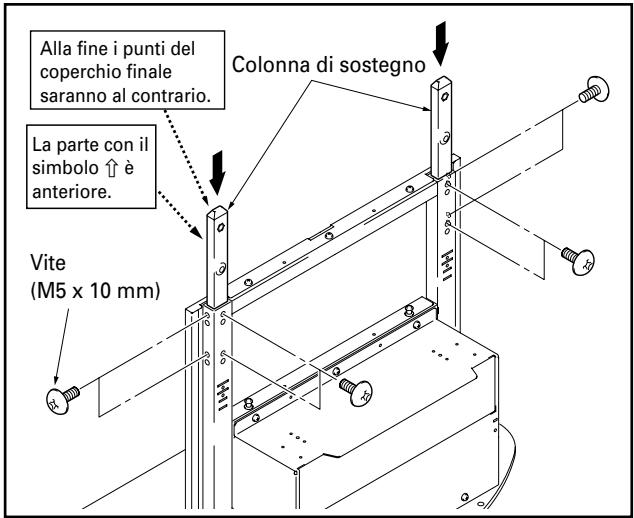

• Inserite le colonne di supporto nel supporto e fissatele nella posizione corretta con le viti (M5 x 10 mm) (8 positizioni).
• Installate agli colonna di sostegno in modo che la parte con il symbolo si trovi nella parte anteriore e la parte finale con il coperchio di plastica (punteggiato) al contrario.

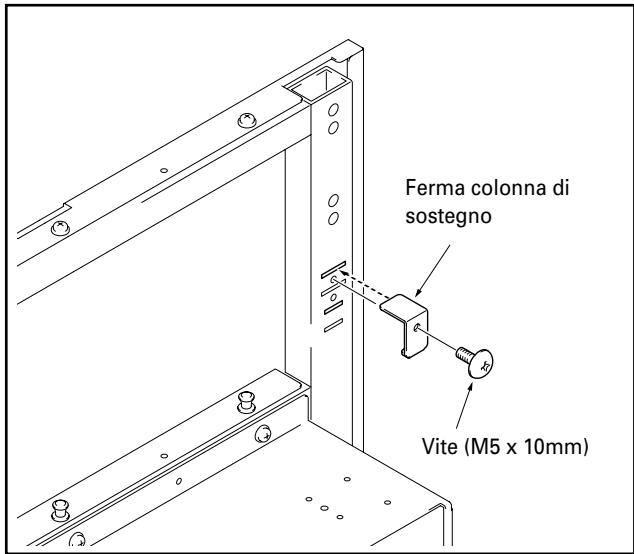

B Quando installate gli altoparlanti nella parte inferiore del display a plasma

Applicate i fermi della colonna di sostegno nelle scanalature poste in alto sulla parte posteriore del supporto e fissateli in posizione con le viti (M5 x 10mm). (Due positizioni sulla destra e sulla sinistra). La stessa casa va fattà per il metodo A di applicazione della colonna di sostegno.

Se installate il display a plasma compatto a corpo unico

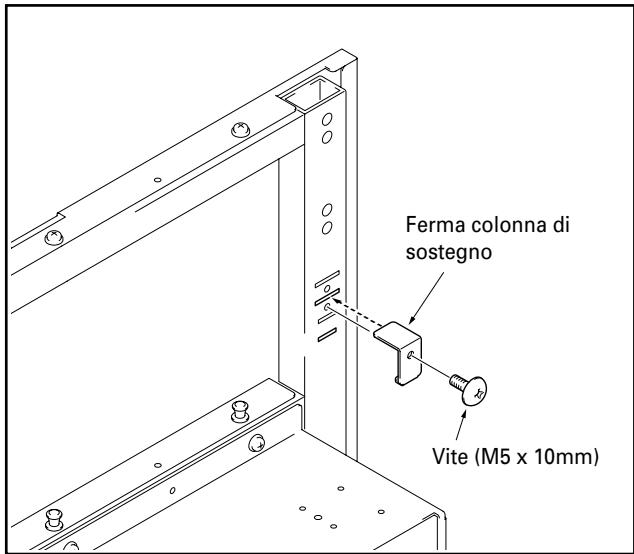

Applicate i fermi della colonna di sostenno nelle scanalature poste in basso sulla parte posteriore del supporto e fissateli in posizione con le viti (M5 x 10mm). (Due positizioni sulla destra e sulla sinistra). La stessa casa va fattà per il metod ④ di applicazione della colonna di sostenno.

2 Fissate il display a plasma alla colonna di sostegno.

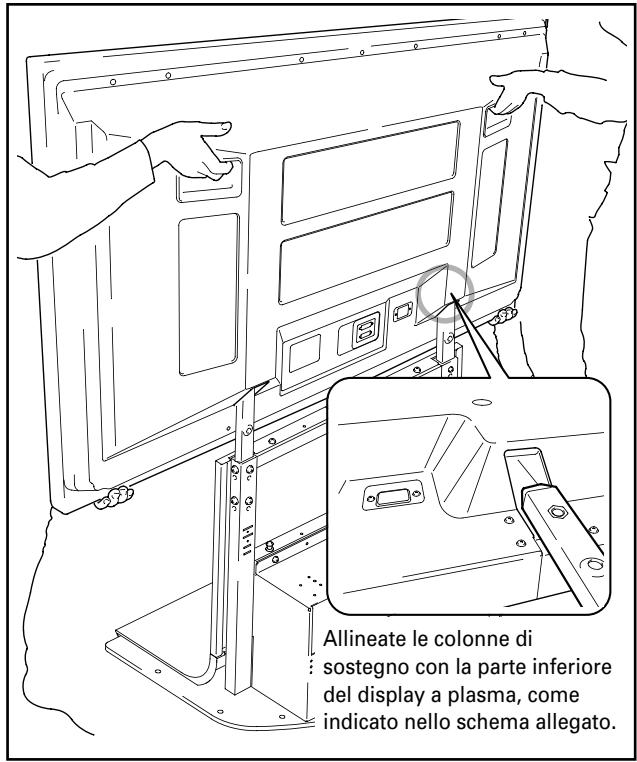

Incastrate le colonne di sostegno nelle scanalature poste al centro della superficie inferiore del display a plasma, quindi insertirele lentamente nelle stesse. Fateolta attenzione ad insertirle esattamente nelle scanalature del display a plasma e solo in quel punto. Agire in un'alto modo più danneggiare il pannello del display a plasma, le sue aperture o provocare una deformazione del supporto.

La casa migliorè è tenere il display a plasma per i manici durante il montaggio sulla colonna di sostegno, qualora ne sia fornito.

Assicuratevi di lavorare almeno con un'altra persona al montaggio del display.
- Prestate attenzione a non permettere che le vosre dita siano schiacciate tra il display e la colonna.

3 Utilizzate i bulloni esagonali lunghi per fissare il display a plasma alla colonna di sostegno (4 positizioni).

Iniziate I'installazione dai bulloni in alto.

Se installe il PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-1130HD / PRO-930HD

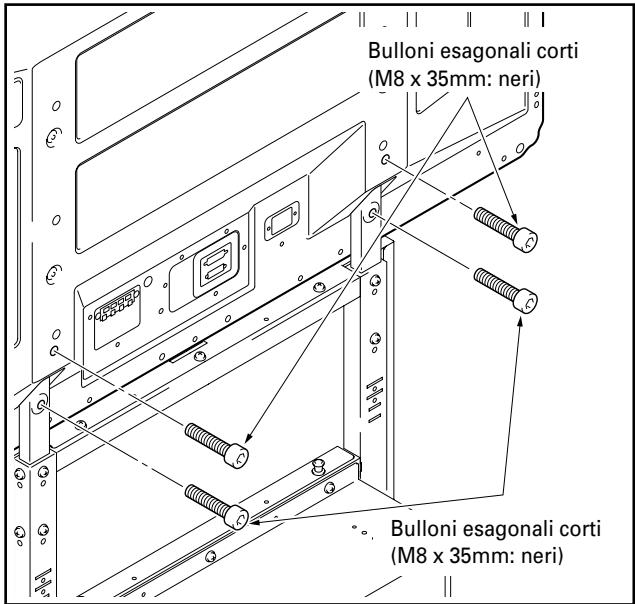

Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale.

Parte superiore .... Bulloni esagonali corti (M8 x 35mm: neri)
Parte inferiore .... Bulloni esagonali corti (M8 x 35mm: neri)

• Se state aplicando gli altoparlanti, fateo a quello punto.
• Vedi le istruzioni per l'installazione fornite insieme agli altoparlanti per le istruzioni su come installerari.

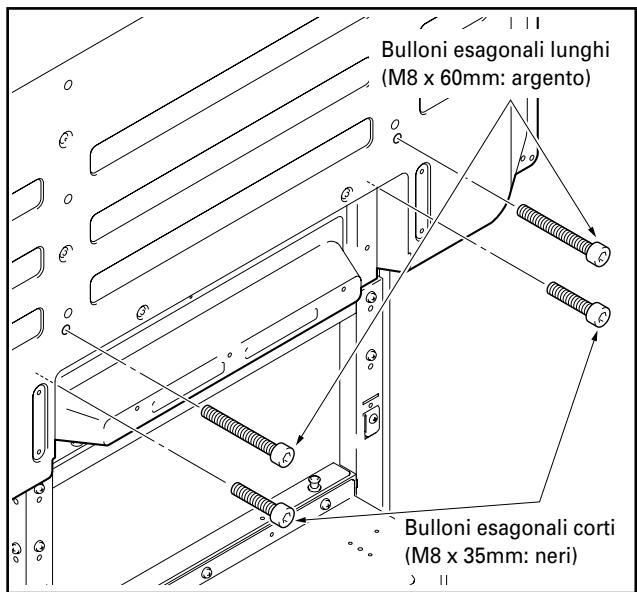

Se installate il display a plasma compatto a corpo unico

Utilizzate i bulloni seguenti per fissarlo con la brugola esagonale.

Parte superiore .... Bulloni esagonali lunghi (M8 x 60mm: argento)

Parte inferiore .... Bulloni esagonali corti (M8 x 35mm: neri)

4 Quando usare una mensola.

Sul supporto è possible installare una mensola.

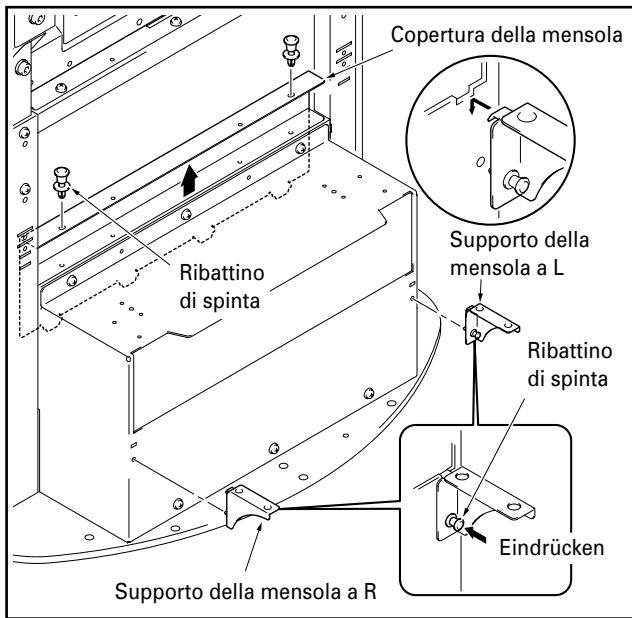

① Togliete la copertura della mensola e applicatela ai supporti di mensola a L e R sul supporto.

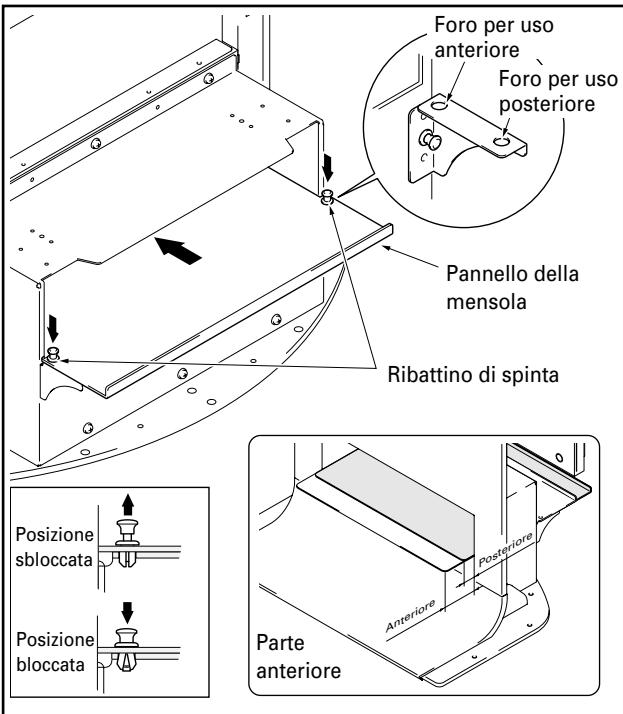

② Spingete il pannello della mensola all'interno alla parte posteriore e fissatelo con il ribattino di spinta.

• La posizione di installatione del pannello della mensola può essere scelta tra due livelli: sia l'anteriore sua il posteriori, Decidete in base all'apparecchio in vosto possesso.
• Se cambiate la sua posizione, potete lavoramente rimuoverlo tirando pomello sopra il ribattino di spinta.

Le dimensioni interne dell'apertura della mensola: 420 (effettivo larghezza) [aperture 436] × 102 (altezza) mm. Profondità della mensola: 349 mm Capacità di sostegno: fino a 10 kg.

Nota

Prestate attenzione a non installare null'alto che un ricevitatore media (in particolare un amplificatore AV, ecc.) su但这a mensola, poiché si potrebbe bloccare lo scarico di calore, ecc. Per i dettagli, vedi il manuale di istruzioni per ciascun apparetchio.

5 Istruzioni per il montaggio di un ricevitore media verticale.

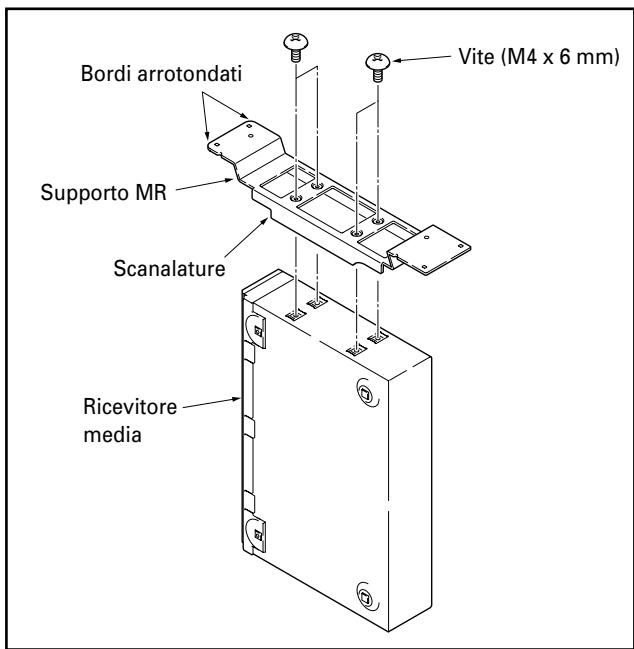

① Incastrate la staffa di supporto MR sui lati del ricevitore media e fissatela nella giusta posizione usinge le quattro viti (M4 x 6mm).

Nota

• Le gambe della staffa di supporto si trovano sui lati della staffa con l'apposita rientranza. Assicuratevi di applicare la staffa nella corretta direzione.
• Applicate la staffa di supporto solo a un ricevitore media.

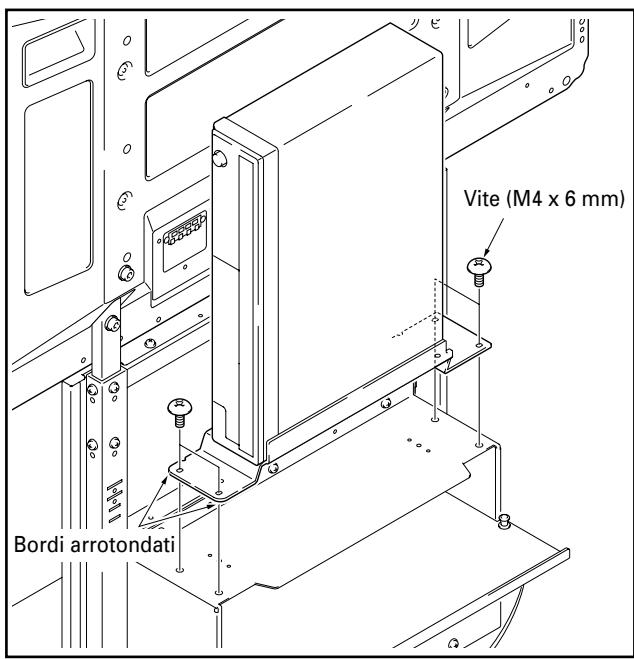

② Installate il ricevitatore media sul supporto MR nella parte posteriore della mensola e fissate il supporto MR nella giusta posizione.

Nota

• Assicuratevi che il ricevitore media si trovi nella giusta direzione.
• Installate solo ricevitore media, e non altri apparecchi, in questa posizione.

Istruzioni per l'installazione e il montaggio

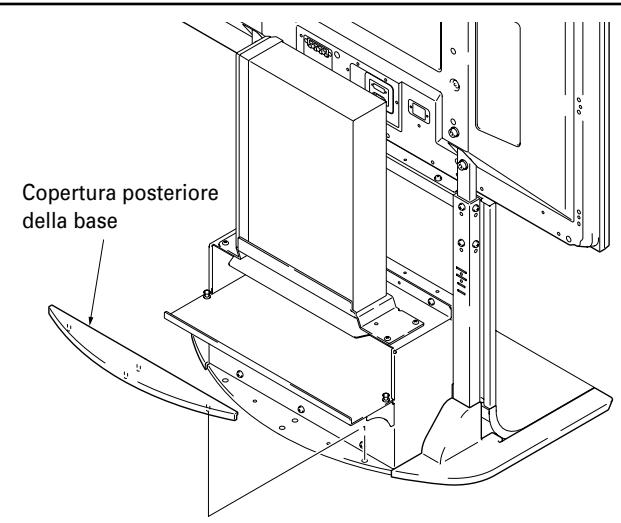

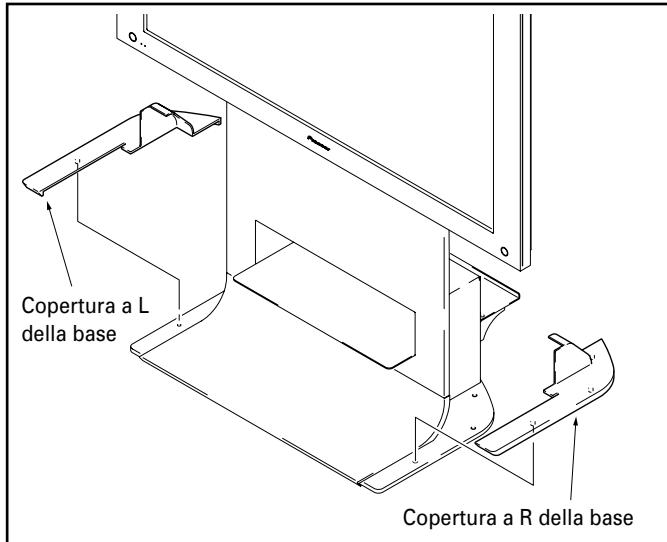

6 Installare le copertura della base a L, R, e la posteriore.

Inserirle lungo la base.

Prendere precauzioni contro la caduta dell'apparecchio

Dopo ave installato il supporto, assicuratevi di usare particolare attenzione affinché il Display a Plasma non possa cadere.

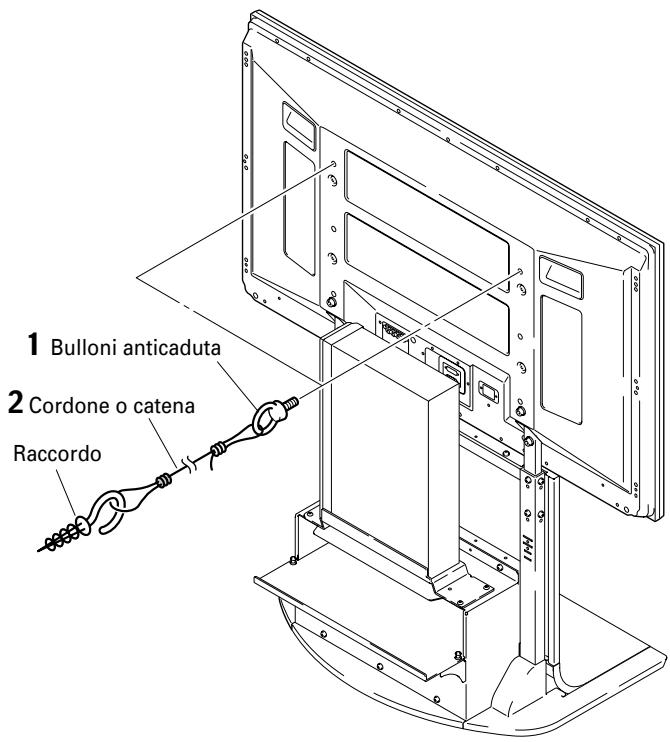

1 Avvitate i bulloni di sicurezza al Display a Plasma per prevenir le cadute.
2 Usate corde o catene robuste per stabilizarlo con sicurezza e saldamente al muro, a un pilastro o a quale altri solido elemento.

Eseguite quello lavoro nelle stesso modo sul lato sinistro e su quello destro.

Nota

Usate bulloni anticaduta, cordoni, catene o raccordi disponibili sul mercato.

Bulloni consigliati: diametro nominale M8, lunghezza da 12 a 15 mm

Specifice

Dimensioni esterne 701mm (L) x 784mm (A) x 567mm (P)

(Se utilizes la colonna di supporto in posizione alta e il pannello della mensola in posizione profonda.)

Peso 20,0 kg

• Le specifiche sopraesposte e la forma esterna possono essere modificate per migliorare il prodotto allaclin preavviso.

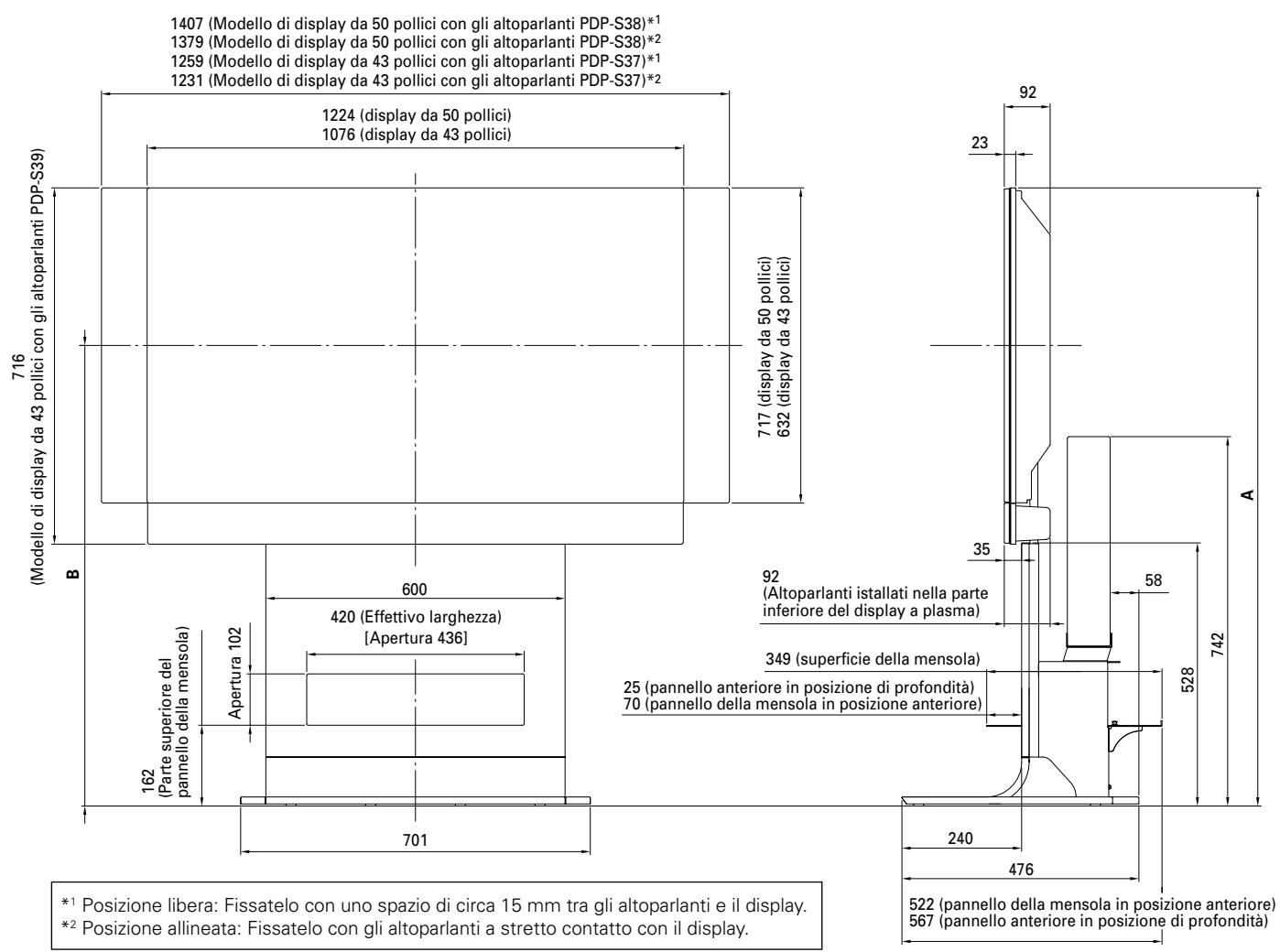

Diagramma delle Dimensioni

Unità: mm

Display a plasma	Posizione degli altoparlanti	Altezza totale (Dimensioni A)	Centro del display (Dimensioni B)
PDP-436XDE / PDP-436FDE / PDP-436HDG / PDP-4360HD / PRO-930HD	Ai lati del display a plasma	1.164	848
	Nella parte inferiore del display a plasma	1.240	924
PDP-506XDE / PDP-506FDE / PDP-506HDG / PDP-5060HD / PRO-1130HD	Ai lati del display a plasma	1.249	891
Display a plasma compatto (a corpo unico)	–	1.226	909
