TRAVELMATE 4750Z - Ordinateur portable ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable
Marque	Acer
Modèle	TravelMate 4750Z
Dimensions (L x P x H)	Environ 34,2 x 24,5 x 2,8 cm
Poids	Environ 2,4 kg
Alimentation	Adaptateur secteur 65 W, batterie lithium-ion
Écran	14 pouces, résolution 1366x768 pixels (estimation)
Processeur	Intel Core i3/i5 de 2e génération (estimation)
Mémoire vive (RAM)	4 Go DDR3 (extensible)
Disque dur	320 Go / 500 Go SATA (selon configuration)
Lecteur optique	Lecteur/graveur DVD±RW
Connectique	3x USB 2.0, 1x HDMI, 1x VGA, 1x Ethernet RJ-45, prise casque/micro
Réseau sans fil	Wi-Fi 802.11b/g/n, Bluetooth (selon modèle)
Webcam	Intégrée, 1,3 megapixel (estimation)
Lecteur de cartes	Multi-en-1 (SD, MMC, MS PRO, xD)
Fonctions principales	Bureautique, navigation web, multimédia, productivité mobile
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ; ne pas obstruer les ventilations ; utiliser une prise de courant adaptée.
Pièces détachées et réparabilité	Batterie, disque dur, mémoire accessibles ; autres composants nécessitant un technicien agréé.
Environnement d'utilisation	Température : 5°C à 35°C ; humidité : 20% à 80% sans condensation

FOIRE AUX QUESTIONS - TRAVELMATE 4750Z ACER

Comment allumer et éteindre l'ordinateur ?

Appuyez sur le bouton d'alimentation (icône O) situé en haut à gauche du clavier pour allumer ou éteindre l'appareil. L'indicateur d'alimentation s'allume en bleu lorsque l'ordinateur est en marche.

Comment utiliser le pavé tactile (touchpad) ?

Le touchpad fonctionne comme une souris : glissez votre doigt pour déplacer le curseur. Les boutons gauche et droit sous le pavé tactile correspondent aux clics gauche et droit de la souris. Vous pouvez aussi activer/désactiver le pavé tactile avec la combinaison Fn+F7.

Comment régler la luminosité de l'écran ?

Utilisez les touches spéciales : Fn + flèche droite (►) pour augmenter la luminosité, et Fn + flèche gauche (◄) pour la diminuer. La touche Fn + F6 éteint l'écran pour économiser l'énergie.

Comment ajuster le volume sonore ?

Appuyez sur Fn + flèche haut (▲) pour augmenter le volume, et Fn + flèche bas (▼) pour le diminuer. Vous pouvez aussi couper le son avec Fn + F8.

Comment connecter un écran externe ou un projecteur ?

Branchez l'écran externe sur le port VGA ou HDMI. Appuyez ensuite sur Fn + F5 pour basculer l'affichage entre l'écran intégré, l'écran externe, ou les deux.

Comment activer ou désactiver le Wi-Fi et le Bluetooth ?

Utilisez le commutateur de communication situé sur la face avant (près des indicateurs). Vous pouvez aussi utiliser la combinaison Fn + F3 pour activer/désactiver tous les périphériques de communication.

Quels types de cartes mémoire sont compatibles avec le lecteur ?

Le lecteur de cartes multi-en-un accepte les formats Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) et XD-Picture (xD). Insérez la carte à fond jusqu'au clic, et poussez-la pour l'éjecter.

Comment éjecter un disque du lecteur optique si le bouton ne fonctionne pas ?

Si l'ordinateur est sous tension, appuyez sur le bouton d'éjection. Sinon, utilisez un trombone déplié inséré dans le trou d'éjection d'urgence (situé à côté du bouton) pour ouvrir le plateau manuellement.

Que signifient les indicateurs lumineux sur la face avant ?

Les indicateurs sont : alimentation (bleu si allumé), batterie (orange en charge, bleu si chargée), disque dur (clignotant si actif), et communication (bleu si Wi-Fi/BT activé).

Comment accéder au guide utilisateur complet ?

Cliquez sur Démarrer > Tous les programmes > Documentation puis sur TravelMate Generic User Guide. Le fichier est au format PDF. Si Adobe Reader n'est pas installé, le programme d'installation se lancera automatiquement.

MODE D'EMPLOI TRAVELMATE 4750Z ACER

Nous désirons vous remercier d'avoir fait d'un notebook Acer votre choix pour répondre à vos besoins informatiques mobiles.

Vos guides

Pour vous aider à utiliser votre notebook Acer, nous avons conçu plusieurs guides :

Tout d'abord, le poster de configuration vous aide à configurer votre ordinateur.

Le Guide utilisateur générique de la gamme TravelMate contient des informations utiles qui s'appliquent à tous les modèles de la gamme des produits TravelMate. Il couvre les notions de base, telles que l'utilisation du clavier et du son, etc. Merci de comprendre que par sa nature, le Guide utilisateur générique fera parfois référence à des fonctions ou des caractéristiques qui ne sont pourvues que chez certains modèles de la gamme, mais pas nécessairement dans le modèle que vous avez acheté. Ces cas sont marqués dans le texte avec des mentions telles que « seulement pour certains modèles »

Le Guide rapide présente les fonctionnalités et fonctions de base de votre ordinateur. Pour plus d'informations sur l'aide que peut vous apporter pour être plus productif, veuillez vous reporter au Guide utilisateur générique de la gamme TravelMate. Ce guide contient des informations détaillées sur des sujets tels que les utilisateurs systèmes, la récupération des données, les options d'extension et le dépannage. De plus, il contient des informations de garantie et les réglementations générales et les avis de sécurité pour votre notebook. Il est disponible au format PDF (Portable Document Format) et est préchargé sur votre notebook. Procédez comme suit pour y accéder :

1 Cliquez sur Démarrer > Tous les programmes > Documentation. 2 Cliquez sur TravelMate Generic User Guide.

Remarque: L'affichage du fichier nécessite Adobe Reader. Si Adobe Reader n'est pas installé dans votre ordinateur, le clic sur le TravelMate Generic User Guide va exécuter le programme d'installation d'Adobe Reader. Suivez les instructions à l'écran pour terminer l'installation. Pour des instructions sur l'utilisation de Adobe Reader, accédez au menu Aide et Support.

Visite guidée de votre notebook acer

Après avoir configuré votre ordinateur comme illustré dans le poster de configuration, nous allons vous faire explorer notre nouveau notebook Acer.

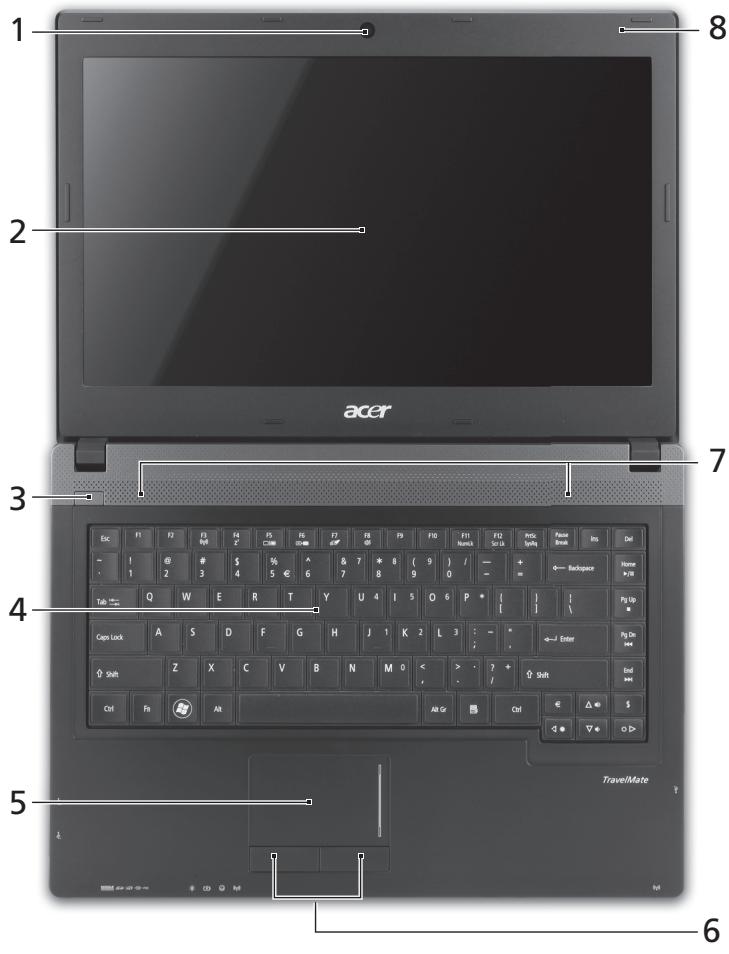

Vue supérieure

N°	Icône	Élément	Description
1		Webcam intégrée	Webcam pour communication-video.
2		Écran d'affichage	Également appelé écran LCD (Liquid Crystal Display), il affiche les données de l'ordinateur (la configuration peut varier en fonction du modèle).
3	O	Bouton/Indicateur d'alimentation	Met l'ordinateur sous tension et hors tension. Indique l'état d'alimentation de l'ordinateur.
4		Clavier	Pour l'entrée des informations dans votre ordinateur.
5		Touchpad	Périphérique de pointage sensible au touché qui fonctionne comme une souris.
6		Boutons (gauche et droit)	Le bouton gauche et le bouton droit fonctionnement comme le bouton gauche et le bouton droit d'une souris.
7		Haut-parleurs	Produit le son stéréo.
8		Microphone	Microphone interne pour l'enregistrement sonore.

Touches spéciales

L'ordinaire emploie des touches spéciales (combinaisons de touches) pour accéder à la plupart des contrôles de l'ordinaire comme la luminosité de l'écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche avant d'appuyer sur l'autre touche dans la combinaison de la touche spéciale.

Touché spécifique	Icône	Fonction	Description
+Fn> + <F3>	(◇◇)	Communication	Active/désactive les péripériques de communication de l'ordinateur.
<Fn> + <F4>	Z²	Veille	Place l'ordinateur en mode de Sommeil.
<Fn> + <F5>	□◇	Choix de l'affichage	Permet de.permuter l'affichage entre l'écran d'affichage, le monitueur externe (s'il est connecté) et les deux.
Touches spéciale	Icône	Fonction	Description
+Fn> + <F6>	■	Écran noir	Désactive le rétro éclairage de l'écran pour économiser l'énergie. Appuyez sur une touche pour le rallumer.
<Fn> + <F7>	○	Touchpad	Active et désactive le touchpad.
<Fn> + <F8>	哟	Haut-parleur	Active et désactive les haut-parleurs.
<Fn> + <▷>	◇	Luminosité +	Augmente la luminosité de l'écran.
<Fn> + <◁>	◇	Luminosité -	Diminue la luminosité de l'écran.
<Fn> + <△>	◇	Volume +	Augmente le volume sonore.
<Fn> + <▽>	◇	Volume -	Diminue le volume sonore.
<Fn> + <Origine>	/II	Lecture/Pause	Lisez ou effectuez une pause d'un fichier multimédia sélectionné.
<Fn> + <Pg Up>	■	Arrêtier	Arrêtez la lecture du fichier multimédia sélectionné.
<Fn> + <Pg Dn>	▲	Précédent	Retournez au fichier multimédia précédENT.
<Fn> + <Fin>	▲	Suisant	Passsez au fichier multimédia suivant.

Vue frontale fermée

N°	Icône	Élément	Description
1	MULTIMEDIOR PRO	Lecteur de cartes multiples en un	Accepte une carte mémoire Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) et xD-Picture (xD).
			Remarque: Poussez pour-retirer/installer la carte. Seule une carte peut fonctionner à tout moment.
2		Indicateur d'alimentation	Indique l'état d'alimentation de l'ordinateur.
		Indicateur de la batterie	Indique l'état de la batterie de l'ordinateur. 1. Charge: La lumière est orange lorsque la batterie se recharge. 2. Pleine charge: La diode est bleue en mode secteur.
		Indicateur du disque dur	Indique l'activité du disque dur.
		Indicateur de communication	Indique l'état du pérophérique de connectivité sans fil de l'ordinateur.
3		Commutateur de communication	Active/désactive les pérophériques de communication de l'ordinateur.

Vue gauche

N°	Icône	Élément	Description
1		Prise d'alimentation	Se connecte à l'adaptateur secteur.
2		Port Ethernet RJ-45	Se connecte à un réseau Ethernet 10/100/1000 Base.
3		Port d'affichage (VGA) externe	Se connecte à un périphérique d'affichage (p.ex. un moniteur externe, un projecteur LCD).
4	HDMI	Port HDMI	Prend en charge les connexions video numériques à haute définition.
5		Ports USB 2.0	Connectez à des périphériques USB 2.0 (p.ex. une souris USB, uneamera USB).

Vue droite

N°	Icône	Élément	Description
1		Prise microphone	Accepte les entrées de microphones externes.
		Prise haut-parleurs/casque	Se connecte à des pérophériques audio (p.ex. haut-parleurs ou casque stéréo).
2		Port USB 2.0	Se connecte à des pérophériques USB 2.0 (p.ex. une souris USB, une caméra USB).
3		Lecteur optique	Lecteur optique interne, accepte les CD ou les DVD.
4		Indicateur d'accès du disque optique	S'allume lorsque le lecteur optique est actif.
5		Bouton d'éjection du lecteur optique	Éjecte le disque optique du lecteur.
6		Trou d'éjection d'urgence	Éjecte le plateau du lecteur optique lorsque l'ordinateur est hors tension.Remarque: Insérez un trombone dans le trou d'éjection d'urgence pour éjecter le plateau du lecteur optique même quand l'ordinateur est étant.
7		Fente pour cadenas Kensington	Se connecte à un cadenas de sécurité pour ordinateur Kensington.Remarque: Enroulez le cable du cadenas de sécurité pour ordinateur autour d'une table, de la poignée d'un tiroir verrouillé, ou de tout autre objet fixe. Insérez le cadenas dans l'encoche et tournez la clef pour verrouiller le cadenas. Certains modèles ne possèdent pas de clef.

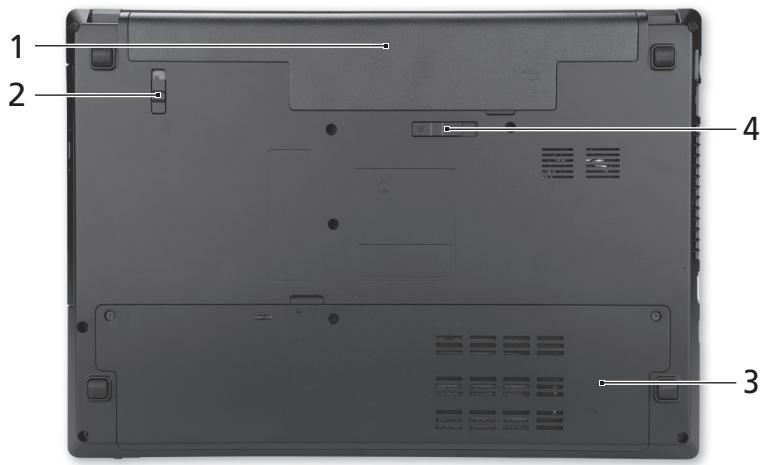

Vue de la base

N°	Icône	Élément	Description
1		Baie de la batterie	Contient la batterie de l'ordinateur.
2		Verrou de la batterie	Verrouille la batterie en position.
3		Baie du disque dur	Contient le disque dur de l'ordinateur (fixé avec des vis).
		Compartment mémoire	Contient la mémoire principale de l'ordinateur.
4		Loquet de libération de la batterie	Libère la batterie pour le retrait.

Environnement

• Température :

En marche: 5°C à 35°C - À l'arrêt : -20°C à 65°C

• Humidité (sans condensation):

En marche: 20% à 80% - À l'arrêt : 20% à 80%
