TRAVELMATE 4750Z - Computadora portátil ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Portátil
Marca	Acer
Modelo	TravelMate 4750Z
Dimensiones (L x P x A)	Aprox. 34,2 x 24,5 x 2,8 cm
Peso	Aprox. 2,4 kg
Alimentación	Adaptador de corriente 65 W, batería de iones de litio
Pantalla	14 pulgadas, resolución 1366x768 píxeles (estimado)
Procesador	Intel Core i3/i5 de 2.ª generación (estimado)
Memoria RAM	4 GB DDR3 (ampliable)
Disco duro	320 GB / 500 GB SATA (según configuración)
Unidad óptica	Lector/grabador DVD±RW
Conectividad	3x USB 2.0, 1x HDMI, 1x VGA, 1x Ethernet RJ-45, conector para auriculares/micrófono
Red inalámbrica	Wi-Fi 802.11b/g/n, Bluetooth (según modelo)
Cámara web	Integrada, 1,3 megapíxeles (estimado)
Lector de tarjetas	Multi-en-1 (SD, MMC, MS PRO, xD)
Funciones principales	Ofimática, navegación web, multimedia, productividad móvil
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave y seco. No usar productos abrasivos.
Seguridad	No exponer a la humedad; no obstruir las ventilaciones; usar un enchufe adecuado.
Piezas de repuesto y reparabilidad	Batería, disco duro, memoria accesibles; otros componentes requieren un técnico autorizado.
Entorno de uso	Temperatura: 5°C a 35°C; humedad: 20% a 80% sin condensación

Preguntas frecuentes - TRAVELMATE 4750Z ACER

¿Cómo encender y apagar el ordenador?

Presione el botón de encendido (icono O) ubicado en la parte superior izquierda del teclado para encender o apagar el dispositivo. El indicador de encendido se ilumina en azul cuando el ordenador está encendido.

¿Cómo usar el panel táctil (touchpad)?

El touchpad funciona como un ratón: deslice su dedo para mover el cursor. Los botones izquierdo y derecho debajo del panel táctil corresponden a los clics izquierdo y derecho del ratón. También puede activar/desactivar el panel táctil con la combinación Fn+F7.

¿Cómo ajustar el brillo de la pantalla?

Use las teclas especiales: Fn + flecha derecha (►) para aumentar el brillo, y Fn + flecha izquierda (◄) para disminuirlo. La tecla Fn + F6 apaga la pantalla para ahorrar energía.

¿Cómo ajustar el volumen?

Presione Fn + flecha arriba (▲) para aumentar el volumen, y Fn + flecha abajo (▼) para disminuirlo. También puede silenciar el sonido con Fn + F8.

¿Cómo conectar un monitor externo o un proyector?

Conecte el monitor externo al puerto VGA o HDMI. Luego presione Fn + F5 para cambiar la visualización entre la pantalla integrada, la pantalla externa, o ambas.

¿Cómo activar o desactivar el Wi-Fi y el Bluetooth?

Use el interruptor de comunicación ubicado en el panel frontal (cerca de los indicadores). También puede usar la combinación Fn + F3 para activar/desactivar todos los dispositivos de comunicación.

¿Qué tipos de tarjetas de memoria son compatibles con el lector?

El lector de tarjetas multi-en-uno acepta los formatos Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) y XD-Picture (xD). Inserte la tarjeta hasta que haga clic, y empújela para expulsarla.

¿Cómo expulsar un disco de la unidad óptica si el botón no funciona?

Si el ordenador está encendido, presione el botón de expulsión. De lo contrario, use un clip enderezado insertado en el orificio de expulsión de emergencia (ubicado junto al botón) para abrir la bandeja manualmente.

¿Qué significan los indicadores luminosos en el panel frontal?

Los indicadores son: encendido (azul si está encendido), batería (naranja en carga, azul si cargada), disco duro (parpadeante si activo), y comunicación (azul si Wi-Fi/BT activado).

¿Cómo acceder a la guía del usuario completa?

Haga clic en Inicio > Todos los programas > Documentación y luego en TravelMate Generic User Guide. El archivo está en formato PDF. Si Adobe Reader no está instalado, el programa de instalación se iniciará automáticamente.

MANUAL DE USUARIO TRAVELMATE 4750Z ACER

© 2011 Reservados todos los derechos.

Guía rápida de la série de portátils TravelMate

Version original: 02/2011

Numero de modelos:

Numero de série:

Fecha de compra:

Lugar de compra:

Primero lo más importante

Le agradecemos que haya elegido el ordinador portátil Acer para satisfacer sus necessities de informática móvil.

Las guías

Para ayudarle a utiliser el ordinador portátil Acer, hemos elaborado un Conjunto de guías:

En primer lugar, el póster de configuración contiene information detipsa para configurar suordenador.

La Guía española del usuario de la Serie TravelMate en formatting impreso contiene información útil aplicable a todos los modelos de produits de la série TravelMate. Contempla aspectos.baidu como el uso del teclado, el audio, etc. No obstarce, no se olvige queURTado a su�性, la Guía española del usuario se referira occasionalmente a las functions o caracteristicas incluidas solo en ciertos modelos de la series, pero no necessitiesamente al modelo que haya adquirido usted. Dichos ejemplos se marcan en el texto del idioma como por exemple "sólo en ciertos modelos".

Esta Guía rápida presenta las caracteristicas y functions痫icas de su nuevo ordinador. Si desea más información sobre como pueda su ordinadorships a ser más productivo, consulte la Guía genérica del usuario de la Serie TravelMate. Esaguia contiene informacion detallada sobre temas comomericanas del Sistema, recuperacion de datos,optiones de expansion y resolution de problemas. Además, contiene informacion sobre garantías y las normativas generales y advertencias de seguridad para su ordinador portátil. Este disponible en PDF (Formato de Documento Portátil) y viene precargada en su ordinador portátil. Siga these pasos para acceder al manual:

1 Haga Cli en Inicio > Todos los programas > Documentacion.
2 Haga tic en TravelMate Generic User Guide.

Note: Para poder ver el archivo, deben tener instalado Adobe Reader. Si no lo tiene instalado, hagablick en TravelMate Generic User Guide para que se Ejecute el programa de instalacion de Adobe Reader. Siga las instrucciones en pantalla para completar la instalacion. Para Obtener informacion sobre como utiliser Adobe Reader, acceda al menu Ayuda y soporte técnico.

Un paseo por el ordinador portátil Acer

Una vez configurado el ordinador del modo indicado en el póster, iniciaremos un paseo por su nuevo portátil Acer.

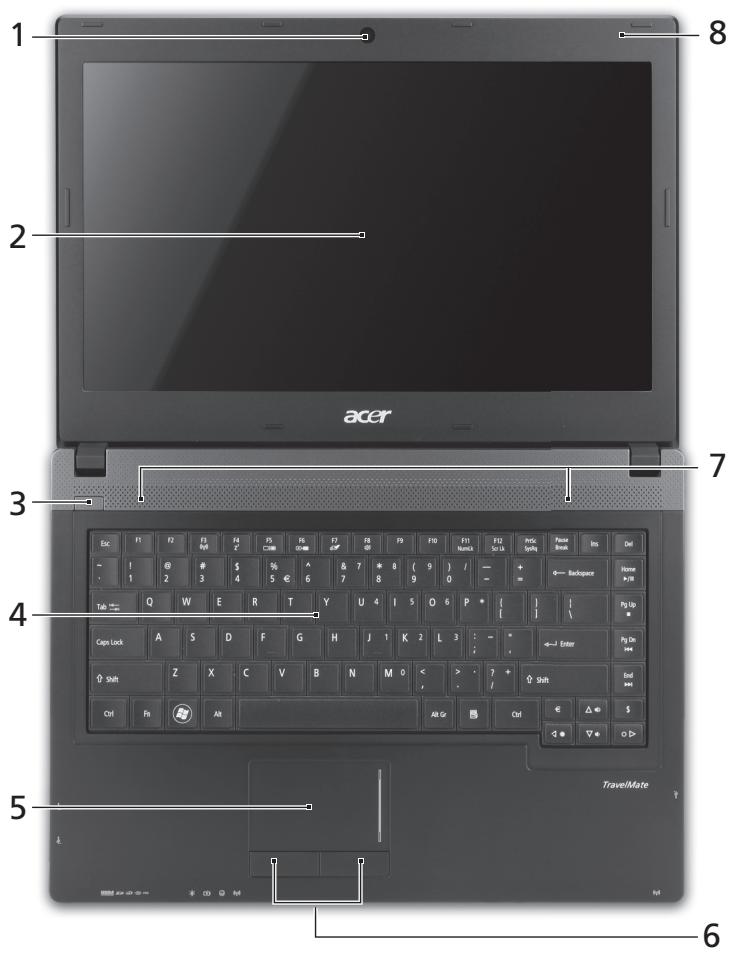

Vista superior

#	Icono	Elemento	Descripción
1		Webcam integrada	Cámara Web paracomings de video.
2		Visualización enpellalla	También denominada pantalla de cristal liquido (LCD) es el dispositivo de salutevisual delordenador (la configuraciónuedevarieguenelmodelo).
3	○	Indicador/botónde alimentación	Enciende o apaga elordenador. Proporciónainformación sobre el estado delenergía delordenador.
4		Teclado	Para introducir datos en suordenador.
5		Panel tátil	Dispositivo de punteotáctil que funciona como un ratón deordenador.
6		Botones de clickizquierdo yderecho)	Los botones izquierdo y Derecho funciona como los botones izquierdo y Derecho del ratón.
7		Altavoces	Proporciónuna calidad de audio.
8		Micrófono	Micrófonointernopara lagrabación delsonido.

Teclas de acceso directo

El ordinador permite usar teclas de acceso directo o combinaciones de teclas para acceder a la mayoría de controles del ordinador, como el brillo de la pantalla o la calidad de volumen.

Para activar las teclas de acceso directo, mantenga pulsada la tecla < Fn> y pulse la othera tecla de la combinacion.

Tecla de accesodirecto	Icono	Función	Descripción
<Fn> + <F3>	((:)	Comunicación	Activa/desactiva los dispositivosde comunicación del ordinador.
<Fn> + <F4>	Z²	Suspensión	Pone el ordinador en modo desuspensión.
<Fn> + <F5>	□□	Selector depantalla	Cambia la calidad entre lapantalla y el monitor externo (si está conectado) o ambos.
<Fn> + <F6>	□□	Pantalla negra	Apaga la luz de fondo de lapantalla para ahorrar energia.Pulserialquier tecla paraencenderla.
+Fn> + <F7>		Alternar panel táctil	Activa o desactiva el panel tíctil interno.
+Fn> + <F8>		Alternar altavoces	Activa o desactiva los altavoces.
+Fn> + <F>		Aumentar brillo	Aumenta el brillo de la pantalla.
+Fn> + <Δ>		Disminuir brillo	Disminuya el brillo de la pantalla.
+Fn> + <Δ>		Subir volumen	Sube el volumen.
+Fn> + <Δ>		Bajar volumen	Baja el volumen.
+Fn> + <Inicio>	/II	Reproducir/Pausa	Reproduce o hace una pausa en un archivo multimedia seleccióndo.
+Fn> + <Re Pág>	■	Detener	Detiene la reproducción del archivo multimedia seleccióndo.
+Fn> + <Av Pág>	▲	Anterior	Regresa al archivo multimedia anterior.
+Fn> + <Fin>	▲▲	Siguiente	Salta alsignificanto archivo multimedia.

Vista frontal cerrada

#	Icono	Elemento	Descripción
1	MULTIMEDIA	Lector de taristas multifunción	Admitte la tarjeta Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO), xD-Picture Card (xD). Nota: Presione para extraer/instalar la tarjeta. No se pueda usar varias taristas a la vez.
2		Indicator de encendido	Proporcióna información sobre el estado de energia del ordinador.
		Indicator de batería	Proporcióna información sobre el estado de la batería. 1. Carga: La luz se vuelve ámbar cuando se carga la batería. 2. Carga completea: La luz se vuela azul en el modo de CA.
		Indicador de disco duro	Indica si la unidad de disco duro está activa.
		Indicador de communicator	Proporcióna información sobre el estado del ordinador de connectividad inalábrica.
3		Interruptor de communicator	Activa/desactiva los dispositivos de communicator del ordinador.

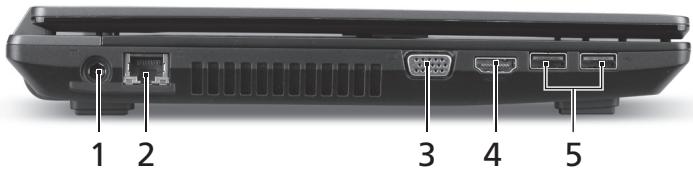

Vista izquierda

#	Icono	Elemento	Descripción
1		Conector de entrada de CC	Permitte la conexión a un adaptor de CA.
2		Puerto Ethernet (RJ-45)	Conexión para una red basada en Ethernet 10/100/1000.
3		Puerto de visualización externo (VGA)	Conexión para pantallas (p. ej., monitor除外 o projector LCD).
4	HDMI	Puerto HDMI	Compatible con conexiones de video digital de alta definición.
5		Puertos USB 2.0	Conexión para dispositivos USB 2.0 (p. ej., ratón USB o cámara USB).

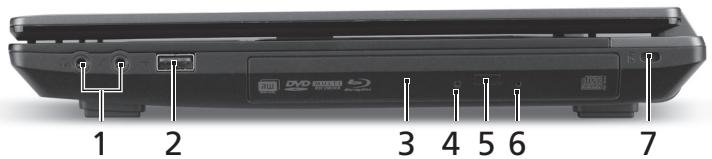

Vista derecha

#	Icono	Elemento	Descripción
1		Conector del micrófono	Permitte la entrada de audio de micrófonos externos.
		Conector de auriculas/altavoz	Conexión para dispositivos de audio (p. ej., altavoces, auriculas).
2		Puerto USB 2.0	Permitte conectar a dispositivos USB 2.0 (p. ej., ratón USB, cáma USB).
3		Unidad optica	Dispositivo-optico interno; acepta CD y DVD.
4		Indicador de acceso del disco Opticalo	Se enciende cuando la unidad optica está activa.
5		Botón de expulsion de la unidad opticala	Expulsa el disco opticalo de la unidad.
6		Orificio de expulsion de emergencia	Permitte expulsion la bandeja de la unidad opticala cuando el ordinador está apagado. Nota: Introduzca un clip sujetapapeles en el orificio de expulsion para expulsion la bandeja de la unidad opticala cuando el ordinador está apagado.
7		Ranura de bloqueo Kensington	Permitte conectar un candido de sécurité para ordinadores compatibles con Kensington. Nota: Enganche el cable de seguridad para ordinadores a un objeto fijo como una mesa o el tirador de un cajón cerrado con llave. Introduzca el candido en la ranura y gire la llave. también hay modelos sin llave.

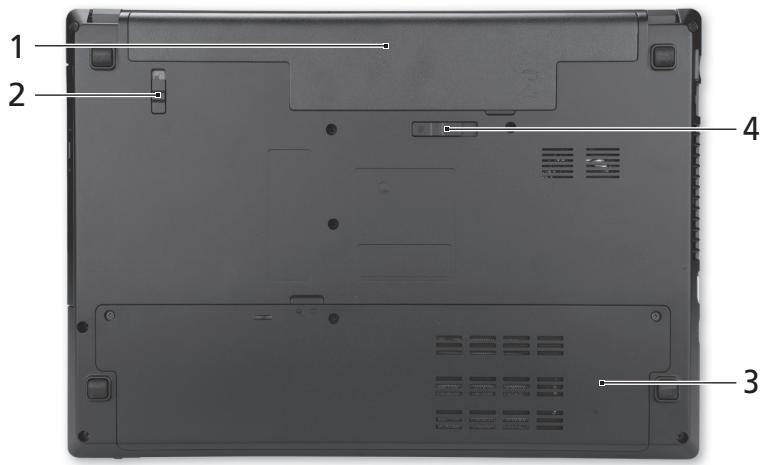

Vista de la base

#	Icono	Elemento	Descripción
1		Compartimiento de la batería	Aloja la batería del ordinador.
2		Bloqueo de la batería	Permite fjjar la batería en su situó.
3		Compartimento del disco duro	Contiene el disco duro del ordinador (fijado con tornillos).
		Compartimiento de memoria	Contiene la memoria principal de ordinador.
4		Pestillo de liberación de la batería	Libera la batería para poder sacarla.

Condiciones medioambientales

• Temperatura:

Encendido: entre 5^ y 35^
- Apagado: entre -20°C y 65°C

• Humedad (sin condensacion):

Encendido: entre 20% y 80%
- Apagado: entre 20% y 80%
