TRAVELMATE 4750Z - Notebook ACER - Bezplatný návod k obsluze

Typ výrobku	Přenosný počítač
Značka	Acer
Model	TravelMate 4750Z
Rozměry (Š x H x V)	Přibližně 34,2 x 24,5 x 2,8 cm
Hmotnost	Přibližně 2,4 kg
Napájení	Síťový adaptér 65 W, lithium-iontová baterie
Displej	14 palců, rozlišení 1366x768 pixelů (odhad)
Procesor	Intel Core i3/i5 2. generace (odhad)
Operační paměť (RAM)	4 GB DDR3 (rozšiřitelná)
Pevný disk	320 GB / 500 GB SATA (podle konfigurace)
Optická mechanika	DVD±RW čtečka/zapisovačka
Konektivita	3x USB 2.0, 1x HDMI, 1x VGA, 1x Ethernet RJ-45, konektor pro sluchátka/mikrofon
Bezdrátová síť	Wi-Fi 802.11b/g/n, Bluetooth (podle modelu)
Webová kamera	Integrovaná, 1,3 megapixelu (odhad)
Čtečka karet	Multi-v-jednom (SD, MMC, MS PRO, xD)
Hlavní funkce	Kancelářská práce, prohlížení webu, multimédia, mobilní produktivita
Údržba a čištění	Před čištěním odpojte; používejte měkký suchý hadřík. Nepoužívejte abrazivní prostředky.
Bezpečnost	Nevystavujte vlhkosti; neblokujte ventilační otvory; používejte vhodnou zásuvku.
Náhradní díly a opravitelnost	Baterie, pevný disk, paměť přístupné; ostatní komponenty vyžadují autorizovaného technika.
Provozní prostředí	Teplota: 5°C až 35°C; vlhkost: 20% až 80% bez kondenzace

Často kladené otázky - TRAVELMATE 4750Z ACER

Jak zapnout a vypnout počítač?

Stiskněte tlačítko napájení (ikona O) umístěné vlevo nahoře na klávesnici pro zapnutí nebo vypnutí zařízení. Indikátor napájení se rozsvítí modře, když je počítač zapnutý.

Jak používat touchpad?

Touchpad funguje jako myš: přejížděním prstem pohybujete kurzorem. Levé a pravé tlačítko pod touchpadem odpovídají levému a pravému tlačítku myši. Touchpad můžete také aktivovat/deaktivovat kombinací Fn+F7.

Jak nastavit jas displeje?

Použijte speciální klávesy: Fn + šipka vpravo (►) pro zvýšení jasu a Fn + šipka vlevo (◄) pro snížení. Klávesa Fn + F6 vypne displej pro úsporu energie.

Jak upravit hlasitost?

Stiskněte Fn + šipka nahoru (▲) pro zvýšení hlasitosti a Fn + šipka dolů (▼) pro snížení. Zvuk můžete také ztlumit pomocí Fn + F8.

Jak připojit externí monitor nebo projektor?

Připojte externí monitor k portu VGA nebo HDMI. Poté stiskněte Fn + F5 pro přepínání zobrazení mezi vestavěným displejem, externím monitorem nebo oběma.

Jak zapnout nebo vypnout Wi-Fi a Bluetooth?

Použijte přepínač komunikace umístěný na přední straně (vedle indikátorů). Můžete také použít kombinaci Fn + F3 pro zapnutí/vypnutí všech komunikačních zařízení.

Jaké typy paměťových karet jsou kompatibilní se čtečkou?

Víceúčelová čtečka karet akceptuje formáty Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) a XD-Picture (xD). Vložte kartu až na doraz, dokud neuslyšíte kliknutí, a po stisknutí ji vysuňte.

Jak vysunout disk z optické mechaniky, pokud tlačítko nefunguje?

Pokud je počítač zapnutý, stiskněte tlačítko vysunutí. Pokud ne, použijte rozloženou kancelářskou sponku vloženou do otvoru pro nouzové vysunutí (vedle tlačítka) k ručnímu otevření mechaniky.

Co znamenají kontrolky na přední straně?

Kontrolky jsou: napájení (modrá, pokud je zapnuto), baterie (oranžová při nabíjení, modrá při nabité), pevný disk (bliká, pokud je aktivní) a komunikace (modrá, pokud je zapnuto Wi-Fi/BT).

Jak získat přístup k úplné uživatelské příručce?

Klikněte na Start > Všechny programy > Dokumentace a poté na TravelMate Generic User Guide. Soubor je ve formátu PDF. Pokud není nainstalován Adobe Reader, instalační program se spustí automaticky.

NÁVOD K OBSLUZE TRAVELMATE 4750Z ACER

Děkujeme vám, Že jste si k USpokojení svych potřeb v oblasti prěnosních počítačú vybrali šradu notebookku Acer.

Uživatelské príručky

Abychom vám pri používání notebooku Acer pomohli, vytvorili jsme pro vás sadu príruček:

Instalačné leták vám pomůže pri úvodním nastavení počitáčě.

Obecná uživatelská príručka pro počitačě rady TravelMate obsahuje užitečné informace pro všechny modely rady TravelMate. Obsahuje základní temata, např. používání klávesnice a zvuku atd. Berte laskavě na vědomí, ze Obecná uživatelská príručka muže popisovat funkce nebo vlastnosti, kterymi jsou vybaveny pouze určité modely dane rady a kterymi nemusí byt nutné vybavenу vámí zakoupený model. V takovych prípadech je text oznacěn fráz „pouze u vybraních modelú".

Tyto Stručné poukyny vás seznámí se základním i schopnostmi a funkcem i nového počitace. Dalí informace o tom, jak mžěte pomoci počitace zvyšit svou produktivitu, naleznete v Obecné uživotelská príručka pro počitace rady TravelMate. Tato príručka obsahuje podrobné informace týkající se například systémovych nastrojú, obnovování dat, možnosti Rozsǐřeni a odstražovány potíží. Dále obsahuje záručné informace, informace týkající se věseobecných predpísu a bezpečnostní upozornění k notebooku. Príručka je k dispozici ve formátu PDF (Portable Document Format) a je již uložena do notebooku. Zobrazité ji následujćím postupem:

1 Klepne t na tlačitko Start > Vsechny programy > Dokumentace.
2 Klepněte na položku Obecná uživatelská príručka pro počítače rady TravelMate.

Poznamka: K zobrazeni tohoto souboru je vyžadován program Adobe Reader. Pokud v počitači není program Adobe Reader nainstalován, klepnutím na položku Obecná uživatelská príručka pro počitače rady TravelMate nejprve spustíte instalacné program. Dokončete instalaci podlePokynú na obrazovce. Pokyny týkají se používání programu Adobe Reader jsou k dispozici v nabídce Napověda a odborná pomoc.

Seznáméní s notebookkem Acer

Po nastavení počitáće podlePokynúznázorněných na instalacním letáku vás seznámime s vaším novým notebookem Acer.

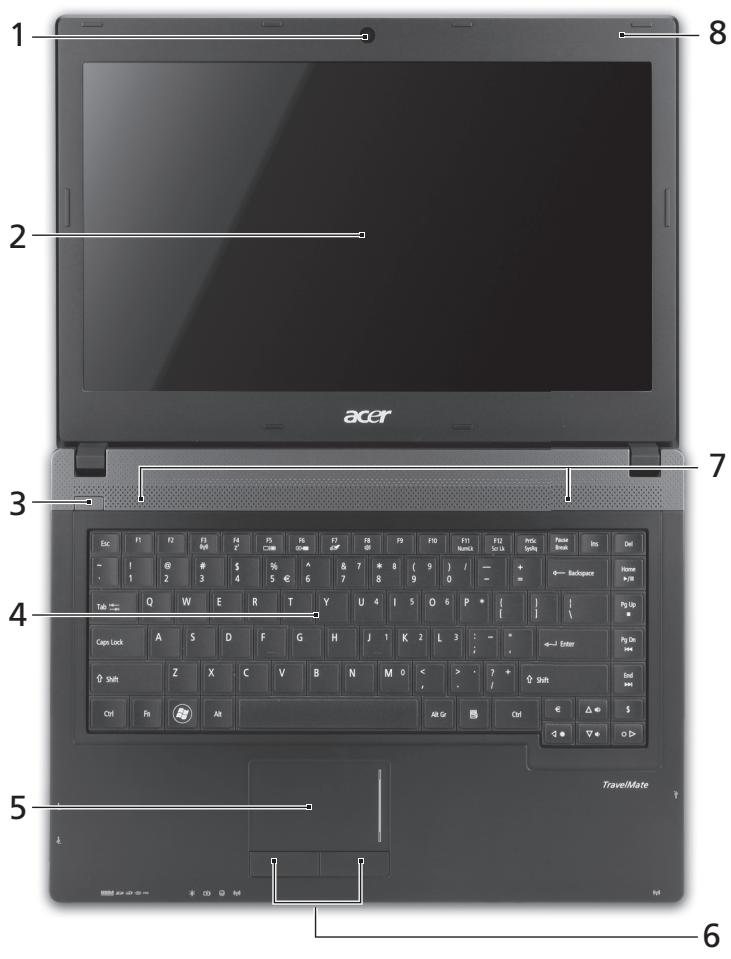

Pohled shora

#	Ikona	Položka	Popis
1		Integrovaná webová camera	Webová camera pro obrazovou komunikaci.
2		Displej	Na displejei, označovaném také displeje z tekutych krystalù (Liquid-Crystal Display; LCD), se zobrazije grafický vystup počitaće (konfigurace se mûze lišit podle modelù).
3	◎	Tlačítko a indikátor napájení	Slouží k zapnutí a vypnutí počitaće. Indikuje stav napájení počitaće.
4		Klávesnice	Slouží k zadáványí udajú do počitaće.
5		Touchpad	Polohovací zařizení citlivé na dotek, které má podobnou funkci jako počitačová myš.
6		Tlačítka (levé a pravé)	Levy a pravé tlačítko funguje jako levé a pravé tlačítko myši.
7		Reproduktory	Zajiš'tují stereofonní zvukový vystup.
8		Mikrofon	Interní mikrofon pro nahrávání zvuku.

Klavesové zkratky

Tento počitač využíva klávesové zkratky nebo kombinace kláves ke zpřistupnévičsiny ovladacích prkú počitače, jak je jas zobrazení a hlasitost vystupu.

Klavesovou zkratku aktivujete stisknutim a podrzenim klavesy dřive, než stisknete druhou klavesu těto kombinace.

Klávesová zkratka	Ikona	Funkce	Popis
<Fn> + <F3>	(Z)	Komunikace	Povoluje/zakazuje komunikačné zařizení počitače.
<Fn> + <F4>	Z	Režim spánku	Slouží k prepnutí počitače do režimu spánku.
<Fn> + <F5>	□□	Přepnutí displeje	Přepiná vystup zobrazení mezi displejem, externí monitorem (pokud je pripojen) a oběma zařizeními.
<Fn> + <F6>	□□	Prázdní obrazovka	Slouží k vypnutí podsvícení obrazovky displeje, címž se ušetí energia. Podsvícení obnovíte stisknutím libovolné klávesy.
<Fn> + <F7>	◎△	Přepnutí zařizení touchpad	Slouží k zapnutí a vypnutí interního zařizení touchpad.
+Fn> + <F8>	呦	Přepnutí reprroduktur	Slouží k zapnutí a vypnutí reprroduktur.
+Fn> + <D>		Zvýšení jasu	Slouží ke zvýšení jasu obrazovky.
+Fn> + <Δ>		Snížení jasu	Slouží ke snížení jasu obrazovky.
+Fn> + <Δ>		Zvýšení hlasitosti	Slouží ke zvýšení hlasitosti zvuku.
+Fn> + <V>		Snížení hlasitosti	Slouží ke snížení hlasitosti zvuku.
+Fn> + <Home>	/II	Play/Pause	Přehrát nebo pozastavit vybraný mediální soubor.
+Fn> + <Pg Up>		Stop	Zastavit přehrávání vybraného mediálního souboru.
+Fn> + <Pg Dn>		Předchozí	Návrat na prědchozí mediální soubor.
+Fn> + <End>		Dalál	Přeskočit na dalálí mediální soubor.

Pohled na zavřenou prědní stranu

#	Ikona	Položka	Popis
1	MUTUHIMPRO	Čtečka karet Více v 1	Podporuje karty Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) a xD-Picture Card (xD). Poznámka: Stisknutím vyjměte nebo vložte kartu. V jedernom okamžiku lze použít Jen jedernu kartu.
2		Indikátor napájení	Indikuje stav napájení počitače.
		Indikátor baterie	Indikuje stav baterie počitače. 1. Nabijeni: Při nabijeni baterie svítí indikátor jantarově. 2. Plné nabití: V režimu napájení ze sítě svítí indikátor modře.
		Indikátor HDD	Svití, pokud je aktivné pevný disk.
		Indikátor komunikace	Indikuje stav zařízení pro bezdrátové připojení počitače.
3		Spínač komunikace	Povoluje/zakazuje komunikačné zařizení počitače.

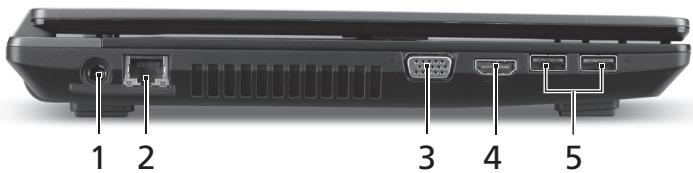

Pohled zleva

#	Ikona	Položka	Popis
1	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Napájecí konektor	Zajiš'tuje prřipojení k sít'ovému adaptéru.
2	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
		Port Ethernet (RJ-45)	Slouží k prřipojení počitače k sítì Ethernet 10/100/1000.
3	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -	Port externího zobrazovacího zařízení (například externího monitoru nebo projektoru LCD).	Umožnjuje prřipojení zobrazovacího zařízení (například externího monitoru nebo projektoru LCD).
4	HOMI	Port HDMI	Podporuje prřipojení digitálního video ve vysokém rozlišeni.
5	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -		Umožnjuí prřipojení zařízení rozhraním USB 2.0 (například myš nebo fotoparát USB).

Pohled zprava

#	Ikona	Položka	Popis
1		Konektor mikrofonu	Slouží k prípojení vstupů z externího mikrofonu.
		Konektor pro prípojení sluchátek a reproduktorú	Slouží k prípojení zvukovych zařizení (například reproduktorú nebo sluchátek).
2		Port USB 2.0	Umožnji prípojení zařizení s rozhraním USB 2.0 (například myš nebo fotoparát USB).
3		Optická Jednotka	Interní optická Jednotka, prijímaisky CD a DVD.
4		Indikátor prístupu k optickému disku	Svití, pokud je optická Jednotka aktivné.
5		Tlačítko vysunuti optické Jednotky	Vysouvá optický disk z Jednotky.
6		Otvor pro nouzové vysunutí	Umožnjue vysunuti príhrákty optické Jednotky,Pokud je počítač vypnutý. Poznámka: Chcete-li vysunout príhráknu optické Jednotky, jestlíze je počítač vypnutý, vložte do otvoru pro nouzové vysunuti kancelářskou sponku.
7	K	Drážka pro zámek Kensington	Umožnjue prípojení počítačového bezpečnostního zámku kompatibilního typem Kensington. Poznámka: Připevněte bezpečnostní kabel k nehybněmu prědmětu, například ke stolu nebo rukojeti uzamčené zásuvky. Vložte zámek do drážky a otočémí klíce zámek zamkněte. Vložte zámek do drážky a otočémí klíce zámek zamkněte.

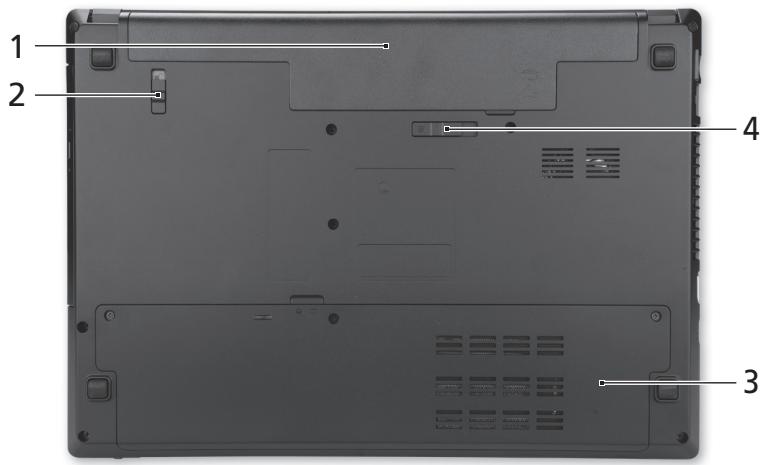

Pohled zespodu

#	Ikona	Položka	Popis
1		Pozice pro baterii	Zde je uložena baterie počítače.
2		Zámek baterie	Zamkne baterii na místě.
3		Pozice pro pevný disk	Zde je uložen pevný disk počítače (zajišťěný šrouby).
		Pozice pro paměť	Zde je uložena hlavní paměť počítače.
4		Uvolnívovácí západka baterie	Uvolníuje baterii k vyjmutí.

Prostředí

Teplota:

Provozní: 5^ až 35°C
- Noprovozní: -20°C až 65°C

Vlhkost (nekondenzujici):

Provozní: 20% až 80%
- Noprovozní: 20% až 80%

Rad prenosnych počitačov TravelMate

Stručná príručka

Hned' na úvod

Radi by sme vám podákovála za Rozvoj prenosných počitačov série Acer - vašej volby pre văsě mobilné počitačov potreby.

Văše príručky

Zoznámte sa so svojím prenosným počitačom Acer

Po nastavení počitača podla letáku o nastavení nám dovolte, aby sme vás zoznámili s vaším novým prenosným počitačom Acer.

Pohlad zhora

Počitač vуživa klávesové skratky alebo kombináriae klávesov na prístup k văčsine nastavení počitača, ako je například jas obravovy a hlasitost' vystupu.

• Prevádková: 20% až 80%
  Mimoprevádková: 20% až 80%

Prenosniki serije TravelMate

Hitri vodič

Prvo kot prvo
