TRAVELMATE 4750Z - Laptop ACER - Kostenlose Bedienungsanleitung

Produkttyp	Laptop
Marke	Acer
Modell	TravelMate 4750Z
Abmessungen (L x B x H)	Ca. 34,2 x 24,5 x 2,8 cm
Gewicht	Ca. 2,4 kg
Stromversorgung	Netzteil 65 W, Lithium-Ionen-Akku
Bildschirm	14 Zoll, Auflösung 1366x768 Pixel (geschätzt)
Prozessor	Intel Core i3/i5 der 2. Generation (geschätzt)
Arbeitsspeicher (RAM)	4 GB DDR3 (erweiterbar)
Festplatte	320 GB / 500 GB SATA (je nach Konfiguration)
Optisches Laufwerk	DVD±RW-Laufwerk/Brenner
Anschlüsse	3x USB 2.0, 1x HDMI, 1x VGA, 1x Ethernet RJ-45, Kopfhörer-/Mikrofonanschluss
Drahtloses Netzwerk	Wi-Fi 802.11b/g/n, Bluetooth (je nach Modell)
Webcam	Integriert, 1,3 Megapixel (geschätzt)
Kartenleser	Multi-in-1 (SD, MMC, MS PRO, xD)
Hauptfunktionen	Büroarbeit, Websurfen, Multimedia, mobile Produktivität
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen; Lüftungsschlitze nicht blockieren; geeignete Steckdose verwenden.
Ersatzteile und Reparierbarkeit	Akku, Festplatte, Speicher zugänglich; andere Komponenten erfordern einen autorisierten Techniker.
Umgebungsbedingungen	Temperatur: 5°C bis 35°C; Luftfeuchtigkeit: 20% bis 80% nicht kondensierend

Häufig gestellte Fragen - TRAVELMATE 4750Z ACER

Wie schalte ich den Computer ein und aus?

Drücken Sie den Netzschalter (Symbol O) oben links auf der Tastatur, um das Gerät ein- oder auszuschalten. Die Betriebsanzeige leuchtet blau, wenn der Computer eingeschaltet ist.

Wie verwende ich das Touchpad?

Das Touchpad funktioniert wie eine Maus: Bewegen Sie Ihren Finger, um den Cursor zu bewegen. Die linke und rechte Taste unter dem Touchpad entsprechen den linken und rechten Mausklicks. Sie können das Touchpad auch mit der Tastenkombination Fn+F7 aktivieren/deaktivieren.

Wie stelle ich die Bildschirmhelligkeit ein?

Verwenden Sie die Sondertasten: Fn + rechte Pfeiltaste (►) zum Erhöhen der Helligkeit und Fn + linke Pfeiltaste (◄) zum Verringern. Die Taste Fn + F6 schaltet den Bildschirm aus, um Energie zu sparen.

Wie stelle ich die Lautstärke ein?

Drücken Sie Fn + Pfeiltaste nach oben (▲) zum Erhöhen der Lautstärke und Fn + Pfeiltaste nach unten (▼) zum Verringern. Sie können den Ton auch mit Fn + F8 stummschalten.

Wie schließe ich einen externen Monitor oder einen Projektor an?

Schließen Sie den externen Monitor an den VGA- oder HDMI-Anschluss an. Drücken Sie dann Fn + F5, um die Anzeige zwischen integriertem Bildschirm, externem Bildschirm oder beiden umzuschalten.

Wie aktiviere oder deaktiviere ich Wi-Fi und Bluetooth?

Verwenden Sie den Kommunikationsschalter an der Vorderseite (in der Nähe der Anzeigen). Sie können auch die Tastenkombination Fn + F3 verwenden, um alle Kommunikationsgeräte zu aktivieren/deaktivieren.

Welche Speicherkartentypen sind mit dem Leser kompatibel?

Der Multi-in-1-Kartenleser unterstützt die Formate Secure Digital (SD), MultiMediaCard (MMC), Memory Stick Pro (MS PRO) und XD-Picture (xD). Stecken Sie die Karte bis zum Einrasten ein, und drücken Sie sie zum Auswerfen.

Wie werfe ich eine Disc aus dem optischen Laufwerk aus, wenn die Taste nicht funktioniert?

Wenn der Computer eingeschaltet ist, drücken Sie die Auswurftaste. Andernfalls verwenden Sie eine geradegebogene Büroklammer, die in das Notauswurfloch (neben der Taste) gesteckt wird, um das Fach manuell zu öffnen.

Was bedeuten die Leuchtanzeigen an der Vorderseite?

Die Anzeigen sind: Stromversorgung (blau, wenn eingeschaltet), Akku (orange beim Laden, blau, wenn geladen), Festplatte (blinkt bei Aktivität) und Kommunikation (blau, wenn Wi-Fi/BT aktiviert).

Wie greife ich auf das vollständige Benutzerhandbuch zu?

Klicken Sie auf Start > Alle Programme > Dokumentation und dann auf TravelMate Generic User Guide. Die Datei liegt im PDF-Format vor. Wenn Adobe Reader nicht installiert ist, wird das Installationsprogramm automatisch gestartet.

BEDIENUNGSANLEITUNG TRAVELMATE 4750Z ACER

© 2011 Alle Rechte vorbehalten.

Kurzanleitung für TravelMate Notebook Serie

Originalausgabe: 02/2011

Modellnummer:

Seriennummer:

Kaufdatum:

Kaufort:

Das Wichtigste zuerst

Wir möchten uns bei Ihnen darauf bedanken, dass Sie sich in Bezug auf mobilen Computerbedarf für ein Acer-Notebook entschieden haben.

Ohre Anweisungen

Als Hilfe für Sie beim Benutzten Ihres Acer-Notebooks haben wir einen Satz von Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Setup-Poster, den Computer das ersten Mal in Betrieb zunehmen.

Die Allgemeine Bedienungsanleitung für TravelMate Serie enthalt hilfreiche Informationen, die sich auf alle Modelle der TravelMate-Produktreihen beziehen. Es werden Themen wie z. B. die Verwendung von Tastatur und Audio usw. behandelt. Die Allgemeine Bedienungsanleitung kann sich z. T. auf Funktionen oder Eigenschaften beziehen, die es nur in bestimmen Modellen der Serien und nicht unbedingt in dem von Ihnen erworbenen Modell gibt. Solche Stellen sind im Text mit „Nur für bestimmte Modelle" gekennzeichnet.

Die Kurzanleitung stellt Ohnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ohnen Ihr Computer herself kann, noch Produktiver zu arbeiten,lesen Sieitte die Allgemeine Bedienungsanleitung für TravelMate Serie. Diese

Bedienungsanleitung enthalt detaillerte Informationen zu Themen wie z. B. System-Programmen, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthalt es Informationen zur Garantie und allgemeine Bestimmungen und Sicherheitshinweise zu Ihr Notebook. Die Bedienungsanleitung steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihr Notebook installiert. Gehen Sie folgendermaBen vor, um auf die Bedienungsanleitung zuzugreifen:

1 Klichen Sie auf Start > Alle Programme > Dokumentation.
2 Klichen Sie auf TravelMate Generic User Guide.

Hinweis: Zum Betrachten der Datei muss Adobe Reader installiert sein. Wenn Adobe Reader nicht auf Ihr dem Computer installiert ist, wird durch Klicken auf TravelMate Generic User Guide zuerst das Setup-Programm von Adobe Reader ausgeführrt. Folgen Sie zur Durchführung der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe Reader finden Sie im Menu Hüfe und Support.

Ohre Acer-Notebook-Tour

Nachdem Sie den Computer wie im Übersichtsblatt gezeigt aufgestellt haben, finden Sie im Folgenden eine Übersicht über Ihr neuen Acer-Notebook.

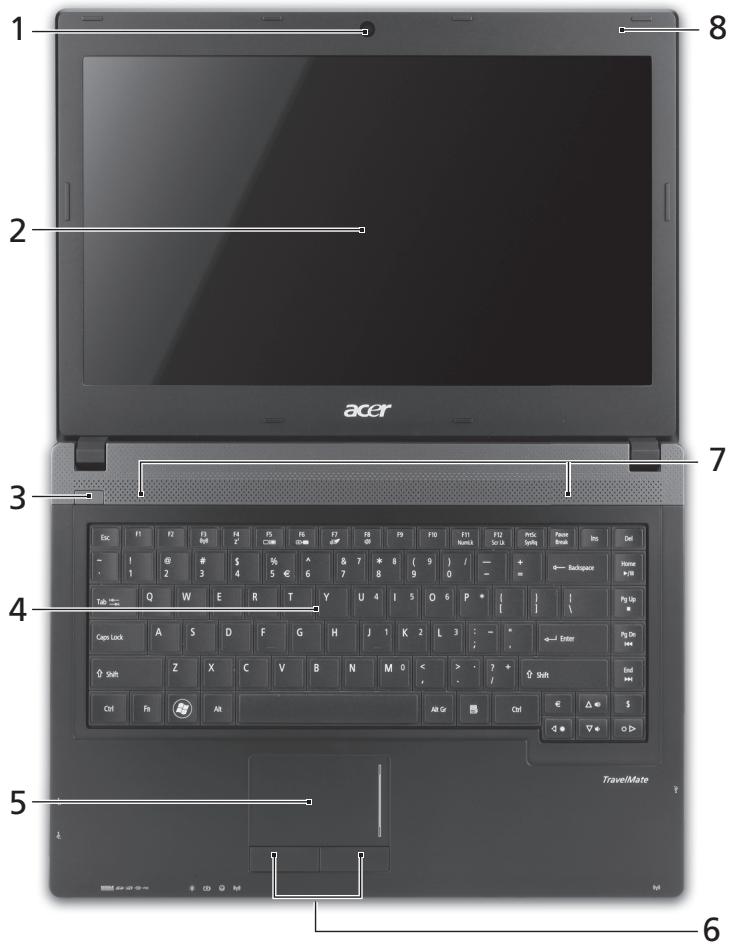

Ansicht von oben

#	Symbol	Element	Beschreibung
1		Integrierte Webcam	Web-Kamera für Videokommunikation.
2		Anzeigebildschirm	Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an (Konfiguration kann sich von Modell zu Modell untersuchen).
3	ü	Ein/Aus-Taste/-Anzeige	Schaltet den Computer ein und aus. Zeigt den Ein/Aus-Status des Computers an.
4		Tastatur	Dient der Eingabe von Daten in den Computer.
5		Touchpad	Berührungssensible Zeigegerät, das die gleichen Funktionen besitzt wie eine Computer-Maus.
6		Anklicktasten (links und rechts)	Die linken und rechten Tasten faktionieren wie die linken und rechten Tasten einer Maus.
7		Lautsprecher	Geben Sie Ton in Stereo aus.
8		Mikrofon	Internes Mikrofon für die Tonaufnahme.

Direkttasten

Der Computer besitz Direkttasten oder Tastenkombinationen für den Zugriff auf Computersteuerungen wie z. B. Bildschirmhelligkeit und Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die –Taste drücken und halten und dann die andere Taste der Hotkey-Kombination drucken.

Direkttaste	Symbol	Funktion	Beschreibung
+Fn> + <F3>	(◇◇)	Kommunikation	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.
<Fn> + <F4>	Z²	Energiesparmodus	Schaltet den Computer in den Energiesparmodus.
<Fn> + <F5>	□◇	Display-Schalter	Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
+Fn> + <F6>	Bildschirm leer		Schaltet die Hintergrundbeleuchtung des Bildschirms aus, um Energie zu sparen. Drücken Sie zum Einsalten eine beliebige Taste.
+Fn> + <F7>	Touchpad-Schalter		Schaltet das interne Touchpad ein oder aus.
+Fn> + <F8>	Lautsprecherschalter		Schaltet die Laufsprecher ein und aus.
+Fn> + <F>	Heller		Erhöht die Bildschirmhelligkeit.
+Fn> + <Δ>	Dunkler		Verringert die Bildschirmhelligkeit.
+Fn> + <Δ>	Lautstärke +		Erhöht die Lautstärke.
+Fn> + <∇>	Lautstärke -		Verringert die Lautstärke.
+Fn> + <Pos1>	Wiedergabe/Pause		Geben Sie hiermit die ausgewählte Mediendatei wieder und halten Sie die Wiedergabe an.
+Fn> + <Pg Up>	Stopp		Beenden Sie hiermit die Wiedergabe der ausgewählten Mediendatei.
+Fn> + <Pg Dn>	Zurück		Hiermit gelangen Sie zur vorherigen Mediendatei zurück.
+Fn> + <Ende>	Weiter		Hiermit springen Sie zur{nachsten Mediendatei.

Geschlossene Vorderseite

#	Symbol	Element	Beschreibung
1	MHIIMULTIMEDIRICHPRO	Mehrere-in-1-Kartenleser	Eignet sich für Secure Digital (SD), MultiMediaCard (MMC), Memory Stick PRO (MS PRO) und xD-Picture Card (xD). Hinweis: Drücken Sie hier, um die Karte zu entfernen/einzusetzen. Es kann nicht mehr als eine Karte:gleichzeitig verwendet werden.
2	EIGIDENGLISH	Energieanzeige	Zeigt den Ein/Aus-Status des Computers an.
	Akku-Anzeige	Akku-Anzeige	Zeigt den Akkustatus des Computers an. 1. Aufladung: Die Leuchte erscheidt gelb, wenn der Akku aufgeladen wird. 2. Voll geladen: Die Leuchte erscheidt blau, wenn Netzstrom verwendet wird.
	Festplatten-Anzeige	Festplatten-Anzeige	Leuchtet auf, wenn die Festplatte aktiv ist.
	Anzeige fürKommunikation	Anzeige fürKommunikation	Zeigt den Verbindungsstatus der drahtlosen Geräte des Computers an.
3	Kommunikationsss-chalter	Kommunikationsss-chalter	Aktiviert/Deaktiviert die Kommunikationsgeräte des Computers.

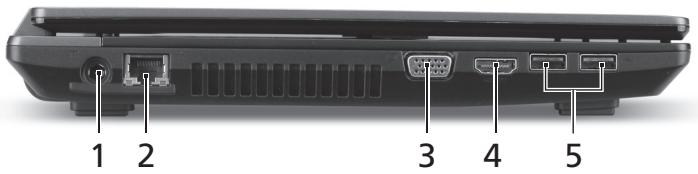

LinkeSeite

#	Symbol	Element	Beschreibung
1		DC-Eingangsbuchse	Hier schließen Sie das Netzteil an.
2		Ethernet (RJ-45)-Anschluss	Hier schließen Sie ein auf Ethernet 10/100/1000-basiertes Netzwerk an.
3		Anschluss für externe Anzeige (VGA)	Dient dem Anschluss eines Anzeigerätes (z. B. einem externen Monitor oder LCD-Projektor).
4	HOMI	HDMI-Anschluss	Unterstützt digitale High-Definition-Video-Verbindungen.
5		USB 2.0-Anschlüsse	Dient dem Anschluss von USB 2.0-Geräten (z. B. USB-Maus, USB-Kamera).

Rechte Seite

#	Symbol	Element	Beschreibung
1		Mikrofonbuchse	Eignet sich für Eingaben aus externen Mikrofonen.
		Kopfhörer-/Lautsprecher-Buchse	Hier schreiben Sie Audiogeräte an (z. B. Lautsprecher, Kopfhörer).
2		USB 2.0-Anschluss	Hier schreiben Sie USB 2.0-Geräte (z. B. USB-Maus oder USB-Kamera) an.
3		Optisches Laufwerk	Internes optisches Laufwerk; eignet sich für CDs oder DVDs.
4		Optische Disk Anzeige	Leuchtet auf, wenn optisches Laufwerk aktiv ist.
5		Auswurfaste für optisches Laufwerk	Fährt das optische Laufwerk hereaus.
6		Mechanisches Auswurfloch	Schiebt den Träger des optischen Laufwerks aus, wenn der Computer ausgeschaltet ist. Hinweis: Stecken Sie eine Büroklammer in das Auswurfloch, um den Träger des optischen Laufwerkes herauszufahren, wenn der Computer nicht eingeschaltet ist.
7		Steckplatz für Kensington-Schloss	Hier konnen Sie ein Kensington-kompatibles Sicherheitsschloss für den Computer anbringen. Hinweis: Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das Schloss in den Anschluss für die Diebstahlsicherung, und schreiben Sie these ab. Es gibt auch Modelle ohne Schlüssel.

Unterseite

#	Symbol	Element	Beschreibung
1		Akkufach	Enthält den Akku des Computers.
2		Akkuverschluss	Sichert den Akku an seiner Position.
3		Festplattenfach	Enthält die Computer-Festplatte (durch Schrauben gesichert).
		Speicherfach	Enthält den Hauptspeicher des Computers.
4		Verriegelung des Akkus	Entsperrt den Akku für die Herausnahme.

Umgebung

• Temperatur:

Betrieb: 5^ bis 35^
- Nichtbetrieb: -20°C bis 65°C

• Luftfeuchtigkeit (nicht kondensierend):

Betrieb: 20% bis 80%
- Nichtbetrieb: 20% bis 80%
