BRUKSANVISNING 3612C MAKITA

Følgende viser de symblene som brukes for maskinen. Det er viktig á forstå betydningen av disse før maskinen tas iBruk.

Symbolit

Kontroller, at spindellåsen er løsnet, for der taendes på kontakten.

For maskiner med lynkobling

For maskiner med lynkobling.

Instalnng av frasdjup (Fig. 2)

Viktigt!

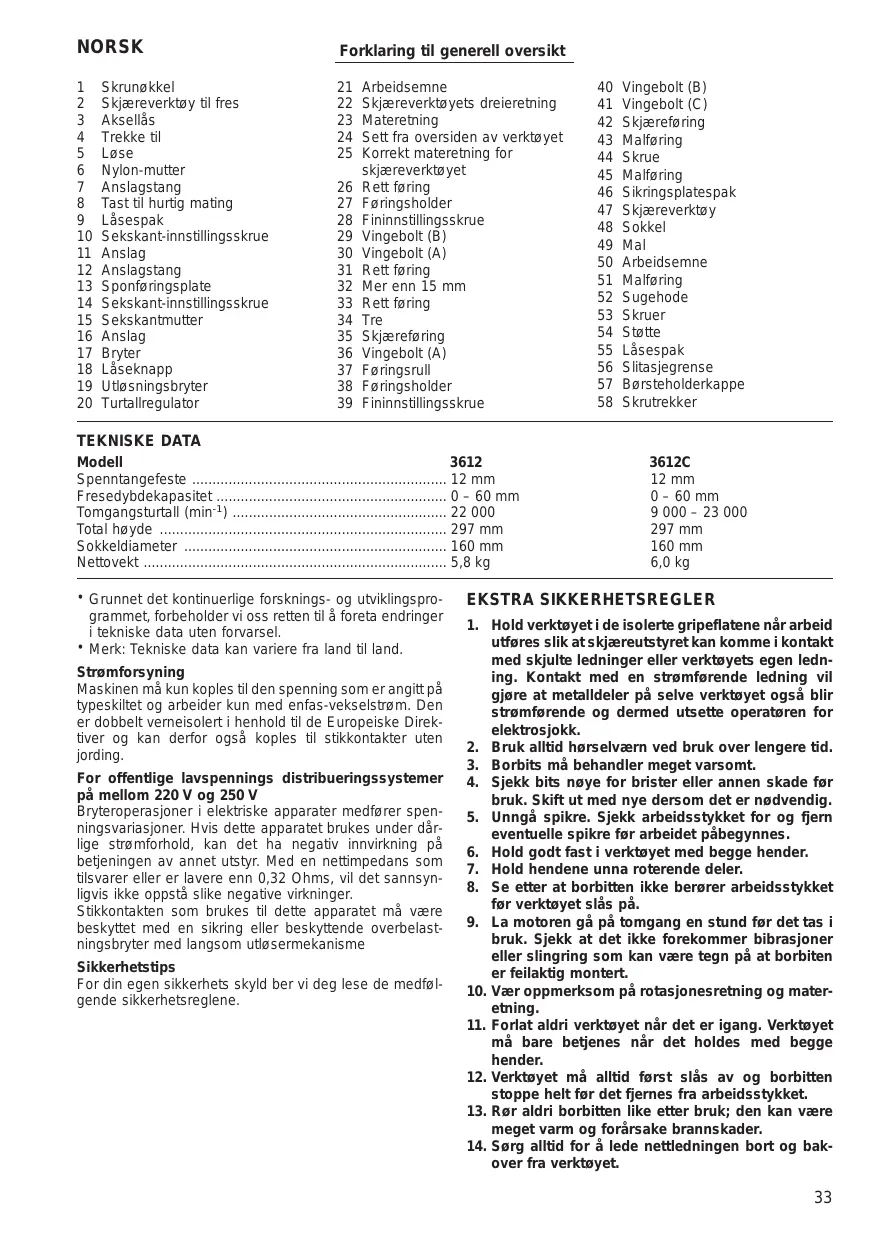

Forklaring til generell oversikt

1	Skrunøkkel	21	Arbeidsemne	40	Vinge bolt (B)
2	Skjæverktøy til frems	22	Skjæverktøyets dreieretning	41	Vinge bolt (C)
3	Aksellås	23	Materetning	42	Skjæreføring
4	Trekke til	24	Sett fra oversiden av verktøyet	43	Malføring
5	Lose	25	Korrekt materetning for skjæverktøyet	44	Skrue
6	Nylon-mutter			45	Malføring
7	Anslagstang	26	Rett føring	46	Sikringsplatespak
8	Tast til hurtig mating	27	Føringsholder	47	Skjæverktøy
9	Låsespak	28	Fininnstillingsskrue	48	Sokkel
10	Sekskant-innstillingsskrue	29	Vinge bolt (B)	49	Mal
11	Anslag	30	Vinge bolt (A)
12	Anslagstang	31	Rett føring	50	Arbeidsemne
13	Sponføringsplate	32	Mer enn 15 mm	51	Malføring
14	Sekskant-innstillingsskrue	33	Rett føring	52	Sugehode
15	Sekskantmutter	34	Tre	53	Skruer
16	Anslag	35	Skjæreføring	54	Støtte
17	Bryter	36	Vinge bolt (A)	55	Læsespak
18	Læseknapp	37	Føringsrull	56	Slitasjegrense
19	Utløsningsbryter	38	Føringsholder	57	Børsteholderkappe
20	Turtallregulator	39	Fininnstillingsskrue	58	Skruttrekker

TEKNISKE DATA

Modell	3612	3612C
Spenntangefeste	12 mm	12 mm
Fresedybdekapasitet	0 - 60 mm	0 - 60 mm
Tomgangsturtall (min-1)	22 000	9 000 - 23 000
Total hýde	297 mm	297 mm
Sokkeldiameter	160 mm	160 mm
Nettovekt	5,8 kg	6,0 kg

• Grunnet det kontinuereglige forsknings- og utvikingsprogrammet, forbeholder vi oss retten til à foreta endringer i tekniske data uten forvarsel.
• Merk: Tekniske data kan variere fra land til land.

Strømforsyning

Maskinen mä kun koples til den spenning som er angitt pa typeskittet og arbeider kun med enfas-vekselstram. Den er dobbelt verneisolert i henhold til de Europeiske Direktiver og kan derfor ögså koples til stikkontakter uten jording.

For offentlige lavspennings distribueringssystemer pamellom 220V og 250V

Bryteroperasjoner i elektriske apparater medfører spenningsvariasjoner. Hvis dette apparatet brukes under darrige stromforhold, kan det ha negativ innvirking pa betjingen av annet utstyr. Med en nettimpedans som tilsvarer erler lavere enn 0,32 Ohms, vil det sannsynligvis ikke oppsta slike negative virkninger.

Stikkontakten som brukes til dette apparatet mæ vare beskyttet med en sikring eller beskyttende overbelastningsbryter med langsmʊtøsermekanisme

Sikkerhetstips

For din egen sikkerhets skyld ber vi deg lese de medføl-gende sikkerhetsreglene.

EKSTRA SIKKERHETSREGLER

1. Hold verktøyet i de isolerte gripeflatene'nar arbeid utføres slik at skjareutstyret kankommen i kontakt med skjulte ledninger erller verktoyets egen ledning. Kontakt med en stromfrende ledning vil gøre at metalldeler på delve verktøyet og'sa blir stromfrende og dermed utsette operatoren for elektrsjokk.
2. Bruk alltid horselværn vedBruk over lengere tid.
3. Borbits mâ behandler meget varsomt.
4. Sjekk bits nøye for brister aller annen skade før bruik. Skift ut med nye dersom det er不同程度ig.
5. Unngå spikre. Sjekk arbeidsstykket for og fjern eventuelle spikre for arbeidet pâbegynnes.
6. Hold godt fast i verktoyet med begge hender.
7. Hold hendene unna roterende deler.
8. Se etter at borbitten不解 berorer arbeidsstykket for verktoyet slas pa.
9. La motoren gà pá tomgang en stund fér det tas i brutk. Sjekk at det ici forekommer bibrasjoner eller slingring som kan være tegn pà at borbiten er feilaktig moniert.
10. Vær oppmerksom på rotasjonesretning og materetning.
11. Forlat aldri verktoyet nár det er igang. Verktoyet ma bare betjenes nár det holdes med begge hender.
12. Verktøyet ma alltid forst slas av og borbitten stoppe helt før det fjernes fra arbeidsstykket.
13. Rør aldri borbitten like etter bruk; den kan vaere meget varm og forårsake brannskader.

14. Sørg alltid for á lede nettledningen bort og bakover fra verktøyet.

15. Bruk ikke lønsningsm.Middle som tynner, bensin eller oljer på maskinens fot, dette kan gi sprekker i foten.

16. Vær oppmerksom på viktigheten av à benyttte fresbits med en akteldiameter som passer til maskinens hastighet.

TA VARE PÀ DISSE INSTRUKSENE.

BRUKSANVISNINGER

Kontroller alltid at maskinen er slätt av og støpslet tatt ut av stikkontakten for skjæverktøyet monteres aller demoneres.

Skjæverktøyet settes helt inn i patronen. Trykk inn aktellåsen sa aktelsen holds fast og bruk skrunøkken til atrekke patronmutteren forsvarlig til med. Ved bruk av skjæverktøy med minde akteldiameter, ma du Forst montere en egnet patron og deretter montere bitset som beskrevet ovenfor.

NB!

• Patronen må ikke trekkes til uten at det er satt i et skjaereverktøy;
• Bruk alltid en patron som passer til skjæverktøyets akteldiameter;
• Bruk bare skjaereverktay som har en maksimums hastigth, angitta verktoyet, som overstiger maskinen maskimale hastigth.

Innstilling av kuttedybden (Fig. 2)

Viktig!

Kuttedybden ma ikke varepà mer enn 20 mm pr. omgang ved notfresing.Derfor ma du utføre to ellre tre omganger med stadig økende dybeinnstilling av skjærverktoyet ved bearbeidelse av spesiert dye note.

Nylon-mutter (Fig. 2)

Den Øvre grensen til maskinhusetan kan justeres ved á dreie nylon-mutteren. Nylon-mutterenmökke dreies for langt nedover, ellers rager skjærerekrtoyet for langt ut.

Anslag (Fig. 3)

Dreianslaget har tre justerbare sekskantskruer. Slik kan du pa en enkel mate innstille tre forskjelle kuttedyberd uten justering av anslagstangen. Til justering av anslagskruene ma sekskantmutrene loses pa de respektive skuene og sekskantskruene dreies. Etter at onsket posisjon er nadd, ma sekskantmutre trekkes til for a sikre sekskantskruene.

Inn- og utkoping

Pá maskiner uten akseilastast (Fig. 4)

NB!

Se etter at aksellasen er lst for bryteren slas pa.

Til innkopling settes bryteren i innkoplingsstilling "ON".

Til utkoping settes bryteren i utkopingsstilling "OFF".

Pá maskiner med laseknapp (Fig. 5)

NB!

Pass pa at utlosningsbryteren aktiveres korrekt for strommen tilkopies og at den gär tilbake til utkoplingsstilling "OFF" nar den slipsges ijgen.
Pass pà at aksellåsen er lost før bryteren slas pá.

Til innkoplig trykkes laseknappen og smtidig betjenes utloseren.

Til utkoping slippes utloseren.

Turtallregulator (Fig. 6)

Kun for modell 3612C

Maskinens turtall kan med turtallregulatoren reguleres mellom 9000min^-1 og 23 000 min-1.Dette muliggjør valg av ideelt turtall til optimal materialbearbeitelse, dvs. at turtallet kan instilles noyaktig i henhold til det respektive materialet og skjæreverktøyets diameter.Vedrørende forholdet mellom markeringstellene på turtallregulatoren og omtrentlig maskinturtall, se tabellen unter.

Markeringstall	Turtall
1	9 000
2	12 000
3	15 000
4	19 000
5	23 000

Drift (Fig. 7)

Sett maskinen på arbeidsemnet og slå på. Läsespaken lösès og maskinen beveiges langsom t nedover på arbeidsemnet til forhändsinnistil fresedybde er nàdd. Beveg maskinen fremover med begge hendene. Ved skjæring av kanter på arbeidsemnets overflate+vare på venstre side av skjæreverktøyet i materetning som vist på Fig.7.

Rett foring

Ved bruk av en rett foring ma alltid foringen plasseres pa hoyre side i materetning (Fig. 8).

Den rette føringen festes med vingebolten (B) på føringsholderen. Føringsholderen settes inn i boringene på maskinsokkelen og vingebolten (A) trekke til. Til innstilling av avstanden mellom kniv og rett føring, læses vingebolten (B) og fininnstillingsskruen dreies (1,5 mm pr. omdreining) (Fig. 9).

En bredere rett foring med de onskede mal kan lages ved a skru pa ekstra trebiter i boringene pa foringen. Ved bruk av et skjaereverktoy med storre diameter, ma det plasseres trebiter med en tykkelse pa mer enn 15 mm pa den rette foringen sik at skjaereverktoyet ici slar mot den rette foringen (Fig. 10).

Skjaeref.org

Ved bruk av en skjareføring på这部分 alltid plasseres på høyre side i materetning (Fig. 11).

Skjæreføring festes med vingebolten (B) på foringsholderen. Foringsholderen settes inn i boringene på maskinsokkelen og vingebolten (A) trekkes til. Til innstilling av avstanden mellom skjæverktøy og skjæreføring lses vingebolten (B) og fininnstillingsskruen (C) loses (Fig. 12).

Malforing

For maskiner uten sikringsplate

Malforgen er beregnet for hylser som skjareverktayet fores gjennom. Slik er det mulig a bruke fresen til malmønster (Fig. 13).

Til plassering av malforingen loses skruene pa maskinsokkelen, malforingen settes pa og skruene trekkes til (Fig.14).

Malen festes på arbeidsemnet. Maskinen settes på malen og beveges slick at malforingen glir langs widen på malen (Fig. 16).

For maskiner med sikringsplate

Malforgen er beregnet for hylser som skjareverktayet fores gennom. Slik er det mulig a bruke fresen til malmønster (Fig. 13).

Til plassering av malfoingeni ma sikringslplatesaken trekkes til og malfaringen settes pa (Fig. 15).

Malen festes på arbeidsemnet. Maskinen settes på malen og beveges sik at malforingen glir langs widen på malen (Fig. 16).

Stovavsug

For maskiner uten sikringsplate Bruk sugehodet til stovavsuging. Sugehodet festes ved hjelp av begge skruer pa maskinsokkelen (Fig. 17 og 18).

Deretter tilkuples en stovsuger til sukehodet (Fig. 21).

Til avmontering av sugehodet loftes lasspaken opp. Stottene holds fast mellom tommeltott og pekefinger og sugehodet trekkes ut av maskinsokkelen.

SERVICE

NB!

För servicearbeiter utføres på maskinenmö det passes pa atDENEr er slatt av og at stopselet er trukket ut av stikkontakten.

Skifte av kullbørster (Fig. 22 og 23)

For a garantete at maskinen arbeiter sikkert og palietig bør reparasjoner, servicearbeiter aller innstillinger utfores av et autorisert Makita-serviceverksted.

Undertegnede, Yasuhiko Kanzaki, med fullmakt fra Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi 446-8502 Japan bekrefter herved at dette Produktet

(Serienr.:serieproduksjon)

fabrikert av Makita Corporation, Japan, er i overensstemmelse med følgende standarder eller standardiserte dokument:

HD400, EN50144, EN55014, EN61000,

i samsvar med Rads-direktivene, 73/23/EEC, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAUVUDESTA

Lyd og vibration fra model 3612

Stoy og vibrasjon fra modell 3612

Lyd og vibration fra model 3612C

Stoyogvibrasjonfra modell 3612C

Det vanlige A-belastede lydtrykksniva er 81 dB (A). Under bruk kan stoynivaret overskride 85 dB (A).

• Benytt hørselvern.

Den vanlig belastede effektiv-verdi for akselasjon overskrider ikke 2,5m / s^2
