BRUKSANVISNING SP 16.000 Dual Kärcher

Tilbehør og reservedele 42

Leveringsomfang 42

Garanti 42

Maskinbeskrivelse.... 42

Ibrugtagning 43

Drift 43

Pleje og vedligeholdelse 44

Transport.... 44

Opbevaring.... 44

Hjælp ved fejl 45

Tekniske data 45

EU-overensstemmelseserklæring 46

Livsfare og fare for beskadigelse ved transport af eksplosive, brandfarlige eller uegnede stoffer!

Fare for beskadigelse under kontinuerlig drift!

Tilbehør og reservedele

Fare for beskadigelse ved tørløb!

1. Sæt netstikket i stikkontakten.

Pleje og vedligeholdelse

⚠️FARE

Maskinen er vedligeholdelsesfrit.

Transport

Manuel transport

⚠FORSIGTIG

Fare for kvæstelser, fordi man snubler!

Ved løse kabler og slanger er der fare for kvæstelser, fordi man snubler!

1. Løft og bær maskinen i bæregrebet.

Fare for tilskadekomst og beskadigelse!

Maskinen kan vippe på skrå overflader.

1. Tøm pumpen og tilbehøret helt.
2. Lad pumpen og tilbehøret tørre.
3. Opbevar pumpen på et frostfrit sted.

EU-overensstemmelseserklæring

Tilbehør og reservedeler 47

Leveringsomfang.... 47

Garanti 47

Beskrivelse av apparatet.... 47

Igangsetting.... 48

Bruk......48

Stell og vedlikehold 49

Transport.... 49

Lagring 49

Utbedring av feil 49

Tekniske data 50

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte

sikkerhetsanvisningene. Følg anvisningene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Forskriftsmessig bruk

Apparatet skal kun brukes til private formål.

Forskriftsmessig bruk:

• Drenering av bygningsdeler ved oversvømmelse
• Pumpe om og ut av beholdere
  • Vannuttak fra brønner og sjakter
• Pumping av ferskvann ut av båter og yachter
  Henvisninger til virkemåte, se kapitlet Bruk.

Livsfare og fare for skader ved transport av eksplosive, brennbare eller uegnede stoffer!

Brennbare eller eksplosive stoffer kan antennes eller eksplodere.

Uegnede stoffer kan skade pumpen.

Ikke transporter eksplosive, brennbare eller etsende væsker eller gasser (f.eks. drivstoff, petroleum, nitrotynner) eller fettstoffer, oljer, saltvann eller avløpsvann fra toalettanlegg eller vann som har lavere flyteevne enn rent vann.

• Ferskvann til oppgitt tilsmussingsgrad, maksimal partikkelstørrelse finner du i kapitlet Tekniske data.
• Vann fra svømmebasseng ved korrekt dosering av tilsetningsmidler
• Vaskelut, f.eks. fra vaskemaskiner. Syl deretter pumpen med rent ferskvann og rengjør den, se kapitlet Spyling og rengjøring.
• Temperaturen på transportvæskene må ligge mellom 5 °C og 35 °C

Ikke-forskriftsmessig bruk

OBS

Fare for skader på grunn av frost!

Apparater som ikke er helt tømt, kan bli skadet av frost. Ikke bruk apparatet ved frost. Beskytt apparatet mot frost.

OBS

Fare for skader ved kontinuerlig drift!

Apparatet er ikke egnet for uavbrutt, kontinuerlig drift. Ikke bruk apparatet uavbrutt over lengre tid (f. eks. kontinuerlig sirkulasjonsdrift i diker) eller som stasjonær installasjon (f.eks. som løfteanlegg, fontenepumpe).

Merknad

Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-forskriftsmessig eller feil bruk.

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen din.

Beskrivelse av apparatet

Bilder, se grafikkside

Figur A

① Bærehåndtak
②Nettkabel med støpsel
③ Automatisk ventilasjonsanordning
④ Slangetilkobling Quick-Connect
⑤Pumpekoblingsstykke G 1 ½ (1", 1 ¼" og 1 ½" slangekobling og G 1 ½ - gjenger)
⑥*Pumpekoblingsstykke G 1 (3/4" og 1" slangekobling og G 1 - gjenger)
⑦*Tilbakeslagsventil
8 G 1 - gjenget kobling

⑨ Tilkoblingsstuss (G 1 ½ - gjenger)
⑩ Innstilling filterkurv
⑪ Filterkurv
⑫Låsing (flottørbryter)
⑬Høydejustering (flottørbryter)
⑭ Flottørbryter

Fare for elektrisk støt og personskader!

Apparatet inneholder elektriske og mekaniske komponenter.

Koble alltid apparatet fra strømforsyningen før montering, demontering eller rengjøring.

Merknad

Jo kortere slangelengde og større slangediameter, desto høyere transportkapasitet.

For å unngå tilstopping av pumpen må det brukes et forfilter ved slangediametere under 1 ¼".

Pumpetilkoblingen er utstyrt med et plug-in-system (Quick-Connect).

Tilkoblingsstussen med pumpekoblingsstykke G 1 ½ og gjengekoblingen G1 er følger med apparatet umontert.

Merknad

Slanger med en diameter på 1", 1 ¼" og 1 ½" kan kobles til pumpekoblingsstykket G 1 ½".

For å kunne transportere den ønskede kornstørrelsen må det velges en tilstrekkelig stor slangediameter, og pumpekoblingsstykket G 1 ½ må forkortes tilsvarende ved sporene. Selv med mindre kornstørrelser anbefales en stor slangediameter for å tillate en høy gjennomstrømningsmengde.

Koble slangen til pumpen når du bruker en 1"-, 1 ¼"- eller 1 ½"-slange:

1 Skru pumpekoblingsstykket G 1 ½ på tilkoblingsstussen.

Figur B

2 Skyv slangeklemmen på slangen.
3 Skyv slangen på pumpekoblingsstykket G 1 ½ og fest den med en slangeklemme.
4 Skyv tilkoblingsstussen inn i Quick-Connect.

Figur C

Koble slangen til pumpen når du bruker en 34 "- eller 1"-slange:

1 G 1 - Skru gjengekoblingen på tilkoblingsstussen.

Figur B

2 Spesialtilbehør pumpekoblingsstykke G 1 (6.997-359.0 pumpekoblingsstykke G 1 (33,3 mm) inkl. tilbakeslagsventil - ikke inkludert i leveringen) på den gjengekoblingen G 1:

a Legg tilbakeslagsventilen på gjengekoblingen G 1 på en slik måte at påskriften "UP" kan leses.

b Skru pumpekoblingsstykket G 1 på gjengekoblingen G 1.

3 Skyv slangeklemmen på slangen.
4 Skyv slangen på pumpekoblingsstykket G 1 og fest med en slangeklemme.
5 Skyv tilkoblingsstussen inn i Quick-Connect.

Figur C

Sett opp / senk pumpen:

1 Sett inn høydejusteringen for flottørbryteren i låsingen.

Figur D

2 Plasser pumpen i stabil posisjon på et fast underlag i transportvæsken eller senk den ned ved hjelp av et tau festet i bærehåndtaket.

Merknad

Sugeområdet må ikke blokkeres av forurensninger. Hvis overflaten er gjørmete, må du plassere pumpen på en murstein eller lignende. Pass på at pumpen står vannrett. Ikke bær pumpen i kabelen eller slangen.

Bruk

⚠️FARE

Elektrisk støt utgjør livsfare!

Når du berører spenningsførende deler, er det livsfare på grunn av elektrisk støt.

Hvis pumpen har problemer med å suge når væskenivået er lavt, trekk ut støpselet og sett det inn igjen gjentatte ganger for å hjelpe sugeprosessen.

Figur E

Innstilling av filterkurven

Filterkurven kan brukes i 2 stillinger.

Figur F

	Transport av tilsmusset og rent vann.Vi anbefaler denne filterkurvstillingen nãrpumpingen begynner, fordi pumpens trans-portkapasitet da er på det høyeste.
	Avsuging til minimal vannhøyde.I denne filterkurvstillingen er avsuging inntil1 mm restvæskehøyde mulig i manuell drift.

1. Still pumpen på bunnen.
2. Klem pumpen fast mellom beina og ta tak i bærehåndtaket.
3. Vri håndtaket til høyre for å åpne filterkurven.
4. Sett filterkurven i ønsket stilling.
5. Vri håndtaket til venstre for å lukke filterkurven.

Automatisk drift

1. Still inn flottørbryteren via høydejusteringen og still inn kabellengden mellom flottørbryteren og låsingen.

Merknad

Drives pumpen uten tilsyn, skal flottørbryteren alltid stilles inn på øvre posisjon for å sikre at pumpen sikkert kan kobles ut.

Figur G

Er flottørbryteren stilt inn på nedre posisjon, må kabelengden mellom flottørbryter og låsing stilles inn på

2,5 cm, se merking på kabelen.

Figur H

1. Sett filterkurven i stillingen "Transport av tilsmusset og rent vann", se kapitlet Innstilling av filterkurven.
2. Sett støpselet inn i stikkontakten.

Merknad

Ved automatisk drift styrer flottørbryteren pumpingen automatisk. Pumpen kobles inn så snart det økende væskenivået gjør at flottørbryteren när innkoblingshøyden.

Pumpen kobler ut så snart det synkende væskenivået gjør at flottørbryteren når utkoblingshøyde. Sørg for at flottørbryteren kan bevege seg fritt.

Merknad

Koblingshøydene varierer avhengig av:

• Flottørbryterens posisjon.
• Kabellengde mellom flottørbryter og låsing. Kabelen må være minst 2,5 cm lang. Vi anbefaler å beholde den forhåndsinnstilte kabellengden. For informasjon om innkoblingshøyder, se kapitlet Tekniske data.

Manuell drift

Merknad

Ved manuell drift er pumpen koblet inn hele tiden. Restvæskehøyden som er oppgitt (se kapitlet Tekniske data), kan bare oppnås ved manuell drift.

1. Fest flottørbryteren i låsen vendt oppover.

Figur I

1. Flytt filterkurven til ønsket stilling avhengig av væskenivået (se kapittel Tekniske data og Innstilling av filterkurven).

OBS

Fare for skade ved tørrkjøring!

Tørrkjøring fører til økt slitasje på pumpen. Ikke la pumpen gå uten tilsyn i manuell drift.

Ved tørrkjøring må du trekke ut støpslet fra stikkontakten omgående.

1. Sett støpselet inn i stikkontakten.

Avslutte driften

1. Trekk støpselet ut av stikkontakten. Apparatet stopper.

OBS

Fare for skader!

Fare for skader på grunn av tørket smuss eller tilsetningsstoffer.

Spyl og rengjør apparatet rett etter hver bruk.

1. Hvis det transporteres tilsmusset væske eller væske med tilsetningsstoffer, må apparatet spyles og rengjøres rett etter at driften er avsluttet, se kapitlet Spyling og rengjøring.

2. Tøm apparatet og tilbehøret og la dem tørke.

Stell og vedlikehold

⚠️FARE

Fare for elektrisk støt og personskader!

Apparatet inneholder elektriske og mekaniske komponenter.

Rengjøring og brukervedlikehold skal ikke utføres av barn.

Spyling og rengjøring

OBS

Fare for skader!

Fare for skader på grunn av tørket smuss eller tilsetningsstoffer.

Spyl og rengjør apparatet rett etter hver bruk.

1 Dersom det ble transportert tilsmusset væske eller væske med tilsetningsstoffer, må apparatet spyles etterpå: Bruk apparatet til å transportere rent ferskvann uten tilsetningsstoffer til alt smuss eller alle tilsetningsstoffer er spylt ut av apparatet.

⚠️FARE

Fare for elektrisk støt og personskader!

Apparatet inneholder elektriske og mekaniske komponenter.

Koble alltid apparatet fra strømforsyningen før montering, demontering eller rengjøring.

2 Trekk støpselet ut av stikkontakten.

3 Trykk på tasten for Quick-Connect og trekk av tilkoblingsstussene.

Figur C

4 Fjern ev. rester fra slangen og Quick-Connect.

5 Rengjør utsiden av apparatet med en myk, ren klut og rent ferskvann.

Apparatet er vedlikeholdsfritt.

Transport

Transport for hånd

⚠FORSIKTIG

Fare for personskader på ved snubling!

Det er alltid fare for å snuble i løse kabler og slanger. Vær oppmerksom på kabler og slanger når du flytter enheten.

1. Løft og bær apparatet ved hjelp av bærehåndtaket.

Transport i kjøretøy

▲ADVARSEL

Fare for personskader eller materielle skader!

Ta hensyn til apparatets vekt under transport.

Oppbevar eller sikre apparatet i samsvar med gjeldende retningslinjer slik at det ikke sklir eller kastes rundt under transport.

1. Ved transport i kjøretøyer må apparatet sikres mot å skli og velte iht. gjeldende bestemmelser.

Lagring

OBS

Fare for skade på grunn av frost!

Apparater som ikke er helt tømt, kan bli ødelagt av frost.

Tøm enheten og tilbehør helt før du lagrer dem.

Beskytt apparatet mot frost.

Oppbevar enheten frostfritt og ikke utendørs.

⚠FORSIKTIG

Fare for personskader og materielle skader!

Enheten kan vippe på skrå underlag.

Ta hensyn til apparatets vekt ved lagring.

1. Tøm pumpen og tilbehøret fullstendig.

2. La pumpen og tilbehøret tørke.

3. Oppbevar pumpen på et frostfritt sted.

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Pumpen går, men den transporterer ikke	Det er luft i pumpen. 1. Trekk støpselet ut	av stikkontakten og sett det inn igjen flere ganger, inntil væske su-ges inn.
	Inntaksområdet er tilstoppet. 1. Trekk støpselet ut av stikkontakten.2. Rengjør inntaksområdet.
	Væskenivået i manuell drift er for lavt. 1.	Senk pumpen lenger ned i transportvæs-ken om mulig, se kapittel Bruk.
Pumpen starter ikke eller stopper plutselig under drift	Strømforsyningen er avbrutt. 1. Kontroller	sikringer og elektriske forbindel-ser.
	Bimetallbryteren har slått av pumpen på grunn av overoppheting.	1. Trekk støpselet ut av stikkontakten.2. La pumpen avkjøles.3. Fjern smusspartikler i inntaksområdet.4. Rengjør inntaksområdet.5. Forhindre tørrkjøring av pumpen.
	Smusspartikler blokkerer inntaksområdet.	1. Trekk støpselet ut av stikkontakten.2. Rengjør inntaksområdet.
Transportkapasiteten av-tar	Inntaksområdet er tilstoppet. 1. Trekk støpselet ut av stikkontakten.2. Rengjør inntaksområdet.
Transportkapasiteten er for lav	Maks. transporthøyde er overskredet. Det er valgt feil diameter og lengde på slangen.	1. Ta hensyn til maksimal transporthøyde, se kapitlet Tekniske data.2. Velg en større slangediameter eller en kor-tere slange ved behov, se kapitlet Optime-re transportmengden.
Quick-Connect lar seg ikke åpne eller lukke	Stikksystemet er skittent. 1. Ta av klipsen.	2. Rengjør klipsen.3. Monter klipsen.
Filterkurven kan ikke be-veges	Filterkurven er skitten. 1. Løsne skruene	med en skrutrekker.2. Fjern filterkurven.3. Rengjør filterkurven.4. Monter filterkurven.

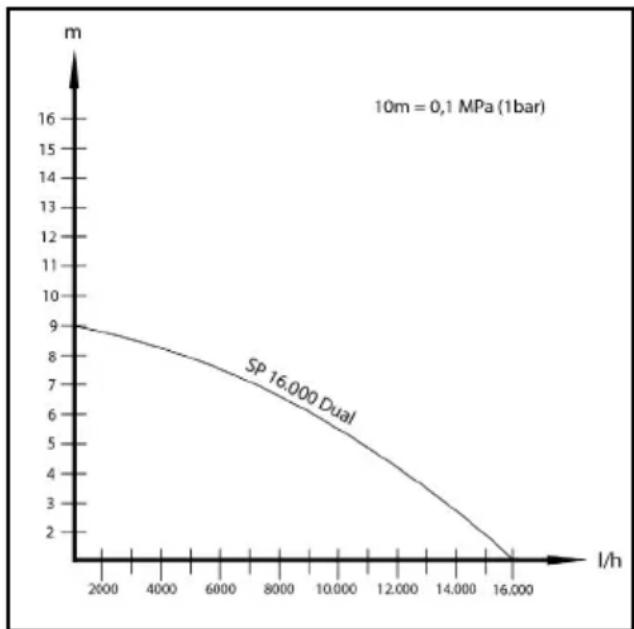

Tekniske data

		SP 16 000 Dual
Elektrisk tilkobling
Nettspenning V 230-240
Nettfrekvens Hz	50
Nominell effekt	W	550
Effektspesifikasjoner apparat
Transportmengde (maks.)	l/t	16.000
Trykk (maks.)	bar	0,9
Transporthøyde (maks.)	m	9
Nedsenkningsdybde (maks.)	m	7
Partikkelstørrelse (maks.) for de godkjente transport-væskene	mm	20
Automatisk drift
Innkoblingshøyde flottørbryter (låsing øverste posisjon)	mm	255-310
Utkoblingshøyde flottørbryter (låsing øverste posisjon)	mm	115-220
Innkoblingshøyde flottørbryter (låsing nederste posi-sjon)	mm	155-210
Utkoblingshøyde flottørbryter (låsing nederste posisjon)	mm	40-120
Manuell drift
Min. væskehøyde brukt- og rentvannstransport	mm	60
Restvæskehøyde brukt- og rentvannstransport	mm	25
Min. væskehøyde avsuging til minimal vannhøyde	mm	40

Restvæskehøyde avsuging til minimal vannhøyde mm 1

Mål og vekt

Vekt (uten tilbehør) kg 5,0

Strømkabel

Kabellengde m 10

Merknad

Unntaksgrunn i henhold til forordning (EU) 2019/1781 vedlegg I avsnitt 2 (12): j).

Det tas forbehold om tekniske endringer!

Transportmengden er større:

• jo lavere transporthøyden er.
• jo større diameter på slangen som brukes er.
• jo kortere slangen som brukes er.
• jo lavere trykktap det tilkoblede tilbehøret forårsaker.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Pumpe

Type: 1.645-xxx

Gjeldende EU-direktiver

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EF

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
