BRUKSANVISNING AKBU 35 PMQW Select Fein

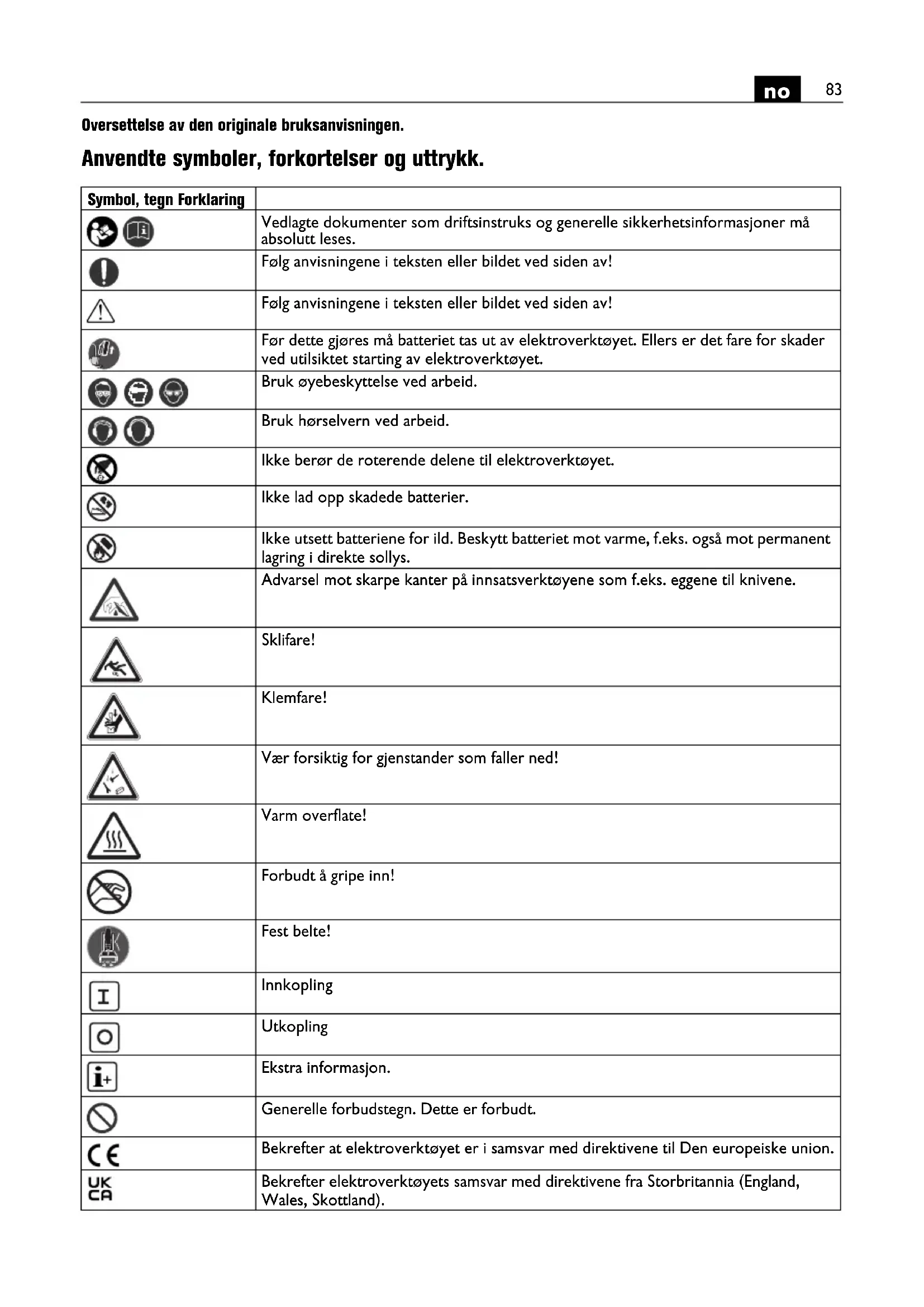

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Følg anvisningene i teksten eller bildet ved siden av! Følg anvisningene i teksten eller bildet ved siden av! Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Ikke berør de roterende delene til elektroverktøyet. Ikke lad opp skadede batterier. Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lagring i direkte sollys. Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene. Sklifare! Klemfare! Vær forsiktig for gjenstander som faller ned! Varm overflate! Forbudt å gripe inn! Fest belte! Innkopling Utkopling Ekstra informasjon. Generelle forbudstegn. Dette er forbudt. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).84

Dette symbolet bekrefter sertifiseringen av dette produktet i USA og Canada. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Resirkulerings-tegn: Merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Batteritype Maks. gjengetappstørrelse Stål Lavt turtall Høyt turtall Magnetholdekraft eventuelt tilstrekkelig Ikke tilstrekkelig magnetholdekraft Starting av bormotoren. Dreieretning mot høyre Starting av boremotoren i tastdrift. Dreieretning mot venstre Trinnvis reduksjon av turtallet Trinnvis økning av turtallet Stansing av motoren Aktivere/deaktivere sleep-funksjon (**) Kan inneholde sifre eller bokstaver Symbol, tegn Forklaring Tegn Enhet internasjonalt Enhet nasjonalt Forklaring U V / V d.c. V Elektrisk likespenning

Turtall, ubelastet (høyregang)

– høystyrkestål (kjernebor) HSS mm mm Maks. bordiameter i stål opptil 400 N/mm

–Høystyrkestål (spiralbor) Fe 400 Fe 400 Fe 40085

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Kjernebormaskin til boring med kjerne- og spiralbor, til brotsjing, forsenking og gjengeskjæring på materialer med magnetiserbar overflate med FEIN-godkjente inn- satsverktøy og tilbehør i værbeskyttede omgivelser. Sikkerhetsinformasjoner for kjernebormaskiner. Når du utfører borearbeider som krever bruk av vann, må du lede vannet bort fra arbeidsområdet eller bruke en beholder for å samle opp væsken. Slike forsiktighets- foranstaltninger holder arbeidsområdet tørt og reduse- rer risikoen for elektrisk støt. Hold elektroverktøyet på de isolerte gripeflatene når du utfører arbeider, der skjæreverktøyet kan treffe på en skjult strømledning. Når skjæreverktøyene kommer i kontakt med en spenningsførende ledning kan dette også sette elektroverktøyets metalliske deler under spenning og medføre elektrisk støt. Bruk hørselvern under boringen. Innvirkningen av støy kan forårsake tap av hørsel. Hvis elektroverktøyet blokkerer, kan du ikke lenger utføre fremføringen og du må slå av elektroverktøyet. Kontroller grunnen for blokkeringen og fjern årsaken for innsatsverktøy som er gått i klem. Når du vil starte en kjernebormaskin som sitter i arbeidsstykket på nytt, kontroller før innkoblingen, om innsatsverktøyet roterer fritt. Når innsatsverktøyet er gått i klem, roterer det muligens ikke og dette kan med- føre overbelastning av verktøyet eller at kjerneborma- skinen løsner fra arbeidsstykket. Når du fester borestativet på arbeidsstykket med en vakuumplate, må du passe på at overflaten er glatt, ren og ikke porøs. Ikke fest borestativet på laminerte over- flater, som f.eks. på fliser og belegg med komposittma- teriale. Hvis arbeidsstykkets overflate ikke er glatt, plan eller tilstrekkelig festet, kan vakuumplaten løsne fra arbeidsstykket. Forviss deg før og ved boringen om at vakuumet er til- strekkelig.Stellen Sie vor dem und beim Bohren sicher, dass der Unterdruck ausreichend ist. Hvis vakuumet ikke er tilstrekkelig, kan vakuumplaten løsne fra arbeidsstykket. Gjennomfør aldri boringer over hodehøyde og boringer mot veggen, når maskinen bare er festet på vakuum- platen. Ved tap av vakuumet løsner vakuumplaten fra arbeidsstykket. Sørg ved boringen gjennom vegger eller tak for at per- soner og arbeidsområde på den andre siden er beskyt- tet. Borkronen kan kan gå utover borehullet og borkjernen kan falle ut på den andre siden. Ikke bruk dette verktøyet for arbeider over hodehøyde med vanntilførsel. Når vann trenger inn i elektroverk- tøyet øker dette risikoen for elektrisk støt. mm mm Maks. spennområde til borchucken mm mm Diameter ved brotsjing mm mm Diameter forsenking kg kg Vekt tilsvarende EPTA-Procedure 01

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det interna- sjonale enhetssystemet SI. Tegn Enhet internasjonalt Enhet nasjonalt Forklaring86

Spesielle sikkerhetsinformasjoner. Bruk verneutstyr. Bruk visir eller vernebriller avhengig av typen bruk. Bruk hørselvern. Vernebrillene må være egnet til å holde unna partikler som slynges bort ved forskjellige typer arbeid. En permanent høy støybelast- ning kan medføre tap av hørselen. Ikke berør de skarpe kantene på kjerneboret. Det er fare for kroppsskader. Kontroller kjernebor før du begynner med arbeidet for å unngå kroppsskader. Bruk bare kjernebor som ikke er skadet eller deformert. Skadede eller deformerte kjer- nebor kan medføre alvorlige skader. Før førstegangs igangsetting: Monter berøringsbeskyt- telse på maskinen. Sikre alltid elektroverktøyet med den medleverte spennstroppen. Gi ved disse arbeider akt på gjenstander som faller ned som f. eks. borkjerner og spon. Gjennomfør arbeider på loddrette bygningselementer eller over hodehøyde uten bruk av håndpumpen. Bruk her en kjølemiddelspray. Når væsker trenger inn i elek- troverktøyet oppstår det fare for elektrisk støt. Unngå berøring med borkjernen som automatisk støtes ut av sentreringsstiften når arbeidet avsluttes. Kontakt med den varme eller nedfallende kjernen kan føre til skader. For å unngå skader må du alltid holde hendene, tøyet osv. unna dreiende spon. Disse sponene kan forårsake skader Bruk alltid sponbeskyttelsen. Forsøk ikke å fjerne innsatsverktøyet så lenge det fort- satt roterer. Dette kan forårsake alvorlige skader. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeap- parat før arbeidet påbegynnes. Ikke bearbeid materialer som inneholder magnesium. Det er brannfare. Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Ikke overbelast elektroverktøyet eller oppbevaringskof- ferten og bruk disse heller ikke som stige eller stillas. Overbelastning eller når man står på elektroverktøyet eller oppbevaringskofferten kan medføre at tyngde- punktet til elektroverktøyet eller til oppbevaringskof- ferten flyttes oppover og at disse velter. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet: Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved ska- der og usakkyndig bruk av batteriet kan det slippe ut skadelig damp og væske. Dampen kan irritere ånde- drettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut. Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol. Ta batteriet først ut av originalemballasjen når det skal brukes. Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet star- ter utilsiktet, er det fare for skader. Ta batteriet kun ut når elektroverktøyet er slått av. Hold batteriet unna barn. Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og el- verktøyet med en tørr, ren klut. Lad batteriene kun opp med ladeapparater som er anbefalt av produsenten. Et ladeapparet som er egnet for en bestemt type batteri, kan forårsake brannfare når det blir brukt med andre batterier. Hold batterier som ikke benyttes borte fra binderser, mynter, nøkler, spiker, skruer eller andre mindre metallgjenstander som kan forårsake en brokopling av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller til brann. Ta ut batteriet ved transport og oppbevaring av elektro- verktøyet. Bruk kun intakte originale FEIN-batterier, som er bereg- net for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batte- rier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare. Følg sikkerhetsinformasjonene i driftsinstruksen for batteri-laderen. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 62841 og kan brukes til sammenligning av elektro- verktøy med hverandre. Den egner seg også til en fore- løpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektroverktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan øke vibrasjonsbelast- ningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.87

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlike- hold av elektroverktøy og innsatsverktøy, holde hen- dene varme, organisere arbeidsforløpene. Bruksinformasjon. Som kjølemiddel må du kun bruke en kjølesmøreemul- sjon (olje i vann). Vær oppmerksom på produsentens henvisninger til kjølemiddelet. Pass på at oppstillingsflaten for magnetfoten er plan, ren, fri for rust og is. Fjern lakk, sparkellag og andre materialer. Unngå en luftspalte mellom magnetfot og oppstillingsflate. Luftspalten reduserer magnetholde- kraften. Ikke benytt denne maskinen på varme overflater, det kunne komme til en varig reduksjon av magnetholde- kraften. I løpet av arbeidet må du alltid bruke magnetfoten, pass på at magnetholdekraften er tilstrekkelig: – Lyser den grønne tasten i betjeningspanelet perma- nent, er magnetholdekraften eventuelt tilstrekkelig og maskinen kan drives med normal fremføring. – Blinker tasten Magnet i kontrollpanelet, er magnet- holdekraften eventuelt ikke tilstrekkelig og maski- nen må drives med redusert matingskraft. Ved arbeider på ikke magnetiserbare materialer må egnede FEIN-festeanordninger som f.eks. vakuumplate eller festeanordning for rørbor benyttes. Vær dertil oppmerksom på de respektive driftsinstrukser. Ved arbeider også på stålmaterialer med en materialtyk- kelse på mindre enn 9 mm må arbeidsstykket forster- kes med en ekstra stålplate for å garantere magnetholdekraften. Ved overbelastning stanser motoren automatisk og må startes på nytt. Bruk bare den matingskraften som er absolutt nødven- dig. For høye matingskrefter kan medføre brudd av elektroverktøyet og tap av magnetholdekraften. Hvis strømtilførselen avbrytes mens motoren går, for- hindrer en sikkerhetskobling at motoren starter auto- matisk igjen. Start motoren på nytt. Det sist innstilte turtallet lagres automatisk (Memory Function). For å starte elektroverktøyet med det sist innstilte turtallet, betjen og hold tasten med symbolet , og trykk så på tasten med symbolet . Ikke stans bormotoren i løpet av boringen. Trekk kjerneboret kun ut av borehullet mens motoren går. Stans bormotoren og drei kjerneboret forsiktig ut mot urviserne, hvis kjerneboret blir sittende fast i materialet. Fjern spon og utbort kjerne etter hver boring. Ikke ta i sponene med hånden. Bruk alltid en sponkrok. Forbrenningsfare! Unngå å skade skjærene ved utskifting av boret. Ved kjerneboring av sjiktet material må du alltid fjerne kjernen og sponene etter hvert gjennomboret sjikt. Ikke benytt kjernebormaskinen med defekt kjølevæs- kesystem. Kontroller før hver drift tettheten og om det finnes sprekker i slangene. Unngå at væsken trenger inn i elektriske deler. Feilmelding/ oppførsel magnettast Betydning Utbedring Indikator lyser grønt Magnetholdekraft eventuelt tilstrek- kelig. Indikator blinker grønt Magnetholdekraft ikke tilstrekkelig. Ved arbeider også på stålmaterialer med en materialtykkelse på mindre enn 9 mm må arbeidsstykket forsterkes med en ekstra stålplate for å garantere magnetholdekraf- ten. Indikator blinker en eller flere ganger rødt – Bevegelsessensor har utløst – Overlastutkopling har utløst – Magnethendel ikke i stilling 100 % – Taster venstregange/høyregange blokkert – Kontroller batteriindikator Etter feilfjerningen kan maskinen slås på igjen. Indikator lyser permanent rødt Maskin er defekt. Send maskinen til FEIN-kundeservice. Indikator lyser ikke – Maskin befinner seg i sleep-funksjo- nen – Batteri tomt eller defekt – Maskin defekt – Trykk på magnettast (sleep-funksjon blir deaktivert). – Kontroller batteriindikator – Send maskinen til FEIN-kundeservice.88

Håndtering av batteriet. Bruk og lad batteriet kun opp i et batteri-driftstempera- turomårde på 0 °C – 45 °C (32 °F – 113 °F). Batteri-tem- peraturen må være i batteri-driftstemperaturområdet når oppladingen påbegynnes. Den ekte ladetilstanden til batteriet i prosent vises kun når motoren på elektroverktøyet er stanset. Motoren stoppes automatisk av elektronikken når bat- teriet er utladet. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall sette seg metallstøv inne i elektroverktøyet. Dette kan forårsake kortslutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft. Skift ut klistremerker og varselhenvisninger på elektro- verktøyet ved aldring og slitasje. Etter noen driftstimer kan klaringen i svalehaleføringen øke. Følgelig kan bormotoren gli automatisk langs sva- lehaleføringen. Ettertrekk i dette tilfellet samtlige pinne- skruer på svalehaleføringen passende slik at bormotoren kan beveges lett manuelt, men ikke glir automatisk (se side 18). Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Bruk kun originale reservedeler. Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy, håndpumpe, batteri Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Firmaet FEIN erklærer som eneansvarlig at dette pro- duktet stemmer overens med de vanlige bestemmel- sene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utladet tilstand. Hvis batteriene ikke er helt utladet må kontaktene iso- leres med tape, slik at det ikke oppstår en kortslutning. LED-indikator Betydning Aksjon 1 – 4 grønne LED Ladetilstand i prosent Drift Rødt kontinu- erlig lys Batteriet er nesten tomt Lad opp batteriet Rødt blinklys Batteriet er ikke driftsklart Få batteriet inn i batteri-driftstempe- raturområdet, lad deretter opp89
