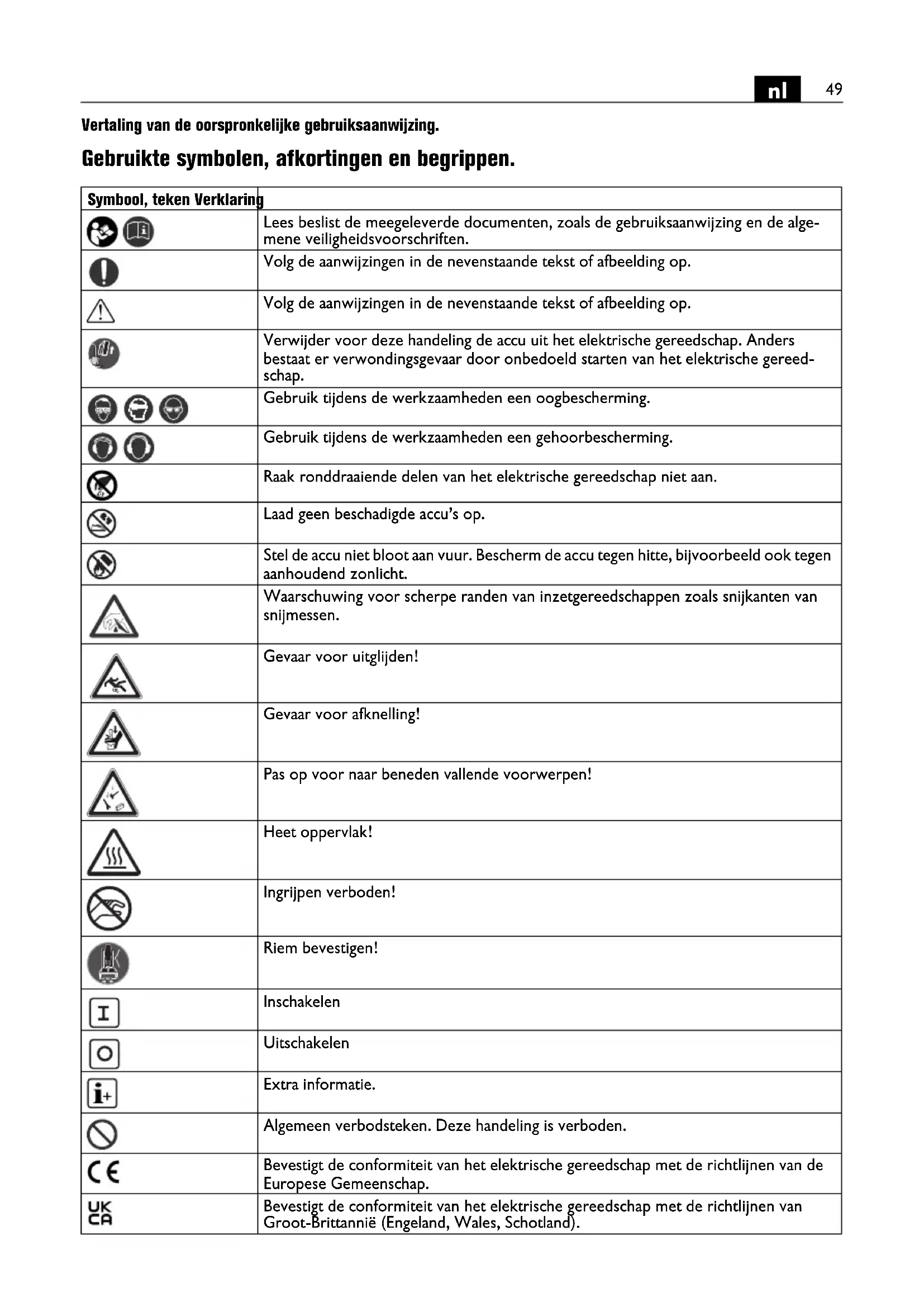

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de alge- mene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereed- schap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Raak ronddraaiende delen van het elektrische gereedschap niet aan. Laad geen beschadigde accu’s op. Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen. Gevaar voor uitglijden! Gevaar voor afknelling! Pas op voor naar beneden vallende voorwerpen! Heet oppervlak! Ingrijpen verboden! Riem bevestigen! Inschakelen Uitschakelen Extra informatie. Algemeen verbodsteken. Deze handeling is verboden. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).50

Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accutype Schroefdraadboor Staal Laag toerental Hoog toerental Magneetvasthoudkracht eventueel voldoende Magnetische vasthoudkracht onvoldoende Boormotor starten. Draairichting rechts Boormotor starten in tastbedrijf. Draairichting links Toerental trapsgewijs verminderen Toerental trapsgewijs verhogen Motor stoppen Sleepfunctie activeren/deactiveren (**) Kan cijfers of letters bevatten Symbool, teken Verklaring Teken Eenheid internationaal Eenheid nationaal Verklaring U V / V d.c. V Elektrische gelijkspanning

Onbelast toerental (rechtsdraaien)

Onbelast toerental (linksdraaien)

inch inch Maat M... mm mm Maat, metrische schroefdraad Ø mm mm Diameter van een rond deel HM mm mm Max. boordiameter in staal tot 400 N/mm

hardmetaal (kernboor) HSS mm mm Max. boordiameter in staal tot 400 N/mm

sneldraaistaal (kernboor) Fe 400 Fe 40051

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: Kernboormachine voor het boren met kernboren en volle boren, voor het wrijven, verzinken en schroef- draadsnijden op materialen met magnetiseerbaar oppervlak met de door FEIN toegelaten inzetgereed- schappen en toebehoren in tegen weersinvloeden beschermde omgeving. Veiligheidsvoorschriften voor kernboormachines. Voer tijdens boorwerkzaamheden met water het water af van de plaats waar u werkt of gebruik een opvang- voorziening voor vloeistoffen. Met dergelijke voor- zorgsmaatregelen houdt u de werkomgeving droog en beperkt u het risico van een elektrische schok. Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar- bij het snijgereedschap verborgen stroomleidingen kan raken. Contact van een snijgereedschap met een span- ningvoerende leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden. Draag tijdens het boren een gehoorbescherming. De invloed van lawaai kan gehoorverlies tot gevolg hebben. Als het inzetgereedschap blokkeert, duwt u niet verder en schakelt u het elektrische gereedschap uit. Contro- leer de reden van het vastklemmen en maak de oorzaak ongedaan. Controleer voordat u een in het werkstuk stekende kernboormachine opnieuw inschakelt of het inzetge- reedschap vrij draait. Als het inzetgereedschap vast- klemt, draait het mogelijk niet. Dit kan leiden tot overbelasting van het gereedschap of loslaten van de kernboormachine uit het werkstuk. Bij bevestiging van de boorstandaard op het werkstuk met een vacuümplaat dient u erop te letten dat het oppervlak glad, schoon en niet poreus is. Bevestig de boorstandaard niet op gelamineerde oppervlakken zoals tegels en coatings van combinatiemateriaal. Als het oppervlak van het werkstuk niet glad, vlak of vol- doende bevestigd is, kan de vacuümplaat van het werk- stuk losraken. Controleer vóór en tijdens de boorwerkzaamheden dat de onderdruk voldoende is. Is de onderdruk niet vol- doende, kan de vacuümplaat van het werkstuk losra- ken. HSS mm mm Max. boordiameter in staal tot 400 N/mm

sneldraaistaal (spiraalboor) mm mm Max. opnamevermogen van boorhouder mm mm Diameter wrijfpriem mm mm Diameter verzinken kg kg Gewicht volgens EPTA-Procedure 01

°C °C Toegestane omgevingstemperatuur

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Teken Eenheid internationaal Eenheid nationaal Verklaring Fe 40052

Nooit boven het hoofd boren of in de wand boren als de machine alleen met de vacuümplaat bevestigd is. Bij verlies van het vacuüm raakt de vacuümplaat los van het werkstuk. Zorg er bij het boren door wanden of plafonds voor dat personen en werkomgeving aan de andere zijde beschermd zijn. De boorkroon kan het boorgat verla- ten en de boorkern kan aan de andere kant naar buiten vallen. Gebruik dit gereedschap niet voor boorwerkzaamheden boven het hoofd met watertoevoer. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Bijzondere veiligheidsvoorschriften. Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheids- bril. Gebruik een gehoorbescherming. De veiligheids- bril moet geschikt zijn om bij verschillende werkzaamheden weggeslingerde deeltjes af te weren. Een langdurig hoge geluidsbelasting kan tot gehoorver- lies leiden. Raak de scherpe randen van de kernboor niet aan. Er bestaat verwondingsgevaar. Om letsel te voorkomen, controleert u voor het begin van de werkzaamheden de kernboormachine. Gebruik alleen onbeschadigde, niet vervormde kernboren. Beschadigde of vervormde kernboren kunnen ernstig letsel veroorzaken. Voor de eerste ingebruikneming: monteer de aanraak- beveiliging op de machine. Zet het elektrische gereedschap altijd met de meegele- verde spanriem vast. Let bij deze werkzaamheden op naar beneden vallende voorwerpen, zoals boorkernen en spanen. Gebruik de handpomp niet tijdens werkzaamheden aan verticale bouwelementen of werkzaamheden boven het hoofd. Gebruik in deze gevallen een koelmiddelspray. Door vloeistoffen die in het elektrische gereedschap binnendringen, ontstaat het gevaar van een elektrische schok. Voorkom aanraking met de boorkern, die automatisch door de centreerstift wordt uitgestoten bij het afsluiten van de boring. Het contact met de hete of naar beneden vallende kern kan tot verwondingen leiden. Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Gebruik altijd de spaanbe- veiliging. Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken. Let op verborgen liggende elektrische leidingen en bui- zen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Overbelast het elektrische gereedschap en de opberg- koffer niet en gebruik deze niet als ladder of steiger. Overbelasting of staan op het elektrische gereedschap of de opbergkoffer kan ertoe leiden dat het zwaarte- punt van het elektrische gereedschap of de opbergkof- fer naar boven verplaatst wordt en het gereedschap of de opbergkoffer omvalt. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Gebruik en behandeling van de accu (accublok). Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen: Accu’s mogen niet gedemonteerd, geopend of gefrag- menteerd worden. Stel de accu’s niet bloot aan mecha- nische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistof- fen vrijkomen. De dampen kunnen de luchtwegen irri- teren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Als de uit de accu gelekte vloeistof naburige voorwer- pen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen. Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht. Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt. Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er ver- wondingsgevaar. Verwijder de accu alleen als het elektrische gereed- schap uitgeschakeld is. Houd kinderen uit de buurt van accu’s. Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek. Laad de accu alleen op met oplaadapparaten die door de fabrikant worden geadviseerd. Gebruik van een oplaadapparaat met andere accu's dan het type accu waarvoor het geschikt is, leidt tot brandgevaar.53

Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tus- sen de accucontacten kan brandwonden of brand tot gevolg hebben. Verwijder de accu voordat u het elektrische gereed- schap vervoert of opbergt. Gebruik alleen intacte, originele FEIN-accu’s, die voor uw elektrische gereedschap bestemd zijn. Bij het wer- ken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu’s, nabootsingen en accu’s van andere merken bestaat brandgevaar en/of explosiegevaar. Volg de veiligheidsvoorschriften in de gebruiksaanwij- zing van de acculader op. Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de tril- lingsbelasting. Het aangegeven trillingsniveau representeert de hoofd- zakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of onvoldoende onderhoud, kan het trillings- niveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelas- ting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetge- reedschappen, warm houden van de handen, organisa- tie van het arbeidsproces. Bedieningsvoorschriften. Gebruik als koelmiddel uitsluitend koelsmeeremulsie (olie in het water). Neem de aanwijzingen van de fabrikant van het koel- middel in acht. Let erop dat het opstellingsoppervlak voor de magneet- voet vlak, schoon en vrij van roest en ijs is. Verwijder, lak, plamuur en andere materialen. Voorkom een lege tussenruimte tussen magneetvoet en opstellingsopper- vlak. Door de tussenruimte is de magnetische vast- houdkracht minder. Gebruik deze machine niet op hete oppervlakken. Anders kan de magneetvasthoudkracht voor lange tijd minder worden. Gebruik bij werkzaamheden altijd de magneetvoet en let erop dat de magnetische vasthoudkracht voldoende is: – Brandt de groene toets in het bedieningsveld per- manent, is de magneetvasthoudkracht eventueel voldoende en kan de machine met normale voor- waartse beweging worden gebruikt. – Knippert de toets Magneet van het bedieningsveld, is de magnetische vasthoudkracht eventueel onvol- doende en moet de machine met gereduceerde aandrukkracht worden gebruikt. Bij werkzaamheden aan niet-magnetiseerbare materia- len moeten geschikte, als toebehoren verkrijgbare FEIN-bevestigingsvoorzieningen zoals een vacuümplaat of pijpboorvoorziening worden gebruikt. Neem daar- voor de desbetreffende gebruiksaanwijzingen in acht. Bij werkzaamheden aan staalmateriaal met een materi- aaldikte van minder dan 9 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt. Bij overbelasting stopt de motor zelfstandig en moet deze opnieuw worden gestart. Gebruik alleen de beslist noodzakelijke voorwaartse kracht. Te hoge voorwaartse krachten kunnen leiden tot breuk van het inzetgereedschap en tot verlies van de magnetische vasthoudkracht. Als de stroomtoevoer wordt onderbroken terwijl de motor loopt, voorkomt een veiligheidsschakeling het automatisch opnieuw starten van de motor. Schakel de motor opnieuw in. Het laatst ingestelde toerental wordt automatisch opge- slagen (Memory Function). Als u het elektrische gereed- schap met het laatst ingestelde toerental wilt starten, bedient u de toets met het symbool en houdt u deze vast. Druk vervolgens op de toets met het sym- bool . Stop de boormotor tijdens het boren niet. Trek de kernboor alleen terwijl de motor loopt uit het- boorgat. Stop de boormotor en draai de kernboor tegen de wij- zers van de klok in voorzichtig naar buiten, in het geval- dat de kernboor in het materiaal blijft steken. Verwijder na elke boorbewerking de spanen en de uit- geboorde kern. Raak de spanen niet met uw blote hand aan. Gebruik altijd een spanenhaak. Verbrandingsgevaar! Beschadig bij het vervangen van de boor de snijkanten niet. Verwijder bij het kernboren van gelaagd materiaal na elke doorboorde laag de kern en de spanen. Gebruik de kernboormachine niet met een defect koel- middelsysteem. Controleer voor elk gebruik de dicht- heid en of er scheuren in de slangen zitten. Voorkom dat er vloeistof in elektrische delen binnendringt.54

Omgang met de accu. De accu mag alleen worden gebruikt en opgeladen in het bedrijfstemperatuurbereik van 0 °C –45 °C (32 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuurbereik liggen. Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat. Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Blaas het inwendige van het elektrische gereed- schap via de ventilatieopeningen met droge en olievrije perslucht uit. Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage. Na enkele bedrijfsuren kan de speling in de zwa- luwstaartgeleiding groter worden. Als gevolg daarvan kan de boormotor vanzelf langs de zwaluwstaartgelei- ding glijden. In dit geval dient u alle schroefdraadpennen van de zwaluwstaartgeleiding zodanig aan te draaien dat de boormotor handmatig gemakkelijk kan worden bewogen, maar niet vanzelf glijdt (zie pagina 18). De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. Gebruik alleen originele vervangingsonderdelen. De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen, handpomp, accu Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Foutmelding/ gedrag magneettoets Betekenis Oplossing Indicatie groen verlicht Magneetvasthoudkracht eventueel voldoende. Indicatie knippert groen Magneetvasthoudkracht niet vol- doende. Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 9 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt. Indicatie knippert een of meerder keren rood – Bewegingssensor is geactiveerd – Uitschakeling bij overbelasting is geactiveerd – Magneethendel niet in stand 100 % – Toetsen links-/rechtsdraaien geblokkeerd – Accu-indicatie controleren Na het verhelpen van de fout kan de machine weer worden ingeschakeld. Indicatie continu rood verlicht Machine is defect. Zend de machine naar de FEIN- klantenservice. Indicatie brandt niet – Machine bevindt zich in de sleepfunctie – Accu leeg of defect – Machine defect – Magneettoets bedienen (sleepfunctie wordt gedeactiveerd). – Accu-indicatie controleren – Zend de machine naar de FEIN- klantenservice. Led-indicatie Betekenis Actie 1 – 4 groene leds Oplaadtoe- stand in procen- ten Gebruik Rood perma- nent licht Accu is bijna leeg Accu opladen Rood knip- perlicht Accu is niet gereed voor gebruik Accu in bedrijfstem- peratuurbereik brengen en vervol- gens opladen55

Conformiteitsverklaring. De CE-verklaring geldt alleen voor landen van de Euro- pese Unie en de EFTA (European Free Trade Associa- tion) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU- markt is gebracht, verliest het UKCA-teken zijn geldig- heid. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. Accu’s alleen in lege toestand naar een daarvoor aange- wezen verwerkingsplaats brengen. Accu’s die niet helemaal leeg zijn, moeten ter voorko- ming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd.56
