BRUKSANVISNING AKBU 35 PMQW Select Fein

Unngå berøring med borkjernen som automatisk støtes ut av sentreringsstiften när arbeidet avsluttes. Kontakt med den varme eller nedfallende kjernen kan före til skader.

Ta batteriet kun ut när elektroverktöyet er slätt av. Hold batteriet unna barn.

Händtering av batteriet.

Motoren stoppes automatisk av elektronikken när batteriet er utladet.

Översättning av bruksanvisning i original.

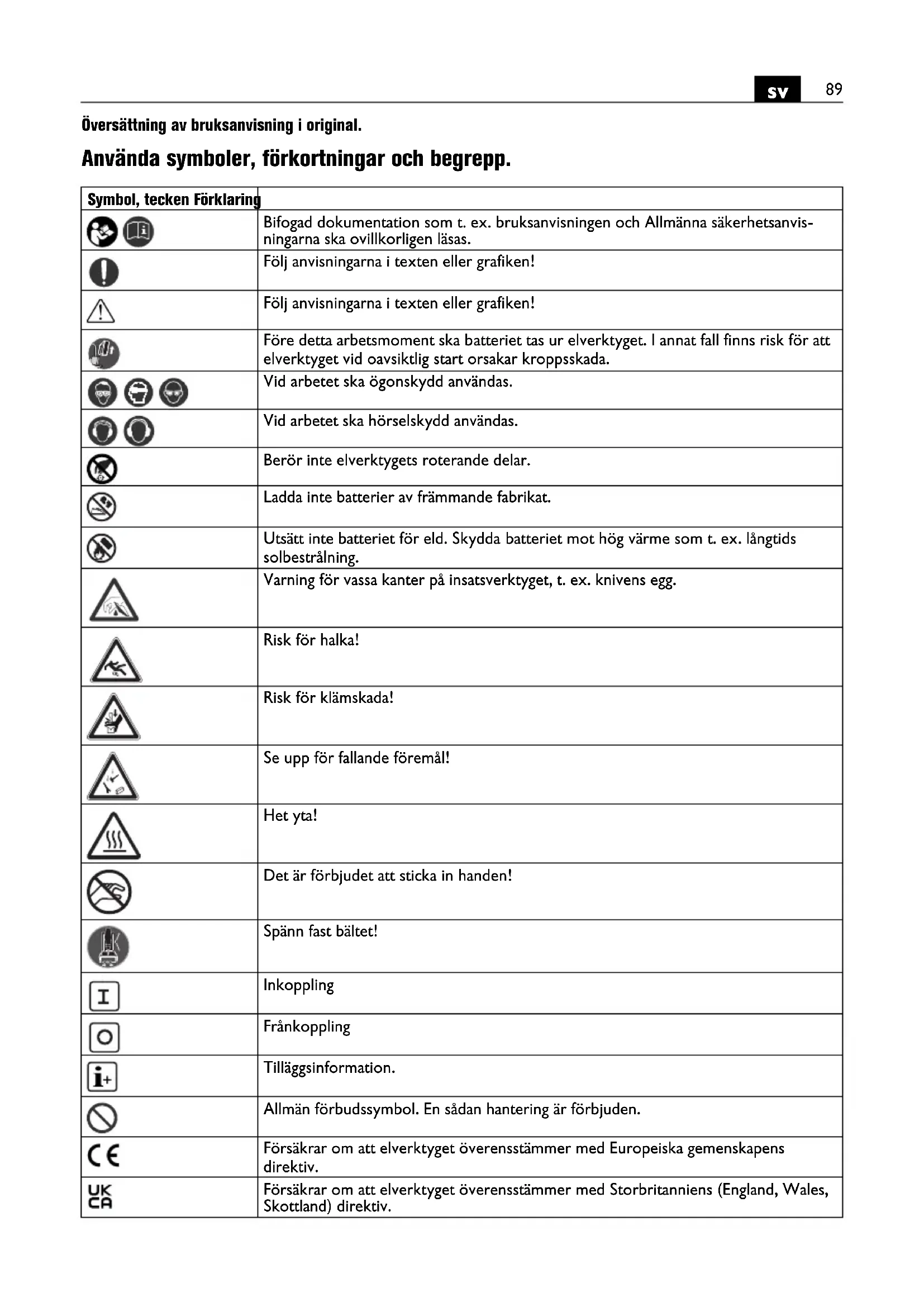

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
		Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvis- ningarna ska ovillkorligen läsas.
		Följ anvisningarna i texten eller grafiken!
		Följ anvisningarna i texten eller grafiken!
		Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada.
		Vid arbetet ska ögonskydd användas.
		Vid arbetet ska hörselskydd användas.
		Berör inte elverktygets roterande delar.
		Ladda inte batterier av främmande fabrikat.
		Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning.
		Varning för vassa kanter på insatsverktyget, t. ex. knivens egg.
		Risk för halka!
		Risk för klämskada!
		Se upp för fallande föremål!
		Het yta!
		Det är förbjudet att sticka in handen!
		Spänn fast bältet!
		Inkoppling
[36ZZ]		Frånkoppling
		Tilläggsinformation.
		Allmän förbudssymbol. En sådan hantering är förbjuden.
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
Symbol, tecken Förklaring
		Denna symbol bekräftar produktens certifiering i USA och Canada.
		Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
		Återvinningsmärke: märket anger att materialet är återanvändbart
		Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
		Batterityp
		Gängtapp
[57W]		Stål
		Lågt varvtal
		Högt varvtal
		Magneten har eventuellt inte tillräckligt hög hållkraft
		Magneten har inte tillräckligt hög hållkraft
		Starta borrmotorn. Höger rotationsriktning
		Starta borrmotorn i stegdrift. Vänster rotationsriktning
		Reducera varvtalet i steg
		Öka varvtalet i steg
		Stanna motorn
		Aktivera/avaktivera Sleep-funktionen
(**) Kan innehålla siffror		eller bokstäver

Tecken Internationell	enhet	Nationell enhet Förklaring
UV / V d.c. V Elektrisk likspänning	---
n_OR	/min, min ^-1 ,rpm, r/min	r/min Tomgångsvarvtal (Högergång)
n_OL	/min, min ^-1 ,rpm, r/min	r/min Tomgångsvarvtal (Vänstergång)
in	inch tum Mått
M...	mm mm Mått, metrisk gånga
∅ mm mm Diameter för en rund komponent
HM Fe 400	mm	mm	Maxbørdia hårdmetall (kärnborr)
HSS Fe 400	mm mm Max borrdiameter för stål	upp till 400 N/mmhögeffektssnabbstål (kärnborr)	2-
HSS Fe 400	mm mm Max borrdiameter för stål	upp till 400 N/mmhögeffektssnabbstål (spiralborr)	2-

ameter

Tecken Internationell		enhet	Nationell enhet Förklaring
		mm mm Borrchuckens max. kapacitet
	∅	mm mm Brotschens diameter
	∅	mm mm Diameter för försänkning
		kg kg Vikt enligt EPTA-Procedure 01
T_a		°C °C Tillåten omgivningstemperatur
L_pA		dB dB Ljudtrycksnivå
L_wA		dB dB Ljudeffektnivå
L_pCpeak		dB dB Toppljudtrycksnivå
K...			Onoggrannhet
a		m/s2	m/s2
a_h		m/s2	m/s2
		m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2
			Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

Kärnborrmaskin för borrning med kärn- och massivborrar, brotschning, försänkning och gångskärning i material med magnetiserbar yta med av FEIN godkända insatsverktyg och tillbehör i väderleksskyddad omgivning.

Säkerhetsanvisningar för kärnborrmaskiner.

Led vid borrning, som fordrar användning av vatten, vattnet bort från arbetsområdet eller använd en vätske-uppsamlingsanordning Dessa skyddsåtgärder håller arbetsområdet torrt och minskar risken för elstöt.

Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där skärverktyget kan skada dolda elledningar. Skärverktygets kontakt med en spänningsförande ledning kan också sätta elverktygets metalldelar under spänning och leda till elstöt.

Bär hörselskydd vid borrning. Buller kan orsaka hörselskada.

Fortsätt inte matningen om insatsverktyget läser sig utan koppla från elverktyget. Lokalisera orsaken för inklämt insatsverktyg och åtgärda den.

Om du vill starta kärnborrmaskinen som står i verktyget på nytt måste du före nystart kontrollera, att insatsverktyget roterar fritt. Om insatsverktyget är i kläm kan det möjligen inte rotera, vilket kan leda till överbelastning av verktyget eller till att kärnborrmaskinen lossnar fån arbetsstycket-

Kontrollera vid infästning av borrstativet på arbetsstycket med vakuumplatta, att ytan är glatt, ren och inte porös. Fäst inte borrstativet på laminerade ytor, som t ex på kakel eller kompoundmaterials plätering. Om arbetsstyckets yta inte är glatt, plan eller tillräckligt fäst, kan vakuumplattan lossna från arbetsstycket.

Kontrollera innan och under borrning, att vakuumet är tillräckligt. Om vakuumet inte är tillräckligt, kan vakuumplattan lossna från arbetsstycket.

Utför aldrig underuppborrning eller borrning i vägg om maskinen är fäst endast med vakuumplatta. Om vakuumet försvinner, lossnar vakuumplattan från arbetsstycket.

Se vid borrning genom vägg till att personer och arbetsområdet på andra sidan av väggen är skyddade. Borrkronan kan gå ut genom borrhålet och borrkärnan kan falla ned på andra sidan.

Använd inte verktyget för underuppborrning med vattentillförsel. Tränger vatten in i elverktyget ökar risken för elstöt.

Speciella säkerhetsanvisningar.

Använd skyddsutrustning. Använd alltefter behov ansiktsskydd eller skyddsglasögon. Använd hörselskydd. Skyddsglasögonen måste tillförlitligt kunna skydda ögonen mot partiklar som slungas ut. En permanent bullerbelastning kan leda till hörselförlust.

Berör inte kärnborrens skarpa kanter. Risk för person-skada.

För undvikande av personskada bör kärnborren granskas innan arbetet påbörjas. Använd endast felfria, inte deformerade kärnborrar. Skadade eller deformerade kärnborrar kan orsaka allvarlig personskada.

Före första driftstart: Montera beröringsskyddet på maskinen.

Säkra alltid elverktyget med medföljande spännband. Se vid dessa arbeten upp för fallande föremål som t ex borrkärnor och spån.

Arbeta på lodräta byggelement eller underupp utan att använda handpump. Använd i detta fall kylmedelssprej. Om vätska tränger in i elverktyget finns risk för elstöt.

Undvik att beröra borrkärnan som centrarpinnen automatiskt stöter ut efter avslutat arbetsmoment. En beröring av den heta eller nedfallande kärnan innebär risk för kroppsskada.

För att undvika kroppsskada håll alltid händerna, kläderna etc. på betryggande avständ från utborrade spån. Spån kan orsaka kroppsskada. Använd alltid spånskyddet.

Försök inte ta bort det roterande insatsverktyget innan det stannat fullständigt. Detta kan leda till allvarlig kroppsskada.

Se upp för dolt liggande elledningar, gas- och vattenrör. Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceral-strande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Överbelasta inte elverktyget eller uppbevaringsväskan och använd dem inte heller som stege eller ställ. Om elverktyget eller uppbevaringsväskan överbelastas eller om man stiger upp på dem kan det lätt hända att elverktygets eller uppbevaringsväskans tyngdpunkt flyttas uppåt varefter de tippar.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Användning och hantering av batterier (batterimoduler).

För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:

Batterierna får inte tas isär och inte heller krossas.

Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.

Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalförpackningen först när det ska användas.

För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.

Fränkoppla först elverktyget innan batteriet tas ut.

Håll barn på betryggande avständ från batterier.

Håll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatteriet för att undvika en bygling av kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Avlägsna batteriet vid transport och förvaring av elverktyget.

Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.

Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Använd som kylmedel endast kylsmörjningsemulsion (vattenburen olja).

Observera tillverkarens anvisningar för kylvätskan.

Kontrollera att magnetfotens ställyta är plan, ren samt utan rost och is. Avlägsna lack, spackelskikt och andra material. Undvik en luftspalt mellan magnetfoten och ställytan. Luftspalten reducerar magnetens hållkraft.

Använd inte maskinen på heta ytor, det kan leda till bestående minskning av magnetens hållkraft.

Använd alltid magnetfoten under arbetet och se till att magnetens hållkraft är tillräckligt hög:

• Om den gröna knappen på manöverpanelen lyser kontinuerligt är magnetens hållkraft tillräckligt hög och maskinen kan användas med normal matning.
• Om knappen Magnet blinkar på manöverpanelen är magnetens hållkraft eventuellt inte tillräckligt hög och maskinen måste i detta fall drivas med reducerad matningskraft.

Vid arbeten på material som inte är magnetiserbara måste en lämplig fastspänningsutrustning användas; FEIN erbjuder som tillbehör t. ex. vakuumplatta eller rörborranordning. Beakta respektive bruksanvisningar. Vid arbeten på stålmaterial med en tjocklek under 9 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.

Vid överbelastning kopplas motorn automatiskt från och måste sedan återstartas.

Använd endast den matningskraft som ovillkorligen fordras. För hög matningskraft kan leda till insatsverktygets brott och förlust av magnetens hållkraft.

Om strömmen avbryts när motorn är igång hindrar en skyddskoppling motorn från att automatiskt starta på nytt. Koppla åter på motorn.

Senast inställt varvtal lagras automatiskt (Memory Function). För att starta elverktyget med senast inställt varvtal, tryck och håll knappen med symbolen nedtryckt

-, och tryck sedan knappen med symbolen . Stanna inte borrmotorn under borning.

Dra kärnborren ur borrhålet med motorn igång.

Slå från borrmotorn och vrid försiktigt ut kärnborren moturs om den råkat komma i kläm i arbetsstycket.

Ta efter varje borrning bort spånen och den urborrade kärnan.

Grip inte spånen med bar hand. Använd alltid en spånkrats.

Förbränningsrisk!

Skada inte borrens skär vid byte.

När material med flera skikt kärnborras ska kärnan och spånen tas bort efter genomborrning av varje skikt.

Kärnborrmaskinen får inte användas med defekt kylsystem. Kontrollera före varje användning tätheten och att slangarna inte har sprickor. Se till att vätska inte tränger in i elektriska delar.

Felmeddelande/Magnet-knappens beteende	Betydelse Åtgärd
Indikatorn lyser med grönt ljus	Magneten har tillräckligt hög hållkraft.
Indikatorn blinkar med grönt ljus	Magneten har inte tillräckligt hög håll-kraft	Vid arbeten på stålmaterial med en tjocklek under 9 mm måste arbetsstycket förstärkas med en extra stålplatta för att säkerställa magnetens hållkraft.
Indikatorn blinkar en eller flera gånger med rött ljus.	– Rörelsesensorn har löst ut– Överbelastningsskyddet har löst ut– Magnetspaken är inte i ställd på 100 %– Knapparna vänstergång/högergång blockerade– Kontrollera batteriindikatorn	Efter det felet avhjälpts kan maskinen åter inkopplas.
Indikatorn lyser permanent med rött ljus	Maskinen är defekt. Sänd maskinen till	en FEIN-kundtjänst.
Indikatorn lyser inte – Maskinen är i Sleep-funktion– Batteriet tomt eller defekt– Maskinen defekt	– Manövrera magnetknappen (Sleep-funk-tionen avaktiveras).– Kontrollera batteriindikatorn– Sänd maskinen till en FEIN-kundtjänst.

Använd och ladda batteriet endast inom temperaturområdet 0 °C – 45 °C (32 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom driftstemperaturområdet.

LED-indike-ring	Betydelse Aktion
1 – 4 gröna LED	procentuellt laddningstill-stånd	Drift
kontinuer-ligt rött ljus	Batteriet är nästan urlad-dat	Ladda batteriet
rött blink-ljus	Batteriet är inte driftklart	Låt batteriet anta drifts-temperatur innan det laddas

Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhåll och kundservice.

gets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.

Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage.

Efter några drifttimmar kan spelet i laxstjärtsstyrningen öka. Därför kan borrmotorn automatiskt glida längs laxstjärtsstyrningen. Efterdra i detta fall i lämplig grad alla skruvstift på laxstjärtsstyrningen så att borrmotorn kan manövreras lätt manuellt, men inte automatiskt gli- der (se sida 18).

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Använd endast originalreservdelar.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg, handpump, batteri

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.

Avfallshantera batterier endast i urladdat tillständ.

Om batteriet inte är fullständigt urladdat, isolera stick-kontakten med tejp för att undvika kortslutning.
