BRUKSANVISNING Geovid 15x56 R LEICA

4. Malje for bærerem

5. Utløserknapp til måling av avstand

6. Laser-sendeoptikk

7. Dioptrikompensasjon for målmerke med

8. Leddaksel til innstilling av øyenavstanden

10. Lokk til batterirom

FORORD Kjære kunde, over hele verden står navnet Leica for høyeste kvalitet, finmekanisk presisjon sammen med høyeste grad av pålitelighet og en lang brukstid. Vi ønsker deg glede lykke til med din nye Leica Geovid R kikkert. For at du skal kunne utnytte kikerten på en riktig måte, anbefaler vi at du først leser denne veiledningen. LEVERINGSOMFANG – Kikkert – 1 litium rundcellebatteri 3V type CR2 – Bærerem – Beredskapsveske – Beskyttelseslokk for okular – 2 beskyttelseslokk for objektiv – Garantikort98 INNHOLDSFORTEGNELSE Betegnelse på delene ................................................ 96 Forord.......................................................................96 Leveringsomfang ....................................................... 96 Avfallsbehandling av elektriske og elektroniske apparater

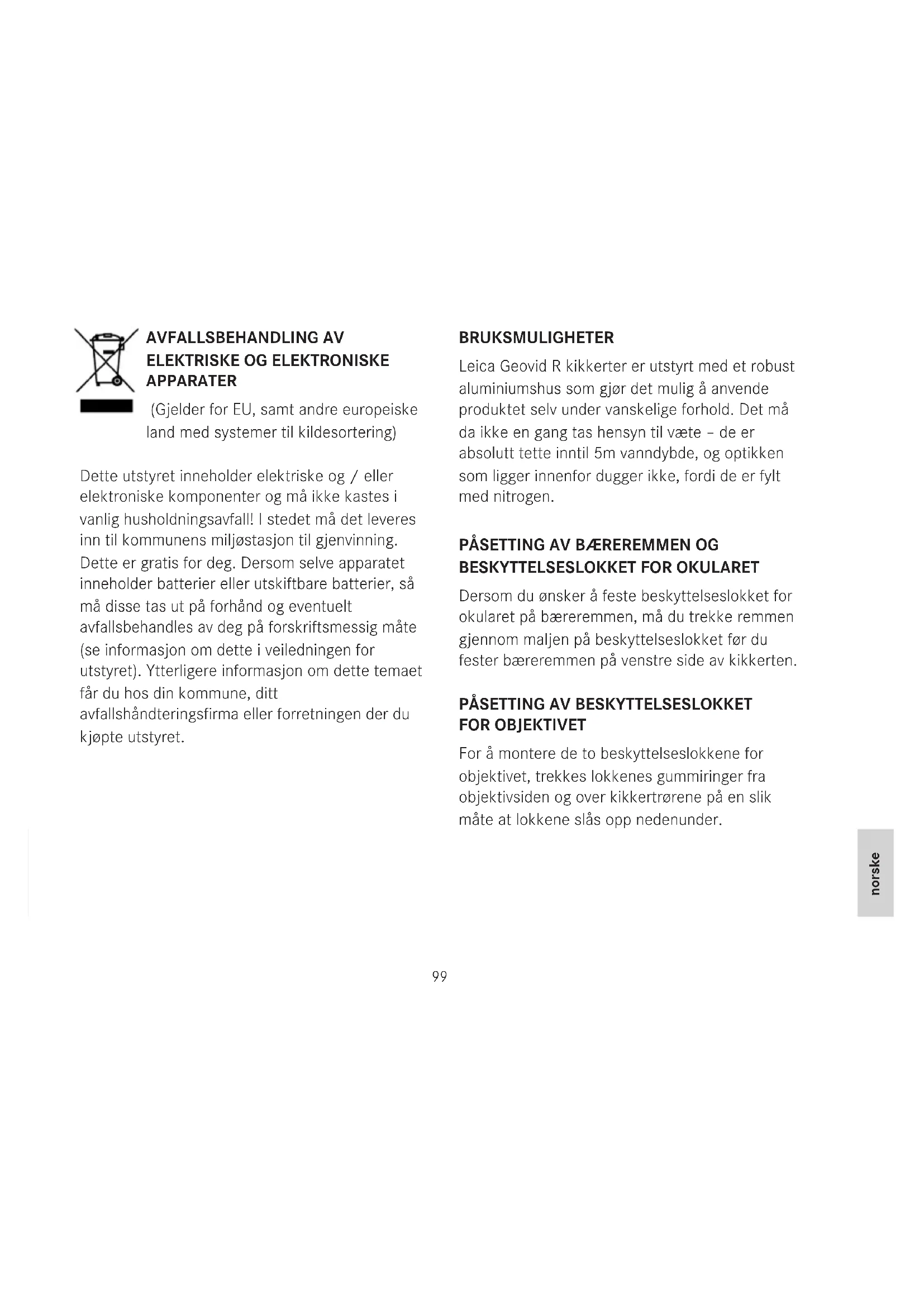

APPARATER (Gjelder for EU, samt andre europeiske land med systemer til kildesortering) Dette utstyret inneholder elektriske og / eller elektroniske komponenter og må ikke kastes i vanlig husholdningsavfall! I stedet må det leveres inn til kommunens miljøstasjon til gjenvinning. Dette er gratis for deg. Dersom selve apparatet inneholder batterier eller utskiftbare batterier, så må disse tas ut på forhånd og eventuelt avfallsbehandles av deg på forskriftsmessig måte (se informasjon om dette i veiledningen for utstyret). Ytterligere informasjon om dette temaet får du hos din kommune, ditt avfallshåndteringsfirma eller forretningen der du kjøpte utstyret. BRUKSMULIGHETER Leica Geovid R kikkerter er utstyrt med et robust aluminiumshus som gjør det mulig å anvende produktet selv under vanskelige forhold. Det må da ikke en gang tas hensyn til væte – de er absolutt tette inntil 5m vanndybde, og optikken som ligger innenfor dugger ikke, fordi de er fylt med nitrogen.

Dersom du ønsker å feste beskyttelseslokket for okularet på bæreremmen, må du trekke remmen gjennom maljen på beskyttelseslokket før du fester bæreremmen på venstre side av kikkerten.

PÅSETTING AV BESKYTTELSESLOKKET

FOR OBJEKTIVET For å montere de to beskyttelseslokkene for objektivet, trekkes lokkenes gummiringer fra objektivsiden og over kikkertrørene på en slik måte at lokkene slås opp nedenunder.100

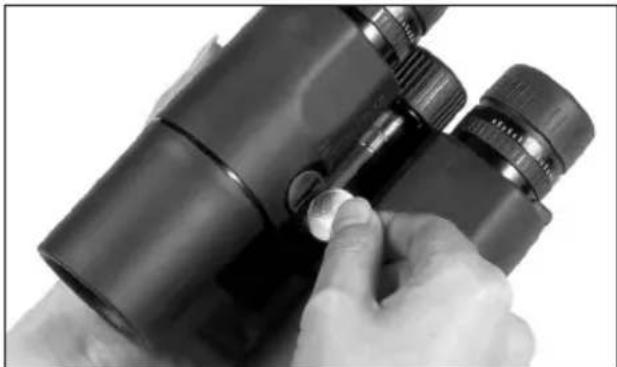

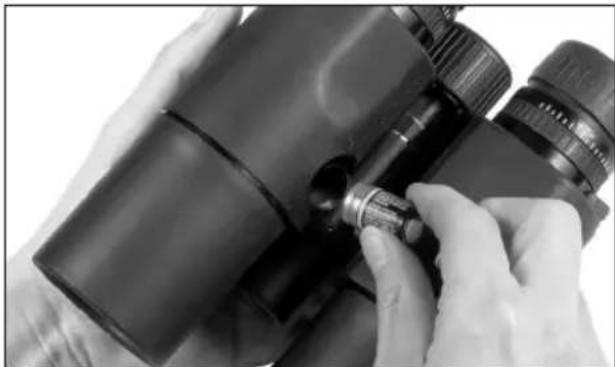

1. Åpne lokket (10) til batterirommet (9) idet du

3. Lukk lokket igjen ved å dreie det medurs.

• Batterier skal lagres kjølig og tørt.

• Dersom kikkerten ikke skal brukes over lengre tid, bør du ta ut batteriet. OBS!

• Batterier må under ingen omstendigheter kastes i ilden, lades opp på nytt, plukkes fra hverandre eller brytes opp.

• Brukte batterier må ikke kastes i vanlig husholdningsavfall, for de inneholder giftige stoffer som belaster miljøet. For å tilføre dem en kontrollert gjenvinning, bør du levere dem inn hos forhandlere eller til miljøstasjon (samlested) som spesialavfall.101 norske BATTERIETS LADETILSTAND Et nytt batteri er tilstrekkelig for mer enn 2000 målinger ved 20 °C. Avhengig av bruksbetingelsene kan batteriets brukstid være betydelig kortere eller lengre. Lave temperaturer og hyppig bruk av skannedriften virker forkortende på batteriets brukstid. Et oppbrukt batteri signaliseres med en blinkende måleverdi- og målmerkevisning. Etter at apparatet blinker for første gang, er ennå 50 målinger mulig, men da med stadig kortere rekkevidde. OBS! Kulde reduserer batteriets effekt. Ved lave temperaturer bør derfor Leica Geovid R bæres så nær kroppen som mulig og drives med et nytt batteri.102 A B

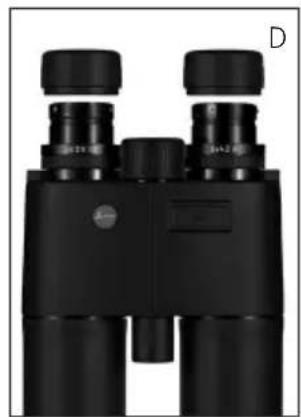

Okular-øyenmuslingene (1) kan justeres lettvint ved å vri på dem, deretter smekker de i lås i valgt posisjon. De kan fjernes fullstendig for å foreta en grundig rengjøring. Til iakttaking med briller (bilde A) må de vris helt inn og holdes der. Til iakttaking uten brille vris de ut ved å vri dem moturs. For å oppnå en optimal tilpasning, har man to posisjoner til disposisjon (bildene B, C). Hvis okularene har blitt svært skitne, anbefales det at øyemuslingene tas av for å rengjøre dem (bilde D). For å gjøre dette, tas de ut av den helt utvridde posisjonen idet du trekker lett i dem. C D

INNSTILLING AV ØYENAVSTANDEN

Den individuelle øyenavstanden stilles inn ved å bøye kikkerten rundt leddakselen (8). Det høyre og venstre synsfeltet skal da smelte sammen til et sirkelrundt bilde.103 norske

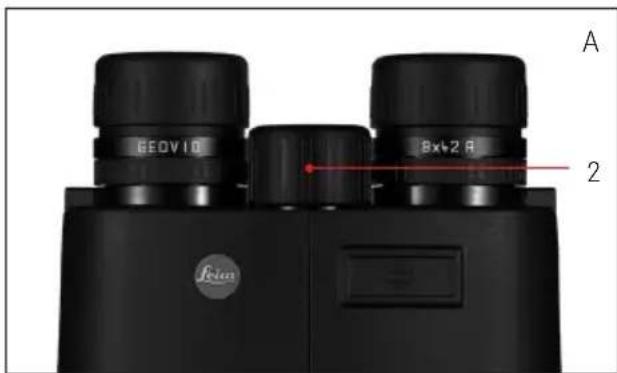

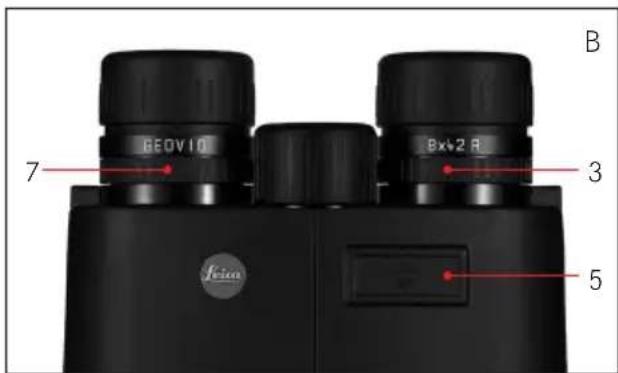

DIOPTRIKOMPENSASJON Innstillingen av skarpheten på forskjellige objekter på stor avstand utføres med sentral- fokuseringsringen (2) på Leica Geovid R kikkerter. For å kompensere for individuell ametropi ved iakttaking uten brille og for å stille målmerket skarpt, anvender man de to dioptri- kompensasjonsringene (3/7) Gjennomfør skrittene som beskrives nedenfor med omhu. Dette er forutsetning for at du skal kunne dra nytte av optikkens fullstendige yteevne.

1. Vri de to dioptri-kompensasjonsringene til

deres nullstillinger.

2. Still nå inn – idet du iakttar med begge

3. Aktiver nå målmerket med utløserknappen (5).

4. Etter at målmerket vises, stilles nå – mens du

fortsatt iakttar med begge øynene – den høyre dioptri-kompensasjonsringen (rød indeks) inn på en slik måte at du kan se målmerket skarpt i den høyre optikken.

5. Deretter stiller du bildet i det høyre røret

nøyaktig skarpt inn med den sentrale fokuseringsringen. Når dette gjøres må målmerket fortsatt være innkoplet, men du iakttar nå bare med det høyre øyet.

verdiene på dioptriskalaene (3a/7a).104 Merk: Når du ser ensidig gjennom på venstre eller høyre side, bør det andre øyet holdes knepet igjen, eller du holder for den respektive halvdelen av objektivet foran. AVSTANDSMÅLING For å måle avstanden til et objekt, må det peiles nøyaktig inn. For å gjøre dette, aktiverer man målmerket idet man trykker en gang på utløserknappen (5). Etter at du har sluppet knappen, lyser målmerket videre i ennå 4 sekunder. Når knappen holdes trykket, lyser målmerket permanent. Mens det lyser, peiles objektet inn og avstandsmålingen gjennomføres med et nytt trykk på utløserknappen, dretter indikeres måleverdien. Målmerket slukker et øyeblikk under målingen. Ved å trykke på utløserknappen igjen, kan du starte en ny måling når som helst du måtte ønske det, så lenge målmerket fortsatt lyser. Hvis objektavstanden er mindre enn 10 meter eller rekkevidden overskrides, eller hvis objektet reflekterer utilstrekkelig, indikeres «

Når visningen slukker, slår avstandsmåleren seg av automatisk. Merk:

• Avhengig av innstilt øyenavstand kan indikeringene stå litt på skrå.

• Leica Geovid R kikkertene er tilgjengelige i forskjellige versjoner for avstands- indikering i meter eller yards. Utvendig kan du gjenkjenne de forskjellige versjonene på spesifikasjonene på lokket til den sentrale fokuseringsringen.105 norske

DEN EKVIVALENTE HORISONTALE

AVSTANDEN ( EHr) Skudd mot mål som ligger høyere eller lavere er gjenstand for endrede ballistiske betingelser. De krever derfor kjennskap til den - jaktmessig relevante - ekvivalente horisontale avstanden (Equivalent Horizontal Range). At du kjenner EHr er eksempelvis viktig ved bruk av ballistisk sikte. Denne EHr beregner din Leica Geovid R på basis av den lineært målte avstanden, en korreksjonsfaktor og vinkelen, som også er målt. Din Leica Geovid R vil alltid først vise deg den lineære, direkte avstanden til målet når du foretar enkeltmålingen. Etter ca. 2s skifter indikatoren over ti å vise den ekvivalente horisontale avstanden. Merk:

EHr-funksjonen kan ikke slås av. Viktig:

• Vennligst merk at nettopp ved store avstander tiltar innflytelsen fra alle ballistisk relevante innvirkningsfaktorer tydelig, og det kan oppstå vesentlige avvik. De viste ballistiske verdiene er derfor uttrykkelig å forstå som hjelpemiddel!

• Uavhengig av bruken av denne informasjonen, er vurderingen av den jaktmessige situasjonen til enhver tid ditt eget ansvar!106 SKANNEMODUS Med Leica Geovid R kikkertene kan også måles i kontinuerlig drift. Når utløserknappen (5) holdes trykket ved 2. gangs betjening, kopler instrumentet seg over til skannemodus etter 0,5 sekunder og utfører da kontinuerlig målinger. Dette merker du ved at displayet veksler: Hver gang etter ca. 1,5 sekund avgis det en ny måleverdi. Skannemodusen er særlig praktisk ved måling av små mål. Merk:

• I skannemodus er strømforbruket høyere enn ved enkeltmålingene, dette på grunn av de kontinuerlige målingene.

• Etter 10s slår skannemodus seg av automatisk, slik at batteriet blir skånet ved et uforvarende trykk på knappen.

Det er ikke nødvendig med noen spesiell pleie av din Leica Geovid R kikkert. Grove smusspartikler, som f.eks. sand, kan fjernes med en hårpensel eller blåses bort. Fingeravtrykk og lignende på objektiv- og okularlinser kan tørkes bort med et mykt, rent skinn eller en støvfri klut. Ved sterk tilsmussing, f.eks. okular-dreiehylsene, kan kikkerten rengjøres ved å ganske enkelt å skylle den under rennende vann. Saltvann bør også skylles av. OBS! Ikke påfør for sterkt trykk når du tørker av linseoverflater som er svært skitne. Herdingen er riktignok slitesterk, men sand eller saltkrystaller kan likevel føre til skade. Alle Leica Geovid R kikkerter har ved siden av typebetegnelsen deres «personlige» fabrikasjonsnumre påført. For sikkerhets skyld bør du notere dette nummeret i papirene dine. TILBEHØR best.-nr. Stativadapter med

“ gjenge ................ 42 220 Svømme-bærerem, oransje .................... 42 163 RESERVEDELER Dersom du noen gang skulle trenge reservedeler til kikkerten din, som eksempelvis øyemuslinger, lokk eller bærerem, så henvend deg til vår kundeservice eller til din nasjonale Leica representant (se garantikortet når det gjelder adresser).109 norske HVA SKAL MAN GJØRE DERSOM... Feil Årsak Utbedring Under iakttakingen oppnås det ikke et sirkelrundt bilde. a) Kikkerten er ikke tilstrekkelig tilpasset din personlige øyenavstand. a) Korriger dette ganske enkelt ved å bøye leddakselen mer eller mindre, for å regulere avstanden mellom de to kikkertrørene. b) Seerens pupill ligger ikke i kikkertens utgangspupill. b) Korriger hodets holdning, øyen- og kikkertposisjon. c) Okular-dreiehylsens stilling tilsvarer ikke riktig bruk med og uten briller c) Korreksjon av tilpasningen: Brillebrukere dreier okularhylsen inn; ved iakttakelse uten briller: Drei okularhylsene ut. Visningen er uskarp Dioptrikompensasjonen er ikke nøyaktig Utfør dioptrikompensasjonen på nytt Ved måling av avstand dukker visningen «- - -« opp a) Måleområdet er over- eller underskredet Ta hensyn til spesifikasjoner som gjelder for måleområdet b) Objektets refleksjonsgrad er utilstrekkelig Displayet blinker eller ingen måling er mulig Batteriet er tomt Skift ut batteriet110 TEKNISKE DATA LEICA GEOVID 8x42 R LEICA GEOVID 10x42 R Forstørrelse 8x 10x Objektivdiameter 42mm Utgangspupill 5,25mm 4,2mm Demringstall 18,33 20,5 Geometrisk lysstyrke 27,56 17,64 Synsfelt (på 1000m/yds) 125m/7,1° 110m/6,3° (vidvinkel) Nærinnstillingsgrense (ved 0 dioptr.) ca. 5,6m ca. 5,6m Utgangspupill-lengdeavstand 18,5mm 15,6mm Pupillavstand 56–74mm Prismetype takkant Herding på linser High Durable Coating (HDC™) og hydrofob Aqua-Dura herding på de utvendige linsene på prismene fasekorreksjonsbelegg P40 Dioptrikompensasjon ca. ± 3,5 dioptr. Egnet for brillebrukere Ja Funksjonstemperatur –25 °til +55 °C Lagertemperatur –40 °C til +85 °C Vanntetthet 0,5bar (ca. 5m vanndybde) Husmateriale aluminium, trykkstøpt Maksimum rekkevidde ca. 1100m Minsteavstand 10m Målenøyaktighet ±1m til 350m ±2m til 700m ±0,5 % over 700m Ballistikkfunksjon visning av ekvivalent horisontal avstand ( EHr) fra 10m/y til 1100m/1200y Indikator LED med 4 sifre Batteri 1 litium rundcellebatteri 3V type CR2 Batteriets brukstid

≥ 2000 målinger Laser øyesikker ifølge EN og FDA Class 1 Laserstråledivergens 2,5 x 0,5mrad Maksimum målevarighet ca. 1,4s Mål (B

Ved 20 °C og gjennomsnittlig anvendelsesprofil

Ved øyenavstand 65mm

≥ 2000 målinger Laser øyesikker ifølge EN og FDA Class 1 Laserstråledivergens 2,5 x 0,5mrad Maksimum målevarighet ca. 1,4s Mål (B

Ved 20 °C og gjennomsnittlig anvendelsesprofil

Ved øyenavstand 65mm

Med øyemuslingene dreiet inn112
