Produkttype	Avstandsmålerkikkert
Merke	Leica
Modell	Geovid R 10x42
Forstørrelse	10x
Objektivdiameter	42 mm
Utgangspupille	4,2 mm
Synsfelt på 1000 m	113 m
Minste fokuseringsavstand	5 m
Dioptrikompensasjon	±4 dpt
Pupillavstand	56 - 74 mm
Strømforsyning	Rundt litiumbatteri 3V type CR2
Batterilevetid	Omtrent 2000 målinger ved 20°C
Måleområde	10 m til 1825 m (2000 yds)
Målenøyaktighet	±1 m ved 500 m, ±2 m ved 1000 m, ±0,5% utover
Mål (L x H x D)	127 x 81 x 177 mm
Vekt (med batteri)	950 g
Vanntetthet	Opptil 5 m dybde
Kapslingsmateriale	Trykkstøpt magnesium med gummibelegg
Hovedfunksjoner	Lasermåler, avstandsmåling, ballistisk kompensasjon (EHR, HOLD, MOA), skannemodus, visning av atmosfæriske forhold
Vedlikehold og rengjøring	Rengjør linsene med en fuktig klut og deretter et semsket skinn; ikke bruk alkohol eller kjemikalier
Sikkerhet	Laser klasse 1 (ufarlig for øynene); ikke se direkte på sterke lyskilder
Reservedeler og reparerbarhet	Kontakt Leica kundeservice for reservedeler (okularer, reim osv.); apparatet må ikke åpnes
Generell informasjon	Bruksanvisning tilgjengelig på flere språk; garanti inkludert; kompatibilitet med microSD minnekort for tilpassede ballistiske kurver

Ofte stilte spørsmål - Geovid R 10x42 LEICA

Hvordan sette inn eller skifte batteri?

Åpne batteriromsdekselet ved å vri mot klokken (f.eks. med en mynt). Sett inn et rundt litiumbatteri 3V type CR2 med +-polen vendt fremover. Lukk ved å vri med klokken. Kulde reduserer batteriets ytelse; ved lengre tids bruk, fjern batteriet.

Hva er maksimal måleavstand?

Maksimal rekkevidde er omtrent 1825 meter (2000 yards) under gode siktforhold og med reflekterende mål. Rekkevidden kan reduseres av faktorer som mørk farge, spiss vinkel, dårlig lys eller tåke.

Hvordan justere dioptrikompensasjonen?

Sett begge dioptrikompensasjonsringene til 0. Fokuser på et fjernt objekt med midtjusteringshjulet. Aktiver siktemerket via hovedknappen. Still inn høyre ring slik at siktemerket er skarpt, juster deretter skarpheten på høyre bilde med midtjusteringshjulet, og til slutt still inn venstre ring for venstre bilde. Verdiene vises på dioptriskalaene.

Hvordan bruke skannemodus?

Hold hoved-/utløserknappen inne ved andre trykk. Etter omtrent 2,5 sekunder går enheten over i Skann-modus og utfører kontinuerlige målinger. Displayet endres omtrent hvert sekund. Denne modusen er nyttig for små eller bevegelige mål. Strømforbruket er høyere.

Hvilke alternativer for ballistisk kompensasjon finnes?

Kikkerten tilbyr tre typer ballistisk kompensasjon: EHR (ekvivalent horisontal avstand), HOLD (siktemerke) og MOA (justering i bueminutter). Du kan velge disse alternativene via menyen ved å holde nede sekundær-/menyknappen, og deretter navigere til ABC.

Hvordan rengjøre linsene?

Fjern først grove partikler med en fin børste eller ved å blåse. For fingeravtrykk, bruk en fuktig klut, og tørk deretter med et rent, mykt semsket skinn eller en lofri klut. Ikke trykk for hardt. Bruk aldri alkohol eller kjemikalier på optikk eller kapsling.

Hva gjør jeg hvis displayet blinker?

Et blinkende display indikerer at batteriet er tomt. Bytt det ut med et nytt CR2-batteri. Etter blinking har du fortsatt omtrent 50 målinger mulig, men rekkevidden reduseres. Bruk merkevarebatterier anbefalt av Leica.

Hvordan justere pupillavstanden?

Bøy kikkerten rundt leddaksen til begge synsfeltene smelter sammen til et sirkulært bilde. Pupillavstanden er justerbar fra 56 til 74 mm.

Hvordan bruke en tilpasset ballistisk kurve?

Beregn kurven på Leicas nettsted, last den ned til et microSD minnekort (anbefalt SanDisk microSDHC). Sett kortet inn i sporet under batteriet (kontakter vendt fremover). I menyen, velg Cord for å bruke den tilpassede kurven. Bare én kurve kan lagres på kortet.

Hva gjør jeg hvis bildet ikke er sirkulært?

Sjekk øyets plassering: pupillen må være i utgangspupillen. Forsikre deg om at okularene er riktig innstilt: skrudd inn for observasjon med briller, skrudd ut (4 posisjoner) for uten briller. Juster pupillavstanden om nødvendig.

BRUKSANVISNING Geovid R 10x42 LEICA

1. ∅ye for bærerem
2. Okular
3. ∅yemusling med

a. Dioptriskala

Posisjon a: vridd ut til iakttaking uten briller (4 trinn)

Posisjon b: vridd inn til iakttaking med briller

1. Dioptrikompensasjonsring med
   a. skala
2. Sentralt fokuseringshjul
3. Dioptrikompensasjonsring til visning med a. skala

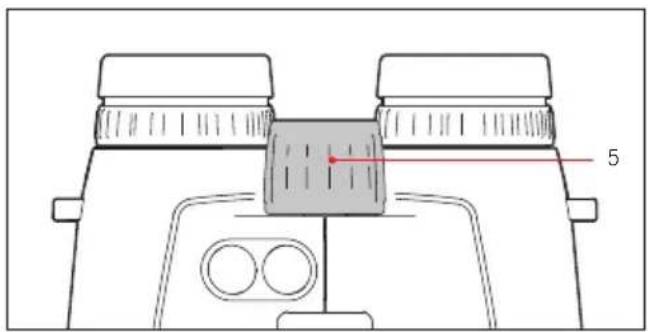

4. Hoved- / utløsningsknapp for avstandsmåling
5. Hjelpe- / menyknapp
6. Leddaksler til innstilling av øyenavstanden
7. Laser-sendeoptikk
8. Lokk til batterirom / minnekortsjakt (lukket)
9. Batterirom
10. Minnekortsjakt
11. Objektivlinse

LEVERT UTSTYR

• Kikkert
• 1 Litium knappelle 3V type CR 2
• Bærerem
• Beredskapsveske
• Okularbeskyttelsesdeksel
• 2 Objektivbeskyttelsesdeksel
• MicroSD-minnekort 2GB
• MicroSD kortadapter
• Garantikort
• Pinsett
• Testsertifikat

Advarsel

Som for alle kikkerter må man unngå å se direkte inn i skarpe lyskilder med din Leica Geovid HD-B, for å unngå skade på øynene.

FORORD

Kjære kunde,

Over hele verden står navnet Leica for høyeste kvalitet, finmekanisk presisjon sammen med høyeste grad av pålitelighet og en lang brukstid.

Denne kikkerten med integrert avstandsmåler sender ut usynlige og for øyet uskadelige infrarød-impulser og beregner objektets avstand på basis av den reflekterte signalandelen via en innebygd mikroprosessor. Utover dette registrerer den omgivelses- og bruksforholdene.

Samme med disse og de målte avstandene kan den for forskjellige valgbare og fritt programmerbare ballistikkurver beregne og vise tilsvarende korreksjoner av holdepunktet, de respektive klikk-justeringene av siktet på et kikkertsikte eller de ekvivalente horisontale avstandene.

For at du skal kunne utnytte alle de mulighetene dette hoykvalitets og allsidige instrumentet har å by på på en riktig måte, anbefaler vi at du først leser denne veiledningen.

AVFALLSBEHANDLING AV ELEKTRISKE OG ELEKTRONISKE AppARATER OG INSTRUMENTER

(Gjelder for EU, samt andre europeiske land med systemer til kildesortering)

Dette utstyret inneholder elektriske og / eller elektroniske komponenter og må ikke kastes i vanlig husholdningsavfall! I stedet må det leveres inn til kommunens miljøstasjon til gjenvinning. Dette er gratis for deg.

Dersom selve apparatet inneholder batterier eller utskiftbare batterier, så må disse tas ut på forhånd og eventuelt avfallsbehandles av deg på forskriftsmessig måte (se informasjon om dette i veiledningen for utstyret).

Ytterligere informasjon om dette temaet får du hos din kommune, ditt avfallshåndteringsfirma eller forretningen der du kjøpte utstyret.

INNHOLDSFORTEGNELSE

Betegnelse på delene....156

Leveringsomfang....156

Diagram menystruktur / betjeningsskjema......U3

Forord.... 157

Avfallsbehandling av elektriske og elektroniske apparater og instrumenter.... 157

Anvendelsesmuligheter 159

Påsetting av objektivbeskyttelsesdekselet ...... 159

Påsetting av bæreremmen og okularbeskyttelsesdekselet 159

Innlegging og skifte av batteriet....160

Batteriets ladetilstand 161

Innstilling av øyemuslingen / Anvendelse med og uten briller 162

Innstilling av øyeavstanden....162

Innstilling ava skarphet / dioptrikompensasjon.....163

Grunnregler for menystyring....154

Innstilling av ønsket målenhet 154

Avstandsmåling....165

Skannemodus....166

Målerekkevidde og nøyaktighet 167

Indikering av atmosfæriske betingelser....168

Fastleggelse av den ballistiske kurven 169

Innstilling av innskytningsavstanden 170

Indikering av innstilt ballistikkurve og innskytningsavstand....171

Ballistiske utgaveformater 171

Den ekvivalente horisontale avstanden....172

Holdepunktet 172

Treffpunktkorreksjon vha. elevasjonsjustering (Klikk-/MoA-justering) 173

Innstillinger og utvalg av ballistiske filformater ..... 173

Indikering og kontroll av de innstilte ballistikkparameterne....174

Anvendelse av ballistiske kurver 174

Pleie / rengjøring....177

Reservedeler....177

Hva skal jeg gjøre dersom....178

Tekniske data 179

Leica Akademie 180

Leica infotjeneste 180

Leica kundeservice 181

Vedlegg / ballistikktabeller 210

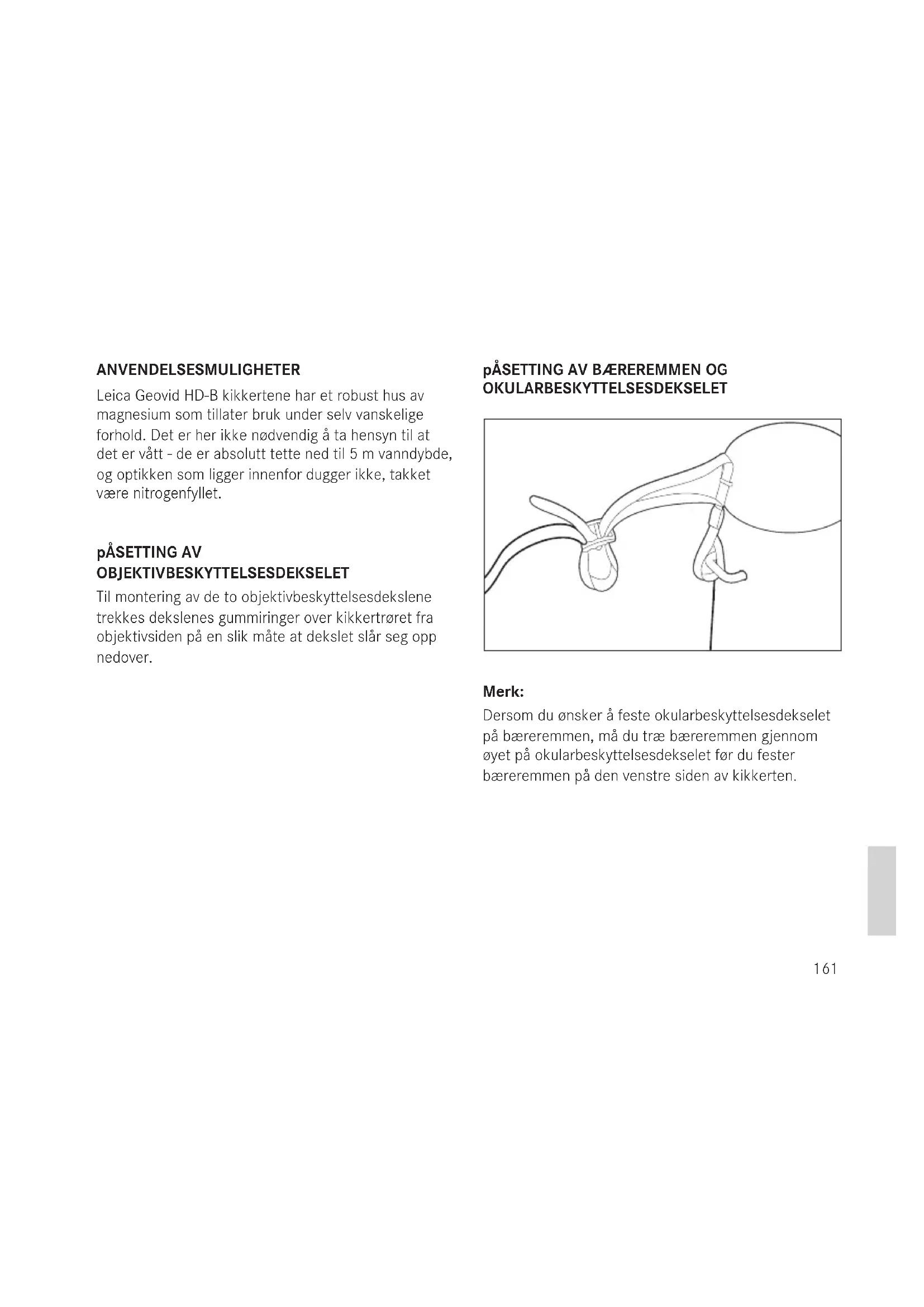

ANVENDELSESMULIGHETER

Leica Geovid HD-B kikkertene har et robust hus av magnesium som tillater bruk under selv vanskelige forhold. Det er her ikke nødvendig å ta hensyn til at det er vått - de er absolutt tette ned til 5 m vanndybde, og optikken som ligger innenfor dugger ikke, takket være nitrogenfyllet.

pÅSETTING AV

OBJEKTIVBESKYTTELSESDEKSELET

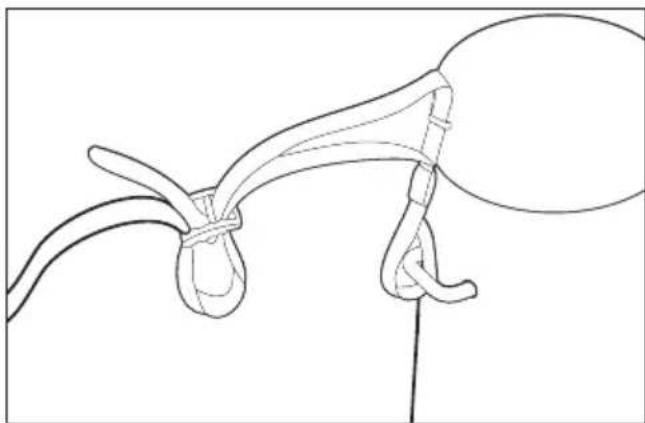

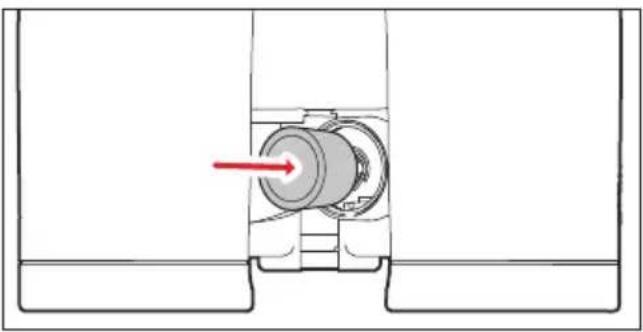

Til montering av de to objektivbeskyttelsesdekslene trekkes dekslenes gummiringer over kikkertrøret fra objektivsiden på en slik måte at dekslet slår seg opp nedover.

pÅSETTING AV BÆREREMMEN OG OKULARBESKYTTELSESDEKSELET

Dersom du ønsker å feste okularbeskyttelsesdekselet på bæreremmen, må du træ bæreremmen gjennom øyet på okularbeskyttelsesdekselet før du fester bæreremmen på den venstre siden av kikkerten.

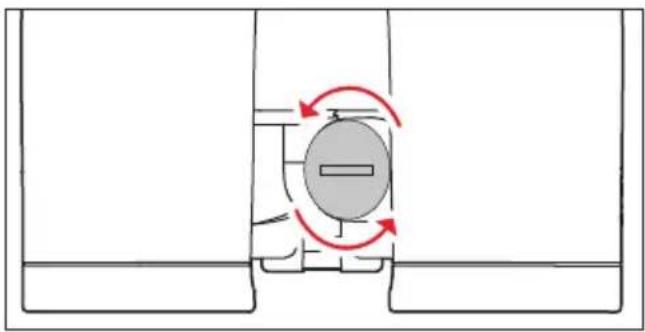

1. Åpne lokket (11) til batterirommet (12) idet du dreier det moturs, f.eks. med en mynt.
2. Legg batteriet inn med dens plusskontakt fremme (i samsvar med merkingen i batterirommet).
3. Lukk lokket igjen ved å dreie det medurs.

• Kulde reduserer batteriets effekt. Ved lave temperaturer bør kikkerten derfor bæres så nær kroppen som mulig og drives med et nytt batteri.
• Dersom kikkerten ikke skal brukes over lengre tid, skal batteriet tas ut.
• Batterier skal lagres kjølig og tørt.

OBS!

• Batterier må under ingen omstendigheter kastes i ilden, lades opp på nytt, plukkes fra hverandre eller brytes opp.
• Brukte batterier må ikke kastes i vanlig husholdningsavfall, for de inneholder giftige stoffer som belaster miljøet.
• For å tilføre dem en kontrollert gjenvinning, bør du levere dem inn hos forhandlere eller til miljøstasjon (samlested) som spesialavfall.

BATTERIETS LADETILSTAND

Et nytt batteri er tilstrekkelig for mer enn 2000

målinger ved 20 °C/68 °F.

Avhengig av bruksbetingelsene kan batteriets brukstid være betydelig kortere eller lengre. Lave temperaturer og hyppig bruk av scan-modus kan virke forkortende på batteriets levetid (se side 163).

Et oppbrukt batteri signaliseres med en blinkende måleverdi- og målmerkevisning. Etter første gangs blinking er ennå 50 målinger mulig, men da med stadig kortere rekkevidde.

Leica anbefaler å bruke merkebatterier.

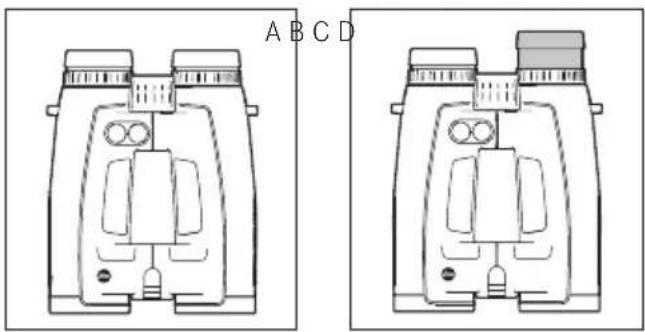

Okular øyemuslingene (1) er det lett å justere ved å vri på dem, de smekker da forsvarlig i lås i de valgte posisjonene. For å foreta en grundig rengjøring, kan de også lett fjernes.

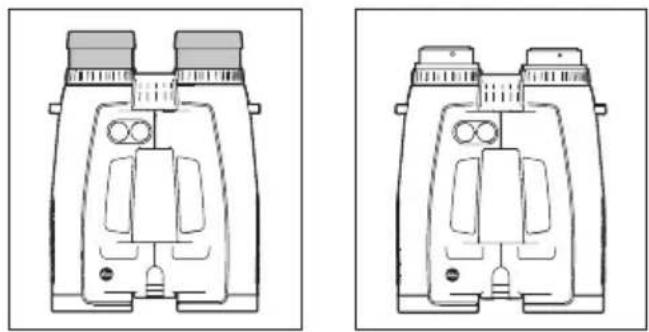

Til iakttaking med briller (bilde A) holdes de i helt inndreid posisjon. Til iakttaking uten brille vris de ut ved å vri moturs. Fire posisjoner står til disposisjon til optimal tilpasning (bilde B).

Dersom okularene er svært tilsmusset, anbefaler vi å ta øyemuslingene av for å rengjøre dem (bilde C). Til dette tas de ut av den helt utdreide posisjonen ved å trekke lett i dem.

Ved å bøye kikkerten rundt leddakslene (9) stiller man inn den individuelle øyeavstanden. Det høyre og venstre synsfeltet må da smelte sammen til et sirkelrundt bilde.

INNSTILLING AV SKARpHETEN / DIOpTRIKOMpENSASJON

Innstillingen av skarpheten på objekter som befinner seg i forskjellig avstand utføres med sentral-fokuseringshjulet (5) på Leica Geovid HD-B.

Til kompensasjon av individuell ametropi ved iakttaking uten briller og til skarp innstilling av målmerket tjener de to dioptrikompensasjonsringene (4).

Gjennomfør skrittene som beskrives nedenfor omhyggelig. Bare på denne måten vil du være i stand til å utnytte optikkens yteevne fullt ut.

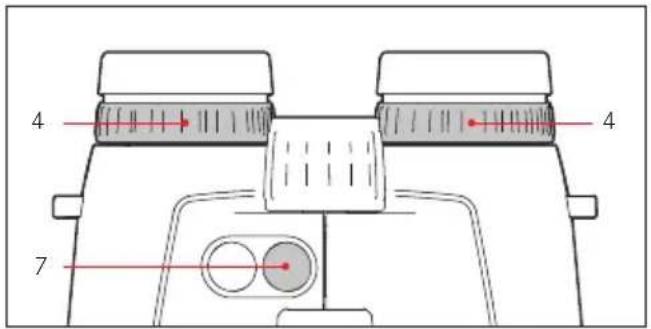

1. Vri de to dioptrikompensasjonsringene (4) til deres nullstillinger.

2. Still inn – mens du betrakter med begge øynene – på et objekt som ligger langt borte med det sentrale fokuseringshjulet.

3. Med hoved- / utløsningsknappen (7) aktiverer du nå målmerket.

1. Etter at målmerket har dukket opp, stiller du - mens du ennå iakttar med begge øynene - den høyre dioptrikompensasjonsringen (4, rød indeks) inn på en slik måte at du ser målmerket i den høyre optikken skarpt.
2. Deretter stiller du - mens du ennå har målmerket innkoplet, men idet du nå bare iakttar med det høyre øyet - bildet i den høyre optikken nøyaktig og skarpt inn med det sentrale fokuseringshjulet.
3. Still deretter bildet i den høyre optikken inn på optimal skarphet med den venstre dioptriringen (4).
4. De innstilte verdiene kan du lese av på «+» eller «-» verdiene i dioptriskalaene (4a).

Merk:

Når man ser gjennom bare på en side med det venstre eller høyre øyet, bør det andre øyet knipes igjen, eller man holder over den tilsvarende halvdelen av kikkertglasset foran på objektivet.

GRUNNREGLER FOR MENYSTYRING

For alle innstillinger gjelder:

- Hovedmenyen består av de fire punktene yard/meter-indikering (US,EU), ballistikkurve (bøLL), innskytningsavstand (Sld) og utdataformat for ballistikken (AbC). Detaljer når det gjelder funksjonene finner du i de respektive avsnittene.

- Både hovedmenyen og de enkelte innstillingsopsjonene er utformet som endeløssløyfer, dvs. at alle punkter / innstillinger kan nås igjen ved å trykke flere ganger på knappen.

INNSTILLING AV ∅NSKET MÅLENHET

Leica Geovid HD-B kan stilles inn på det imperiale måleenhetssystemet som er vanlig i USA (US) eller på det metriske systemet (EU), dvs. at for avstand / temperatur / lufttrykk anvendes enten yards og inches / Fahrenheit / inHG (inches of mercury) eller meter og centimeter / Celsius / millibar.

Denne innstillingen bestemmer også enhetene for holdepunktet, de ballistiske kurvene og innskytningsavstandene. Leica Geovid HD-B er i fabrikken innstilt på yards.

Innstillingen

1. Trykk lenge (≥3s) på hjelpe-/menyknappen (2). Nå visesEU (blinkende)
2. Trykk på hoved- / utløserknappen (7), for å velge den måleenheten du ønsker.

EU = visning i meter

Simple white square outline on black background (no text or symbols)

US EU

EU

Merk:

Den respektive innstillingen er alltid å se i displayet: Dersom metriske verdier er målt, viser det et punkt nede til høyre ved siden av målmerket.

1. Lagre innstillingen med et kort trykk på hjelpe- / menyknappen.

- Den lagrede innstillingen lyser først kontinuerlig som bekreftelse, deretter skifter displayet ført over til neste menypunkt (BALL = ballistisk kurve) og slukker deretter, så fremt ingen ytterligere innstillinger foretas.

AVSTANDSMÅLING

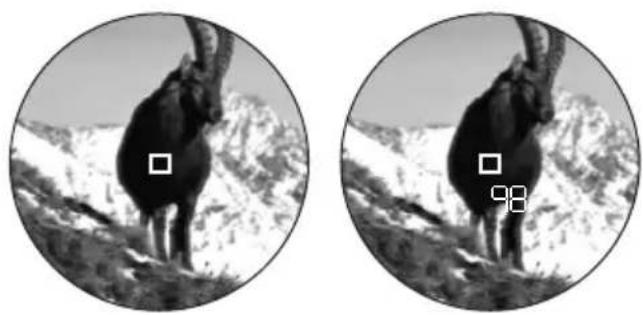

For å måle avstanden til et objekt, må det peiles nøyaktig inn. Gå frem på følgende måte:

1. Trykk på hoved- / utløserknappen (7).

Avstandsmåleren slår seg på.

• Målmerket kommer frem.

Etter at du har sluppet hoved- / utløserknappen, lyser målmerket videre i ennå 6 sekunder. Hvis den holdes trykket, lyser målmerket kontinuerlig.

1. Peil inn objektet mens målmerket lyser.
2. Trykk på hoved- / utløserknappen igjen.

Så lenge målmerket lyser ennå, kan det när som helst startes en ny måling ved å trykke på hoved-/utlöserknappen igjen.

Følgende vises: - - - dersom

• objektavstanden måler mindre enn 10 meter / yards eller
  -rekkevidden er overskredet eller
• objektet ikke reflekterer tilstrekkelig.

Når visningen slukker, slår avstandsmåleren seg automatisk av.

SKANNEMODUS

Hold hoved- / utløserknappen (7) trykket ved 2. gangs betjening

Etter ca. 2,5 sekunder kopler instrumentet seg over til skannemodus og utfører da kontinuerlig målinger.

Dette merker du ved at displayet veksler:

Hver gang etter ca. 1 sekund avgis det en ny måleverdi.

Skannemodusen er særlig praktisk ved måling av små mål som er i bevegelse.

Merk:

• I skannemodus visesBC-korreksjonsverdien först etter den siste målingen, ikke før.
• I skannemodus er strømforbruket høyere enn ved enkeltmålingene, dette på grunn av de kontinuerlige målingene.

MÅLINGENS REKKEVIDDE OG N∅YAKTIGHET

Målerekkevidden for Leica Geovid HD-B er på inntil ±1825m/2000yds. Maksimal rekkevidde oppnås ved godt reflekterende målobjekter og en visuell synsvidde på ca. 10 km / 6.2 engelske mil.

Merk:

Til sikker registrering av objekter i stor avstand anbefaler vi at kikkerten enten holdes svært rolig og / eller å legge den ned på et underlag.

Målerekkevidden influeres av de følgende faktorene:

Rekkevidde større	mindre
Farge	hvit sort
Vinkel til objektivet	loddrett spiss
Objektstørrelse	stort lite
Sollys	lite (skyet)	sterkt (middagssol)
Atmosfærisk	klar disig
Betingelser objektstruktur	homogen (husvegg)	inhomogen (busk, tre)

Ved solskinn og god sikt gjelder følgende rekkevidde eller nøyaktigheter:

Rekkevidde	ca. 10m/yds til 1825m/2000yds
Nøyaktighet	ca. ±1m/yd til 500m/ydsca. ± 2m/yds til 1000m/ydsca. ± 0,5% over 1000m/1000yds

INDIKERING AV ATMOSFÆRISKE BETINGELSER

For å oppnå en nøyaktig beregning av treffpunktposisjonen (se følgende avsnitt) beregner din Leica Geovid HD-B ytterligere tre viktige informasjoner mens den måler avstanden: Apparatets helling, temperaturen og lufttrykket. De respektive verdiene kan du til enhver tid få vist.

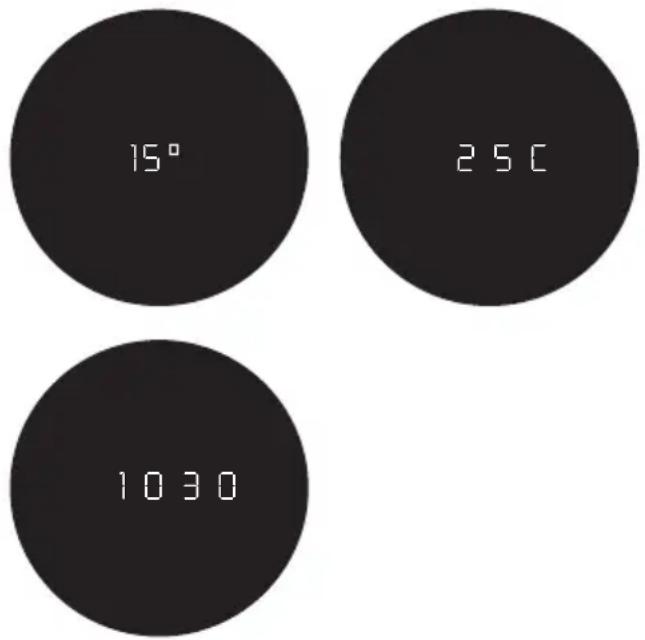

Trykk kort en gang på hjelpe-/menyknappen (8).

- Målmerket vises et kort øyeblikk (dersom ikke avstandsmålingen allerede var slått på). Deretter vises følgende verdier etter hverandre i stedet for avstanden, hver i ca. 2 sekunder:

• hellingsvinkelen
• temperaturen
• lufttrykket

Merk:

Når huset til din Leica Geovid HD-B eksempelvis har vært oppbevart innendørs og tas med ut i været og derfor først har en temperatur som er tydelig forskjellig fra omgivelsestemperaturen, så kan det ta inntil 30 minutter før den innvendige måleføleren kan beregne den korrekte omgivelsestemperaturen igjen.

FASTLEGGELSE AV DEN BALLISTISKE KURVEN

For å tilpasse beregningen av den ekvivalente horisontale avstanden (EHR, se side 172), holdepunktet (HOLD, se side 172) eller siktejusteringen (NOR, se side 173) til de forskjellige kalibrene, prosjektiltypene og -vektene, kan du velge mellom 12 forskjellige ballistikkurver.

Til dette finner du i vedlegget 6 tabeller, tre forskjellige hver for innskytningsavstander i meter og i yards. Søk den ballistiske kurven i tabellen som tilsvarer innstilt innskytningsavstand, som ligger nærmest oppgavene fra immunisjonsprodusenten når det gjelder treffpunktposisjonen.

Eksempel:

Våpenet er innstilt på 100 meter med den tilhørende målkikkerten, altså gjelder tabell 1. Som treffpunktposisjon for anvendt immunisjon angir immunisjonsprodusenten 15,0cm på 200m. I den respektive spalten tilsvarer det helst verdien 14,5cm i linje EU7 – dette er altså den passende ballistiske kurven.

Merk:

Ved anvendelse av den ballistiske funksjonen til din Leica Geovid HD-B fremfor alt på avstander >300m / 300 yards, anbefaler vi å finne frem til din immunisjons ballistiske data vha. praktiske forsøk, slik at du kan velge den tilsvarende passende kurven.

INNSTILLING AV DEN BALLISTISKE KURVEN

1. Trykk på hoved- / utløserknappen (7).

• Displayet skifter over til
- US1 eller
- EU

1. Ved å trykke kort på hoved-/ utløserknappen flere ganger, velger du ønsket ballistisk kurve, dvs.

- US1 til US2 eller

- EU1 til EU2 eller, dersom du ønsker avstandsvisningen uten visning av treffpunkt-korreksjon (ABC)

- OFF.

1. Lagre innstillingen med et kort trykk på hjelpe- / menyknappen.

- Den lagrede innstilling lyser kontinuerlig i 4s som bekreftelse, deretter skifter displayet først til AbC og slukner deretter, dersom ingen ytterligere aksjon følger.

Når en ballistisk kurve er innstilt, bli det etter hver avstandsmåling først vist avstandsverdien i 2s, deretter den beregnede korreksjonsverdien i 6s.

INNSTILLING AV INNSKYTNINGSAVSTANDEN

1. Trykk kort to ganger på hjelpe-/ menyknappen (<2s).

• Displayet skifter via FLL til 5d.

1. Ved å trykke flere ganger på hoved-/utløserknappen (7), velger du nå den ønskede innskytningsavstanden.

2. 100 [m],

3. 200 [m], eller
4. GEE [m], eller
5. 100 [y], eller
6. 200 [y], eller

7. 300 [y].

8. Lagre innstillingen med et kort trykk på hjelpe-/menyknappen.

- Den lagrede innstilling lyser kontinuerlig i 4s som bekreftelse, deretter skifter displayet først til ABC og slukner til slutt

VISNING AV DEN INNSTILTE BALLISTISKE KURVEN OG INNSKYTNINGSAVSTANDEN

Dersom du ønsker å kontrollere innstillingene dine, f. eks. på grunn av en forandret jaktsituasjon eller en lengre tid mellom bruken, kan du få vist de 3 verdiene raskt, og når som helst du måtte ønske det.

Trykk kort to ganger på hjelpe-/menyknappen (8) for å gjøre dette.

- Nedenfor målmerket vises (evt. i stedet for avstanden) den innstilte ballistiske kurven

• etter hverandre i ca. 2s
• den innstilte innskytningsavstanden
• den innstilte ballistiske utgangsverdien

BALLISTISKE FILFORMATER (ABC®)

Funksjonen Advanced Ballistic Compensation (ABC) til din Leica Geovid HD-B gjør det mulig for deg etter ønske å få vist en av de følgende tre ballistiske verdiene etter at du har målt avstanden:

• den ekvivalente horizontale avstanden(+)
• det respektive holdepunktet(HOLD)
• antall nødvendige klikker på sikte-hurtigjusteringen

• Vennligst merk at nettopp ved store avstander tiltar innflytelsen fra alle ballistisk relevante innvirkningsfaktorer tydelig, og det kan oppstå vesentlige avvik. De viste ballistiske verdiene er derfor uttrykkelig å forstå som hjelpemiddel!
• Uavhengig av bruken av denne informasjonen, er vurderingen av den jaktmessige situasjonen til enhver tid ditt eget ansvar!

DEN EKVIVALENTE HORIZONTALE AVSTANDEN

Skudd mot mål som ligger høyere eller lavere er gjenstand for endrede ballistiske betingelser. De krever derfor at det anvendes den ekvivalente horisontale avstanden (Equivalent Horizontal Range) som avviker fra den faktiske avstanden til målet (eventuelt tydelig).

Merk:

Også horisontale EHr-målinger kan føre til verdier som avviker fra «normal» målt avstand, hvis eksempelvis temperatur og / eller lufttrykk avviker fra de innprogrammerte gjennomsnittsverdiene.

HOLDEpUNKTET

Som holdepunkt betegnes det punktet som det siktes mot med våpenet stedet for det egentlige målpunktet for å utligne avviket som forårsakes av prosjektilets bane (f.eks. ved bruk av klassiske jaktsikter).

Takket være visningen av holdepunktet, kan din Leica Leica Geovid HD-B være en verdifull hjelp for å plassere så presise skudd som mulig ved jakten.

Grunnlag for beregningen er ved siden av avstanden de rammebetingelsene som ble nevnt i forrige avsnitt og den ballistiske kurven du har valgt.

Merk:

Vist holdepunktverdi / adapterverdi utgis alltid med referanse til avstanden til målet.

Eksempel: Hvis det vises 300m 30, må du holde på objektivet 30cm høyere enn det som ville være tilfelle uten korreksjon.

TREFFpUNKT-KORREKSJON VHA ELEVASJONSJUSTERING (Klikk-/MoA-justering)

Avvik ved treffpunktposisjonen kan kompenseres vha. en tilsvarende justering av siktet på ditt kikkertsikte. Din Leica Geovid HD-B kan – idet det tas høyde for målt avstand, prosjektilets skytebane og den innstilte innskytningsavstanden(se side 170) – vise deg justeringene som er nødvendige til dette, dvs. den viser deg antall klikk for hvert tilfelle.

For forskjellige elevasjoner kan du her fastlegge om klikktrinnene

• skal vises på grunnlag av den MOA-inndelingen (Minutes Of Angle) som er vanlig internasjonalt, eller
• om den skal vises i graderinger på 5 eller 10 centimeter.

INNSTILLINGER OG VALG AV BALLISTISKE FILFORMATER

Begynn med skritt 1., dersom du ennå ikke har hentet opp menystyringen eller med skritt 3., dersom du først allerede hadde fastlagt innskytningsavstanden og display ABC ennå blinker.

1. Trykk lenge (≥2s) på hjelpe-/menyknappen (8).

• Nå vises. EU.

1. Trykk kort tre ganger på hjelpe-/ menyknappen (<2s).

• Displayet skifter viaALL og SID til ABC.

1. Ved å trykke flere ganger på hoved-/utløserknappen (7), velger du nå den ønskede ballistiske innstillingen.

2. EUI eller

3. HOLD eller
4. H(1MOA) eller
5. 1-3(1/3MOA) eller
6. 1-4 ( 14 MOA) eller

7. 10
   -5

8. Lagre innstillingen med et kort trykk på hjelpe- / menyknappen.

- Den lagrede innstilling lyser kontinuerlig i 4s som bekreftelse, deretter slukner displayet.

VISNING OG KONTROLL AV DE INNSTILTE BALLISTISKE pARAMETRENE

Dersom du ønsker å kontrollere innstillingene, kan du när som helst få vist verdiene.

Trykk kort to ganger på hjelpe-/menyknappen (8) for å gjøre dette.

• Nedenfor målmerket vises (evt. i stedet for avstanden) den innstilte ballistiske kurven
• etter hverandre i ca. 2s (se side 169)
• den innstilte innskytningsavstanden (se side 170)
• den innstilte ballistiske utgangsverdien (se side 171)

Ved utkopling av alle ballistiske funksjoner (BALL =

OFF) vises kun innstillingen US eller EU.

ANVENDELSE AV YTTERLIGERE BALLISTISKE KURVER

Dersom den planlagte kombinasjonen av våken / prosjektil ikke allerede er dekket av en av de 2 x 12 innprogrammerte ballistiske kurvene, kan du også anvende egne, individuelle ballistiske kurver med din Leica Geovid HD-B. Disse regnes først nøyaktig ut på grunnlag av de laboreringsdataene, som kaliber, prosjektilvekt etc. som du har fastlagt online, overføres til det medleverte Micro-SD minnekortet, slik at det til slutt kan hentes opp i kikkerten etter at kortet har blitt satt inn.

Dette skjer i tre skritt:

A. Beregning og overføring av ønsket ballistisk kurve til minnekortet.

• en beskrivelse for innlesning av nødvendig informasjon / nødvendige verdier til beregning av en ballistisk kurve
• den tilsvarende innlesningsmasken
• en beskrivelse av hvordan man laster ned, dvs. hvordan du overfører den ballistiske kurven som har blitt regnet ut på minnekortet

B. Innsetting av minnekortet i kikkerten

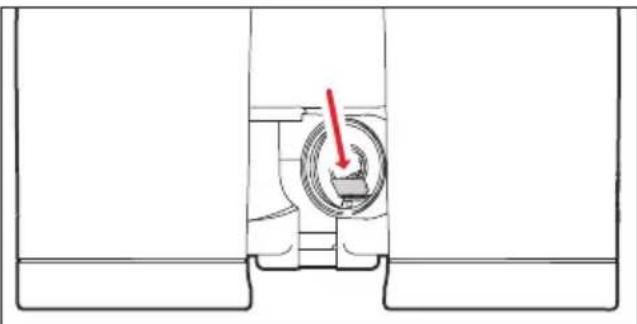

Minnekortsjakten (13) befinner seg i batterirommet (12) og er på denne måten beskyttet mot smuss og inntrenging av vann.

1. Åpne lokket (11) til batterirommet (12) idet du dreier det moturs, f.eks. med en mynt.

2. Ta ut batteriet.

3. Skyv minnekortet inn i sjakten med kontaktene fremover og idet det er vendt nedover inntil du føler at det smekker i lås.

4. Legg batteriet inn med dens plusskontakt fremme (i samsvar med merkingen i batterirommet).

5. Steng dekselet igjen ved å vri det medurs. For å ta ut minnekortet, går du frem i omvendt rekkefølge. Anvend den medleverte pinsetten.

C. Nedlasting av den ballistiske kurven fra minnekortet Dersom det er satt et minnekort som inneholder en ballistisk kurve inn i kikkerten, kan denne hentes opp på samme måte som beskrives i avsnitt «Innstilling av den ballistiske kurven» på side 169.

- Etter å ha trykket på hoved- / utløserknappen (7) vises i dette tilfellet som første Cord: Som advarsel vises i stedet:

- Errl dersom Sid-menyen hentes opp, men deretter minnekortet blir tatt ut eller dersom kortet er defekt eller uleselig. I dette tilfellet slukker også Cord.

- Err2 dersom ingen ballistisk kurve befinner seg på minnekortet

- Err3 dersom den ballistiske kurven på minnekortet ikke inneholder korrekte data

Videre fremgangsmåte tilsvarer nøyaktig den som er beskrevet for fast innprogrammerte ballistiske kurver.

Merk:

Selv om det er satt inn et minnekort, kan man när som helst stille inn en av de fast innprogrammerte ballistiske kurvene. Vennligst kontroller derfor alltid innstillingene dine.

Merk:

• Av sikkerhetsgrunner, dvs. for å utelukke forvekslinger, kan alltid kun en ballistisk kurve lagres på kortet.
• Ved anvendelse av ballistiske kurver fra minnekortet vises avstander på inntil 925m/1000yds.
• Tilbudet på MicroSD-kort er så stort at Leica Camera AG ikke kan kontrollere samtlige tilgjengelige typer med hensyn til deres kompatibilitet og kvalitet. Derfor anbefaler vi f.eks. «MicroSDHC™» -kortene fra den førende merkeprodusenten «SanDisk».
• Ved bruk av andre typer kort er riktignok ikke en skade på kikkerten eller kortet å vente, men da spesielt såkalte «no-name» kort delvis ikke overholder standardene for MicroSD kort, kan Leica Camera AG ikke overta noen funksjonsgaranti.

pLEIE / RENGJ∅RING

Det er ikke nødvendig med noen spesiell pleie av din Leica Geovid HD-B. Grove smusspartikler, som f.eks. sand, kan fjernes med en hårpensel eller blåses bort. Fingeravtrykk og lignende på objektiv- og okularlinser kan rengjøres på forhånd med en fuktig klut, deretter tørker man av med mykt, rent skinn eller en støvfri klut.

Viktig:

Ikke påfør for sterkt trykk når du tørker av linseoverflater som er svært skitne. Herdingen er riktignok slitesterk, men sand eller saltkrystaller kan likevel føre til skade.

Huset bør kun rengjøres med en fuktig skinnklut. Dersom det anvendes tørre kluter, består det fare for statisk oppladning. Det må ikke brukes alkohol og andre kjemiske løsninger til rengjøring av optikken eller huset.

Hver Leica Geovid HD-B er ved siden av typebetegnelser utstyrt med et eget serienummer. For sikkerhets skyld bør du notere dette nummeret i papirene dine.

OBS!

Apparatet må under ingen omstendigheter åpnes!

RESERVEDELER

Dersom du noen gang skulle trenge reservedeler til din LEICA Geovid HD-B, som eksempelvis øyemusling eller okularbeskyttelsesdeksel, så henvend deg til vår kundeservice eller til din nasjonale Leica representant (se garantikortet når det gjelder adresser).

HVA SKAL MAN GJ∅RE DERSOM ...

Feil Årsak Utbedring
Under iakttakingen oppnås det ikke et sirkelrundt bilde.	a. Seerens pupill ligger ikke i okularets utgangspupill.b. ∅yemuslingens posisjon samsvarer ikke med riktig bruk med og uten brille.	a. Korriger øyeposisjonen.b. Korreksjon av tilpasningen:Brillebrukere vrenger ned øyemuslingen, ved iakttakelse uten brille holdes den stående opp (s. side 162).
Visningen er uskarp Dioptrikompensasjonen er ikke nøyaktig Utfør dioptrikompensasjonen på nytt(se side 163)
Ved måling av avstand dukker visningen «- - -» opp	a. Måleområdet er over- eller underskredetb. Objektets refleksjonsgrad er ikke tilstrekkeligc. Omgivelsesforholdene er dårlige (synsvidde etc.)	Ta hensyn til informasjonen som gjelder måleområdet (se side 165)
Displayet blinker eller ingen måling er mulig	Batteriet er tomt Skift ut batteriet (se side 160)
Meldingen «Err» vises	Feil i forbindelse med anvendelsen av minnekortet	Kontroller om- det anvendte minnekortet er i orden- om dataene som er lagret der er i ordenYtterligere detaljer i denne forbindelsen finner du på sidene 174

TEKNISKE DATA

Forstørrelse	8x 10x
Objektivdiameter	42mm
Utgangspupill	5,2mm / ^13/_64 " 4,2mm /	^11/_64 "
Demringstall	18,3 20,5
Geometrisk lysstyrke	27,5 17,6
Synsfelt (på 1000m) / objektiv synsvinkel	ca.128m /142yds / 7,3° ca. 113m /125yds / 6,5°
Avstand utgangspupill	18mm / 45/64" 16mm / 25/32"
Etterinnstillingsgrense	ca. 5m/yds
Prisme type	Perger-prisma
Coating på linser på prismer	High Durable Coating (HDC ^TM ) og hydrofob Aqua-Dura coating på de utvendige linsene, fasekorreksjonsbelegg P40 ±4dpt.
Dioptrikompensasjon
∅yemuslinger	Justerbar ved å dreie, og derfor egnet for brillebrukere, 4 läsetrinn, avtakbare for enkel rengjøring
∅yenavstand	justerbar, 56 - 74mm/ 27/32" - 229/32"
Funksjonstemperatur	Elektrisk system: -20 °C/-4 °F til 55 °C/131 °F, mekanikk: -30/-22 ° til 55 °C/131 °F
Lagertemperatur	-40 til 85 °C / -40 til 185 °F
Vanntetthet	trykkvanntett inntil 5m / yds vanndybde
Hus- / chassismaterial	Magnesium-trykkstøpt, håndterlig gummiarmering
Rekkevidde	ca. 10m/yds - 1825m/2000yds
Målenøyaktighet	ca. ±1m/y til 500m/yds / ca. ± 2m/yds til 1000m/yds / ca. ± 0,5 % over 1000m/1000yds
Display / måleenhet	LED med 4 sifre / etter valg i yards / inches eller i meter / centimeter
Batteri	3V/ litium-rundcelle type CR2
Batteriets brukstid	ca. 2000 målinger ved 20 °C / /68 °F
Laser	usynlig, øyesikker ifølge EN og FDA klasse 1
Laserstråle-avvik	ca. 0,5 x 2mrad
Maksimum målevarighet	ca. 0,9s
Mål (B x H x D)	ca. 127 x 81 x 177mm /
Vekt (med batteri)	ca. 950g

LEICA AKADEMIE

I de forskjellige seminarene lærer deltakerne på en praksisorientert og tidsriktig måte om Leica sin verdiverden og fascinasjonen av en sikker og fagmessig omgang med Leica produktene. Kursinnholdet er brukerorientert og tilbyr en hel mengde impulser og ideer, informasjon og råd når det gjelder den praktiske omgangen med produktene. Nærmere opplysninger om det aktuelle seminarprogrammet får du hos:

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11

D 35606 Solms

Tlf: [phone]

Fax: [phone]

[e-mail]

LEICA INFOTJENESTE

Anvendelsestekniske spørsmål som gjelder Leica programmet besvares deg skriftlig, over telefonen, via telefax eller pr. e-post av Leica informasjonstjeneste:

Leica Camera AG

Customer Care

Produkt Support

Gewerbepark 8

35606 Solms

Tlf: [phone]

Fax: [phone]

[e-mail]

LEICA KUNDESERVICE

Til vedlikehold av ditt Leica utstyr samt i tilfelle av skade står vår Customer Service Care avdelingen hos Leica Camera AG eller reparasjonstjenesten til en nasjonal Leica-representant til disposisjon (se garantikortet når det gjelder liste over adresser).

Leica Camera AG

Customer Care

• I tabellene 1, 2 og 3 er avstandene angitt i meter, korreksjonene for holdepunkt er angitt i centimeter, mens de i tabellene 4 og 5 er angitt i yards og inches.

• Alle verdier gjelder for:

• et lufttrykk på 1013mbar

• en temperatur på 20°C
• horisontale skudd

Примечания:
