Produkttype	Feiemaskin (gulvvasker)
Merke	Kärcher
Modell	B 90 R
Arbeidsbredde	550 / 650 / 750 mm (avhengig av versjon R/D)
Børstediameter	105 / 315 mm (R55/R65/R75) eller 105/365/410 mm (D55/D65/D75)
Maks. kjørehastighet	6 km/t
Maks. tillatt stigning	10 %
Teoretisk rengjørbart areal	3300 / 3900 / 4500 m²/t (avhengig av bredde)
Volum rentvannstank / skittenvannstank	90 l / 90 l
Avfallsbeholder (R-hode)	5 / 6 / 7 l (avhengig av bredde)
Maks. totalvekt	460 kg
Transportvekt (med batteri 180 Ah)	309 kg
Nominell spenning	24 V
Batterikapasitet	180 Ah (240 Ah som tilvalg)
Gjennomsnittlig opptatt effekt	2200 W
Trekkraftmotor effekt	600 W
Sugemotor effekt	750 W (R55/R65/R75) eller 550 W (D55/D65/D75)
Børstemotor effekt	2 x 600 W
Lydtrykknivå (LpA)	69 dB(A)
Total vibrasjonsverdi	< 2,5 m/s²
Mål (L x B x H)	1450 x 720-810 x 1180 mm
Hovedfunksjoner	Våtrengjøring, suging, polering, skrubbing, dosering av rengjøringsmiddel
Sikkerhetsinnretninger	Nødstoppknapp, setebryter, parkeringsbrems
Rutinemessig vedlikehold	Tømming av skittent vann, rengjøring av filtre, batterilading, utskifting av børster/lepper
Reservedeler	Kun originale Kärcher tilbehør og deler
Garanti	I henhold til landets betingelser, via forhandler eller autorisert service

Ofte stilte spørsmål - B 90 R Kärcher

Hvilke gulvtyper kan jeg rengjøre med Kärcher B 90 R?

Denne feiemaskinen passer for flate gulv som ikke er følsomme for fuktighet eller polering, som fliser, PVC, linoleum eller granitt. Den er beregnet for profesjonell innendørs bruk.

Hvordan tømmer jeg skittentvanntanken?

Ta tømmeslangen ut av holderen, senk den over en oppsamler og åpne doseenheten. Etter tømming, skyll tanken med rent vann.

Hva er maksimal stigning maskinen kan kjøre i?

Maksimal tillatt stigning er 10 % i kjøreretningen. Overskrid aldri denne helningen for å unngå veltefare.

Hvordan skifter jeg børstene?

Løft rengjøringshodet. For børsteruller, fjern avtagerleppen og lagerdekselet, og skift rullen. For børsteskiver, trykk på skiftepedalen og trekk skiven ut til siden.

Hva gjør jeg hvis skjermen viser 'E: Nødstoppknapp trykket !?!'?

Drei nødstoppknappen for å låse den opp, sett nøkkelbryteren på '0', vent til skjermen slukker, og sett den deretter tilbake på '1'.

Hvilket batteri bruker B 90 R og hvordan lader jeg det?

Maskinen bruker et 24 V batteri (180 Ah eller 240 Ah som tilvalg). For å lade, vipp setet fremover, koble laderen til stikkontakten og batteriet. Ladetiden er omtrent 10 til 12 timer.

Kan jeg bruke andre rengjøringsmidler enn de anbefalte?

Bruk kun anbefalte rengjøringsmidler fra Kärcher (f.eks. RM 746, RM 780). Bruk av uegnede produkter kan skade apparatet og utgjøre sikkerhetsrisiko.

Hvordan justerer jeg børstenes anpressetrykk?

På Adv.-versjonene, bruk anpressetrykkspaken som sitter nær rengjøringshodet. Senk spaken for å redusere trykket og løft den for å øke trykket.

Hva gjør jeg hvis sugeeffekten avtar?

Kontroller at skittentvanntanken ikke er full, rengjør plissefilteret, sugeleppene og slangene. Sørg for at sugestangen er riktig innstilt.

Hvor finner jeg reservedeler?

Originale reservedeler er tilgjengelige via Kärcher kundeservice eller på nettsiden www.kaercher.com (Service-meny). Bruk alltid originale deler for å sikre sikkerhet og ytelse.

BRUKSANVISNING B 90 R Kärcher

Pleje og vedligeholdelse ..... DA 5

Tekniske data .... DA 8

Tilbehør og reservedele. ..... DA 8

Garanti. DA 8

EU-overensstemmelses-erklæ-

ring. DA 8

→ Sæt batteristikket i.

Maksimale batterimål

→ Kør langsomt i sving.

→ Åbn operatørmenen ved at dreje info-knappen.

Hvis inforbutton drejes kan følgende informationer vises:

→ Fjern skivebørsterne fra børstehovedet.

Opbevaring

△FORSIGTIG

Pleje og vedligeholdelse

⚠️Fare

→ Aftøm og bortskaf snavsevand og resterende friskvand.

→ Fjern dækslet fra rensehovedet.

Fig 15, se omslagsside

→ Aftøm og bortskaf snavsevand og resterende friskvand.

Tilbehør og reservedele

EU-overensstemmelses- erklæring

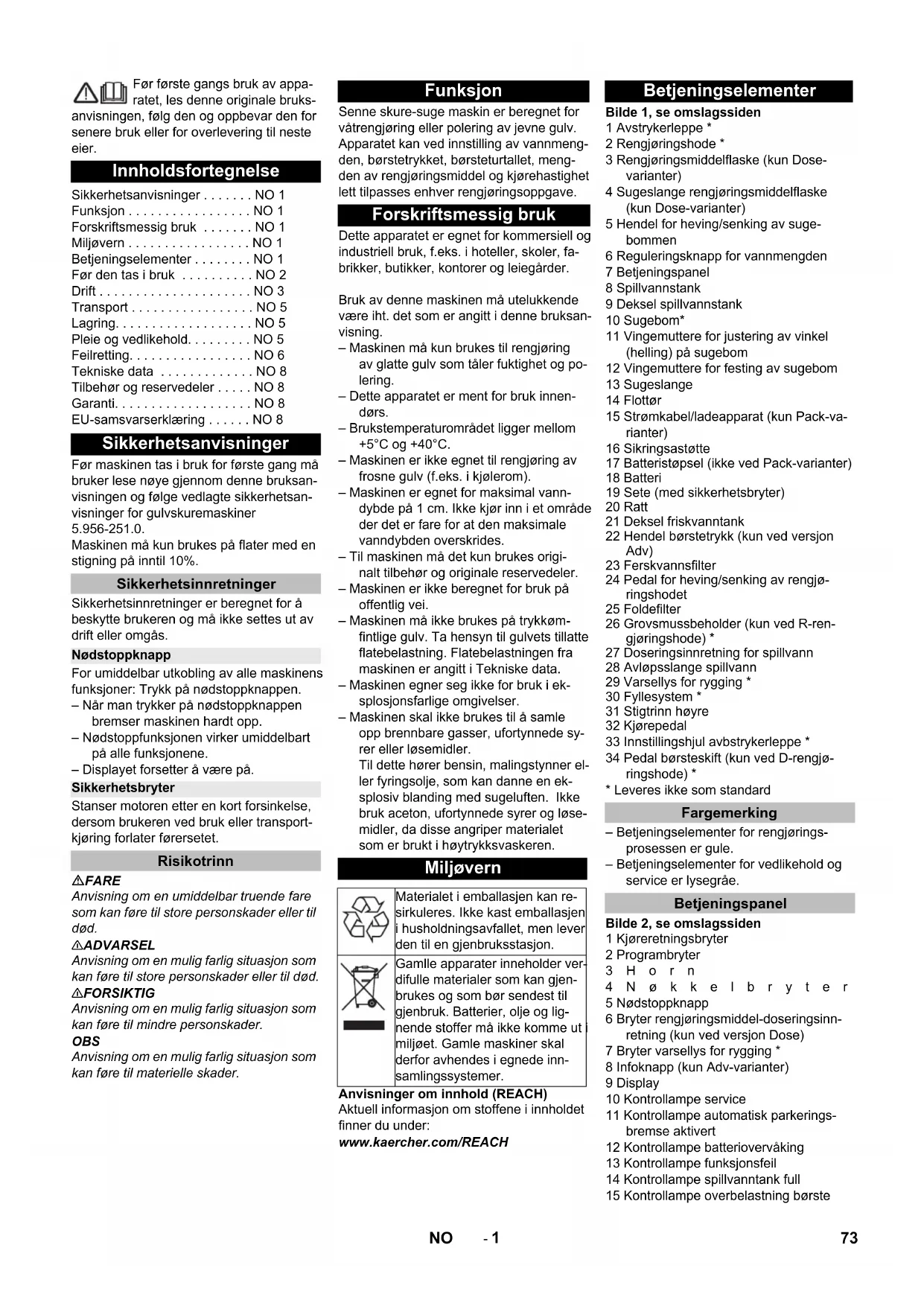

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger	NO 1
Funksjon	NO 1
Forskriftsmessig bruk	NO 1
Miljøvern	NO 1
Betjeningselementer	NO 1
Før den tas i bruk	NO 2
Drift	NO 3
Transport	NO 5
Lagring	NO 5
Pleie og vedlikehold	NO 5
Feilretting	NO 6
Tekniske data	NO 8
Tilbehør og reservedeler	NO 8
Garanti	NO 8
EU-samsvarserklæring	NO 8

Før maskinen tas i bruk for første gang må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner 5.956-251.0. Maskinen må kun brukes på flater med en stigning på inntil 10%.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Nødstoppknapp

For umiddelbar utkobling av alle maskinens funksjoner: Trykk på nødstoppknappen.

– Når man trykker på nødstoppknappen bremser maskinen hardt opp.

– Nødstoppfunksjonen virker umiddelbart på alle funksjonene.

– Displayet forsetter å være på.

Sikkerhetsbryter

Stanser motoren etter en kort forsinkelse, dersom brukeren ved bruk eller transportkjøring forlater førersetet.

Risikotrinn

⚠️FARE

Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Funksjon

Senne skure-suge maskin er beregnet for våtrengjøring eller polering av jevne gulv. Apparatet kan ved innstilling av vannmengden, børstetrykket, børsteturtallet, mengden av rengjøringsmiddel og kjørehastighet lett tilpasses enhver rengjøringsoppgave.

Forskriftsmessig bruk

Dette apparatet er egnet for kommersiell og industriell bruk, f.eks. i hoteller, skoler, fabrikker, butikker, kontorer og leiegårder.

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

- Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering.

– Dette apparatet er ment for bruk innendørs.

- Brukstemperaturområdet ligger mellom +5°C og +40°C.

- Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom).

- Maskinen er egnet for maksimal vanndybde på 1 cm. Ikke kjør inn i et område der det er fare for at den maksimale vanndybden overskrides.

– Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.

- Maskinen er ikke beregnet for bruk på offentlig vei.

– Maskinen må ikke brukes på trykkømfintlige gulv. Ta hensyn til gulvets tillatte flatebelastning. Flatebelastningen fra maskinen er angitt i Tekniske data.

- Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser.

- Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede syrer eller løsemidler.

Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

Miljøvern

Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den til en gjenbruksstasjon.

Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lignende stoffer må ikke komme ut miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

3 Rengjøringsmiddelflaske (kun Dosevarianter)

4 Sugeslange rengjøringsmiddelflaske (kun Dose-varianter)

5 Hendel for heving/senking av sugebommen

11 Vingemuttere for justering av vinkel (helling) på sugebom

12 Vingemuttere for festing av sugebom

13 Sugeslange

14 Flottør

15 Strømkabel/ladeapparat (kun Pack-varianter)

16 Sikringsastøtte

17 Batteristøpsel (ikke ved Pack-varianter)

18 Batteri

19 Sete (med sikkerhetsbryter)

20 Ratt

21 Deksel friskvanntank

22 Hendel børstetrykk (kun ved versjon Adv)

23 Ferskvannsfilter

24 Pedal for heving/senking av rengjø-ringshodet

25 Foldefilter

26 Grovsmussbeholder (kun ved R-ren-gjøringshode) *

27 Doseringsinnretning for spillvann

28 Avløpsslange spillvann

29 Varsellys for rygging *

30 Fyllesystem *

31 Stigtrinn høyre

32 Kjørepedal

33 Innstillingshjul avbstrykerleppe *

34 Pedal børsteskift (kun ved D-rengjø-ringshode) *

- Betjeningselementer for rengjøringsprosessen er gule.

– Betjeningselementer for vedlikehold og service er lysegråe.

Betjeningspanel

1 Kjøreretningsbryter

2 Programbryter

3 H o r n

4 N ø k k e l b r y t e r

5 Nødstoppknapp

6 Bryter rengjøringsmiddel-doseringsinnretning (kun ved versjon Dose)

7 Bryter varsellys for rygging *

8 Infoknapp (kun Adv-varianter)

9 Display

10 Kontrollampe service

11 Kontrollampe automatisk parkeringsbremse aktivert

12 Kontrollampe batteriovervåking

13 Kontrollampe funksjonsfeil

14 Kontrollampe spillvanntank full

15 Kontrollampe overbelastning børste

Før den tas i bruk

Batterier

Følg anvisningene på batteriet, i bruksanvisningen og i maskinbruksanvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røy-king er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshändtering

legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon.

Fare for personskader. Pass på at sår aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

Innsetting og tilkobling av batterier

På "Pack" versjonen er batteriene allerede montert

→ Sving setet frem.

De to batteritypene plasseres forskjellig i de ulike anordningene i maskinen.

Anordning A (figur 3A) 180 Ah

Fare for skade. Pass på riktig polaritet.

→ Smør batteripolene med kontaktfett.

→ Løft sikringsstøtten og sving setet ned.

OBS

Fare for skade ved dyp utladning. Lad opp batteriene før maskinen tas i bruk.

Lading av batterier

Merknad:

Maskinen har en utladingsbeskyttelse, dvs. at hvis det minimumsgrensen for kapasitet nås, er kjørefunksjon og evt. lys det eneste som kan kobles inn. Batteriladingstilstandsanvisningen på betjeningspanelet vil i så fall lyse rødt.

→ Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring.

Merknad:

Ved bruk av andre batterier (f. eks. fra andre produsenter) må utladingsbeskyttelsen for det enkelte batteri innstilles av en servicemontør fra Kärcher.

⚠️FARE

Fare for skade fra elektrisk støt. Vær oppmerksom for strømledningsnett og sikring-se "Ladeapparat".

Ladeapparatet må kun brukes i tørre rom med tilstrekkelig ventilasjon!

Merknad:

Ladetiden er gjennomsnittlig ca. 10-12 timer. Den anbefalte batteriladeren (som passer til maskinens batterier) er elektronisk styrt og avslutter ladeprosessen automatisk.

⚠️FARE

Eksplosjonsfare. Lading av våtbatterier må kun foretas med setet svingt opp.

"Pack"-varianter

→ Sving setet opp.

→ Ta strømledningen ut av holderen og sett den i stikkontakten. I displayet vises ladetilstanden av batteriene.

Merknad:

Ved lading blokkeres alle rengjørings- og kjørefunksjoner. Funksjonene er sperret til det er gått en minimum ladetid på 90 minutter og støpselet er trukket ut igjen.

→ Etter ladeprosessen trekkes støpselet ut og legges i holderen på apparatet.

Varianter uten innebygget lader.

→ Sving setet opp.
→ Trekk ut batterikontakten og koble den til ladekabelen.
→ Koble batteriladeren til strømnettet og slå den på.
→ Etter ladeprosessen, slå av laderen og skill fra strømnettet.
→ Koble batterikabelen fra ladekabelen og koble den til maskinen igjen.

Vedlikeholdslette batterier (syrefylte batterier)

→ Etterfyll destillert vann en time før ladeprosessen avsluttes, pass på at syrenivået er riktig. Batteriene er merket for dette. Når ladingen er ferdig, skal alle cellene lage gassbobler.

ADVARSEL

Fare for skade!

– Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over.
- Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader skader på klær.
- Syresprut på hud eller klær må skylles av med store vannmengde umiddelbart.

OBS

Fare for skader!

• Det må kun brukes destillert eller avmineralisert vann (EN 50272-T3) til etterfylling på batteriene.
• Det må ikke brukes fremmede tilsetninger (säkalte forbedringsmidler), hvis ikke bortfaller garantien.

Anbefalte batterier, battereladere

	Bestillingsnr.
Batterisett 180 Ah, ved-likeholdsfri(4 batterier)	6.654-124.0
Batterisett 240 Ah, ved-likeholdsfri(4 batterier)	6.654-119.0
Lader, for vedlikeholds-frie batterier.	6.654-125.0

Maksimale mål for batteri

Anordning A B
Lengde 244 mm 312 mm
Bredde 190 mm 182 mm
Høyde 275 mm 365mm

Demontere batterier

→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Sving setet frem.
→ Ta ut batterikontakten.
→ Kabel kobles fra minuspolen på batteriet.
→ Koble fra de andre kablene fra batteriene.
→ Ta ut batterier.
→ Brukte batterier skal avhendes i henhold til gjeldende bestemmelser.

Lossing

Merknad:

Trykk på nødstoppknappen og sett nøkkelbryteren i posisjonen "0" for umiddelbar utkobling av alle funksjoner.

→ Fire av gulvbordene på pallen er festet med skruer. Løsne disse bordene.

→ Legg bordene på kanten av pallen. Plasser bordene slik at de passer til maskinens hjul og skru den fast.
→ I emballasjen er det lagt ved en bjelke som skal skyves under rampen som støtte.
→ Fjern trelistene fra hjulene.

→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett nøkkelbryteren på "1".
→ Betjen kjøreretningsbryteren og kjør maskinen langsomt ned fra rampen.
→ Sett nøkkelbryteren på "0" igjen.

Montere rengjøringshode

Montering av rengjøringshode er beskrevet i kapitlet "Vedlikeholdsarbeider".

Merknad:

Ved noen modeller er rengjøringshodet allerede montert.

Montering av børste

Montering av børster er beskrevet i kapitlet "Vedlikeholdsarbeider".

Montering av sugebom

Fare for personskader. Dersom det arbeides på steder der det er mulighet for at betjeningspersonalet kan bli truffet av fallende gjenstander, skal maskinen ikke benyttes uten beskyttelsestak mot fallende gjenstander.

Merknad:

Trykk på nødstoppknappen for umiddelbar utkobling av alle funksjoner.

Kontroller parkeringsbremsen

⚠️FARE

Ulykkesrisiko. Parkeringsbremsen funksjon må kontrolleres på flatt underlag før hver bruk.

→ Sett deg på setet.
→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett nøkkelbryteren på «1».
→ Velg kjøreretning.
→ Trykk kjørepedalen lett inn.
→ Bremsen må løsnes hørbart (kontrollampen for holdebremsen går ut på kontrollpulten). Maskinen må begynne å rulle lett på flat bakke. Hvis pedalen slippes løs, settes bremsen hørbart på. Hvis det som er beskrevet ovenfor ikke skjer, må maskinen settes ut av drift og kundeservice tilkalles.

Kjøring

⚠️FARE

Ulykkesrisiko. Gjør som følger hvis maskinens bremser ikke lenger fungerer:

Hvis maskinen ikke stanser på en rampe med en helling på 2% når kjørepedalen slippes, må man av sikkerhetsgrunner bare trykke på nødstoppknappen hvis man på forhånd har kontrollert at parkeringsbremsen mekaniske funksjon er i orden i forbindelse med oppstart.
→ Sett maskinen ut av drift när stillstand er nädd (på flatt underlag), og ta kontakt med kundeservice!
→ I tillegg skal vedlikeholdsinstruksjonene for bremser overholdes.

⚠️FARE

Veltefare ved for sterke stigninger.

→ Det må bare kjøres i stigninger på inntil 10% i kjøreretningen.
Veltefare ved hurtig kjøring i svinger.
Slingrefare ved väte gulv.
→ Kjøre langsomt i svinger.
Veltefare ved ustabilt underlag.
→ Maskinen må kun kjøres på faste underlag.

Veltefare ved for sterk sidehelling.

→ Det må bare kjøres stigninger på maksimalt 10% på tvers av kjøretretningen.

Kjøring

→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett deg i setet og sett nøkkelbryteren på "1".
→ Bestem kjøreretningen med kjøreretningsbryteren på betjeningspanelet.
→ Kjørehastigheten bestemmes ved betjening av kjørepedalen.
→ Stanse maskinen: Slipp kjørepedalen.

Merk:

Kjøreretningen kan også endres i fart. Slik kan en ved å kjøre flere ganger frem- og til-bake også polere veldig stumpe steder.

Display

Ved innkobling av apparatet vil følgende meldinger vises etter hverandre i displayet:

- "< SELVTEST >": Styringen utfører en selvtest.

• "Vann E----F" (ADV-varianter): Vannivå i rentvannstank (6 sekunder). "Std:xxxxhxxm+" (Classic-varianter): Driftstimer (6 sekunder)
• "Batteri: E----F": Ladenivået på batteriene.

Overbelastning

Ved overbelastning kobles kjøremotoren etter en viss tid ut. Det vises en feilmelding i displayet. Ved overoppheting i elektronikkstyringen kobles den aktuelle komponenten ut.

→ La maskinen kjøles ned i minst 15 minutter.
→ Sett nøkkelbryteren til "0", vent et øye-blikk og sett den til "1" igjen.

Påfylling av driftsmidler

Rengjøringsmiddel

OBS

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler.

Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer.

⚠FORSIKTIG

Følg sikkerhetsanvisninger på rengjøringsmiddelet.

Merknad:

Det må ikke brukes sterkt skummende rengjøringsmidler.

Anbefalte rengjøringsmidler:

Anvendelse Rengjø-	ringsmiddel
Vedlieholdsrengjøring av alle gulv som tåler vann	RM 746RM 780
Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt)	RM 755 es
Vedlikeholdsrengjøring og grunnrengjøring av industri-gulv	RM 69 ASF
Vedlikeholdsrengjøring og grunnrengjøring av kera-mikkfliser	RM 753

Vedlikeholdsrengjøring av fliser i baderom o.l.	RM 751
Rengjøring og desinfisering av baderom o.l.	RM 732
Stripping av alle alkalieholdige underlag (f.eks. PVC)	RM 752
Stripping av linoleumsgulv R	RM 754

Friskvann

→ Åpne dekselet på friskvanntanken.
→ Fyll på friskvann (maksimalt 60 °C) til 15 mm under overkanten på tanken.
→ Fyll på rengjøringsmiddel.

Merknad:

Dersom det først helles rengjøringsmiddel og deretter vann i rengjøringsmiddeltanken, kan dette føre til sterk skumdannelse.

→ Lukk dekselet på friskvanntanken.

Merknad:

Fyll friskvannstanken fullstendig opp før førstegangs bruk, for å avlufte vannledningssystemet.

Fyllingssystem (tilleggsutstyr)

→ Koble vannslange til tilkoblingsstssen på fyllingssystemet.
→ Åpne vannkranen.

Når maksimal fyllingsnivå er nädd, stopper den innebygde flottørventilen vanntilløpet.

→ Steng vanntilførselen.
→ Ta av vannslangen.

Doseringsinnretning (kun Dose-varianter)

Friskvannet tilsettes rengjøringsmiddel på veien til rengjøringshodet ved hjelp av en doseringsinnretning.

→ Sett flasken med rengjøringsmiddel i apparatet.
→ Skru av dekselet på flasken.
→ Sett sugeslangen fra doseringsinnretningen i flasken.

Merknad:

Det kan maksimalt doseres 3% rengjøringsmiddel med doseringsinnretningen. Ved høyere dosering må rengjøringsmiddelet tilsettes i ferskvannstanken.

OBS

Tilstoppingsfare fra inntørket rengjøringsmiddel ved tilsetting av rengjøringsmiddel i rentvannstanken ved Dose-varianter. Gjennomstrømningsmåler i doseringsinnretningen kan klebes fast pga. inntørket rengjøringsmiddel og hindre funksjon av doseringsinnretningen. Rentvannstanken og apparatet skal siden skylles med rent vann. For spyling, sett programvalgbryteren til rengjøringsprogram med vannpåføring. Sett vannmengde til høyeste verdi, sett dosering av rengjøringsmiddel til 0%

Merknad:

På displayet til maskinen er det en nivåindikator for ferskvann. Når friskvanntanken er tom stanser tilsettingen av rengjøringsmiddel. Rengjøringshodet fortsetter å arbeide uten at det tilføres væske.

Rengjøringsprogrammer

For kjøring til brukstedet.

2 Skuresuging

Våtrengjøring av gulvet og oppsuging av spillvann.

3 Våtskrubbing

Våtrengjøring av gulv og tid til å la ren-gjøringsmiddelet virke.

4 Støvsuging

Suge opp smuss.

5 Polering

Polering av gulv uten påføring av væske.

6 Skuresuging uten tilførsel av vann (poleringssuging)

Polerer gulvet uten væske og suger opp poleringsstøvet.

Merknad:

For å gjennomføre valgt program må i tillegg, avhengig av program, sugebommen og rengjøringshodet senkes ved hjelp av de respektive betjeningselementene.

Infoknapp (Adv-varianter)

Ved hjelp av infoknappen velger man menypunkter og foretar innstillinger.

– Ved å vri den mot høyre/venstre blar man fremover/bakover i menyen.

– Ved å trykke bekrefter man valg av innstilling.

Innstillinger (Adv-varianter)

I betjeningsmenyen foretar man innstillinger for de forskjellige rengjøringsprogrammene. Alt etter rengjøringsprogram kan det stilles inn et forskjellig antall parameter. Innstillingene utføres med infoknappen.

Betjeningsmeny

→ Tilbakestill N∅D-STOPP-tasten ved å dreie den.
→ Sett deg i setet og sett nøkkelbryteren på "1".
Displayet viser batterinivået og ferskvannsnivået.
→ Velg rengjøringsprogram.
→ Hent frem betjeningsmenyen ved å vri på infoknappen.
→ Velg den ønskede parameteren ved å vri på infoknappen.
→ Trykk på infoknappen - den innstilte verdien blinker.
→ Still inn parameter ved å vri på infoknappen.
→ Bekreft endreerde innstillinger ved å trykke på infoknappen eller vent til den innstilte verdien aktiveres automatisk.

Merknad:

Hvis den valgte parameteren ikke endres i løpet av 10 sekunder, kobler displayet tilbake til visning av batterinivå og friskvannivå. De samme rengjøringsparametrene kan stilles inn individuelt i hvert av rengjøringsprogrammene.

Alle innstillinger blir værende i minnet selv om strømmen kobles fra.

Innstillbare parametere

Innstillbare parametere	min:trinn:max	Bemerkning
Cleanspeed (mak-simal rengjørings-hastighet)	1:1:6 1=1	km/t,6=6 km/t
FACT (børstetur-tall)	-	P oWhisperFine
Vaccuum (sugeef-fekt)	-	LowHigh
Kun for Dose-varianter
Kjemi/Agent (rengjøringsmiddeldo-sering)	0,5 %:0,5%:3 %	-

Infomeny

→ Infobutton dreies til "Informasjonsmeny" vises i displayet.
→ Hent frem betjeningsmenyen ved å vri på infoknappen.

Ved å vri på infoknappen kan følgende informasjon vises:

Std:xxxxxhxxm+ DriftstimetellerMed løpemde teller vises "+" .
Vann E----F Vannivå	i rentvanns- tanken "C>" blinker dersom doseringspumpen er i drift (kun Dose-ver- sjon)
Hast.: xkm/t Hastighet	i øyeblik- ket
Alfred/Kärcher Produsent
B90R Dxx Apparatbeskrivelse
Prog.Vers. x.x Programmvareversjon
Avslutt infomeny Infom	menyen kan av- sluttes ved å trykke på infoknappen.

Innstilling av vannmengde

→ Innstill vannmengden i forhold til gulvbeleggets tilsmussing ved hjelp av reguleringsknappen.

Senke/heve rengjøringshode

Senke

→ Trykk ned og løsne bakre del av pedalen, slipp den så opp for å senke/heve rengjøringshodet. Børstedriften startes når rengjøringshodet er senket.

Løfte

→ Trykk ned og lås fremre del av pedalen for heve/senke rengjøringshodet.

Senke/heve sugebom

Senke

→ Hendel for løfte/senke sugebommen trekkes opp, trykkes utover og slippes helt ned. Sugingen startes när hendelen er nede.

Løfte

→ Hendel for løfte/senke sugebommen trekkes opp og settes i lås.

Innstilling av sugebom

Skråstilling

For å forbedre oppsugingsresultatet på fli-ser, kan sugebommen settes i en skråstil-ling på inntil 5°.

Justere børstetrykk (kun ved versjon Adv)

→ Hendel for børstetrykk løsnes ved å trykke til venstre, reguleres og trykkes til høyre for å låse igjen.
– Trykk ned hendelen: Minske børstetrykket.
– Trekk opp hendelen: ∅ke børstetrykk.

→ Still inn avstrykerleppene ved å vri på innstillingsrattet slik at avstrykerleppene berører bakken.
→ Drei innstillingsrattet videre nedover 1 ekstra omdreining.

Tømming av spillvannsbeholderen

Merknad:

Overløp spillvannstank. Når spillvanntanken er full, kobles sugeturbinen ut, og kontrollampen "Spillvanntank full" blinker. Alle driftsmodi med oppsuging er sperret i et minutt. Tøm spillvannstanken.

⚠FORSIKTIG

Ta hensyn til de lokale utslippsforskrifter.

→ Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk.

→ Tapp ut vannet ved å åpne doseringsinnretningen på tappeslangen.
→ Til slutt skylles bruktvannstanken med rent vann.

Tømming av ferskvannstanken

→ Filterkopp på filter for rentvann skrus av, la rentvannstanken renne tom.
→ Sett på plass filterkoppen igjen.

Tømme grovsmussbeholder (kun ved R-rengjøringshode) \*

→ Kontroller grovsmussbeholder. Grovsmussbeholderen tas ut og tømmes ved behov eller ved avsluttet arbeide.

Stans av driften

→ Vri tenningsnøkkelen til "0" og trekk den ut.
→ Sikre maskinen med klosser mot rulling.

Transport

⚠️FARE

Fare for personskade! Maskinen må ved kjøring til opplading ikke kjøres i hellinger som overstiger 10%. Kjør langsomt.

⚠FORSIKTIG

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Ved montert D-rengjøringshode.

→ Ta børsteskiven ut av børstehodet.

Lagring

△FORSIKTIG

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

→ Dette apparatet skal kun lagres innendørs.

→ Velg lagringssted slik at du tar hensyn til tillatt totalvekt av maskinen, for ikke å begrense lagringssikkerheten.

Pleie og vedlikehold

⚠️Fare

Fare for personskader. Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Trykk på nødstoppknappen.

Sett maskinen på en stabil, rett flate, og trekk ut batterikontakten.

ADVARSEL

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

Vedlikeholdsplan

Når jobben er gjort

OBS

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

→ Tapp brukt vann.

→ Kontroller foldefilter og rengjør ved behov.

→ Kun R-rengjøringshode: Ta ut grovsmussbeholderen og tøm den.

→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.

→ Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov.

→ Kontroller børster for ev. slitasje og skift ved behov.

→ Lade batteriet: Er ladetilstanden under 50 %, skal batteriet lades helt opp uten avbrudd. Er ladetilstanden over 50 %, skal batteriet lades opp kun dersom full driftsvarighet trengs ved neste bruk.

Ukentlig

→ Ved regelmessig bruk skal batteriet la- des opp helt og uten avbrudd minst en gang i uken.

Månedlig

→ Kontroller batteripolene for oksidasjon, og rengjør med børste ved behov og smør med polfett. Kontroller at forbindelseskablene sitter som de skal.
→ Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
→ Kontroller syrevekten på cellene på ikke-vedlikeholdsfrie batterier.
→ Rengjør børstetunnellen (kun R-rengjø-ringshode).

→ Trekk av vannfordelingslisten på rengjøringshodet og rengjør vannkanalen (kun R-rengjøringshode).
→ Skal apparatet ikke brukes over lengre tid, skal det kun settes bort med fulladet apparat. Batteriet skal lades helt opp på nytt minst en gang i måneden.

Årlig

→ Skifte pumpeslangen på doseringspumpen (kun Dose-varianter).
→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.

Vedlikeholdsarbeider

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din forhandler eller serviceverksted.

Skifting av sugelepper

→ Ta av sugebommen.
→ Skru ut stjernegrepskruene.

Montere D-rengjøringshode

→ Trykk ned pedal for senke/løfte rengjøringshodet.
→ Skyv ned rengjøringshodet under apparatet slik at slangen peker bakover. Skyv rengjøringshodet kun halveis under apparatet.

→ Ta av deksel på rengjøringshodet.

Figur 15, se omslagssiden

→ Koble strømledning på rengjøringsho- det til apparatet (samme farger skal stemme overens).
→ Sett på deksel og trykk det fast.
→ Skyv rengjøringshodet helt inn under apparatet.

Figur 16, se omslagssiden

→ Koble slangekoblingen på rengjøringshodet til slangen på apparatet.

Figur 17, se omslagssiden

→ Sett inn lasken i midten av rengjøringshodet mellom gaffelen i hendelen.
→ Rett inn hendelen for løfte/senke slik at hullene i hendelen og rengjøringshodet stemmer overens.
→ Sett holdestiften gjennom hullene og sving ned sikringsplaten.

Figur 18, se omslagssiden

→ Skyv sylinderstiften inn i hullet på trekkstangen.
→ Skyv trekkstangen med stift inn i föringen på rengjøringshodet helt ned, og la den gå i lås.
→ Gjenta prosessen med trekkstangen på motsatt side.

Montere R-rengjøringshode

→ Trykk ned pedal for senke/løfte rengjøringshodet.
→ Skyv ned rengjøringshodet under apparatet slik at slangen peker bakover. Skyv rengjøringshodet kun halveis under apparatet.

Figur 19, se omslagssiden

→ Trekk ut dekslet.

Figur 20, se omslagssiden

→ Koble strømledning på rengjøringsho- det til apparatet (samme farger skal stemme overens).
→ Skyv inn dekslet.
→ Skyv rengjøringshodet helt inn under apparatet.

Figur 16, se omslagssiden

→ Koble slangekoblingen på rengjøringshodet til slangen på apparatet.

Figur 21, se omslagssiden

→ Sett inn lasken i midten av rengjøringshodet mellom gaffelen i hendelen.
→ Rett inn hendelen for løfte/senke slik at hullene i hendelen og rengjøringshodet stemmer overens.
→ Sett holdestiften gjennom hullene og sving ned sikringsplaten.

Figur 22, se omslagssiden

→ Skyv sylinderstiften inn i hullet på trekkstangen.
→ Skyv trekkstangen inn i føringen på rengjøringshodet og helt ned.
→ Sett inn sikringsplaten og la den gå i lås.
→ Gjenta prosessen med trekkstangen på motsatt side.

Demontere D-rengjøringshode

Figur 23, se omslagssiden

→ Trykk inn sikringsplaten og swing trekkstangen opp.

Videre demontering skjer i motsatt rekkefølge av monteringen.

Demontere R-rengjøringshode

Videre demontering skjer i motsatt rekkefølge av monteringen.

Skifting av børstevalse

Figur 24, se omslagssiden

→ Hev rengjøringshodet.
→ Løsne läsingen på avstrykerleppe.
→ Sving ut avstrykerleppe.

Figur 25, se omslagssiden

→ Løsne låsingen på lagerdekselet.
→ Lagerdeksel trykkes ned og trekkes av.
→ Trekk ut børstevalse.
→ Sett inn ny børstevalse.
→ Fest lagerdeksel og avstrykerleppe i motsatt rekkefølge.
→ Gjenta det samme på den motsatte siden.

Skifting av skivebørster

→ Hev rengjøringshodet.
→ Pedal for børsteskifte trykkes ned over motstandspunktet.
→ Trekk ut skivebørster sidevies under rengjøringshodet.
→ Hold ny skivebørste under rengjøringshodet, trykk opp og la den gå i lås.

Skifte pumpeslange (kun Dose-versjon)

→ Skru av stigtrinn på høyre side og løft den sammen med kjørepedalen.

Figur 26, se omslagssiden

1 Husdeksel

2 Deksel

3 Slangeholder

4 Pumpeslange

5 R o t o r

→ Ta av husdekselet.
→ Ta av tildekningen.
→ Slangeholder med pumpeholder tas ut (for lettere å ta ut, drei rotoren for hånd).
→ Pumpeslange skiftes.
→ Doseringspumpen og apparatet gjøres driftsklar igjen i omvendt rekkefølge.

Frostbeskyttelse

Ved fare for frost:

→ Tøm rentvanns- og bruktvannstanken. Oppbevar maskinen på et frostfritt sted.

Feilretting

⚠️Fare

Fare for personskader. Sett nøkkelbryteren til "0" og ta ut nøkkelen før noe arbeid påbegynnes. Trykk på nødstoppknappen. Sett maskinen på en stabil, rett flate, og trekk ut batterikontakten.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.
Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling.

Skifting av sikringer

Merknad:

Defekte polsikringer må kun skiftes ut av kundeservice. Hvis disse sikringene er defekt, må bruksforhold og hele styringselektronikken kontrolleres av kundeservice.

Feilindikator

Dersom det vises feil i displayet, gå frem som følger:

→ Sett nøkkelbryteren i posisjonen "0" (slå av maskinen).
→ Vent til teksten på displayet er forsvun-net.
→ Sett nøkkelbryteren i stilling "1" igjen (starte maskinen). Ført når feilen oppstår på nytt må de egnede tiltak for å utbedre dem utføres i angitt rekkefølge. Nøkkelbryteren må være i posisjonen "0" og nødstoppknappen må være trykket inn.
→ Dersom feilen ikke lar seg rette, kontakt kundeservice og informer om feilmeldingen.

Merk:

Feilmeldinger som ikke er angitt i følgende tabell, angir feil som ikke kan løses av brukeren. I så fall, vennligst kontakt kundeservice.

Feil med anvisninger på displayet

Displayanvisning Å	Arsak Retting
E: Nödstopp er trykket !?!	Nødstoppknapp trykket ned.	Tilbakestill N∅D-STOPP-tasten ved å dreie den. Sett nøkkelbryteren i posisjonen "0". Vent til displayet slukker. Sett nøkkelbryteren på "1" igjen.
E: Powermod. varm!La kjøle!	Styring overoppvarmet	Sett tenningsnøkkel i posisjon "0". Vent minst 5 minutter for at styringen skal kjøle seg ned. Sett igang maskinen igjen.
E: Overlast BÖR-STE/VALSE	Overbelasting børstemotor	Sett nøkkelbryteren i posisjon "0". Vent 3 sekunder. Sett igang maskinen igjen. Reduser børstetrykket.
E: Hardwarefeil On-boardlader	Feil i innebygget lader (kun Packvarianter)	Ta ut støpselet på laderen. Vent 10 sekunder. Sett i støpselet igjen. Dersom feilen vises på nytt: Ta kontakt med en servicetekniker.
E: Batterilade- pro-filfeil	Batteriet er defekt Kontroller batterier.
E: Overlast FAH-RMOTOR	Kjøremotor overopphetet på grunn av kjøring i stigning eller blokkert bremse.	La maskinen kjøles ned i minst 15 minutter. Sett nøkkelbryteren i posisjon "0". Vent 3 sekunder. Sett igang maskinen igjen. Unngå å kjøre ofte i stigninger.
Setebryter! Sitt ned!	Setekontaktbryter er ikke aktivert.	Ta foten av kjørepedalen. Ta plass på setet.
Slipp gassen!	Gasspedalen er trådd inn når du betjener nøkkelbryteren.	Ta foten av gassen og trykk den så inn igjen.
Suge etterlop! Stop-per snart	Nøkkelbryteren dreies til "0" med sugeviften i gang.	Sugeviften vil fortsette å gå i 10 sekunder. Vent til maskinen automatisk stop-per etter 10 sekunder.
Smusstank full! Su-ging stopper	Bruktvannstank full.	Tøm bruktvannstanken.
Nödbrems! Kjor pa flate	Parkeringsbrems defekt.	Fare! Ikke kjør i stigninger/unnabakker. Maskinen skal parkeres på flatt underlag. Sikre maskinen med klosser mot rulling. Kontakt kundeservice.

Feil uten anvisninger på displayet

Fell Retting
Maskinen lar seg ikke starte Sett i batterikontakt.

Tekniske data

B 90 R Classic, B 90 R Adv, B90 R Adv Dose		R 55	D 55	R 65	D 65	R 75	D 75
Effekt
Nettspenning V 24
Batterikapasitet Ah(5h) 180 (240 ekstrautstyr)
Gjennomsnittlig effektbehov W 2200
Kjøremotor (nominell effekt) W 600
Sugemotoreffekt	W	750	550	750	550	750	550
Børstemotoreffekt	W	2 x 600
Støvsuging
Sugeeffekt, luftmengde	l/sek.	20,5
Sugeeffekt, vakuum	kPa	120
Rengjøringsbørster
Arbeidsbredde	mm	550		650		750
Diameter børste	mm	105	315	105	365	105	410
Børsteturtall	o/min.	1200	140	1200	140	1200	140
Mål og vekt
Kjørehastighet (maks.)	km/t	6
Terrengstigning, maks.	%	10
Teoretisk flateeffekt	m2/t	3300		3900		4500
Volum rent-/bruktvannstank	l	90
Volum feieavfallsbeholder	l	5	-	6	-	7	-
Lengde	mm	1450
Bredde (uten sugebom)	mm	720		770		810
Høyde	mm	1180
Tillatt totalvekt	kg	460
Transportvekt	kg	309 (180 Ah), 373 (240 Ah, ekstrautstyr)
Flatebelastning (med fører og full friskvannstank)
Fronthjul	N/cm2	64
Bakhjul	N/cm2	52
Registrerte verdier etter EN 60335-2-72
Svingningsverdi	m/s2	<2,5
Usikkerhet K	m/s2	0,2
Støytrykksnivå LpA	dB(A)	69
Usikkerhet KpA	dB(A)	3
Støyeffektnivå LWA + usikkerhet KWA	dB(A)	87

Tilbehør og reservedeler

– Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.
– Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen.
- Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv m. førersete

Type: 1.161-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Sladdrisk på vått golv.

→ Fyll på rengöringsmedel.

Hänvisning:
