BRUKSANVISNING K 3 Home T 150 Kärcher

Torrkörning av pumpen

Skador pa maskinen

Allvarlaga halsoskador pa ground av felaktig anvandning av rengoringsmedlet.

Forskriftsmessig bruk 52

Tilbehør ogreservedeler 52

Leveringsomfang 53

Beskrivelse av apparatet 53

Sikkerhetsinnretninger 53

Symboler pa apparatet. 53

Montering 53

Igangsetting 54

Bruk. 54

Transport 54

Lagring 55

Stell og vedlikehold 55

Utbedring av feil 55

Garanti 56

Tekniske data 56

EU-samsvarserklaering. 56

Generelle merknader

Lesdenneoversettelsenavdenoriginale driftsveiledningenforapparatettasibrukforestegang,ogfologvedlagte

sikkerhetsanvisingene. Følg anvisingene.

Oppbevar begge heftene til senere bruk eller for annen eier.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen pa en miljøvennlig mæte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte delersom batterier, batteripakker erler olje. Disse kan utgjore en potensiell fare for helse og miljo ved

feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nadvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjöringsarbeid som medfører oljeholdig spill-
vann, som f.eks. vask av motor og karosseri, skal
e utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjoringsmidler skal bare utfores pa vannette arbeidsomrader som er koblet til kloakkemet. Ikke la rengjoringsmiddel renne ut i vassdrag t trenge ned i jordsmonn.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du pa: www.kaercher.de/REACH

Forskriftsmessig bruk

Hoytrykksvaskeren skal kun brukes til private formål. Hoytrykksvaskeren er ment for rengjøring av maskiner, kjoretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med hoytrykksvannstråle.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservationeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservationeler finner du pa www.kaercher.com.

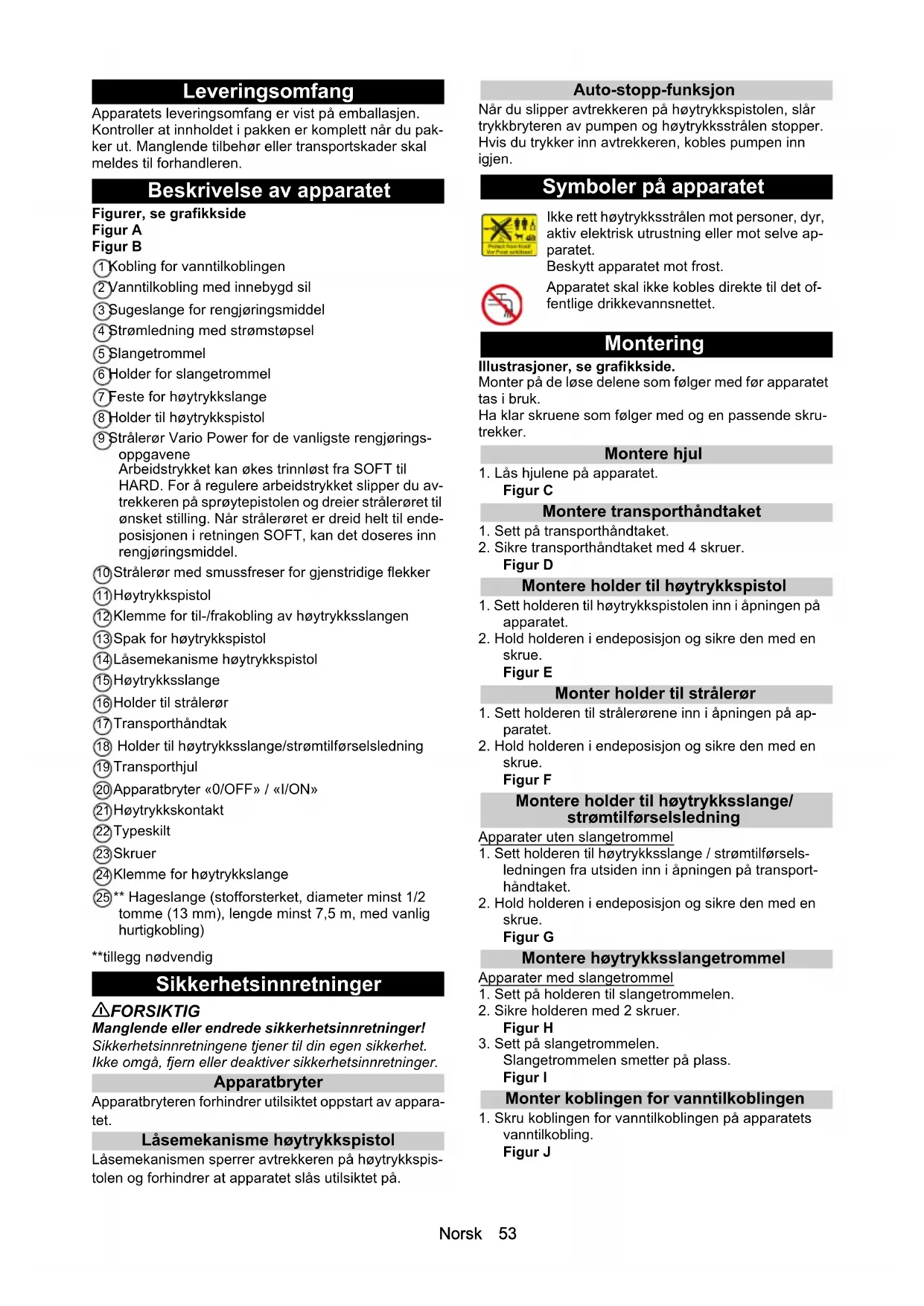

Leveringsomfang

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

Figur B

1Kobling for vanntilkoblingen

(2)Vanntilkobling med innebygd sil

3 Sugeslange for rengjoringsmiddel

Holder til hoytrykkspistol

Straleror Vario Power for de vanligste rengjoringsoppgavene Arbeidstrykket kan okes trinnlost fra SOFT til HARD. For a regulere arbeidstrykket slipper du avtrekkeren pa sprytepistol og dreier straleroret til onsket stilling. Nar stralereret er dreid helt til endepositionjen i retningen SOFT, kan det doseres inn renngjoringsmiddel.

10Straleror med smussfreser for gjenstridge flekker

⑪ Høytrykkspistol

(12)Klemme for til-/frakobling av høytrykksslangen

13Spak for hoytrykkspistol

(14)Lasekeanismehoytrykkspistol

(15) Høytrykksslange

16Holder til straleror

Transporthandtak

Holder til høytryksslange/stromtilforselsledning

19Transporthjul

20 Apparatabryter 0 / OFF / 1 / ON

(21)Hoytrykkskontakt

2 Typeskilt

23 Skruer

24Klemme for hoytrykslange

25^** Hageslange (stofforsterket, diameter minst 1/2 tomme (13mm) , lengde minst 7,5m med vanlig hurtigkobling)

**tilegg nødvendig

Sikkerhetsinnretninger

△FORSIKTIG

Manglende aller endre de sikkerhetsinnretninger!
Sikkerhetsinnrettingene tjener til din egen sikkerhet.
Ikke omga, fjern aller deaktiver sikkerhetsinnretninger.

Apparatabryter

Apparatabryteren forhindrer utilsiktet oppstart av apparatet.

Lasekanisme hoytrykkspistol

Laselekanismen sperrer avtrekkeren pa hoytrykkspistolen og forhindrer at apparatet slas utilsiktet pa.

Auto-stopp-funksjon

Nár du slipper avtrekkeren på høytrykkspistolen, slár trykkbryteren av pumpen og høytrykkstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Illustrasjoner, se grafikkside.

Montere holder til høytrykkspistol

1. Sett holderen til høytrykkspistolen inn i apningen pa apparatet.
2. Hold holderen i endeposisjon og sikre den med en skrue.

Figur E

Monter holder til straleror

Montere holder til høytrykksslange/ strømtilforselsledning

Apparater uten slangetrommel

1. Sett holderen til høytrykksslange / strømtilforselsledningen fra utsiden inn i Åpningen på transporthandtaket.
2. Hold holderen i endepositionjon og sikre den med en skrue.

Figur G

Montere høytryksslangetrommel

Apparater med slangetrommel

1. Sett apparatuset pa et jevnt underlag.
2. Vikle av høytrykksslangen og Iøs opp eventuelle lækker og vridninger.

Merknad

Apparat med slangetrommel: Under drift m hoytrykkslangen vare helt trukket av slangetrommelen.

1. Koble hoytrykksslangen til apparatet.

a Trekk opp klemmen pa koblingen.
b Sett hoytrykksslangen inn i koblingen.
c Trykk klemmen på koblingen nedover.

Figur K

1. Kobe høytrykksslangen til høytrykkspistolen.

a TrykkSAMK klemmen.
b Trekk klemmen welt ut.
c Sett inn hoytrykksslangen.
d Trykk klemmen helt pa plass.

Figur L

1. Sjekk at forbindelsen er sikker ved á dra i høytrykksslangen.
2. Sett stöpselet inn i en stikkontakt.

Vannforsyning

Tilkoblingsverdier, se typeskiltet aller kapitlet Tekniske data.
Overhold vannverkets forskrifter.

OBS

Skader forarsaket av skittent vann

Smuss i vannet kan skade pumpen og tilbehoret. KARCHER anbefaler bruk av vannfilter fra KARCHER som beskyttelse (spesialtilbehør, bestillingsnummer 4.730-059).

Tilkobling til vannledningen

OBS

Slangekobling med Aquastop på vanntilkoblingen for apparatet

Skade papi pumpen
Bruk aldri en slangekobling med Aquastop pa vanntilkoblingen for apparatet.
Du kan bruke en Aquastop-kobling pa vannkranen.
1. Sett hageslangen på koblingen for vanntilkoblingen.
2. Koble hageslangen til vannledningen.

Figur M

Tørkjøring av pumpen

Skader pa apparatet

Dersom apparatet ikke bygger opp trykk i lopet av 2 minutter, slár du det av og gár fram som beskrevet i kapitlet Utbedring av feil.

Drift med høytrykk

OBS

1. Sla pà apparatet («I/ON»).

2. Lås opp avtrekkeren på hoytrykkspistolen.

3. Trykk inn avtrekkeren på høytrykkspistolen.

Apparatet slas pa.

Drift med rengjoringsmiddel

△FARE

Ved ignorering av sikkerhetsdatabladelt

Alvorlige helsinki forarsaket av uriktig bruk av ren-gjøringsmiddel.

Ta hensyn til sikkerhetsbladet fra produsenten av ren-gjøringsmiddelet, saerlig informasjonen om personlig verneutstyr.

Merknad

KÄRCHER rengöringsmidler garanter at arbeidet skjer uten problemer. Innhent rãd ellere om a fã til-sendt var katalog ellere informasjonsblader om ren-göringsmidlene.

Merknad

Rengjoringsmiddelet skal bare blandes i ved lavtrykk.

1. Trekk ut sa mye av sugeslangen for rengjørings-middel som du trenger fra huset.

Figur O

1. Heng sugeslangen for rengjøringsmiddel i en beholder med rengjøringsmiddelopplösning.
2. Bruk straleroret Vario Power.
3. Drei sträleroret i retningen «SOFT» til det stopper. Rengjöringsmiddelopplösningen blandes i vannstralen under driften.

Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den tøre overflaten og la det virke litt (ikke tørke).
2. Spyl det Iosnede smuset av med hoytrykssstralen.

Etter drift med rengjoringsmiddel

1. Spyl apparatet med rent vann i ca. 30 sekunder.

Avbrytdriften

1. Slipp avtrekkeren på høytrykkspistolen.
   Når du slipper avtrekkeren, slår apparatet seg av.
   Høytrykkej i systemet opprettholdes.
2. Lás avtrekkeren pá hótrykkspistolen.

Figur P

1. Slà av apparatet ved arbeidspauser som varer len-ger enn 5 minutter «0/OFF».

Avslutte driften

△FORSIKTIG

Trykkisystemet

Skader forarsaket av vann som strømmer ukontrollert ut under høytrykke
Høytrykksslangen skal kun tas av høytrykkspistolen el-ler apparatet sa lenge det ikke er trykk i systemet.
1. Slipp avtrekkeren på høytrykkspistolen.
2. Steng vannkranen.
3. Trykk inn avtrekkeren på høytrykkspistolen og hold den innate i 30 sekunder. Det gjenværende trykket i systemet reduseres.
4. Slipp avtrekkeren på hoytrykkspistolen.
5. Las avtrekkeren pa hoytrykkspistolen.
6. Koble apparatuset fra vannforsyningen.
7. Slå av apparatet "0/OFF".
8. Trekk stopselet ut av stikkontakten.

Transport

FORSIKTG

Vedigineragingavvekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt under transport.

Trekke apparatuset

1. Trekk apparatet etter transporthandtaket.

Transportere apparatet i kjoretoy

Vedigineragingavvekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

Oppbevare apparatus

1. Parker maskinen pa et jevnt underlag.
2. Koble høytrykksslangen fra høytrykkspistolen.
3. Ta stralereret av hoytrykkspistolen.
4. Oppbevar begge stralerorene og hoytrykkspistolen pa de respektive holderne.
5. Ta høytrykksslangen av apparatet.
6. Legg bort hoytrykksslangen.

Apparater uten slangetrommel

Oppbevar høytryksslangen på apparatet.

Apparater med slangetrommel

a Stikk den ene enden av høytrykksslangen inn i apningen på forsiden av slangetrommelen.

b Drei sveiven for a vikle opp hoytrykksslangen.

c Før høytryksslangen med den andre handen. Figur Q

d Bruk klemmen til høytrykkeisslangen til a feste den viklede høytrykkeisslangen til slangetrommelen.

Figur R

Apparater som ikke er helt tomt, kan bli ødelagt av frost. Tøm apparatet og tilbehoret helt.

Beskytt apparatet mot frost.

Følgende ma vare oppfyt:

• Apparatet er koblet fra vannforsyningen.
  Hoytrykksslangen er fjernet.
• Slà pá apparatet «I/ON».
• Vent i maksimalt 1 minutt, til det ikke kommt mer vann ut av høytrykkstilkoblingen.
• Sla av apparatet.
• Oppbevar apparatet og alt tilbehoret i et frostsikkert rom.

Stell og vedlikehold

△FARE

Fare for elektrisk støt

Personskader forarsaket av beroring av stromforende deler

Sla av apparatet.

Trekk ut strømstopselet.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjore silen i vanntilkoblingen

OBS

Skade pa apparatet forarsaket av skittent vann

Kontroller om silen er skadet f#r du setter den inn i vanntilkoblingen.

Rengjør silen i vanntilkobligen om nødvendig.

1. Ta koblingen av vanntilkoblingen.
2. Ta ut silen.
3. Rengjør silen under rennende vann.

Figur S

1. Sett silen inn i vanntilkoblingen.

Rengjore rengjoringsmiddelfilter

Rengjør rengjøringsmiddelfilteret for langtidslagring.

1. Trek filteret av sugeslangen for rengjøringsmiddel.
2. Rengjor filteret under rennende vann.

Figur T

Utbedring av feil

Feil har oftest enkle arsaker som du selv kan utbedre ved hjelp av folgende oversikt. I tvilstifeller, aller ved driftsforstyrelser som/DDke er nevnt her, kan du kontakte var autoriserte kundeservice.

△FARE

Fare for elektrisk støt

Personskader forarsaket av beroring av strormforende deler

Sla av apparatet.

Trekk ut strømstopselet.

Apparatet gár icke

1. Trykk inn avtrekkeren pa hoytrykkspistolen.
   Apparatet slas pa.
2. Kontroller at spenningen som er oppgitt pa typeskiltet stemmer overens med stromkildens spenning.
3. Kontroller om strømledningen er skadet.

Apparatet bygger ikke opp trykk

Vanntilforselen er for liters.

1. Apne vannkranen welt.
2. Kontroller at vannmengden i vanntillpeter stor nok.
3. Kontroller innstillingen på strålerøret.
   Silen i vanntilkoblingen er skitten.
4. Ta ut silen i vanntilkoblingen med en flattang.
5. Rengjør silen under rennende vann.

Figur S

a Sla på apparatet i maksimalt 2 minutter uten at straleroret er satt inn.
b Trykk inn hoytrykkspistol og vent til vannet kommer ut uten bobler.
cKoble til stralereret.

Store trykksvingninger

1. Rengjør høytrykksdysen:

a Fjern smuss fra dyseboringen med en nål.
b Skyll hoytrykksdysen forfra med vann.

1. Kontroller vanntilløpsmengden.

Lekk apparatus

1. Bruk strålerøret Vario Power, og drei det i retningen «SOFT» til det stopper.
2. Rengjør filteret på sugeslangen for rengjørings-middel.
3. Kontroller at sugeslangen for rengjøringsmiddel\ inke har en knekk.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom,this kan fores tilbake til material- elerproduksjonsceil.Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresspe baksiden)

Tekniske data

	K 3 Premium K 3
Elektrisk tilkobling
Spenning	V		220-240
Fase ~ 1 1
Frekvens Hz 50-60 50-60
Strømforbruk A 6 6
Beskyttesesgrad IPX5 IPX5
Beskyttesesklasse	E	II II
Nettsikring (treg)	A 10		10
Vanntilkobling
Tilførselstrykk (maks.)	MPa	1,2	1,2
Tilførselstemperatur (maks.)	°C	40	40
Tilførselsmengde (min.)	I/min	8 8
Effektspesifikasjoner apparat
Driftstrykk	MPa	8,0	8,0
Maks. tillatt trykk	MPa	12,0	12,0
Transportmengde, vann	I/min	5,5	5,5
Transportmengde maks.	I/min	6,3	6,3
Transportmengde, rengjo-ringsmiddel	I/min	0,3	0,3
Rekylkraften til høytrykk-spistolen	N	12	12
Mål og vekt
Gjennomsnittlig driftsvekt	kg	5,6	5,2
Lengde	mm	309	242
Bredde	mm	285	285
Høyde	mm	805	805
Registrende verdier mht. EN 60335-2-79
Hånd-arm-vibrasjonsverdi	m/s2	1,7	1,7
Usikkerhet K	m/s2	0,7	0,7
Lydtrykknivå LpA	dB(A)	74	74
Usikkerhet KpA	dB(A)	3 3
Lydeffektnivå LWA+ usik-kerhet KWA	dB(A)	90	90

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor pa grunn av design og konstruksjon, somi versjonen som vi har markedsfør, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer pa maskinen uten avtale med oss, gjor at donne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.676-xxx

Gjeldende EU-direktiver

2011/65/EU

2000/14/EF

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

Maskinbeskrivelse 57

Pleje og vedligeholdelse 59

Hjaelp ved fejl 59

Garanti 60

Tekniske data 60

EU-overensstemmelseserklaering 60

Tilbehør og reservedele

Manglende overholdelse af vegt
Fare for kvestelser og beskadigelse
Vær opmaerksom pa maskinens vegt vedopbevaring.

Opbevaring af maskinen

Tøm apparat og tilbehør helt.

Pleje og vedligeholdelse

△FARE
