BRUKSANVISNING DCE531 DEWALT

Generelle sikkerhedsadvarsler

for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler og alle

Institutioner. Manglende overholdelse af advarsler og instruktioner kan medfore elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUCTIONS TIL SENERE BRUG

BEMARK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, for den anvendes første gang.

lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med hojere watt timer.

eksempel pã mærkning af anvendelses- og transportlabel

Transport Wh ydelse angiver 3 x 36 Wh, lig med

Use: 108Wh

Transport: 3x36Wh

3 batterier hver pa 36 watt timer. Anvendelses Wh ydelsen angiver 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

Du har valgt et DEWALT-verktoy. Mange ars erfaring, grundig Produktutvikling og innovasjon gjør DEWALT til en meget paliitelig partner for profesjonelle brukere av elektrisk verktoy.

Tekniske data

	DCE531
Spenning	\( V_{DC} \)	18
Type		1
Batterype		Li-lon
Effekt	MWO	360
Vibrasjoner pr. minut	vpm 15000
Skaftlengde	m	1,2
Hodediameter	mm 28,6
Vekt (uten batteripakke) kg	3,08
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745-2-12:
\( L_{PA} \)(lydtryksnivå)	dB(A) 75
\( L_{WA} \)(lydeffektnivå)	dB(A) 87
K(usikkerhet for det angitte støynivå)	dB(A)	5
Verdi vibrasjonsutslipp \( a_h = \)	m/s2	2,8
Usikkerhet K=	m/s2	1,6

Niváct for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt malt iht. standardiserte tester gitt i EN60745, og kan brukes til ÅSAMmenligne ett verktoy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt niva for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andreBruksomrader, med annet tilbehør ell er dárlig vedlikehold, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivæt betydelig for hele arbeitsperioden.

En vurdering av nivaret for vibrasjonsekponeringen borgsa t as med i beregningen nr verktayet er slatt av ellernar det garr uten faktisk a gare en jobb.Dette kan redusere eksponderingsnivaretedydelig for hele arbeidsperioden. Sett i verk ekstra sikkerhetstiltak for abeskytte operatoren mot falgene fra vibrasjon, som feks.: Holde ved like verktoy og tilbehor, holde hendene varme, organisere arbeidsmonster.

Batteripakke DCB181 DCB182
Batterity type Li-lon Li-lon
Spenning V	DC	18	18
Kapasitet Ah	1,5	4,0
Vekt kg 0,35	0,61

Batteripakke DCB183/B DCB184/B DCB185
Batterype Li-Ion Li-Ion Li-Ion
Spenning V	DC	18 18 18
Kapasitet Ah	2,0 5,0 1,3
Vekt kg	0,40/0,45 0,62/0,67 0,35
Batteripakke DCB546 DCB547
Batterype Li-Ion Li-Ion
Spenning V	DC	18/54		18/54
Kapasitet Ah	6,0/2,0	9,3/3,1
Vekt kg	1,05	1,27
Lader		DCB107
Netspanning	\( V_{AC} \)		230
Batterype		10,8/14,4/18 Li-Ion
Omtrentlig ladetid på batteripakker	min	60 (1,3 Ah)	70 (1,5 Ah)	90 (2,0 Ah)
		140 (3,0 Ah)	185 (4,0 Ah)	240 (5,0 Ah)
Vekt kg	0,29
Lader		DCB112
Netspanning	\( V_{AC} \)		230
Batterype		10,8/14,4/18 Li-Ion
Omtrentlig ladetid på batteripakker	min	40 (1,3 Ah)	45 (1,5 Ah)	60 (2,0 Ah)
		90 (3,0 Ah)	120 (4,0 Ah)	150 (5,0 Ah)
Vekt kg		0,36
Lader		DCB113
Netspanning	\( V_{AC} \)		230
Batterype		10,8/14,4/18 Li-Ion
Omtrentlig ladetid på batteripakker	min	30 (1,3 Ah)	35 (1,5 Ah)	50 (2,0 Ah)
		70 (3,0 Ah)	100 (4,0 Ah)	120 (5,0 Ah)
Vekt kg	0,4
Lader		DCB115
Netspanning	\( V_{AC} \)		230
Batterype		10,8/14,4/18 Li-Ion
Omtrentlig ladetid på batteripakker	min	22 (1,3 Ah)	22 (1,5 Ah)	30 (2,0 Ah)
		45 (3,0 Ah)	60 (4,0 Ah)	75 (5,0 Ah)
Vekt kg	0,5
Lader		DCB118
Netspanning	\( V_{AC} \)		230
Batterype	\( V_{DC} \)		18/54 Li-Ion
Omtrentlig ladetid på batteripakker	min	22 (1,3 Ah)	22 (1,5 Ah)	30 (2,0 Ah)
		45 (3,0 Ah)	60 (4,0 Ah)	75 (5,0 Ah)
			60 (6,0 Ah)
Vekt kg		0,66

nORsk

Laderne DCB107, DCB112, DCB113 og DCB115 kan brukes med batteripakker med 10,8V, 14,4V, 18V Li-ion XR og XR FLEXVOLT™ (DCB123, DCB127, DCB141, DCB142, DCB143, DCB144, DCB145, DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546 og DCB547).

Laderen DCB118 kan bruke 18V Li-Ion XR og XR FLEXVOLT ^TM batteripakker (DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546 og DCB547).

Sikringer:

Europa 230V verktoy 10 A, nettspenning

OVERENSSTEMMELSESERKLÄRING MED EU

Maskineridirektiv

Betongvibrator DCE531

DLWALT erklær at de Produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EU,EN60745-1:2009+A11:2010,EN60745-2-12:2009.

Disse Produktene samsvarer ogsa med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst Kontakt DEWALT pa ffolgende adresser eller se baksiden av handboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetterijke erklageringen pa vegne av DFWALT.

Markus Rompel

Teknisk direktør

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivæt de enkelte signalordene er. LesBrukerhandboken og vær spesielt oppmerksom pa disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, ogns den ikke unngas, vil fore til dodsfall elleralvorlig personskade.

APARSEL: Angir en potensielt farlig situasjon som, cnns den icke unngas, kan fore til dodsfall ell er alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig sitiasjon som, agniss den ikke unngas, kan fore til minre eller moderat personskade.

MERK: Angir en arbeidsmate som ici er relatert til personskader, men som kan fore til skader pa utstyr hvis den ici unngas.

fare for elektrisk stot.

brannfare.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsadvarsler og alle instrksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÄ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advarslene henviser til ditt strømdrevne (med leding) elektriske verktoy erler ditt batteridrevne (uten leding) elektriske verktoy.

a) Hold arbeidsomradet godt opplyst. Rotete ell er morke omrader er en invitasjon til ulykker.
b) Ikke bruk elektriske verktoy i eksplosie omgivelser, slik som i nærheten av antennelige væsker, gasser ell er stov. Elektrisk verktoy skaper gnister som kan antennne stov erler gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktoy. Distraksjoner kan fore til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Stöpselet til elektriske verktøy mæppe til stikkontakten. Aldri modifisér stöpselet på noen mæte. Ikkebru k adaptere med jordee elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unnga kroppskontakt med jordete overflater sik som ror, radiatorer, komfyrer og kjoleskap.Det finnes en akt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktoy for regn ellereforallforhold.Dersom det kommer vann inn i et elektriskverktoy vil det oke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til a bare, trekke erler dra ut stopselet til det elektriske verktoyet. Hold ledningen borte fra varme, olje, skarpe kanter erller bevegelige deler. Skadee ell er innviklede ledninger oker risikoen for elektrisk sjokk.
e) När du bruker et elektrisk verktøy utendørs, bruk en skjoteledning som er egnet for utendørs bruk. Bruk av en skjoteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
Dersom bruk av et elektrisk verktoy pa et faktig sted er uunngaelig, bruk en strömkilde med jordfeilbryter

(RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg vaken, hold oye med det du gjor og bruk sunn fornuft nar du bruker et elektrisk verktoy. Ikke bruk et elektrisk verktoy dersom du er trott ell er pavirket av medicamenter, narkotika ell alkohol. Ett oyeblikks uoppmerksomhet under bruk av elektriske verktoy kan fore til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr sik som stovmaske, sklisikre vernesko, hjelm, eller horselsvern brukt under passende forhold vil redusere personskader.
c) Unnga utilsiktet oppstart. Sikre at bryteren er i av-stillingen for du kobler til stromkilden og/eller batteripakken, plukker opp ellbær verktoyet. A bare elektriske verktoy med fingeren pa bryteren eller a sette inn stopselet mens elektriske verktoy har bryteren pa oker faren for ulykker.
d) Fjern eventuelle justeringsnokler for du slar pa det elektriske verktoyet. En nokkel som er festet til en roterende del av det elektriske verktoyet kan fore til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha pa deg lodsittende klær eller smykker.Hold här, antrekk og hansker borte fra bevegelige deler.Lodsittende antrekk, smykker ell er langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av stovutsugings- og -oppsamlingsinnretning, ma du sorge for at disse er koblet til og ordentlich sikret. Bruk av stovopsamlere kan redusere stvrelaterte farer.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft pa verktoyet. Bruk det elektriske verktoyet som situasjonen krever. Det riktige elektriske verktoyet vil gjore jobben bedre og tryggere ved den hastigheten det ble konstruk for.
b) Ikke bruk verktoyet hvis bryteren seks kan sla verktoyet av ell er pa. Ethvert elektrisk verktoy som ikke kan kontroleres med bryteren er farlig og ma repareres.
c) Koble stopselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet for du foretar noen justeringer, endrer tilbehør ellager elektriske verktoy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for a starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktoy som ikke er i bruk, utilgengelig for barn og la ikke personer som ikke er kjent med det elektriske verktoyet allerppe instruksjonene bruke det. Elektriske verktoy er farlige i hendene pa utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert aller fastskjaert, om deler er ødelagt aller andre forhold som kan paviskrde flrden av verktoyet. Dersom det er skadet, faverktoyet reparent for neste bruk. Mange ulykker forarsakes av darglikedholdte verktoy.
f) Hold skjaereverktoy skarpe og rene. Godt vedlikeholdte skjaereverktoy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere a kontrollere.
g) Bruk verktøyet, tilbehorene og bittene, osv., i samsvar med disse instruksjonene og ta i det arbeidet som skal utfores. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan fore til en farlig situasjon.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan fere til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktoy sammen med de speisiferte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader erler brann.
c) När batteripakken不解 er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nokler, spikere, skruer aller andre sma metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan fore til brannskader aller brann.
d) Ved hardhendt behandling kan detkommen vaeske ut fra batteriet. Unnga kontakt med donne. Dersom du ved et uhellkommen ikontakt med vaesken, skyll med vann. Dersom du farn vaesken iynene, oppsok lege umiddelbart. Batterivaeske kan fore til irritasjon ellor forbrenninger.

6) Vedlikehold

a) Fä det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparator som kun bruker originale resedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler for betongvibrator

• Ikke bruk dette verktøyet i lange期内er. Vibrasjon pa grunn av bruken av dette verktøyet kan fore til skader pa fingre, hender og armer. Bruk hansker for a gi ekstra demping, ta ekstra hvileperioder og begrens daglig bruk.
• Ikke hold i kapslingen på det fleksible skaatet under bruk. Det er/DDE isolert og kan bli elektrisk ladet dersom det kommer i kontakt med en elektrisk leder. Hold verktoyet kun i plasthandtaket og huset for a unnga elektrisk stot.
  Pass pata handtaketIkke er vattved bruk av verktoyet.
• Hold hendene unna bevegelige deler. Plasser aldri hendene nert vibratorhodet.

nORsk

• Ikke hold i vibratorhodet ved start av verktoyet aller under bruk. Dette kan resultere i alvorlig personskade.
• Sikre at bryteren er av og koble fra batteripakken f#r du rengjor vibratorhodet eller kapslingen pa det fleksible skaftet.
• Bruk hansker ved rengjaring av vibratorhodet. Betong er kaustisk og kan fore til persorskader.
• Hold hender og kroppsdeler unna arbeidsomraret.
• Ikke strekk deg for langt. Ha godt fotfeste og stä stott hele tiden. Dette gir deg bedre kontroll over verktøyet i uventede situjasjoner.
• Bruk begge hender for trygg handtering av verktoyet (Fig. F). Dette verktoyet skal ikke brukes nár du stär på en stige.
• Dette verktøyet er kun ment for vibrering av betong. All annen bruk avprodukter kan fore til alvorlig personskade.
• Aktivering av verktøyet kan fore til at avfall, rester ell er stov slynges ut og kan skade øynene tilBrukeren Brukeren og andre personer i omraret skal bruke godkjente vernebriller med fast sidebeskyttelse. Godkjente vernebriller er merket med tegnene "Z87.1". Det er arbeidsgiverens ansvar a sorge for at Brukeren og andre personer i omraret bruker vernebriller. For a minimisere risikoen for flyvende avfall, bruk bare verktoyet naret det nedsenket i vat, blandet og utspredt betong.
• Skal不解 brukes i betongblander. Dette kan resultere i alvorlig personskade
  Koble fra batteripakken fra verktoyet ved montering ellr demontering av verktoyet,ved vedlikehold ellre reparasjoner, flytting av verktoyet ellr nar verktoyet er uten tilsyn.
• Ved montering aller demontering av det fleksible skaatet, kan den interne kjernen i det fleksible skaatet fungere som en fjær. Separer langsom kjernen på det fleksible skaatet fra kapslingen, bruk vernebriller og hansker forå unngå persorskader.
• Ikke modifier verktøyet pa noen mæte.
• Ikke bruk verktøyet i uller ved kornsiloer, ved brennbart stov ellgass. Verktoyet kan skape gnister som kan antennegass og fore til en eksplosjon.
• Aldrirettverktoyetmotanderearbeidereellermot deg Selv.Lekikke meddet!Jobbtrygt!Respekterverktoyet som et arbeitsredskap.
• Skal参加会议并参加投票。

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelse og bruker sikkerhetsutstyr, er det bestemte farer som/DDke kan unngas.De er:

Horselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader ford utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun en speening.
Alltid kontroller at speningen til batteripakken samsvarer med speningen på merkeskiltet. Sorg ogsa for at speningen på laderen samsvarer med speningen på stromnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor jakne noen jordledning.

Dersom tilforselsledningen er skadet,帽子den byttes i en spezialledning som fas via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjoteledning bør ikke brukes,hvis det ikke er absolutnødvendig.Bruk en godkjent skjeteledning som egner seg for kraftforsyningen til din lader (se Tekniske data).Minimum storrelse på lederen er 1mm^2 ;maksimum lenghte er 30~m Alltid vikle ut kabelen fullstendig nár du bruker en kabeltrommel.

TA VARE PÄ DENNE BRUKSANVISNINGEN

Ladere

DEWALT ladere trenger ingen justeringer, og er designet til ä vare sä enkle som mulig Å bruke.

Viktige sikkerhetsinstruktener for alle batteriladere

TA VARE PÄ DENNE BRUKSANVISNINGEN: Denne manualen ineholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

• För du bruker laderen les alle instruksjoner og advarselsmerker på laderen, batteripakken ogproduktet som bruker batteripakken.

RSEL: Fare for stot. Ikke la vaeske komme inn i. Det kan resultere i elektrisk stot.

RSEL: Vi anbefaler bruk av en jordfeilsikring med enell stromverdi pa 30mA aller minre.

XTIG: Fare for brannskader. For a redusere faren der, lad kun DEWALT oppladbare batterier. Andre Batterier kan sprekke og forarsake personskader og elle skader.

XTIG: Barn må holds under oppsyn, sorg for at de er med apparatet.

MERK: Under visse forhold, med laderen innplugget i stromforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bredgrenset til stålull, aluminiumsfolie ell er annen ansamling av metalliske partikler, må holdes unna apningene i laderen. Kople alltid laderen fra strømtilførsen när det ikke er en batteripakk i hulrommet. Kople fra laderen før rengjaring.

• IKKE forsok á lade batteripakken med andre ladere enn de som er nevnt i dette manualen. Laderen og batteripakken er spesielt designet for á jobbe sammen.

• Disse ladere er/DDKE ment for annen bruk enn lading av DEWALT opplabare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk stot.

• Ikke utsett laderen for regn ellr sn.

• Dra i kontakten og ikke ledningenningar nár du kople laderen fra strommen. Dette reduserer faren for skade på kontakten og ledningen.
• Pase at ledningen er plassert sik at den ikke tråkkes pa, snubles i, eller pa annen mæte utsettes for skade ell er pakjenning.
• Ikke bruk skjoteledning medindre det er helt nodvendig. Bruk av feil skjoteledning kan resultere i brannfare og/eller elektrisk stot.
• Ikke plasser noe pa laderen og ikke plasser laderen pa en myk overflate som kan blokkere ventilasjonsslissene og resultere i for hoy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning aller kontakt-bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fatt et slag, er mistet igulvet ell skadet pa annen mate. Lever den pa et autorisert serviceverksted.
• Ikke ta laderen fra haverandre; lever den pa et autorisert serviceverksted nar service aller reparjon trenges. A sette den sammen feil kan resultere i elektrisk stot ell erbrann.
  Dersom ledningen er skadet ma den byttes ut med en gang av produsenten, dens serviceagent aller lignende kvalifisert person fora unnga farer.
  Kople laderen fra stromtilforselen for du begynner med rengjaring. Dette reduserer faren for elektrisk stot. Fjerning av batteripakken reduserer ikke denen faren.
  ALDRI forsok pa kople 2 ladere sammen.
  Laderen er designet for a bruke standard 230V elektrisk strom. Ikke forsok a bruke den pa annihilen spening. Dette gelder ici billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 8 i laderen, pass pa at batteripakken sitter godt i laderen. Det rode (lade) lyset blinker gjentatt som indikasjon pa at ladeprossessen er startet.
3. Fullfort lading vises ved at det rode lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, ellr den kan bli stäende i laderen. For a ta batteripakken ut av arbeidspakken, trykk inn og hold laseknappen 9 pa batteripakken og ta den av.

MERK: For a sikre maksimum ytelse og levetid pa Li-ion batteripakker, lad batteripakken helt opp for feste gangs bruk.

Bruk av lader

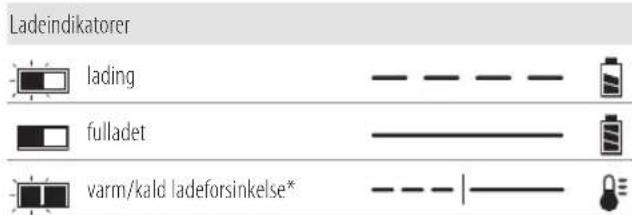

Se indikatorne under for batteripakkens ladetilstand.

• Det rode lyset vil fortsette Å blinke, men et gult indikatorlys vil lyse under deutsche operasjonen. När batteriet har kjølt segned, vil det gule lyset bl slätt av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med a lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid pa batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke ga tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for a avkjole batteripakken. Viften vil sla seg pa automatisk nar batteripakken trenger a kjoles. Bruk aldri laderen dersom viften ikke fungerer korrekt aller dersom ventilasjonsapnningene er blokkert. Pass pa at fremmedlegemer ikkekommen inn i laderen. Elektronisk beskyttelsessystem

XR Li-ione verktoy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming ell der dyp utlading.

Verktøyet vil automatisch slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet pa laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for a monteres pa vegg ell er sta pa et bord aller arbeidsbenk. Dersom den skal monteres pa veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørmer aller andre hindringer som kan stoppe luftstrommen. Bruk baksiden av laderen som mal for a bore hull i veggen for monteringsskuene. Monter laderen godt med gipsskruer (ma kjopes separat) minst 25,4 mmlange med hodediameter 7 - 9mm , som skrus inni treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene pa baksiden av laderen med de utstikkende skruene og las pa plass i sporene.

Rengjoringsanvisninger for lader

ADVARESL: Fare for stat. Koble laderen fra smuttaket for rengjoring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut ell er myk, metallifri borste. Ikke bruk vann ellre rengjoringsvæsker. Aldri la

noen vaeske trenge inn i verktoyet; aldri dypp noen del av verktoyet i en vaeske.

Batteripakke

Viktige sikkerhetsinstruktener for alle batteripakker

Sorg for a inkludere katalognummer og spenning nár du bestiller nye batteripakker.

Batteriet kommt kein fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under f\r du bruker batteripakken og laderen.Folg deretter ladeprosedyrene som er beskrevet.

• Ikke lad ell er bruk batteriet i eksplosive omgivelser, slik som i nærhen av antennelige væsker, gasser ell stov. Innsetting ell er ttak av batteriet kan anteenne stovet ell gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken pa noen mate for a passage inn i en ikkekompatibel lader idet batteripakken kan sprekke og forarsake alvorlig persorskade.
• Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut påEller senke ned i vannEller andre vaesker.
• Ikke lagre eller bruk verktoyet aller batteripakken på steder der temperaturen kan na aller overstige 40^ (104 F) (som utenfor skur uller metallbygg på sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet aller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstär nr man brenner litium ion-batteripakker.
• Hvis batteriets innholdkommenikontaktmedHUDen, vasker du omradet med mild sape og vann. Hvis du farr Batterivaeske paoyet, skyller du det apne oyet i 15 minutter ell er til iritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolyt sammensatt av en blanding av organiske k carbonater og litium-salter.
• Innholdet i apne battericeller kan forarsake irritasjon av luftveiene. Skaff frisk luft. Sok medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivaesken kan nnes hvis den utsettes for gnister erler flammer.

ADVARSEL: Forsok aldri apne batteripakken av noen ok. Ilke sett i laderen dersom batteripakkens ytre er sprukket aller skadet. Ikke knus, slipp i gulvet aller skad batteripakken. Ikke bruk en batteripakke aller lader som har fatt et slag, er mistet i gulvet, paskjort aller skadet pa annen mate (feks. gjennomboret av en spiker, slatt med hammer, trakket pa). Det kan resultere i elektrisk stot. Skadee batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre erler transporter batteripakken sik at batteripolene

kan komme i kontakt med metallobjekter. For eksempel,-ie legg batteriet i forkle, lommer, verktoyskrin,

produktesker, skuffer etc. sammen med lose spikere, skruer, nikler, etc.

fare for snubling aller fall. Noen verktoy med store batteripakker kan sta pa batteripakken, men kan lettes slas overende.

Transport

ADVAREL: Fare for brann. Transport av batterier kan je fere til brann dersom batteripolene utilsikitet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass pa at batteripolene er beskyttet og goit isolerte fra materialer som kan komme i kontakt og fere til kortslutting.

DFWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke
vare unntatt fra klassifising som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelse som
inneholder et litium-ione batteri med hoyere energiklassifising
enn 100 watt-timer (Wh) kreve forsendelse som fultt regulert Class 9. Alle litium-ione batterier har angitt watt-timer pa
pakken. Men pa gunn av de kompliserte reglene anbefaler DEWALT不解se litium-ione batteripakker med fly, uansett
watt-time klassifising. Forsendelse av verktoy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt
watt-timer pa batteripakken er under 100 Wh.
Uansett om en transport regnes som unntatt aller fultt regulert,
er det senderens ansvar a sjekke de gjeldende reglene for
pakking, etiketter/merking og dokumentasjon.
Informasjonen i dette avsnitet av manualen er gitt i god tro og
ansett som noyaktig pa tidspunktet dokumentet ble opprettet.
Men detGIS ingen garantier, hverken eksplisitt ellr implisitt. Det
er kjaperens ansvar a sikre at aktivitetene samsvarer med de
gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: När FLEXVOLT™-batteriet stared alene erer er montert i et DEWALT 18V produit, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V erler et 108V (to 54V batterier) produit, vil det fungere som et 54V batteri.

Transport-modus: När hetten er satt på FLEXVOLT™, batteriet, er batteriet i transport-modus. La hetten vaere på ved forsendelse.

I transportmodus blirrekar av celler elektrisk frakoblet i pakken sik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med

hoyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjor at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med hoyere watt-timer.

Nominell Wh er pa 3x36 Wh, som altsa er 3 batterier med 36 watt timer hver. Nominell W ved bruks-modus er 10 watt-timer (regnes da s 1 batteri).

Ekemple pã merking for bruk og for transport

Use:108Wh Transport:3x36Wh

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjolig og torr og ikke utsatt for direkte solskinn somt for sterk varme eller kulde. For optimal batteriytelse og levetid br Batteripakker lagres i romtemperatur nár de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat a lagre en fullt ladet batteripakke pa et kjolig og tort sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken ma lades opp igjen for bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denen manualen, kan etikettene pa laderen og batteripakken vise folgende piktogrammer:

Les instruksjongshandboken for bruk.

Se Tekniske data for ladetid.

Ikke undersok med stromforende gjenstander.

Ikke utsett for vann.

Kun for innendors bruk.

Deponer batteripakken pa miljovennlig vis.

Ladkun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DFWALT batteriene med en DEWALT lader kanfore til at de sprekker erler til andre farlige situasjoner.

Ike brenn batteripakken.

Bruk: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3× 36 Wh (3 batteri med 36 Wh).

Batteritype

DCE531 bruker en 18 volt batteripakke.

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546, DCB547. Se

Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Betongvibrator
1 Li-lon batteripakke
1 Bruksanvisning
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstätt under transport.
Ta deg tid til a lese grundig gjennom og forsta donne handboken for bruk.

Merking pa verktoyet

Les instruksjongshandboken for bruk.

Bruk horelsvern.

Bruk vernebriller.

Datokode plassering (Fig.C)

ARVAREL: Aldri modifier elektronverktoyet aller noen del er dee. Dette kan fore til materiell-ller personskader.

1 Avtrekker-bryter
2 Lás av-knapp
3 Hus (drivenhet)
4 Vibratorhode
5 Fleksibelt skaft kapsling

nORsk

6 Krage
7 Fleksibelt skaat kjerne (ikke vist, innenfor kapslingen)
8 Batteri
9 Festeknapp for batteriet
10 Spindel
11 Flens

Tiltenkt Bruk

Din belongvibrator er designet for profesjonell behandling av belong.

ARSEL:Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke pa verktoyet (Fig. C)

MERk: For best resultant, pass p at batteripakken 8 er helt oppladet for brisk.

For Å installer batteripakken i verktøyets handtak

1. Rett inn batteripakken 8 mot skinnene i handetak (Fig.C).
2. Skyv den inn i handtaket til batteripakken er godt festet i verktoyet, pass pa at den ikke losner.

For à fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 9 og trekk batteriet bestemt ut av handtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i donne manualen.

Noen DEWALT batteripakker inkluderer en ladeindikator som bestar av tre gronne LED som indikerer hvor mye lading som er igjen i batteripakken.

For ä aktivere ladeindikatoren, trykk og hold indicatornkappen 13. En kombinasjon av tre gronne LED-lys vil lyse og vise gjenvaerde lading. Dersom gjenvaerde lading av batteriet er under brukbarGRENSE, vil ingen lys tennes og batteriet mälades opp.

MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon pa om verktoyet fortssatt kan brukes, og kan variere med produktkomponentene, temperatur ogBrukerens bruksomrade.

Sette paskaftet (Fig. D, E)

1. Pass pä at plastkragen 6 er satt pa over kapslingen pa det fleksibel skaatet 5 som vist pa figur D.
2. Sett inn spindelen 10 a apningen pa det fleksible skaftet.
3. Manovrere det fleksible skaftet fram og tilbake til delene garrSAMmen (Fig.E).
4. Pass pä at det fleksible skaatet 11 er tett mot verktøyet.
5. Skru kragen godt fast med handen (Fig. E). IkkeBruken skiftenokkel for a skru fast.

BRUK

Bruksanvising

ADVAREL: Ta alltid hensyn til sikkerhetsinstruksjonene. Idende forskritter.

APARSEL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble fra

batteripakken for du foretar eventuelle justeringer.
eller fjerner/installerer tilleggsutstyr erler tilbehør.

En utilisektet oppstart kan fore til personskader.

ADVARSEL: For a redusere faren for alvorlig personskade, an ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For a redusere faren for personskade, skal. ALLTID holde godt fast, for a vare forberedt pa en plutselig reaksjon.

Riktig stilling for hendene er a ha en hand pa handtaket 14, med den andre handen pa hovedhuset 3.

Avtrekker-bryter (Fig. A)

For a slaverktoyet P, klem avtreksbryteren 1.

Vibrasjonsintensitet er variabel og avhenger av hvor dypt inn du klemmer avtrekkeren. For a sla verktoyet AV, slipp avtrekksbryteren.

Laseknapp (Fig. G)

For a velge last/äpen, trykk inn laseknappen 2 pa venstre sider av verktoyet. Nár du skifter laseknappens posisjon, pase at avtrekkeren er sluppet.

For a bruke verktoyet, velg PÅ posisjon ved Å bruke avtrekkeren 1 og trykke inn kontrollknappen 2 pa høyre side av verktoyet, som vist i figur G.

Forbruk(Fig.A,F)

Bruk begge hender som vist pa figur F, og hold fast huset 3 pa betongvibratoren mens du fomer vibratorhodet 4 ned i den vate betongen. Vri laseknappen til PAg og trykk inn avtrekkeren.

For best resultant er det vanligvis best a holde vibratorhodet vertikalt hele tiden, og unnga side-til-side bevegelser. Det er vanligvis best a fore vibratorhodet ned i den vate betongen, deretter sla pa vibratoren, og sla den av igjen for du trekker

vibratorhodet rett opp. Flytt vibratorhodet til;neste posisjon og gjenta prosedyren.

VEDLIKEHOLD

Ditt DFWALT elektriske verktøy er designet for Å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVAREL: For a redusere risikoen for alvorlig nskade, sla av verktoyet og koble fra batteripakken for du foretar eventuelle justeringer erller fjerner/installerer tilleggsutstyr erler tilbehør.

En utilisektet oppstart kan fore til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Flex Shaft Lubrication

Vær forsiktig og unngå at smuss og annen forurensningkommeninn i kapslingen erler i berøring med kjernen pa det fleksibleskaatet när det tas ut og rengjores. Unngå lavtemperaturfett, som vil kinne samle seg nederst pa skaatet og fore til lekkasje.

Ikke demonter vibratorhodet. Vibratoren er forseglet fra fabrikken og inneholder et spesielt smoremiddel for hove belastninger. Ved a bryte forseglingen og tilfore feil smoremiddel vil ytelsen og levetiden pa verktoyet reduseres vesentlig. Dersom vibratorhodet er skadet ell trenger smoring, lever verktoyet til et autorisert DEWALT serviceverksted.

Rengjaring

APARSEL: Blas skitt og stov ut av hovedkabinetet med tarnrft nar skitt samles inne i og rundt luftapningene. Bruk godkjent oyebeskyttse og godkjent stovmaske nar du utforer denote prosedyren.

ADVARSEL: Aldri bruk losemidler eller sterke kjernikalier fere engjore ikke-metalliske deler av verktoyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild sape. Aldri la noen vaeske trenge inn i verktoyet; aldri dypp noen del av verktoyet i en vaeske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som av DEWALT kan vaere farlig, ettersom dette ikke er testet sammen med dette verktoyet. For a redusere faren for skader, bor kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produitet.

Ta kontakt med din forhandler forytterligere informasjon om egnet ekstrautstyr.

Beskytelse av miljøet

Separat innsamling. Produktor og batterier merket med dette symbolet skal ikke kastes i vanlig hushholdningsavfall.

Produkter og batterierinneholder materialer som

kan gjenvinnes eller gjenbrukes, som reduserer behovet for rámaterialier. Vennligst lever elektriskeprodukter og batterier til gjenbru k i henhold til lokale regler. Mer informasjon fär du pa

www.2helpU.com.

Lad batteripakken welt ut, og ta den ut av verktoyet.
- Lithium-ion celler kan gjenbrukes. Lever dem til forhandleren aller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes aller avfallsbehandles korrekt.

VIBRADOR PARA BETÃO

DCE531

Gratuler!

Anvand INTE under vata forhallanden erler narrhen av lattantandliga vatskor eller gaser.
