BRUKSANVISNING K5 Power Control Car & Home Kärcher

ved at dreje 90°. Figur M

overflade og lad det virke (ikke tørre).

1. Løft og bær maskinen i bæregrebene.

• dB(A) 92 Generelle merknader p. 49
• KÄRCHER Home & Garden-app p. 49
• Miljøvern p. 49
• Forskriftsmessig bruk p. 49
• Tilbehør og reservedeler p. 49
• Leveringsomfang p. 49
• Beskrivelse av apparatet p. 49

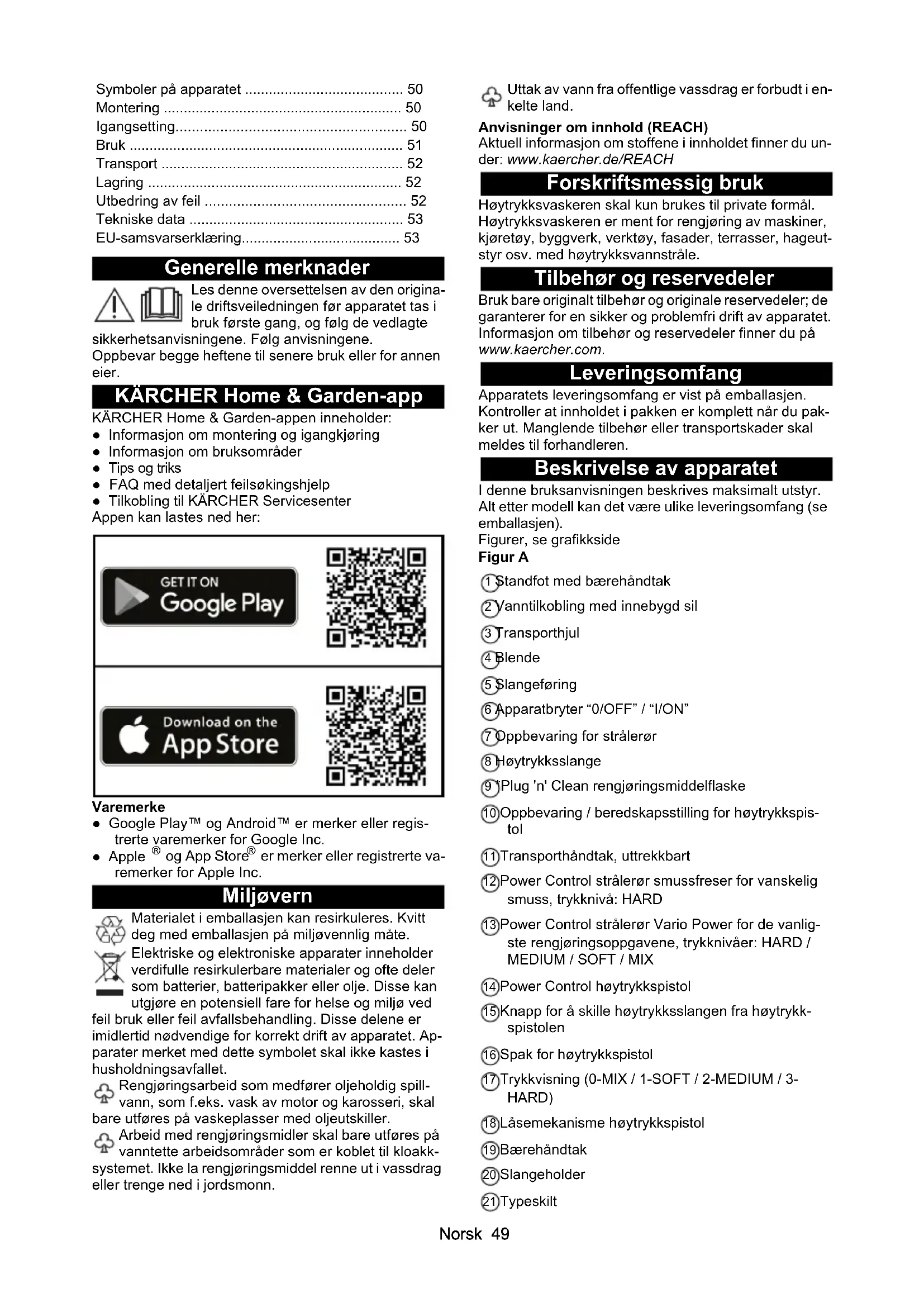

• Sikkerhetsinnretninger Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserNorsk 49 Generelle merknader Les denne oversettelsen av den origina- le driftsveiledningen før apparatet tas i bruk første gang, og følg de vedlagte sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier. KÄRCHER Home & Garden-app KÄRCHER Home & Garden-appen inneholder: ● Informasjon om montering og igangkjøring ● Informasjon om bruksområder ● Tips og triks ● FAQ med detaljert feilsøkingshjelp ● Tilkobling til KÄRCHER Servicesenter Appen kan lastes ned her: Varemerke ● Google Play™ og Android™ er merker eller regis- trerte varemerker for Google Inc. ● Apple p. 50

er merker eller registrerte va- remerker for Apple Inc. Miljøvern Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Ap- parater merket med dette symbolet skal ikke kastes i husholdningsavfallet. Rengjøringsarbeid som medfører oljeholdig spill- vann, som f.eks. vask av motor og karosseri, skal bare utføres på vaskeplasser med oljeutskiller. Arbeid med rengjøringsmidler skal bare utføres på vanntette arbeidsområder som er koblet til kloakk- systemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn. Uttak av vann fra offentlige vassdrag er forbudt i en- kelte land. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du un- der: www.kaercher.de/REACH Forskriftsmessig bruk Høytrykksvaskeren skal kun brukes til private formål. Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageut- styr osv. med høytrykksvannstråle. Tilbehør og reservedeler Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Leveringsomfang Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pak- ker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren. Beskrivelse av apparatet I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Figurer, se grafikkside Figur A 1 Standfot med bærehåndtak 2 Vanntilkobling med innebygd sil 3 Transporthjul 4 Blende 5 Slangeføring 6 Apparatbryter “0/OFF” / “I/ON” 7 Oppbevaring for strålerør 8 Høytrykksslange 9 *Plug 'n' Clean rengjøringsmiddelflaske 10 Oppbevaring / beredskapsstilling for høytrykkspis- tol 11 Transporthåndtak, uttrekkbart 12 Power Control strålerør smussfreser for vanskelig smuss, trykknivå: HARD 13 Power Control strålerør Vario Power for de vanlig- ste rengjøringsoppgavene, trykknivåer: HARD /

• 14 Power Control høytrykkspistol 15 Knapp for å skille høytrykksslangen fra høytrykk- spistolen 16 Spak for høytrykkspistol 17 Trykkvisning (0-MIX / 1-SOFT / 2-MEDIUM / 3- HARD) 18 Låsemekanisme høytrykkspistol 19 Bærehåndtak 20 Slangeholder 21 Typeskilt Symboler på apparatet p. 50
• Montering p. 50
• Igangsetting p. 50
• Bruk p. 51
• Transport p. 52
• Lagring p. 52
• Utbedring av feil p. 52
• Tekniske data p. 53
• EU-samsvarserklæring Norsk 22 Tilbehørsrom 23 Krok for festing av nett 24 Nett for tilbehørsrom 25 Strømledning med strømstøpsel 26 Kobling for vanntilkoblingen 27 **Hageslange med vanlig kobling – Forsterket med stoffinnlegg – Diameter minst 1/2 tomme (13 mm) – Lengde minst 7,5 m 28 **KÄRCHER sugeslange for vannforsyning fra åp- ne beholdere (best.nr. 2.643-100.0) 29 Medfølgende skruer og plugger 30 *Skumdyse med beholder for rengjøringsmiddel Rengjøringsmiddelet suges ut av beholderen, og det oppstår et kraftfullt rengjøringsskum. 31 *Roterende vaskebørste (f.eks. for bilvask) p. 5350

• ekstrautstyr, ** kreves i tillegg Medfølgende skruer og plugger Figur B 1 Plugg standfot (2 styk.) 2 Skrue M 4x20 (2 stk.) 3 Skrue M 4x22 (2 stk.) 4 Skrue M 4x16 (8 stk.) Sikkerhetsinnretninger 몇 FORSIKTIG Manglende eller endrede sikkerhetsinnretninger Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger. Apparatbryter Apparatbryteren forhindrer utilsiktet oppstart av appara- tet. Låsemekanisme høytrykkspistol Låsemekanismen sperrer avtrekkeren på høytrykkspis- tolen og forhindrer at apparatet slås utilsiktet på. Auto-stopp-funksjon Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen. Motorvernbryter Dersom strømforbruket er for høyt, slår motorvernbryte- ren av apparatet. Symboler på apparatet Montering Illustrasjoner, se grafikkside. Ha klar skruene som følger med og en passende skru- trekker. Monter på de løse delene som følger med før apparatet tas i bruk. Montere hjul

1. Sett inn hjulene.

Merknad Pass på innrettingen av hullet. Figur C

Monter oppbevaring for strålerør

1. Heng inn oppbevaringen for strålerørene.

2. Sikre oppbevaringen med 2 skruer.

Monter tilbehørsnettet

1. Heng tilbehørsnettet i krokene.

Figur H Skyv høytrykksslangen gjennom slangeføringen

1. Stikk høytrykksslangen bakfra gjennom slangeførin-

1. Sett apparatet på et jevnt underlag.

2. Vikle høytrykksslangen helt av og løs opp eventuel-

le løkker og vridninger.

3. Trekk høytrykksslangen helt frem gjennom slange-

4. Sett inn høytrykksslangen i høytrykkspistolen til du

hører at den smekker i lås. Merknad Pass på at nippelen står i riktig stilling. Figur K

5. Sjekk at forbindelsen er sikker ved å dra i høytrykks-

3. Åpne vannkranen helt.

Figur L Suge vann fra åpen beholder Høytrykksvaskeren er, sammen med sugeslange med tilbakeslagsventil fra KÄRCHER (spesialtilbehør, bestil- lingsnr. 2.643-100), egnet til suging av overflatevann, f.eks. fra regntønne eller basseng (maksimal sugehøy- de, se kapitlet Tekniske data). Det er ikke behov for koblingen for vanntilkoblingen un- der sugedrift.

2. Lås opp avtrekkeren på høytrykkspistolen.

3. Trykk inn avtrekkeren på høytrykkspistolen.

kommer ut av høytrykkspistolen uten bobler.

5. Slipp avtrekkeren på høytrykkspistolen.

6. Lås avtrekkeren på høytrykkspistolen.

Bruk OBS Tørrkjøring av pumpen Skader på apparatet Dersom apparatet ikke bygger opp trykk i løpet av 2 minutter, slår du det av og går fram som beskrevet i kapitlet Utbedring av feil. Power Control-system Trykkindikatoren på høytrykkspistolen viser trykknivået som er stilt inn for øyeblikket under drift med Power Control-strålerør. Merknad Materialenes følsomhet kan variere kraftig avhengig av alder og tilstand. Anbefalingene er derfor ikke bindende. Merknad Ved drift med flaterengjører og annet tilbehør er trykkin- dikatoren ikke relevant. Drift med høytrykk OBS Skade på lakkerte eller ømfintlige overflater Overflatene kan ta skade av for kort stråleavstand eller dersom det velges et uegnet strålerør. Hold en stråleavstand på minst 30 cm ved rengjøring av lakkerte overflater. Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen.

sket trykknivå vises på trykkindikatoren. Drift med vaskebørste OBS Lakkskader Skade på overflater forårsaket av skitten vaskebørste Forviss deg om at vaskebørsten er fri for smuss og an- dre partikler før du tar den i bruk. Merknad Når du bruker vaskebørster arbeider apparatet med lav- trykk. Dermed kan det blandes i rengjøringsmiddel.

1. Sett vaskebørsten i høytrykkspistolen og lås den

ved å dreie den 90° rundt. Drift med rengjøringsmiddel FARE Ved ignorering av sikkerhetsdatabladet Alvorlige helseskader forårsaket av uriktig bruk av ren- gjøringsmiddel Ta hensyn til sikkerhetsbladet fra produsenten av ren- gjøringsmiddelet, særlig informasjonen om personlig verneutstyr. Merknad Rengjøringsmiddelet skal bare blandes i ved lavtrykk. Merknad For drift med rengjøringsmiddel trenger du en Plug’n’Clean-rengjøringsmiddelflaske. Rengjørings- middel fra KÄRCHER kan kjøpes klar til bruk i en Plug’n’Clean-rengjøringsmiddelflaske.

1. Ta av lokket på Plug’n’Clean-rengjøringsmiddelflas-

2. Press rengjøringsmiddelflasken med åpningen ned

i tilkoblingen for Plug’n’Clean-rengjøringsmiddel. Figur N

3. Bruk strålerøret Vario Power.

4. Drei strålerøret mot “MIX” til “MIX” vises på høy-

trykkspistolen. Rengjøringsmiddeloppløsningen blandes i vann- strålen under driften.

5. Bruk eventuelt skumdysen.

a Fyll rengjøringsmiddeloppløsningen i rengjø- ringsmiddeltanken. Følg doseringsanvisningene på emballasjen til rengjøringsmiddelet. b Forbind skumdysen med rengjøringsmiddelbe- holderen. Indikator Trykknivå Anbefales for f.eks. HARD Steinterrasser laget av bro- stein eller betong med frilagt tilslag, asfalt, metalloverfla- ter, hageutstyr (trillebårer, spader osv.) MEDIUM Personbil/motorsykkel, tegl- steinsflater, pussede veg- ger, kunststoffmøbler SOFT Treflater, sykkel, sandsteins- flater, rottingmøbler MIX Drift med rengjøringsmiddel Indikator Trykknivå Anbefales for f.eks.52 Norsk c Sett skumdysen i høytrykkspistolen og lås den ved å dreie den 90° rundt. Figur O Anbefalt rengjøringsmetode

1. Spray rengjøringsmiddelet sparsommelig på den

tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

Etter drift med rengjøringsmiddel

1. Ta Plug’n’Clean-rengjøringsmiddelflasken ut av hol-

deren og sett på lokket.

2. Plasser rengjøringsmiddelflasken i holderen med

lokket vendt opp for oppbevaring.

1. Slipp avtrekkeren på høytrykkspistolen.

Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet blir bevart.

2. Lås avtrekkeren på høytrykkspistolen.

3. Sett høytrykkspistolen med strålerør i parkeringspo-

4. Slå av apparatet ved arbeidspauser som varer len-

ger enn 5 minutter “0/OFF”. Avslutte driften 몇 FORSIKTIG Trykk i systemet Skader forårsaket av vann som strømmer ukontrollert ut under høytrykk Høytrykksslangen skal kun tas av høytrykkspistolen el- ler apparatet så lenge det ikke er trykk i systemet.

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold

den inne i 30 sekunder. Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet “0/OFF”.

8. Trekk støpselet ut av stikkontakten.

Transport 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport. Bære apparatet

1. Løft og bær apparatet i bærehåndtakene.

2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Før liggende transport må du ta Plug’n’Clean-ren-

gjøringsmiddelflasken ut av holderen og sette på lokket.

2. Sikre apparatet så det ikke kan skli eller velte.

Lagring 몇 FORSIKTIG Ved ignorering av vekten Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring. Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.

2. Ta strålerøret av høytrykkspistolen.

3. Trykk på løsneknappen på høytrykkspistolen og ta

av høytrykksslangen.

4. Oppbevar høytrykksslangen på apparatet.

5. Oppbevar strømledningen og tilbehøret på appara-

tet. Ved langvarig lagring må du ta hensyn til tilleggshenvis- ningene, se kapitlet Stell og vedlikehold. Stell og vedlikehold FARE Fare for elektrisk støt Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet. Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid. Frostbeskyttelse OBS Frostfare Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost. Følgende må være oppfylt: ● Apparatet er koblet fra vannforsyningen. ● Høytrykkspistolen er koblet fra høytrykksslangen.

vann ut av høytrykksslangen.

3. Rengjør silen under rennende vann.

Utbedring av feil Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice. FARE Fare for elektrisk støt Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet. Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen.

2. Kontroller at spenningen som er oppgitt på typeskil-

tet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

4. Dersom motoren er overbelastet og motorvernbry-

teren har løst seg ut: a Slå av apparatet “0/OFF”. b La apparatet avkjøles i en time.Norsk 53 c Slå på apparatet “I/ON” og sett det i drift igjen. Hvis feilen oppstår flere ganger, må apparatet kon- trolleres av kundeservice. Apparatet starter ikke, motoren brummer Spenningsfall forårsaket av svakt strømnett eller ved bruk av en skjøteledning

1. Når du slår på apparatet, trykker du først inn avtrek-

keren på høytrykkspistolen og deretter på “I/ON”. Apparatet bygger ikke opp trykk Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

2. Rengjør silen under rennende vann.

a Slå på apparatet i maksimalt 2 minutter uten at strålerøret er satt inn. b Trykk inn høytrykkspistolen og vent til vannet kommer ut uten bobler. c Koble til strålerøret. d Ta hensyn til maks. sugehøyde under sugedrift (se kapitlet Tekniske data). Store trykksvingninger

1. Rengjør høytrykksdysen:

a Fjern smuss fra dyseboringen med en nål. b Skyll høytrykksdysen forfra med vann.

stor utetthet må du kontakte autorisert kundeservice. Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Vario Power og drei det til “MIX”.

2. Kontroller om Plug’n’Clean-rengjøringsmiddelflas-

ken står med åpningen ned i holderen for rengjø- ringsmiddel. Garanti Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i ga- rantitiden dersom disse kan føres tilbake til material- el- ler produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din for- handler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden) Tekniske data Med forbehold om tekniske endringer. EU-samsvarserklæring Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen- de helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Høytrykksspyler Type: 1.324-xxx Gjeldende EU-direktiver 2000/14/EF 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU Anvendte harmoniserte standarder EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Anvendte samsvarsvurderingsprosesser 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) Målt: 89 Garantert: 92 Undertegnede handler på vegne av og med fullmakt fra ledelsen. Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2018/10/01 Elektrisk tilkobling Spenning V 230 Fase ~ 1 Frekvens Hz 50 Tilkoblingskapasitet kW 2,1 Beskyttelsesgrad IPX5 Beskyttelsesklasse I Nettsikring (treg) A 10 Vanntilkobling Tilførselstrykk (maks.) MPa 1,2 Tilførselstemperatur (maks.) °C 40 Tilførselsmengde (min.) l/min 10 Innsugingshøyde (maks.) m 0,5 Effektspesifikasjoner apparat Driftstrykk MPa 12,5 Maks. tillatt trykk MPa 14,5 Transportmengde, vann l/min 7,5 Transportmengde maks. l/min 8,3 Transportmengde, rengjørings- middel l/min 0,3 Rekylkraften til høytrykkspistolen N 20 Mål og vekt Gjennomsnittlig driftsvekt kg 14,8 Lengde mm 402 Bredde mm 306 Høyde mm 588 Registrerte verdier mht. EN 60335-2-79 Hånd-arm-vibrasjonsverdi m/s
