BRUKSANVISNING SR 4900 L METABO

Fara pa ground av vibrationer!

• Les dette brauksanvisningen helt gjennom for oppstart. Vær spesielt oppmerksom pa sikkerhetsvenisningene.
• Hvis du fastslár transportskader nár du pakker ut apparatet, skal du straks underrette forhandleren. Verktøyet skal ikke tas ibru!
  Denne bruksanvisingen henvender seg til personer med grunnleggende tekniske kunnskaper i handtering av slikt verktoy som er beskrevet her. Hvis du ici har noen erfaring med slikt verktoy, bor du forst faj hjelp av personer som har sik erfaring.
• Oppbevar alle dokumenter som blir levert med dette verktoyet, sik at du kan sla etter om nodvendig. Oppbevar kvitteringen for eventuelle garantitilfeller.
• Hvis du läner bortEller selger verktoyet,legg ved alle medleverte dokumenter.

Produsenten er seks ansvarlig for skader som oppstar fordi denen bruksanvisinngen ikke blir fulgt.

Adversel mot skader pagsjonstander.

Hervisning:

Ytterligere informasjoner.

Tallibilder(1,2,3,...)

• merker enkeltdeler;
• erfortlopendenummerert.

Dette verktøyet brukes til a feste og løsne sekskantskruer og sekskanutmutter.

Dette verktoyet ma kun drives av entrykluftkompressor.Det maksimalt tilatte arbeidstrykket som er oppgitt i deTekniske data ma不信 overskrides.Dette verktoyet ma不信 drives med eksplosiv, brennbar eller helsefarlig gass.

Enhver annen bruk er/DDke formalmsmessig. Ikke formalsmessig bruk, endringer pa verktoyet ellbruk av deler som ikke er provet og godkjent av produsenten kan forarsake uforutsette skader!

• Ved bruk av verktøyet skal du følge disse sikkerhetsvenisningene for autelukke at personer eller gjenstander utsettes for fare.
  Folg de spesie Ile sikkerhetsenhvis- ningene i de respektive kapitlene.
  Folg eventuelle spesielle forskritter om arbeitsvern aller ulykkesforebyggelse ved handtering av kompressorer og trykkluftverktoy.
• Dette apparatet ma kun brukes av personer som har lest og forstatt donne veiledningen og som er oppemerksome pa farene ved handtering. Personer under 18 ar ma kun bruke dette apparatet i rammen av en ykesutdannelse under tilsyn av en laer.

Generelle farer!

• Hold orden på arbeidsplassen - uorden i arbeidsområdet kan medfore ulykker.
  Vær oppmerksom. Ikke bruk dette verktoyet nár du er ukonsentrt.

• Hold barn og andre personer borte fra arbeidsområdet.

• Oppbevar trykkuftverktoy utilgengelig for barn.
• Dette verktøyet magkun kobles til en kompressor over en hurtigkoblig.
• Ikke berør roterende deler.

• Skill dette apparatet fra trykkuftkoblingen for du:

• Skifter bits,

• Utbedrer feil aller
• Nar verktoyet ilke er under opp-syn.

Fare ved utilisekelig personlig verneutstyr!

• Bruk personlig verneutstyr:

Horselsvern,
- Vernebrille.

• Ikke reparer dette verktøyet selv! Kun fagfolk skal utføre reparasjoner på kompressorer, trykktanker og trykkluft-verktøy.

Forsiktig!

Beskytt apparatuset, saerlig trykkuftkoblingen, firkantholderen og betjeningeselementene, mot stov og skitt.

Fare ved vibrasjoner!

Vibrasjoner kan overfres til hele kroppen og spesielt til armer og hender. Meget stor vibrasjon og konti-nuerlig vibrasjon kan forarsake skader pa nerver og blodkar.

Forsiktig!

• Beskytt apparatet, saerlig trykkuft-koblingen og betjeningselementene, mot stov og skitt.
  Forsikre deg om at det maksimalt til-. latte arbeidstrykket som er oppfart i de tekniske data ikke blir overskredet.

Arbeidstrykket ma innstilles over entrykkforminsker.

• Verktøyet违法犯罪
• Verktøyet må不同程度 overbelastes – bruk verktøyet kun i det effektområdet som er oppgitt i de tekniske data.
• Verktøyet ma bare gå pa tomgang en kort stund.

3.3 Symboler på maskinen

Fare!

Hvis de folgende advanslene ignoreres kan det oppsta alvorlige personskader aller materielle skader.

For at dette verktoyet skal kinne brukes i lang tid, ma det forsynes med tilstrekkelig pneumatikkolje.Dette kan gjores pa donne maten:

Over en vedlikeholdsenhet med oljesmorer pa kompressoren.
Over en ledningsoljesmorer som er installert direkte pa trykkluftverktoyet eller pa trykkluftledningen.
- Drypp ca. 3 til 5 draper pneumatikkolje hvert 15. driftsminutt (kontinuerlig bruk) manuelt inn i trykkuftkoblingen.

1. Sett bitsen pa firkantholderen.

2. Innstill dreieretningen på omkoblingsknappen for hoyre-/venstre-gang:

3. Omkoblingsknapp mot høyre: Høyregang/skru fast

4. Omkoblingsknapp mot venstre: Venstregang/skru opp

5. Innstille dreiemomentet på omkoblingsknappen:

6. Omkoblingsknapp helt mot hoyre = Maksimalt tiltrekningsmoment.

7. Omkoblingsknapp helt mot venstre = Maksimalt losemoment.
8. Omkoblingsknapp trinnvist utover = Dreiemomentet blir storre.

9. Omkoblingsknapp trinnvist mot midthstilling = Dreiemomentet blir mindre.

10. Innstill arbeidstrykket pa kompressoren (maksimalt tillatt arbeidstrykk se tekniske data).

11. Koble hurtigkoblingen til trykkuftforsyningen.
12. Koble inn med avtekkeren.

5. Vedlikehold og stell

Fare!

Skill fra trykkuftkoblingen for ethvert arbeide pa verktoyet.

Andre vedlikeholds-eller reparasjonsarbeider enn dem som er beskrevet i dette kapitlet mA kun gjennomfores av fagfolk.

• Kontroller at skruforbindelseer sitter godt fast, trekk ev. til.
  Nar verktoyet ici blir smurt over en vedlikeholdsenhet erer en ledningsoljesmorer, skal du drype ca. 3 til 5 draper pneumatikkolje manuelt i trykkluftkoblingen hvert 15. driftsminitt (kontinuerlig bruk).
• Ikke oppbevar verktoyet uten beskyttele utendors aller i fuktige omgivelser.

6. Tilgengelig tilbehør

Pneumatikkolje 0,5 liter Spesialolje for trykkuftverktoy, ved-likeholdsenheter og pamonterte oljesmorer. Art.-nr.090 100 8540
Ledningsoljesmorer R3/8" innvendig gjenge For installations direkte pa trykkuftverktoy. Alltid synlig oljeniva med kontrollglass. Art.-nr.090 105 4592

7. Reparasjon

Fare!

Reparasjoner pa trykkuftverktoy maku kun gjennomfores av fagfolk!

Trykkuftverktoy som ma repareres kan sendes til kundeservice i ditt land. Du finner adressen i resvedelstlisten.

Vennligst beskriv feilen nár du sender inn verktøyet til reparasjon.

8. Miljøvern

Emballasjematerialet for maskinen kan resirkuleres 100% .

Brukte maskiner og tilbehør inneholder store mengder verdifulle r- og kunst-stoffer, som ogsa kan resirkuleres.

Bruksanvisningen er trykket pa papir som er bleket uten klor.

1. Tekniske data

Modell SR 4900 L
Luftbehov l/min 630
Maksimalt tillatt arbeidstrykk bar 6,2
Turtall min	-1 4500
Firkantholder " 1
Maksimal skruestørrelse M32
Slagverk Dobbelt-hammerslagverk
Maksimal dreiemoment (høyregang) Nm 2200
Maksimal dreiemoment (venstregang) Nm 2200
Minste slangediameter (innvendig) mm 13
Vibrasjon (veiet effektiv verdi for akselerasjon)	m/s2	9,09
Usikkerhet K	m/s2	3,64
EN ISO 15744:2008 (ISO 15744:2002)
Lydefektnivå LwA	dB (A)	122,4
Lydtrykknivå LPA	dB (A)	111,4
Usikkerhet K	dB (A)	4
Mål:
Lengde x bredde x høyde	mm	500 x 190 x 180
Vekt uten emballasje	kg	10,6
med emballasje	kg	12,5

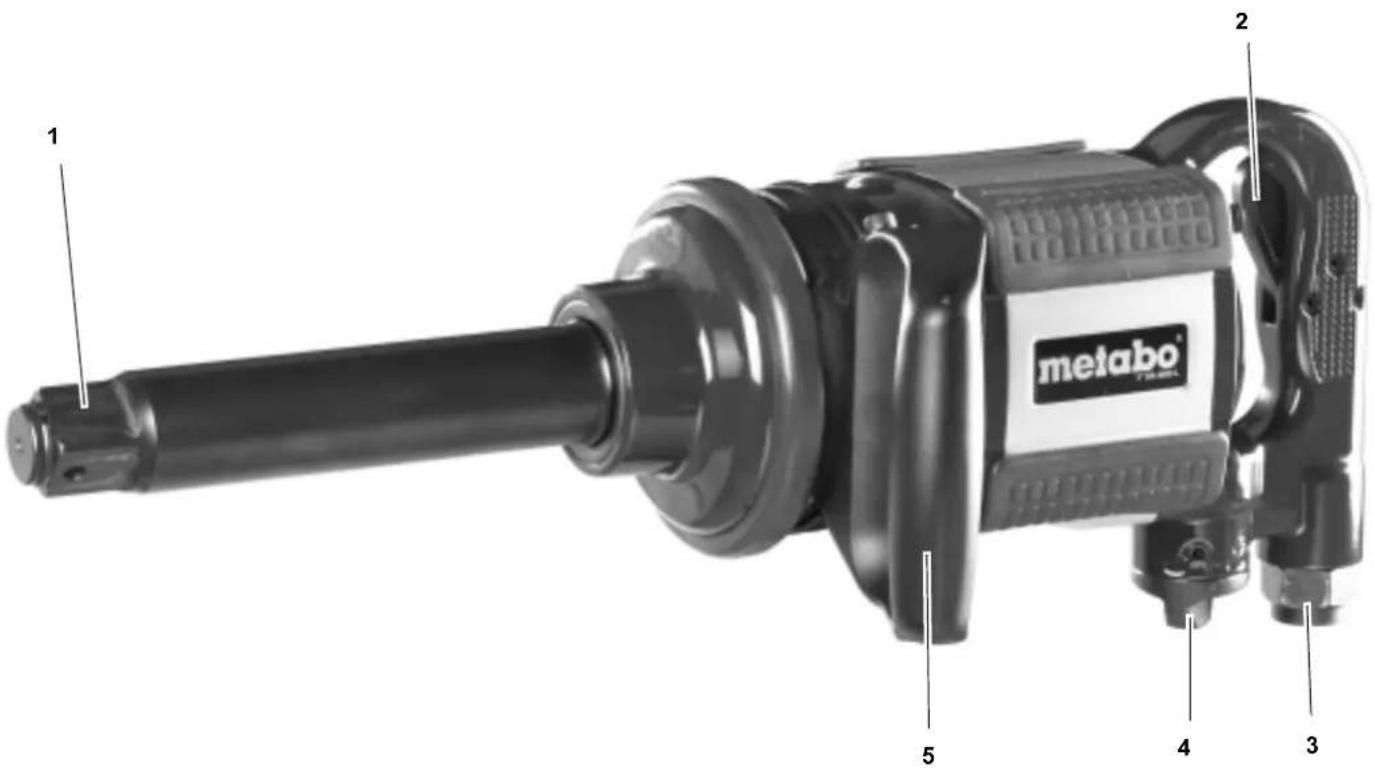

1. O63op np6opa - KOMJIeKT nocTabKn
