GEBRUIKSAANWIJZING SR 4900 L METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen' conform de bepalingen van de richtlijnen

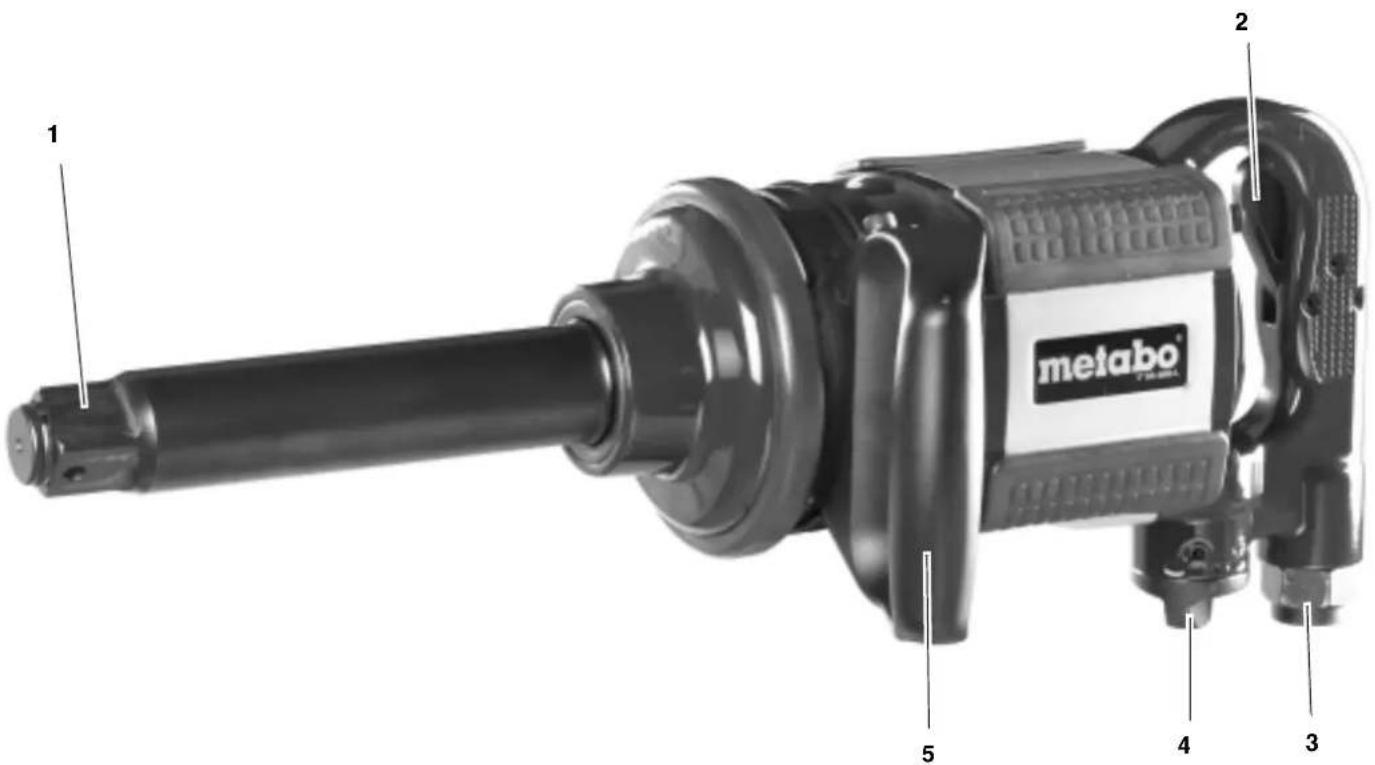

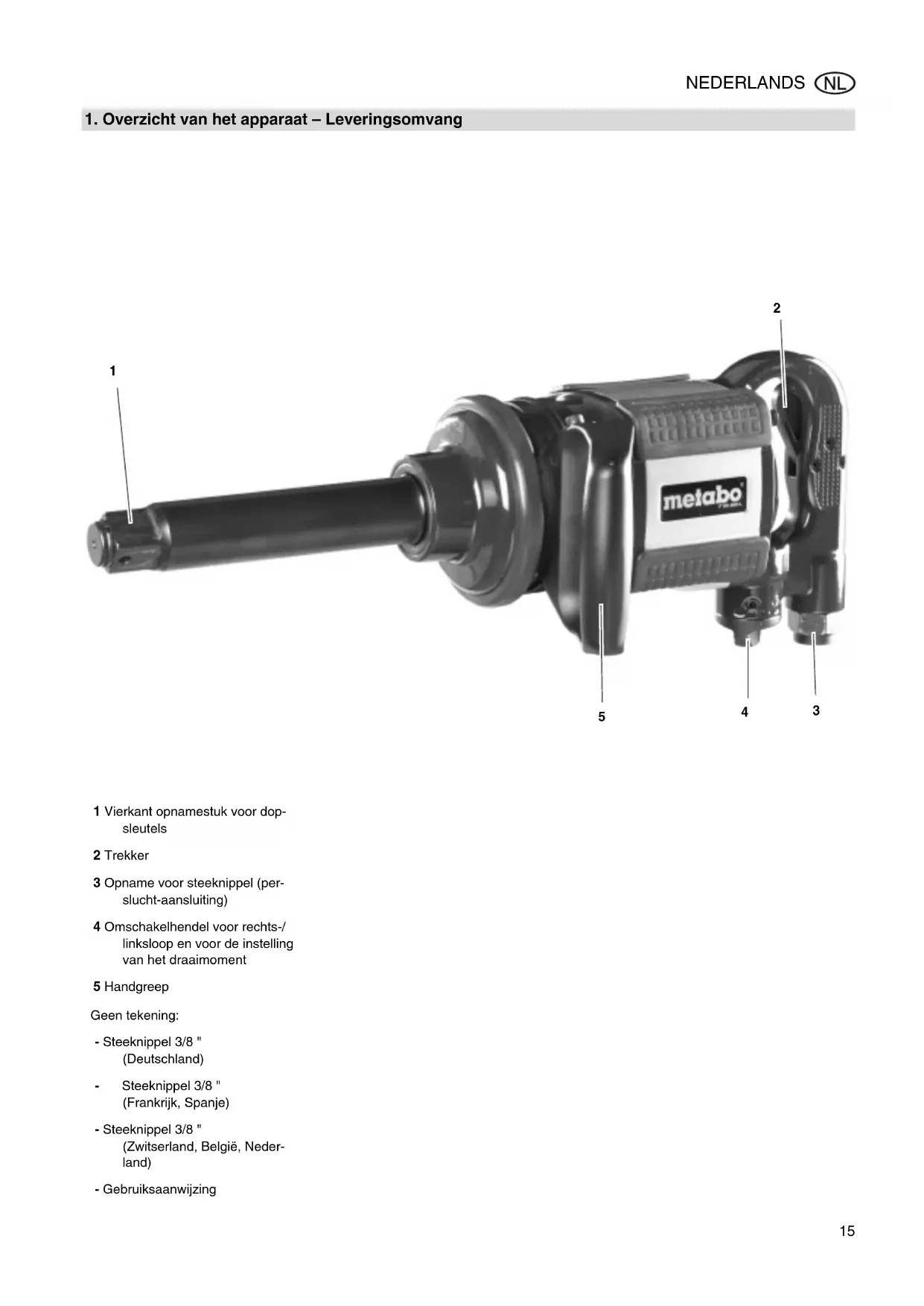

1. Overzicht van het apparaat - Leveringsomvang

1 Vierkant opnamestuk voor dop-sleutels
2 Trekker
3 Opname voor steeknippel (perslucht-aansluiting)
4 Omschakelhendel voor rechts-/ linksloop en voor de instelling van het draaimoment
5 Handgreep

Geentekening:

• Steenkippel 3/8" (Deutschland)
• Steenkippel 3/8" (Frankrijk, Spanje)
• Steenkippel 3/8" (Zwitserland, Belgie, Nederland)
• Gebruiksaanwijzing

Inhoudstafel

1. Overzicht van het apparatus - Leveringsomvang 15
2. Lees dit eerst! 16
3. Veiligheid 16
   3.1 Voorgeschreven gebruik van het systeme. 16
   3.2 Algemene veiligheidsinstructies 16
   3.3 Symbolen op het toestel....17
4. Bediening.. 17
   4.1 Voor het eerste bedrijf.... 17
   4.2 Gereedschap gebruiken.. 17
5. Service en onderhoud 17
6. Beschikbare accessoires 17
7. Reparatie. 17
8. Milieubescherming 17
9. Technische gegevens...18

2. Lees dit eerst!

Deze gebruksaanwijzing werden zervvaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier eenkleine wegwijzer, hoe u deze gebruksaanwijzing dient te lezen:

Lees deze gebruiksaanwijzing voor de ingebruinkeming geheel door Besteed waar bij vooral aandacht aan het hoofdstuk,veiligheidsvoorschriften".
- Als u bij het uitpakken van het appar
raat transportschade vaststelt, dan
moet u waar onmiddelijk uw lever
rancier van op de hoogte stellen.
Neem het gereedschap Niet in
bedrijf!
- Deze gebruiksaanwijzing richt sich aan Personen met technische basis-kennis in de omgang met gereed-schap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervara-ren Personen.
- Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kurz informeren. Bewaar het koopbewijs voor maybe garantiegevallen op.
- Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, sondern deze gebruiksaanwijzing Niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

Deinformatics in deze gebruiksaanwij-zing zich op de volgende manier geken-merkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materièle schade.

Opmerking: aanvullende informaties.

Getallen in afbeeldingen (1, 2, 3, ...)
- kenmerkenafzonderlijke delen;
- zich Doorlopend genummerd.
- Handelingsinstrumenties, waar bij op de volgorde dient te worden gelet, zich doorgenummerd.
Handelingsinstrumentes met willekeurige volgorde zichn met een punt gekenmerkt.
- Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreve genbruik van het systeme

Dit gereedschap dient ter bevestiging en voor het losmaken van zeskantschroeven en zeskantmoeren.

Dit gereedschap mag uitsluitend door een persluchtcompressor worden aangedreten. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag Niet worden overschreden. Dit gereedschap mag Niet met explosieve, brandbare of gezondheids-bedreigende gassen worden geexploiteerd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die Niet door de fabrikant werden gekeurd en vrijgeveen, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsinstructies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstrumenties in de desbe-treffende hoofdstukken.

• Houdt u zich eventuele aan de bij-zondere wettelijk maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

• Dit apparaat mag enkel worden bediend door Personen die deze gebruiksaaanwijzing hebben gelezen en begrepen, en zich bewust+zijn van de bevaren bij de omgang met dit apparaat. Personen onder 18一年多ogen dit apparaat uitsluitend in het kader van een beroepsopleiding onder toezicht van een leraar gebruiken.

Algemene gevaren!

• Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
  Wees aandachtig. Gebruik dit gereedschap Niet, wanner u nicht geconcentreerd bent.
• Houd kinderen en andere personnes van het arbeitsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
• Raak geen roterende onderdelen aan.
• Scheidt het toestel van de perslucht-aansluiting alvorens u:

Steckslutels wisselen,
storigenverhelptof
wanreer het werktuig zonder toe-zicht is.

Gevaar door ontoreikende onljke veiligheidsuitrusting!

Draag persoonlijke veiligheidsuitrusting:

geluidsbescherming,
Veitheidsbril.

Gevaar door gebreken aan het!

Voer nooit zichreparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Opgelet!

Beschem het toestel, vooral de persluchtaansluiting, de vierkantopname en de bedieningselementen gegen stof en verontreinigungen.

Gevaardrilling!

Trilling kan op het geheel lichaam en vooral op armen en handen worden overgebracht. Zeer sterke trillingen alsook permanente trilling kan zenuw- en vatzieken veroorzaken.

Opgelet!

• Beschem het toestel, vooral de persluchttaansluiting en de bedieningselementen gegen stof en vuil.
  Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens nicht overschreten wird. De arbeidsdruk moet via een drukverlager worden ingesteld.
  Zorg dat u dit gereedschap nicht overbelast - gebruik dit gereed-schap uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
• Het werktuig alleen kort in de leeg-loop lately draaien.

3.3 Symbolen op het toestel

Gevaar! Veronachtzaming van de volgende waarschuwingen kan tot zware verwondingen of materiele schade leiden.

Gebruiksaanwijzing lezen.

Oordoppen dragen.

Veiligheidsbril dragen.

4. Bediening

4.1 Vór het eerste bedrijf

• Steenkippel inschroeven.

4.2 Gereedschap gebruiken

Attentie!

Opdat dit toestel lang voor inzet gereed blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt geleuren:

• Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.
• Via een leidingsolier die direct aan het persluchtgereedschap of aan de persluchtleiding is geinstaleer.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Steek de dopsleutel op het vierkante opnamestuk.

• Draairichting aan de omschakelknop voor rechts-/linksloop instellen:

• Omschakeknop maar rechts: rechtsloop/vastdraaien

• Omschakeknop maar links: linksloop/losdraaien

• Het draaimoment aan de omscha-kelknop instellen:

• Omschakeknop geheel maar rechts = maximaal aantrekmoment.

• Omschakelknop geheel maar links = maximaal oplosmoment.

• Omschakeknop trapsgewijs maar buiten = draaimoment worden gro ter.

• Omschakelknop trapsgewijs in middenpositie = draaimoment worden kleiner.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk wie Technische gegevens).

• Snelkoppeling aan de persluchtverzorging aansluiten.
• Beweeg de trekker om in te schakelen.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los voor alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaamheden die nicht in dit hoofdstuk beschreiben staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controller of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wanner het werktuig Niet door een onderhoudseenheid of een ledingolieer worden gesmeerd, per 15 bedrijfsminuten (continu inzet) ongeveer 3 tot 5 druppels pneumatische olie van hand in de perslucht-aansluiting gezven.
• Bewaar het gereedschap Niet onbeschermd in de open lucht of in een vochtige omgeving.

6. Beschikbare accessoires

Pneumatische olie 0,5 I speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten. Art.-nr.0901008540
Vermogensolier R3/8" inwendige schroefdraad Voor de installment die direct aan persluchtwerktuigen. Steeds zichtaar oliepeil dankzij het peiglas. Artikelnr. 090 105 4592

7. Reparatie

Gevaar!

Reparaties aan persluchtgereed-schap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kuren voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmaterialiaal van de machine is 100% recyclerbar.

Afgedankte machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing ward op chloorvrij gebleekt papier gedrukt.

1. Technische gegevens

Model SR 4900 L
Benodigd luchtvolume l/min 630
Maximaal toegelaten werkdruk bar 6,2
Toerental min	-1 4500
Vierkant opnamestuk " 1
Maximale schroevengrootte M32
Slagwerk Dubbel hamerslagwerk
Maximaal draaimoment (rechtsloop) Nm 2200
Maximaal draaimoment (linksloop) Nm 2200
Minimale slangdoorsnede (binnen) mm 13
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	9,09
Onzekerheid K	m/s2	3,64
EN ISO 15744:2008 (ISO 15744:2002)
Geluidsdrukniveauu LWA	dB (A)	122,4
Geluidsdruknivau LPA	dB (A)	111,4
Onzekerheid K	dB (A)	4
Afmetingen: lenght x bredte x hoogte
	mm	500 x 190 x 180
Gewicht zonder verpakking	kg	10,6
met verpakking	kg	12,5
