BRUKSANVISNING SR 4900 L METABO

Vi försakrar pá eget ansvar attenna produkl överensstämmer med följande standarder* enigt bestammelserna i direktiven

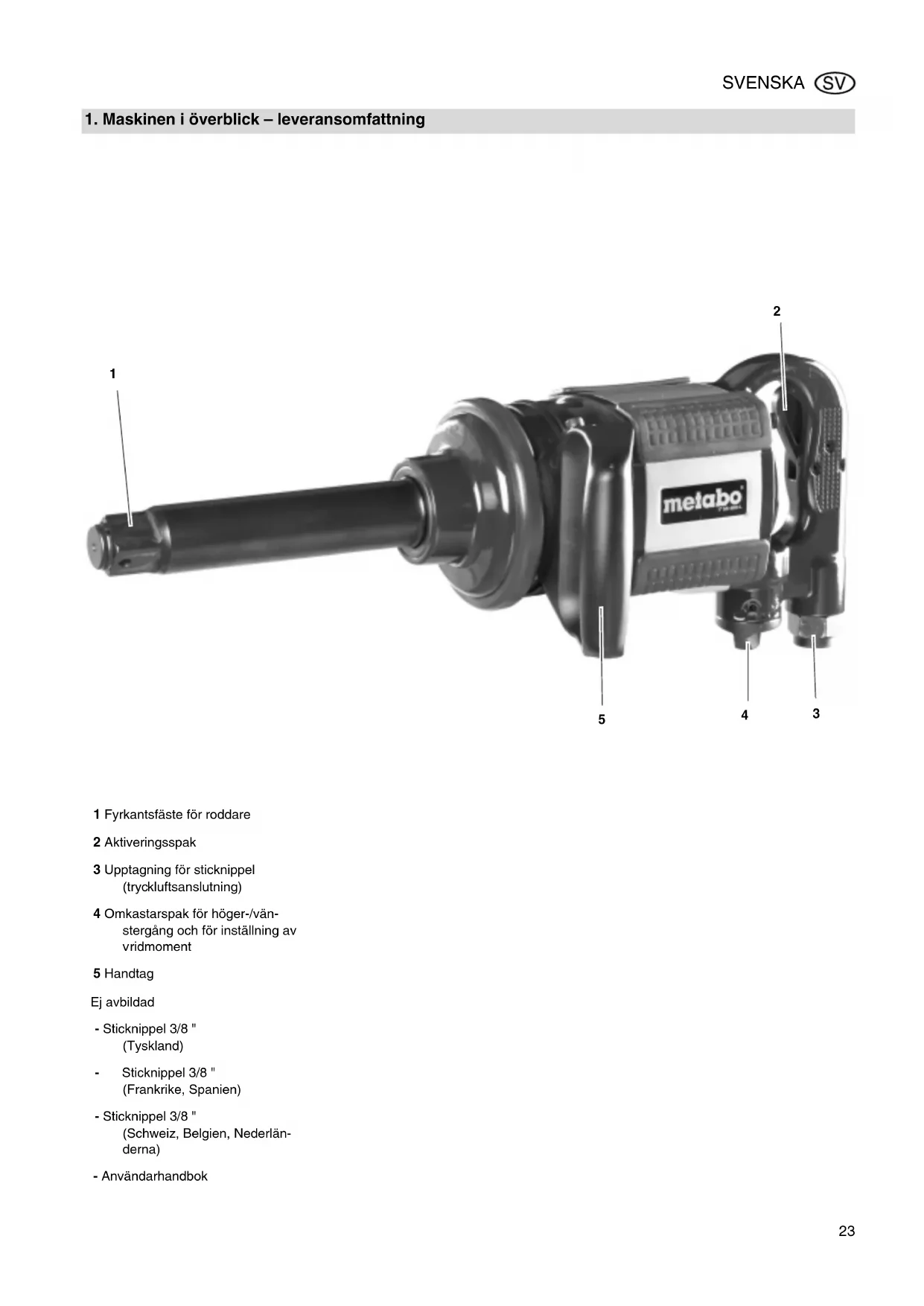

1 Fyrkantstafe for roddare
2 Aktiveringsspak
3 Upptagning for sticknippel (tryckluftsanslutting)
4 Omkastarspak for hoger-/vänstergang och for inställning av vridmoment
5 Handtag

Ej avbildad

• Sticknippel 3/8 " (Tyskland)
• Sticknippel 3/8" (Frankrike, Spanien)
• Sticknippel 3/8" (Schweiz, Belgien, Nederlands)
• Anvandarhandbok

Innehállsforteckning

1. Maskinen i overblick - leveransomfattning 23
2. Läs detta Först! 24
3. Sakerhet 24
   3.1 Använd verktyget entwick
   anvisiningarna. 24
   3.2 Allmanna sakerhetsanvisiningar 24
   3.3 Symboler på apparaten. 24
   4.Drift. 25
   4.1 Färe fürsta användningen .....25
   4.2 Anvanda vinkelslipen 25
4. Reparation och underhäll....25
5. Tillgangliga tillbehör 25
6. Reparation 25
   8.Miljoskydd. 25
7. Tekniska data 26

2. Läs detta Först!

Denna bruksanvising har framställs sa att du snabbt och sakert kan arbeta med ditt verktyg. Har ar en liters vagisare for hur du sca lasa bruksanvisingen:

• Läsigen hela bruksanvisningen innan du anvander verktyget. Observera speciellt vara sakerhetsforeskrifter.
• Om materielen verkar ha blivit skadade under transporten skull leverantoren omedelbart underrattas. Ta inte verktyget i drift!
  Bruksanvisningen riktar sig till personer som har tekniiska grundkunskaper i hur man hanterar verktyg som liknar det som har beskrivs. Om duinte har nagon erfarenhet av sādana verktyg bör du söka hjälp frän erfarna.personer.
• Behäll alla dokument som levererats med verktyget sä att de finns till hands För information om behov uppstär. Behäll kvittot für eventuella garantiansprak.
• Om du l'âr et aller saljér verktyget ske alla medlevererade Dokument überlámmas med verktyget.

Tillverkaren tar inget ansvar for skador som har uppstatt pa grund av att bruksanvisingen inte beaktats.

Informationen i bruksanvisningen ar märkt som foljer:

Fara!

Varning for personskador erler miljoskador.

Obs!

Varning for sakskador.

Anmärkning:

Komplettterande information.

• Siffrorna i figurerna (1, 2, 3, ...)

• kännecknar enskilda delar;

• ar numreration fortopande.

• Handlingsanvisningar, für vilka en viss ordningsfoljd maste beaktas, ar numreree.

• Handlingsanvisningar som kan utforas i valfri ordningsfoljd ar markta med en punkt.
• Listnin gar ar markta med ett streck.

3. Sakerhet

3.1 Använd verktyget enlicht anvisiningarna

Detta verktyg ar ägnat for montering och lossning av sexkantskruvar och sexkantmuttrar.

Verktyget fär endast drivas av en tryckluftskompressor. Det maximalt tillatna arbetstryck som framgår av tekiska data fär inte överskridas. Verktyget fär inte drivas med explosiva, brännbara eller halsovändiga gaser.

All annan användning ar forbjuden. Genom användningsatt som inte foljer riktlinjerna, andringar pa verktyget aller bruk av delar som inte kontrollerats och godkänts av tillverkaren kan oforutsedda skador uppstá!

3.2 Allmanna sakerhetsanvisningar

• Observera foljande sakerhetsanvis-ningar nár du anvander detta verk-tyg for att forhindra fara for personer ell er sakskador.
• Beakta de speciella sakerhetsanvisin-ningarna i respektive kapitel.
  Följ även särskilda arbetarskydds foreskrifter erller foreskrifter for forebyggande av olycksfall som finns for handhavande av kompressorer och tryckluftsverktyg.
• Denna maskin fär endast användas av personer som har LAST och forstättenna användarhandbok och som ar medvetna om faror som kan uppsta under användingen av maskinen. Personer under 18 ar fär endast använda denna maskin under yrkesutbildning under uppsikt av en utbildare.

Allmanna risker!

Hall ordning pa arbetsplatsen - oordning pa arbetsplatsen kan medfora risk for olyckstillbud.

• Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.
• Hall barn och andra personer pää avstand frän arbetsområdet.
  Forvara tryckluftsverktyg utom rackhall for barn.
• Verktyget fär endast anslutas till en kompressor med en snabbkoppling.
  Rorinte vid roterande delar.

• Avskij verktyget fran tryckluftsanslutningen innan du:

• byter roddare,

• atgårdastömingar eller
• nar du inte har verktyget under uppsikt.

Fara genom otillräcklig personyddsutrustning!

Bär personlig skyddsutrustning:

Horselskydd,
Skydtsglasogon.

Fara på grund av brister på sli-

pen!

• Undvik att reparera verktyget själv!
  Reparationer på kompressorer, tryckkarl och tryckluftsverktyg fär endast utforas av fackpersonal.

Varning!

Skydda apparaten, specielt tryckluftsanslutningen, fyrkantsfastet och styrelementen, fran damm och smuts.

Vibrations kan overforas till hela kroppen och särskilt till armar och hander. Mycket kraftiga vibrationener kan leda till bestaende nerv- och karlskador.

Varning!

Skydda verktyget, specielt tryckluftsanslutningen och styrelementen fran damm och smuts.
- Se till att det maximalt tillatna arbetstryck som anges i teknska data inte överskrids.

Undvik att overbelasta verktyget - anvand det endast inom det effektomrade som anges i tekniska data.
Lat verktyget lopa i tomgang endast under kort tid.

Om foljande varningar inte beaktas kan svara skador pa personer ullateriell uppsta.

Läs bruksanvisningen.

Använd hörskysydd.

Använd skyddsglasögon.

4. Drift

4.1 Färe fürsta användningen

• Skruva i sticknippeln.

4.2 Anvanda vinkelslipen

Obs!

For att det har verktyget ske kunna fungera lange maste det hela tiden fà tillrackligt med pneumatikolja. Detta kan ske på foljande satt:

• Frän en serviceenhet med smörj-apparat vid kompressorn.

• Frän en ledningssmörjapparat som ar installerad direkt på tryckluftsverktyget eller på tryckluftsdLedningen.
  Genom att droppa cirka 3 till 5 droppar tryckluftsolja for hand var 15:e arbetsminut (kontinuerlig anvandning) i tryckluftsanslutningen.

• Fäst roddaren på fyrkantsfästet.

• Ställ in höger-/vänstergäng for vridriktningen med omkopplingsratten:

• Omkoppingsratten at hoger: hogerrotation/atdragning

• Omkoppingsratten at vänster: vänsterrotation/lossning

• Ställ in vridmomentet med omkoppingsratten:

• Omkoppingsratten welt at hoger = maximalt vridmoment.

• Omkoppingsratten welt at vänster = maximalt lossningsmoment.
• Omkopplingsratten stegvis utat = vridmomentet ökar.

• Omkoppingsratten till mittläge = vridmomentet minskar.

• Ställ in arbetstrycket vid kompressorn (maximalt tillatet arbetstryck se tekniisk data).

• Anslut snabbkopplingen vid tryckluftstillforseln.
• Starta skruvdragaren genom att trycka pa avfyringshandtaget.

5. Reparation och underhäll

Fara!

Koppla ifran tryckluftsanslutningen innan arben genomfors pa verktyget.

Övriga unterhälls-ller reparationsarbeten an de som beskrivs i detta avsnitt fär endast utforas av fackpersonal.

• Kontrollera att alla skrufvorband ar fast atdragna och dra ev. at dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en pamonterad ledningsssmörjapparat, skacirka 3 till 5 droppar tryckluftsolja droppas for hand i tryckluftanslutningen var 15:e arbeitsminut (kontinueregänng användning.
• Forvara ej maskinen oskyddad ute ell er i fuktig omgivning.

• Pneumatikolja 0,5 liter Specialoljia for tryckluftsverktyg, serviceenheter och pabyggda smorjenheter.

Art.nr.090 100 8540

• Ledningssmorjapparat R3/8" inner-ganga

For installation direkt pa tryckluftverktyg. Oljenivan ar alltid synlig genom ett sikfönster.

Best.nr 090 105 4592

7. Reparation

Fara!

Reparationer pa tryckluftverktyg farrendast genomforas av kualificerad person!

Tryckluftsverktyg som behöver repareras kan skickas in till vart svenska servicekontor. Adressen finns på reservdelslisten.

Beskriv de fel som har konstaterats nar verktyget skickas in for reparation.

8. Miljöskydd

Maskinens forpackningsmaterial kan atervinnas till 100% .

Uttjanta verktyg och tillbehör innehaller stora mängder vardefullt rámaterial och plaster som kan lamnas in for atervinning.

Anvandarhandboken ar tryckt pa klorfritt oblekt papper.

1. Tekniska data

Modell SR 4900 L
Luftbehov l/min 630
Maximalt tillåtet arbitstryck bar 6,2
Varvtil min	-1 4500
Fyrkantsfäste " 1
Maximal skruvstorlek M32
Slagverk Dubbelt hammarslagverk
Maximalt vridmoment (höergång) Nm 2200
Maximalt vridmoment (vänstergång) Nm 2200
Minimal slangdiameter (inre) mm 13
Vibration (vägt effektivärde für acceleration)	\( m/s^2 \)	9,09
Osäkerhet K	\( m/s^2 \)	3,64
EN ISO 15744:2008 (ISO 15744:2002)
Ljudeffektsnivå \( L_{WA} \)	dB (A)	122,4
Ljudtrycksnivå \( L_{PA} \)	dB (A)	111,4
Osäkerhet K	dB (A)	4
Mätt: langd x bredd x höjd
	mm	500 x 190 x 180
Vikt utan emballage	kg	10,6
med emballage	kg	12,5
