BEDIENUNGSANLEITUNG SR 4900 L METABO

Wir erklaren in alleiniger Verantwortlichkeit, daß diese Produkt mit den folgenden Normen übereinstimm* gemäß den Bestimmungen der Richtlinien

F FRANÇAISNL NEDERLANDS

DECLARATION DE CONFORMITEVCONFORMITEITSVERKLARING

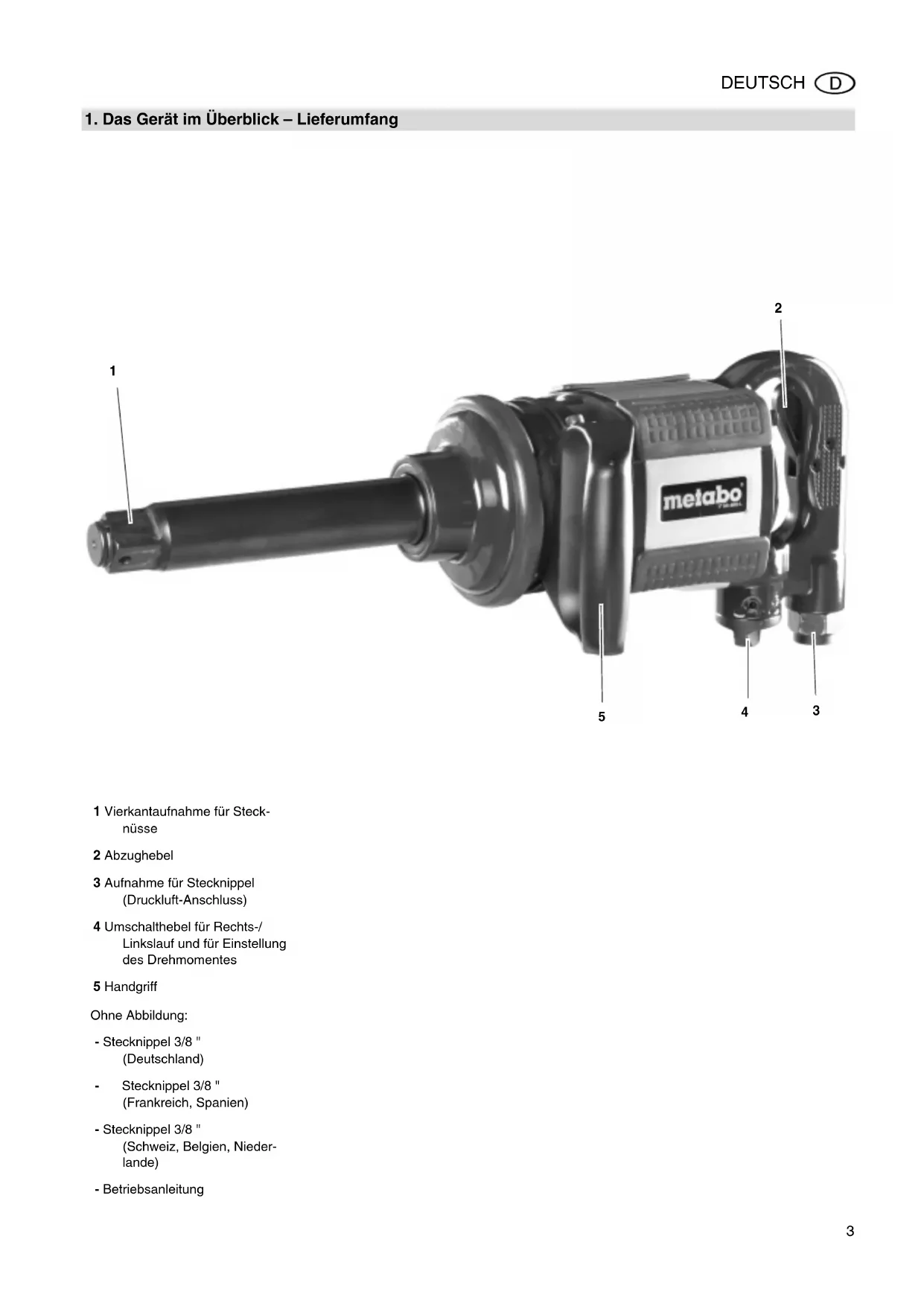

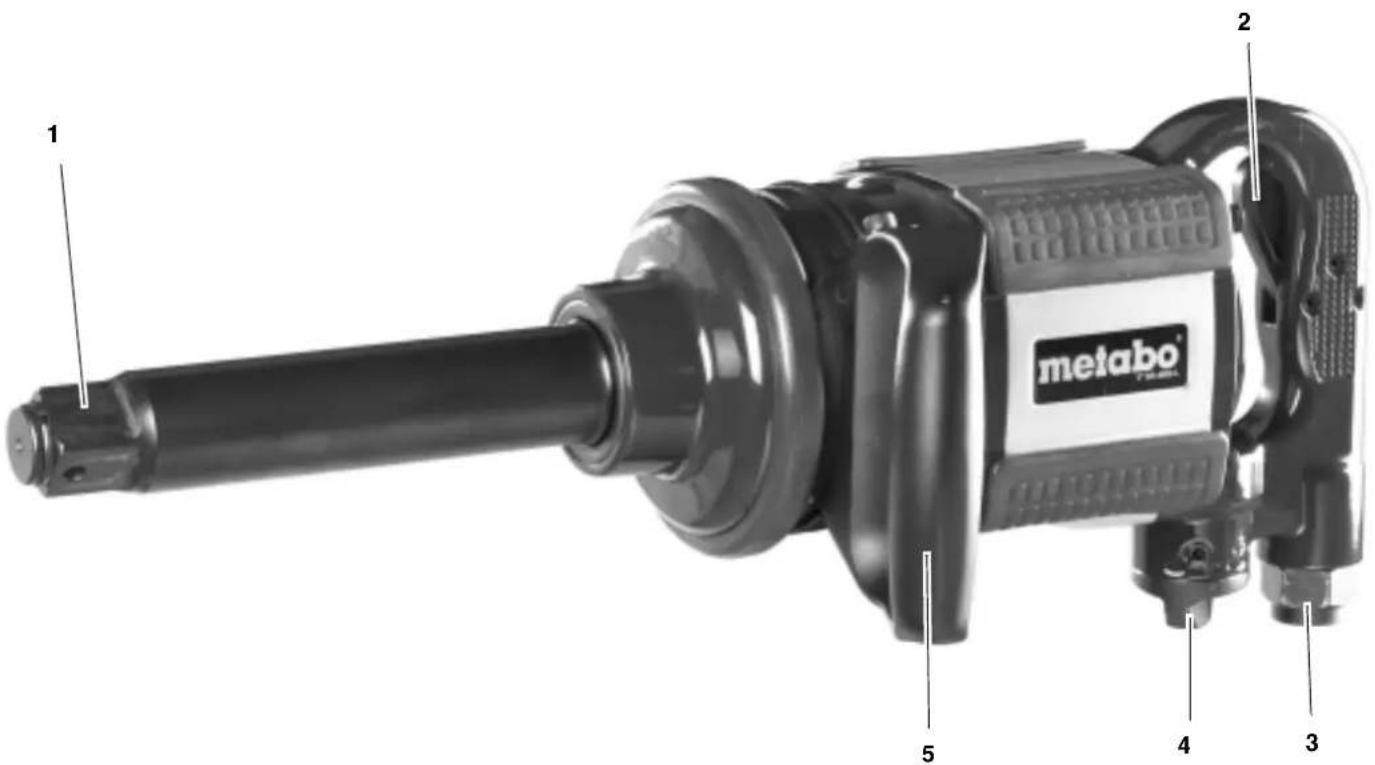

1. Das Gerät im Überblick - Lieferumfang

1 Vierkantaufnahme für Stecknisse
2 Abzughebel
3 Aufnahme für Stecknippel (Druckluft-Anschluss)
4 Umschalthebel für Rechts-/ Linklauf und für Einstellung des Drehmomentes
5 Handgriff

Ohne Abbildung:

• Stecknippel 3/8" (Deutschland)
• Stecknippel 3/8" (Frankreich, Spanien)
• Stecknippel 3/8" (Schweiz, Belgien, Niederlande)
  -Betriebsanleitung

Inhaltsverzeichnis

1. Das Gerät im Überblick - Lieferumfang 3
2. Zuerst lesen! 4
3. Sicherheit.. 4
   3.1 Bestimmungsgemäß Verwendung 4
   3.2 Allgemeine Sicherheit shinweise....4
   3.3 Symbole auf dem Gerat .5
4. Betrieb.... 5
   4.1 Vor dem ersten Betrieb............5
   4.2 Werkzeug benutzen 5
5. Wartung und Pflege 5
6. Lieferbares Zubehor 5
7. Reparatur 5
   8.Umweltschutz. 5
8. Technische Daten 6

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Werkzeug nicht in Betrieb!
• These Betriebsanleitung richtig sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Werkzeugen haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchnehmen.
• Bewah ren Sie alle mit diesen Werkzeug geleiferten Unterlagen auf, damit Sie sich bei Bedarf informieren können. Bewahren Sie den Kaufbeleg für eventuelle Garantiefälle auf.
• Wenn Sie das Werkzeug einzelmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit.

Für Schaden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Achtung!

Warning vor Sachscha den.

Hinweis:

Ergänzende Informationen.

Zahlen in Abbildungen (1, 2, 3, ...)
kennzehnen Einzelteile;
- sind fortlaufend durchnummeriert.
- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
- Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Dieses Werkzeug dient zum Befestigen und Losen von Sechskantschrauben und Sechskantmuttern.

Dieses Werkzeugarf nur durch einen Druckluftkompressor angetrieben werden. Der in den Technischen Daten angegebene maximal zulässige Arbeitsdruckarf nicht übersritten werden. Dieses Werkzeugarf nicht mit explosiven, brennbaren oder gesundheitsgefahrtdenden Gasen betrieben werden.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung,Veränderungen am Werkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiogegeben sind, konnen unvorhersehbare Schaden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch die gesamt Werkzeugs die folgenden Sicherheitschinweise, um Gefahren für Personen oder Sachschaenen auszuschreiben.
• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls spezielle Arbeitssschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.
• Dies Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben und sich der Gefahren beim Umgang bewusst sind. Personen unter 18 Jahren dürfen diesen Gerät nur im

Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzen.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Benutzen Sie diesen Werkzeug nicht, wenn Sie unkonzentriert sind.
• Halten Sie Kinder und andere Personen vom Arbeitsbereich fern.
  Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf.
  SchlieBen Sie theses Werkzeug nur über eine Schnellkupplung an einen Kompressor an.
• Berühren Sie keine rotierenden Teile.

• Trennen Sie diesen Gerät vom Druckluftanschluss, bevor Sie:

• Stecknüsse wechseln,

• Störungen beseitigen oder
• wenn das Werkzeug unbeaufsichtigt ist.

Gefahr durch unzureichende nliche Schutzausrüstung!

• Tragen Sie persönliche Schutzausstung:

Gehorschutz,
Schutzbrille.

Gefahr durch Mangel am

Ge

• Reparieren Sie diese Werkezeug nicht selbst! Nur Fachleute)duren Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführren.

Achtung!

Schützen Sie das Gerät, insbesondere den Druckluftanschluss, die Vierkantaufnahme und die Bedienelemente vor Staub und Schmutz.

Gefahr durch Vibration!

• Vibration kann auf den gesamten Körper und speziell auf Arme und Hände übertragen werden. Sehr starke Vibration sowie andauernde Vibration kann Nerven- und Gefäßstörungen verursachen.

Achtung!

Schützen Sie das Gerät, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.

• Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht übersritten wird. Der Arbeitsdruck muss über einen Druckminderer eingestellt werden.
• Überlasten Sie diese Werkezeug nicht - benutzen Sie diese Werkezeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
  Werkzeug nur kurzfristig im Leerlauf laufen halten.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der folgenden Warnungen kann zu schweren Verletzungen oder Sachschen den führen.

Betriebsanleitung lesen.

Gehorschutz tragen.

Schutzbrille tragen.

4. Betrieb

4.1 Vor dem ersten Betrieb

• Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung!

Damit theses Werkzeug lange einsatzbereit bleibt, muss es ausreichend mit Pneumatikol versorgt werden. Dies kann wie folgt geschehen:

• Uber eine Wartungseinheit mit Oler am Kompressor.
• Uber einen Leitungsöler, der direkt am Druckluftwerkzeug oder an der Druckluftleitung installiert ist.

• Pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.

• Stecknuss auf die Vierkantaufnahme stecken.

• Drehrichtung am Umschaltknopf für Rechts-/Linkslauf einstellen:

• Unschaltknopf nach rechts: Rechtslauf/Festdrehen

• Unschaltknopf nach links: Linkslauf/Losdrehen

• Das Drehmoment am Umschaltknopf einstellen:

• Unschaltknopf ganz nach rechts = Maximales Anzugsmoment.

• Umschaltknopf ganz nach links = Maximales Lösemoment.
• Unschaltknopf stufenweise nach nach außen = Drehmoment wird großBer.

• Umschaltknopf stufenweise zur Mittelposition = Drehmoment wird kleiner.

• Arbeitsdruck am Kompressor einstellen (maximal zulässiger Arbeitsdruck siehe Technische Daten).

• Schnellkupplung an die Druckluft-versorgung anschließen.
• Zum Einsatzen, Abzughebel betätigten.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführren.

• Verschraubungen auf festen Sitz prufen, ggf. festziehen.
• Wenn das Werkzeug nicht durch eine Wartungseinheit oder einen Leitungsolor geht wird, pro 15 Betriebsminutes (Daureinsatz) etwa 3 bis 5 Tropfen Pneumatikol von Hand in den Druckluftanschluss geben.
  Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6. Lieferbares Zubehor

Pneumatikol 0,5 Liter Spezialol for Druckluftwerkzeuge, Wartungseinheiten und Anbauoler. Art.-Nr.0901008540
Leitungsolor R3/8" Innengewinde Zur Installation direkt an Druckluftwerkzeugen. Stets sightbarer Ölstand durch Schauglas. Art.-Nr.090 105 4592

7. Reparatur

Gefahr!

Reparaturen an Druckluftwerkzeugen dürfen nur durch eine Fachkraft ausgeführrt werden!

Reparaturbedürftige Druckluftwerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die

Adresse finden Sie bei der Ersatzteil-.
liste.

Bitte beschreiben Sie bei der Einwendung zur Reparatur den festgestellten Fehler.

8. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100% recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden konnen.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

1. Technische Daten

Modell SR 4900 L
Luftbedarf l/min 630
Maximal zulässiger Arbeitsdruck bar 6,2
Drehzahl min	-1 4500
Vierkantaufnahme " 1
Maximale Schraubengröbe M32
Schlagwerk Doppel-Hammerschlagwerk
Maximales Drehmoment (Rechtslauf) Nm 2200
Maximales Drehmoment (Linkslauf) Nm 2200
Minimaler Schlauchdurchmesser (innen) mm 13
Vibration (gewichteter Effektivwert der Beschleunigung)	m/s2	9,09
Unsicherheit K	m/s2	3,64
EN ISO 15744:2008 (ISO 15744:2002)
Schalleistungspegel LWA	dB (A)	122,4
Schalldruckpegel LPA	dB (A)	111,4
Unsicherheit K	dB (A)	4
Abmessungen:
Länge x Breite x Höhe	mm	500 x 190 x 180
Gewicht ohne Verpackung	kg	10,6
mit Verpackung	kg	12,5
