NÁVOD K OBSLUZE SR 4900 L METABO

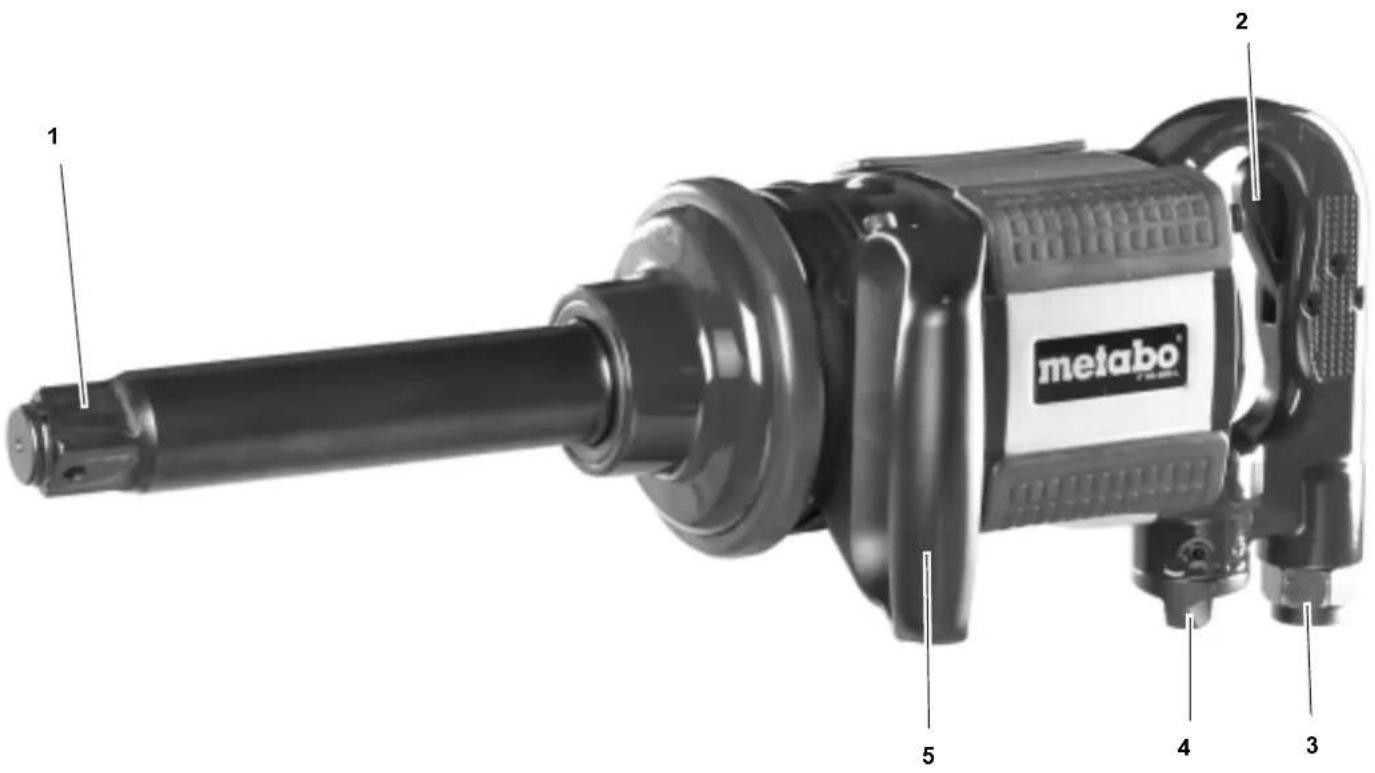

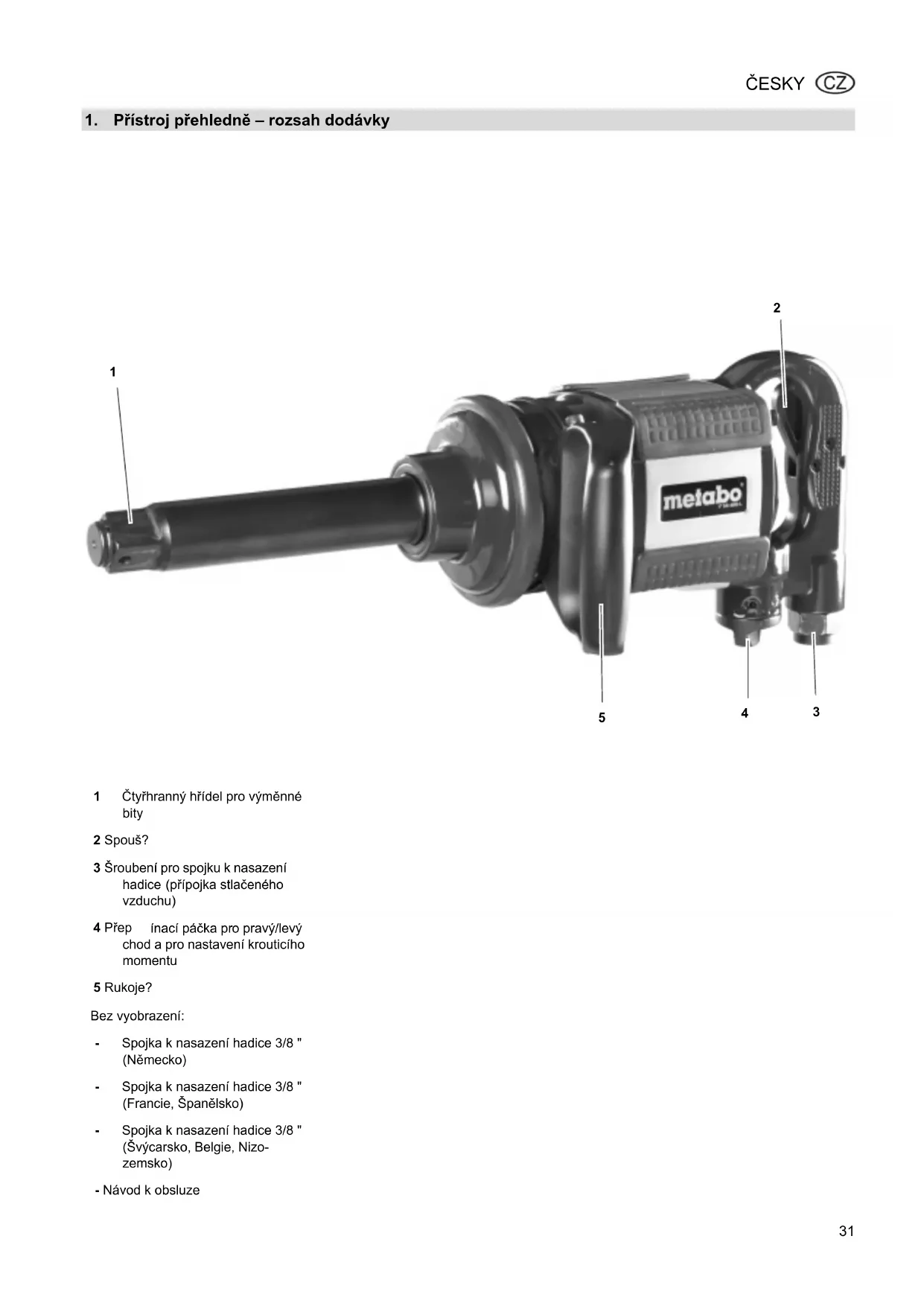

1. Pristroj prehledne - rozsah dodávky

1 Ctyhranny hridel pro vymenne bity
2 Spous?
3 Sroubeni pro spojku k nasazení hadice (přípojka stlačeného vzduchu)
4 Prep inaci packa pro pravy/levy chod a pro nastaveni kroticiho momentu
5 Rukoje?

Bez vyobrazeni:

Spojka k nasazeni hadice 3/8" (Nemecko)
Spojka k nasazenf hadice 3/8" (Francie, Splanelsko)
Spojka k nasazeni hadice 3/8" (Svycarsko, Belgie, Nizozemsko)
- Návod k obsslze

Obsah

1. Pristroj prehledne - rozsah dodávky... 31
2. Čěte nejprve! 32
3. Bezpečnost 32
   3.1 Použiváni v souladu s určením...32
   3.2 Vseobecne bezpecnostnipokyny. 32
   3.3 Symboly na pristroji 33
   4.Provoz 33
   4.1 Pred prvnim u vedenim do provozu 33
   4.2 Pouzitif nastroje 33
4. Udžba a osetřovani 33
5. Dodávané príslušen stvi...33
   7.Oprava. 33
   8.Ochrana zivotniho prostreDi 33
6. Technické udaje 34

2. Ctete nejprve!

Tento námov k obsluze byl vytvoren tak, abyste mohli s nastrojem rychla a bezpečné pracovat. Zde je malý prùvodce, jak bye stěmi tento námov k obsluze Čist:

Tento námov k obslúze si celý proctěte pred uvedením nastroje do provozu. Dodržujte predevšim bezpečnostníPokyny.
Zjistite-li pri vybalovani, ze beshem prepravy došlo k poskozeni, informujte neprodlené Vasheho prodejce. Neuvádejte nastroj do provozu!
Tento námov k obslúze se orientujena osoby, které mají základni technické znalosti ohledné použivání nastrojú zde popisovaných. Nemáte-li s použivám těchto nastrojú zádné zkušenosti, požádejije nejprove o pomoc zkušenějsi osoby.
Vsechny podklady dodanes timto nastrojem si uschovejte,abystedon rich mohli v pripadepotreby nahlednout.Uschovejte si prodejni doklad pro pripadne uplatneni zaruky.
Kdyz budete nastroj nekdy pujcovat nebo prodavat, predeje spolu s nim vsechny podklady.

Za skody zpusobene nedodrzenim tohoto navodu k obsluze neprebirá vyrobce zadnou odpovednost.

Informace v toto navodu k obsluze jsou označeny nasledovné:

Nebezpeci! Varovani prednbezpecim urazu nebo poskozeni zivotniho prostreedi.

Pozor! Varovani prd vecnymi skodami.

Poznámka: DoplNJujici informace.

• Číslá v obrázcích (1, 2, 3, ...)
• označují Jednotlivé díly;
• mají prúbežné cislovaní.
• Popisy postupu, u kterych se musi dodrzet poaradi, maji prubezné cislovani.
• Popisy postupu s libovolnym poradim provadeni jsou označeny bodovou odrázkou.
• Seznamy jsou označeny pomlčkou.

3. Bezpečnost

3.1 Používáni v souladus určením

Tento nastroj slouzík utahováni a povolováni šroubú s šestihrannou hlavou a šestihrannychmatic.

Tento nastroj smi byt pohäen pouze
vzduchovym kompresorem. Maximálí
pripustny tlak uvedeny v Technickych
udajfch nesmí byt prekrocen. Tento
nastroj se nesmi provozovats
vybusnymi, hořlavymi nebo zdraví
skodlivymi plyny.

Jakékoliv jiné pouziti je v rozporu s urcenim. Pouzitim v rozporu s urcenim, upravami na nastroji nebo pouzitim dllu, ktere nejsou prezkouşeny a schvaleny vyrobcem, mohou vzniknout nepredvidatelné škody!

3.2 Vseobecne bezpečnostníPokyny

• Pri používán tohoto nastroje dodržujte nasledujíci bezpečnostníPokyny, aby nemohlo dojít k ohroženi osob a k věcnám skodom.
  Dodržujte spezialni bezpečnostníníPokyny v jednotlivych kapitolách.
  Dodržujte spezialí predpisy pro bezpečnost práce a ochranu préd urazem pri zacházeník kompresory a nastroji na stlačený vzduch.
  Tento pristroj smi pouzivat jen osoby, které si tento navod precetli a porozumeli mu a které jsou si védomy nebezpeci pri použivani. Osoby mladsi 18 let smi pristroj pouzivat jen pod dohledem v ramci svého profesniho vzdělavani.

Vseobecnane nebezpeci!

Udrzujte své pracovište v poradku - nepořádek na pracovišti muže mit za nasledek urazy.
Budte pozomi. Nepouzivejte tento nastroj, kdyz nejste soustredeni.
- Na pracovišti se nesmi zdržovat deti a dalśf osoby.
Nastroje na stlaceny vzduch uchovacejte mimo dosah deti.
Tento nastroj pripojute pouze pomoc rychlospojky ke kompresoru.
Nedotykejte ser rotujicich dilu.
- Odpojte tento pristroj od privodu stlaceneho vzduchu predtim, nez:

• měnǐte bity,
• odsträupte poruchy,
• ponechate pfstroj bez dozoru.

Nebezpeci zpusobené

nedostecnymiosobnimiochrannymi prostredky!

• Používejte osobni ochranné prostředky:

• ochranu sluchu,

• ochranné bryle.

Nebezpeci zpúsobená

nedostaty na pristroji!

Neopravujte tento nastroj sami! Opravy kompresoru, tlakovych zasobniku a nastroju na stlačeny vduch sm provadét Jen kvalifikovani odbornici.

Pozor!

Chrante pristroj, prédevsim priopjku stlačeného vzduchu, ctyhranny hridel a ovladaci privky prd prachem a nečistotou.

Nebezpečípúsobenévibracemi!

Vibrate se mohou prenaset na cele telo a hlavné na ruce a paze. Velmi silné nebo dlouho trvajici vibrate mohou zpusobit poškození nervú a cév.

Pozor!

• Chrahte pristroj, predevsim pripojku stlaeneho vzduchu a ovladaci prky, prd prachem a necistotou.
  Zajistete,aby nebypkrrocen maximinifpuspnny pracovnf tlak uvedeny v Technickych udajich. Pracovnf tlak musbyt nastaven pomoci redukaniho ventilu.
• Nepretekujte tento nastroj - pouzivejte nastroj pouze v rozsahu vykonu, ktery je uveden v Technickych udajich.

Nastroj smí běžet naprázdno jen krátkodobě.

3.3 Symboly na pristroji

Nebezpeci!
Nedodrzeni následujicich
varovány muze vest k
tězkym zraněním nebo
věcným škodám.

Prcte ste navod k obslze.

Používejte ochranu sluch.

• Prostřednictvim Jednotky pro udržbu s olejnickou na kompresoru.
• Pomoci olejnick, ktera je instalovana primo na pristroji nebo do vedeni stlaceného vzduchu.

• Každych 15 provoznich minut (trvalého provozu) kápněte ručné do prípojky stlačeneho vzduchu 3 až 5 kapek pneumaticého oleje.

• Načtyrhanný hřidel nasadte bit.

• Prepinacim knoflikem nastavte pravy nebo levy chod:

• Prépínaci knoflik doprava: Pravy chod/utahovani

• Prépínaci knofík doleva: Levý chod/povolováni

• Prepinacin knoflikem nastavte utahovacimoment:

• Přepínaci knofík zcela vpravo = Maximální utahováci moment.

• Přepínací knoflik zcela vlevo = Maximálípovolovaci moment.

• Přepínaci knoflik po krocích ven = Utahovaci moment se zvětsůje.

• Přepínací knoflík po krocích ke střední poloze = Utahováci moment se snizuje.

• Na kompresoru nastavte pracovni tlak (maximálni prípustné pracovni tlak viz Technické udaje).
• Pripojte rychlospojku k zasobovani stlačenym vzduchem.
• K zapnutstisknete spous?.

5. Udrzba a osetrovani

Nebezpeci!

Pred provadénim vsech prací na nastroji odpojte pripojku stlačeneho vzduchu.

Udrzbu a opravy, které naročnosti
prekračuju ekony popsané v teto
kapitole, smí povádet Jen
kvalifikovani pracovnici.

Zkontrolujte dotaženi šroubovych spoju a v pripadě potřeby je dotáhněte.
- Neni-li nastroj mazán Jednotkou pro udrzbu nebo prídavnou olejnickou, každych 15 minut provozu (trvalého použití) kápněte ručné asi 3 až 5 kapek pneumaticého oleje do prípojky stlačeného vzduchu.
Neuchovávejte nastroj nechráněny venku nebo ve vlhkém prostředí.

Pneumaticky olej 0,5 litru Specialn' olej pro nastroje na stlaeny vzduch, Jednotky pro udrzbu a prfdavné olejnicyk. C.zboz1 090 100 8540
- Olejnicka ve vedeni R3/8" vnitri zavit Pro montaz primo na nastroje na stlaeny vzduch. Pruzorem lze kdykoliv zkontrolovat mnozstvie oleje.

C.zbozf0901054592

7. Oprava

Nebezpeci!

Opravy nastroju na stlačeny vzduch smi provadét Jen odbornici s odpovidajici kvalifikaci!

Nastroje na stlaceny vzduch vyzadujici opravu muzetezaslat do servisni opravny ve Vasi zemi. Adresu najdete v seznamu nahradnich dlul.

Při zasilani k opravě popíste zjiisténou závadu.

8. Ochrana Životniho prostredi

Obalovy material pristroje je 100% recyklovatelny.

Doslouzilé nastroje a prislusenstvi obsahuji mnozstvi cennych surovin a plastu, ktere se rovnézh mohou recyklovat.

Tento námov byl vytišěn na papíře běleném bez použítí chóru.

1. Technické udaje

Model SR 4900 L
Spotřeba vzduchu l/min 6		30
Maximálí přípustné pracovné tlak bar 6,2
Otáčky mi	n-1 4500
Čtyřranný hřidel " 1
Maximálí velikost šroubů M32
Rázové ústroji Dvojitý rázový mechanismus
Maximálí utahovací moment (pravý chod) Nm 2200
Maximálí utahovací moment (levý chod) Nm 2200
Minimálí prùměr hadice (vinitří)	mm	13
Vibrate (važená efekt. hodnota zrychlení)	m/s2	9,09
Niepewność K	m/s2	3,64
EN ISO 15744:2008 (ISO 15744:2002)
Hladina akustického vykonu LWA	dB (A)	122,4
Hladina akustického tlaku LPA	dB (A)	111,4
Niepewność K	dB (A)	4
Rozměry:
Délka x šífka x vyška	mm	500 x 190 x 180
Hmotnost bez obalu	kg	10,6
s obalem	kg	12,5
