BRUKSANVISNING 120i HUSQVARNA

Savkaedens rotationsretning og svardets maksimale lengde.

Kaedebremse, aktiveret (højre).
Kaedebremse, deaktiveret (venstre).

Kaeedeoliepafyldning.

Jaevnström.

Sikkerhedsadvarsler vedr. motorsav

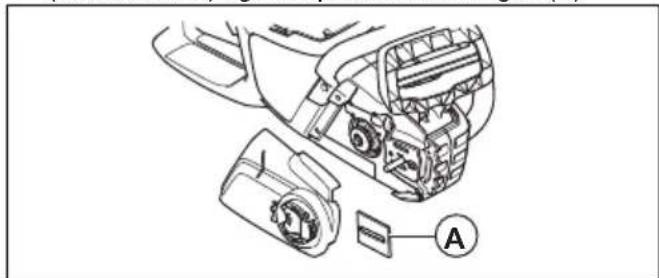

1. Løsn knappen, og fjern drivhjulsdækslet (kaedebremse) og transportafskaermningen (A).

Klip alle grene fra skulderhjde og ned.

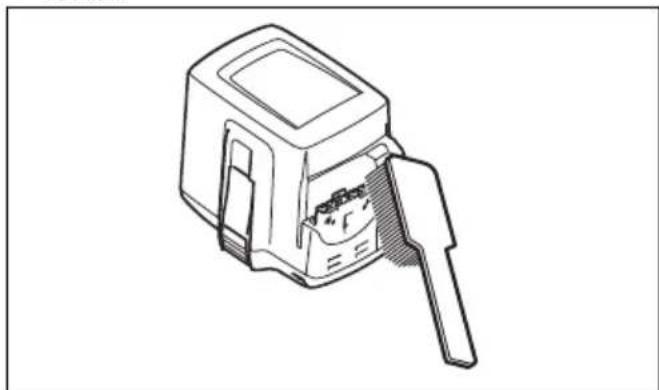

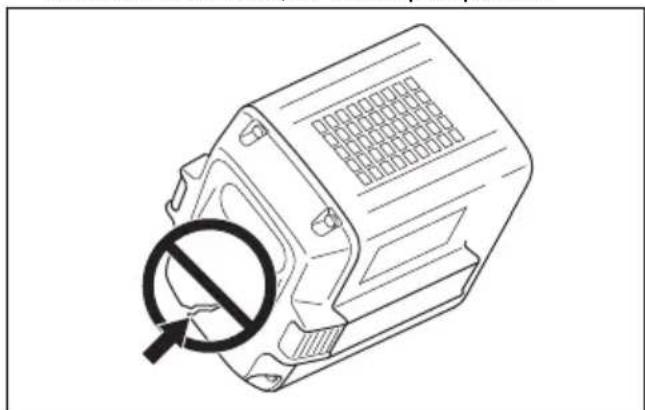

Sādan kontrolleres batteriet og batterirummet

1. Sorg for, at luftspalterne og batteritilslutningerne er rene.

2. Kontroller, at batteriet不解 er beskadiget, og at der不解 er andre defekter som f.eks. materialerevner.

Sādan kontrolleres batteriopladeren

Transport og opbevaring

• De medfølgende li-ion-batterier overholder lovkravene vedrørende farligt gods.

Overhold de særlige krav vedrørende emballage og etiketter til commerciel transport, herunder tredjeparter og speditør.

EU-overensstemmelseserklæring

Transport, oppbevaring og avhending. 306

Montering. 288

Tekniske data. 307

Bruk. 289

Tilbehør. 308

Vedlikehold. 298

EF-samsvarserklaering. 310

Innledning

Produktbeskrivelse

Husqvarna 120i er en batteridrevet motorsagmodell.

Bruksomrader

Dette Produktet erment for saging itre.

Det pagar et kontinuierlig arbeid for a 0ke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Merk: Nasjonale forskrifter kan sette grenser for bruken av produitet.

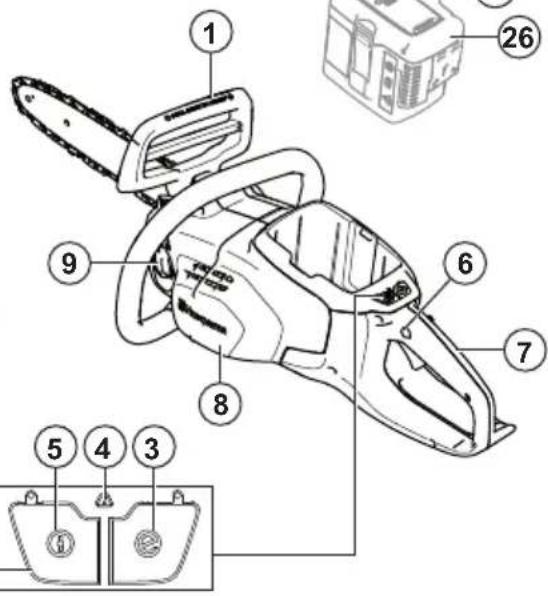

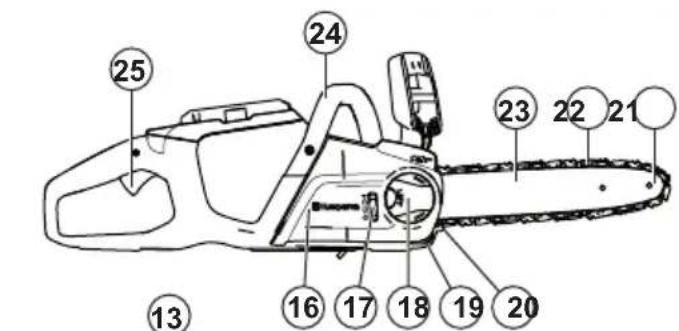

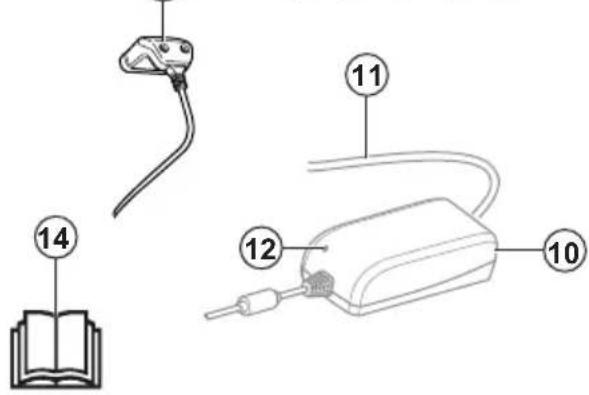

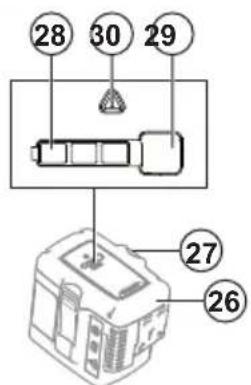

Produktoversikt

1. Kastbeskyttelse

2. Viftehus

3. Tastatur

4. Kjedeoljetank

5. SavE-knapp

6. Batterilader

7. Adverselsindikator

8. Strømledning

9. Start/stopp-knapp

10. Adverselsindikator

11. Kraftutlsersperre

12. Kobling

13. Bakre händtak med høyrehandsbeskyttelse

14. Bruksanvising

15. Sverddeksel

16. Drivhjuldeksel
17. Kjedestrammerhjul
18. Knott
19. Kjedefanger
20. Barkstøtte
21. Nesehjul
22. Sagkjede
23. Sverd
24. Fremre handtak
25. Kraftutløser
26. Batteri
27. BatterietuIuserknapper
28. Batteristatus
29. Knapp, batteristatus
30. Adverselsindikator

Les bruksanvisingen noye, og sorg for at du forstar instruksjonene ffor du bruker produitet.

Bruk godkjent vernehjelm, horselsvern og vernebriller.

Dette Produktet er i samsvar med relevante EU-direktiver.

Stoyutslipp til omgivelsene er i samsvar med relevante EU-direktiver. Se utslippsspesifikasjonene i Tekniske data pa side 307 og pa etiketten.

Brukeren ma alltid bruke begge hendene til a betjene motorsagen.

Bruk aldri motorsagen ved a holde den bare med en hand.

Ikke la sverdspissen berore noen gjenstand.

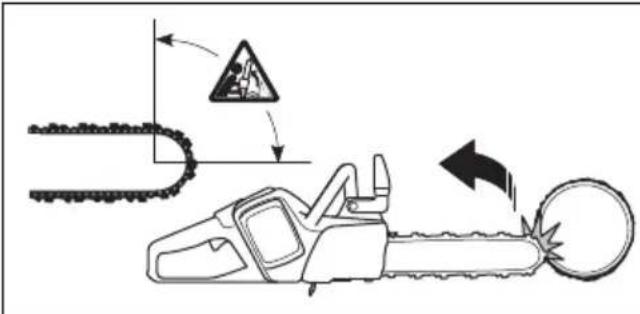

Advarel! Det kan skje kast narr sverdspissen treffer en gjenstand. Det feroer til at sverdet slynges i retning av brukeren. Risiko for alvorlig persorskade eller dodsfall.

Sagkjedets rotasjonsretning og maksimum sverdlengde.

Kjedebrems, koblet inn (hoyre).
Kjedebrems, koblet ut (venstre).

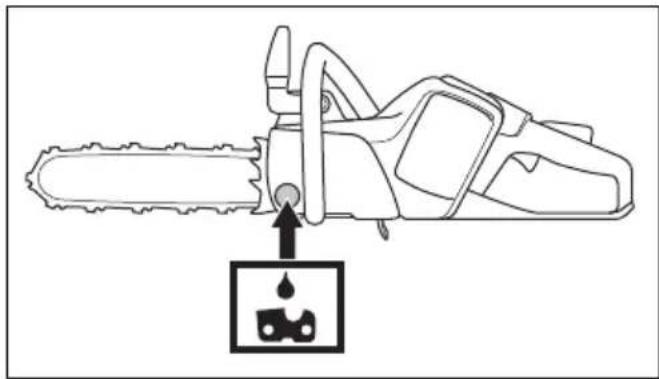

Pafylling av kjedeolje.

Direktestrøm.

Ma参加会议的股东或股东代表。

Miljømerke. Produktet og** produktballasjen er ikke restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr.

yyyywwxxxxxx

Typeskiltet viser serienuummeret. yyy er produksjonsaret, ww er produksjonsuken.

Merk: Øvrine symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for visse markeder.

Lever dette Produktet til et gjenvinningsanlegg for elektrisk og elektronisk utstyr. (Gjelder kun Europa)

Feilsikker transformator.

Sikkerhet

Sikkerhetsdefinisjoner

Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord.

ADVARSEL: Skade på personer.

Merk: Denne informasjonen gjør produitet letteræ brauke.

Generelle sikkerhetsadvarsler for motorredskaper

ADVARSEL: Les alle sikkerhetsadvarsler og instruksjoner. Hvis du ikke følger advarslene og instruksjone, kan det före til elektrisk støt, brann og/eller alvorlig personskade.

Merk: Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «el-verktøy» i advarslene referer til elektrisk verktøy som drives av nettstrom (med ledning) eller batteri (uten ledning).

• Hold arbeitsområdet rent og godt opplyst. Rot og)darlig oppplyste omrader kan lettuce til ulykker.

• Bruk ikke el-verktøy i eksplosiv atmospfere, for eksempel der det finnes brenbare væsker, gasser eller støv. El-verktøy danner gnister som kan antenna støv eller gasser.

• Hold barn og andre tilskuere pa avstand nar elverktoyet er i bruk. Distraksjoner kan fore til at du mister kontrollen.

Elektrisk sikkerhet

• Stöpselet til el-verktøyet må passer til stikkontakten. Du må aldri modifisere stöpselet på noen mæte. Adapterplugger må ikke brukes sammen med jordet el-verktøy. Nå stöpselet/ pluggen ikke er modifisert og stikkontakten passer vil det redusere faren for elektrisk støt.

• Unngå kroppskontakt med jordee flater, for eksempel rør, radiatorer, komfyrer og kjoleskap.

Faren for elektrisk stot øker hvis kroppen tilBrukerer forbundet med jord.

• El-verktøy ma ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i el-verktøyet øker faren for elektrisk støt.
• Ledningen ma handteres forsiktig. Bruk aldri ledningen til a bareller trekke noe,ller til a trekke ut stopselet.Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde ell er sommenflokete ledninger oker faren for elektrisk stot.
• Når el-verktøyet brukes utendørs ma det brukes en skjeteledning som er egnet for bruk utendørs. Bruk av kabel for utendørs bruk reduserer faren for elektrisk støt.
  Hvis el-verktøyet ma brukes pa et faktig sted, ma det anwendes en strømforsyning som er beskyttet mot jordceil/overbelastning. Bruk av jordceilbryter/automatsikring reduserer faren for elektrisk støt.

Personlig sikkerhet

Vær oppmerksom, følg med pa det du gjør, og bruk sunn fornuft när du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy his vis du er trett eller pavirket av narkotika, alkohol eller legendidler. Et øyeblikks uoppmerksomhet ved bruk av el-verktøy kan fore til alvorlig persorskade.
- Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som stovmaske, vernesko med antiskisale, hjelm og horselvern der det kreves reduserer faren for personskade.
- Unngå utilsiktet oppstart. Forsikre deg om at bryteren stared i AV-stillingen for du kobler til strømforsyningen og/eller batteripakken, tar opp verktøyet eller bærer verktøyet. Hvis du bærer verktøyet med en finger på bryteren aller med elverktøyet paskt, kan detlett fore til ulykker.
Fjern eventuelle justeringsnokler for du slar pa el-verktoyet. En nokkel som sitter pa en roterende del av el-verktoyet kan fore til personskade.
- Ikke strekk deg for langt. Hold alltid fottene pa bakken og en balansert stilling. Dette gir deg bedre kontroll over el-verktøyet i uventede situasjoner.
- Bruk egnede klær. Bruk ikke løstsittende klær eller smykker. Hold HAR, klær og hansker borte fra bevegelige deler. Løstsittende klær, smykker ell langt HAR kan sette seg fast i bevegelige deler.
- Hvis apparatet er forsyt med tilkobling for støvsuger eller oppsmler, ma du forsikre deg om atppe er riktig tilkoblet og brukes pa riktig

máté. Bruk av støvoppsamler kan redusere faren for støvrelaterte skader.
Vibrasjonsnivæt under faktisk bruk av det motoriserte redskapet kan avvike fra den oppgitte totalverdien, avhengig av hvordan redskapet brukes. Brukeren mä treffe sikkerhetstiltak for a beskytte seg, basert pa et anslag av eksponderingen under de faktiske braksforholdene (med hensyn til alle deler av operasjonssyklusen, for eksempel nár verktøyet slås av og nár det gár pa tomgang).

Bruk og vedlikehold av el-verktøy

• Bruk ikke makt på el-verktøyet. Bruk riktig elverktøy for arbeidet som skal utfores. Riktig elverktøy gør jobben på en bedre og sikrere mæt i den hastigheten det er konstrukt for.
• Bruk ikke el-verktøyet,hvis bryteren ikke lar seg slå på og av. El-verktøy som ikke kan kontrolleres med bryteren er farlig, og ma repareres.
  Koble pluggen fra strormforsyningen og/eller batteripakken fra elverktoyet for du foretar justeringer, skifter tilbehør erler lagrer elverktoyet. Slike forebyggende sikkerhetstiltak reduserer faren for at el-verktoyet starter ved et uhell.
• El-verktøy som ikke er i bruk på oppbevares utilgjengelig for barn. La ikke el-verktøyet brukes av personer som ikke er kjent med el-verktøyet ellerppe disse instruksjonene. El-verktøyet er farlige i hendene på uerfarne brukere.
• Vedlikehold av el-verktøy. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler uller andre feil som kan pavirkeBruken av elverktøyet. Hvis el-verktøyet er skadet ma det repareres for bruk. Mange ulykker forarsakes av darelig vedlikeholdt el-verktøy.
• Hold skjæverktøy skarpe og rene. Riktig vedlikeholdte skjæverktøy med skarpe skjærekanter harindre fare for a sette seg fast, og er lettere Å kontrollere.
• Bruk el-verktøyet, tilbehør og verktøybits osv. i henhold til disse instruksjonene, med hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre oppgaver enn det er laget for kan fore til farlige situasjoner.

Bruk og pleie av batteriverktoy

• Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til en batteripakke kan skape brannfare,hvis den brukes med en annen batteripakke.
• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• När batteriet ikke er i bruk, på det holdes unna andere metallgjenstander som binders, mynter, nøkler, spiker, skruer og andere små metallgjenstander som kan danne en forbindelse

fra den ene batteripolen til den andre. Kortslutning av batteripolene kan fere til forbrenning eller brann.
- Hvis batteriet utsettes for store paksienninger, kan det komme vaeske ut av det. Unngå i sö fall kontakt med这部分 væsken. Skyll med vann hvis kontakt oppstär ved et uhell. Hvis du fär vaeske i øynene,kontakt lege øyblikkelig. Væske somkommen ut av batteriet kan forårsake irritasjon eller forbrenninger.

Service

• La en kvalifisert tekniker/reparatør utføre service, og gjore eventuelle utskiftninger kun med identiske reservedeler. Dette sikrer at el-verktøyets sikkerhet opprettholdes.

Sikkerhetsadvarsler for motorsag

• Hold alle deler av kroppen unna sagkjedet nár motorsagen er i bruk. Kontroller at sagkjedet ikke berøreres noe for du starter motorsagen. Et øyeblikks uoppmerksomhet mens du bruker motorsagen kan fore til at klær eller kroppsdeler setter seg fast i sagkjedet.
• Hold alltid motorsagen med høyre harende bakerste handtaket og venstre harende fremste handtaket. Motorsagen må aldri holdes med hendene i motsatt posisjon. Dette øker faren for persorskade.
• Hold det elektriske verktøyet bare i den isolerte gripeflaten. Motorsagen kankommen i kontakt med skjulte ledninger erer sin egen ledning. Hvis sagkjedet kommer i kontakt med en strømførende ledning, kan blottlagte metalldeler på verktøyet bli stromførende, og dette kan giBrukeren elektrisk støt.
• Bruk vernebriller og hørsvern. Det anbefales Å bruke ytterligere verneutstyr til hode, hender, ben og føtter. Egnet verneklær reduserer faren for Å bli skadet av flygende gjenstander eller utilsiktet kontakt med sagkjedet.
• Bruk aldri motorsag i et tre. Bruk av motorsag oppe i et tre kan fere til personskade.
• Sorg for at du alltid stär stätt, og bruk motorsagen bare mens du stär pa fast, sikkert og flatt underlag. Glatte eller ustabile underlag som for eksempel stiger kan före til at du mister balansen eller mister kontrollen over motorsagen.
  Vær oppmerksom på at gjenstanden kan bevege seg när du sager i treverk som står i spenn. Nár spentninger i trefibrene utløses, kan gjenstanden som står i spenn treffeBrukeren og/eller fore til at motorsagenkommen ut av kontroll.
  Vær ekstremt forsiktig ved saging i busker og ungtrær. Det alanke materialet kan sette seg fast i sagkjedet og bl slynet mot deg, eller fore til at du mister balansen.

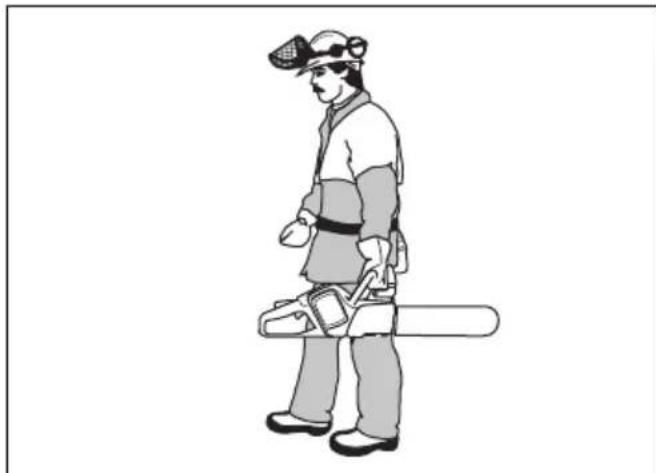

  Bær motorsagen i det fremre handtaket med motorsagen avslätt og vendt bort fra kroppen. Sverddekselet ma alltid ære montert ved transport eller lagring av motorsagen. Riktig

handtering av motorsagen reduserer faren forutilsiktet kontakt med det roterende sagkjedet.

Folg instruktjone for smoring, kjedestramming og bytte av tilbehør. Kjuredet kan ryke og faren for kast økes hvis sagkjedet ikke er riktig strammet og smurt.
- Hold handtakene tøre, rene og frie for olje og fett. Fettete eller objete handtak er glatte, og kan fore til at du mister kontrollen.
- Sag bare i tre. Motorsagen ma ikke brukes til andre formal enn den er ment for. Motorsagen skal for eksempel ikke brukes til à sage i plast, murverk eller andre byggematerialier bortsett fra tre. Hvis motorsagen brukes til andre formal enn den er ment for, kan det oppsta farlige situasjoner.
Vi anbefaler sterkt at forstegangsbrukere over pa a sage stammer i en sagbukk.

Arsaker til og forholdsrregler mot kast

Kast kan forekomme nrar sverdspissenkommen ikontakt med en gjenstand,ller hvis treet klemmer fast sagkjedet i sagsporet. Hvis sverdspissenkommen i kontakt med en gjenstand,kan det i enkelte tilfeller fere til en plutselig motsatt reaksjon der sverdspissen kastes oppover og bakover motBrukeren.Hvis sagkjedet klemmes fast pa oversiden av sverdet,kan sverdet bliskjovet raskt tilbake motBrukeren.Disse reaksjonene kan fere til at du mister kontrollen over sagen,neosom kan fere til alvorlig personskade.Du ma ikke stole blindt pa sikkerhetsinnretningene som erinnebygd i sagen. Som bruker av motorsag ma du ffolge flere forholdsregler for a sikre at arbeidet ikke fomer til ulykker erller persorskader.Kast er et resultat av feil bruk av redskapet og/eller feil prosedyrer erller arbeidsforhold,og kan unngas ved a folge forholdsreglene nedenfor:

Sorg for at du har godt grep med tomler og fingre rundt saghandtakene, med begge hender pa sagen og med kroppen og armen i en stilling der du kan motsta kraften i et kast. Kreftene i et kast kan kontrolleres avBrukeren hvis de riktige forholdsreglene folges. Ikke slipp motorsagen.
- Unngå Å strekke deg for Å Økerekkevidden, og sag ikke over skulderhøyde. Dette bidrar til Åhindre utilsiktet kontakt med sverdspissen, og gir bedre kontroll over motorsagen i uventede situasjoner.
- Bruk bare sverd og kjeder som er spesifisert av produsenten. Bruk av feil sverd eller kjede kan fore til at kjerdet ryker og/eller at det oppstär kast.
Folg produsentens instruksjoner for filing og vedlikehold av sagkjedet. Hvis dybdemalerens hove reduseres, kan det fere til akt fare for kast.

TA VARE PÄ DENNE BRUKSANVISNINGEN.

Generelle sikkerhetsinstruktjer

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Dette Produktet er et farlig verktøy hisd u违法犯罪, eller hisd du bruker Produktet på feil mæte. Dette Produktet kan före til alvorlig personskade aller død for operatoren uller andre. Det er meget viktig at du leser og forstär innholdet i/DDne braupsanvisningen.
• Ikke endreprodukter uten godkjenning fra produsenten. Ikke bruk et produit som har blitt endret av andre, og bruk alltid originalt tilbehør. Endringer som ikke er godkjent av produsenten, kan före til alvorlig personskade eller død for operatoren aller andre.
• Langvarig innänging av oljedamp aller sagmugg kan føre til helseproblemer.
• Dette produitet danner et elektromagnetisk felt nár det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For á redusere faren for alvorlig eller livstruende personskade anbefaler vi at personer med medisinske implantater rädfører seg med legen sin og produsenten av det medisinske implantatet før de bruker dette produitet.

Sikkerhetsinstruktjoner for drift

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Informatjonen i/DDne braksanvisingen er.ifke en erstatting for fagkunnskap ell erfaring. Hvis du.ifke foler deg sikker i situasjonen du er i, ma du sla av produitet. Kontakt serviceforhandleren din eller en profesjonell motorsagoperator. Unnga all bruk som du.ifke foler deg tilstrekkelig kualisert til!
• Kontakt serviceforhandleren din erller Husqvarna hvis du har spørsmål ombruken avproduktet. Vi kan gi deg informasjon om hvordan du bruker produitet pa en effektiv og sikker mæte. Ta et kurs iBruk av motorsag hvis du har mulighet til det. Serviceforhandleren, skogbrukskolen eller biblioteket kan gi deg informasjon om tilgengelig opplæringsmateriell og tilgengelige kurs.
• Du mä forsta virkningene av kast og hvordan du forebygger dem, før du bruker dette produktet. Se Hva er kast? pa side 291og Vanlige sporsmal om kast pa side 291 for instruksjoner.
• Bruk aldri et produit, et batteri aller en batterilader som er defekt.
• Ikke berør et roterende sagkjede. Det kan føre til alvorlige persorskader eller død.
• Ikke bruk produktet hvis du er trett eller pavirket av alcohol, legemidler ull nee annet som kan ha en negativ innvirkning pa syn, oppmerksomhet ull kroppsbeherskelse.

• Ikke bruk Produktet i darelig vær, for eksempel tett tak, kraftig regn, sterk vind eller kraftig kulde. Arbeid i darelig vær gjør deg sliten og kan utsette deg for ytterligere risikoer, som is på bakken og feil fallretning.

• Ikke start et produit med mindre sverdet, sagkjedet og alle deksler er montert riktig. Hvis ikke kan drivhjulet Oslo nse og forarsake alvorlige personskader. Se Starte produktet pa side 290 for instrujsoner.

Hvis du ikke er forsiktig, øker faren for kast. Det kan skje et kast hvis kastrisikosonen til sverdet utilsiktet berøreren gren, et tre eller en annihil gjenstand.

• Ikke bruk Produktet i en situasjon der du ikke kan tilkalle hjelp hvis det skulle skje en ulykke.
• Slå av produitet og aktiver kjedebremsen for du flytter produitet. Hold produitet med sverdet og sagkjedet rettet bakover. Sett en transportbeskyttelse pa sverdet for transport eller for du flytter produitet, uansett hvor kort.
  Nár du setter produit pá bakken, má du aktivere kjedebremsen og sorge for á ha konstant utsyn til produit. Stopp produit og fjern batteriet För du forlater produit, uansett hvor lenge.

• Det er fare for at trefliser setter seg fast i drivsystemet. Det kan.fore til at sagkjedet setter seg fast. Stopp alltid produkt et og fjern batteriet for rengjaring.
  Forsikre deg om at du kan forflytte deg pa en sikker mate. Undersok forholdene og terrenget rundt deg med hensyn til mulige hindringer, som rofter, steiner, greiner, grofter osv. Vær forsiktig nár du arbeider i skraninger.
  Vibrasjonsnivaet oker hvis du kapper med skjaereutstyr som违法犯罪, erler som er skjerpet feil. Kapping av harde treslag, for eksempel Iovtraer, forarsaker mer vibrasjon enn kapping av myke treslag, for eksempel bartraer.

• Overekspondering for vibrasjon kan fore til sirkulasjons-Eller nervskader hos personer med nedsatt blodsirkulasjon. Oppske lege hvis du opplever fysiske symptomer som kan relateres til overekspondering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende felse, "kiling", "stikk", smerte, manglende aller redusert styrke, forandringer i hudens farge aller overflate. Disse symptomene forekommer vanligvis i fingre, hender aller handledd og øker ved lave temperaturer.

• Unngå situasjoner som du tror du/DD er kvalifisert for.
  Det er ikke mulig á ta med enchver situasjon du kan bli stilt overfor nár du bruker dette produitet. Vær alltid forsiktig og bruk sunn fornuft.

Personlig verneutstyr

ADVARSEL: Les de folgende advarslene focr du bruker produit.

• Klaerne dine må vare tettsittende, men ikke begrense bevegelsene dine. Kontroller regelmessig tilstanden til det personlig verneutstyret.
• Bruk godkjent vernehjelm.
• Bruk godkjent hørselsvern. Langvarig eksponering for støy kan gi varig hørselsskade.
• Bruk vernebriller eller ansiktsvisir for Å redusere risikoen for personskade som folge av gjenstandersom slynges ut. Produktet kan slynge ut gjenstandersom sagspon, smä trebiter osv. med stor kraft. Dettekan forarsake alvorlig skade, spesielt pa øynene.
• Bruk hansker med sagbeskyttelse.
• Bruk bukser med sagbeskyttelse.
• Bruk støvler med sagbeskyttelse, staltupp og sklisikker sare.
• Ha alltid forstehjelpsutstyr med deg.
• Fare for gnister. Ha brannslukningsutstyr og en spade i nærheten for a kunne hindre skogbrann.

• Ikke bruk Produktet dersom sikkerhetsutstyret er defekt.
• Utfor regelmessig kontroll av sikkerhetsutstyret. Se Vedlikehold av og kontroller av sikkerhetsanordningene på produitet på side 298.
• Ta Kontakt med din Husqvarna-serviceforhandler dersom sikkerhetsutstyret er defekt.

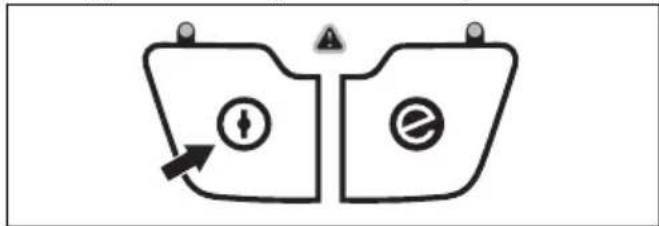

Tastatur

Varsellampen blinker hvis kjedebremsen er koblet inn, ell er hvis det er fare for overbelastning. Overlastvernet stopper produktet midlertidig, og du kan ikke bruke Produktet før temperaturen er gjenoppprettet. Hvis indikatoren lyser kontinuierlig, ma du kontakte serviceforhandleren din.

B C

A

Den automatiske stoppfunksjonen

• De feste motorsagulykker skjer när sagkjedet treffer operatøren. Du mä bruke godkjent personlig verneutstyr under bruk. Personlig verneutstyr gir deg ikke full beskyttelse mot personskader, men det reduserer graden av personskade hvis det skjer en ulykke. Snakk med serviceforhandleren din for a fã anbefalinger om hvilket utstyr du bør bruke.

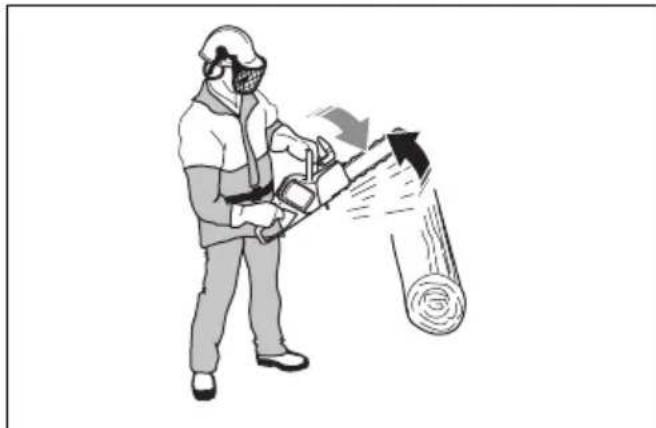

Kjedebrems med kastbeskyttelse

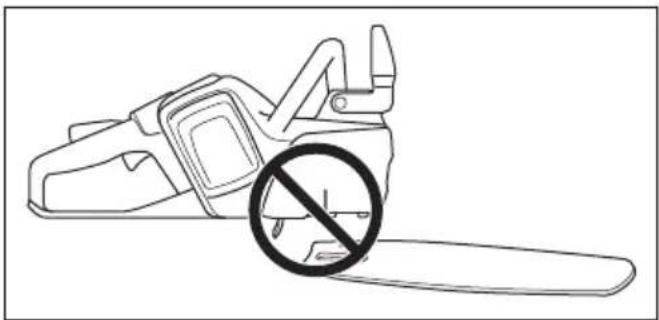

ADVARSEL: Unnga situasjoner der det er risiko for kast. Vær forsiktig nár du bruker produktet, og sorg for at kastrisikosonen til sverdet ikke berøreren gjenstand.

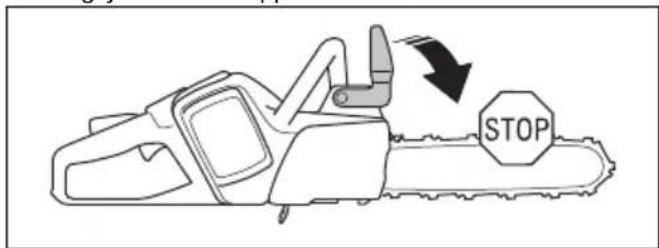

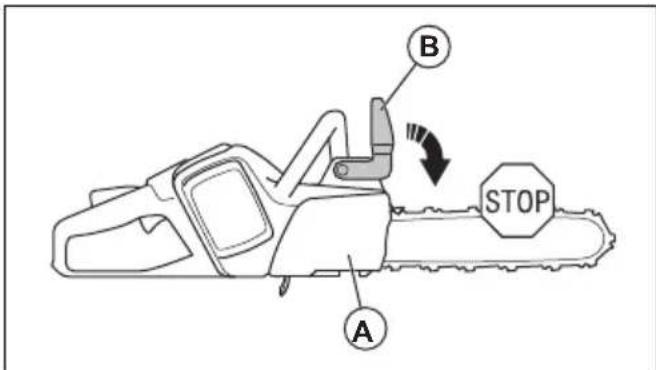

Kjedebremsen (A) kobles inn manuelt av deg med venstre handller automatisk av treghetsfunksjonen. Skyv kastbeskyttelsen (B) forover for a koble inn kjedebremsen manuelt. Denne bevegelsen aktiverer en fjaerbelastet mekanisme som stopper drivhjulet.

Hvordan kjedebremsen kobles inn, avhenger av kraften i kastet. Det avhenger ogsa av posisjonen til produitet nrkastrisikosonen treffer en gjenstand. Hvis du farrkraftig kast nrkastrisikosonen er lengst unna deg, kobles kjedebremsen inn av treghetsfunksjonen. Hvis

kastet er lite, allerhis kastrisikosonen er naermere deg, kobler du inn kjedebremsen manuelt med venstre hand.

Bruk kjedebremsen som en parkeringsbreds nár du starter produit og nár du forflytter deg over korte avstander. Det reduserer faren for at du ell er en person i naerheten blir truffet av sagkjedet.

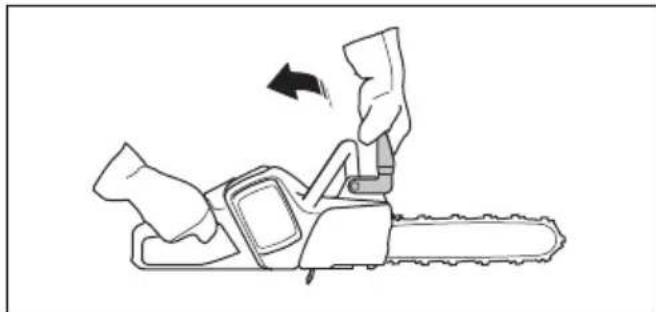

Trekk kastbeskyttelsen bakover for a koble ut kjedebremsen.

Et kast kan komme plutselig og intensit. De feste kast er sma og forer ikke alltid til at kjedebremsen kobles inn.

I fellingsstillingen kan du ikke koble inn kjedebremsen manuelt. Kjedebremsen kan i davon stillingen bare kobles inn av treghetsfunksjonen.

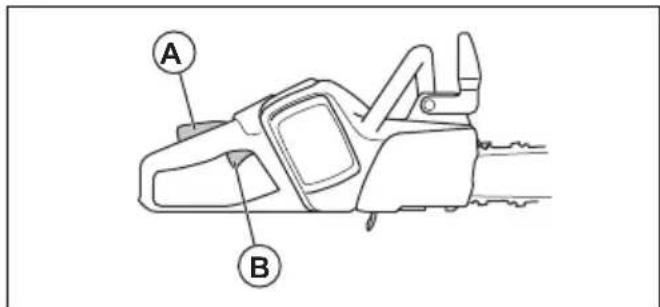

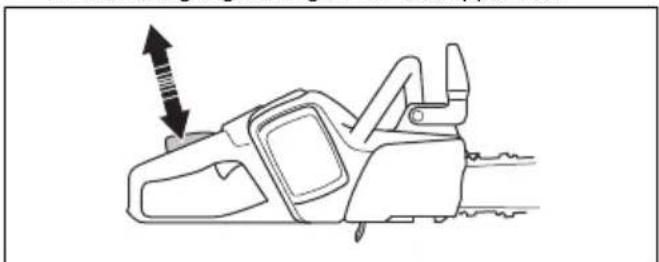

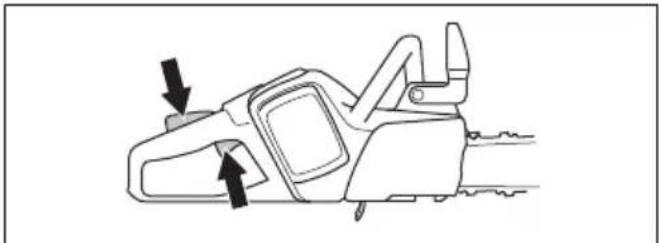

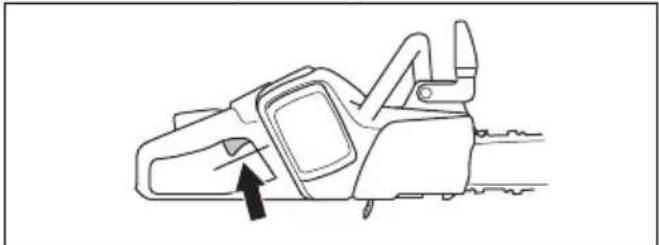

Kraftutløsersperre

Kraftutlosersperren er konstruert for a hindre at
kraftutloseren aktiveres utilsiktet. Hvis du griper
handtaket og trykker pa kraftutlosersperren (A), frigjores
kraftutloseren (B). Nár du slipper handtaket, gár
kraftutloseren og kraftutlosersperren tilbake til
utgangsposisjonene.

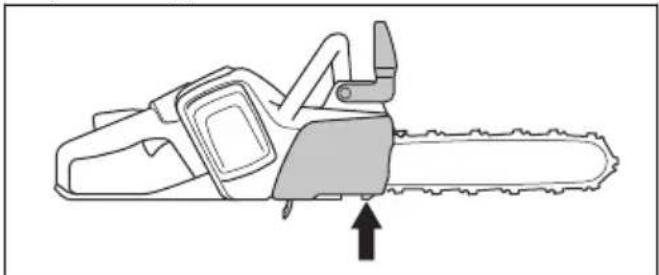

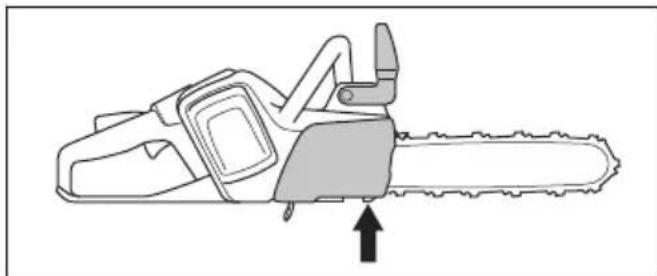

Kjedefanger

Kjedefangeren fanger sagkjedet hvis det ryker aller. Iosner. Hvis du har riktig kjedestramming, reduseres risikoen. Du kan ogsa redusere risikoen gjennom riktig vedlikehold av sverdet og sagkjedet. Se Montering pa side 288og Vedlikehold pa side 298for instruksjoner.

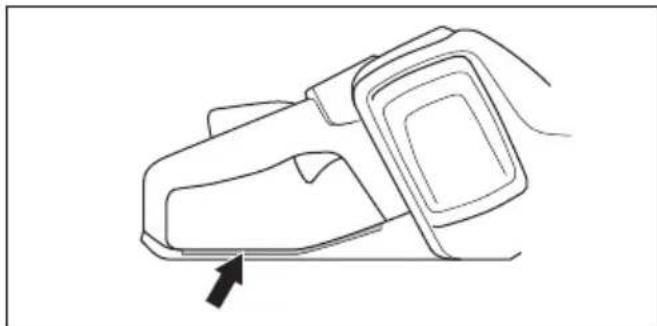

Hoyrehandsvern

Høyrehandsvernet fungerer som en beskyttelse for händen din hvis sagkjedet ryker eller Iøsner. Det hinder ogsa forstyrlse fra greiner og kvister nár du brukerprodukter.

Batterisikkerhet

• Bruk bare BLi-batterier som vi anbefaler for Produktet ditt. Batteriene er programvarekryptert.
• Bruk bare BLi-batterier som er oppladbare, som strømforsyning for relaterte Husqvarna-produkter. For a unngå persorskader ma du ikke bruke batteriet som strømforsyning for andre encheter.
• Fare for elektrisk stot. Ikke la batteripolenekommen i kontakt med nokler, skruer aller andre metallgjenstander.Dette kan fore til kortslutning av batteriet.
• Ikke bruk batterier som ikke er oppladbare.
• Ikke sett gjenstander inn i luftapningene til batteriet.
• Hold batteriet unna sollys, varme og apen ild. Batteriet kan forarsake forbrenninger og/eller kjemiske forbrenninger.
• Hold batteriet unna regn og fuktighet.
• Hold batteriet unna mikrobolger og høyt trykk.

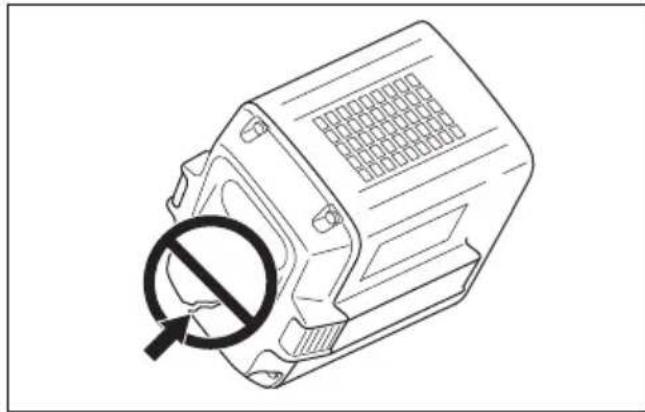

• Ikke prøv à demontere aller ødelegge batteriet.

• Ikke la batterisyrekommen i kontakt med huden. Batterisyre kan fore til skader pa huden, korrosjon og forbrenning. Unnga a gni hvis du farr batterisyre i øynene. Skyll øynene med vann i minst 15 minutter. Hvis du har fatt batterisyre pa huden, ma du rengjore huden med store mengder vann og sape. Få legehjelp.

• Bruk batteriet i temperaturer mellom -10^ (14°F) og 40^ (104°F).
• Ikke rengjør batteriet aller batteriladeren med vann. Se Slik kontrollerer du batteriet og batterirommet pa side 299.
• Ikke bruk et defekt eller skadet batteri.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.
• Hold batteriet utilgjengelig for barn.

Sikker bruk av batteriladeren

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Fare for elektrisk stød eller kortslutning hvissikkerhetsinstruksjonene ikke fjlges.
• Bruk en godkjent jordet stikkontakt som/DD er skadet.
• Ikke bruk andre ladere enn den som ble levert med produitet. Bruk bare Husqvarna QC-ladere nár du lader Husqvarna BLi-erstatningsbatterier.
• Ikke prøv á demontere batteriladeren.
• Ikke bruk en defekt aller skadet batterilader.
• Ikke locht batteriladeren etter strømledningen. For á koble laderen fra stikkontakten drar du i stopselet. Ikke dra i ledningen.
• Hold alle kabler og skjotekabler borte fra vann, olje og skarpe kanter. Pass på at kabelen ikkekommen i klem i dører, gjerder eller lignende.
• Ikke bruk batteriladeren i nærhen av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut stopselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs pa et sted med god luftsirkulasjon og beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.
• Bare bruk batteriladeren i temperaturer mellom 5^ (41^) og 40^ (104 F). Bruk laderen i godt ventilierte, tøre og støv frie omgivelser.
• Ikke sett gjenstander inn i luftapningene til laderen.
• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.
• Bruk bare godkjente stikkontakter som/DDke er skadet.

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de følgende advarslene for du utfører vedlikehold på produit.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller montererproduktet.
• Operatoren mä bare utføre vedlikehold og service som refereres til i++, denne braupsanvisingen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet aller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produit og risikoen for ulykker øker.
• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret pa produitet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, ma du takontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgengelig for produitet.
• Bruk bare originalreservedeler.

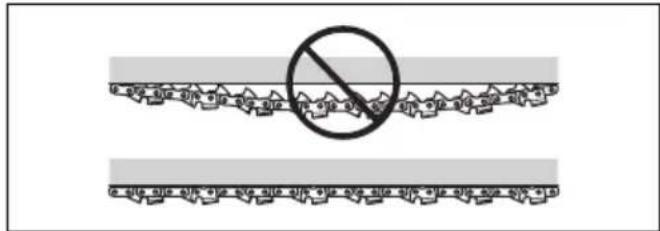

Sikkerhetsinstruktjoner for skjareutstyret

ADVARSEL: Les de folgende advarslene focr du bruker produit.

• Bruk bare sverd/sagkjede-kombinasjonene og fileutstyret som vi anbefaler. Se Tekniske data paskide 307for instruktjoner.
• Bruk vernehansker nár du bruker eller utfører vedlikehold på sagkjedet. Et sagkjede som ikke beveger seg kan och forårsake skader.
• Hold skjaertennene riktig filt. Følg instruksjonene, og bruk anbefalt filmal. Et sagkjede som er skadet eller feilslipt, øker risikoen for ulykker.

• Oppretthold riktig dybdemalerinnstilling. Følg instruksjonene vare, og bruk anbefalt

dybdemalinnstilling. For stor dybdemalinnstilling oker risikoen for kast.

• Kontroller at sagkjedet har riktig stramming. Hvis sagkjedet ikke ligger stramt mot sverdet, kan det løsne. Feil kjedestramming fær til økt slitasje på sverdet, sagkjedet og kjededrivhjulet. Se Stramme sagkjedet på side 302.

• Utfør regelmessig vedlikehold på skjæreutstyret, og hold det riktig smurt. Hvis sagkjedet ikke er riktig smurt, øker risikoen for slitasje på sverdet, sagkjedet og kjededrivhjulet.

Montering

Innledning

Montere sverdet og sagkjedet

ADVARSEL: Fjern alltid batteriet for du monterer eller utfører vedlikehold pa produitet.

1. Løsne knotten, og fjern drivhjuldekselet (kjedebremsen) og transportbeskyttelsen (A).

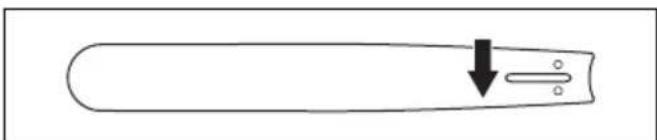

1. Sett sverdet på sverdbolten. Sett sverdet til den bakerste stillingen. Løft sagkjedet over drivhjulet og sett det i sverdsporet. Begynn på oversiden av sverdet.

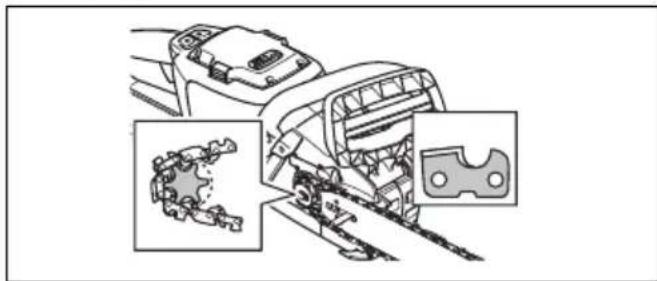

1. Sorg for at kantene på tannlenkene vender forover på toppkanen av sverdet.
2. Monter drivhjuldekselet, og styr kjeedestrammertappen til hullet i sverdet.
3. Kontroller at drivlenkene til sagkjedet sitter riktig pa drivhjulet.
4. Kontroller ogsa at sagkjedet har riktig ingrep i sporet i sverdet.

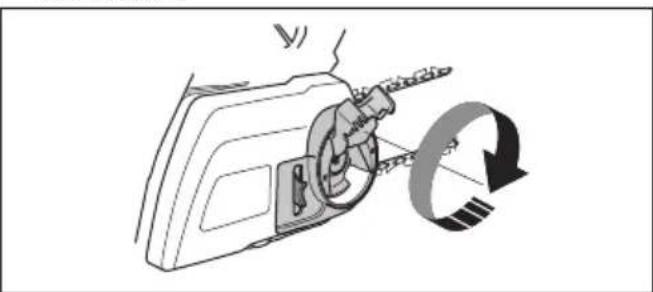

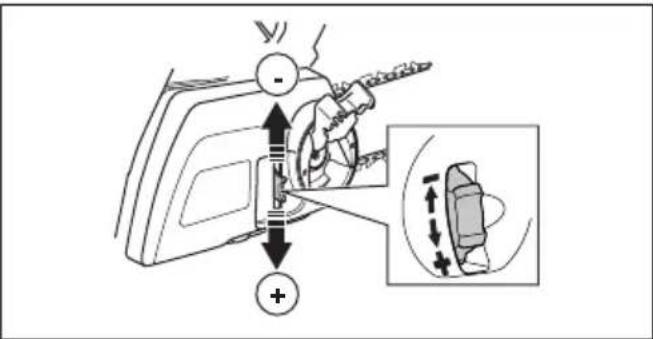

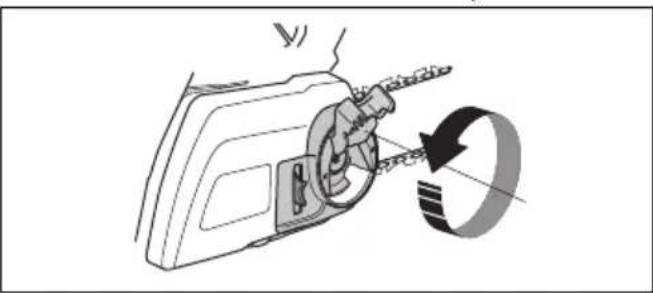

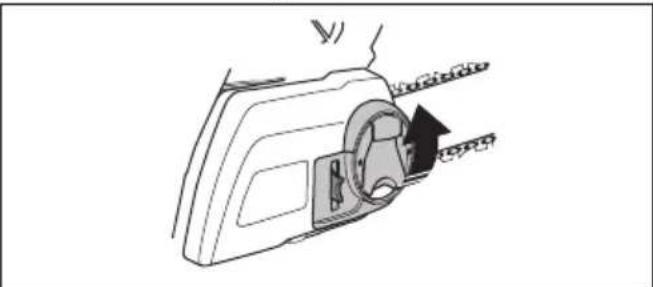

5. Stram sagkjedet. Se Stramme sagkjedet pä side 302 for instruksjoner.

Slik monteres en barkstotte

Slik utfører du en funksjonskontroll før du bruker produktet

1. Utfør en kontroll av kjedebremsen for á forsikre deg om at den fungerer som den skal og at den ikke er skadet.
2. Utfor en kontroll av bakre hoyrehandsvern for a forsikre deg om at det ikke er skadet.
3. Utfør en kontroll av kraftutløsersperren for a forsikre deg om at den fungerer som den skal og at den ikke er skadet.
4. Utfør en kontroll av tastaturet for á forsikre deg om at det fungerer som det skal.
5. Forsikre deg om at det ikke er olje på händtakene.
6. Utfør en kontroll for a forsikre deg om at alle delene er pa plass, festet riktig og ikke skadet.
7. Utfør en kontroll av kjedefangeren for forsikre deg om at den er festet riktig.
8. Utfør en kontroll av kjedestrammingen.
9. Lad batteriet, og kontroller at det er koblet riktig til produitet.
10. Kontroller at sagkjedet stopper nár du slipper kraftutloseren.

Sagkjedeolje

Alle Husqvarna-motorsager har et system for automatisk smoring av sagkjedet. En del av modellene kan ogsa fas med justerbar oljetilforsel.

Tenk pa falgende nar du velger en kjedeolje:

• Olijetanken varer ca. tre batteriladinger. Dette gjelder bare hvis du bruker riktig kjedeolje. Hvis kjedeoljen er for tynn, vil den ikke vare SSE lenge.
  Kjedeoljen ma feste seg doit sikket od opprettholde strmningsegenskapene bade i varmt og kaldt vaer.
• Bruk en olje av riktig kvalitet (egnet viskositetsomrade) i henhold til lufttemperaturen. Ved temperaturer under 0^ (32^) blir noen oljer for tykke. Det kan medfrole overbelastning av oljepumpen, med skader pa komponentene til oliepumpen som resultat.
• Bruk det anbefalte skjareutstyret. Et sverd som er for langt, vil bruke mer kjedeolje.
• Kontakt serviceforhandleren din nár du skal velge kjedeolje.

ADVARSEL: Ikke bruk spillolje! Spillolje er farlig for deg og miljoet. Spillolje fomer ogsa til skade pa oljepumpen, sverdet og sagkjected.

ADVARSEL: Hvis smoringen av skjareutstyret er utilstrekkelig, kan sagkjedet ryke. Det kan fere til alvorlig personskade eller død for operatoren.

OBS: Hvis du bruker vegetabilsk basert kjedeolje, ma du rengjore sverdsporet og sagkjedet ffor langtidslagring. Hvis ilke er det fare for at sagkjedeoljen oksiderer, noe som medforer at sagkjedet blr stivt, og at sverdets nesehjul blir tilstoppet.

Merk: Se bruksanvisingene for batteriet og batteriladeren for mer informasjon.

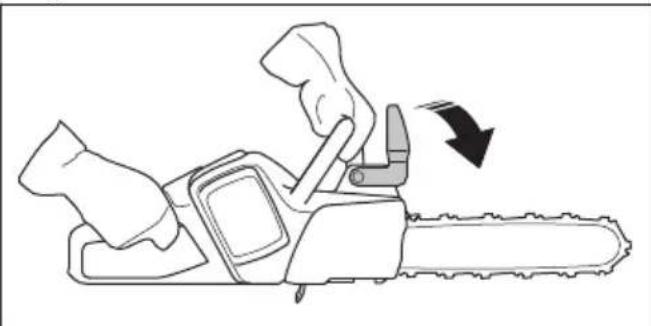

Starte Produktet

1. Utfør en kontroll av kraftutløseren og kraftutløsersperren. Se Slik kontrollerer du kraftutløsersperren på side 299.

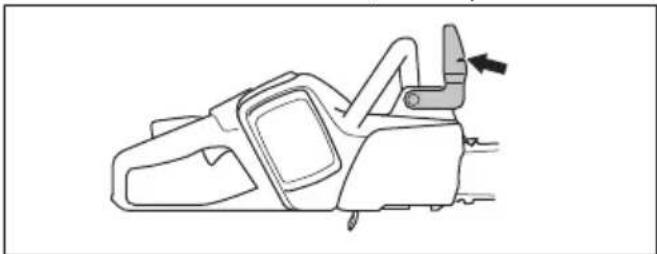

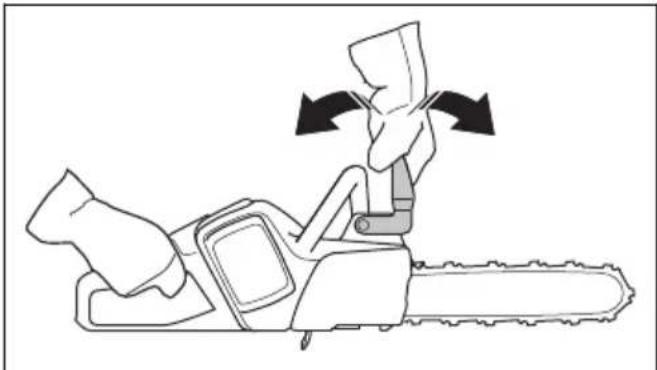

2. Skyv kastbeskyttelsen forover for a koble inn kjedebremsen.

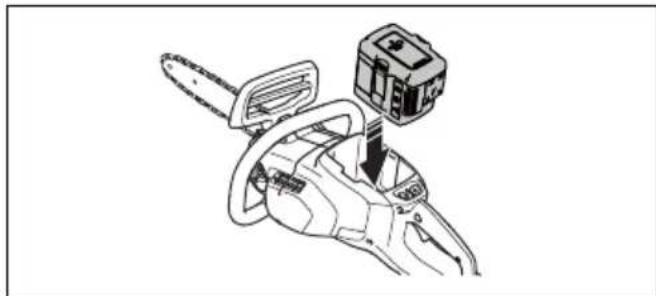

1. Sett batteriet i batteriholderen.

Slik bruker du SavE-funksjonen

Dette Produktet har en strømsparingsfunksjon, SavE. SavE-funksjorden reduserer kjedehastigheten og gir den lengste driftstiden fra batteriet.

Merk: SavE-funksjonen reduserer/DDskjaerekraften til Produktet.

1. Trykk på SavE-knappen på tastaturet.

2. Kontroller at den gronne LED-lampen tennes.

3. Trykk pa SavE-knappen pa nytt for a koble ut funksjonen. Den gronne LED-lampen slukkes.

1. Hold start/stopp-knappen på tastaturetinne til den gronne LED-lampen slukkes.

1. Trekk batteriet ut, og trykk pa batteriutloserknappene for a fjerne batteriet fra batteriholderen.

Et kast skjer narr kastrisikosonenkommen i kontakt med en gjenstand mens sagkjedet roterer. Et kast kan skje plutselig og med stor kraft og kaste Produktet, sverdet og sagkjedet mot operatoren.

Kast skjer alltid i skjareplanet til sverdet. Vanligvis slynges produktet, sverdet og sagkjedet mot operatoren, men kan ogsa bevege seg i en annen retning. Det er hvordan du bruker produktet idet det skjer et kast, som bestemmer bevegelsesretningen.

Kast skjer bare hvis sverdets kastrisikosone berer en gjenstand. Ikke la kastrisikosonen berere en gjenstand.

Jo mindre sverdspissradius, jo lavere risiko for kast.

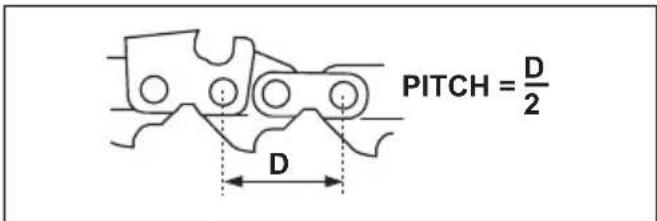

Et sagkjede bestar av en rekke lenker, tilgengelige i standardutforelse og kastreduserende utforelse. Du kan redusere virkningene av kast ved a bruke riktig skjareutstyr med kastreduksjon.

ADVARSEL: Ingen sagkjederhindrer fullstendig de farlige situasjonene som kan oppsta under et kast.

Vanlige spørsmål om kast

• Vil handen min alltid aktivere kjedebremsen under et kast?

Nei. Du ma bruke litt kraft til á skyve
kastbeskyttelsen forover. Hvis du ikke bruker den
nødvendige kraften, blir ikke kjedebremsen koblet
inn. Du ma ögså holde handtakene på produitet
stätt med begge hender mens du arbeider. Hvis et
kast oppstrār, vil kjedebremsen kanskje ikke stoppe
sagkjedet für det treffer deg. Det er ögså noen
stillinger der handen din ikke kan berøre
kastbeskyttelsen for á koble inn kjedebremsen. Et
eksempel på dette er fellingsstillingen.

Vil treghetsfunksjonen alltid aktivere kjedebremsen under et kast?

Nei. For det对不起 kjedebremsen fungere som den skal. Se Vedlikehold av og kontroller av

sikkerhetsanordningene pa produktet pa side 298 for instruksjoner om hvordan du utfører en kontroll av kjedebremsen. Vi anbefaler at du alltid gjør dette for du begyinner a bruke produktet. For det andre mA kraften i kastet vere kraftig nok til a aktivere kjedebremsen. Hvis kjedebremsen er for folsom, kan den gripe inn ved hard drift.

Vil kjedebremsen alltid beskytte meg mot skader under et kast?

Nei. kjedebremsen ma fungere pa riktig mate for a gi beskyttelse. Kjedebremsen ma ogsa kobles inn under et kast for a stoppe sagkjedet. Hvis du er nær sverdet, vil kjedebremsen kanskje ikke rekke a stoppe sagkjedet ffor det treffer deg.

ADVARSEL: Bare du og riktig arbeidsteknikk kan hindre kast.

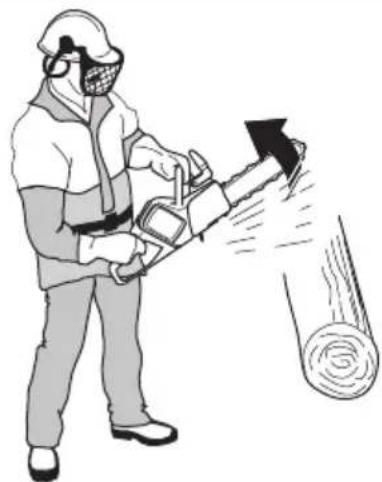

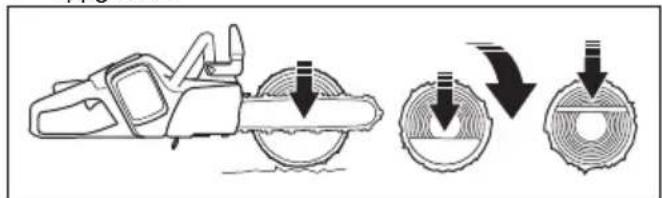

Slik brukes kappeteknikken

ADVARSEL: Bruk full gass nár du kapper, og reduser turtallet til tomgang etter hvert kutt.

OBS: Det kan oppsta motorskade hvis motoren går for lenge med full effekt uten belastning. Et eksempel på dette kan vare hvis motoren går for lenge uten motstand fra sagkjedet under kapping.

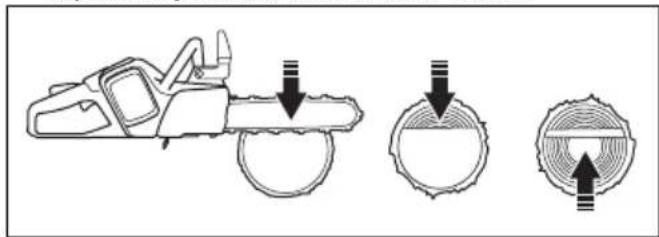

Du kan bruke Produktet til Å kappe tre i to forskjellige stillinger.

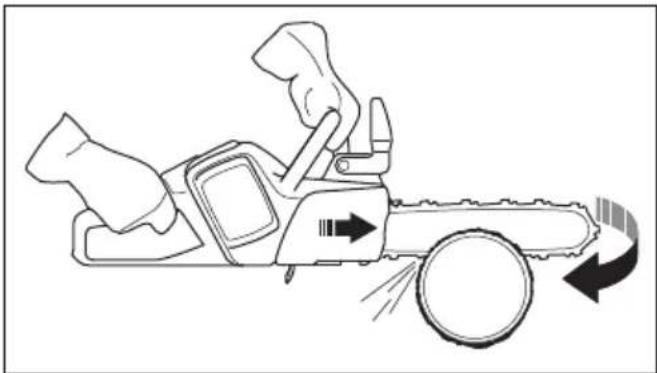

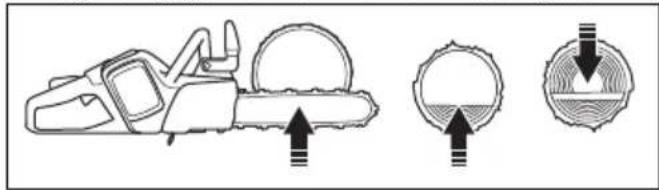

• Kapping i trekkebevegelsen betyr at du kapper med bunnen av sverdet. Sagkjedet trekker seg gjennom treet nár du kapper. I donne stillingen har du bedre kontroll over produktet og posisjonen til kastrisikosonen.

• Kapping i skyvebevegelsen betyr at du kapper med toppen av sverdet. Sagkjedet skyver Produktet mot operatoren.

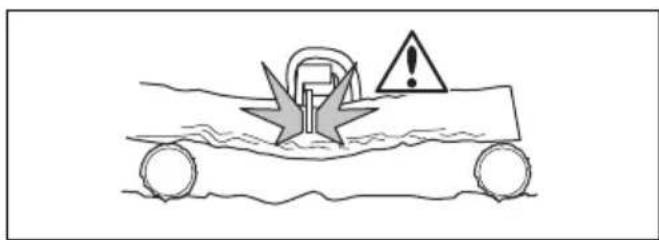

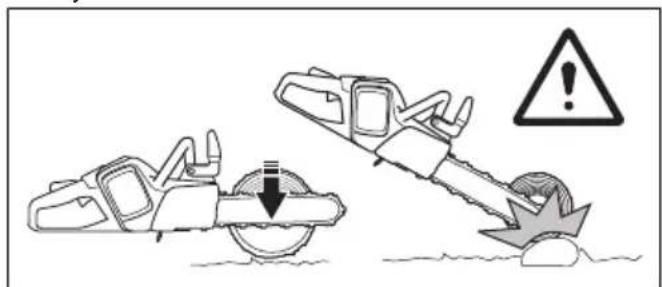

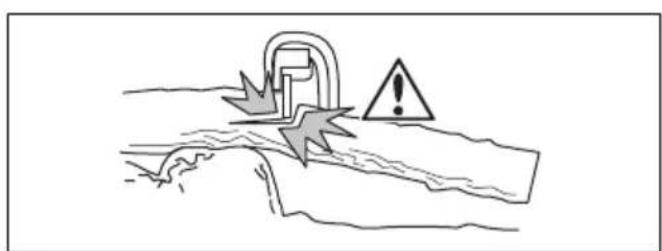

ADVARSEL: Vær forsiktig nr du kapper i skyvebevegelsen. Hvis sagkjedet setter seg fast i stammen, kan produktet bliskjøvet mot deg. Du ma forhindreijke kraften, ellers er det en risiko for at

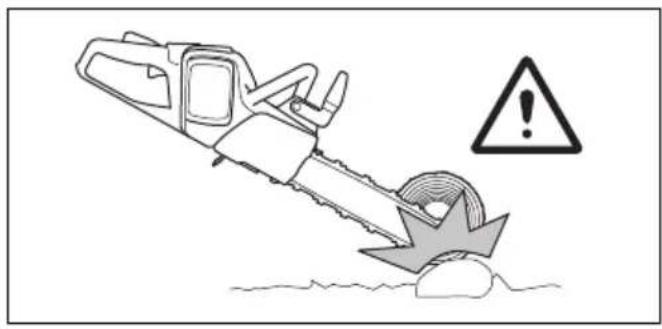

ADVARSEL: Følg trinnene nedenfor for Å hindre at kjedet berører bakken eller en gjenstand.

Merk: Kutting av stammer på bakken reduserer faren for at sagkjedet setter seg fast eller gar i stykker.

1. Kapp gjennom stammen i trekkebevegelsen. Ikke la sagkjedet berore bakken nár du fullforer sagsnittet. Hold full effekt, men vær forberedt pa plutselige ulykker.

1. Du kan forebygge ulykker ved Å kappe ca. 2/3 gjennom stammen og deretter stoppe. Snu stammen, og kapp fra motsatt side for Å fullføre oppgaven.

ADVARSEL: Følg trinnene nedenfor for a hindre at stammen brekker før kappingen er fullført.

1. Kapp ca. 1/3 gjennom stammen i skyvebevegelsen.

2. Kapp ferdig gjennom stammen i trekkebevegelsen.

ADVARSEL: Følg trinnene nedenfor áhindre at kjedet setter seg fast i stammen.

1. Kapp ca. 1/3 gjennom stammen i trekkebevegelsen.
2. Kapp gjennom resten av stammen i skyvebevegelsen, til de to snittene motes.

ADVARSEL: Stopp motoren hvis sagkjedet setter seg fast i stammen! Ikke prov Å rykke Iøsproduktet. Hvis du gjør det, er det en risiko for persorskade när produit platselig Iøsner. Bruk en hearm til Å apne snittet og frigjørne produit.

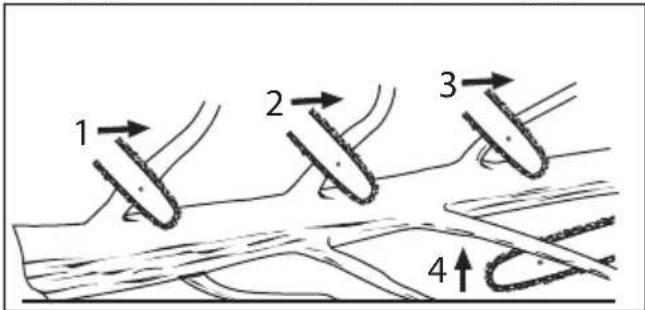

Slik bruker du kvistingsteknikken

Merk: När du skal bruke kvistingsteknikken på tykke greiner, bruker du samme fremgangsmåte som for kappeteknikken.

1. Behold de store, lave greinene pà treet for a gi det stotte pa bakken.

2. Kappkvistene en etter en.

3. Kapp greiner som er i spenn, fra bunnen og opp.

ADVARSEL: De flete kastulykker skjer under kvisting. Ikke berør stammen, andre greiner eller gjenstander med sverdspissen aller kastriskosonen. Vær forsiktig med greiner som star i spenn. De kan bli slynet mot deg og forarsake alvorlig personskade.

1. Hold stammen mellom deg og produktet mens du beveger deg langs stammen.

Slik bruker du trefellingsteknikken

ADVARSEL: Du trenger mye erfaring for a felle et tre. Operatorer uten erfaring skal ikke felle trær.

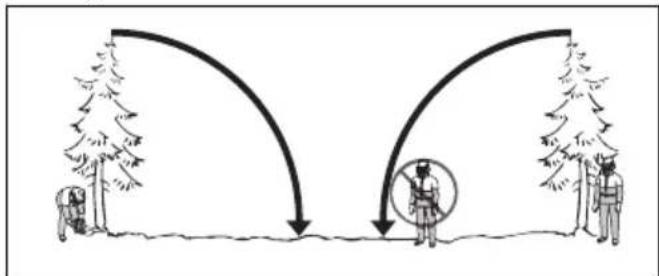

1. Kontroller at personer rundt deg holder en sikkerhetsavstand på minst 2 1/2 ganger treets lengde.

1. Forsikre deg om at ingen befinner seg i risikoomradr et forller under fellingen.

Slik beregner du fallretningen

ADVARSEL: Hvis det er farlig eller ikke er mulig á felle treet i sin naturlige fallretning, mA treet felles i en annen retning.

1. Undersok den naturlige fallretningen til treet. Undersok for eksempel vinkelen og boyen til treet, vindretningen, plasseringen til greinene og vekten av snø.
2. Undersok om det finnes hindringer i nærhen, for eksempel andre traer, kraftledninger, veier og/eller bygninger.
3. Se etter tegn på skader og ráté i stammen.

ADVARSEL: Rate i stammen kan medfore risiko for at treet faler for du har fullfort kappingen.

1. Kontroller at treet ikke har skadde eller dode greiner som kan brekke og treffe deg under fellingen.
2. Ikke la treet falle pa et annet, staende tre. Det er farlig a fjerne et tre som har satt seg fast. Se Frigjore et fastsatt tre pa side 297.

ADVARSEL: Ikritiske

fellingsoperasjoner ma du ta av deg horselsvernet umiddelbart etter at sagingen er fullfort. Det er viktig at du horer lyder og varselsignaler.

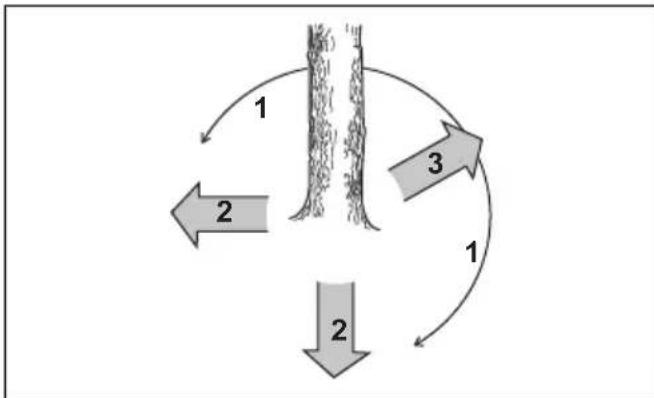

Slik rydder du stammen og forbereder tilbaketrekkingsruten din

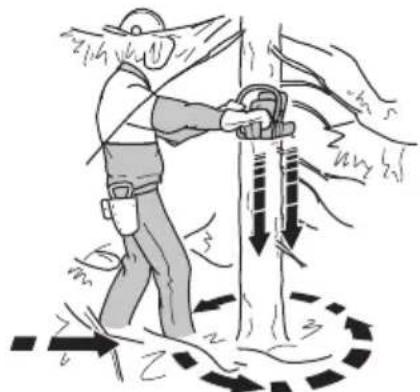

Kapp av alle grener fra skulderhoyde og nedover.

1. Kapp i trekkebevegelsen fra toppen og nedover. Kontroller at treet er mellom deg ogprodukter.

1. Fjern underskog fra arbeidsområdet rundt treet.
   Fjern alt avkappet materiale fra arbeidsområdet.

2. Utfør en kontroll av området med hensyn til hindringer som steiner, greiner og hull. Du ma ha en tydelig tilbaketrekkingsrute när treet begyinner a falle. Tilbaketrekkingsruten ma ha en vinkel pa ca. 135 grader i forhold til fallretningen.

3. Faresonen

4. Tilbaketrekkingsruten
5. Fallretningen

Felle et tre

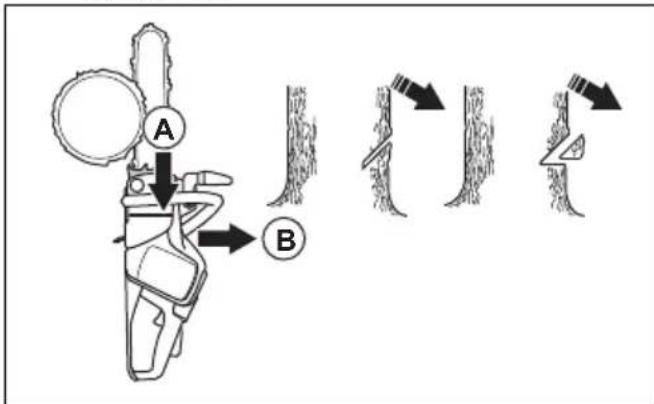

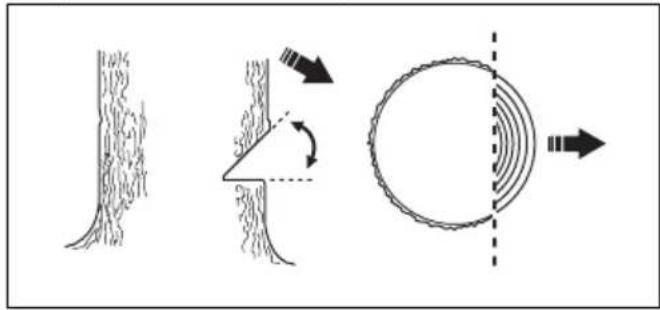

Du bruker tre kuttil a felle et tre.Det er styreskarene, som omfatter overskjaret og underskjaret, og hovedskaret. Hvis du utforer disse kuttene riktig, kan du kontrollere fallretningen svart noyaktig.

ADVARSEL: Ikke fell traer med en diameter som er storre enn sverdlengden til produit, medindre du har spelzialopplaering! Det innebaerer en mye storre risiko for at kastrisikosonen berorer treet.

1. Lag styreskårene. Styreskårene skal vare 1/4 av diameteren til treet. Lag en vindel pa 45^ mellom overskjær et og underskjæret.

a) Lag overskjæret først. Rett inn fallretningsmerket (A) på produitet etter fallretningen til treet (B). Stå bak produitet, og hold treet på din høyre side. Sag med en trekkebevegelse.
b) Lag underskjæret. Sorg for at enden av underskjærer er i samme punkt som enden av overskjærer.

1. Sorg for at styreskarlinjen er helt horizontal og i rett vinkel (90^) mot fallretningen. Styreskarlinjen gär gjennom punktet der to styreskarene motes.

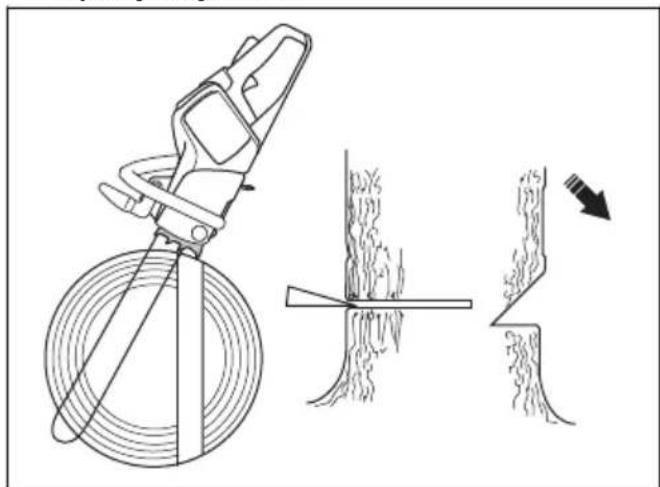

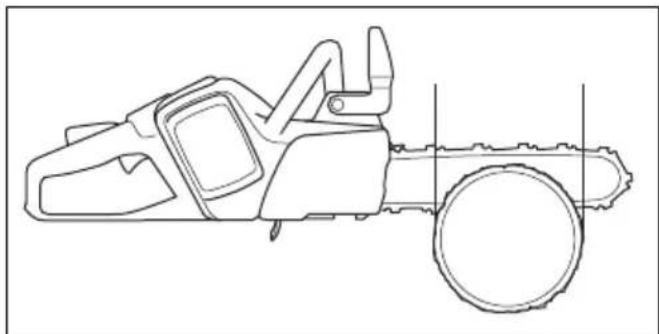

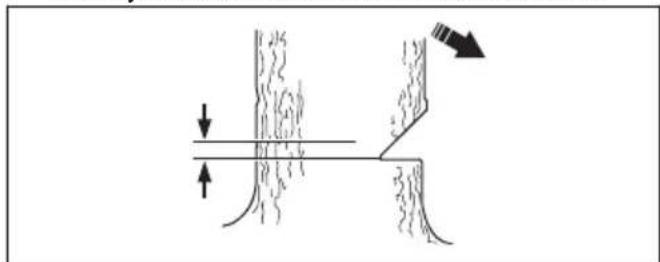

Sliklager du hovedskaret

Merk: Hovedskåret lages på motsatt side av treet av styreskårene.

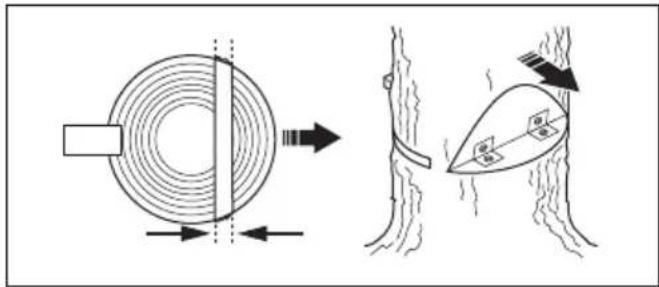

1. Lag hovedskåret ca. 3-5 cm / 1,5-2 tommer over bunnstyreskåret. Kuttet ma vare helt horisontalt.
2. Hvis du har en barkstotte, setter du den bak brytekanten.
3. Kutt med trekkebevegelsen. Bruk full effekt, og arbeid sagkjedet/sverdet sakte inn i treet. Sorg for at treet ikke faler i en uønsket retning.

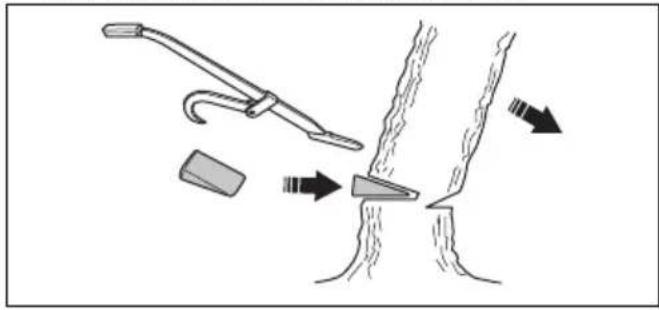

4. Sett en kile ell er brytejern i kuttet nar kuttet har noyaktig riktig bredde.

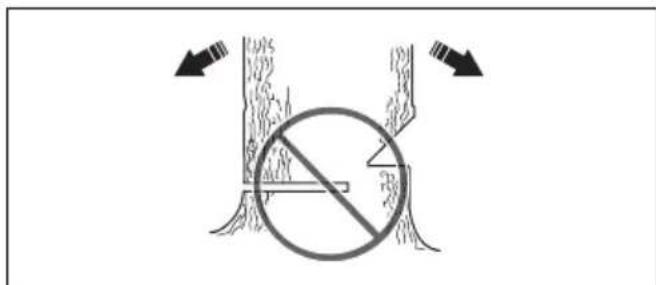

1. Fullfor hovedskaret parallelt med styreskärlinjen. Sorg for at avstanden mellom dem er minst 1/10 av stammens diameter. Den delen av stammen som/DDKE kappes, er brytekanten. Brytekanten styrer fallretningen.

ADVARSEL: Du har ingen kontroll over fallretningen hvis brytekanten er borte eller for tynn. Det samme er tilfellet hvis du/DDke har laget styreskarene og hovedskaret riktig.

1. Pá dette tidspunktet vil treet falle av sin egen kraft eller ved hjelp av en kile erer et brytejern.

Merk: Bruk en sverdlengde som er større enn diameteren til treet. Det hjelper deg til a lage hovedskaret og styreskarene med en kuttebevegelse hver. Se Tilbehør pa side 308for a finne ut hvilke sverdlengder vi anbefaler for produitet ditt.

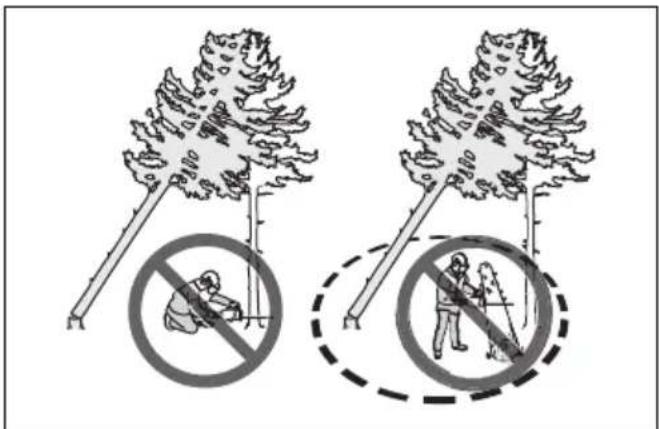

Frigjore et fastsatt tre

ADVARSEL: Det er svært farlig á fjerne et tre som sitter fast, og det innebærer en høy ulykkesrisiko. Hold deg utenfor risikoområdet, og ikke prøv á felle et tre som har satt seg fast.

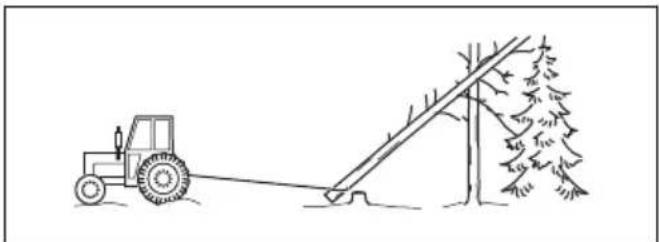

Den sikreste fremgangsmåten er á bruke én av følgende vinsjer:

• Traktormontert

• Baerbar

1. Finn ut hva som er den sikreste fremgangsmaten for a fjerne spennen.

Merk: I noen situasjoner er den eneste sikre fremgangsmaten a bruke en vinsj, ikkeproduktet.

ADVARSEL: Sag aldri rett gjennom et tre aller en grein som star i spenn.

ADVARSEL: Vær svært forsiktig nár du kapper et tre som står i spenn. Det er fare for at treet beveger seg raskt før eller etter kappingen. Det kan skje alvorlige persorskader hvis du er i feil posisjon, eller hvis du kapper feil.

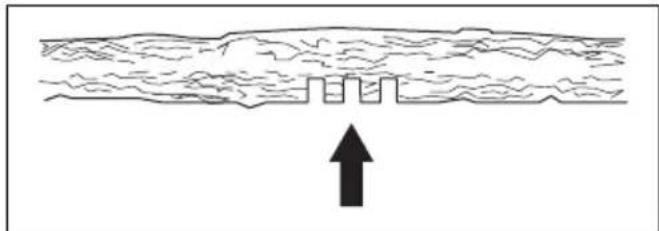

1. Hvis du ma sage gjennom treet/greinen, lager du 2 til 3 kutt, 1osome fra hverandre og med en dybde pa 2 tommer.

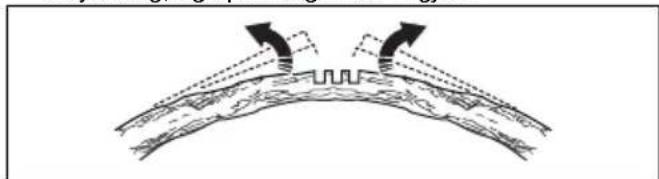

1. Fortsett à sage dypere inn i treet, til treet/greinen bøyer seg, og spenneningen blir frigjort.

1. Kapp treet/greinen fra motsatt side av boyen etter at spenneningen er fjernet.

Vedlikehold

Innledning

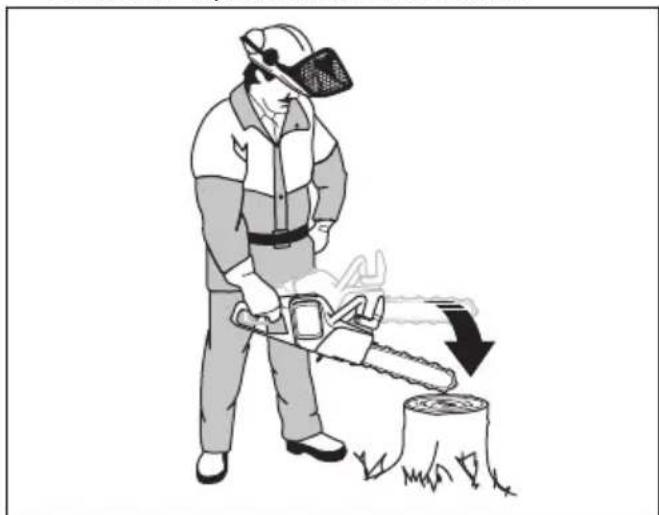

Kontroller regelmessig kastbeskyttelsen og treghetsfunksjonen.

1. Kontroller at kastbeskyttelsen ikke er skadet og at det ikke finner noen defekter, f.eks. sprekker.

1. Kontroller at kastbeskyttelsen kan bevage seg fritt og at den er festet sikkert tilproduktet.

1. Sett produktet, med motoren slätt av, på en stubbe eller en annen stabil flate.

2. Hold i det bakre handtaket, og slipp det fremre handtaket. La produitet falle mot stubben.

1. Kontroller at kjedebremsen kobles inn idet sverdet treffer stubben.

1. Gi full gass og vipp venstre handledd forover til kastbeskyttelsen, for a koble inn kjedebremsen. Sagkjedet skal stoppe umiddelbart.

ADVARSEL: Ikke slipp det fremre handtaket!

Slik kontrollerer du kraftutløsersperren

1. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt og at returfjærene fungerer som de skal.

1. Trykk på kraftutløsersperren, og kontroller at den går tilbake til utgangsstillingen när du slipper den.

1. Kontroller at kraftutloseren lases i tomgangsstillingen nrkraftutlosersperren slippes.

1. Start Produktet, og gi full gass.
2. Slipp kraftutloseren, og forsikre deg om at sagkjedet stopper og forblir i ro. Hvis kjetet roterer nár kraftutloseren er i tomgangsstellingen, ma du kontakte serviceforhandleren din.

Slik kontrollerer du kjedefangeren

1. Forsikre deg om at det ikke er noen skader på kjedefangeren.
2. Kontroller at kjedefangeren er stabil og festet tilproduktkroppen.

Slik kontrollerer du tastaturet

1. Start Produktet. Se Starte Produktet pa side 290

2. Trykk på start/stopp-knappen på nytt.

3. Forsikre deg om at produit stopper nár du holder knappen innate. Den gronne LED-lampen slukkes.

Slik kontROLLERer du batteriet og batterirommet

1. Rengjør batteriet og batterirommet med en myk børste.

1. Sorg for at kjoleapningene og batterikontaktene er rene.
2. Kontroller at batteriet不解 er skadet, og at det不解 er noen andre defekter, for eksempel sprekker.

Slik kontROLLERer du batteriladeren

1. Forsikre deg om at batteriladeren og strømledningen...,

Slik rengjør du kjolesystemet

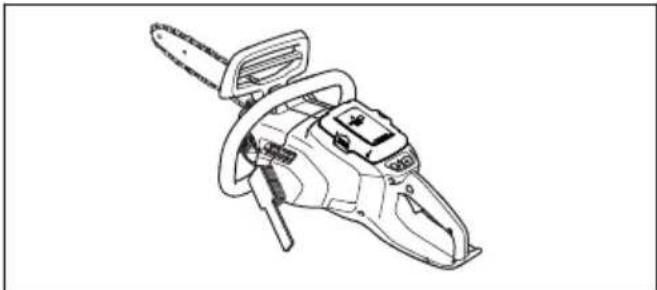

1. Rengjør kjolesystemet med en børste ukentlig, eller oftere ved behov.

Informasjon om sverdet og sagkjedet

Bytt ut slitte eller skadde sverd og sagkjeder med sverd/sagkjede-kombinasjonene som anbefales av Husqvarna. Dette er ndvendig for a bevare sikkerhetsfunksjonene til produktet. Se Tilbehør pa side 308for a finne en liste over sverd og kjedekombinasjoner som vi anbefaler.

• Sverdlengde, tommr/cm. Informasjon om sverdlengden finner man vanligvis pa den bakre enden av sverdet.

• Antall tenner i nesehjulet (T).

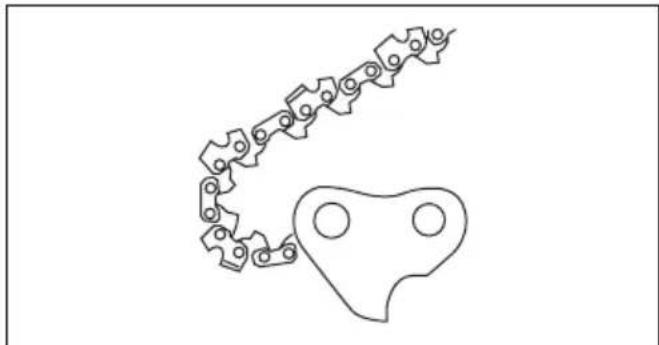

Kjededeling, tommer. Avstanden mellom drivlenkene til sagkjedet ma stemme med avstanden til tennene pa sverdets nesehjul og drivhjulet.

• Antall drivlenker (stk). Antallet drivlenker avgjores av sverdtypen.

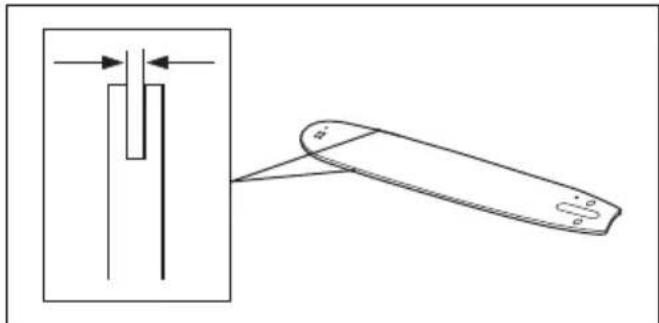

• Sverdsporbredde, tommr/mm. Sporbredden pa sverdet ma vare den samme som bredden pa kjededrivlenken.

• Sagkjedehull og hull for kjedestrammertapp. Sverdet ma vare rettet inn etter produitet.

• Drivlenkebredde, mm/tommer

Generell informasjon om filing av kapperne

Ikke bruk et slovt sagkjede. Hvis sagkjedet er slovt, ma du bruke mer kraft pa a skyve sverdet gjennom treet. Hvis sagkjedet er svert slovt, vil det ikke bli noentrefliser, men sagflis/sagmugg.

Et skarpt sagkjede eter seg gjennom treet, og treflisene blir lange og tykke.

Skjærtannen (A) og dybdemåleren (B) utgør til+Sammen den kappende delen av sagkjedet, kapperen.

Hoydeforskjellen mellom de to gir skjaeredybden (dybdemalerinnstillingen).

Det er ikke enkelt á skjerpe et sagkjede riktig uten det riktige utstyret. Bruk Husqvarna-filmalen. Den hjelper deg med á opprettholde(Maximum skjærekapasitet og risikoen for kast pa et minimum.

ADVARSEL: Kraften til kastet øker kraftig hvis du ikke følger de følgende instruksjonene om filing.

Merk: Se Tilbehør pa side 308for informasjon om hvilken fil og filmal Husqvarna anbefaler for sagkjedet ditt.

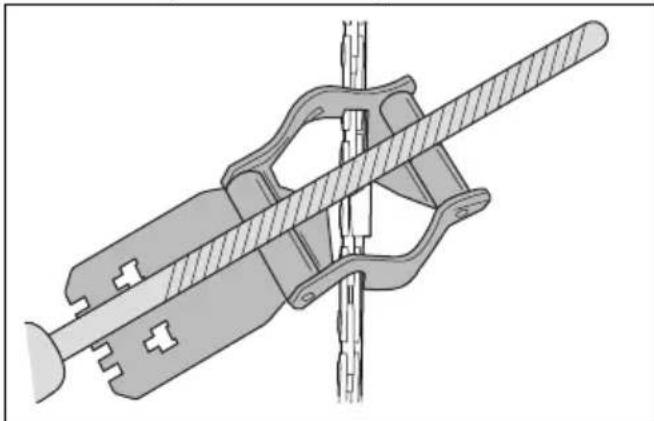

1. Pafor filmalen pa kapperen pa riktig mate. Se instruksjonene som fulgte med filmalen.
2. Flytt filen fra innsiden av skjaertennene og utover. Reduser trykket i trekkebevegelsen.

1. Fjern materiale fra den ene sider av alle skjaertennene.
2. Snu Produktet, og fjern materiale på den andre siden.
3. Kontroller at alle skjaertennene har samme lenghte.

Generell informasjon om justering av dybdemalerinnstillingen

Dybdemalerinnstillingen (C) reduseres nár du skjerper skjærtannen (A). For à oppretholde maksimal skjærekapasitet ma du fjerne filmaterialie fra dybdemaleren (B) for à fa den anbefalte dybdemalerinnstillingen. Se Tilbehør pa side 308for instruktøner om a fa den riktige dybdemalerinnstillingen for sagkjedet ditt.

ADVARSEL: For hoy dybdemalerinnstilling oker risikoen for kast.

Justere dybdemalerinnstillingen

Se instruksjonene i Slope kapperne pa side 301 for du justerer dybdemalerinnstillingen erler filer kapperen. Vi anbefaler at du justerer dybdemalerinnstillingen for hver tredje gang du skjerper skjaertennene.

Vi anbefaler at du bruker dybdemälerverktøyet vart til á få riktig dybdemälerinnstilling og vinkel for dybdemåleren.

1. Bruk en flat fil og et dybdemalerverktoy til ä justere dybdemalerinnstillingen. Bruk bare Husqvarna-dybdemalerverktoyet til a riktig dybdemalerinnstilling og vinkel for dybdemaleren.

2. Plasser dybdemalerverktoyet pa sagkjedet.

Merk: Se emballasjen til dybdemalerverktoyet for mer informason om hvordan du bruker verktoyet.

1. Bruk den flate filen til a fjerne den delen av dybdemaleren som stikker ut av dybdemalerverktoyet.

Stramme sagkjected

ADVARSEL: Et sagkjede uten riktig stramming kan Iosne fra sverdet og forarsake alvorlig personskade ell erd.

Jo mer du bruker et sagkjede, jo lengre blir det. Det er viktig Å justere sagkjedet regelmessig.

Utfør en kontroll av sagkjedestrammingen hvr gang du fyller pa kjedeolje.

Merk: Et nytt sagkjede har en innkjoringsperiode der du ma kontrollere sagkjedestrammingen oftere.

1. Fold knotten ut til den apnes.

1. Drei knotten mot klokken for a lnsne drivhjuldekselet.

1. Drei kjedestrammerhjulet for a justere strammingen av sagkjedet. Sagkjedet ma ligge stramt mot sverdet.

Merk: Drei hjulet ned (+) for mer stramming aller opp (-) for mindre stramming. Sagkjedet er strammet riktig nár du enkelt kan dreie det for hand mens det ligger stramt mot sverdet.

1. Drei knotten med klokken for a stramme sverdknotten.

1. Fold knotten ned for a lase strammingen.

Kontrollere sagkjedesmøringen

Kontroller sagkjedesmøringen for hvert tredje batteribytte.

a) Kontroller om oljekanalen i sverdet er tilstoppet. Rengjør ved behov.

b) Kontroller om sporet i sverdkanten er rent. Rengjør ved behov.

c) Kontroller at sverdets nesehjul kan bevege seg fritt og at smorehullet i sverdets nesehjul ikke er tilstoppet. Rengjør og smør ved behov.

1. Hvis sagkjedesmorgen畸形的，fungerer etter at du har fulgt trinnene ovenfor, ma du kontakte serviceforhandleren din.

Slik utfører du vedlikehold på kjededrivhjulet

1. Kontroller regelmessig slitasjegraden på drivhjulet. Bytt kjectedrivhjulet hvis det er for mye slitasje.
2. Bytt kjedesrivhjulet nár du bytter sagkjedet.

Slik kontROLLERer du skjæreutstyret

1. Kontroller at sagkjedet er lett a boye. Skift ut saghodet hvis det er stvit.

2. Sammenlign sagkjedet med et nytt sagkjede for a underske om nagler aller lenker er slitt.

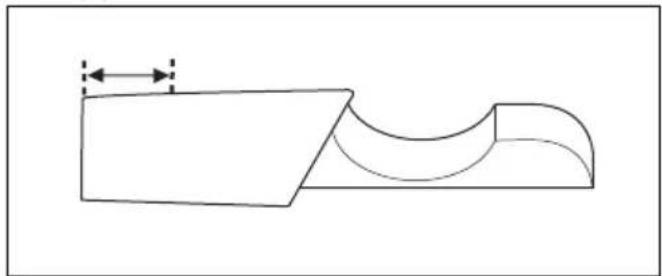

3. Bytt sagkjedet när den lenghte delen av skjærattennen er kortere enn 4 mm. Skift ogsa sagkjedet hvis det er sprekker pa kapperne.

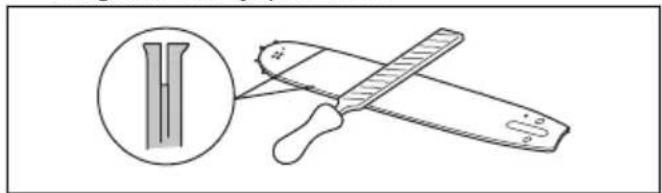

Slik kontROLLERer du sverdet

1. Pase at oljekanalen ikke er blokkert. Rengjør om nødvendig.

1. Kontroller om det er grader pa sverdkantene. Fjern alle grader ved hjelp av en fil.

1. Rengjør sporet i sverdet.

1. Undersk sporet i sverdet for slitasje. Bytt sverdet ved behov.

1. Undersok om sverdspissen er ru eller svert slitt.

1. Kontroller at sverdets nesehjul kan bevege seg fritt, og at smorehullet i nesehjulet ikke er tilstoppet. Rengjør og smør ved behov.

1. Snu sverdet daglig for a forlenge levetiden.

Vedlikeholdsskjema

ADVARSEL: Fjern batteriet f#r du utf#er vedlikehold.

Under følger en liste over vedlikeholdstrinnene som mæ utføres pa produktet. Se Vedlikehold pa side 298for mer informasjon.

Vedlikehold	Før bruk	Ukentlig	Måned-lig
Rengjør de utvendige delene avprodukter. X
Kontroller at kraftutløseren og kraftutløersperren fungere riktig med hensyn til sikkerhet.	X
Rengjør kjedebremsen, og kontROLLER at den fungerer på en sikker@måte. Kontrol-ler om kjedefangeren er skadet. Bytt den ved behov.	X
Snu sverdet daglig for javnere slitasje. Kontroller at smørehullet i sverdet ikke er tett. Rengjør kjedesporet.	X
Kontroller om kapperen eller kapperbeskyttelsen har sprekker eller er skadet. Bytt kapperen eller kapperbeskyttelsen,hvis den har sprekker eller har blitt utsatt for støt.	X
Kontroller at sverdet og sagkjedet har tilstrekkelig olje. X
Kontroller sagkjedet. Se etter sprekker, og kontROLLER at sagkjedet ikke er stivt el-ler uvanlig slitt. Skift om质地vidig.	X
File sagkjedet. Kontroller strammingen og tilstanden. Kontroller drivhjulet for sli-tasje, og bytt det ved behov.	X
Rengjør luftinntaket på produit. X
Kontroller at skruer og kutre sitter stramt. X
Kontroller at tastaturet fungerer som det skal, og at det ikke er skadet. X
Bruk en fil til ø fjerne grader på sverdkantene. X
Kontroller tilkoblingene mellom batteriet og produit. Kontroller tilkoblingen mel-lom batteriet og batteriladeren.			X
Tøm og rengjør oljetanken. X
Blås forsiktig gjennom produit og batterikjøleåpagningene med trykkuft. X

Feilsøking

Feilsøkingsplan

LED-display	Mulige feil Mulig handling
Varsellampen blinker. Kjedebrems inn	koblet. Trekk kastbeskyttelsen tilbake for Åløse ut kjedebremsen.
	Temperaturavvik. La produitet kjøle seg ned.
	Overbelastning. Skjæreutstyret har satt seg fast.	Skjæreutstyret har satt seg fast.Løsne skjæreutstyret.
	Kraftutiløseren og aktiveringsknappentrykke samtidig.	Slipp kraftutiløseren, på er produitaktiv.
Grønn aktivert-diode blinker. Lav batterispenning. Lad batteriet.
Varsellampen lyser. Service. Ta kontakt med serviceforhandleren		din.

Tabell

Feilsøking på batteri og/eller batterilader under lading.

LED-display MuligefeitMulig handling
Varsellampen blinker. Batteriet er utladet. Lad batteriet.
		temperaturavvik. Bruk batteriladeren
		Overspenning. Kontroller at strømtilførnselen sams- varer med det som er angitt på platen med de nominelle verdiene, på produktet.
		Fjern batteriet fra batteriladeren.
Varsellampen lyser. For stor forskjell mellom cellene (1 V).		Ta Kontakt med serviceforhandleren din.

Tabell

LED-display	Mulige feil Mulig handling
Varsellampen blinker. Temperaturavvi	k. Bruk batteriladeren i omgivelser der serviceforhandleren	temperaturre er mellom 5 °C / 41 °F og 40 °C / 104 °F.
Varsellampen lyser. Ta Kontakt med serviceforhandleren		din.

Transport, oppbevaring og avhending

Transport og oppbevaring

• De medfalgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.
  Folg de spesifikke kravene pa emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandor.
• Snakk med en person med spesiell opplæring i farlige materialer for du sender produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på äpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt foråhindre bevegelse.
  Fjern batteriet ved lagring og transport.

• Oppbevar batteriet og batteriladeren pa et sted som er tort og fri for fukt og frost.

• Batteriet违法犯罪

• Batteriet mägressive oppebveares på steder der det kan forekomme statistik elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Oppbevar batteriet i temperaturer mellom 5^ (41^) og 25^ (77^) og unna direkte sollys.
• Oppbevar batteriladeren i temperaturer mellom 5^ (41^) og 45^ (113^) og unna direkte sollys.
• Lad opp batteriet til 30 - 50% for du setter det til oppbevaring i Lange periode.
• Oppbevar batteriladerenpa et sted som er lukket og tørt.
• Hold batteriet og batteriladeren seperart under oppbevaring. Ikke la barn eller andre u autoriserte personer røre utstyret. Oppbevar utstyret i et område som kan lases.

• Rengjør Produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.

• Bruk transportbeskyttelsen på produitet for ä unngå persönskader eller skade på produitet under transport og oppbevaring.

• Fest produit t à en sikker mäte under transport.

Kassering av batteri, batterilader og Produktet

gjenvinningsanlegg for elektrisk og elektronisk utstyr. Dette bidrar til a forhindre miljorskader og personskader.

Snakk med lokale myndigheter, det lokale renovasjonsvesenet aller forhandleren hvis du onsker mer informasjon.

	120i
Plattform CS100EU
Motor
Type BLDC (børsteløs) 36 V
Egenskaper
Lavenergimodus savE
Smøresystem
Type oljepumpe Automatisk
Volum oljetank, liter 0,20
Vekt
Motorsag uten batteri, sverd og sagkjede og med tom kjedeoljetank, kg 2,95
Støynivå 25
Lydeffektnivå, mål t dB(A) 98
Lydeffektnivå, garantert LWA dB(A) 101
Lydnivær 26
Ekvivalent lydtrykknivå ved brukerens øre, dB(A) 88
Vibrasjonsnivær 27	3,8
Sagkjede/sverd
Anbefalte sverdlengder, tommr/cm 12/30
Effektiv skjærelengde, tommr/cm 10/26
Type drivhjul / antall tenner Spur/6
Maksimal kjedehestigkeit / (savE), m/s 11,5 (10)

Tilbehør

Kombinasjoner av sverd og sagkjede

Folgende skjareutstyr er godkjent for Husqvarna 120i.

Sverd Sagkjede
Lengde, tom-mer	Kjededeling, tommer	Sporbredde, mm	Maks. antall tenner nesehjul	Type Lengde, driv- ledd (nr.)
12 3/8 1,1 7T Husqvarna H38 45

Fileutstyr og filvinkler

Bruk av Husqvarnas filmal vil gi deg de riktige filevinklene. Vi anbefaler at du alltid bruker en filmal fra Husqvarna til a gjenopprette skarphenen til sagkjedet. Delenumrene er oppgitt i tabellen nedenfor.

Godkjente batterier til produitet

Batteri	BLi20
Type Lithium-ion
Batterikapasitet, Ah 4,2 (VTC4) 4 (HD2)
Spenning, V 36 36,5
Vekt, lb/kg	2,6/1,2	2,6/1,2

Godkjente batteriladere til produitet

Batterilader QC80
Nettspanning, V 100–240
Frekvens, Hz 50–60
Effekt, W 100

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sweden, tlf: [phone], erklærer på eget ansvar at den tradløse, batteridrevne motorsagen Husqvarna 120i (plattform CS100EU) fra 2016-serienummer og fremover (aret er oppgitt i klartekst på typeskittet, etterfulgt av et serienummer) oppfyller kravene i RÄDSDIREKTIVET:

·fra 17. mai 2006, «angäende maskiner» 2006/42/EF
- fra 26. februar 2014 «langaende elektromagnetisk kompatilitet» 2014/30/EU
- fra 8. Juni 2011 på «begrenseBruken av bestemter farlige stoffer» 2011/65/EU
- fra 8. mai 2000 «angäende utslipp av støy til omgivelsene» 2000/14/EF

Folgende standarder er blitt brukt: EN

60745-1:2009+A11:2010, EN

60745-2-13:2009+A1:2010, EN

55014-1:2006+A1:2009+A2:2011, EN 61000-4-2:2009

EN 61000-4-3:2006+A1:2008, EN 55014-2:2015, EN 61000-6-2:2005.

Kontrollorgan: TÜV Rheinland LGA Products GmbH, Tillystrasse 2, D-90431 Nuernberg, Germany, 0197, har utfört EU-typeundersøkelsen i henhold til maskindirektivets (2006/42/EF) artikkel 12, punkt 3b.

Den leverte motorsagen samsvarer med det ekemplaret som gjennomgikk EF-typeprving.

For informasjon som gjelder stoyutslipp, kan du se Tekniske data pa side 307.

Huskvarna, 20181031

Pär Martinsson, utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentasjon)

INDICE

Introducao 311

Resolucao de problemas 340

Segunca 313

• Drivlänksbredd, mm/tum.

Allman information om hur man filar knivarna
