BRUKSANVISNING FreeSpace FS4SE BOSE

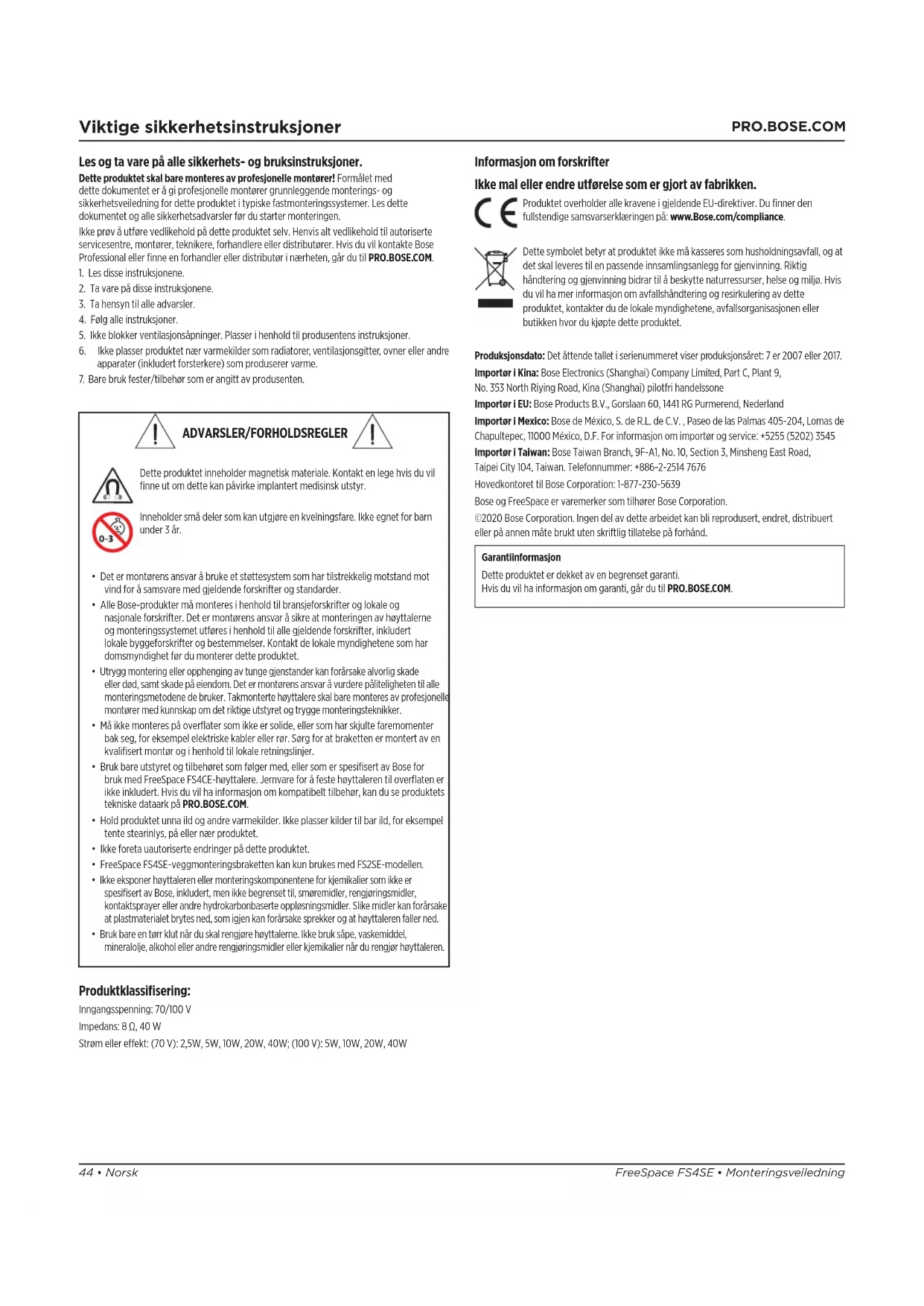

Viktige sikkerhetsinstruksjoner Les og ta vare på alle sikkerhets- og bruksinstruksjoner. Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen. Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Ta hensyn til alle advarsler.

4. Følg alle instruksjoner.

5. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

6. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre

apparater (inkludert forsterkere) som produserer varme.

7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr. Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for barn under 3 år.

• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand mot vind for å samsvare med gjeldende forskrifter og standarder.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.

• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.

• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en kvalifisert montør og i henhold til lokale retningslinjer.

• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med FreeSpace FS4CE-høyttalere. Jernvare for å feste høyttaleren til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.

• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.

• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren. Informasjon om forskrifter Ikke mal eller endre utførelse som er gjort av fabrikken. Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance. Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet. Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017. Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, TaipeiCity 104, Taiwan. Telefonnummer: +886-2-2514 7676 Hovedkontoret til Bose Corporation: 1-877-230-5639 Bose og FreeSpace er varemerker som tilhører Bose Corporation. ©2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd. Garantiinformasjon Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM. Produktklassifisering: Inngangsspenning: 70/100V Impedans: 8Ω, 40W Strøm eller eekt: (70V): 2,5W, 5W, 10W, 20W, 40W; (100V): 5W, 10W, 20W, 40WNorsk • 45Monteringsveiledning • FreeSpace FS4SE

Oversikt Innhold i pakken Produktmål ×2 ×2 ×2 ×4×2 Tekniske spesifikasjoner Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for FreeSpace FS4SE på PRO.BOSE.COM. For EN 54-24-spesifikasjoner kan du se FreeSpace FS4SE EN 54-24-sertifiserte klassifiseringer (AM857615 Rev. 00) på PRO.BOSE.COM. Fysisk Produktmål Høyde: 277 mm Bredde: 171 mm Dybde: 196 mm Nettovekt, Høyttaler med grill og brakett (enkel) 3,42 kg Forsendelsesvekt (par) 8,32 kg Utendørs Kan brukes utendørs på våte steder med værbestandig deksel (IP55 i henhold til EN60529, IP33C i henhold til EN 54-24). Aluminiumsgrill som tilleggsutstyr til tøe forhold for å forhindre rust er tilgjengelig. Viktig informasjon om montering Før du monterer høyttaleren, må du se gjennom Viktige sikkerhetsinstruksjoner på side 44. I forbindelse med brann- og evakueringsvarslinger er den miljøklassifisert for IP33C i henhold til EN 54-24. For lydinstallasjon til generell bruk er den miljøklassifisert for IP55 i henhold til EN60529. 277 mm 261 mm 194 mm 174 mm 196 mm 171 mm 137mm Ø 6,5 mm ×4×2×246 • Norsk FreeSpace FS4SE • Monteringsveiledning

Konfigurering Monteringsalternativer Monteringsalternativer og tilbehør q Monteringsbrakett (inkludert) w WBPWR-50 vippebrakett (valgfritt; til utendørsbruk) e RMUBRKT1 vippebrakett (valgfritt; til utendørsbruk) q ew Klargjøre inngangsdekselet Inngangsdekselet er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av inngangsdekselet for åstøtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret. Bruk en ½- til ½-tommers gjenget kobling og to ⅜-tommers rørforbindelser for ½-tommers knockouter (se diagrammet nedenfor). FORSIKTIG: Ikke bruk det brede, åpne ledningsscenarioet når du monterer inngangsdekselet med et fleksibelt rør. FORSIKTIG: For å unngå at det kommer inn vann, må du ikke montere dekselet oppover. Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Benytt silikon til utendørs eller maritim bruk for å tette alle koblinger for å få en tett forsegling. Merk: Fleksible rør og koblinger må være UL-listet, egnet for bruksområdet og installeres i henhold til lokale myndigheter som har jurisdiksjon. Enkel inngang Inngang og utgang Helt åpenNorsk • 47Monteringsveiledning • FreeSpace FS4SE

Konfigurering Kable høyttaleren Kabeldiameter FreeSpace FS4SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm

Høyttalerinnstillinger ** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard Innstilling av omformerkontakt Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode. Bruke en sikkerhetskabel Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og - utstyr som samsvarer med lokale byggeforskrifter og bestemmelser. En sikkerhetskabel kan festes til høyttaleren ved å bruke låsgjengen bak på eller på siden av kabinettet. Hvis du monterer høyttaleren ved hjelp av monteringsbraketten som følger med, må du bruke du en av de bakre låsgjengene (2). Hvis du monterer høyttaleren med en av de valgfrie tilbehørsbrakettene (se side 4), må du bruke en av låsgjengene på siden (1). Se diagrammet til høyre for å se punkter om sikkerhetsfeste. Låsgjengen på siden (1) kan brukes med en M5-skrue (ikke inkludert) med en dybde på 11millimeter. De bakre låsgjengene (2) kan brukes med M8-skruer med en dybde på 15 millimeter.

1. Trekk ledningene gjennom hullet i midten av braketten.

2. Før ledningene gjennom bunnen av inngangsdekselet.

Se Klargjøre inngangsdekselet på side 46.

Montering Montering av høyttaleren ADVARSEL: Hvis du ikke følger trinnene nedenfor, kan du få en utrygg montering, som kan føre til at høyttaleren faller ned.

1. Fest den tilkoblede kontakten til høyttaleren.

2. Plasser inngangsdekselet over kontakten og trykk det godt mot høyttaleren for å skape en tett forsegling. Fest inngangsdekselet med de to medfølgende skruene til inngangsdekselet. Se Klargjøre inngangsdekselet på side 46. 3. Hold høyttaleren mellom brakettarmene, og sett inn en av de medfølgende brakettskruene på hver side av høyttaleren ved hjelp av låsgjengene. 4. Juster pinnene på monteringsbraketten etter vinkelsporene som passer til installasjonen, og fest braketten til høyttaleren. Merk: Vinkelen til høyttaleren kan justeres til 0°, ±15°, ±30°, or ±45°. Merk: I forbindelse med utendørs bruk må du ikke montere høyttaleren i en oppovervendt retning.

5. Stram skruene på begge sider av høyttaleren for å feste høyttaleren til monteringsbraketten. Ikke overtrekk skruen.

Merk: Før du fester grillen, må du justere høyttalerens innstillinger til ønsket nivå for monteringen. Se Høyttalerinnstillinger på side 47. 6. Finn den utvidede grilltappen på innsiden av grillen. Fest grillen ved å skyve den på plass. Pass på at den utvidede grilltappen festes til grilllåsen på høyttalerkabinettet.

Montering Fjerne grillen Grillen er festet til høyttaleren ved hjelp av grilllåsen. Løsne grilllåsen ved å sette et lite verktøy gjennom perforeringen til grillen (ikke større enn 1,5 millimeter i diameter). Mens du trykker på grilllåsen, skyver du grillen bort fra høyttaleren for å løsne den. Merk: Grilllåsen er plassert på høyttaleren på motsatt side av bryteren. Se diagrammet nedenfor for plassering av grilllåsen. Justere logoen FreeSpace FS4SE leveres med en forhåndsinstallert Bose-logo for horisontal montering. Høyttaleren leveres også med en egen logo for vertikal montering. Hvis du vil fjerne logoen, må du dra den av høyttalergrillen. Hvis du vil bruke den vertikale logoen, finner du midten av grillen og justerer hakkene på baksiden av logoen etter perforeringen i grillen. Trykk for å feste den til høyttalergrillen. Trykk på bryteren Samsvar med sikkerhet og forskrifter Bose FreeSpace FS4SE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder: Oppført i ANSI/UL 1480-2016, CAN/ULC-S541 Fire Protective Signaling Use – UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9. Ikke til bruk med DC-overvåkede systemer. Egnet for bruk utendørs på våte steder. EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger Miljøtype: B (utendørs bruk) Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640. Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760 NFPA 70, National Electrical Code, 2002, artikkel 300-22(c). NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5. EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket. Bose FreeSpace FS4SE er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer: British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen. Testet i samsvar med IEC60268-5. Nominell dekningsvinkel (per UL 1480) Vertikal: 115°/65° ved –3dB; 145°/40° v ed –6dB Horisontal: 120°/60° ved –3 dB; 145°/35° ved –6 dB Ul-wattfølsomhet for lydtrykknivå i dBA ved 3,1 meter: Watt CAN/ULC-S541 Canada Trykk på 70 V 100 V 2,5 W 85,6 dBA — 5 W 88,2 dBA 88,4 dBA 10 W 91,1 dBA 90,8 dBA 20 W 93,8 dBA 93,4 dBA 40 W 96,2 dBA 96,1 dBA 8Ω 95,3 dBA — Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden. Frekvensrespons: Brannalarm (UL): 80Hz til 17000 Hz Watt ANSI/UL 1480-2016 USA Trykk på 70 V 100 V 2,5 W 79,3 dBA — 5 W 81,9 dBA 82,3 dBA 10 W 84,8 dBA 84,8 dBA 20 W 87,6 dBA 87,6 dBA 40 W 90,1 dBA 90,2 dBA 8Ω 90,3 dBA —Polski • 51Podręcznik instalacji • FreeSpace FS4SE
