BRUKSANVISNING DesignMax DM5C BOSE

38 • Norsk Viktige sikkerhetsinstruksjoner Les og ta vare på alle sikkerhets- og bruksinstruksjoner. Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen. Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Ta hensyn til alle advarsler.

4. Følg alle instruksjoner.

5. Ikke bruk dette apparatet i nærheten av vann.

6. Rengjør bare med en ren klut.

7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter,

ovner eller andre apparater (inkludert forsterkere) som produserer varme.

9. Bare bruk fester/tilbehør som er angitt av produsenten.

Informasjon om forskrifter Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance. Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet. Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller2017. Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676 Bose og DesignMax er varemerker som tilhører Bose Corporation. Hovedkontoret til Bose Corporation: 1-877-230-5639 ©2019 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd. Garantiinformasjon Dette produktet er dekket av en begrenset garanti. Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM. Produktklassifisering: Inngangsspenning: 70/100V Impedans: 8Ω, 50W Strøm eller eekt: (70V): 3W, 6W, 12W, 25W, 50W; (100V): 6W, 12W, 25W, 50W ADVARSLER/FORHOLDSREGLER Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som hardomsmyndighet før du monterer dette produktet.

• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skalbare monteres av profesjonelle montører med kunnskap om det riktige utstyretog trygge monteringsteknikker.

• Ikke monter produktet på steder der det kan bli eksponert for vann eller kondens.

• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.

• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk med DesignMax DM5C-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM.

• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, foreksempel tente stearinlys, på eller nær produktet.

• Ikke foreta uautoriserte endringer på dette produktet.

• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

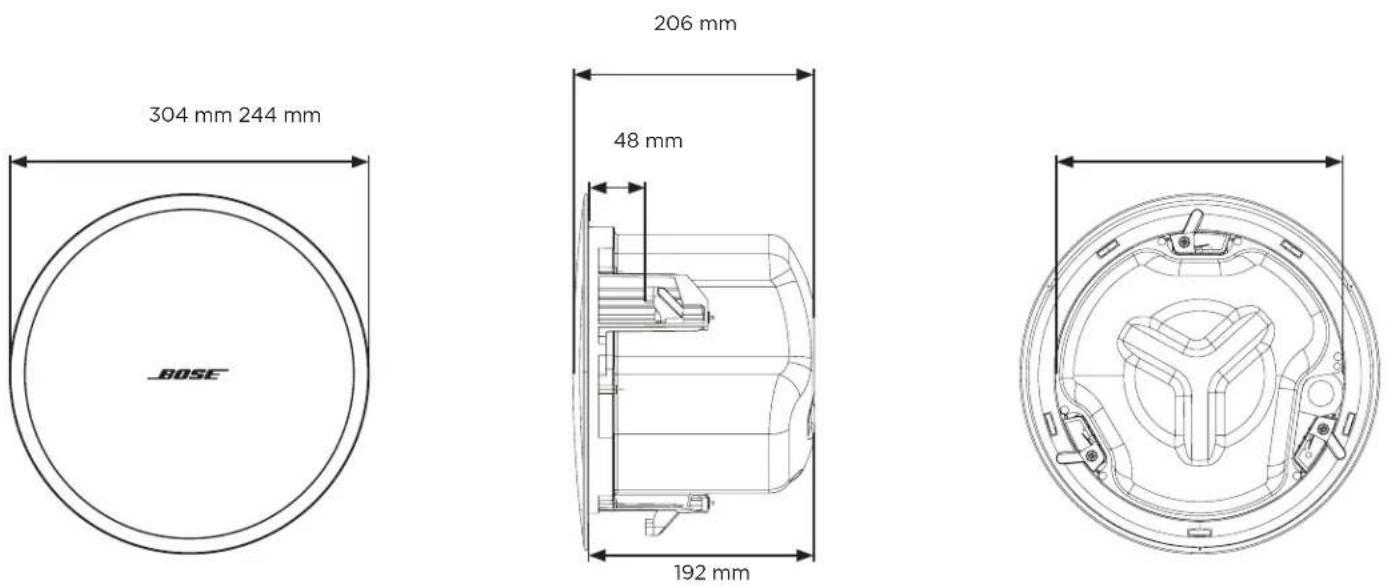

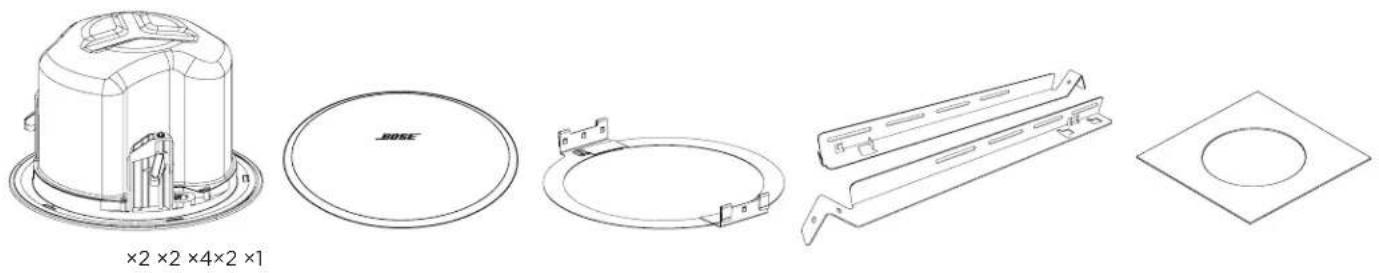

Oversikt Innhold i pakken Produktmål ×2 ×2 ×4×2 ×1 304 mm 244 mm 48 mm 192 mm 206 mm Tekniske spesifikasjoner Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM5C på PRO.BOSE.COM. Fysisk Produktmål Nettingdiameter: 304 mm Diameter på høyttalerhus: 244 mm Dybde på høyttalerbrønn: 192 mm Utskåret hull 250 mm Maksimal taktykkelse 48 mm Nettovekt, Høyttaler med grill (enkel) 4,45kg Nettovekt, Monteringsbro (enkel) 0,86kg Forsendelsesvekt (par) 13,15kg Viktig informasjon om montering Dette produktet er kun ment for innendørsbruk. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet. Montøren har ansvaret for at høyttaleren er sikkert montert. Hvishøyttaleren ikke er montert på riktig måte, kan dette forårsakeskade og død. Ikke monter produktet på steder der det kan bli eksponert for vanneller kondens. Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom oginnendørs skøytebaner). Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme. Må ikke monteres på overflater som ikke er solide, eller som harskjulte faremomenter bak seg, for eksempel elektriske kablereller rør. Kontakt en kvalifisert montør hvis du er usikker påhvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter. Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.40 • Norsk DesignMax DM5C • Monteringsveiledning

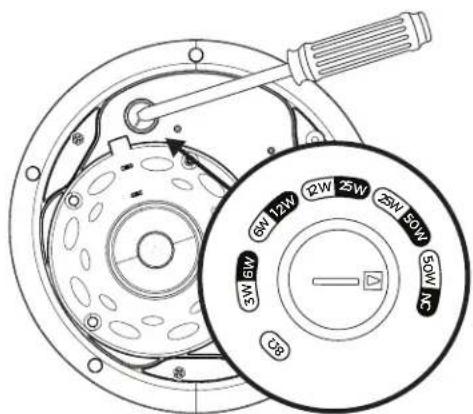

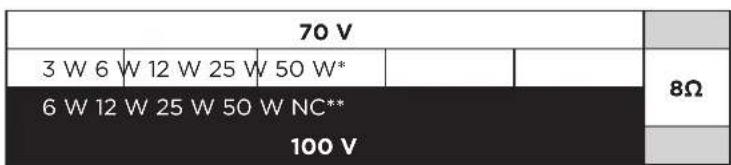

6W 12W 25W 50W NC** 100V ** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard Innstilling av omformerkontakt Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

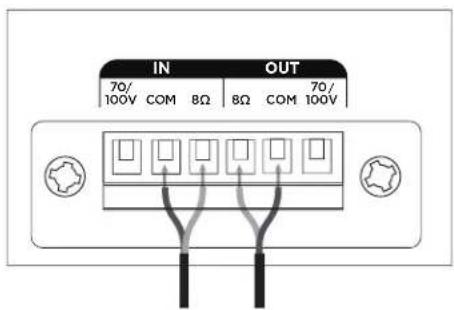

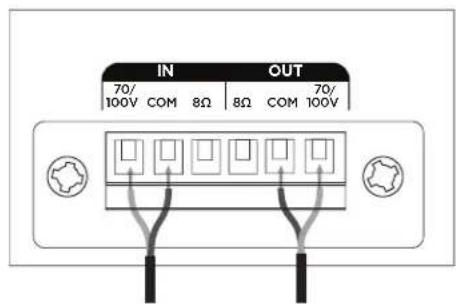

100V Kable høyttaleren Kabeldiameter DesignMax DM5C-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm

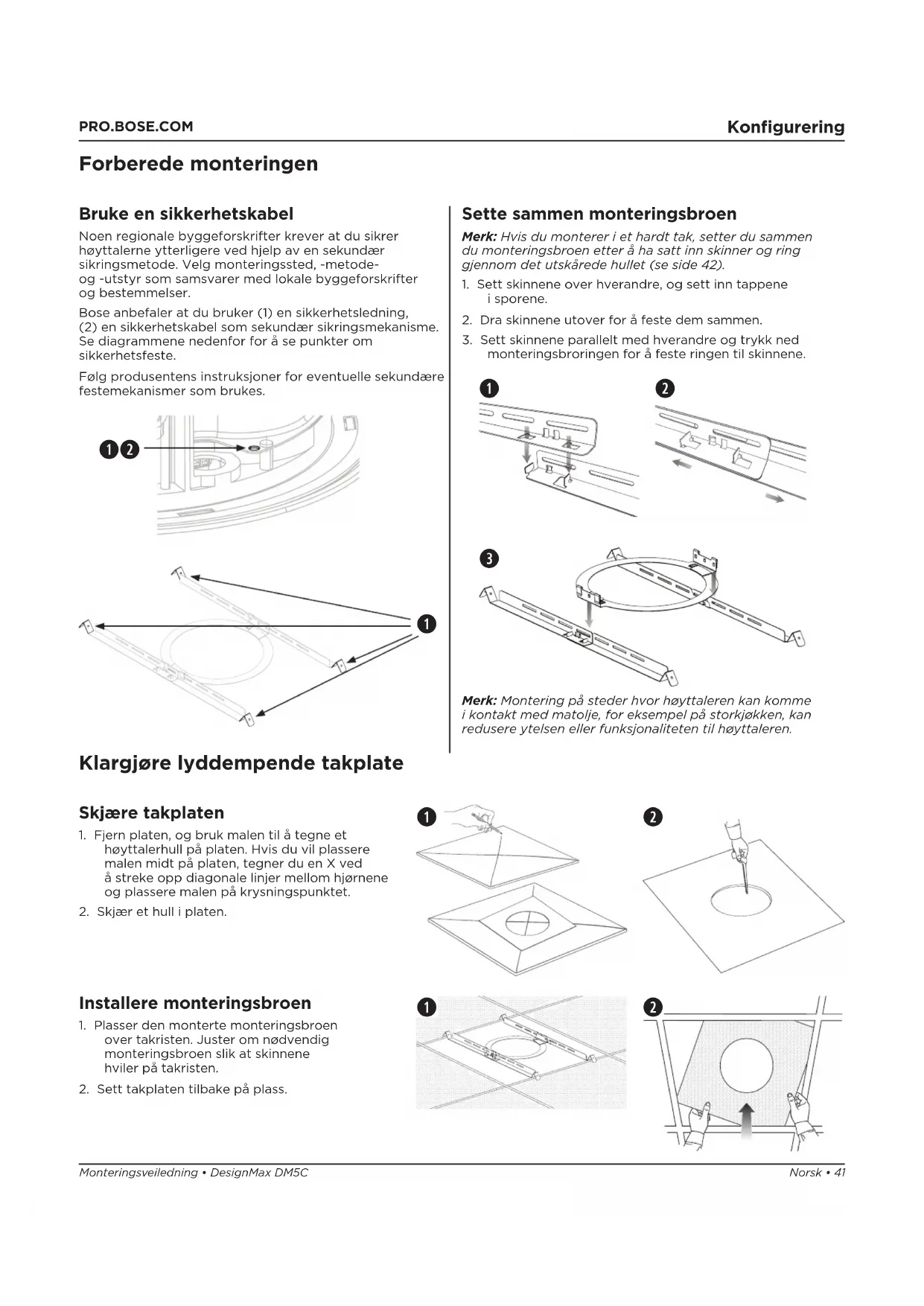

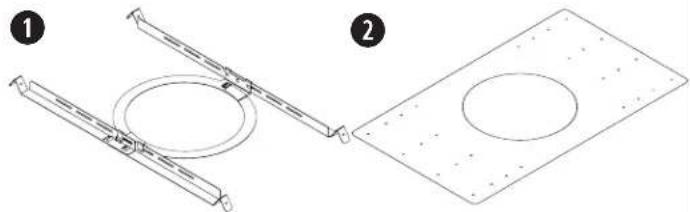

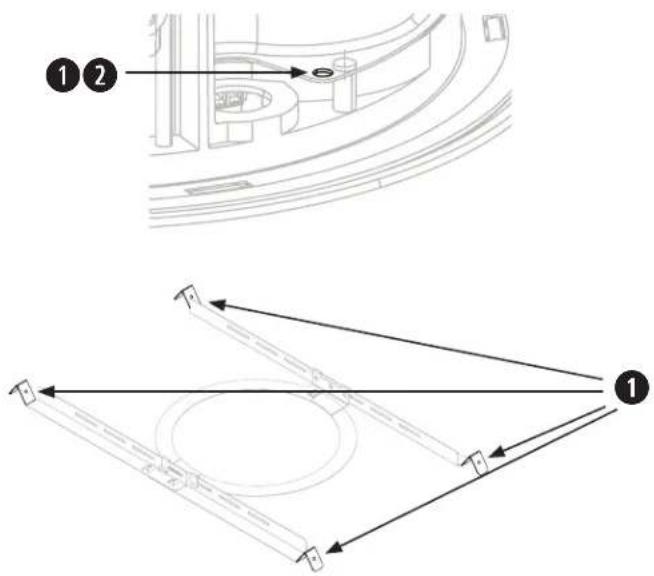

Sette sammen monteringsbroen Merk: Hvis du monterer i et hardt tak, setter du sammen du monteringsbroen etter å ha satt inn skinner og ring gjennom det utskårede hullet (se side 42).

1. Sett skinnene over hverandre, og sett inn tappene

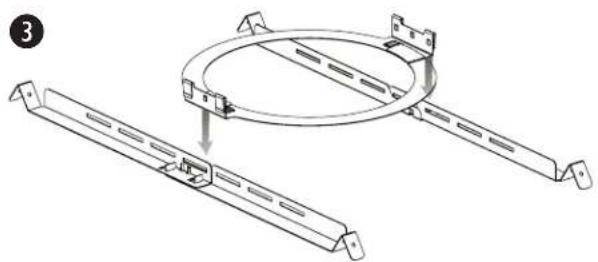

3. Sett skinnene parallelt med hverandre og trykk ned

monteringsbroringen for å feste ringen til skinnene.

1. Fjern platen, og bruk malen til å tegne et

2. Sett takplaten tilbake på plass.

q w Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller funksjonaliteten til høyttaleren.42 • Norsk DesignMax DM5C • Monteringsveiledning

Montering Montere høyttaleren

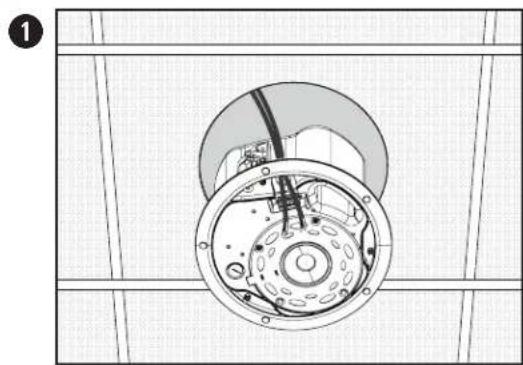

1. Tre lydkabelen gjennom kabelåpningen.

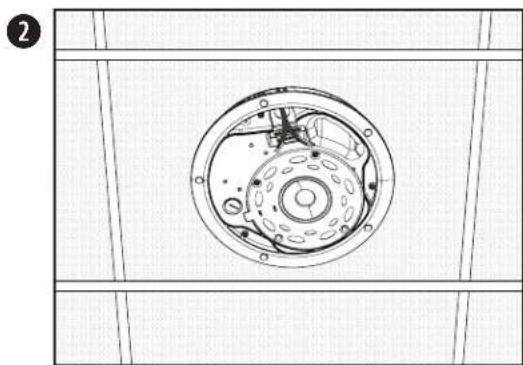

2. Før høyttaleren gjennom hullet og inn i monteringsbroen. Kontroller at ankrene er i kontakt med monteringsbroen før

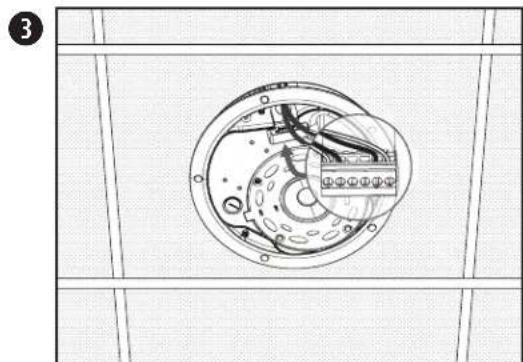

du løsner grepet på høyttaleren. 3. Ta ut kontakten, kable den, og sett den tilbake i høyttaleren. Hvis du vil ha mer informasjon om kabling, kan du seKable høyttaleren på side 40.

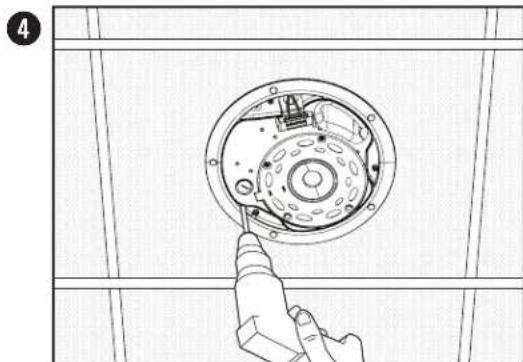

4. Stram skruene på ankerarmen for å feste høyttaleren. Hvis du bruker en elektrisk drill, må du stille den inn på lavt

dreiemoment. ADVARSEL: Hvis skruene strammes for mye, kan dette forårsake skade på ankerfestepunktet eller taket, og at høyttaleren faller ned.

1. Bruk malen til å tegne opp et hull

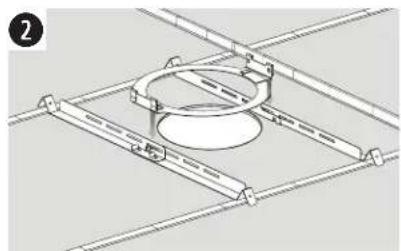

q w Klargjøre hardt tak (eksisterende konstruksjon) Installere monteringsbroen

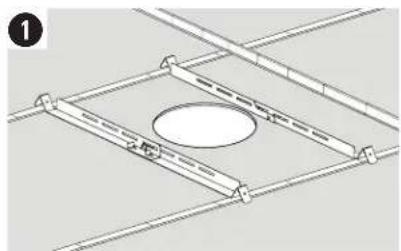

1. Sett inn monteringsbroskinnene

og ringen gjennom hullet og plasser skinnene parallelt med hverandre over takristen eller -lekten.

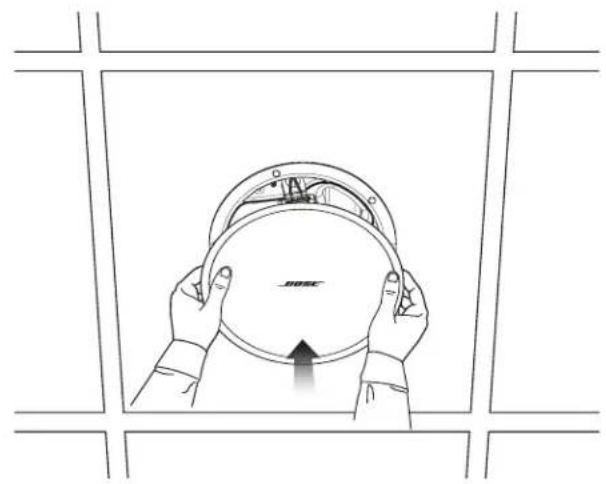

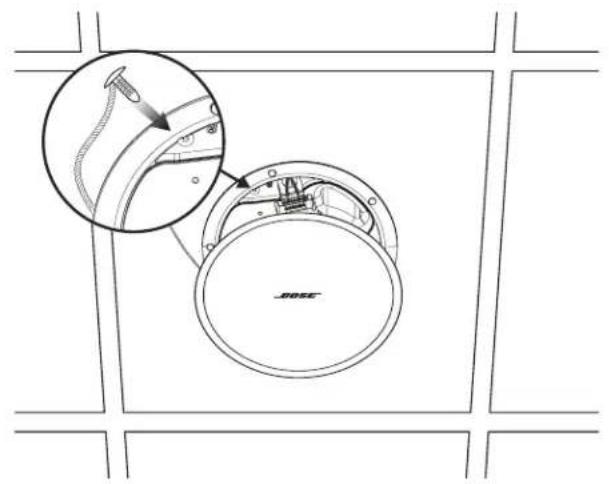

Montering Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon) Hvis du vil ha informasjon om hvordan du monterer rough-in pan, kan du se monteringsveiledningen for DesignMax Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 42. Feste grillen Stikk sikkerhetsfestesnoren inn i hullet i høyttaleren. Bruk begge hendene når du plasserer grillen mot høyttaleren. Grillen festet til høyttaleren ved hjelp av magneter. Samsvar med sikkerhet og forskrifter Bose DesignMax DM5C-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder: Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål Generell bruk – UL kategori UEAY, filnummer S 5591 kontrollnummer 3N89 UL-2043, 2013, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder. Egnet for bruk i ventilasjonsområder (under overtrykk). Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640 NFPA 70, National Electrical Code, 2017, artikkel 300-22(c) NFPA 90-A, 2015, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.11.2.6.5 DesignMax DM5C-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter forkombinasjonssystemer: Testet i samsvar med IEC60268-5, 2007DesignMax DM5C • Podręcznik instalacji
