GEBRUIKSAANWIJZING DesignMax DM5C BOSE

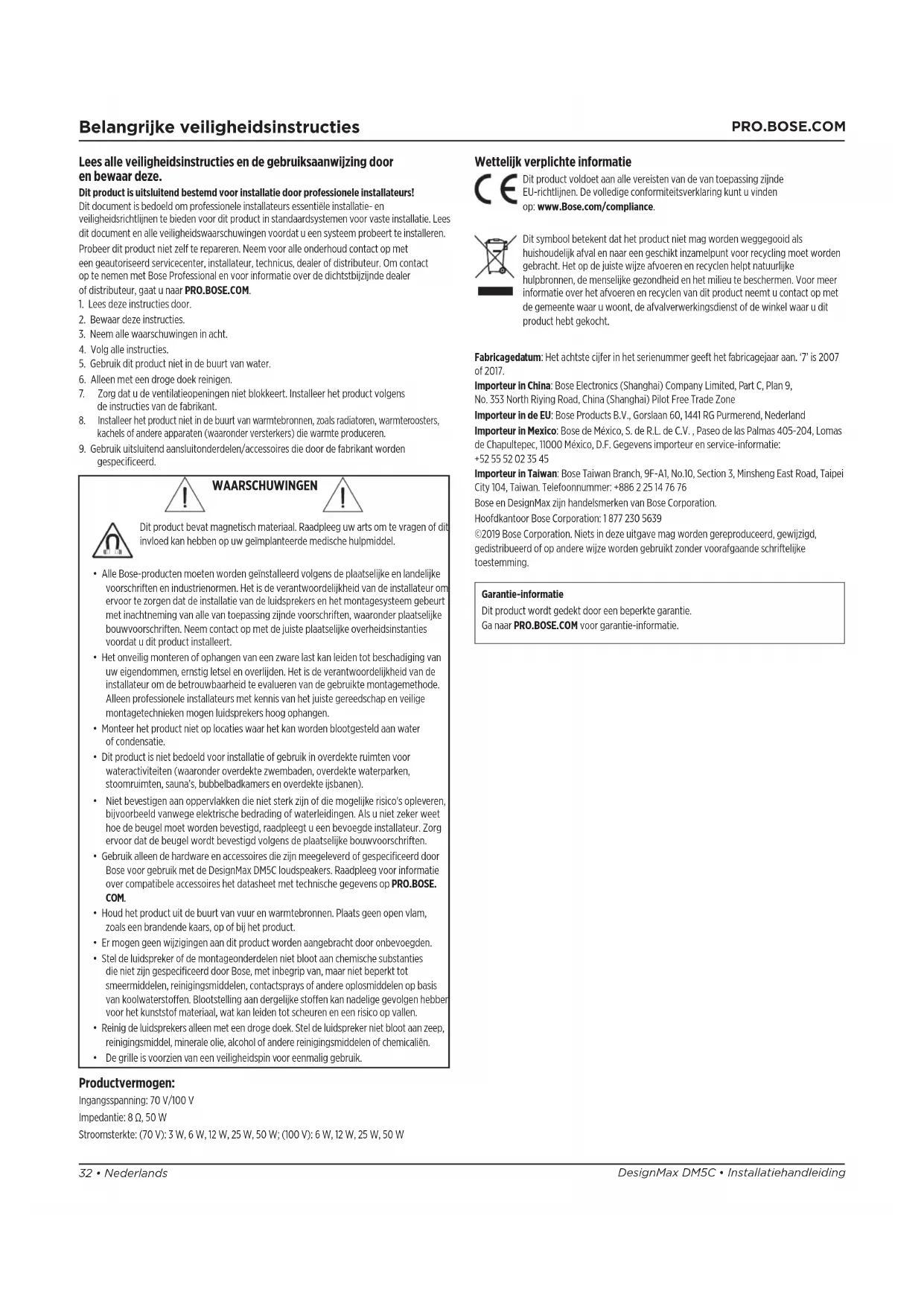

32 • Nederlands Belangrijke veiligheidsinstructies Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze. Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren. Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies.

5. Gebruik dit product niet in de buurt van water.

6. Alleen met een droge doek reinigen.

7. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens

de instructies van de fabrikant.

8. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,

kachels of andere apparaten (waaronder versterkers) die warmte produceren.

9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden

gespecificeerd. Wettelijk verplichte informatie Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance. Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht. Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. ‘7’is2007 of 2017. Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45 Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76 Bose en DesignMax zijn handelsmerken van Bose Corporation. Hoofdkantoor Bose Corporation: 1 877 230 5639 ©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming. Garantie-informatie Dit product wordt gedekt door een beperkte garantie. Ga naar PRO.BOSE.COM voor garantie-informatie. Productvermogen: Ingangsspanning: 70 V/100 V Impedantie: 8 Ω, 50 W Stroomsterkte: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25 W, 50 W WAARSCHUWINGEN Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen ofdit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke enlandelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met dejuiste plaatselijke overheidsinstanties voordat u dit product installeert.

• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.

• Monteer het product niet op locaties waar het kan worden blootgesteld aan water ofcondensatie.

• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen).

• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DM5C loudspeakers. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens opPRO.BOSE. COM.

• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.

• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.

• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

• De grille is voorzien van een veiligheidspin voor eenmalig gebruik.Nederlands • 33Installatiehandleiding • DesignMax DM5C

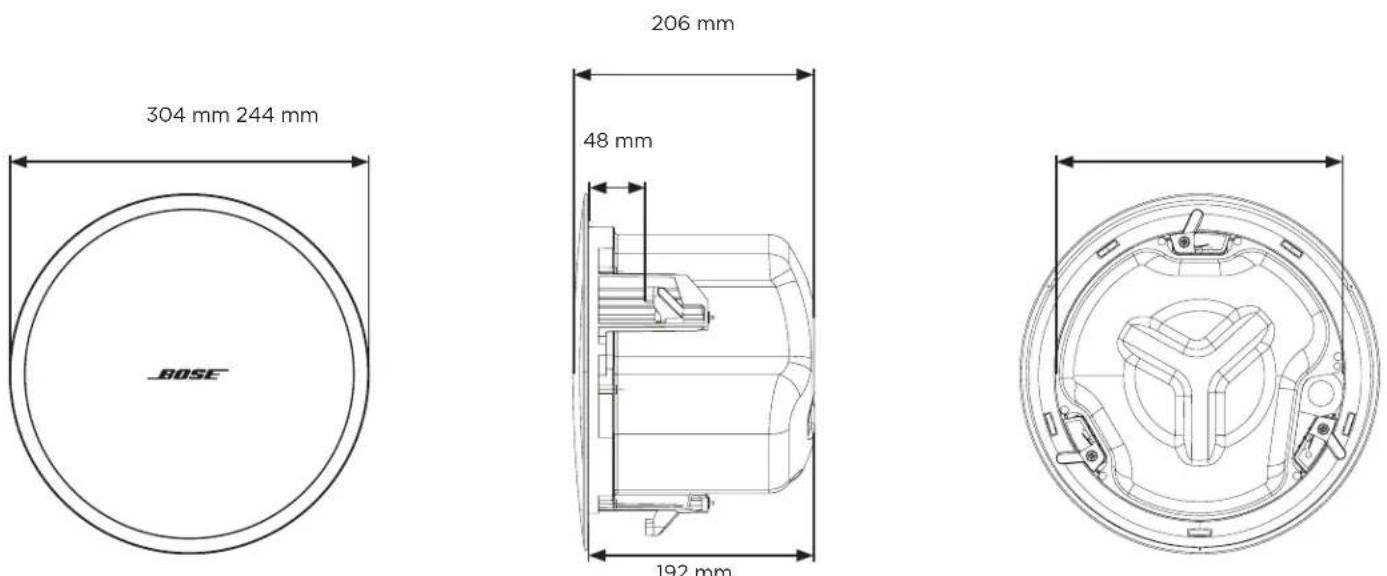

Overzicht Inhoud van de doos Afmetingen van het product ×2 ×2 x4×2 ×1 304 mm 244 mm 48 mm 192 mm 206 mm Technische specificaties Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM5C op PRO.BOSE.COM. Fysiek Afmetingen van het product Diameter grille: 304 mm Diameter behuizing: 244 mm Diepte achtermantel: 192 mm Uit te snijden gat 250 mm Maximale dikte plafond 48 mm Nettogewicht, luidspreker met grille (enkel) 4,45 kg Nettogewicht tegelbrug (enkel) 0,86 kg Verzendgewicht (paar) 13,15 kg Belangrijke installatie-informatie Dit product is alleen bestemd voor binnengebruik. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert. Het is de verantwoordelijkheid van de installateur om de luidspreker veilig teinstalleren. Onjuiste installatie van de luidspreker kan leiden tot schade, letselofeen dodelijk ongeval. Monteer het product niet op locaties waar het kan worden blootgesteld aan waterof condensatie. Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna’s, bubbelbadkamers en overdekte ijsbanen). Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmteproduceren. Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke risico’s opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Alsuniet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgensde plaatselijke bouwvoorschrifte

Stel de luidspreker of de montageonderdelen niet bloot aanchemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal, watkan leiden tot scheuren en een risico op vallen.34 • Nederlands DesignMax DM5C • Installatiehandleiding

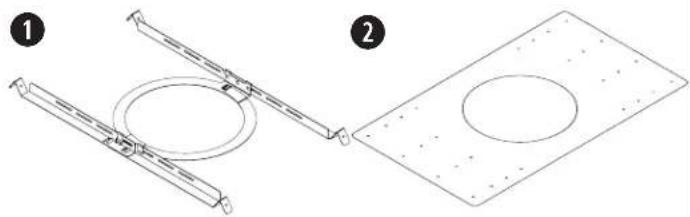

Installatie Installatieopties Installatieopties en -accessoires q Verstelbare tegelbrug (meegeleverd) w Inbouwplaat (optioneel) Geleiding Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van 9,5 mm of een dubbele (duplex) connector van 9,5 mm. Opmerking: Leidinghulpstukken zijn niet meegeleverd.

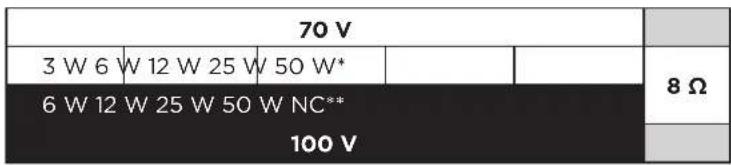

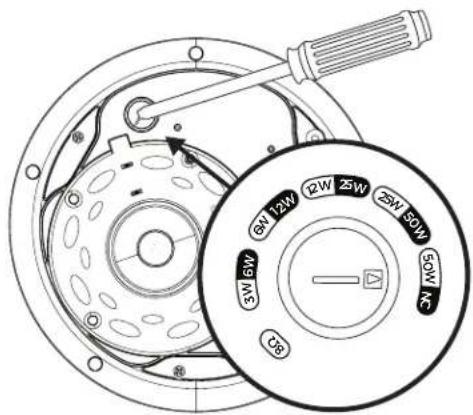

9,5 mm enkel in 9,5 mm duplex in/lus Luidsprekerinstellingen 70 V 3 W 6 W 12 W 25 W 50 W* 8 Ώ 6 W 12 W 25 W 50 W NC** 100 V ** NC: No Connection (geen aansluiting; niet gebruiken)* Fabrieksinstelling Transformatorinstelling Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

100V De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM5C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm

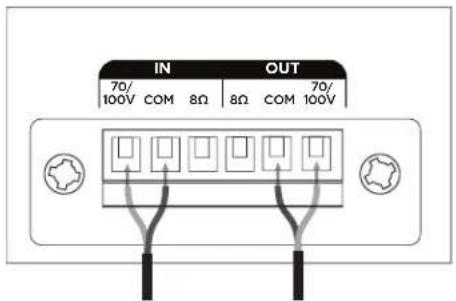

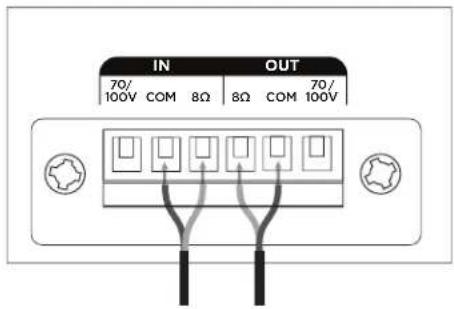

Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.Nederlands • 35Installatiehandleiding • DesignMax DM5C

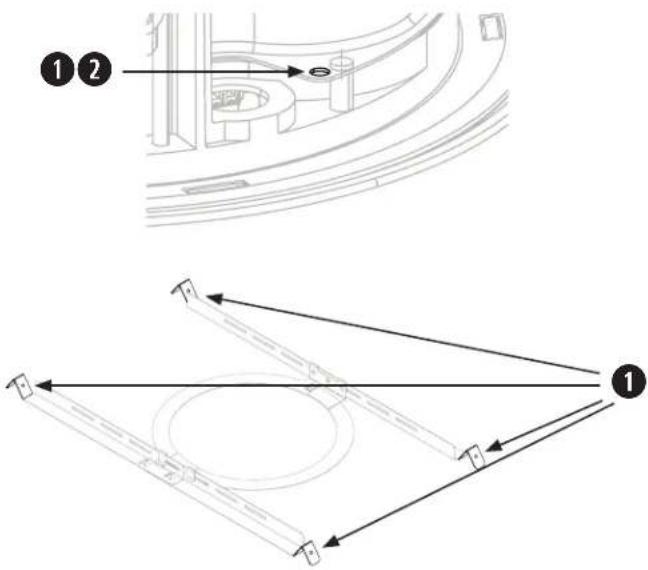

Installatie De installatie voorbereiden Een veiligheidskabel gebruiken In sommige regio’s bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan degeldende bouwvoorschriften en -verordeningen. Bose raadt aan (1) een veiligheidsdraad of (2) veiligheidskabel te gebruiken als secundaire bevestigingsmethode. Raadpleeg de onderstaande schema’s voor bevestigingspunten. Volg de instructies van de fabrikant voor eventueel alingebouwde secundaire beveiligingsmechanismen.

De tegelbrug in elkaar zetten Opmerking: Bij installatie in een hard plafond monteert udetegelbrug nadat u de rails en ring door de opening hebtgehaald (zie pagina 36).

1. Lijn de rails uit en steek de lipjes door de openingen.

2. Trek de rails naar buiten om de onderdelen te bevestigen.

3. Zorg dat de rails evenwijdig aan elkaar liggen en druk de

ring van de tegelbrug naar beneden om de ring aan de rails te bevestigen.

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het

sjabloon een opening op de tegel. Teken een ‘X’ diagonaal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centreren ophet snijpunt.

2. Zaag een opening in de tegel.

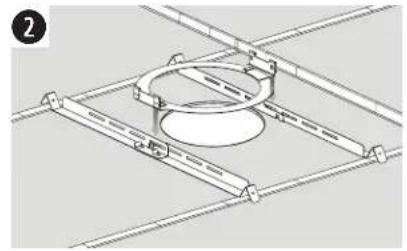

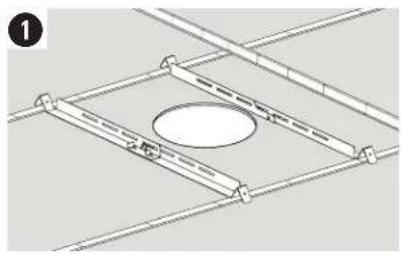

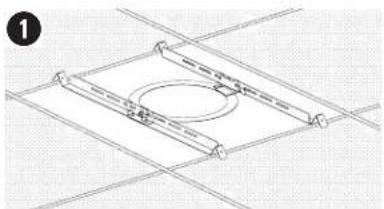

q w De akoestische plafondtegel voorbereiden De tegelbrug plaatsen

1. Plaats de gemonteerde tegelbrug op

hetplafondraster. Verstel indien nodig detegelbrug zo dat de rails op het plafondraster rusten.

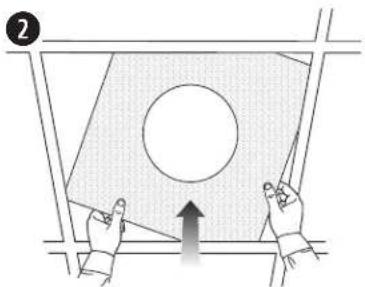

2. Plaats de tegel terug in het plafond.

q w Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties ofbetrouwbaarheid van de luidspreker verminderen.36 • Nederlands DesignMax DM5C • Installatiehandleiding

Installatie De luidspreker bevestigen

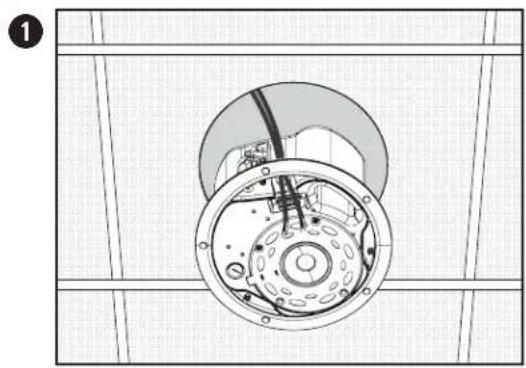

1. Haal de audiokabel door de kabelopening.

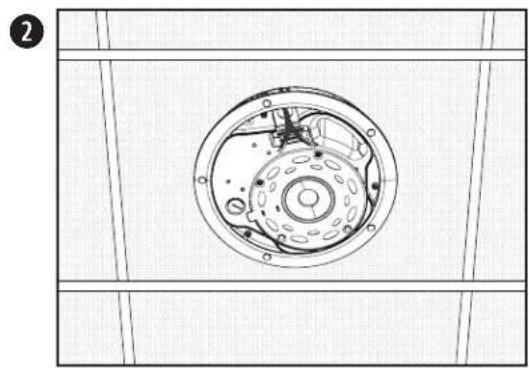

2. Steek de luidspreker door de opening en de tegelbrug. Zorg ervoor dat de ankers in de tegelbrug grijpen voordat ude

luidspreker loslaat.

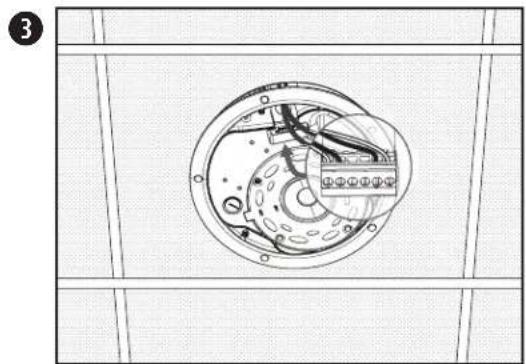

3. Verwijder de connector, sluit de bekabeling aan op de connector en plaats de connector weer terug in de luidspreker.

Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina34.

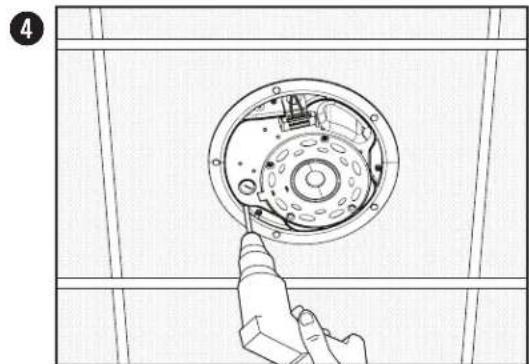

4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische

boor-/schroefmachine het apparaat in op een laag koppel. WAARSCHUWING: Wanneer u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.

Een opening in het plafond zagen

1. Teken met behulp van het sjabloon

een opening af in het plafond.

2. Zaag een opening in het plafond.

q w Een hard plafond voorbereiden (bestaande constructie) De tegelbrug plaatsen

1. Haal de rails en ring van de tegelbrug

door de opening en legde rails evenwijdig aan elkaar op het plafondraster of belegstuk.

2. Zet de tegelbrug in elkaar.

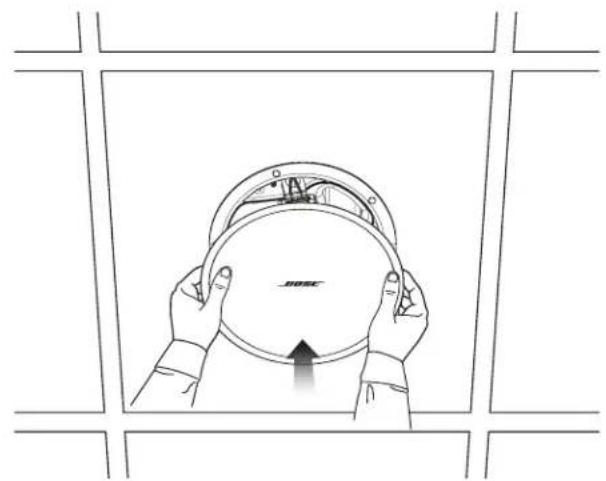

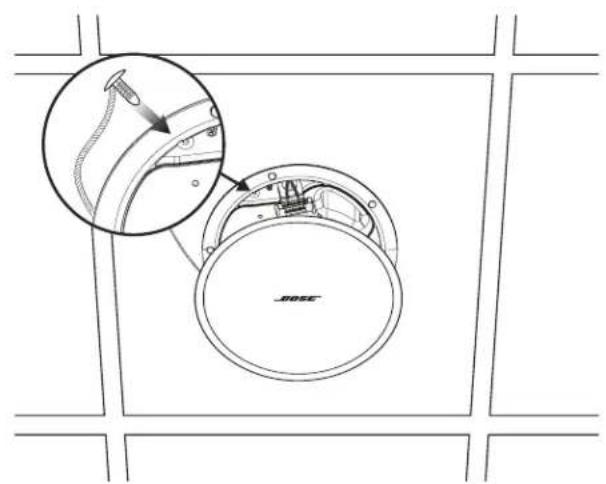

Installatie Installatie in een hard plafond met een inbouwplaat (nieuwbouw) Raadpleeg voor informatie over het installeren van de inbouwplaat de installatiehandleiding voor de DesignMax- inbouwplaat op PRO.BOSE.COM. Raadpleeg na installatie van de inbouwplaat De luidspreker bevestigen op pagina 36. De grille plaatsen Steek de veiligheidspin in het gat in de luidspreker. Plaats met beide handen de grille tegen de luidspreker. Degrillewordt magnetisch aan de luidspreker bevestigd. Veiligheid en naleving van regelgeving De Bose DesignMax DM5C loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen: ANSI/UL 1480A-2016, Speakers for Commercial & Safety Professional Use General-Purpose Use - UL Category UEAY, File Number S 5591 Control Number 3N89 UL-2043, 2013, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed inAirHandling Spaces, geschikt voor gebruik in luchtbehandelingsruimten. Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, NationalElectrical Code, 2017, artikel 640 NFPA 70, National Electrical Code, 2017, artikel 300-22(c) NFPA 90-A, 2015, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.11.2.6.5 De DesignMax DM5C loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen: Getest volgens IEC60268-5, 2007DesignMax DM5C • Monteringsveiledning
