Marque	Bose
Modèle	DesignMax DM5C
Type de produit	Haut-parleur encastré au plafond
Tension d'entrée	70 V / 100 V
Impédance	8 Ω, 50 W
Puissance (70 V)	3 W, 6 W, 12 W, 25 W, 50 W
Puissance (100 V)	6 W, 12 W, 25 W, 50 W
Diamètre de la grille	304 mm (12,0 po)
Diamètre du boîtier	244 mm (9,6 po)
Profondeur du boîtier	192 mm (7,6 po)
Ouverture à découvert requise	250 mm (9,8 po)
Épaisseur maximale du plafond	48 mm (1,9 po)
Poids net (enceinte avec grille)	4,45 kg (9,6 lb)
Poids de la plaque de renfort	0,86 kg (1,9 lb)
Poids brut (paire)	13,15 kg (29,0 lb)
Section de câble recommandée	18 AWG (0,8 mm²) à 14 AWG (2,1 mm²)
Fixation de la grille	Aimantée avec cordon de sécurité
Nettoyage	Chiffon sec uniquement
Installation	Par un professionnel uniquement
Protection contre l'humidité	Ne pas exposer à l'eau ou à la condensation
Composants magnétiques	Oui (consulter un médecin pour dispositifs implantés)
Garantie	Garantie limitée (voir site PRO.BOSE.COM)

FOIRE AUX QUESTIONS - DesignMax DM5C BOSE

Comment installer l'enceinte DesignMax DM5C ?

L'installation doit être réalisée par un technicien professionnel. Utilisez la plaque de renfort incluse pour plafond à dalles ou une plaque de montage en option pour plafond dur. Suivez les instructions de la notice, en respectant les normes locales et en utilisant un câble de sécurité comme fixation secondaire.

Quels sont les réglages de puissance disponibles ?

L'enceinte permet de sélectionner plusieurs puissances selon la tension : en 70 V : 3 W, 6 W, 12 W, 25 W, 50 W ; en 100 V : 6 W, 12 W, 25 W, 50 W. Utilisez un tournevis à tête plate pour régler la prise du transformateur.

Puis-je nettoyer l'enceinte avec des produits chimiques ?

Non, nettoyez uniquement avec un chiffon sec. N'utilisez pas de savon, détergent, huile minérale, alcool ou autres agents chimiques, car ils peuvent dégrader le plastique et provoquer la chute de l'enceinte.

L'enceinte peut-elle être utilisée en extérieur ?

Non, ce produit n'est pas conçu pour une utilisation en extérieur ou dans des environnements humides (piscines, saunas, etc.). Installez-le uniquement dans un intérieur sec.

Que faire si la grille se détache ?

La grille est maintenue par des aimants et dispose d'un cordon de sécurité à usage unique. Vérifiez que le cordon est bien attaché à l'enceinte. Si la grille tombe, contactez un installateur professionnel.

Quelle est la garantie de ce produit ?

L'enceinte est couverte par une garantie limitée. Pour plus de détails, consultez le site PRO.BOSE.COM ou contactez le service client Bose.

L'enceinte est-elle compatible avec un système 70 V / 100 V ?

Oui, elle est conçue pour les systèmes à ligne constante 70 V et 100 V. Sélectionnez la puissance appropriée sur le transformateur intégré.

Quels accessoires de montage sont inclus ?

La boîte contient une plaque de renfort réglable pour plafond à dalles, un gabarit de découpe et la grille. La plaque de montage pour plafond dur est vendue séparément.

Puis-je peindre la grille ?

Il est déconseillé de peindre la grille, car la peinture peut obstruer les perforations et affecter la qualité sonore. Si nécessaire, utilisez une peinture spéciale pour grilles d'enceintes, mais cela n'est pas couvert par la garantie.

Comment vérifier la date de fabrication ?

Le huitième chiffre du numéro de série indique l'année de fabrication. Par exemple, « 7 » correspond à 2007 ou 2017. Consultez l'étiquette sur l'enceinte.

MODE D'EMPLOI DesignMax DM5C BOSE

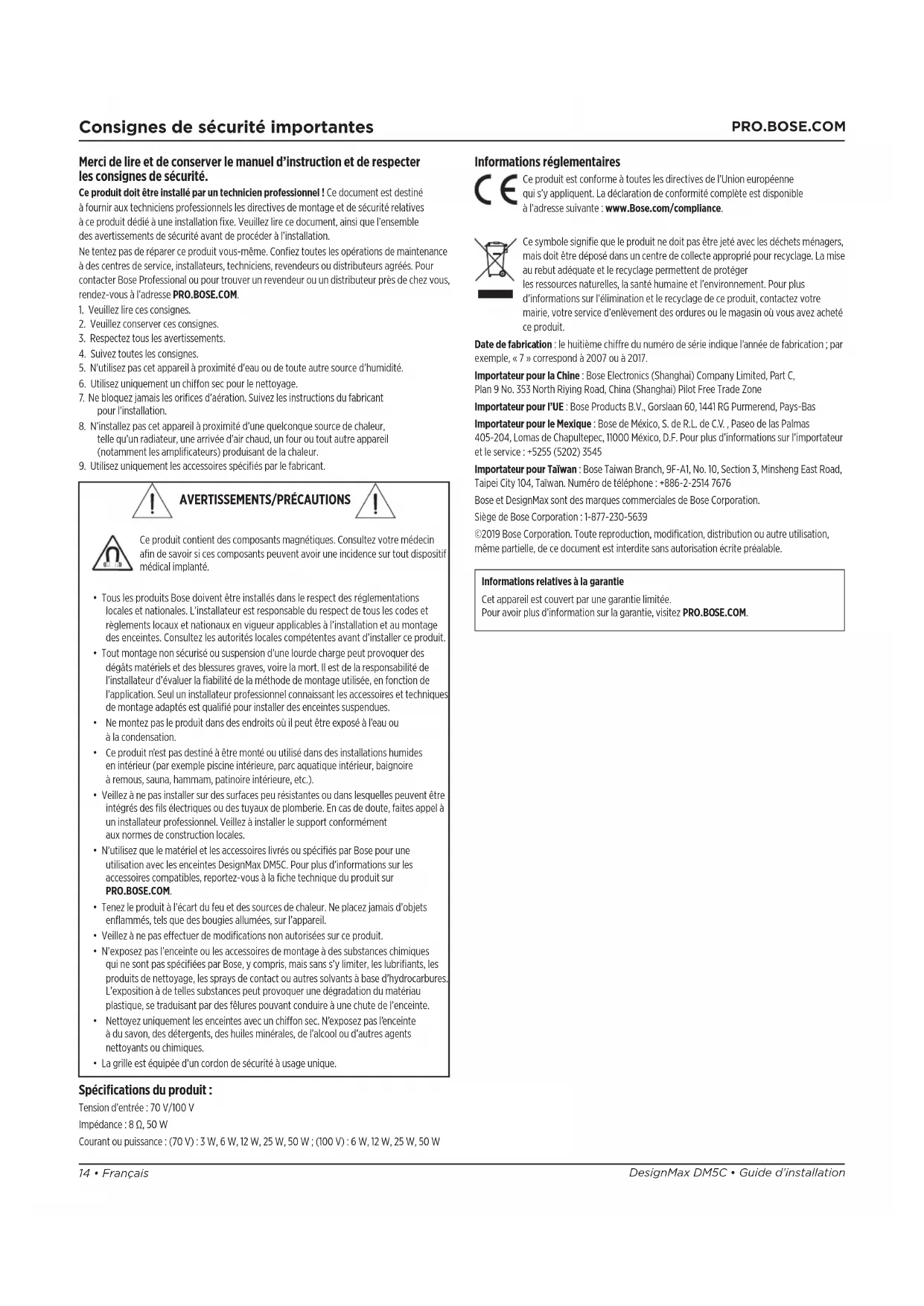

Notice d'installation 14

Merci de生存 et de conserver le manuel d'instruction et de respecter les consignes de sécurité.

Ce produit doit être Installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuiliez tire ce document, ainsi que l'ensemble des avertissements de sécurité avant de procédé à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agres. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur prés de chez vous, rendez-vous à l'adresse PRO.BOSE.COM.

1. Veuillez fire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les averissements.
4. Suivez toutes les consignes.
5. N'utilise pas cet appareil à proximé d'eau ou de toute autre source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
8. N'installez pas cet apparéil à proximé d'une qu'enque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit en la chaleur.
9. Utilisez uniquement les accessoires specifiés par le fabricant.

AVERTISSEMENTS/PRÉCAUTIONS

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif Médical implanté.

• Tous les produits Bose doivent être installés dans le respect des règlementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégats matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installeur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaint les accessores et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Ne montez pas le produit dans des endroits où il peut etre exposé a I'eau ou à la condensation.
• Ce produit n'est pas destiné à être monté ou utilisé dans des installations humides en interieur (par exemple piscine interieur, par aquatique interieur, baignoire à remous, sauna, hammam, patinoire interieur, etc.).
• Veiliez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veiliez à installer le support conformément aux normes de construction locales.
• N'utilise que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation avec les enceintes DesignMax DM5C. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l'ecart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
  Veillez an pas effectuer de modifications non autorises sur ce produit.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou autres solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fêtres pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.
• La grille est équipée d'un cordon de sécurité à usage unique.

Spcifications du produit :

Tension d'entree : 70 V/100 V

Impedance: 8 50 W

Courant ou puissance : (70 V) : 3 W, 6 W, 12 W, 25 W, 50 W ; (100 V) : 6 W, 12 W, 25 W, 50 W

Informations reglementaires

Ce produit est conforme à toutes les directives de l'Union europeenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante: www.Bose.com/compliance.

Ce symbole signifie que le produit ne doit pas ete jeted avec les dechets menagers, mais doit etre depose dans un centre de collecte appropripe pour recyclage. La mise au rebut adequate et le recyclage permectent de proteger les ressources naturelles, la sante humaine et I'environnement. Pour plus d'informations sur I'elimination et le recyclage de ce produit, contactez vous mairie,voite service d'enlevement des ordures ou le magasin ou vous avez achete ce produit.

Date de fabrication: le huitieme chiffre du numero de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9 No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone

Importateur pour I'UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas

Importateur pour le Mexique: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Pour plus d'informations sur l'importateur et le service: [phone]

Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numéro de téléphone: [phone]

Bose et DesignMax sont des marques commerciales de Bose Corporation.

Siège de Bose Corporation : 1-877-230-5639

©2019 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appeareil est couvert par une garantie limitee. Pour avoir plus d'information sur la garantie, visitez PRO.BOSE.COM.

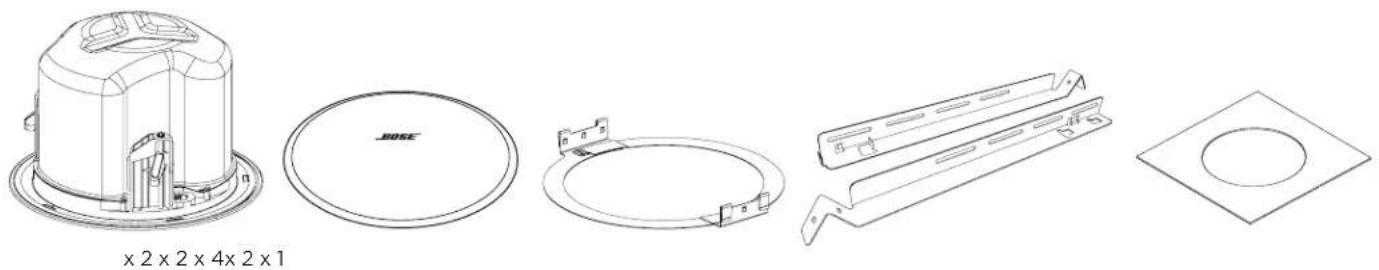

Contenu de l'emballage

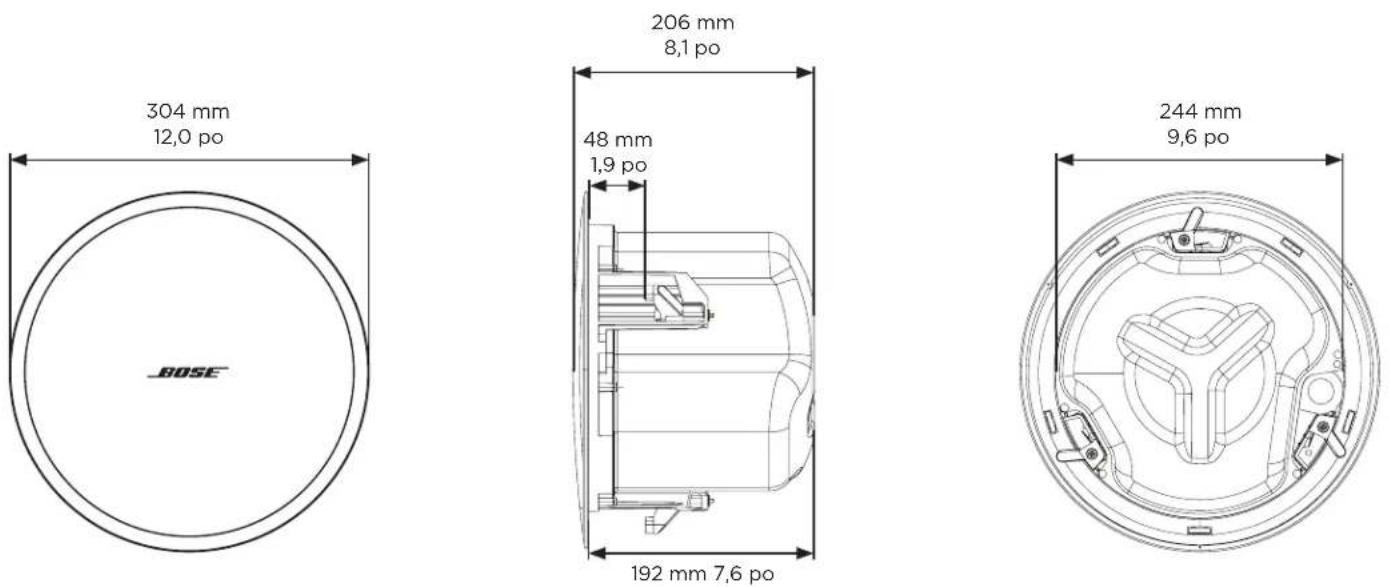

Dimensions du produit

Caracteristiques techniques

Vous trouvez des caractéristiques supplémentaires dans la fiche technique des enceintes DesignMax DM5C sur PRO.BOSE.COM.

Caracteristiques physiques
Dimensions du produit Diamètre de la grille :304 mm (12,0 po)
	Diamètre du boîtier :244 mm (9,6 po)
	Profondeur du boîtier :192 mm (7,6 po)
Ouverture à découvert 250 mm (9,8 po)
Épalsseur maxlmale du plafond 48 mm (1,9 po)
Poids net, enceinte avec grille(une seule enceinte)	4,45 kg (9,6 lb)
Poids net, plaque de renfortpour plafond à dalles(une seule enceinte)	0,86 kg (1,9 lb)
Poids brut (paire d'enceintes) 13,15 kg (29,0 lb)

Informations importantes concernant l'installation

!
!
!
!
!
!
!
!

Options d'installation

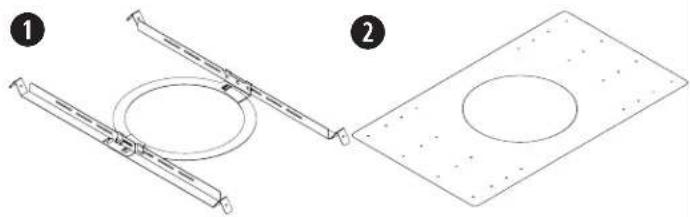

Options d'installation et accessoires

Plaque de renfort reglable pour plafond a dalles (inclus)
2 Plaque de montage en faux-plafond (en option)

Raccord de conduit

Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit 3 / 8 pouce ou à un connecteur double (duplex) 3 / 8 pouce.

Remarque: les raccords de conduit ne sont pas fournis.

Entree simple 1/2 pouces

Entree duplex/boucle 8 pouces

Câblage de l'enceinte

Épaisseur des câbles

L'enceinte DesignMax DM5C est concise pour fonctionner avec des cables de taille 18 (0,8 mm²) à 14 AWG (2,1 mm²) uniquely.

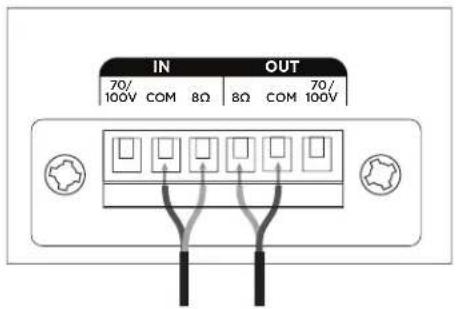

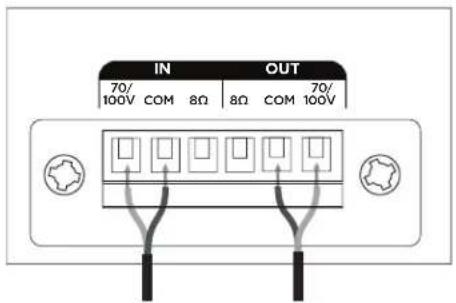

Diagrammes de connexion

Exposez six millimetres (1 / 4 po) de fil dénudé à relier aux bornes.

70 V/100 V

8Ω

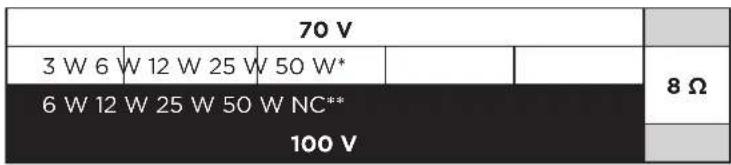

Réglages de l'enceinte

* NC : pas de connexion (ne pas utiliser) Réglage d'us

par défaut

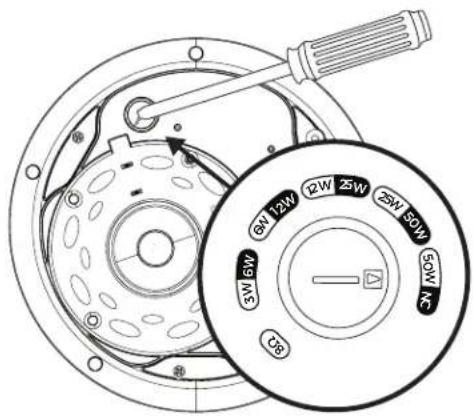

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

Préparation de l'installation

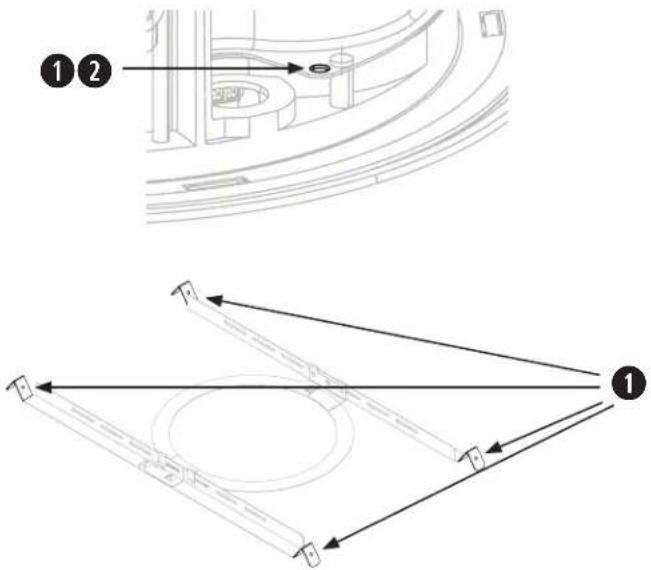

Utilisation d'un cable de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage,CHOISSEZ une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

Bose recommende l'utilisation de : (1) un fil de sécurité ou (2) un cable de sécurité comme dispositif de sécurité secondaire. Voir les schémas ci-dessous pour les points de fixation de sécurité.

Suivez les instructions du fabricant pour toute implémentation d'un dispositif de sécurité secondaire.

Préparation de la dalle acoustique de plafond

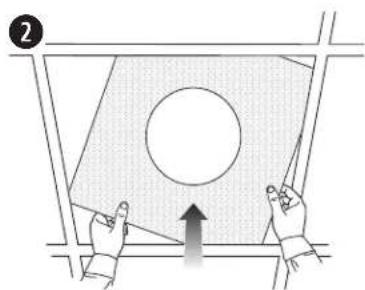

Découpe de la dalle du plafond

1. Retirez la dalle et utilisez le gabarit pour tracer le contour d'une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d'intersection.

2. Découpez une ouverture dans la salle.

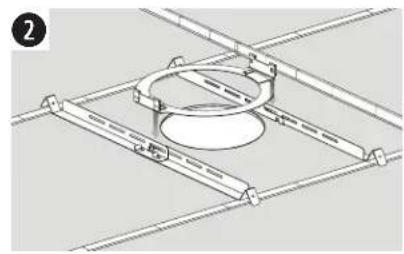

Installation de la plaque de renfort pour plafond à dalles

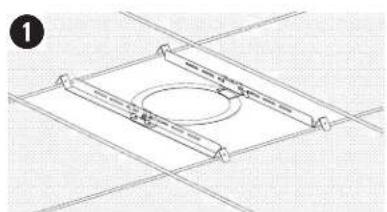

1. Placez la plaque de renfort sur l'ossature du plafond. Si nécessaire, ajustez la plaque de renfort de sorte que les bras reposent sur l'ossature.

2. Remettez en place la dalle au plafond.

Assemblage de la plaque de renfort pour plafond à dalles

Remarque: en cas d'installation dans un plafond dur, assembléz la plaque de renfort après avoir inséré les bras et l'anneau à travers l'ouverture découvert (voir page 18).

1. Alignez les bras et inserez les languettes dans les fentes.
2. Tirez les bras vers l'extérieur pour les fixer les uns aux autres.

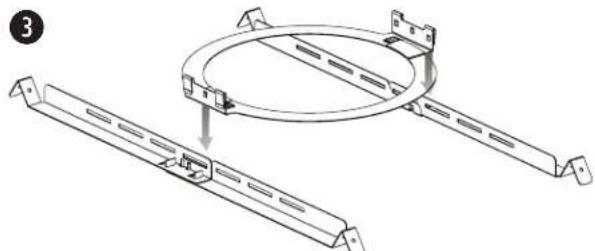

3. Alignez les bras de façon parallele et enforcez l'anneau de la plaque de renfort dans les bras pour le fixer.

Remarque: une installation à proximé immediate de surfaces de cuisson, où l'enceinte peut être exposée directement à des huiles de cuisson, comme par exemple dans une cuisine en milieu professionnel, peut réduire les performances ou compromètre le fonctionnement de l'enceinte.

Préparation du plafond dur (construction existante)

Découpe du plafond

1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.

Installation de la plaque de renfort pour plafond à dalles

1. Insérez les bras de la plaque de renfort et l'anneau dans l'ouverture et placez les bras de façon parallele sur l'ossature du plafond ou la fourrure.
2. Assemblez la plaque de renfort.

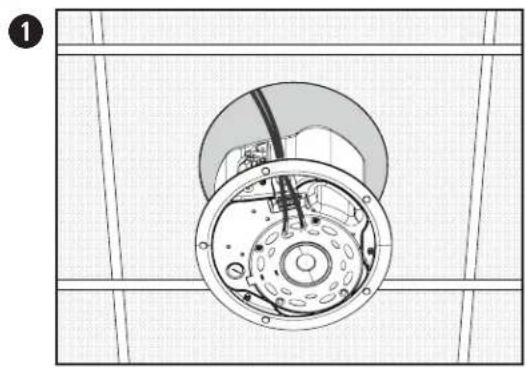

Montage de l'enceinte

1. Faites passer le cable audio par l'ouverture de passage.

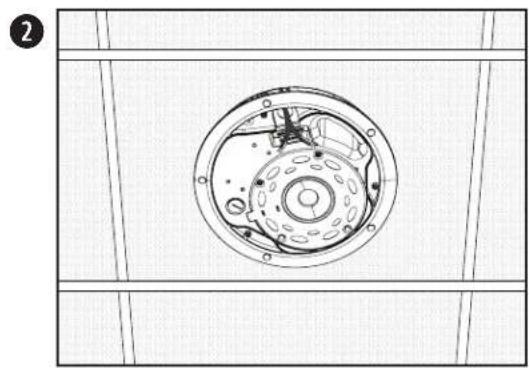

2. Insérez l'enceinte dans l'ouverture et à l'intérieur de la plaque de renfort. Verifiez que les fixations de l'enceinte sont engagées dans la plaque de renfort avant de relâcher votre prise sur l'enceinte.

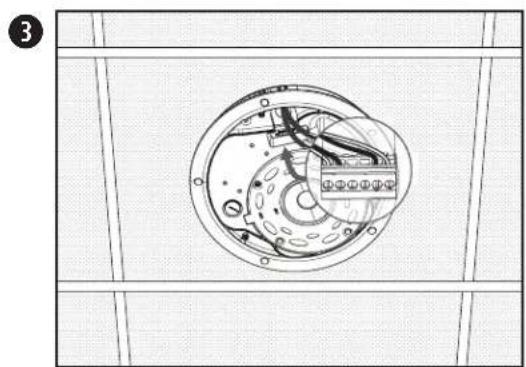

3. Retirez le connecteur, raccordez le connecteur, puis inserez à nouveau le connecteur dans l'enceinte. Consultez la section Cablage de l'enceinte à la page 16 pour plus d'informations sur le cablage.

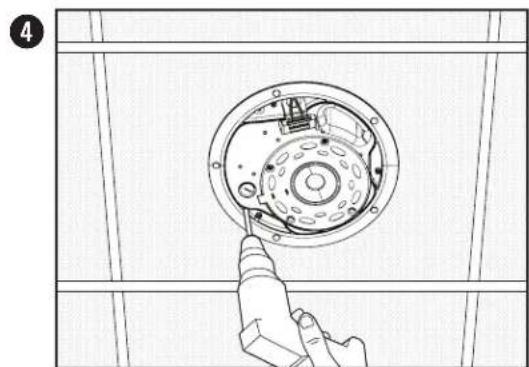

4. Serrez les vis des bras de fixation pour fixer l'enceinte. Si vous utilisez une visseuse electrique, reglez-la sur un couple faible.

AVERTISSEMENT: un serrage excessif des vis peut endommager les points de fixation ou le plafond, ce qui pourrait creer un risque de chute.

Installation dans un plafond dur avec plaque de montage (nouvelle construction)

Pour plus d'informations sur l'installation d'une plaque de montage, consultez le guide d'installation de la plaque de montage DesignMax à l'adresse PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la section Montage de l'enceinte en page 18.

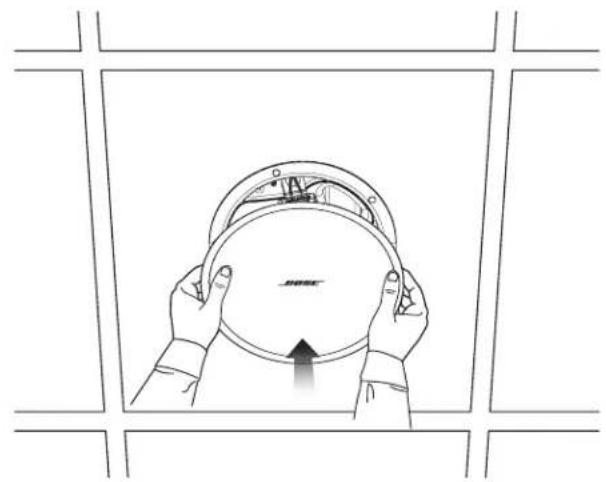

Pose de la grille

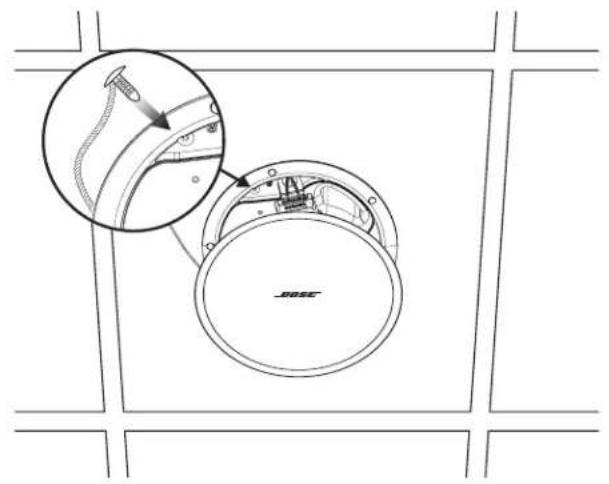

Insérez la broche du cordon de sécurité dans l'orifice de l'enceinte. En utilisant les deux mains, positionné la grille sur l'enceinte. La grille à fixation aimantée adhé à l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte Bose DesignMax DM5C a ete soumise avec succes a une phase complete de tests et elle est conforme aux specifications et utilisations suivantes :

Conformes à la norme ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial

Utilisation générale, catégorie UL UEAY, dossier S 5591, numero de contrôle 3N89

UL-2043, 2013, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des emplacements ventilés. Convient à une utilisation dans des emplacements ventilés (plenum).

Convient à une installation suivant les méthodes de câblage de classe 1, 2 ou 3 selon la norme NFPA 70, National Electrical Code, 2017, Article 640

NFPA 90-A, 2015, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.11.2.6.5

L'enceinte DesignMax DM5C a ete conue en conformite avec les exigences definies dans les specifications reglementaires européennes suivantes relatives aux systèmes utilisés en combinaison :

Testée conforme à la norme CEI 60268-5, 2007
