BEDIENUNGSANLEITUNG DesignMax DM5C BOSE

Installationsanleitung 20

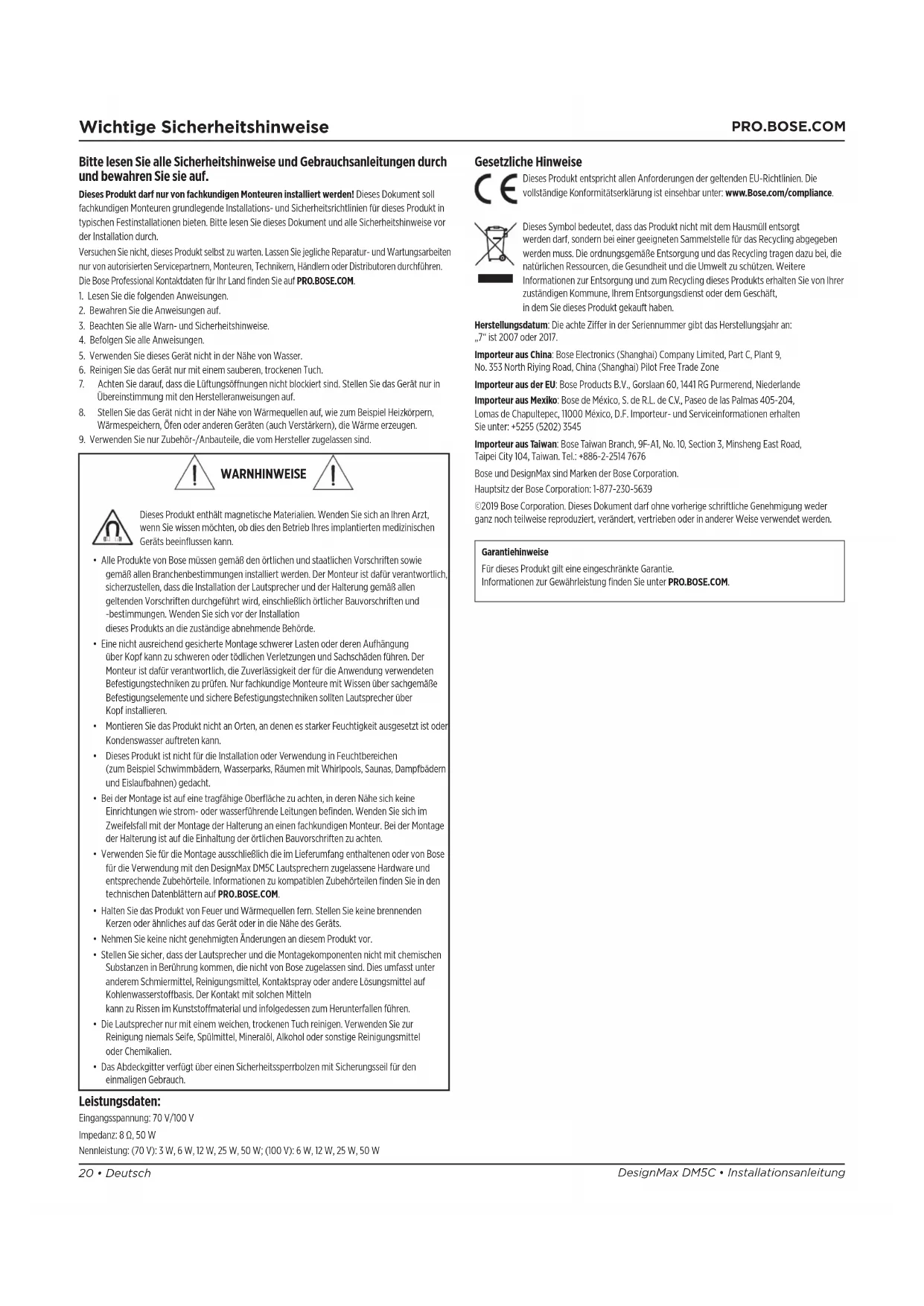

Bitte lessen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt dar nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten.itte lessen Sie这点 Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht,这点 Productkst bis zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monleuren, Technikern, Handlern oder Distributen durchfuhren. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachen Sie alle Warn- und Sicherheitschinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem sauberen, trockenen Tuch.
7. Achten Sie daraufauf, dass die Luftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf, wie zum Beispiel Heizkorpmen, Wärmespeichern, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.
9. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthalt magnetische Materialien. Wenden Sie sich an ihren Arzt, wenn Sie wollen temben, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinfluaßen kann.

• Alle Produkte von Bose müssen gemäß den ortlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist damit verantwortlich, sicherzustellen, dass die Installation der Lautspricher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieser Produkte an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tändlichen Verletzungen und Sachschädten führen. Der Monteur ist davon verantwortlich, die Zuverlösigkeit der für die Anwendung verwendenten Befestigungstechniken zu prufen. Nur fachkundige Monteure mit Wissen über sachgemäß Befestigungselemente und sichere Befestigungstechniken sollen den Laufsprecher über Kopf installieren.
• Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser aufreten kann.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beisiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbadern und Eislaufbahren) gedacht.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achtenden, in deren Näre sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der ortlichen Bauvorschriften zu achtenden.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose für die Verwendung mit den DesignMax DMSC Lautsprechn zugelassene Hardware und entsprechende Zubehörnteile. Informationen zu kompatiblen Zubehörheiten finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Höhe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an thisem Produkt vor.
• Stellen Sie sichere, dass der Laufsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührungkommen, die nicht von Bose zugelassen sind. Dies umfasst unter anderen Schmiermittel, Reinigungsmittel, Kontaktspray oder andere Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solichen Mitteln kann zu Rissen im Kunststoffmaterial und infolgodessen zum Herunterfallen führen.
• Die Lautspricher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seite, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.
  Das Abdeckgitter verfügt über einen Sicherheitssperrbolzen mit Sicherungsseil für den einzelmaligen Gebrauch.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8Ω, 50 W

Nennleistung: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25 W, 50 W

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsebar unter: www.Bose.com/compliance.

Dieses Symbol bedefeut, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäß Entsorgung und das Recycling tragen dazu bei, die tatsächlichen Ressourcen, die Gesundheit und die Umwelt zu schätzen. Weitere Informationen zur Entsorgung und zum Recycling这点es Produkte erhalten Sie von ihrer zuständigen Komnue, ihrem Entsorgungs Dienst oder dem Geschäft, in dem Sie这点es Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: "7" ist 2007 oder 2017.

Importeur aus der EU: Bose Products B.V., Gorlaan 60, 1441 RG Purmerend, Niederlande

Importeur aus Mexico: Bose de Mexico, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 Mexico, D.F. Importeur- und Serviceinformationen enthalten Sie unter: [phone]

Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Tel.: [phone]

Bose und DesignMax sind Marken der Bose Corporation.

Hauptsitz der Bose Corporation: 1-877-230-5639

©2019 Bose Corporation. Dieses Dokument dar ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertriuben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie.

Informationen zur Gewährleistung finden Sie unter PRO.BOSE.COM.

Verpackungsinhalt

× 2 × 2 × 4 × 2 × 1

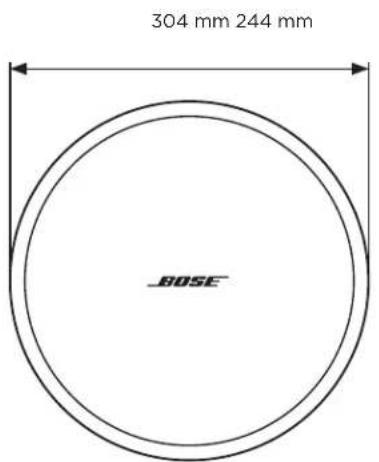

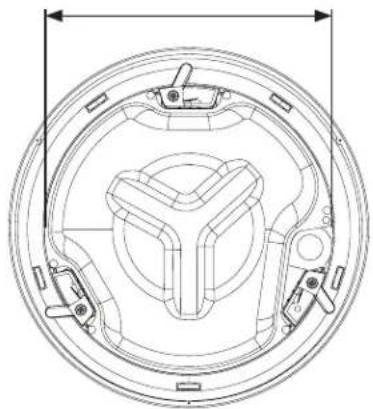

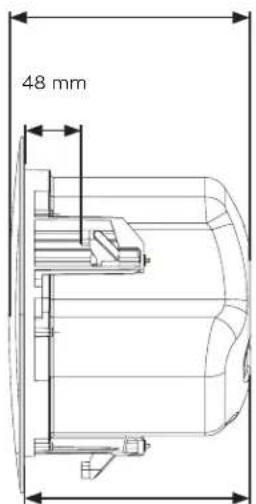

Produktmessungen

206mm

192 mm

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM5C auf PRO.BOSE.COM entnehmen.

Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser	Abdeckgitter:304 mm
	Gehäusedurchmesser: 244 mm
	Tiefe Rückwand: 192 mm
Deckenausschnitt 250 mm
Maximale Deckenstände 48 mm
Nettogewicht - Laufsprecherund Abdeckgitter (1 Stück)	4,45 kg
Nettogewicht - Tile Bridge(1 Stück)	0,86 kg
Versandgewicht (2 Stück) 13,15 kg

Wichtige Installationshinweise

Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt.
Der Monteur ist darüber verantwortlich, sicherezstellen, dass die Installation der Laufsprecher und der Halterung gemäß allen geltenden Vorschriften durchgefuhrt wird, einschließlich ortlicher Bauvorschriften und -bestimmungen, Wenden Sie sich vor der Installation these Products an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Laufsprechermontage obliegt demjenigen, der den Laufsprecher anbringt. Die fehlerhafte Montage des Laufsprechers kann zu Sach- und Personenschäden bis hin zur Todesfolge führen.

Montieren Sie das Produkt nicht an Orten, an denen es starker Feuchtigkeit ausgesetzt ist oder Kondenswasser auftreten kann.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbadern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampbadern und Eislaufbahren) gedacht. Achten Sie darauf auf, dass die Luftrungsöffnungen nicht blockiert sind. Stellen Sie das Gerat nur in Übereinstimmung mit den Herstelleranweisungen auf.

Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf, wie zum Beispiel Heizkorpmn, Wärmespeichern, Öfen oder anderen Geräten (auch Verständern), die Wärme erzeugen.

Bei der Montage ist auf eine tragfähige Oberfläche zu halten, in deren Nähse sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der ortlichen Bavourschriften zu halten. Stellen Sie safer, dass der Lautspeicher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommt, die nicht von Bose zugelassen sind. Dies umfasst unter anderen Schmiermittel, Reinigungsmittel, Kontaktspray oder andere Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Installationsoptionen

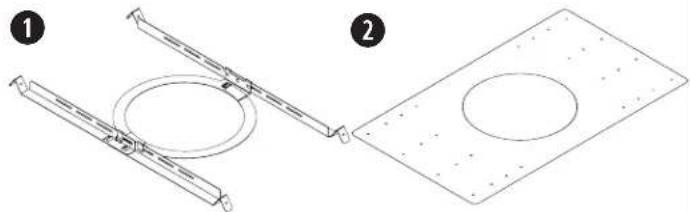

Installationsoptionen und Montagezubehör

Einstellbare Tile Bridge (im Lieferumfang enthalten)
Rough-in-Pan-Montageplatte (optional erhältlich)

Kabelverschraubung (Zugentlastung)

Bei Verwendung eines Kabelschutzrohres aus Metall ist eine einzeln 3 / 8 Zoll-Kabelverschraubung oder ein 3 / 8 Zoll-Duplex-Anschluss zu verwenden.

Hinweis: Kabelverschraubungen sind nicht im Lieferumfang enthalten.

% Zoll-Einzelanschluss

3/8 Zoll Duplex-Anschluss/Schleife

Verkabeln des Laufsprechers

Kabeldurchmesser

Der DesignMax DM5C Lautsprecher wurde für den ausschließlich Gebrauch mit Kabeln der Grüben 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) entwickelt.

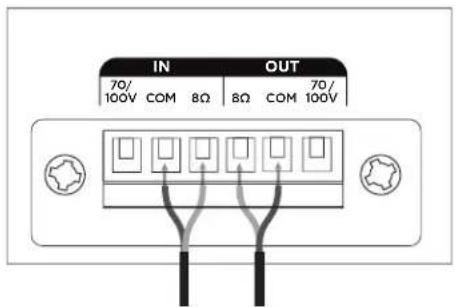

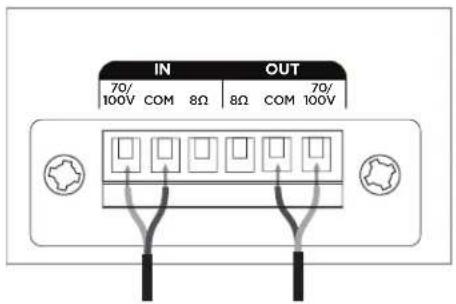

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

70 V/100 V

8Ω

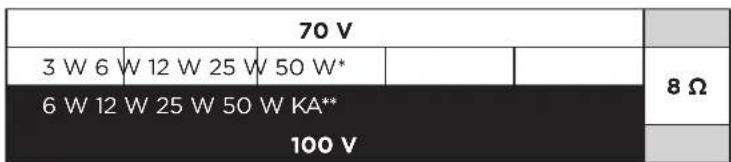

Lautsprechereinstellungen

* KA: Kein Anschluss (nicht verwenden) Werkseinstellung

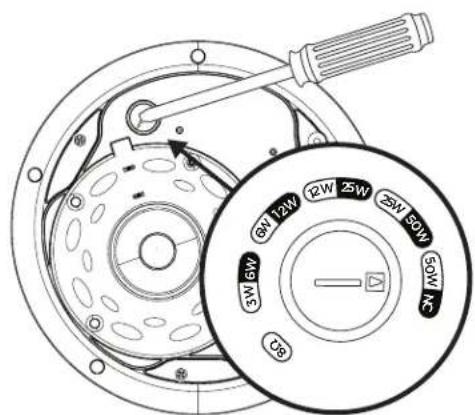

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein.
Verwenden Sie dazu einen Schlitzschraubendreher.

Vorbereitung der Montage

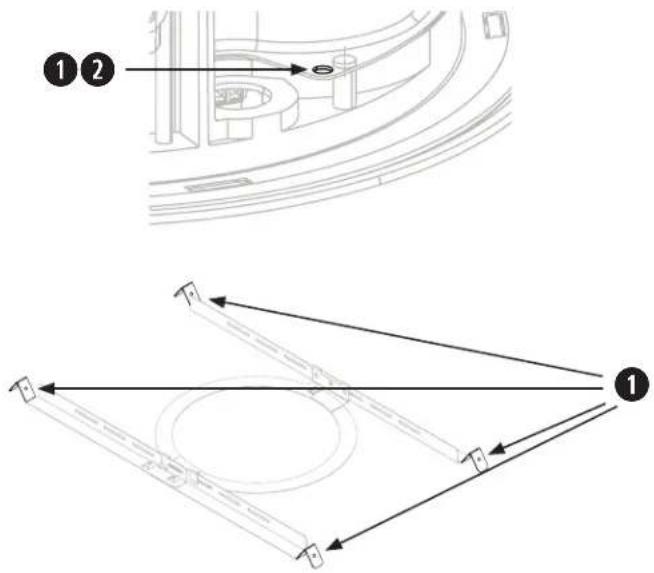

Verwendung eines Sicherungssseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautspeicher an einer tragenden Konstruktion zusätzlich abzuschern. Wahlen Sie eine Montageposition und -methode sowie Werkzeuge, die den ortlichen Bauvorschriften entsprechen.

Bose empfehlit die Verwendung (1) eines Sicherungsdrahtes oder (2) eines Sicherungsseils zur zusätzlichen Absicherung der Konstruktion. Befestigungspunkte für Sicherheitsaufhängungen können Sie den unterstehenden Diagrammen entnehmer.

Befolgen Sie bei der Montage zusätzlicher Sicherheitsaufhängungen die Anweisungen des Herstellers.

Montage der Tile Bridge

Hinweis: Beim Einbau in eine durchgangig feste Decke erfolgt die Montage der Tile Bridge nach dem Einführen der Schieren und des Rings durch die Aussparung für den Lautsprecher (siehe Seite 24).

1. Richten Sie die Schieren aus und passen Sie die Laschen in die Aussparungen ein.
2. Ziehen Sie die Schieren nach außen, um sie zu befestigen.

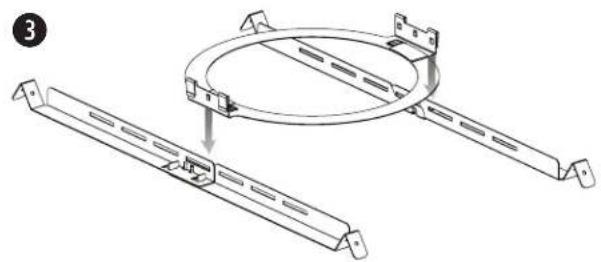

3. Richten Sie die Schieren parallel zueinander aus und drücken Sie den Ring der Tile Bridge abwarts, um den Ring an den Schieren zu befestigen.

Hinweis: Eine Installation in unmittelbarer Höhe einer Kochstelle, wo der Lautspricher Speiseöl ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprachers beeinträchtigen.

Vorbereitung einer akustischen Deckenplatte

Zuschneiden der Deckenplatte

1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte. Um die Schablone mittig aufzulegen, verbinden Sie zunachst die Eckpunkte der Platte zu einem „X" undrichten Sie anschließend die Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.

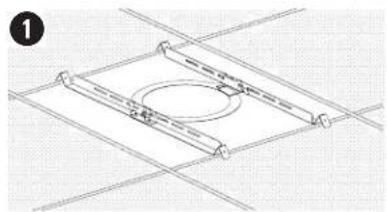

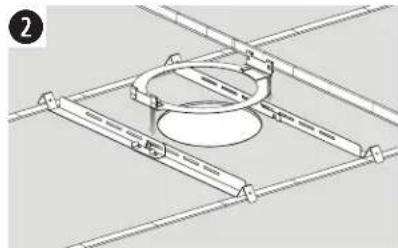

Installieren der Tile Bridge

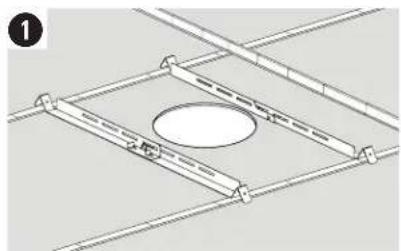

1. Setzen Sie die Tile Bridge in die Unterdeckenkonstruktion ein. Passen Sie gegebenenfalls die Länge der Tile Bridge-Ausleger an, um ein Aufliegen zu gewährleisten.

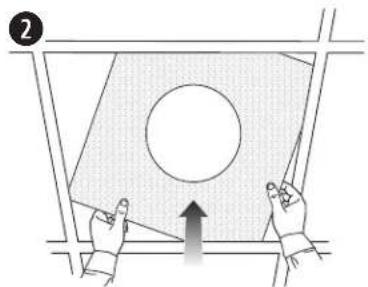

2. Setzen Sie die Deckenplatte wieder ein.

Vorbereitung von durchgangig festen Decken (bestehende Konstruktion)

Zuschneiden der Deckenplatte

1. Verwenden Sie die Schablone, um den Ausschnitt auf der Platte aufzuzeichnen.
2. Schneiden Sie die Öffnung in die Platte.

Installieren der Tile Bridge

1. Führn Sie die Tile Bridge-Schienen und den Ring durch die Aussparung und positionieren Sie die Schieren parallel zueinander im Deckenraster oder in der Lattung.
2. Montieren Sie die Tile Bridge.

Befestigung des Laufsprechers

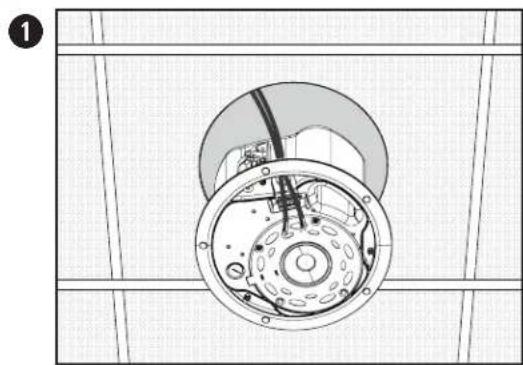

1. Führn Sie das Audiokabel durch die Kabelaussparung.

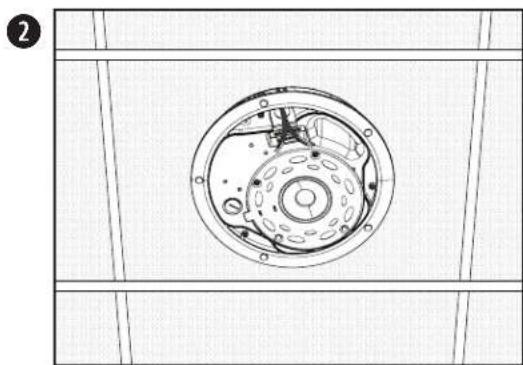

2. Fuhren Sie den Laufsprecher in die Tile Bridge ein. Stellen Sie safer, dass die Verankerungen an der Tile Bridge einrasten, bevor Sie den Laufsprecher loslassen.

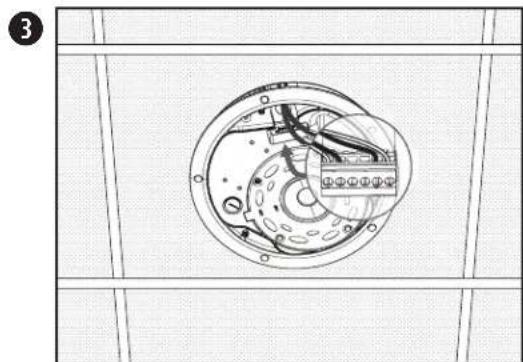

3. Entferen Sie den Anschlussstecker, verkabeln Sieihn und setzen Sieihn wieder in den Lautsprecher ein. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 22.

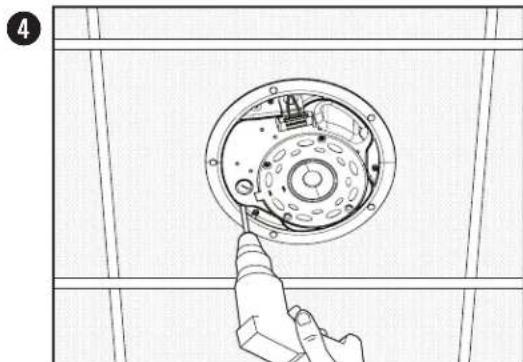

4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren. Wenn Sie einen Akkuschrauber verwenden, stellen Sie eine niedrige Drehmomentstufe ein.

WICHTIGER HINWEIS: Ein Überdrehen der Schrauben kann die Stabilität des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.

Installation in durchgangig festen Decken mithilfe einer Rough-in-Pan-Montageplatte (Neubauten)

Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Laufsprechers auf Seite 24.

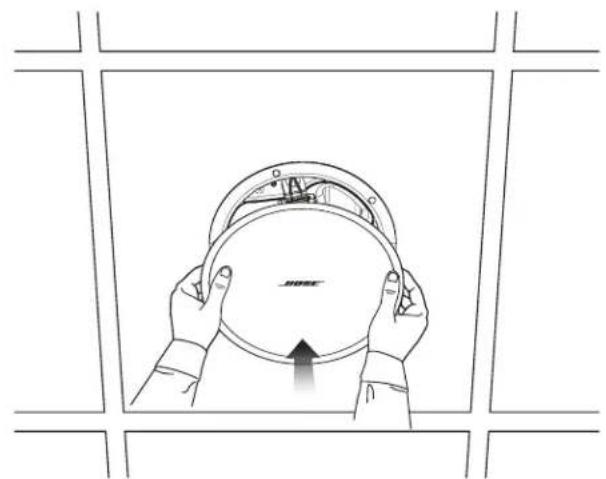

Anbringen der Frontabdeckung

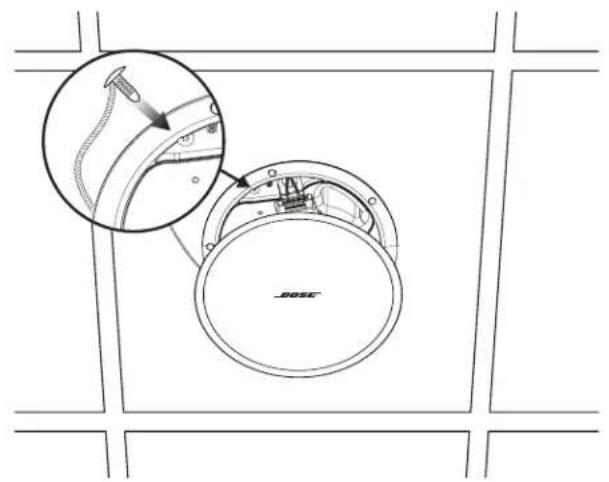

Fuhren Sie den Sicherheitssperrbolzen in das davon vorgesehene Loch des Laufsprechers. Platzieren Sie das Abdeckgitter mit beiden Händen auf dem Laufsprecher. Das Abdeckgitter haftet magnetisch am Laufsprecher.

Sicherheitshinweise und gesetzliche Bestimmungen

Der Bose DesignMax DM5C Laufsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzforderungen:

Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit - UL-Kategorie UEAY, Aktenzeichen S 5591 Kontrollnummer 3N89

UL-2043, 2013, Brandprüfung für die Abgabe von Wärme und sightbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen. Geeignet für den sicheren Gebrauch in abgehängten Decken.

Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Der DesignMax DM5C Laufsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:

Getestet gemaIEC60268-5, 2007

Produktklassifizierung:

Inngangsspenning: 70/100 V

Impedans: 8 50 W

Stram erer effekt: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25 W, 50 W
