GEBRUIKSAANWIJZING FreeSpace FS4SE BOSE

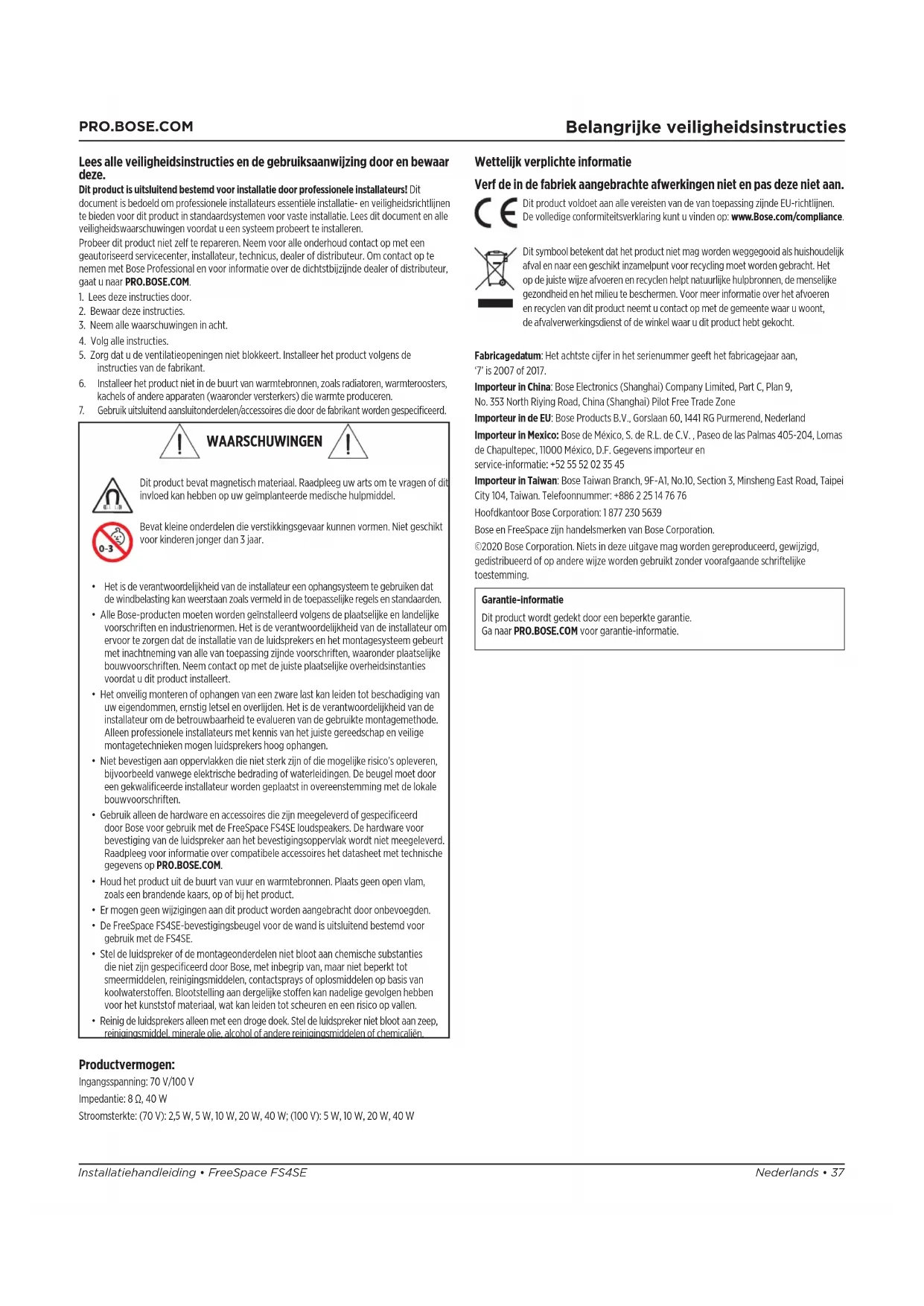

Belangrijke veiligheidsinstructies Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze. Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren. Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM.

1. Lees deze instructies door.

2. Bewaar deze instructies.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies.

5. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de

instructies van de fabrikant.

6. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,

kachels of andere apparaten (waaronder versterkers) die warmte produceren.

7. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel. Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen. Niet geschikt voor kinderen jonger dan 3 jaar.

• Het is de verantwoordelijkheid van de installateur een ophangsysteem te gebruiken dat de windbelasting kan weerstaan zoals vermeld in de toepasselijke regels en standaarden.

• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met dejuiste plaatselijke overheidsinstanties voordat u dit product installeert.

• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.

• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale bouwvoorschriften.

• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de FreeSpace FS4SE loudspeakers. De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.

• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.

• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.

• De FreeSpace FS4SE-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de FS4SE.

• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën. Wettelijk verplichte informatie Verf de in de fabriek aangebrachte afwerkingen niet en pas deze niet aan. Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance. Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het opde juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren enrecyclen van dit product neemt u contact op met de gemeente waar u woont, deafvalverwerkingsdienst of de winkel waar u dit product hebt gekocht. Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, ‘7’ is 2007 of 2017. Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45 Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76 Hoofdkantoor Bose Corporation: 1 877 230 5639 Bose en FreeSpace zijn handelsmerken van Bose Corporation. ©2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming. Garantie-informatie Dit product wordt gedekt door een beperkte garantie. Ga naar PRO.BOSE.COM voor garantie-informatie. Productvermogen: Ingangsspanning: 70 V/100 V Impedantie: 8 Ω, 40 W Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W; (100 V): 5 W, 10 W, 20 W, 40 W38 • Nederlands FreeSpace FS4SE • Installatiehandleiding

Overzicht Inhoud van de doos Afmetingen van het product ×2 ×2 ×2 ×4×2 Technische specificaties Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de FreeSpace FS4SE op PRO.BOSE.COM. Raadpleeg voor EN 54-24-specificaties de FS4SE EN 54-24-certificering voor FreeSpace (AM857615 Rev. 00) op PRO.BOSE.COM. Fysiek Afmetingen van het product Hoogte: 277 mm Breedte: 171 mm Diepte: 196 mm Nettogewicht, luidspreker met grille en beugel (enkel) 3,42 kg Verzendgewicht (paar) 8,32 kg Weerbestendigheid Geschikt voor buitengebruik op vochtige locaties met de meegeleverde weerbestendige afdekking (IP55 volgens EN60529; IP33C volgens EN 54-24). Een optionele aluminium grille voor zware weersomstandigheden helpt rode corrosie te voorkomen. Belangrijke installatie-informatie Lees voordat u de luidspreker installeert Belangrijke veiligheidsinstructies op pagina 37. Voor brand- en evacuatiesystemen IP33C-beoordeling volgens EN 54-24. Voor audio-installaties voor algemeen gebruik IP55- beoordeling volgens EN60529. 277 mm 261 mm 194 mm 174 mm 196 mm 171 mm 137 mm Ø 6,5 mm ×4×2×2Nederlands • 39Installatiehandleiding • FreeSpace FS4SE

Installatie Installatieopties Installatieopties en -accessoires q Montagebeugel (meegeleverd) w WBPWR-50 pan-and-tiltbeugel (optioneel; voor buiten) e RMUBRKT1 pan-and-tiltbeugel (optioneel; voor binnen) q ew De afdekking voorbereiden De afdekking is geschikt voor drie verschillende bedradingsschema’s (zie boven). Om de configuratie van de afdekking aan te passen aan uw bedradingsschema, knipt u langs de perforatie op de rubberen geleiding. Gebruik één ½" bij ½" koppelingsstuk met schroefdraad en twee ⅜" handelsmaat leidinghulpstukken voor uitbreekopeningen van ½" (zie onderstaand schema). LET OP: Gebruik niet het bedradingsschema voor volledig open configuraties bij installatie van de afdekking met een flexibele geleider. LET OP: Om het binnendringen van water te voorkomen, moet de afdekking niet naar boven gericht worden geplaatst. Opmerking: Het is de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt. Gebruik silicone voor buitengebruik of zeewaterbestendig silicone voor een goede afdichting van alle kabelaansluitingen. Opmerking: Flexibele geleiders en koppelingsstukken moeten UL-gecertificeerd en geschikt voor de toepassing zijn en worden geïnstalleerd in overeenstemming met de geldende lokale regelgeving. Enkel in In en uit Volledig open40 • Nederlands FreeSpace FS4SE • Installatiehandleiding

Installatie De luidspreker bekabelen Bekabelingsdiameter De FreeSpace FS4SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm

Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen. 70/100 V 8 Ω Opmerking: De luidspreker is niet getest voor gebruik met een rigide geleider. De luidspreker is alleen geschikt voor gebruik met een flexibele geleider of een kabel. Opmerking: Bekabelingsmethode moet in overeenstemming zijn met: In Canada: CSA C22.1, Canadian Electrical Code, Part I, Safety Standard for Electrical Installations,

Luidsprekerinstellingen ** NC: No Connection (geen aansluiting; niet gebruiken)

• Fabrieksinstelling Transformatorinstelling Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop. Een veiligheidskabel gebruiken In sommige regio’s bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen. Er kan een veiligheidskabel aan de luidspreker worden bevestigd met een van de schroefgaten op de achterkant of de zijkanten van de behuizing. Als de luidspreker wordt geïnstalleerd met de meegeleverde bevestigingsbeugel, gebruikt u een van de schroefgaten aan de achterkant (2). Als de luidspreker wordt geïnstalleerd met een van de optionele beugels (zie pagina 4), gebruikt u een van de schroefgaten aan de zijkant (1). Raadpleeg het schema rechts voor bevestigingspunten. De schroefgaten aan de zijkanten (1) zijn geschikt voor M8-schroeven (niet meegeleverd) met een diepte van 11 millimeter. De schroefgaten aan de achterkant (2) zijn geschikt voor M8-schroeven eneen diepte van 15 millimeter.

Installatie Luidsprekeroriëntatie Kies de luidsprekeroriëntatie die het meest geschikt is voor uw installatie. q Horizontaal w Verticaal q w De beugel bevestigen Opmerking: Ten minste twee van de bevestigingspunten van de muurbeugel moeten aan een dragende structuur worden bevestigd. Bijbevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies bevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen. Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (3,42 kg).

1. Teken de boorgaten af.

2. Boor vier gaten (met een bij de schroeven passende diameter) in de muur.

3. Bevestig de beugel aan de muur met twee schroeven (niet meegeleverd). Opmerking: Gebruik M6-schroeven of schroeven van ¼"-20. q w e De connector bekabelen

1. Haal de kabels door de middelste opening van de beugel.

2. Haal de kabels door de onderkant van de afdekking.

Raadpleeg De afdekking voorbereiden op pagina 39.

3. Bekabel de connector. Raadpleeg voor

bekabelingsinformatie De luidspreker bekabelen op pagina 40. q w Keramisch klemmenblok De FreeSpace FS4SE is compatibel met een optioneel keramisch klemmenblok. Raadpleeg het schema voor de locatie van het keramische klemmenblok. Raadpleeg voor meer informatie over het keramische klemmenblok de installatiehandleiding voor keramische klemmenblokken op PRO.BOSE.COM.42 • Nederlands FreeSpace FS4SE • Installatiehandleiding

Installatie De luidspreker installeren WAARSCHUWING: Het niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallen veroorzaken.

1. Bevestig de bekabelde connector aan de luidspreker.

2. Plaats de afdekking over de connector en druk de afdekking stevig tegen de luidspreker voor een goede afdichting. Gebruik voor het bevestigen van de afdekking de twee meegeleverde schroeven. Raadpleeg De afdekking voorbereiden op pagina 39. 3. Houd de luidspreker tussen de armen van de beugel en draai aan elke kant een van de meegeleverde beugelschroeven in de luidspreker. 4. Breng de pinnetjes van de bevestigingsbeugel op één lijn met de sleufjes voor de gewenste hoek en klik de beugel in de luidspreker. Opmerking: De hoek van de luidspreker kan worden ingesteld op 0°, ±15°, ±30° of ±45°. Opmerking: Bij buitentoepassingen mag de luidspreker niet omhoog zijn gericht. 5. Draai de schroeven aan beide kanten van de luidspreker vast om de luidspreker aan de beugel te bevestigen. Draai de schroeven niet te vast. Opmerking: Voordat de grille wordt bevestigd, moet de juiste aftakking worden ingesteld. Zie Luidsprekerinstellingen op pagina 40. 6. Kijk waar het vergrendelingslipje aan de binnenkant van de grille zit. Bevestig de grille door deze op zijn plaats te schuiven. Zorgdat het lipje van de grille vastklikt in de vergrendeling van de luidsprekerbehuizing.

Installatie De grille verwijderen De grille is met een vergrendeling aan de luidspreker bevestigd. De grille wordt ontgrendeld door een klein stuk gereedschap (diameter maximaal 1,5 mm) in de opening van de grille te steken. Schuif terwijl u de vergrendeling indrukt de grille van de luidspreker om de grille te verwijderen. Opmerking: De vergrendeling voor de grille zit aan de andere kant van de aftakkingskeuze. Zie het schema hieronder voor de locatie van de vergrendeling. Het logo verstellen De FreeSpace FS4SE is voorzien van een Bose-logo voor horizontale installatie. Bij de luidspreker wordt ook een afzonderlijk logo geleverd voor verticale installatie. Trek het logo van de luidsprekergrille om dit te verwijderen. Om het verticale logo te bevestigen, houdt u boven het midden van de grille de inkepingen op de achterkant van het logo evenwijdig aan de perforaties op de grille. Druk het logo vervolgens vast op de luidsprekergrille. Aftakkingskeuze Veiligheid en naleving van regelgeving De Bose FreeSpace FS4SE loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen: Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541 Fire Protective Signaling Use – UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9. Niet voor gebruik met systemen met DC-spanningsbewaking. Geschikt voor gebruik op vochtige locaties buitenshuis. EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings Omgevingstype: B (buitengebruik) Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, artikel 640. Geschikt voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002, artikel 760. NFPA 70, National Electric Code, 2002, artikel 300-22 (c). NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, paragraaf 4.3.10.2.6.5. EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk. De Bose FreeSpace FS4SE is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificaties van Europese regelgeving voor combinatiesystemen: British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering. Getest volgens IEC60268-5. Nominale dekkingshoek (volgens UL 1480) Verticaal: 115°/65° bij -3 dB; 145°/40° bij -6 dB Horizontaal: 120°/60° bij -3 dB; 145°/35° bij -6 dB UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter: Wattage ANSI/UL 1480-2016 Canada aftakking 70 V 100 V 2,5 W 85,6 dBA — 5 W 88,2 dBA 88,4 dBA 10 W 91,1 dBA 90,8 dBA 20 W 93,8 dBA 93,4 dBA 40 W 96,2 dBA 96,1 dBA 8 Ω 95,3 dBA — Opgegeven SPL’s zijn volgens de in UL 1480 vermelde rapportagemethode. Frequentierespons: Brandalarm (UL): 80 Hz - 17000 Hz Wattage ANSI/UL 1480-2016
