GEBRUIKSAANWIJZING DesignMax DM8C BOSE

Installatiehandleiding 32

Monteringsveiledning 38

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is ultsluitend bestemd voor Installatie door professionele Installateurs! Dit document is bedoeld om professionele installeurs essentiele installatie- en verilgehidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installation. Lees dit document en alle verilgheidswaarschuwingen voordat u een systeam probeert te installerieren.

Probeer dit product nicht zelf te repareren. Neem voor alle onderhoud contact op met een geautorisieed servicecenter, installmenter, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u waar PRO.BOSE.COM.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit product nicht in de buurt van water.
6. Alleen met een droge doek reinigen.
7. Zorg dat u de ventilatieopengenien nicht blokkeert. Installer het product volgens de instructies van de fabrikant.
8. Installeeer het product Niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
9. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecifieerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te varagen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Alle Bose-producten要去en worden geinstalleerd volgens deplaatselijke en landelijkke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installmenter om ervoor te zorgen dat de instalatie van de luidspekters en het montagesysteme gebeurt met inachnemng van alle van toepassing zichnde voorschriften, waaronderplaatselijke bouwvoorschriften. Neem contact op met de juisteplaatselijke overheidsinstanties voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig hetsel en overlieden. Het is de verantwoordelijkheid van de installmenter om de betrouwbaarheid te evaluieren van de gebruekte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Monteer het product Niet op locaties waar condensatie kan optreden.
• Dit product is Niet bedoed voor instalatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronderdeke zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijbanen).
• Niet bevestigien aan oppervlakken die nicht sterk zichen of die möglichke risico's opleweren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u zicheren weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installmenter. Zorg ervoor dat de beugel worden bevestigd volgens de plaatseilijke bouwvoorsrichten.
• Gebruik alleen de hardware en accessoires die zich meegeleverd of gespecifieerd door Bose voor gebruik met de DesignMax DM8C loudspeakers. Raadpleeg voor informatie over compatibile accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Ermight genen wizigingen aan dit product worden aangebracht door onbevoegden.
• Gebruik bij de installmentie geen oplosmiddelen, smeermiddden of reinigingsmiddelen op koolwaterstofbasis op of rond de luidspraker en bijbehorende montagematerialien. Blootstelling aan ergdijke stoffen kan nadelige gevolgen hebben voor het kunststoff materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloat aan zeep, reinigungsmiddel, minerale olie, alcohol of andere reinigungsmiddelen of chemicalien.
• De grille is voorzien van een veiligheidspin voor eemalig gebruik.

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kut u vinden op: www.Bose.com/compliance.

Dit symbool betekent dat het product Niet mag worden weggegooid als huishoudelijk afval aan een发展格局nant voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natureurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woondt, de afvalverwerkingsdienst of de winkkel waar u dit product heb gekocht.

Fabricatedatum: Het achstc cijfer in het serienummer geegt het fabricagejaar aan. 7 is 2007 of 2017.

Bose en DesignMax zijn handelsmerken van Bose Corporation.

Hoofdkantoor Bose Corporation: 1877 230 5639

©2019 Bose Corporation. Niets in deze uitgave mag worden gereproduederd, gewijzigd, gedistribuendum of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Gaaar PRO.BOSE.COM voor garantie-informatie.

Productvermögen:

Ingangsspanning:70V/100V

Impedantie:8Ω,125W

Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W; (100 V): 5 W, 10 W, 20 W, 40 W, 80 W

Inhoud van de doos

× 1 × 1 × 2 × 1 × 1

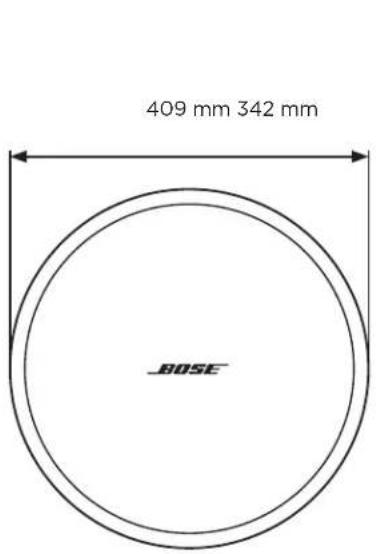

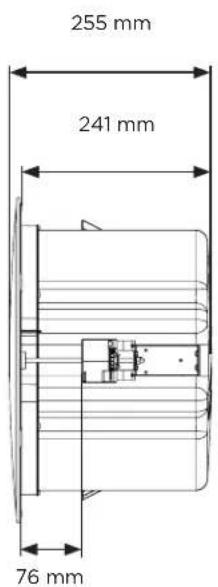

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM8C op PRO.BOSE.COM.

Fysiek
Afmetingen van het product	Diameter grille: 409 mm
	Diameter behuizing: 342 mm
	Diepte achtermantel: 241 mm
Uit te snijden gat 349 mm
Maximale dikte plafond 76 mm
Nettogewicht, luidspreker met grille	9,57 kg
Nettogewicht tegelbrug 1,00 kg
Verzendgewicht 12,70 kg

Belangrijke installment-informatie

Het is de verantwoordelijkheid van de installmenteur om ervoor te zorgen dat de installmentie van de luidsprekers en het montagesysteme geleurat met inachtneming van alle van toepassing zichde voerschriften, waaronder plaatelsijke bouwvoorschriften. Neem contact op met de juisteplaatselijke overheidsinstanten voordat u dit product installeet.

Het is de verantwoordelijkheid van de installmentur om de luidspeker veilde te installeren. Onjuiste installmentie van de luidspeker kan leiden tot schade, letseI of een dodelijk ongeval.

Monteer het product Niet op locaties waar condensatie kan optreden.

Dit product is nicht bedoeld voor installmentie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoornruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

Niet bevestigen aan oppervlakken die nicht sterk zijn of die möglichke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u nied zeker weet hoe de beugel要去 worden bevestigd, raadpleegt u een bevoegde installmenter. Zorg ervoor dat de beugel worden bevestigd volgens de plaatselijke bouwvoorschriften.

Gebruik bij de installmentie geen oplosmiddden, smeermiddelen de reingingsmidden op koolwaterstofbasis op of rond de luidspraker en bijbehorende montagematerialien. Bootstelling aan dergelijkste stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

Installatieopties en -accessoires

1 Verstelbare tegelbrug (meegeleverd)
Inbouwplaat (optioneel)

1

Geleiding

Gebruik de flexibele metalen geleider in combinatie met een leidinghulpstuk van 9,5mm of een dubbele (duplex) connector van 9,5mm .

Opmerking: Leidinghulpstukken zichn nicht meegeleverd.

% -inch enkel in % -inch duplex in/lus

De luidspreker bekabelen

Bekabelingsdiameter

De DesignMax DM8C loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²).

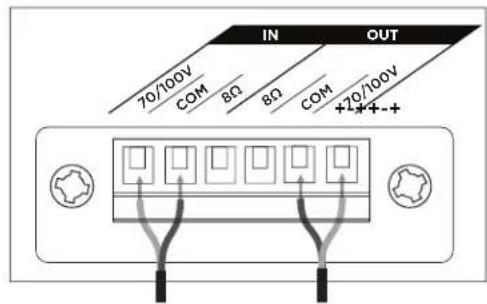

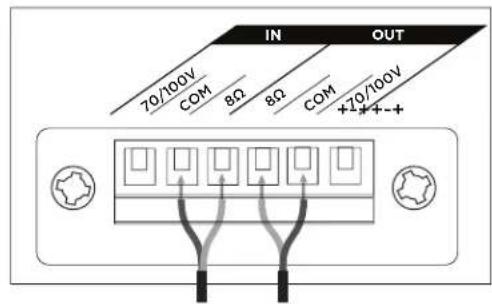

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

70V/100V8Ω

Luidsprekerinstallingen

(geen aansluiting; nicht gebruiken)

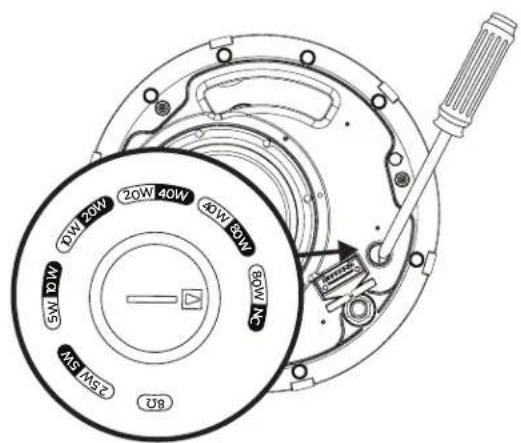

Transformatorinstalling

Draai om de transformator in te stellen. Gebruik schroevendraaier met platte kop.

De installmentie voorbereiden

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht.
luidspekers dubbel gezekerd te bevestigen voor extra verligheid.
De gekoen locatie, montagewijze en gebruilke montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Bose raadt aan (1) een veiligheidsdraad, (2) veiligheidskabel of (3) draadeinde te gebruiken als secundaire bevestigingsmethode. Raadpleeg de onderstaande schema's voor bevestigingspunten. Volg de instructies van de fabrikant voor eventueel al ingebouwdse secundaire beveiligingsmechanismen.

De tegelbrug in elkaar zetten

Opmerking: Bij installmentie in een hard plafond monteert u de tegelbrug nadat u de rails en ring door de opening hebte gehaald (zie pagina 36).

1. Lijn de rails UIT en steek de lipjes door de openingsen.
2. Trek de rails waar buiten om de onderdelen te bevestigen.

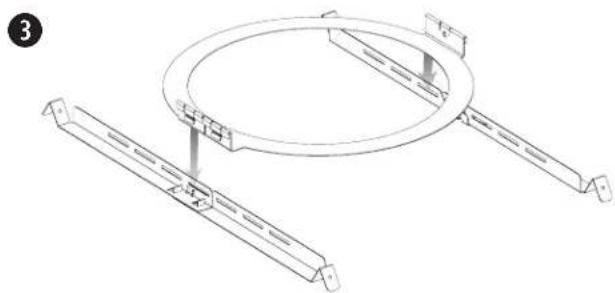

3. Zorg dat de rails evenwijidig aan elkaar liggen en druk de ring van de tegelbrug maar beneden om de ring aan de rails te bevestigen.

Opmerking: Installatie in de nabijheid van kookoppersvlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

De akoestische plafondtegel voorbereiden

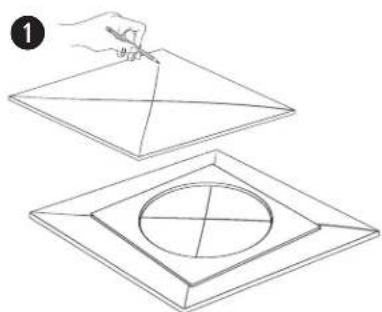

Een opening in de plafondtegel zagen

1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een X' diagonal vanuit de hoeken van de tegel, zodat u het sjabloon kunt centeren op het snijpunt.
2. Zaag een opening in de tegel.

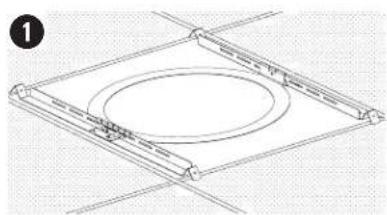

De tegelbrugplaatsen

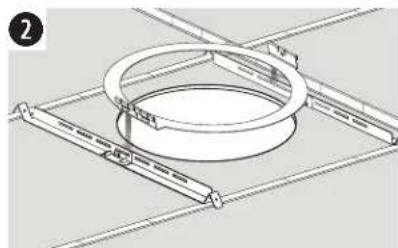

1. Plaats de gemonteerde tegelbrug op het plafondraster. Verstel indien nodig de tegelbrug zo dat de rails op het plafondraster rusten.

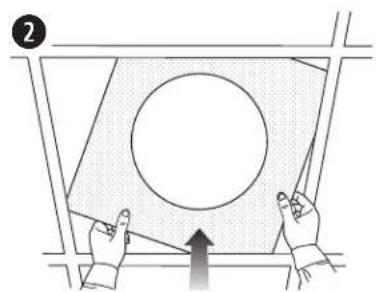

2. Plaats de tegel terug in het plafond.

Een hard plafond voorbereiden (bestaande constructie)

Een opening in het plafond zagen

1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.

De tegelbrugplaatsen

1. Haal de rails en ring van de tegelbrug door de opening en leg de rails evenwijdig aan elkaar op het plafondraster of belegstuk.
2. Zet de tegelbrug in elkaar.

De luidspreker bevestigen

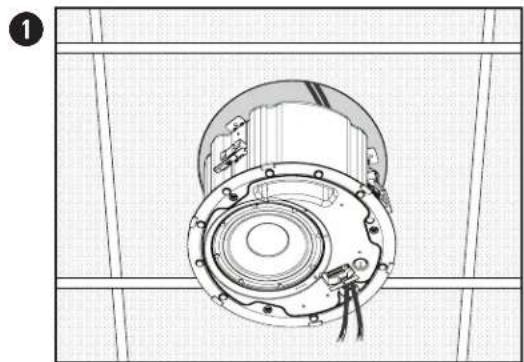

1. Haal de audiokabel door de kabelopening.

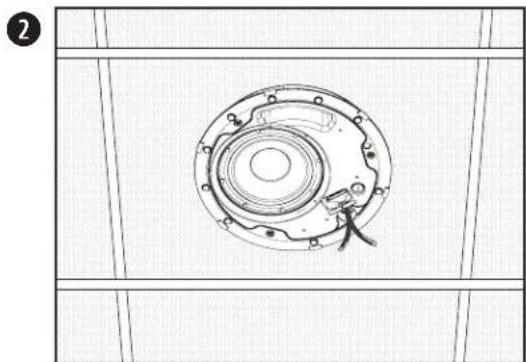

2. Steek de luidspreker door de opening en de tegelbrug. Zorg ervoor dat de ankers in de tegelbrug grijpen voordat u de luidspreker loslaat.

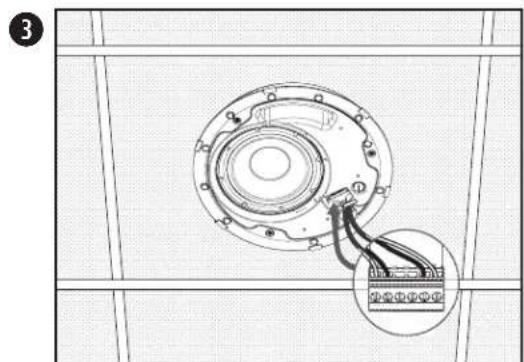

3. Verwijder de connector, sluit de bekabeling aan op de connector enplaats de connector waar terug in de luidspeker. Raadpleeg voor bekabelingsinformatie De luidspeker bekabelen op pagina 34.

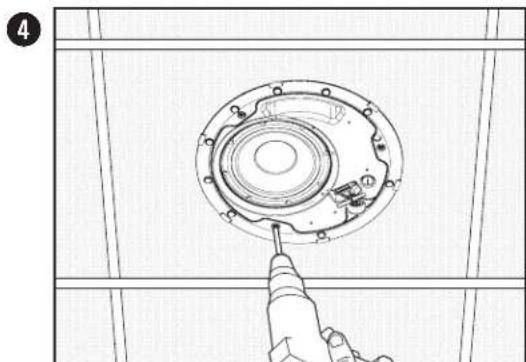

4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen. Stel bij gebruik van een elektrische boor-/schroefmachine het apparatus in op een laag koppel.

WAARSCHUING: Wanner u de schroeven te vast draait, kan het ankerbevestigingspunt of het plafond beschaden, wat kan leiden tot een risico op vallen.

Installatie in een hard plafond met een inbouwplaat (nieuwbouw)

Raadpleeg voar informatie over het installeren van de inbouwplaat de installmentiehandleiding voor de DesignMax-inbouwplaat op PRO.BOSE.COM. Raadpleeg na installatione van de inbouwplaat De luidspreker bevestigen op pagina 36.

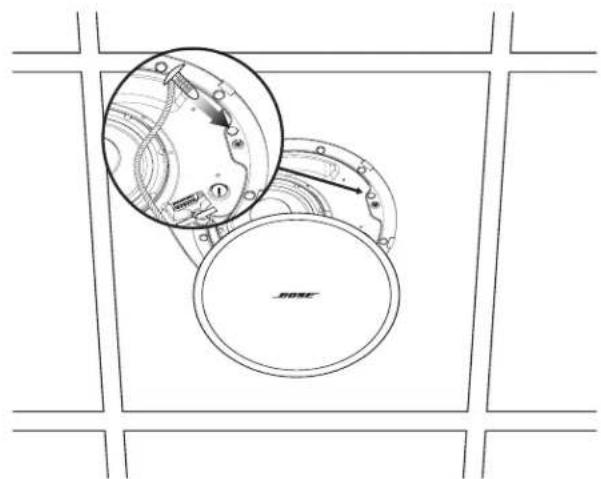

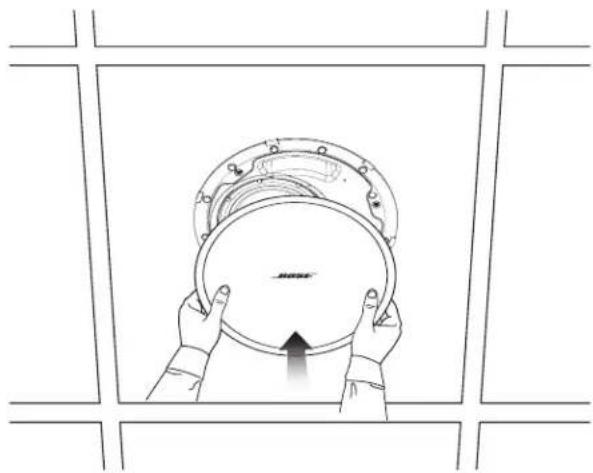

De grille plaatsen

Steck de veiligheidspin in het gat in de luidspreker. Plaats met beiden handen de grille gegen de luidspreker. De grille wordt magnetisch aan de luidspreker bevestigd.

Veiligheid en naleving van regelgeving

De Bose DesignMax DM8C loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

Geschicht voor installmentie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, article 640

De DesignMax DM8C loudspeaker is ontworpen volgens de vereisten die zich vastgelegd in onderstaande specificatie van Europeseregelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
