INSTRUKCJA OBSŁUGI DesignMax DM8C BOSE

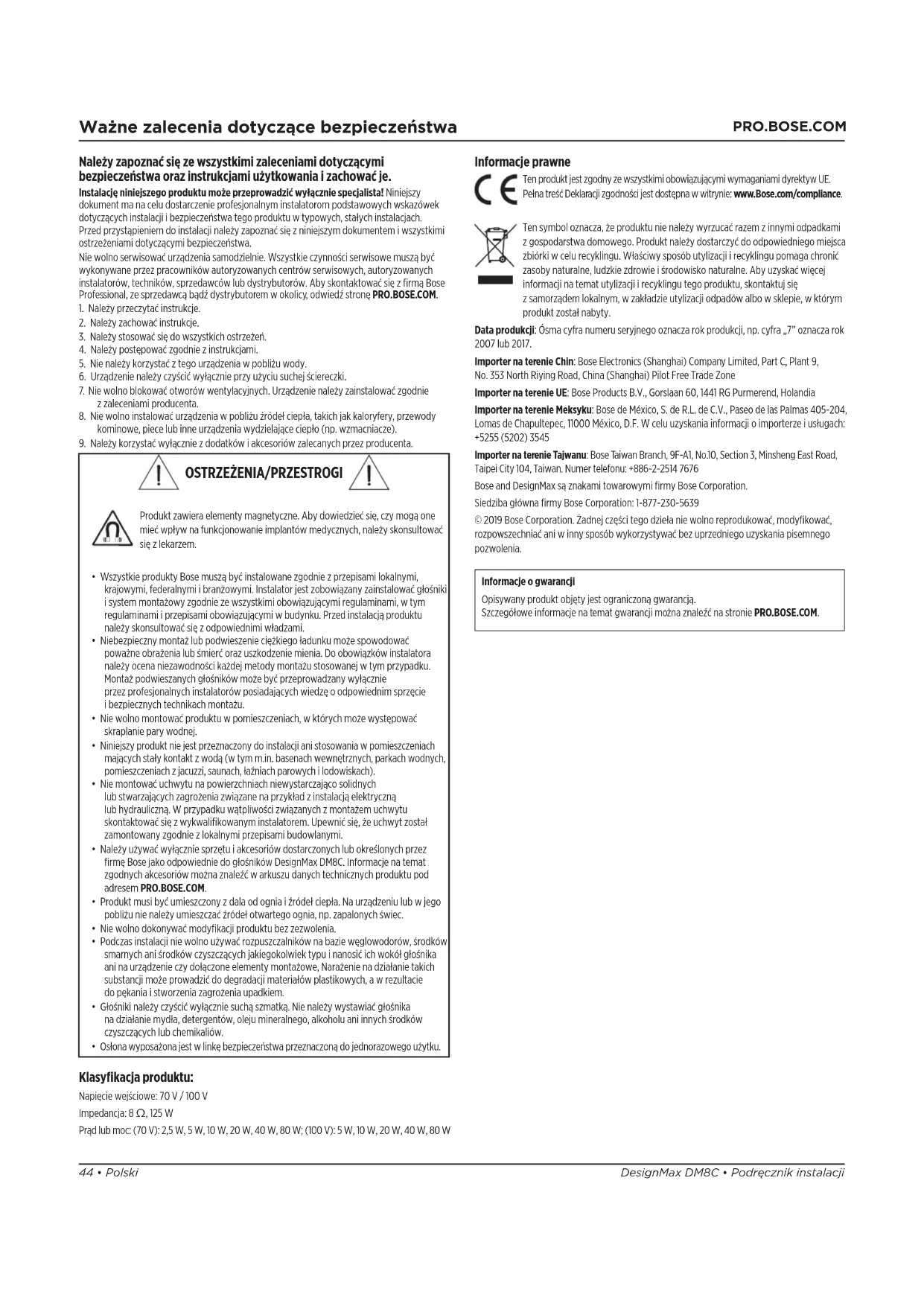

44 • Polski Ważne zalecenia dotyczące bezpieczeństwa Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania izachować je. Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa. Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.

1. Należy przeczytać instrukcje.

2. Należy zachować instrukcje.

3. Należy stosować się do wszystkich ostrzeżeń.

4. Należy postępować zgodnie zinstrukcjami.

5. Nie należy korzystać ztego urządzenia wpobliżu wody.

6. Urządzenie należy czyścić wyłącznie przy użyciu suchej ściereczki.

7. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie

zzaleceniami producenta.

8. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody

kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).

9. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.

Klasyfikacja produktu: Napięcie wejściowe: 70V / 100V Impedancja: 8 Ω, 125 W Prąd lub moc: (70V): 2,5W, 5W, 10W, 20W, 40W, 80W; (100V): 5W, 10W, 20W, 40W, 80W Informacje prawne Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance. Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie utylizacji odpadów albo wsklepie, wktórym produkt został nabyty. Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017. Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545 Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676 Bose and DesignMax są znakami towarowymi firmy Bose Corporation. Siedziba główna firmy Bose Corporation: 1-877-230-5639 © 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia. Informacje ogwarancji Opisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one mieć wpływ nafunkcjonowanie implantów medycznych, należy skonsultować się zlekarzem.

• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami.

• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.

• Nie wolno montować produktu wpomieszczeniach, wktórych może występować skraplanie pary wodnej.

• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).

• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku wątpliwości związanych zmontażem uchwytu skontaktować się zwykwalifikowanym instalatorem. Upewnić się, żeuchwyt został zamontowany zgodnie zlokalnymi przepisami budowlanymi.

• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose jakoodpowiednie dogłośników DesignMax DM8C. Informacje natemat zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.

• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.

• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.

• Podczas instalacji nie wolno używać rozpuszczalników nabazie węglowodorów, środków smarnych aniśrodków czyszczących jakiegokolwiek typu inanosić ichwokół głośnika ani naurządzenie czy dołączone elementy montażowe, Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.

• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów.

• Osłona wyposażona jest wlinkę bezpieczeństwa przeznaczoną do jednorazowego użytku.Polski • 45Podręcznik instalacji • DesignMax DM8C

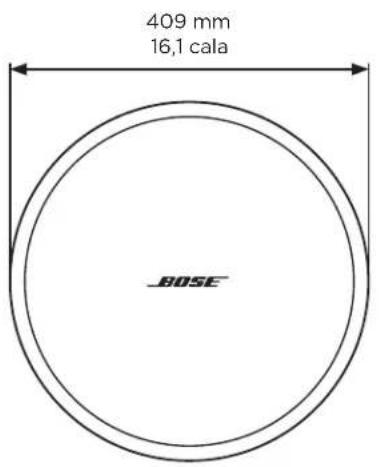

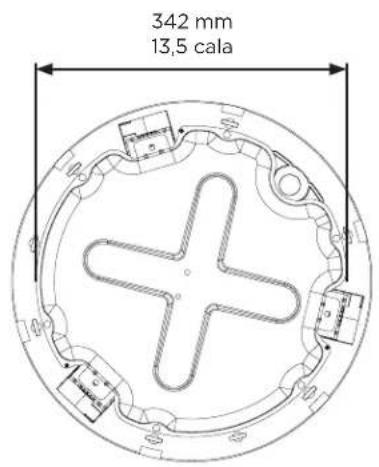

Omówienie Zawartość opakowania Wymiary produktu ×1 ×1 ×2×1 ×1 409 mm 16,1 cala 342 mm 13,5 cala 241 mm 9,5 cala 76 mm 3,0 cala 255 mm 10,0 cala Dane techniczne Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych DesignMax DM8C na stronie PRO.BOSE.COM. Fizyczne Wymiary produktu Średnica maskownicy: 409 mm (16,1 cala) Średnica obudowy: 342 mm (13,5 cala) Głębokość tylnej puszki: 241 mm (9,5 cala) Wycięcie otworu 349 mm (13,75 cala) Maksymalna grubość sufitu 76 mm (3,0 cala) Waga netto – głośnik zosłoną 9,57 kg (21,1 funta) Waga netto – mostek płytkowy 1,00 kg (2,2 funta) Waga przesyłki 12,70 kg (28,0 lb) Ważne informacje dotyczące instalacji Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami. Odpowiedzialność zabezpieczeństwo instalacji głośników spoczywa nainstalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć. Nie wolno montować produktu wpomieszczeniach, wktórych może występować skraplanie pary wodnej. Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach). Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku wątpliwości związanych zmontażem uchwytu skontaktować się zwykwalifikowanym instalatorem. Upewnić się, żeuchwyt został zamontowany zgodnie zlokalnymi przepisami budowlanymi. Podczas instalacji nie wolno używać rozpuszczalników nabazie węglowodorów, środków smarnych aniśrodków czyszczących jakiegokolwiek typu inanosić ichwokół głośnika ani naurządzenie czy dołączone elementy montażowe, Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.46 • Polski DesignMax DM8C • Podręcznik instalacji

Konfiguracja Opcje montażu Opcje montażu iakcesoria q Regulowany mostek do płytek (w zestawie) w Podkładka montażowa (opcjonalna) Przepust kablowy W przypadku korzystania zelastycznego metalowego kanału kablowego należy użyć łącznika ⅜ cala lub podwójnego złącza ⅜ cala (dupleksu). Uwaga: przepusty kablowe nie są dołączone do zestawu.

⅜ cala, pojedynczy ⅜ cala, podwójne wejście/pętla Okablowanie głośnika Grubość przewodu Do montażu głośnika DesignMax DM8C należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8 mm ) do14 AWG (2,1 mm

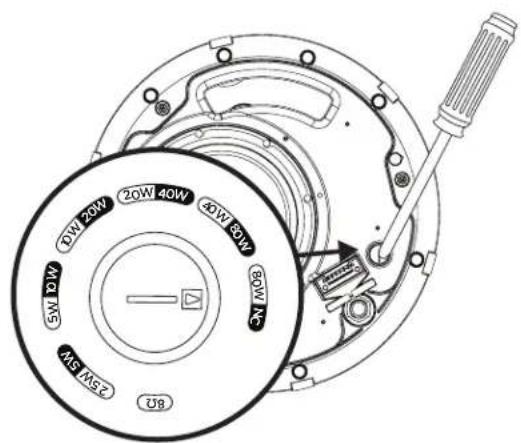

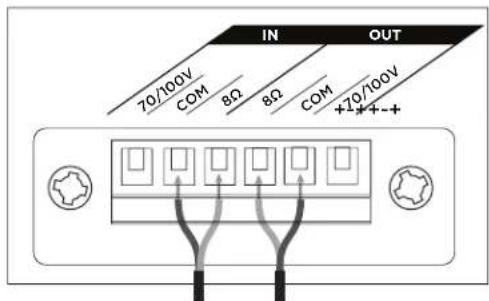

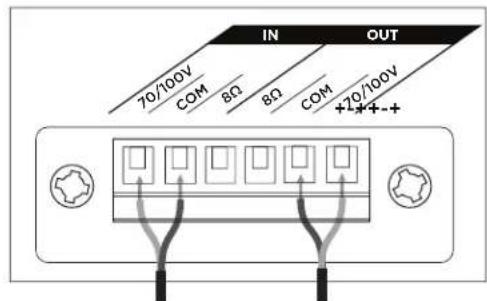

Schematy połączeń Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.70V / 100V 8 Ω Ustawienia głośnika ** NC brak połączenia (nie używać)* Ustawienia fabryczne Ustawienie gwintownika transformatora Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.

70V 2,5W 5W 10W 20W 40W 80W* 8 Ω 5W 10W 20W 40W 80W NC**100VPolski • 47Podręcznik instalacji • DesignMax DM8C

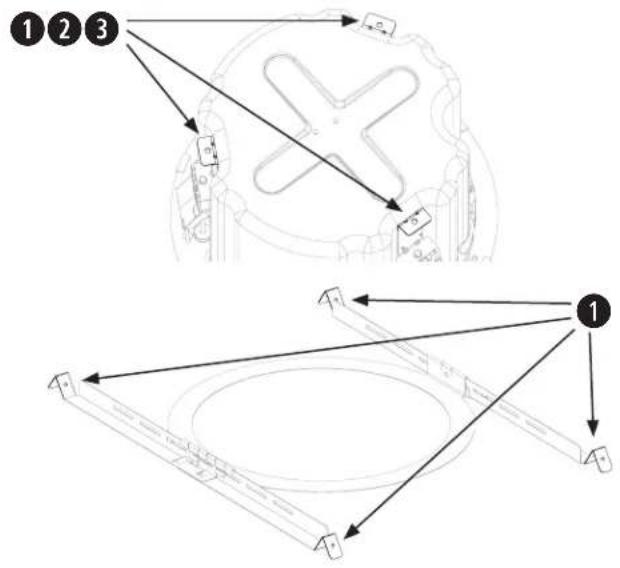

Konfiguracja Korzystanie zkabla zabezpieczającego Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników wcelu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu muszą być zgodne zlokalnymi normami iprzepisami budowlanymi. Firma Bose zaleca użycie (1) przewodu zabezpieczającego, (2) kabla zabezpieczającego lub (3) pręta gwintowanego jako dodatkowego mechanizmu zabezpieczającego. Punkty mocowania osprzętu zabezpieczającego przedstawiono na poniższych schematach. Należy przestrzegać instrukcji producenta dotyczących dodatkowego mechanizmu zabezpieczającego. qwe

Przygotowanie do montażu

Montaż mostka płytkowego Uwaga: wprzypadku montażu wsuficie twardym należy zmontować mostek płytkowy po włożeniu szyn ipierścienia przezotwór (patrz strona 48).

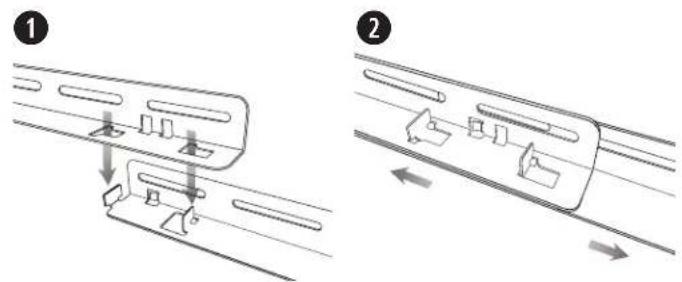

1. Wyrównać szyny iwsunąć zaczepy do szczelin.

2. Pociągnąć szyny na zewnątrz, aby je zamocować.

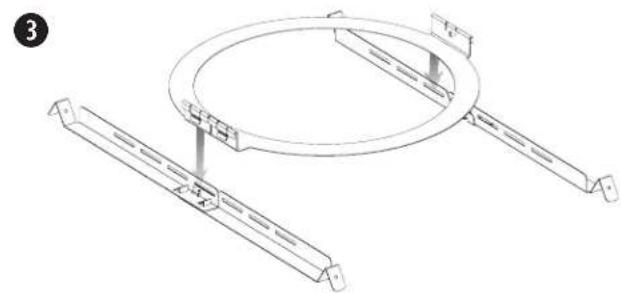

3. Ustawić szyny równolegle do siebie iwcisnąć pierścień

mostka płytkowego, aby zamocować pierścień na szynach. Przycinanie płytki sufitowej

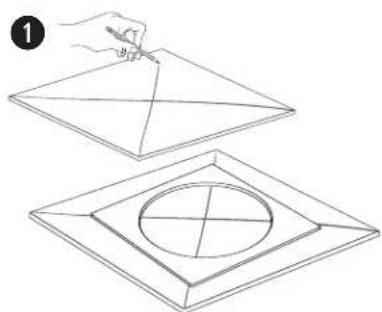

1. Usunąć płytkę iużyć szablonu do zaznaczenia otworu

głośnika na płytce. Aby wyśrodkować szablon na płytce, narysować znak X, łącząc narożniki po przekątnej iwyśrodkować szablon, używając punktu przecięcia.

2. Wyciąć otwór wpłytce.

q w Przygotowanie akustycznej płytki sufitowej Montaż mostka płytkowego

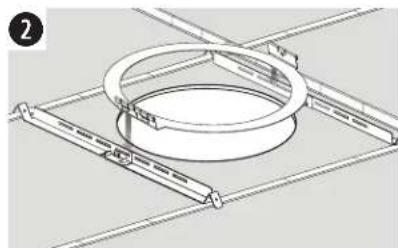

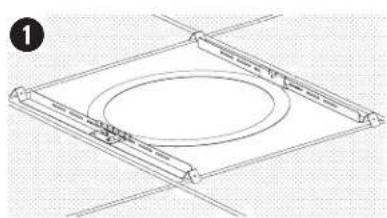

1. Umieścić złożony mostek płytkowy wpoprzek kratki

sufitowej. W razie potrzeby wyregulować położenie mostka, tak aby szyny spoczywały na kratce sufitowej.

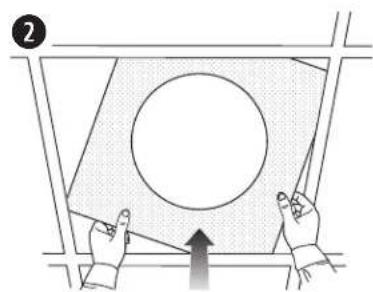

2. Zamontować płytkę wsuficie.

q w Uwaga: montaż wpobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, np. wkomercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.48 • Polski DesignMax DM8C • Podręcznik instalacji

Instalacja Przygotowanie sufitu twardego (istniejąca konstrukcja) Przycinanie sufitu

1. Użyć szablonu do zaznaczenia otworu

2. Wyciąć otwór wsuficie.

q w Montaż mostka płytkowego

1. Wsunąć szyny mostka płytkowego wotwór

iumieścić szyny równolegle do siebie wpoprzek kratki sufitowej lubpodkładki sufitowej.

2. Zmontować mostek płytkowy.

1. Przeciągnąć przewód audio przez otwór na kable.

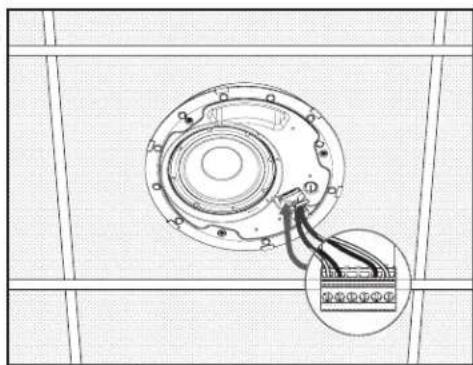

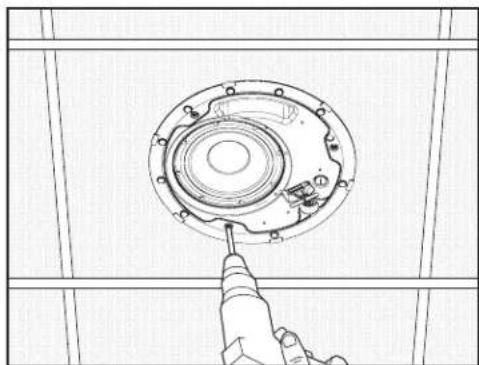

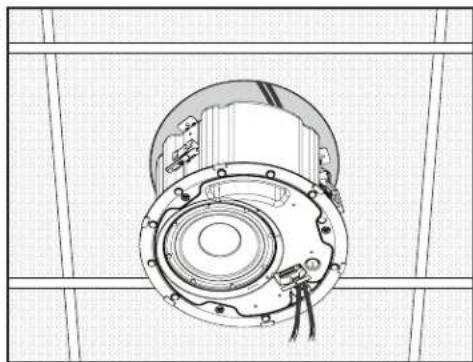

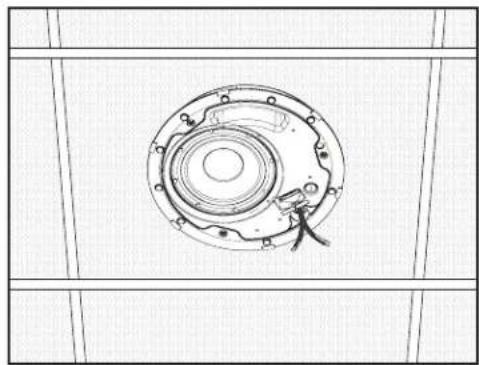

2. Wsunąć głośnik przez otwór ido mostka płytkowego. Przed poluzowaniem uchwytu na głośniku należy upewnić się, że zaczepy na mostku zostały zablokowane. 3. Odłączyć złącze, podłączyć okablowanie do złącza iponownie podłączyć złącze do głośnika. Informacje na temat okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 46. 4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik. W przypadku używania wiertarki udarowej należy ustawić niski moment obrotowy. OSTRZEŻENIE: zbyt mocne dokręcenie śrub może spowodować uszkodzenie punktu mocowania zaczepu lub sufitu, comoże prowadzić do zagrożenia upadkiem.

rPolski • 49Podręcznik instalacji • DesignMax DM8C

Instalacja Montaż wsuficie twardym zwykorzystaniem podkładki montażowej (nowakonstrukcja) Informacje na temat instalacji podkładki montażowej można znaleźć wpodręczniku instalacji podkładki montażowej DesignMax na stronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać się zinformacjami zawartymi wsekcji Montaż głośnika na stronie

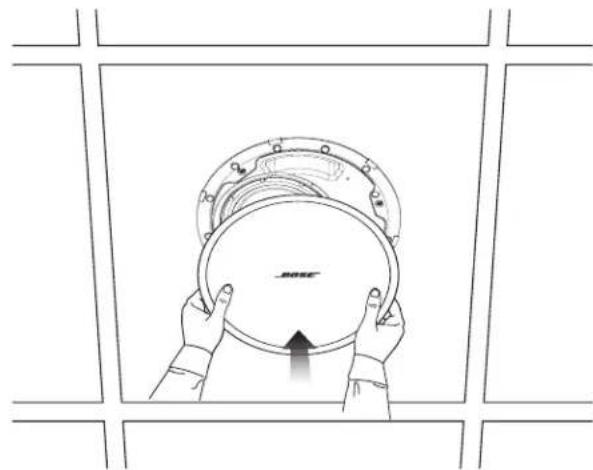

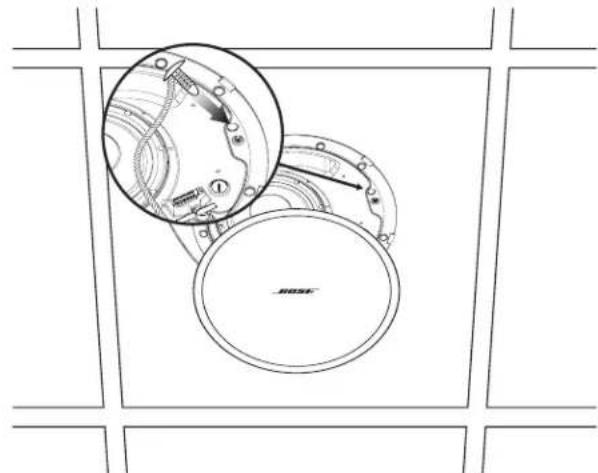

Mocowanie osłony głośnika Włożyć kołek linki bezpieczeństwa do otworu wgłośniku. Oburącz nałożyć osłonę na głośnik. Osłona jest mocowana do głośnika magnetycznie. Informacje dotyczące bezpieczeństwa izgodności Głośnik Bose DesignMax DM8C przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami: Zgodność znormami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego ispecjalistycznego Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S5591, numer kontrolny 3N89 UL-2043, 2013, Test pożarowy iwidzialne uwalnianie dymu dla produktów dyskretnych iich akcesoriów zainstalowanych wprzestrzeniach wentylacyjnych. Nadaje się do użytku wprzestrzeniach wentylacyjnych (plenum). Głośniki nadająsię doinstalacji przyużyciu okablowania klasy 1, klasy 2lub klasy 3zgodnie znormą NFPA 70, National Electric Code, 2017, art. 640 NFPA 70, National Electric Code, 2017, art. 300-22(c). NFPA 90-A, 2015, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.11.2.6.5 Głośnik DesignMax DM8C został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów łączonych: testy zgodne znormą IEC60268-5, 2007.DesignMax DM8C •
